明式无束腰直足直枨长方凳

天剑狂

王世襄在《珍赏》和《研究》的这两本书里，椅凳里开篇说的就是这款无束腰长方凳，可见样式简洁，形式内敛，且无论从观赏还是实用角度都是体现出来经典。

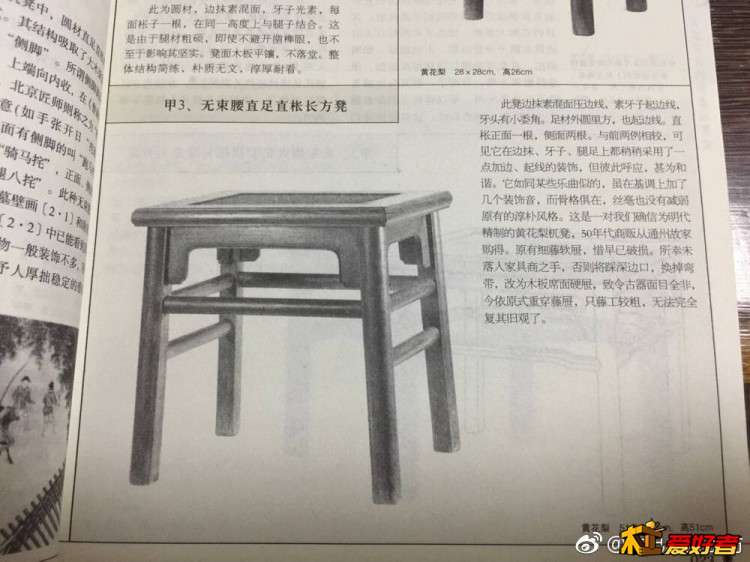

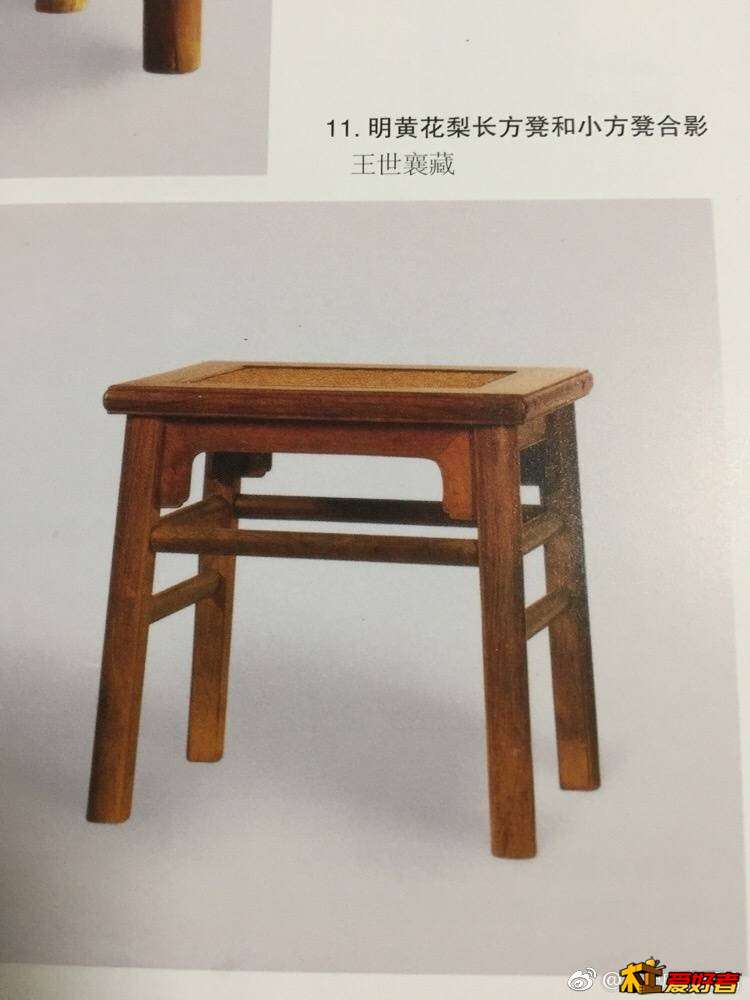

特意截了这两张图加以对比和领会





前几天得空发了一组关于此款用带皮花梨料头做的过程帖，其实为了提高功效，当时也用白蜡做了一对，但在动手的过程中明显用花梨料头废物利用做成品的快感要淋漓尽致一些，这回就再发个用白蜡材质的过程帖，只是角度不同，此次想从工艺和设备及工装的角度出发，以便和广大木友爱好者更能实实在在的从制作角度交流，能让更多的人有更多的欲望去亲自动手尝试而不是畏于所谓的技术和设备，才是目的！

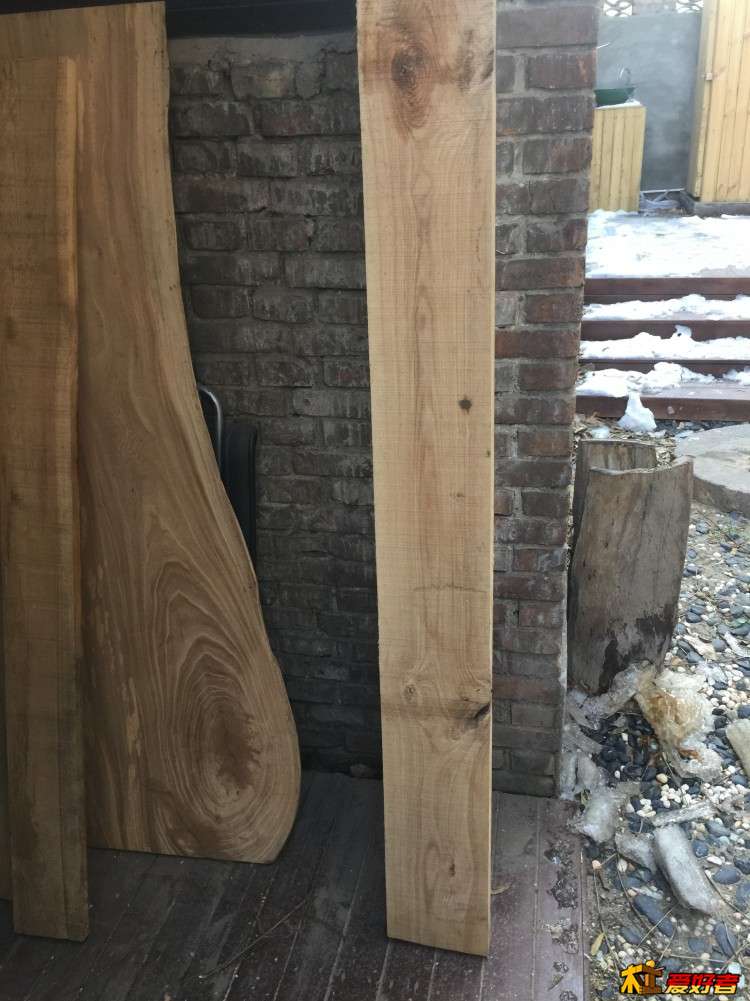

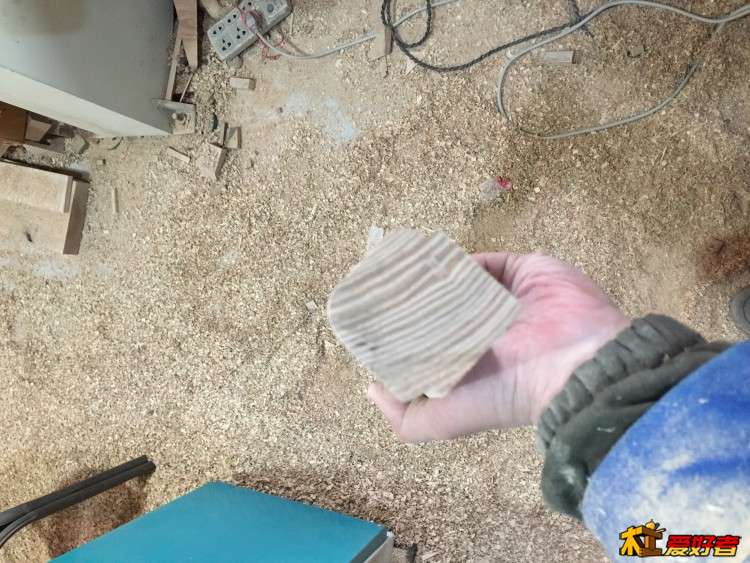

用料：白蜡
尺寸：后附我用CAD出的详细尺寸，外形尺寸和王款相同，细节尺寸纯属个人推测
制作过程用时：7天左右闲暇时间，如果开足火力单一做一张，大约用时3天
所需设备：9寸电圆锯倒装，平刨，压刨，带锯，电木铣，立钻，砂带机，砂光机
所需工具：长刨，光刨，槽刨，线刨，榫规，角度尺，各种量具，6~8MM凿，扁铲，手锯，弓锯，各种卡具台钳，木工桌也是必不可少
工装：自制4°锲块，自制牙板模板，自制R角模板，其实工装不是必须，但是能有效提高效率和经典及适合批量作业
难点总结：此凳关键节点就是牙板和起弧修边比较繁琐，腿足各个结合节点的复斜处理包括板面直枨等榫，卯都是带有斜度

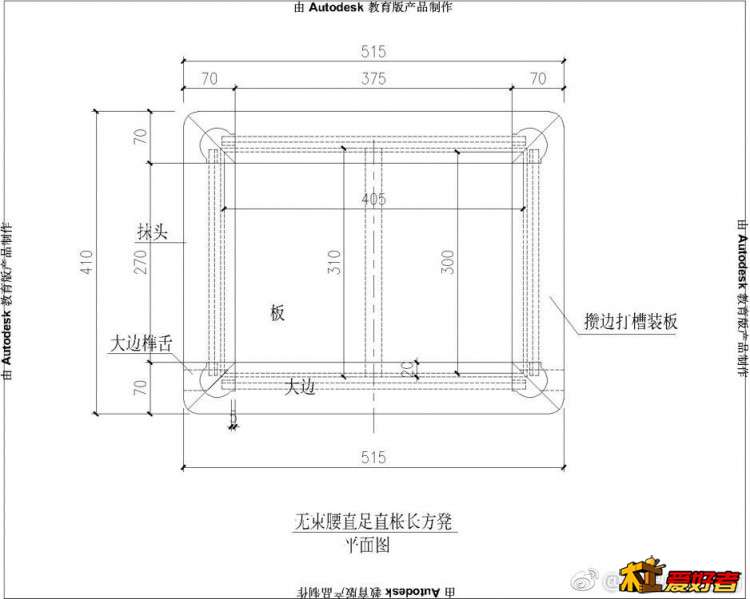

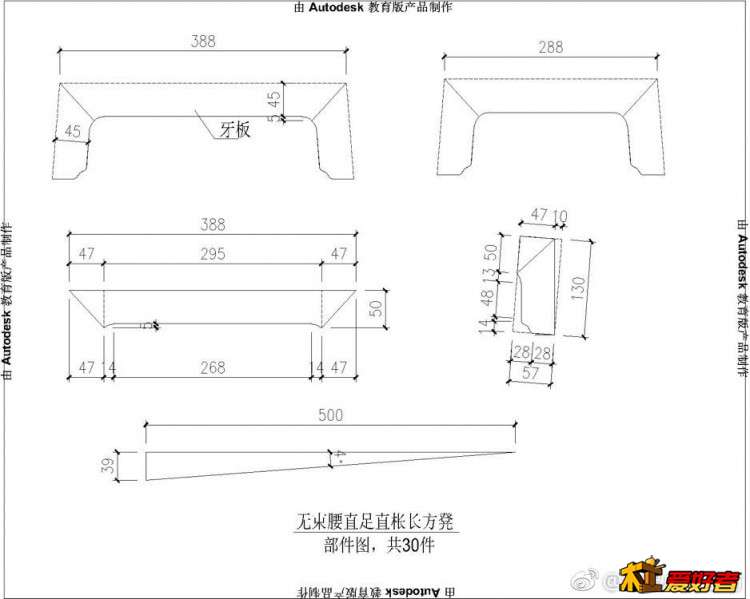

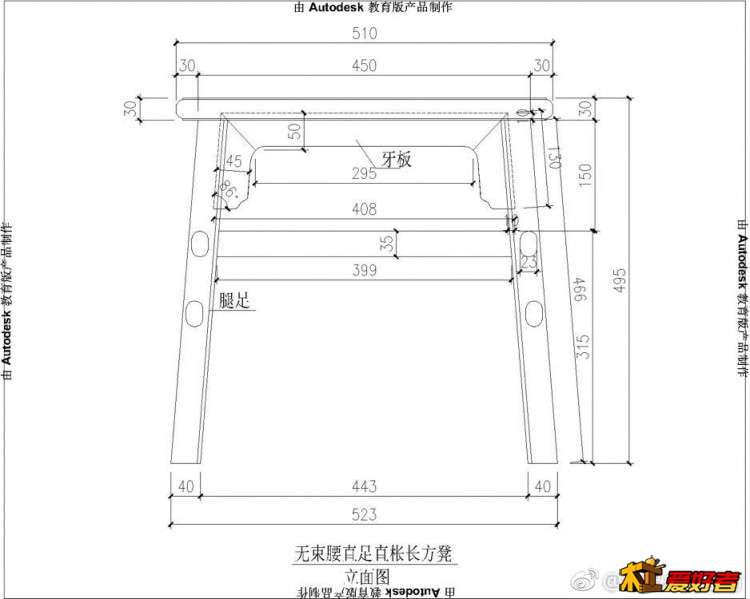

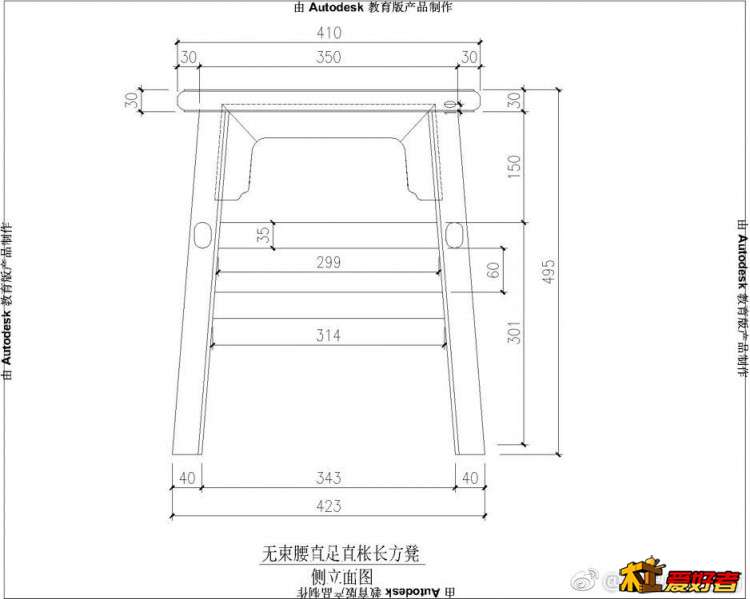

先发整理过的图纸，以便参考，有些细节尺寸是自己推测不必过于纠结









下来开始过程：

第一步还是攒边打槽装板

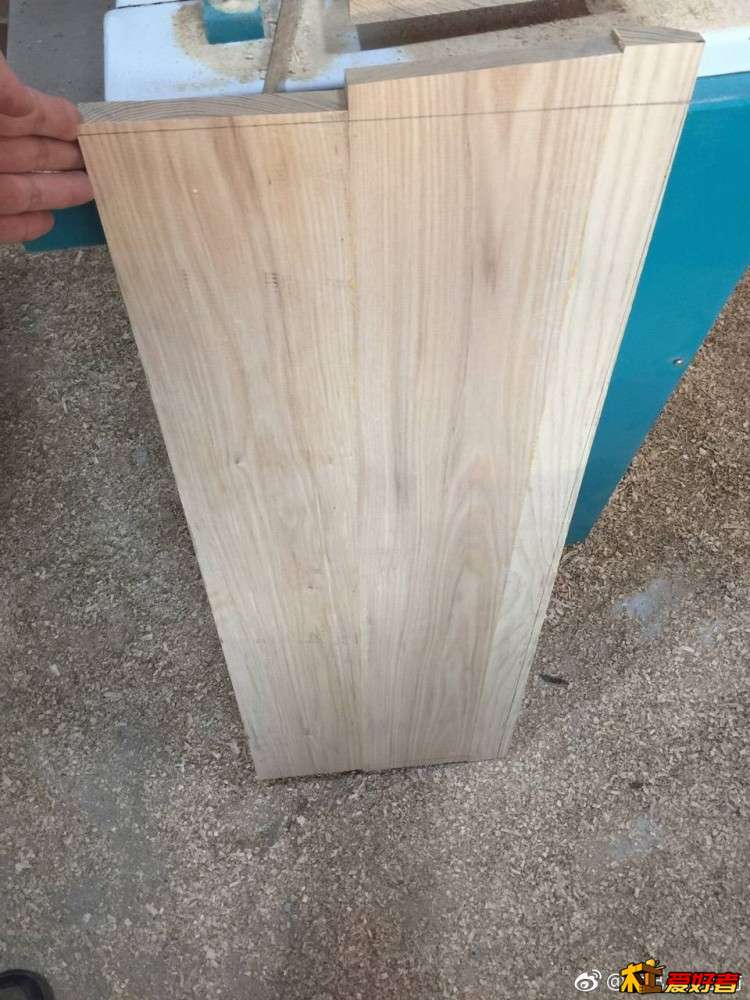

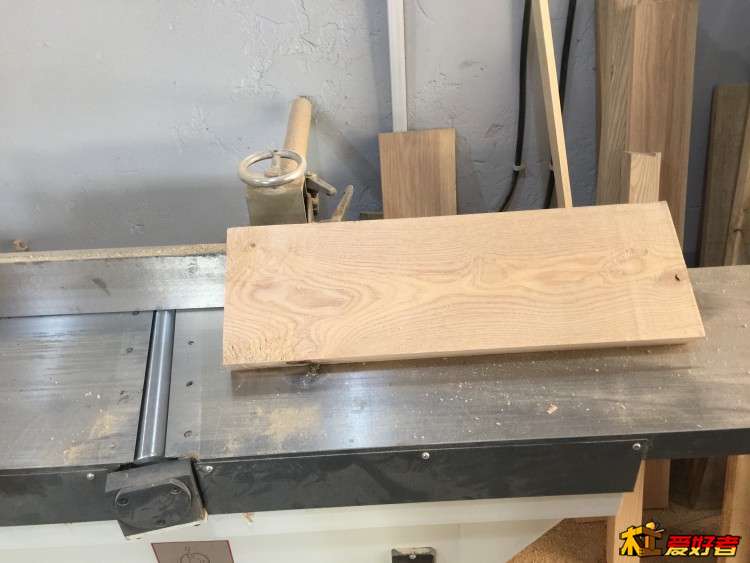

先拼板，没什么技术含量

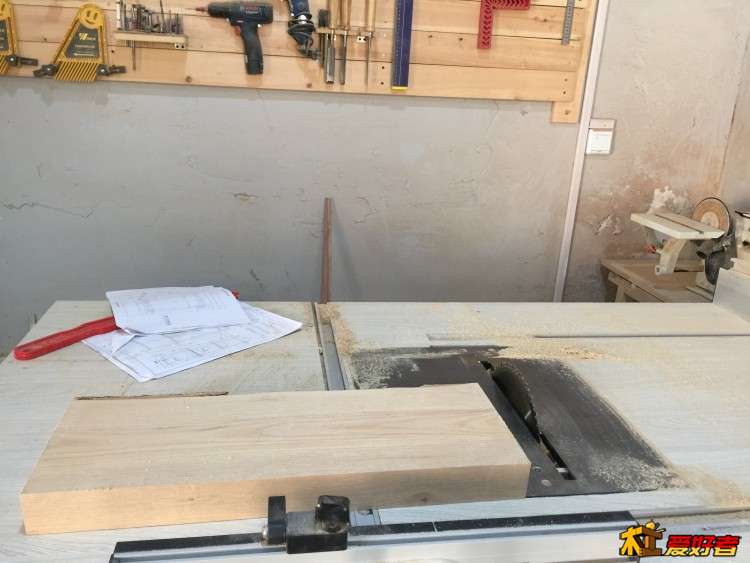

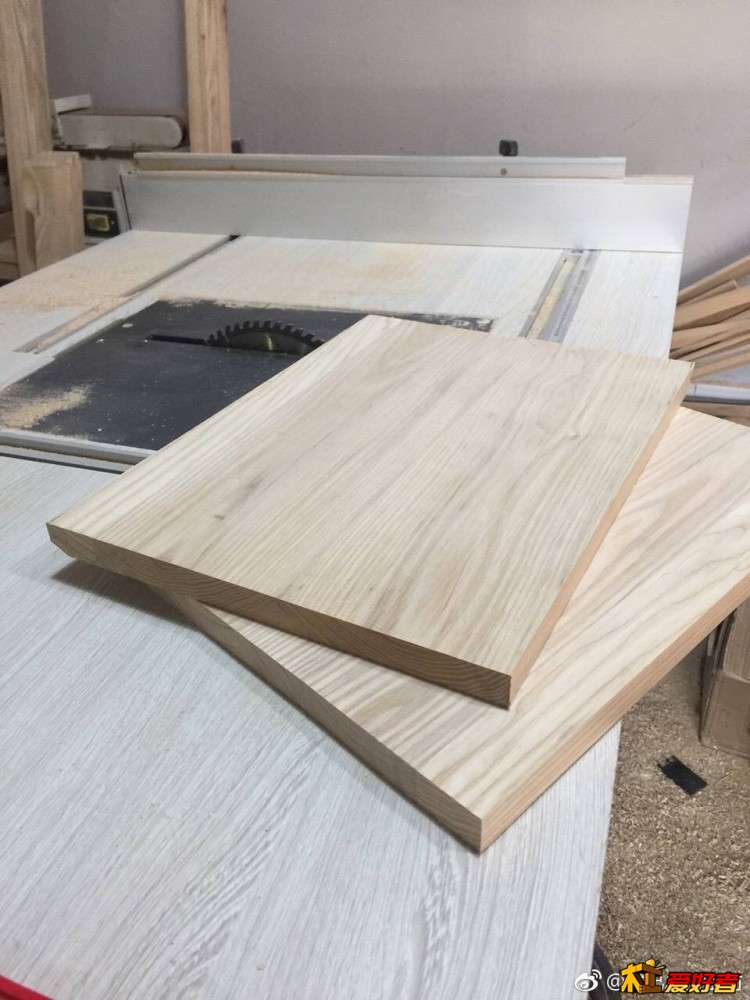

台锯裁板也很常规

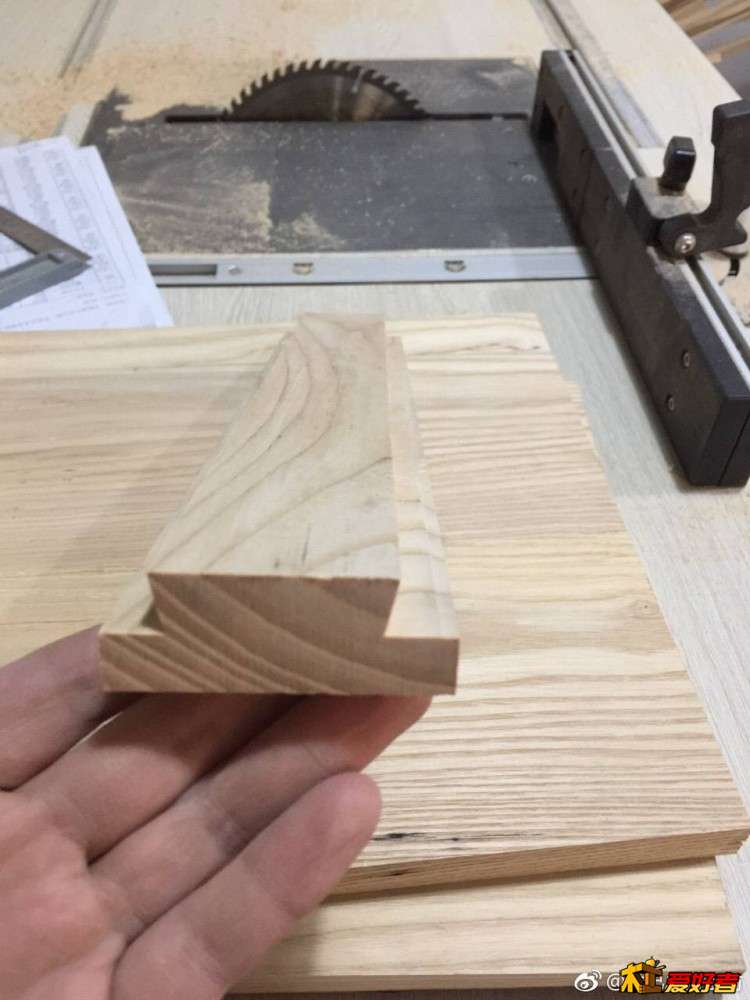

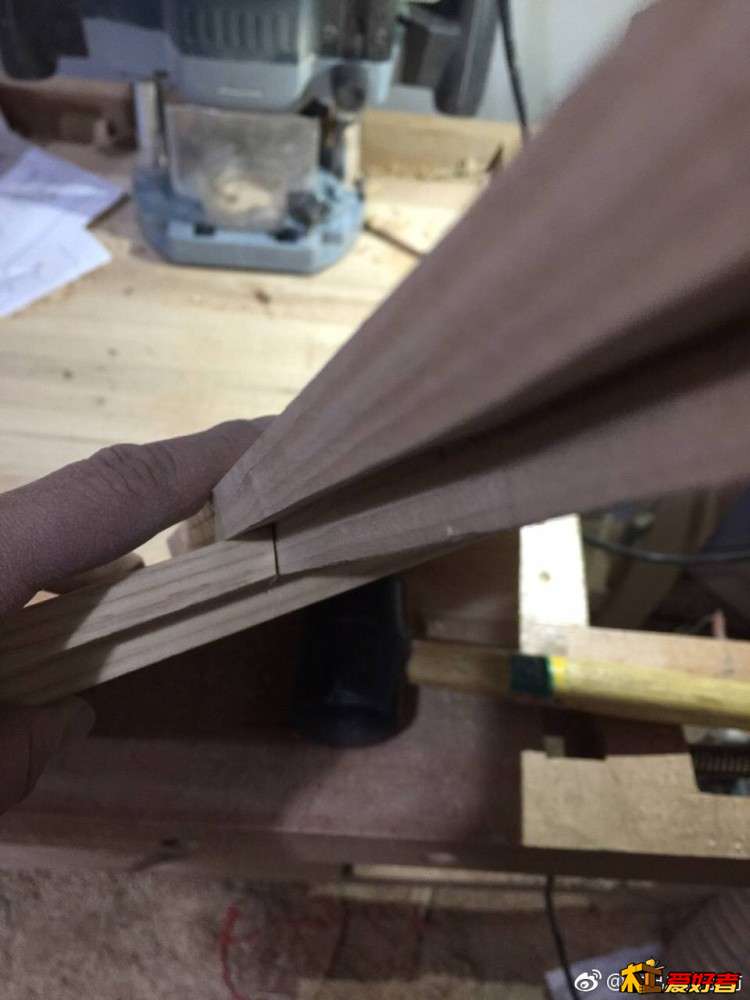

这一步铣边已经开燕尾榫槽，我用的是奥奔电木铣

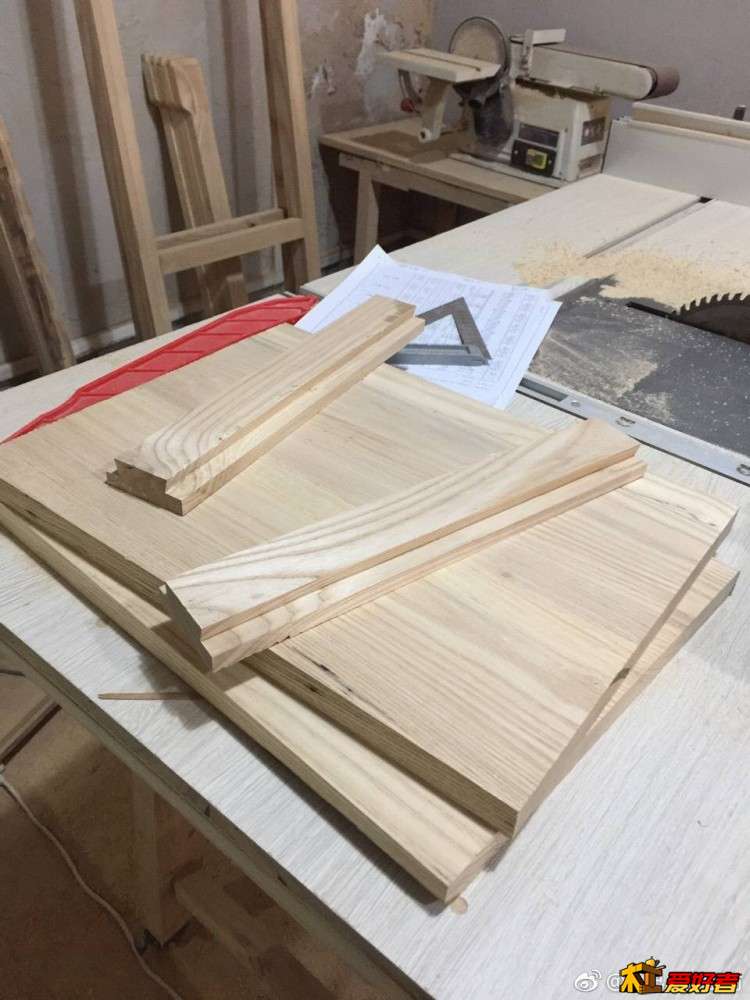

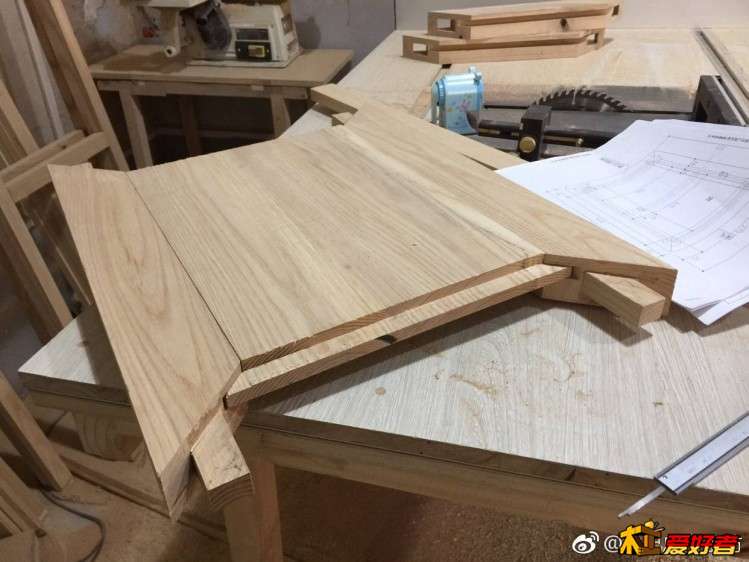

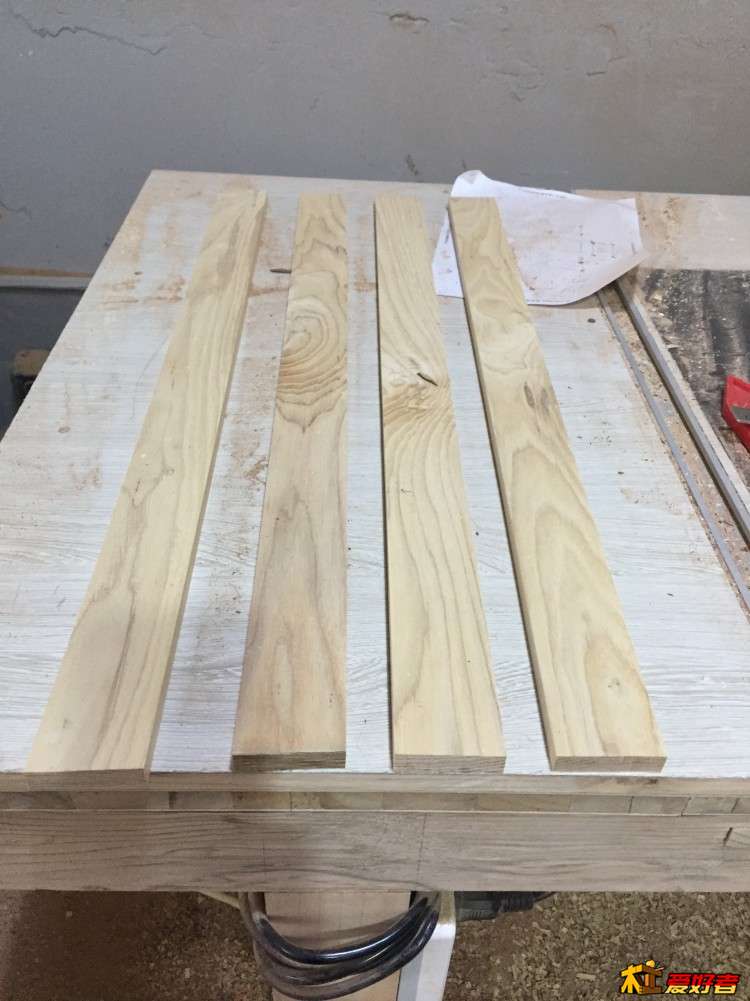

开始下大边及抹头料

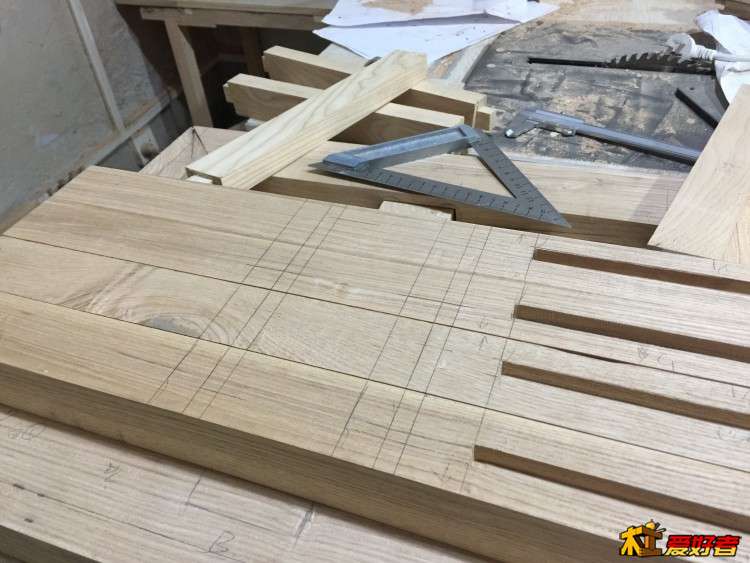

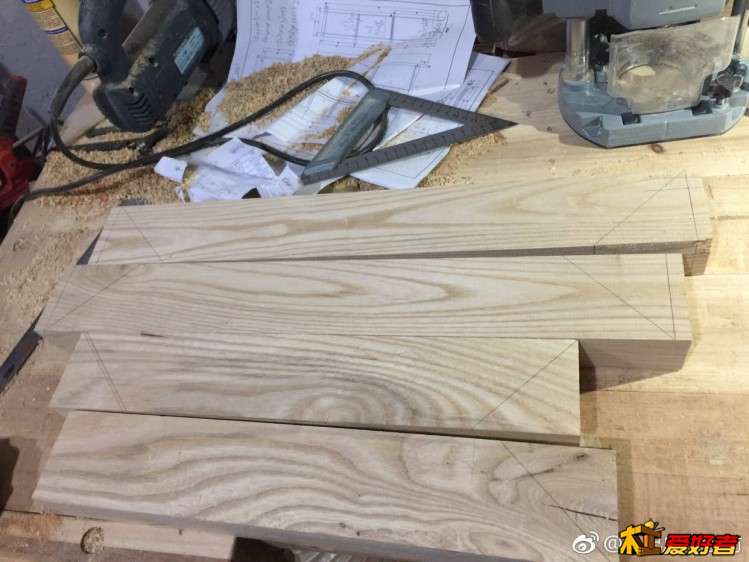

划线，其实划线看似简单，其实我认为是重中之重，划线保证精度在以后的累积误差才会得以控制，所有我划线所花费的时间每次都不比凿榫卯的时间短



这两刀是带锯锯的

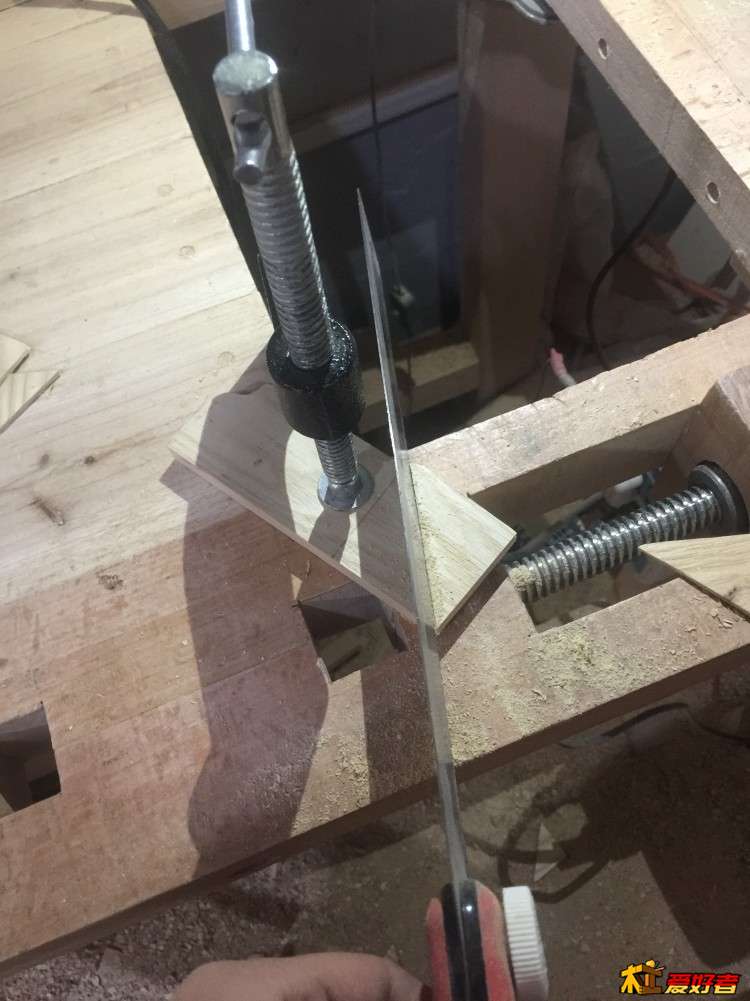

这两刀我是手锯，因为牵涉角度，我现有的设备尤其是带锯精度确实达不到

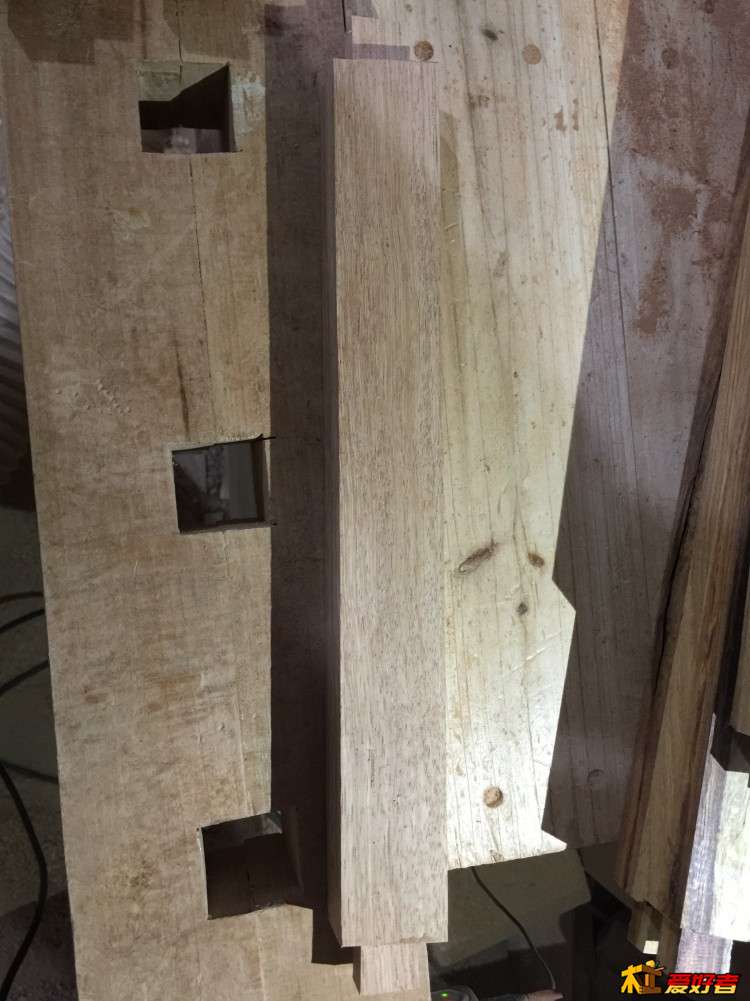

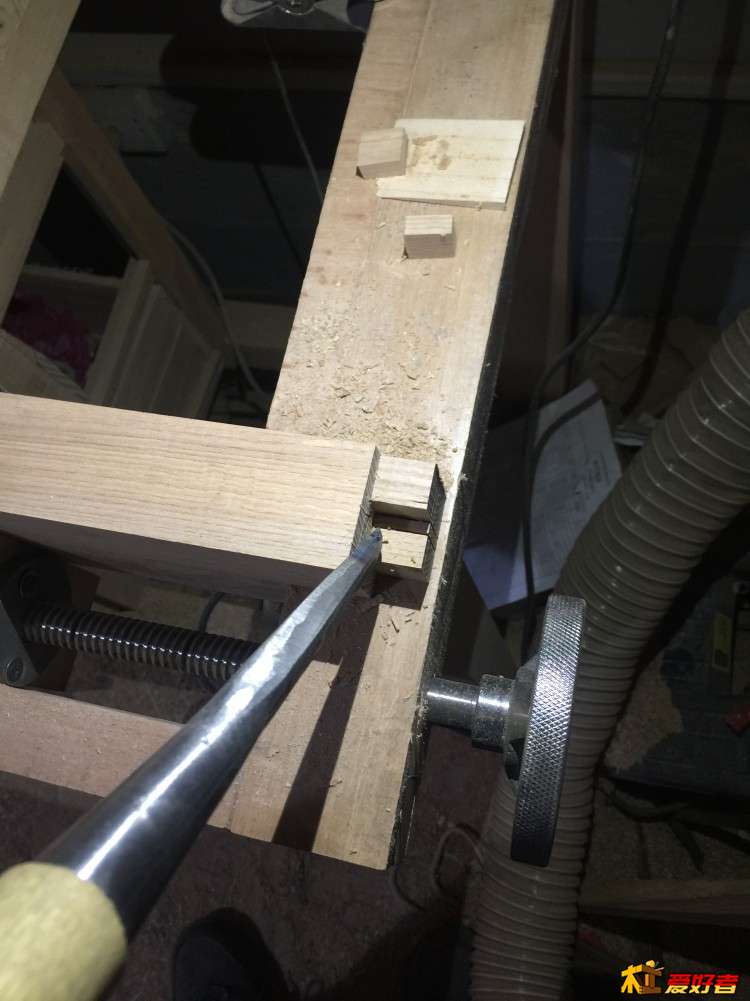

凿卯，现有立钻预打孔，手凿

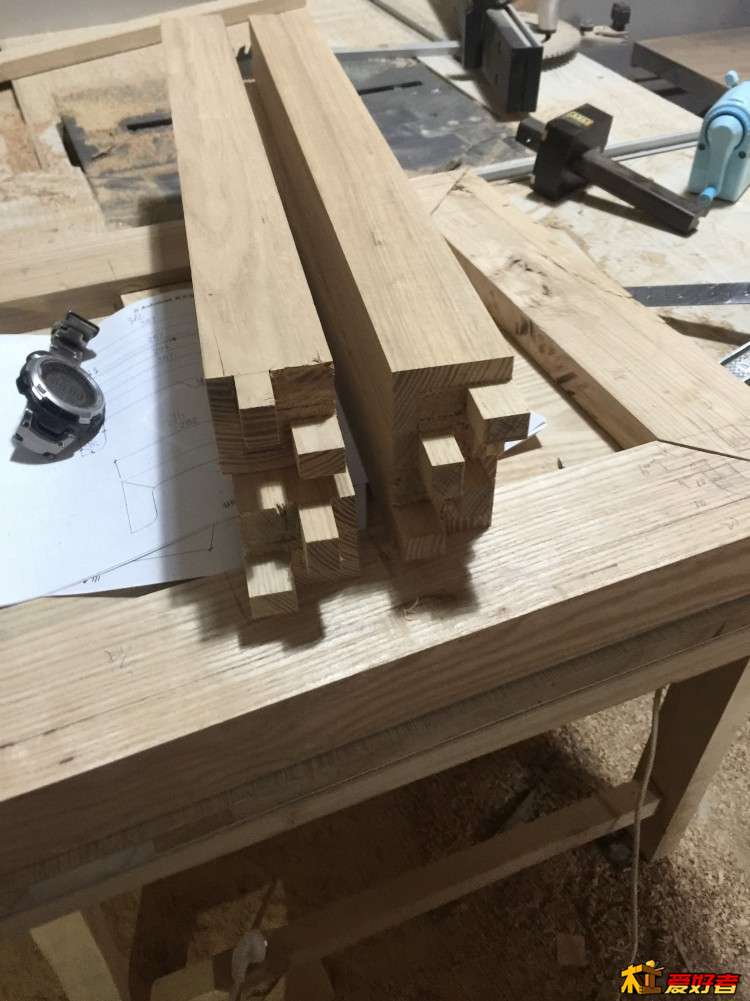

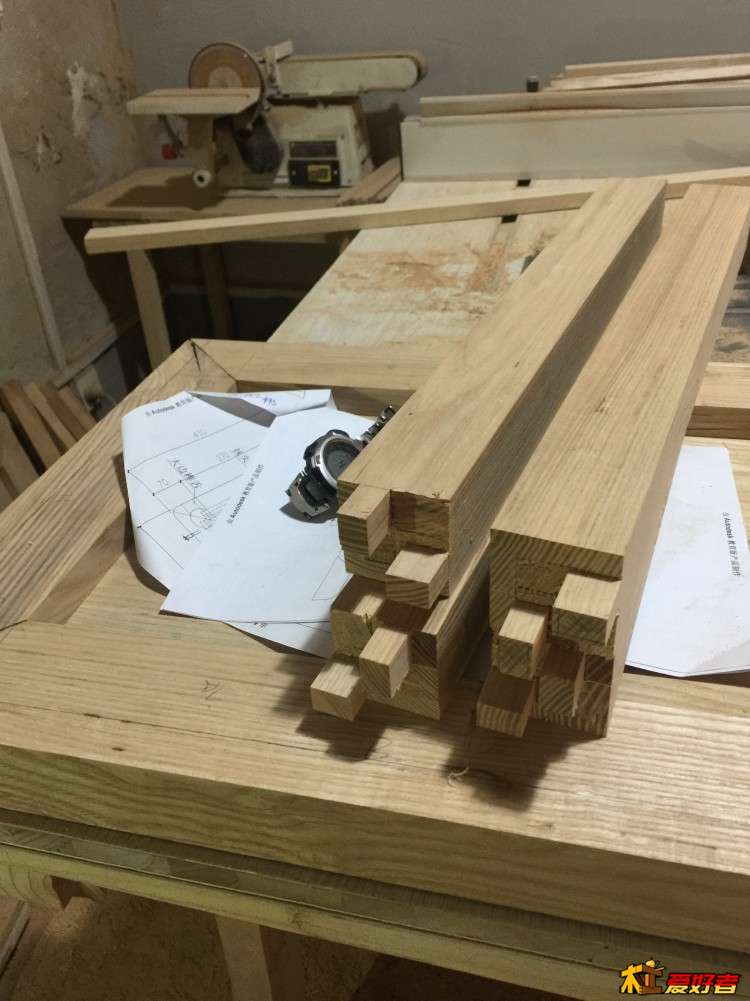

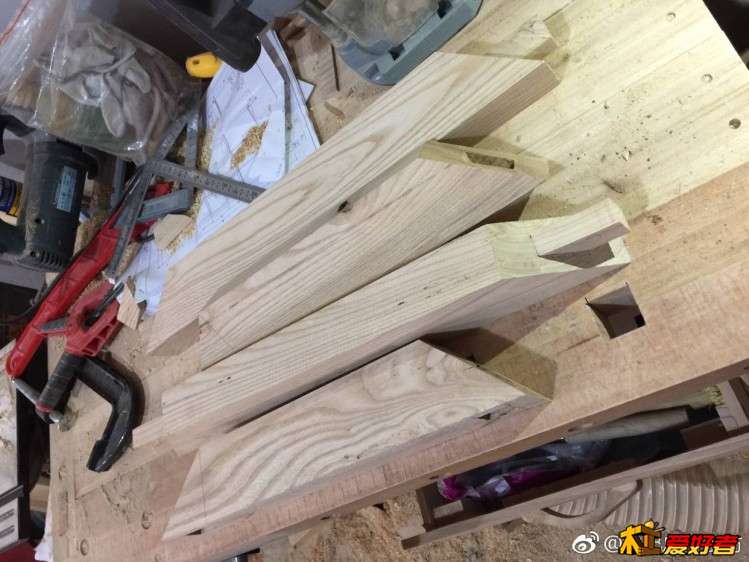

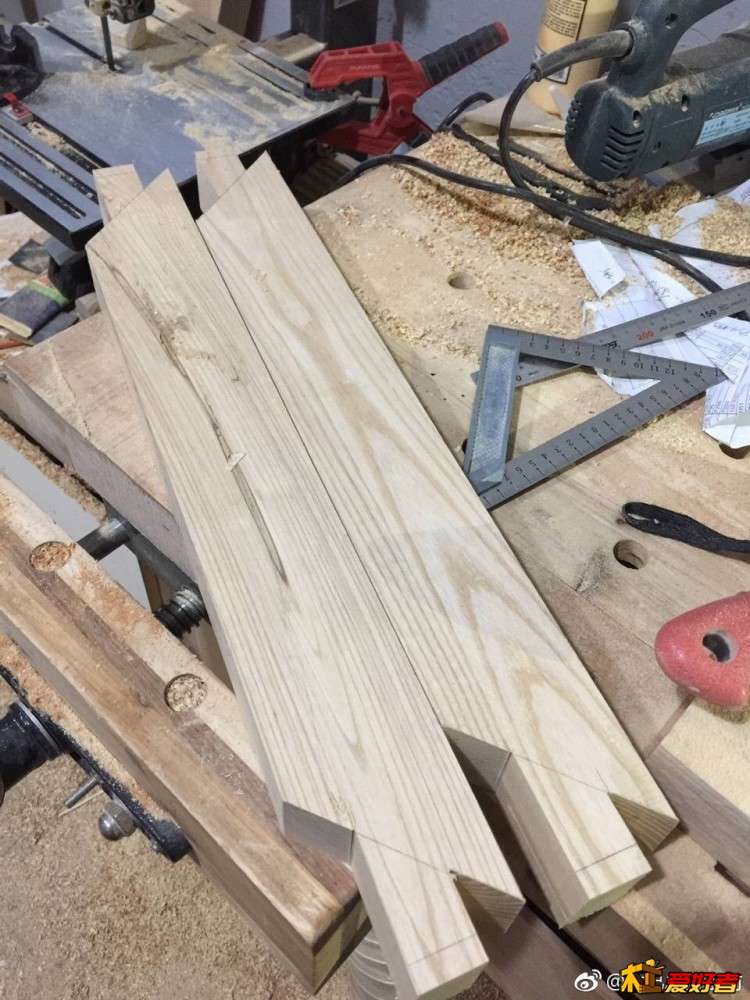

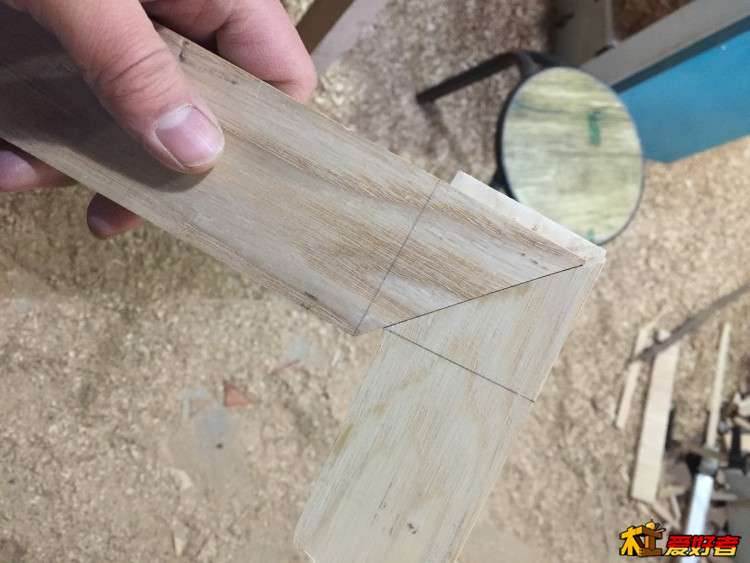

大边及抹头卯榫完，大边的榫头要余留尺寸

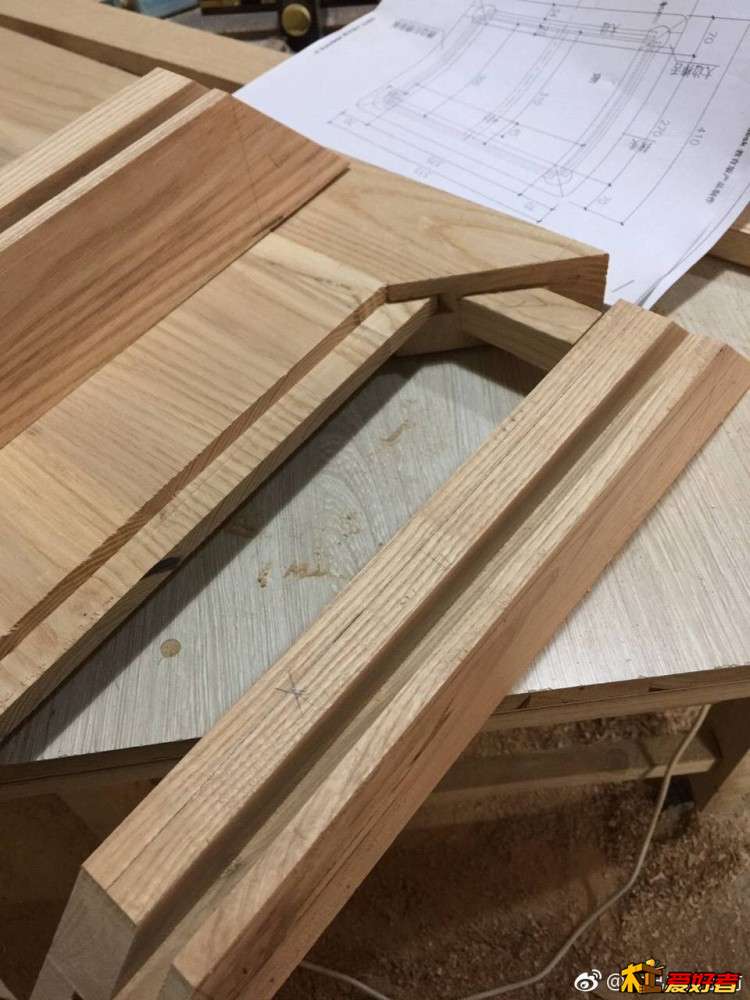

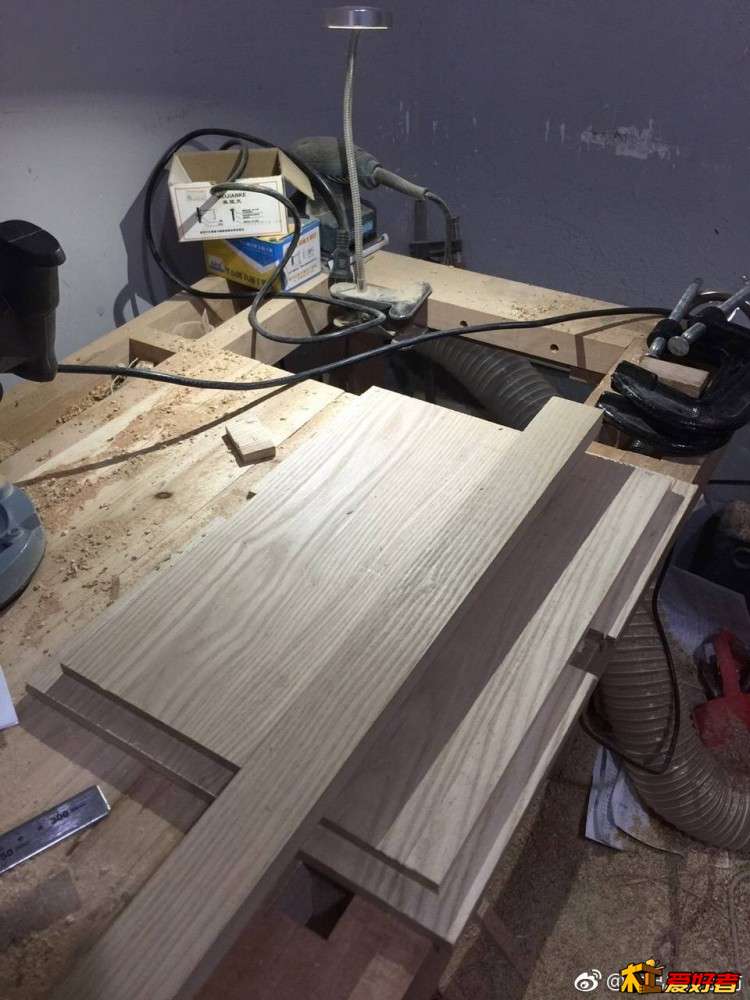

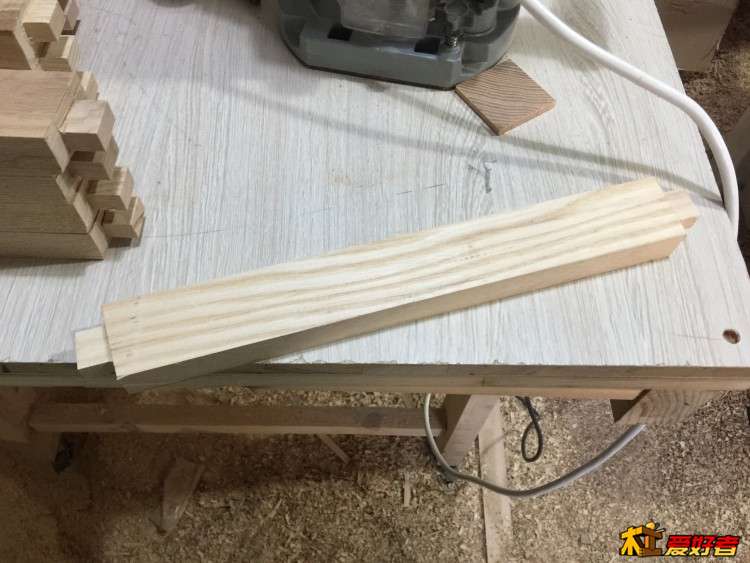

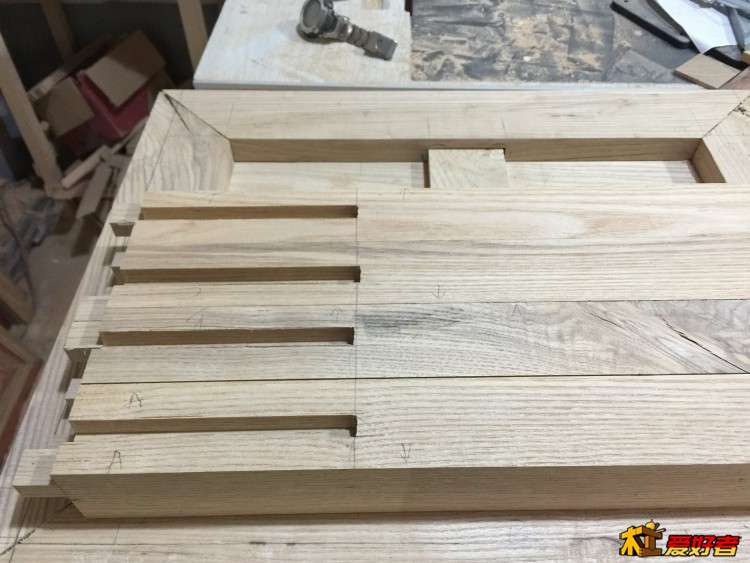

穿带，我用电木铣燕尾铣刀配合板上燕尾槽尺寸开出




尺寸精度要控制好，下穿带时既不能松也不能过紧，感觉用皮锤3分力度敲进去无阻滞感为最佳

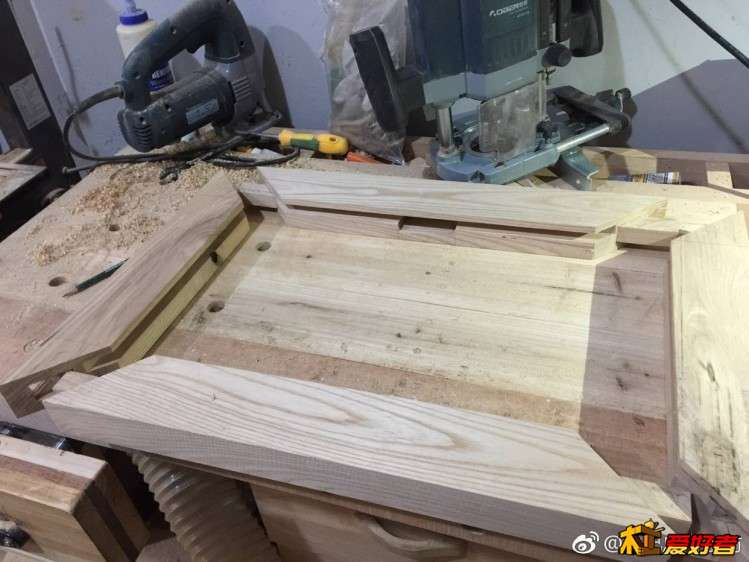

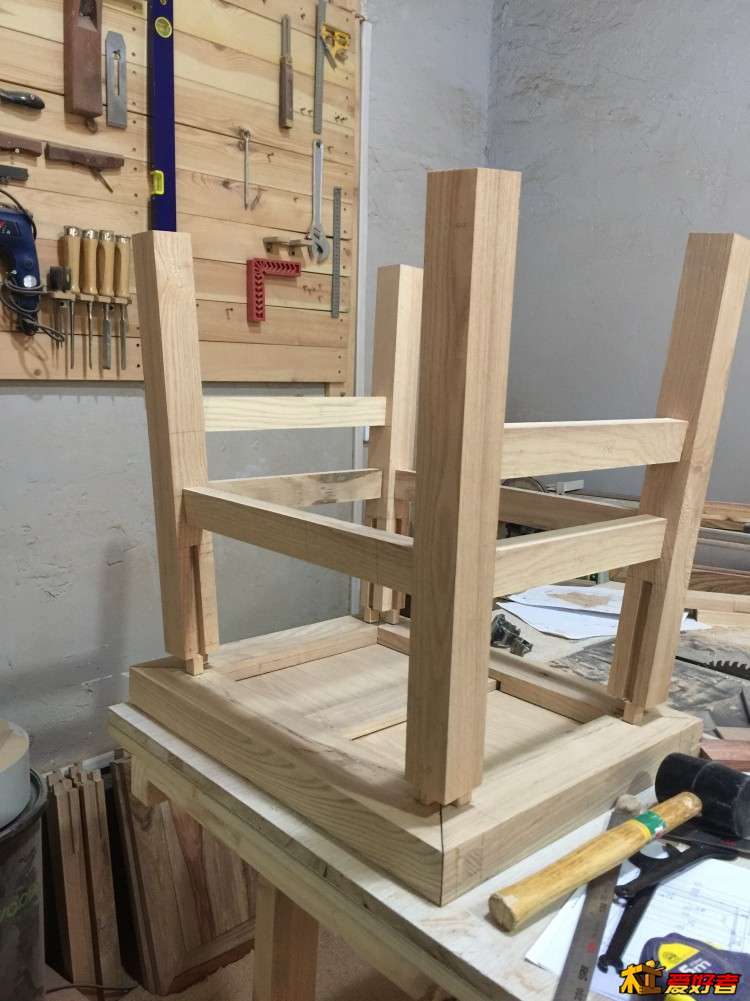

施胶之前一定要假组，不合适的话还能杀肩杀榫

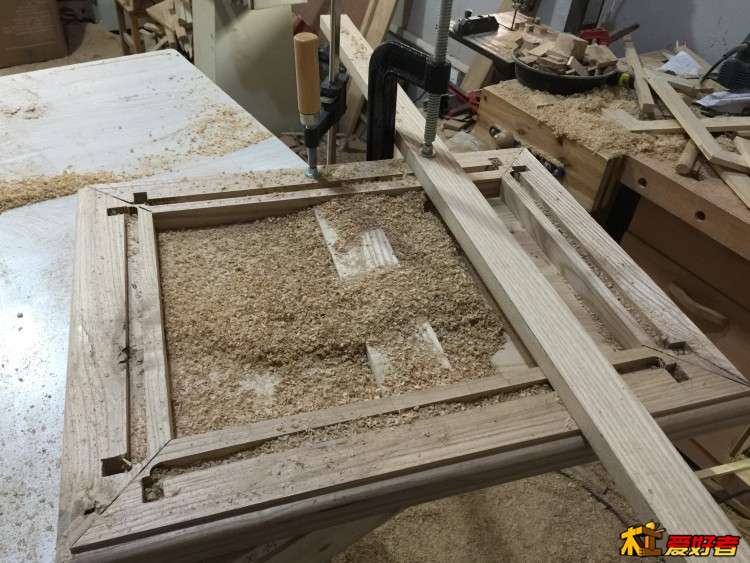

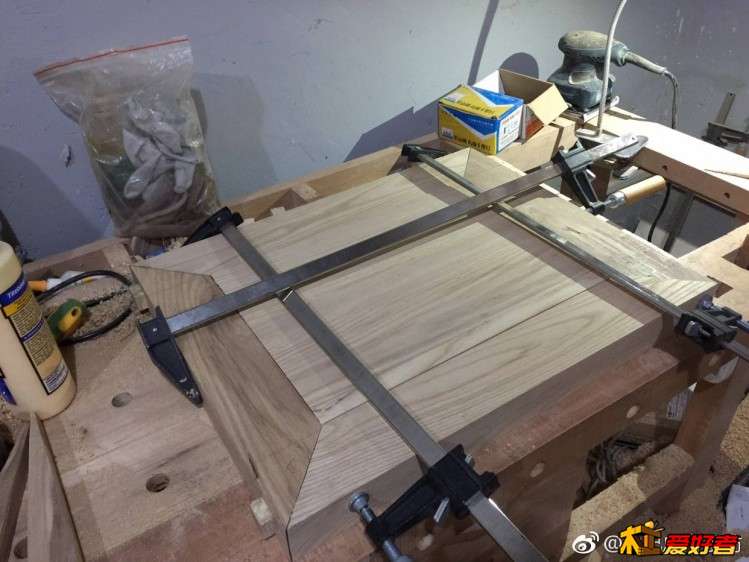

施胶上夹

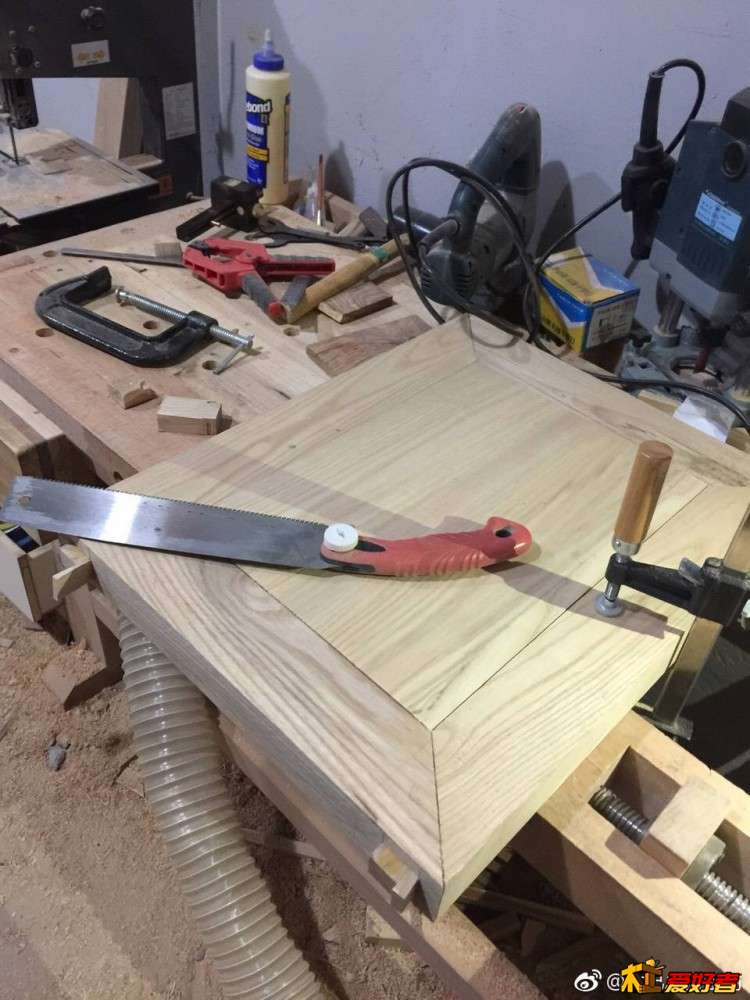

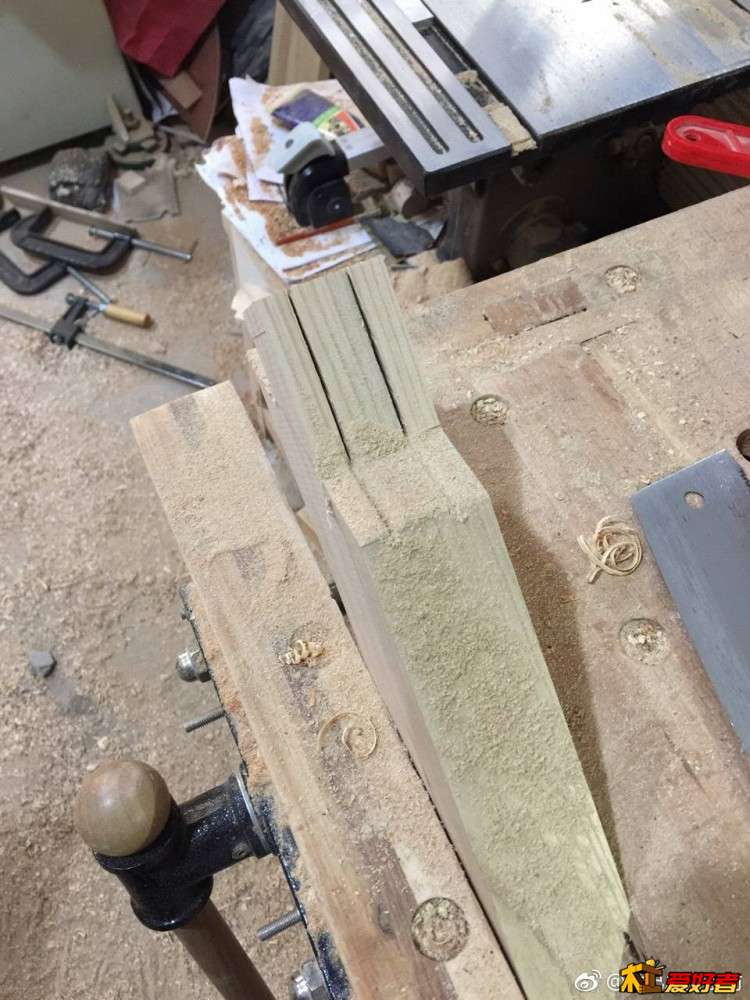

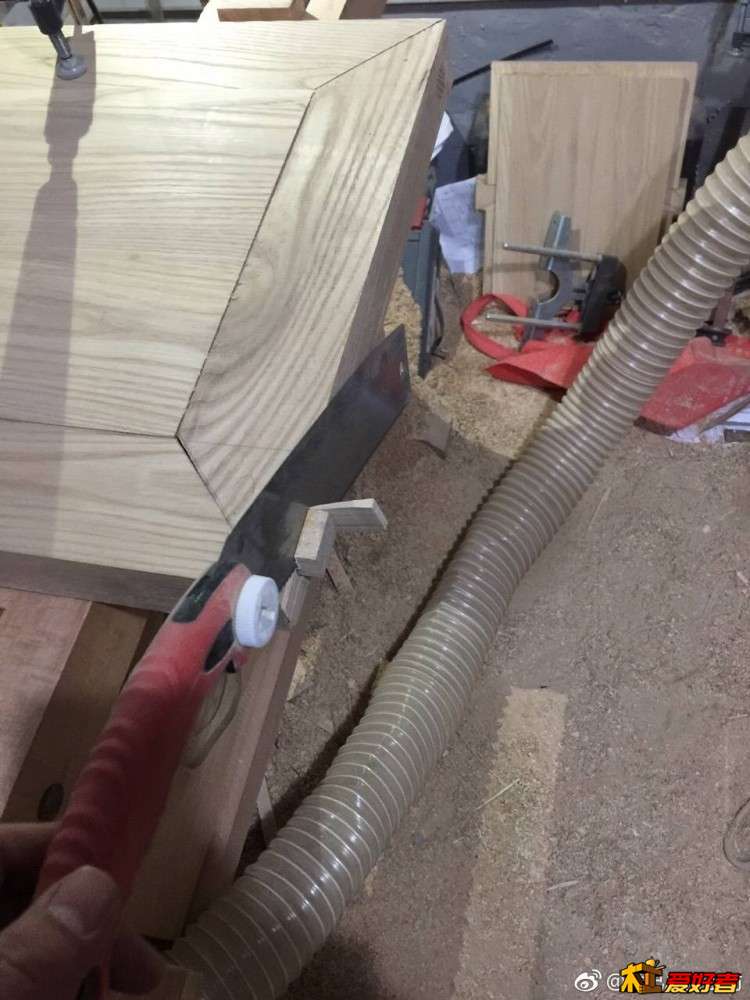

手锯杀榫

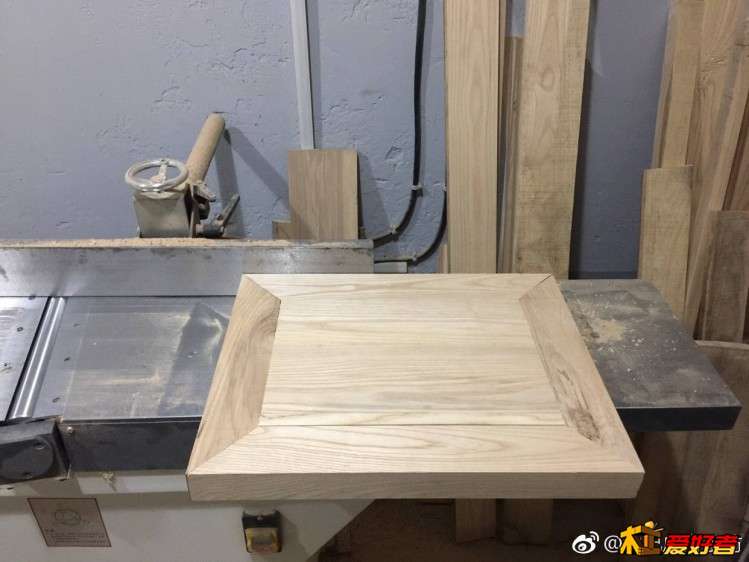

第一步攒边打槽装板完，接下来下腿足及长短枨

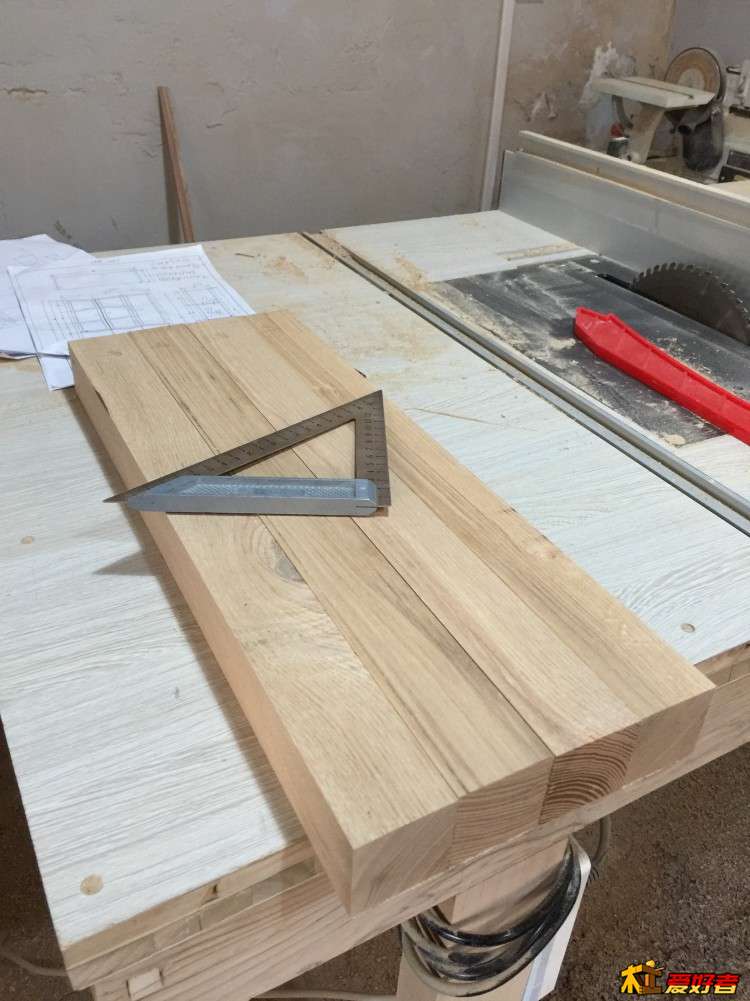

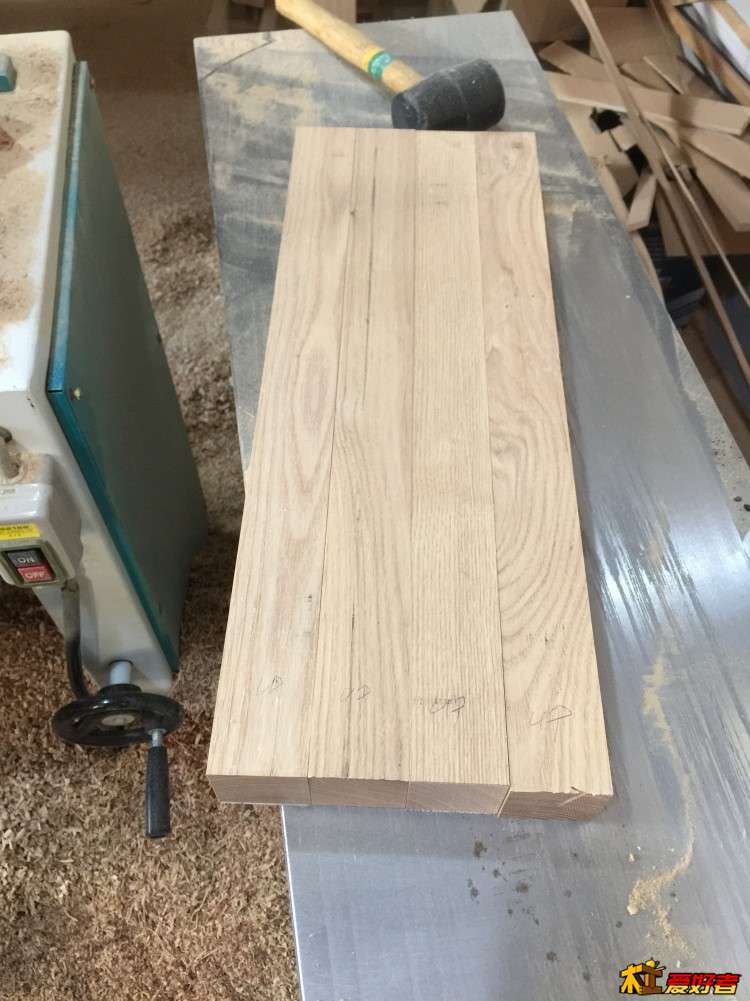

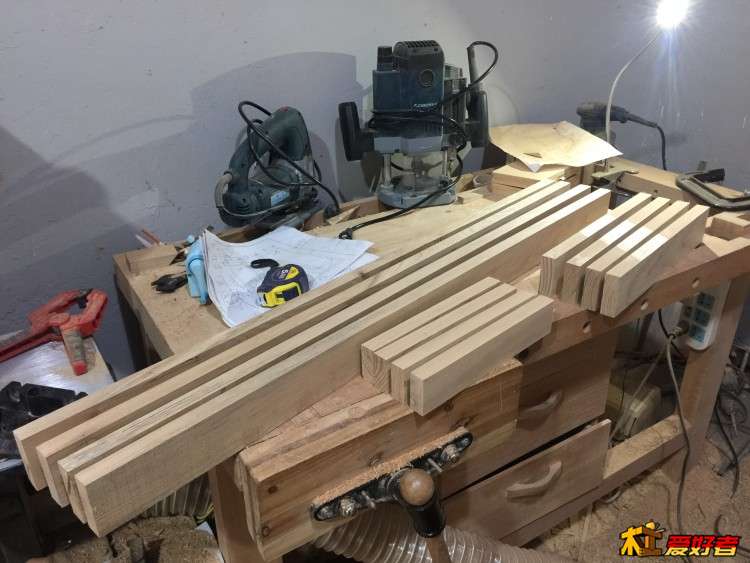

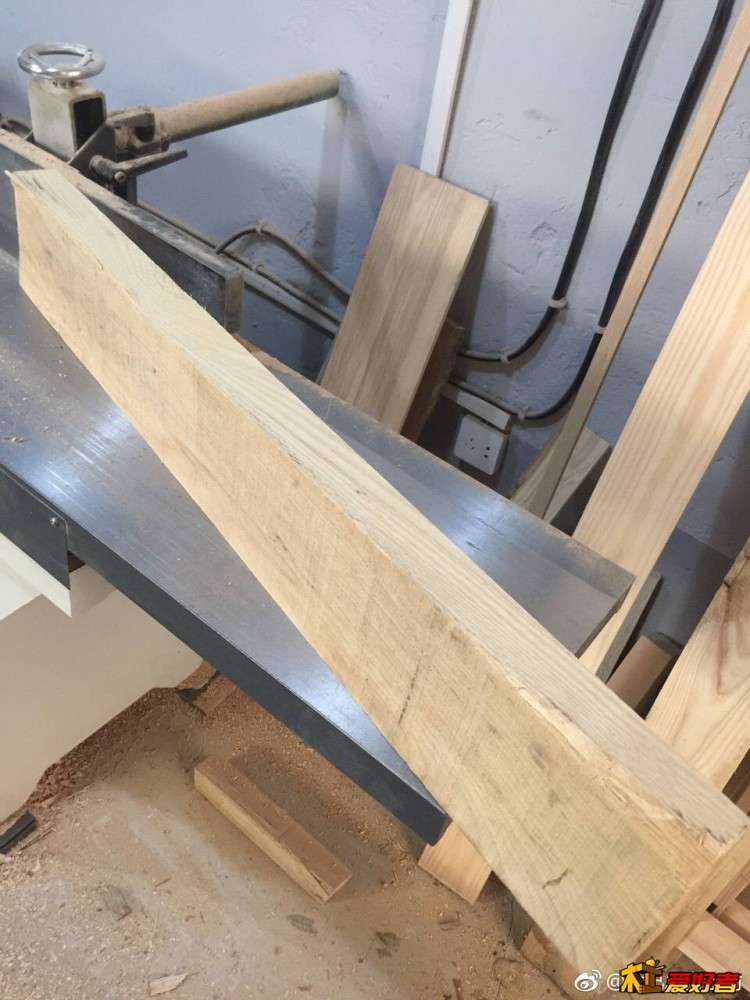

截了尺寸过平刨找方

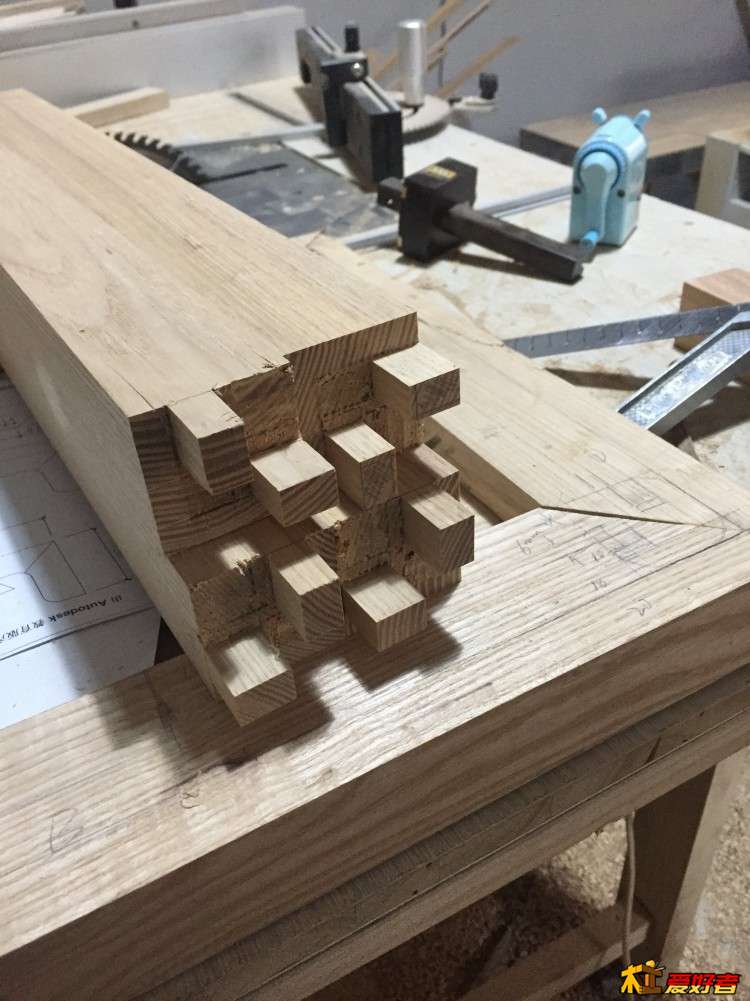

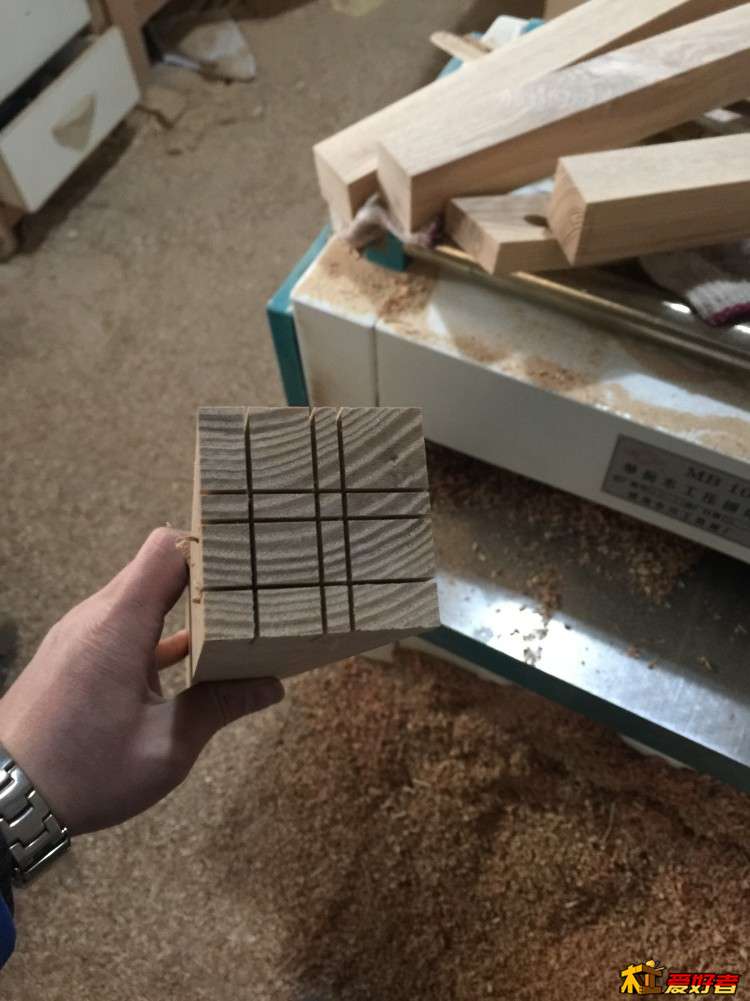

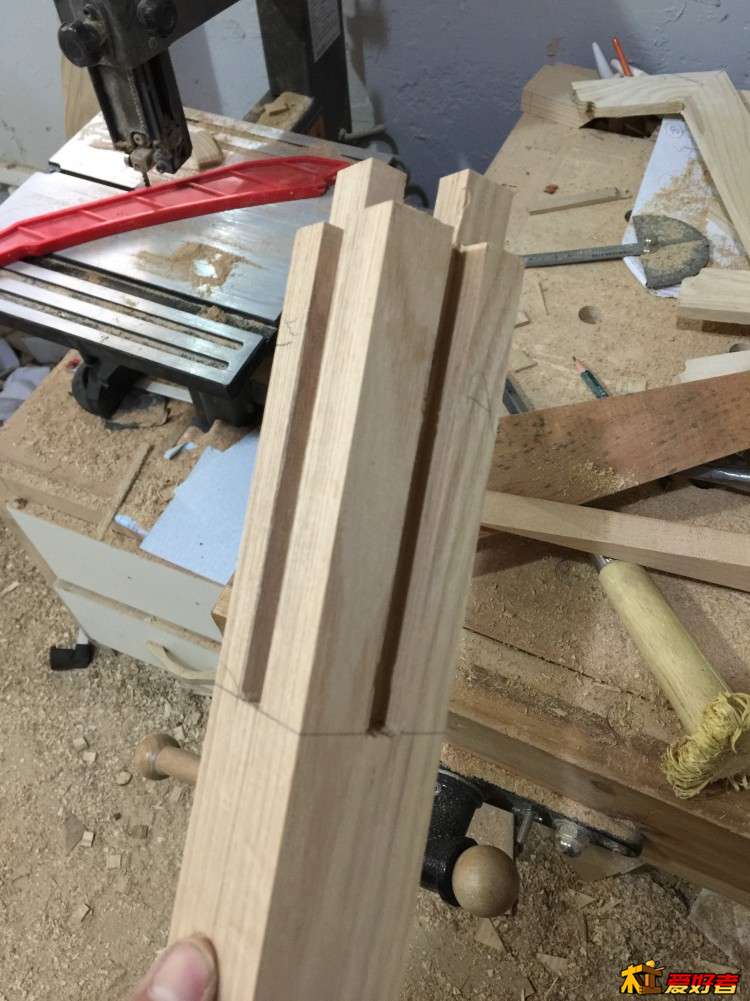

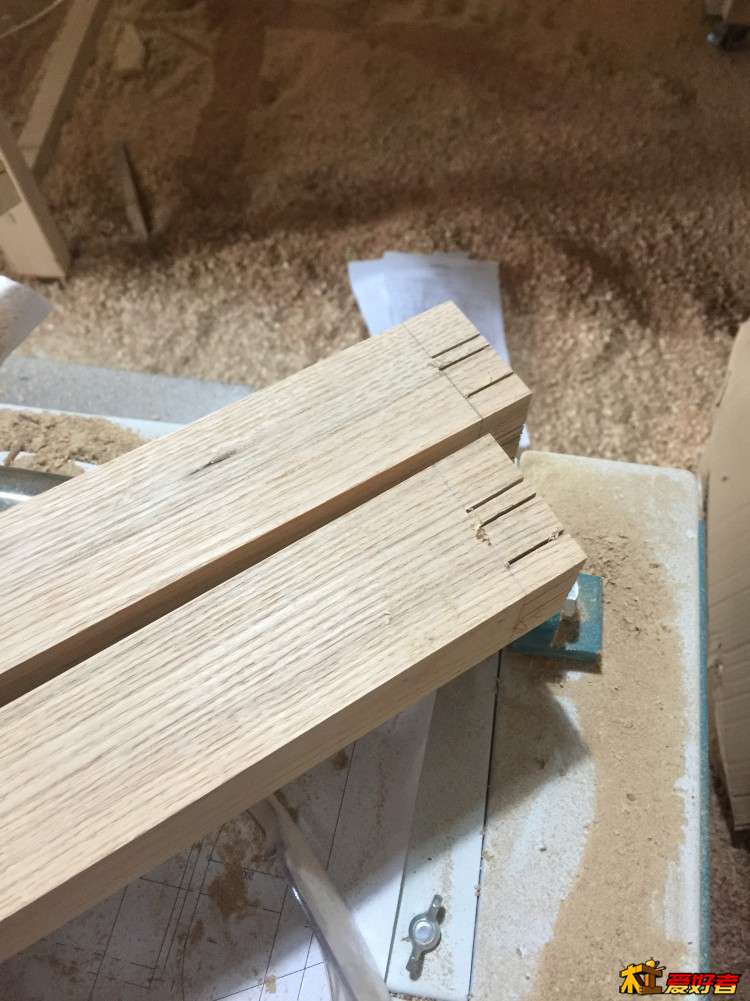

四根腿料开始开榫






先凿平，预留尺寸，后期两个头还要凿出4°斜面






开始下牙板

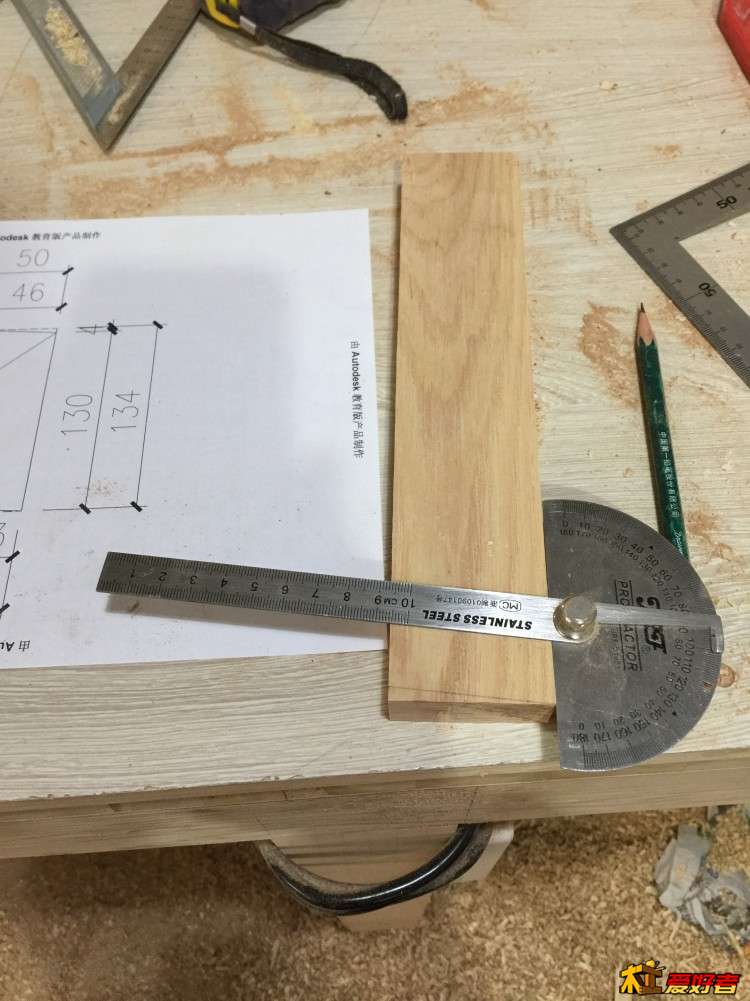

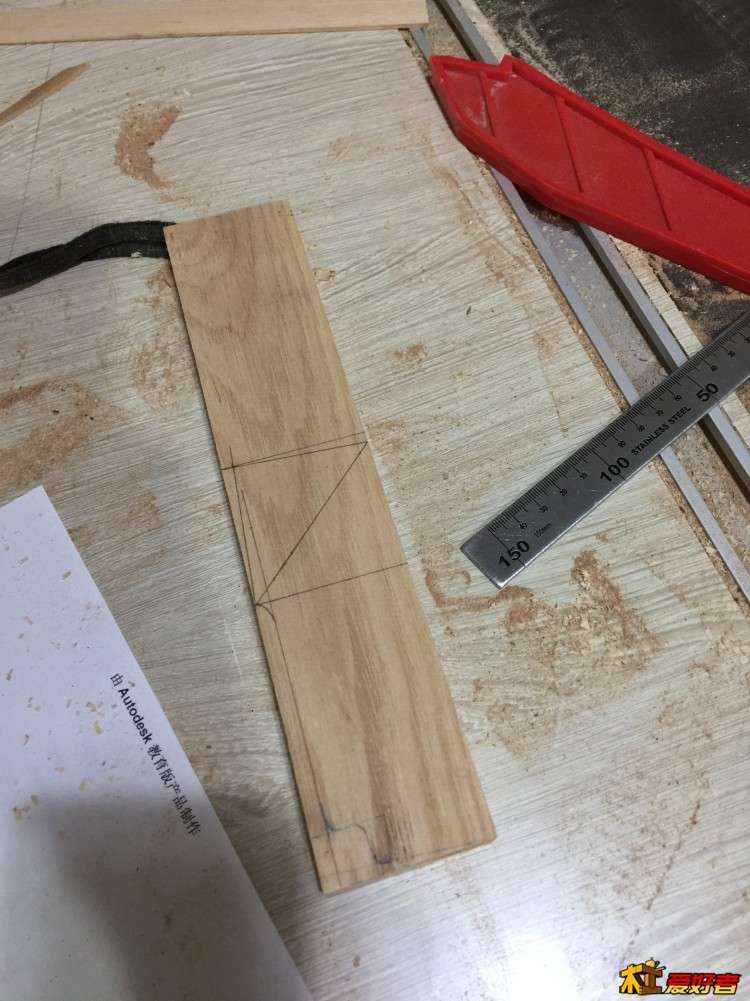

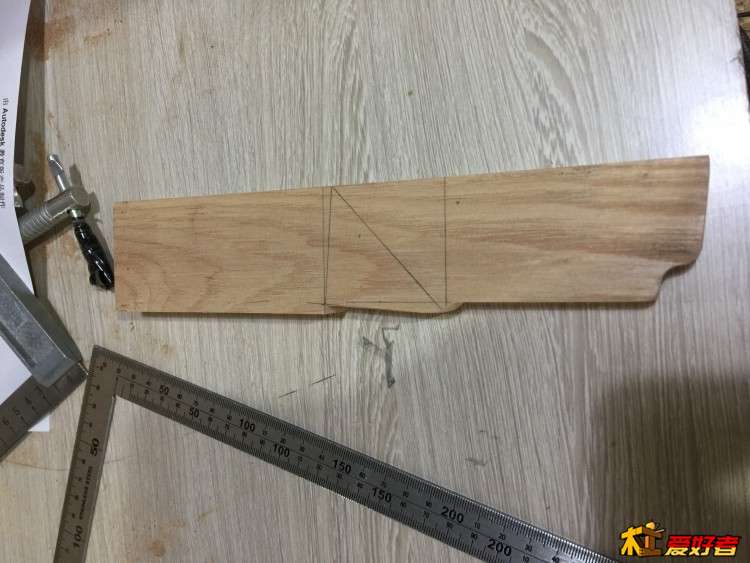

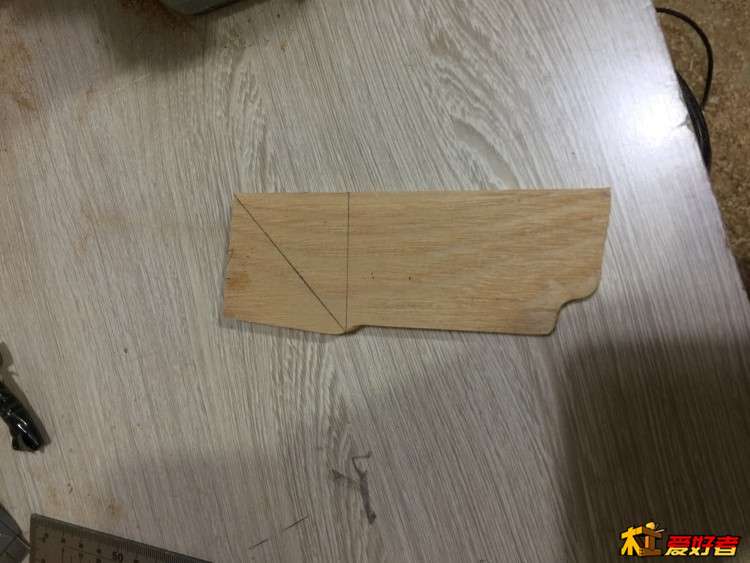

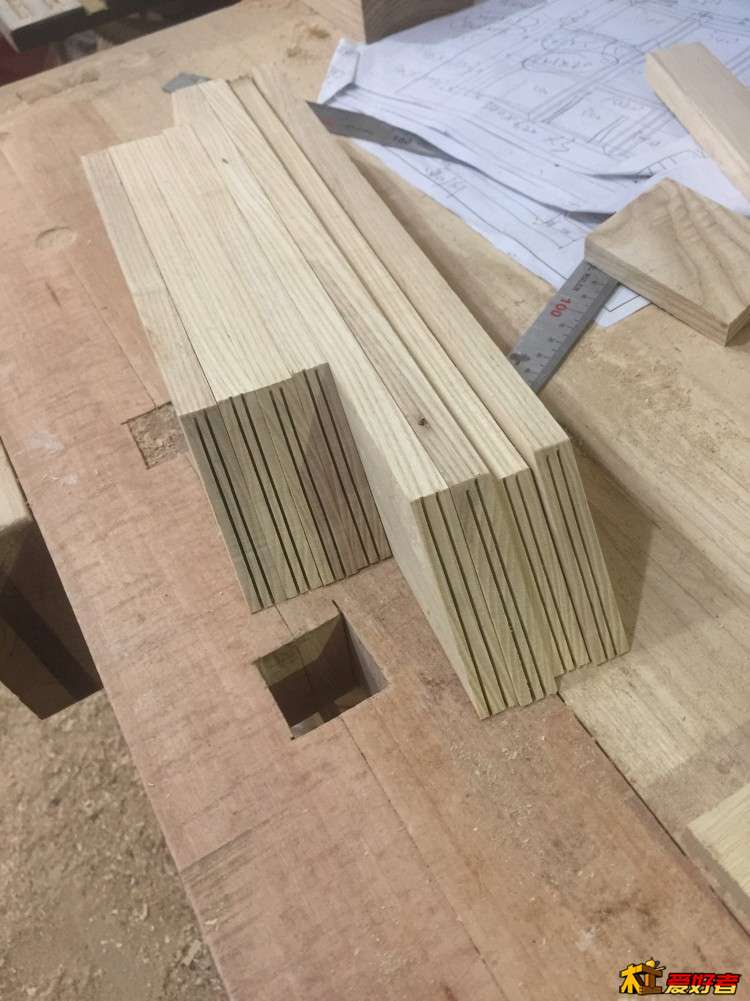

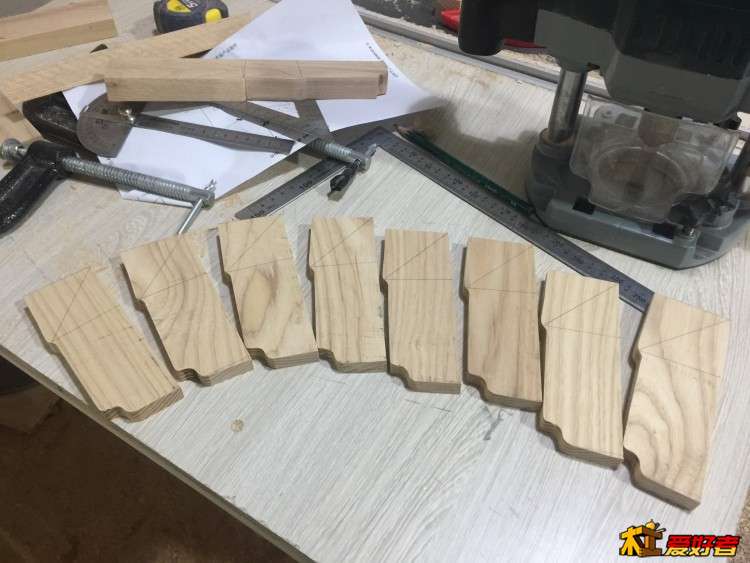

先精确划线做一块，当做模板，一个凳子8块圆牙刀板，4块长短牙板

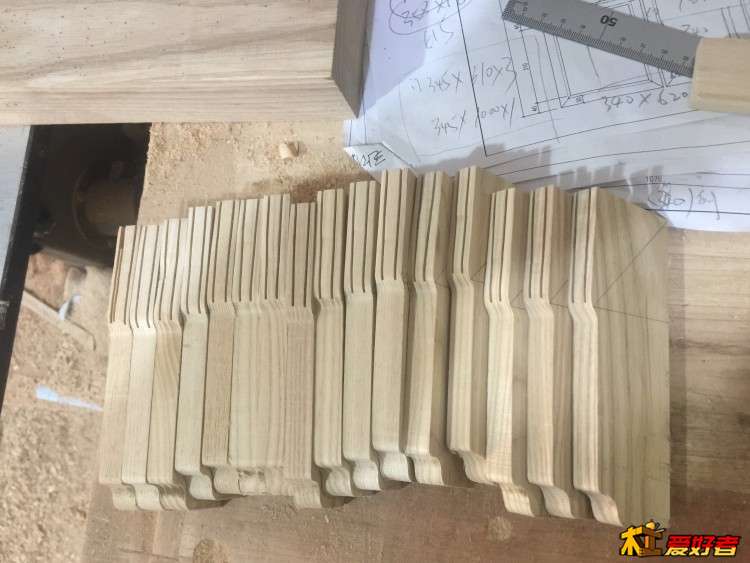

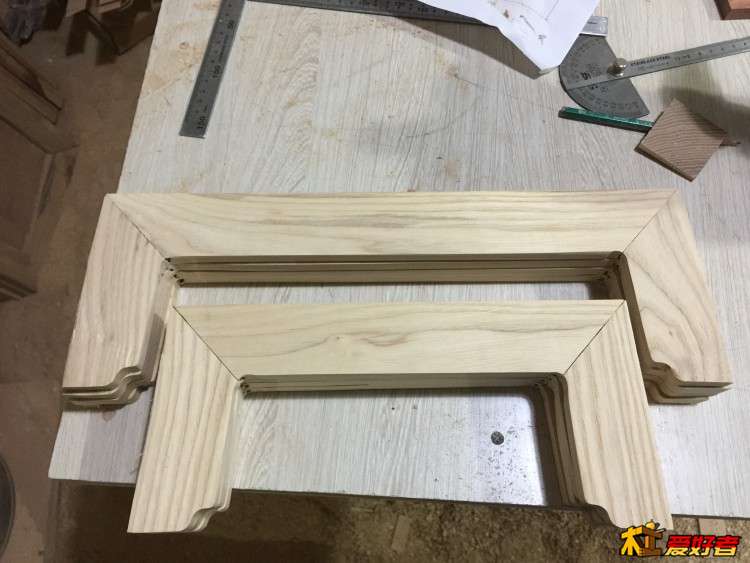

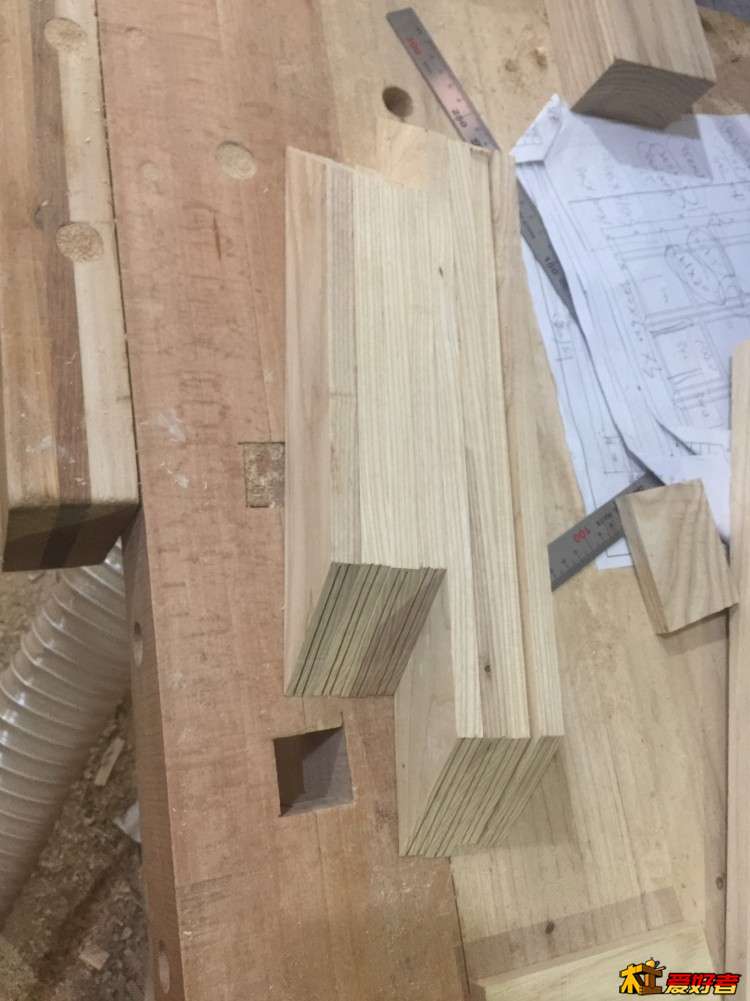

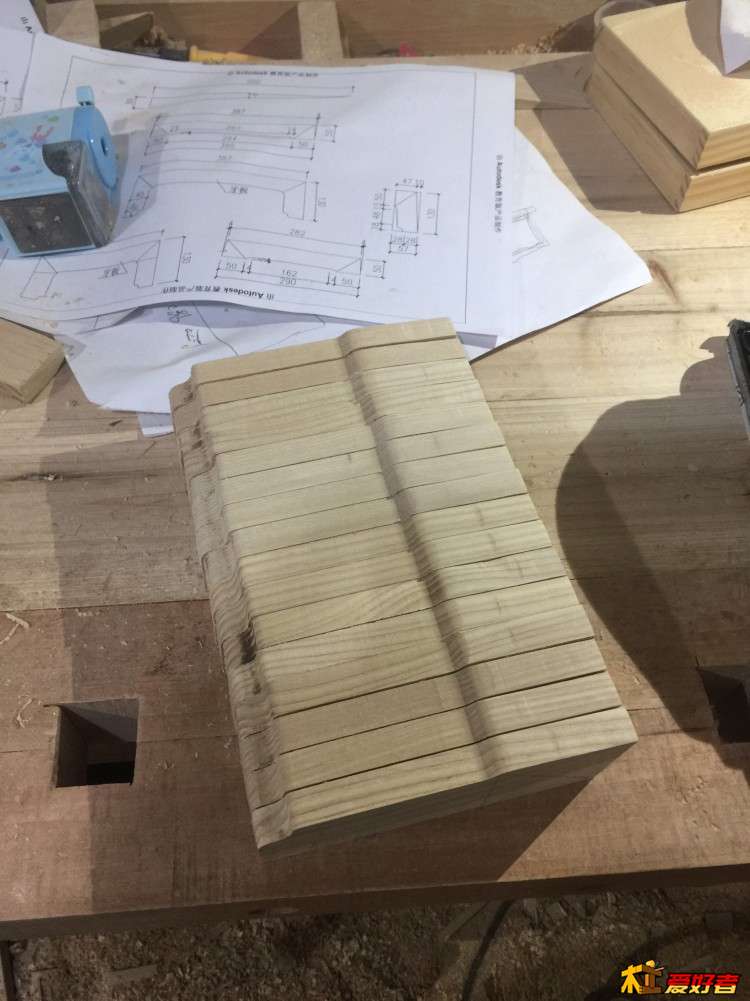

由于模板是基准，其他圆牙刀板很快批量完成


主要倾角和弧度，预先在电脑里放过样，直接按尺寸就好

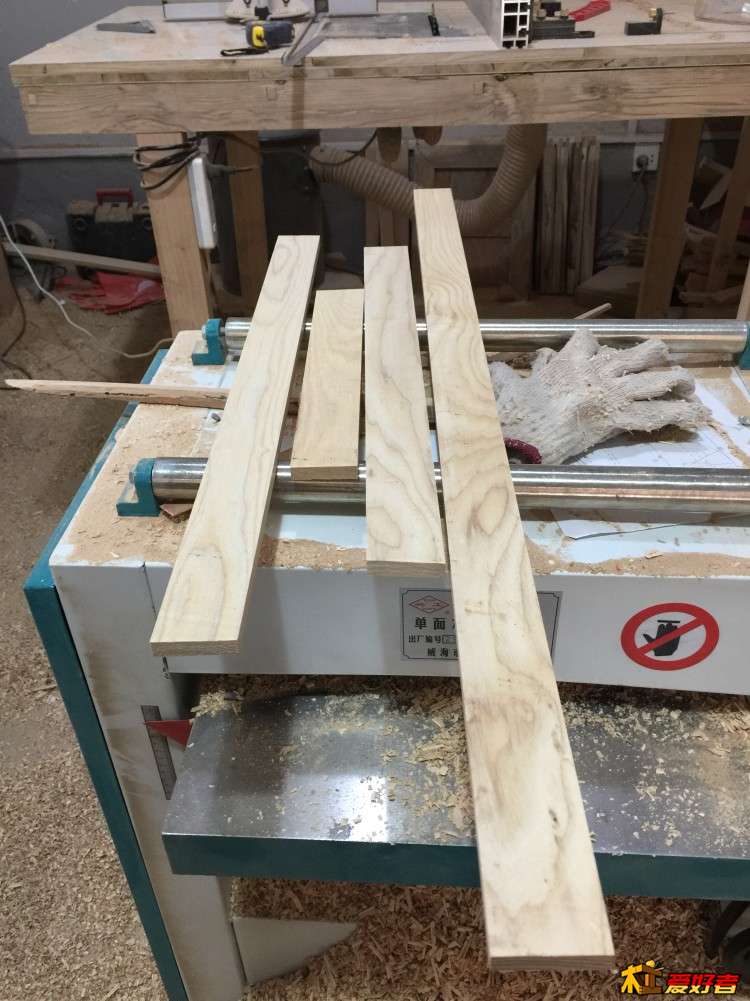

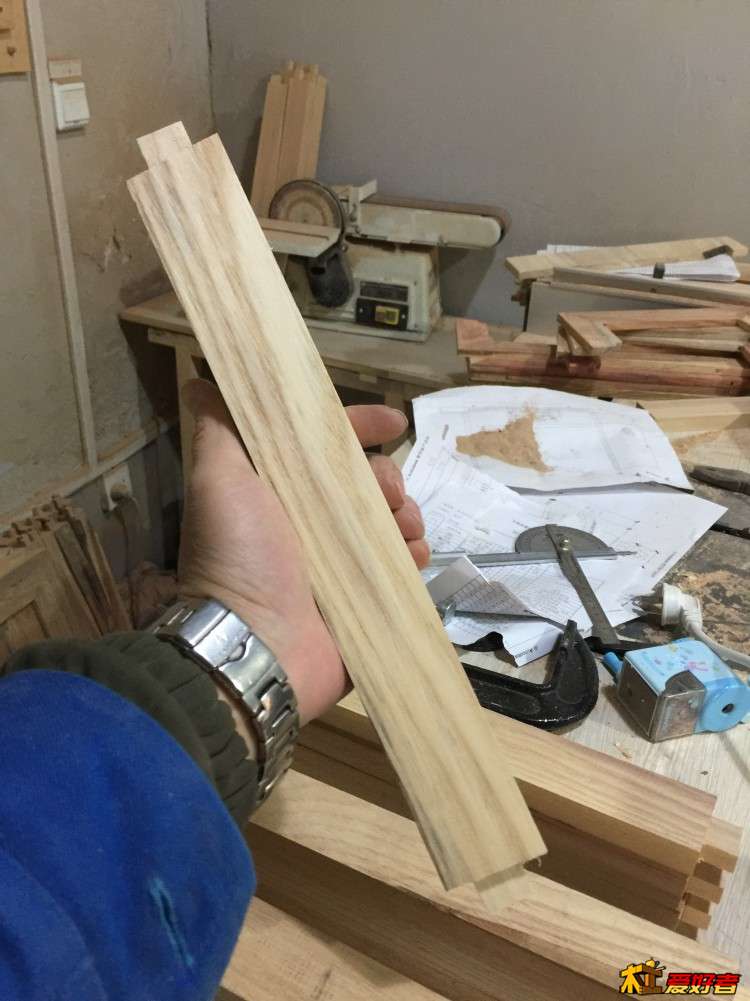

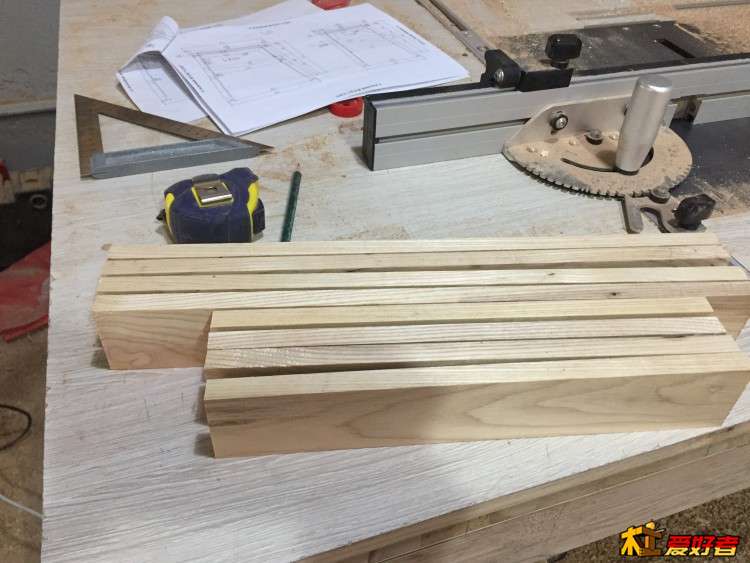

长短牙板料








下来开始开牙板连接的榫舌和榫槽






现有设备有限，开始手锯

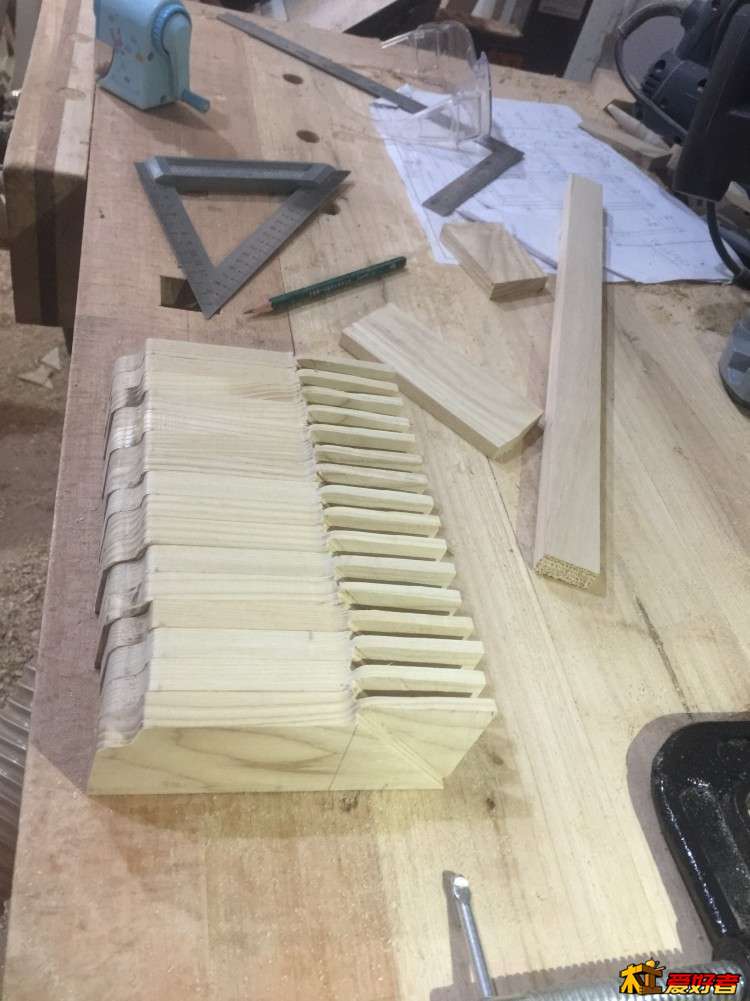

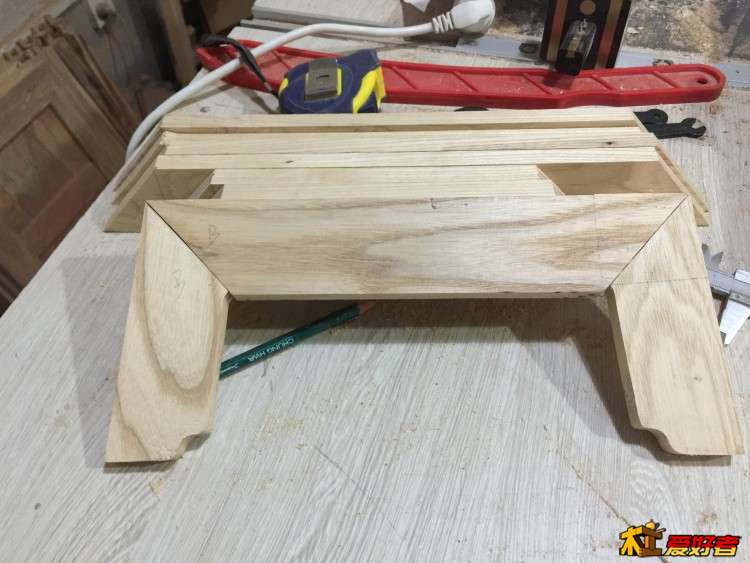

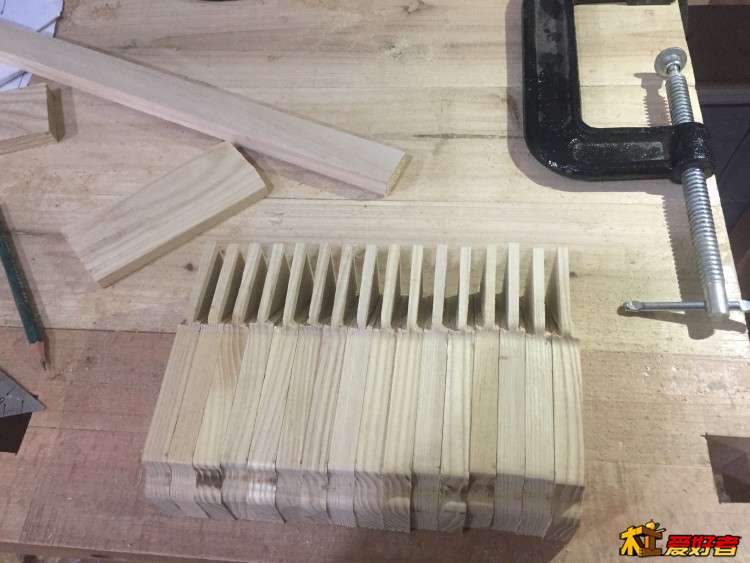

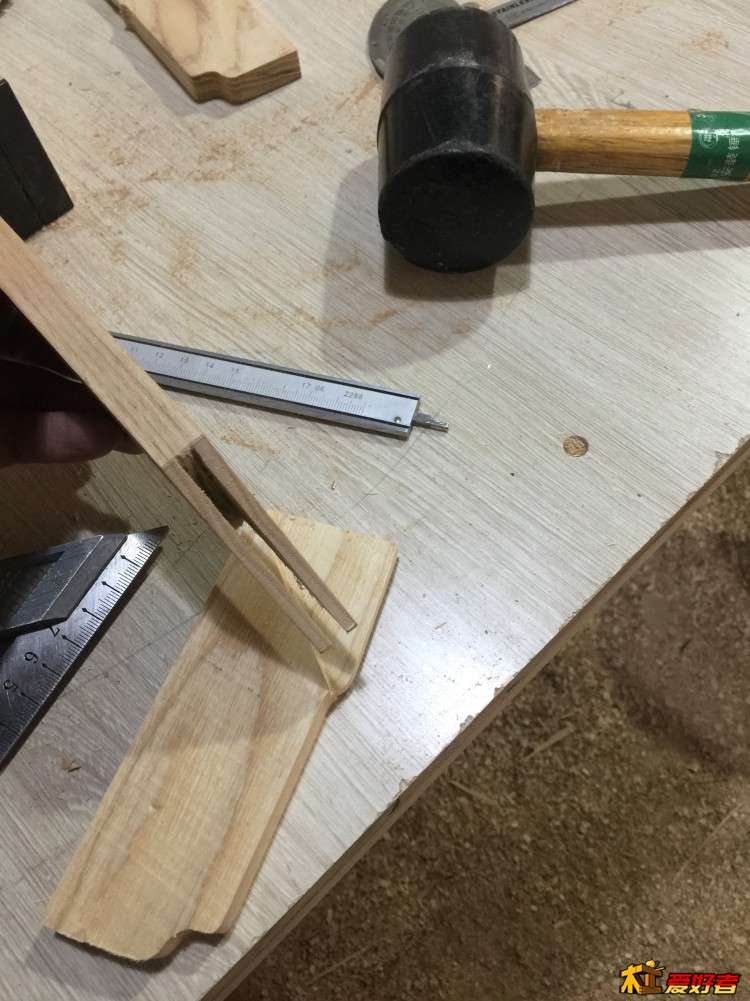

小牙板开榫舌完

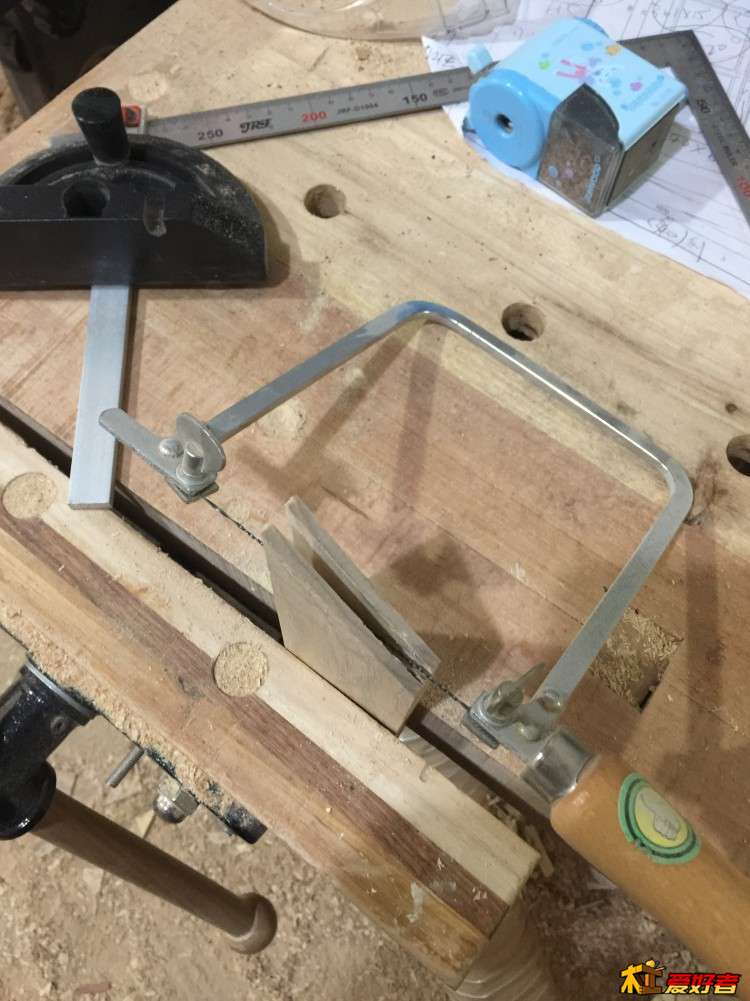

长短牙板开榫槽，用弓锯还是比较方便的

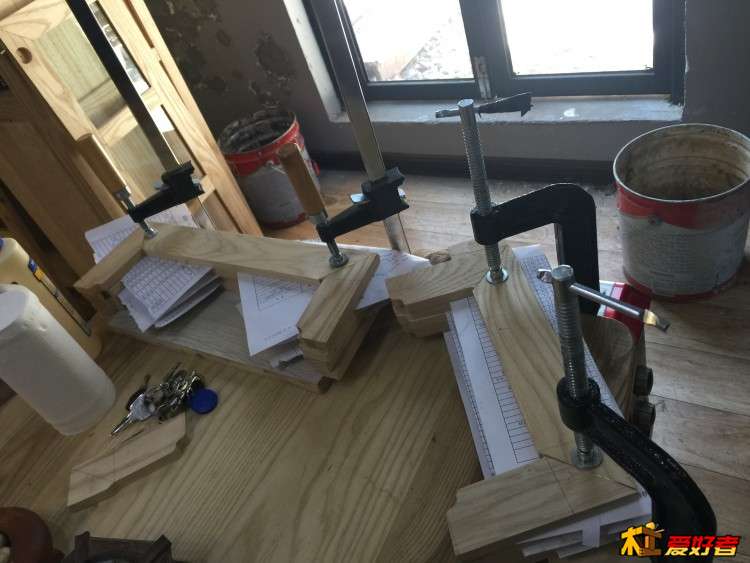

施胶上夹

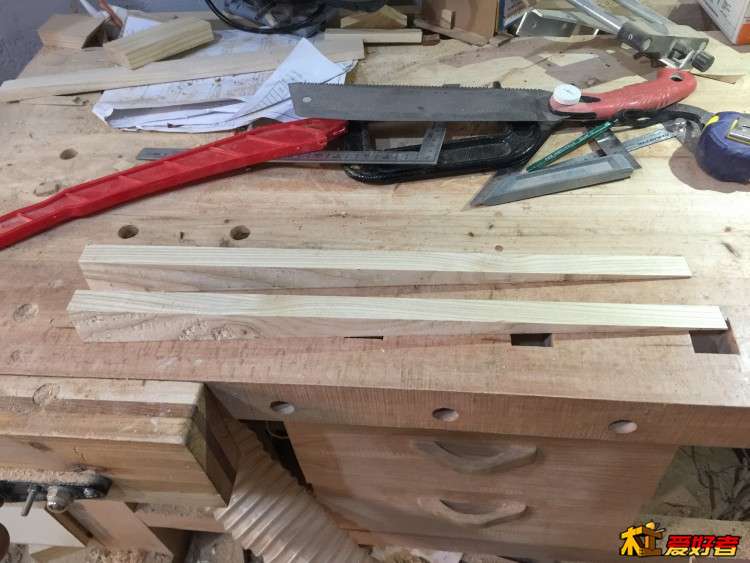

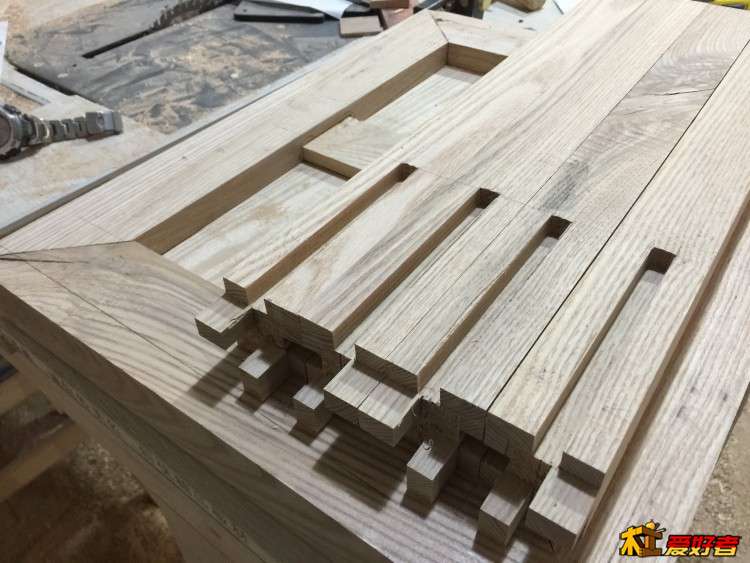

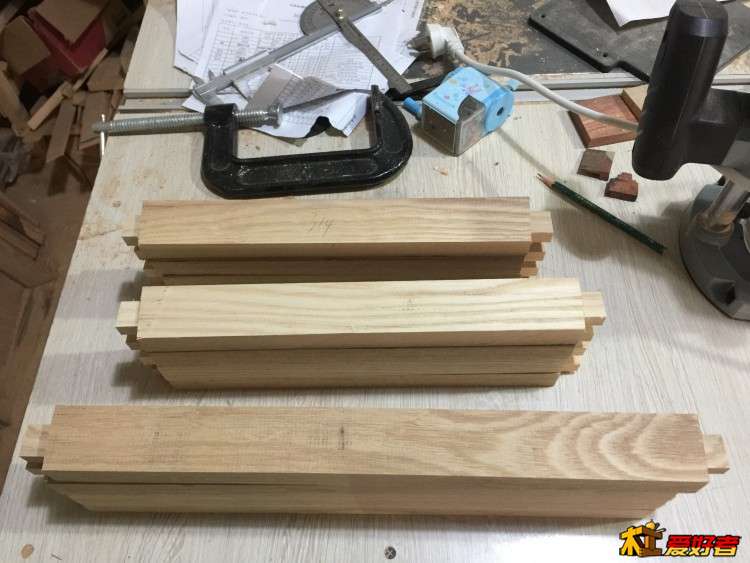

下来便是长短枨，下料不多说，主要是榫肩要有4°斜面

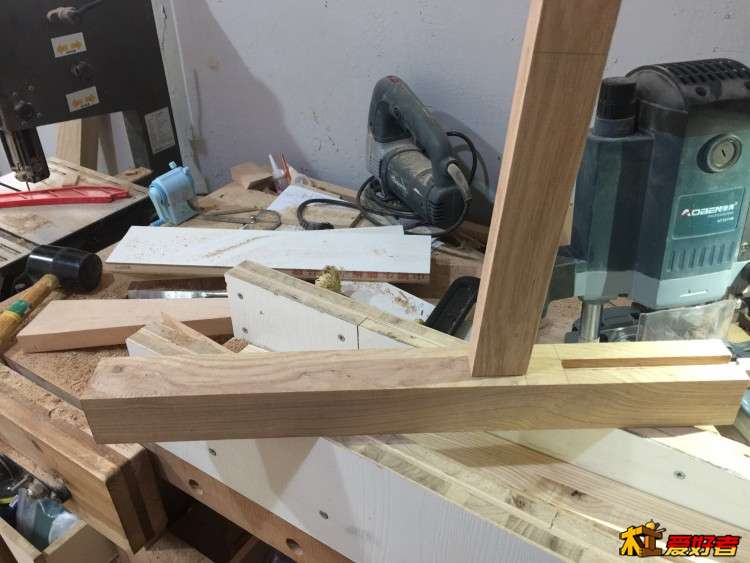

所有枨开完榫，开始做倾斜4°的工装，垫在板下以便开腿足和板的卯，由于是两个方向复斜，所以做了两个工装

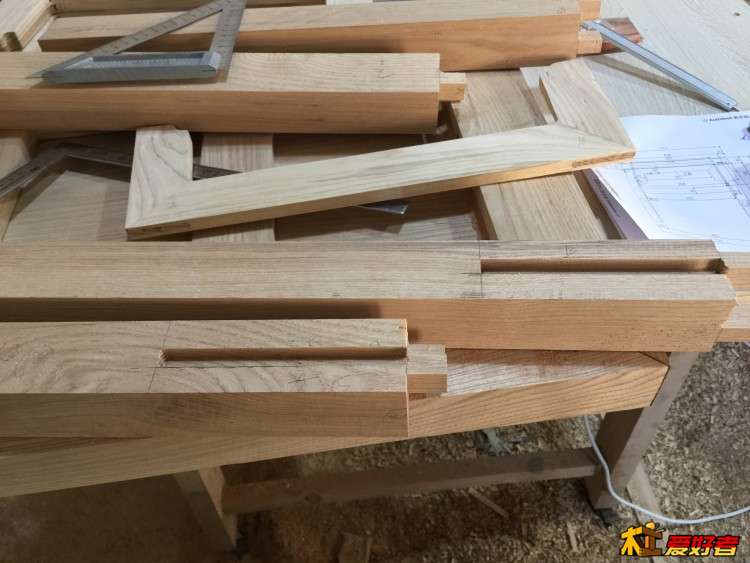

现在开始把腿足搞完，先开牙板槽，很简单，用槽刨可以，也可以用电木铣

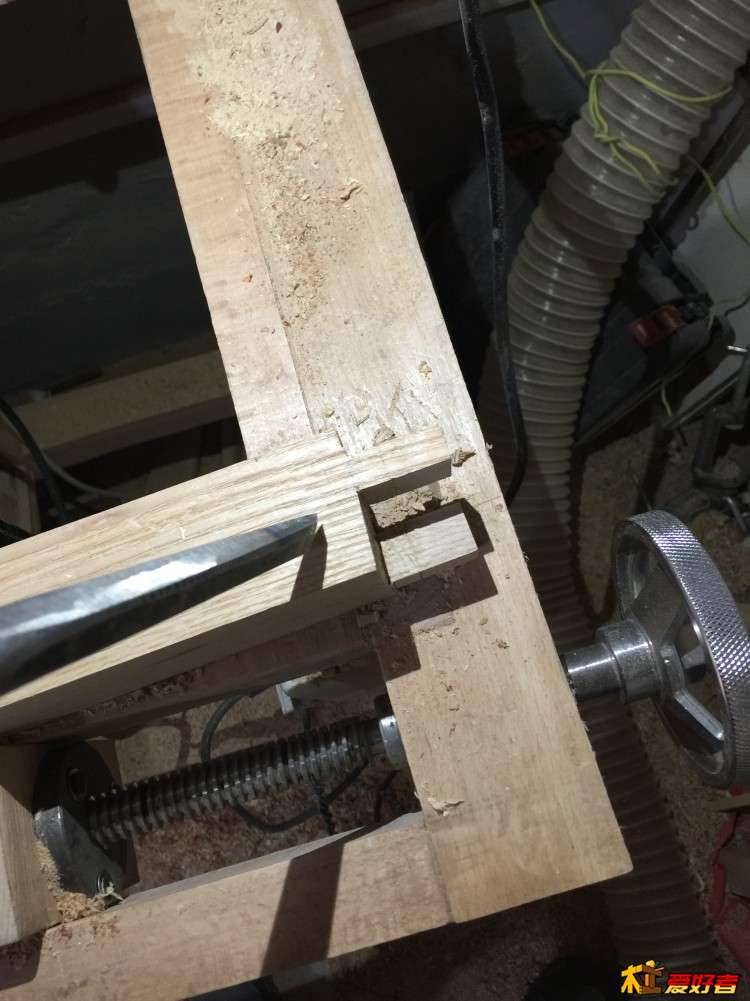

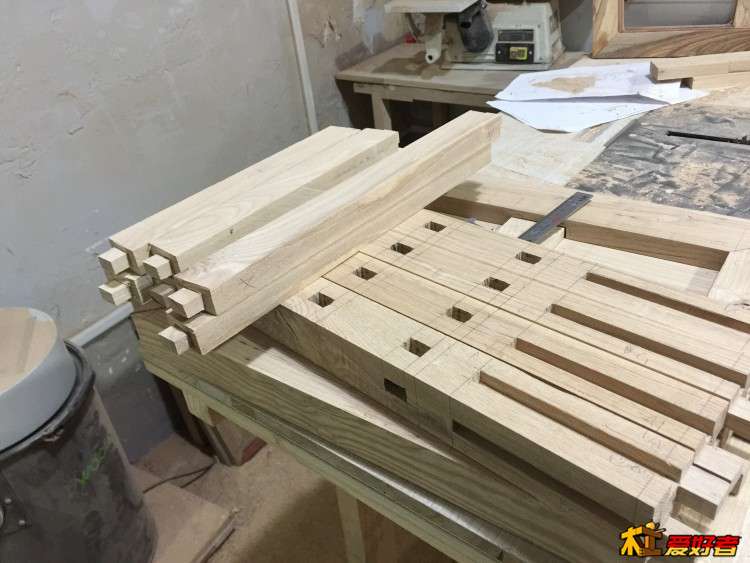

槽开完之后开始凿枨的卯

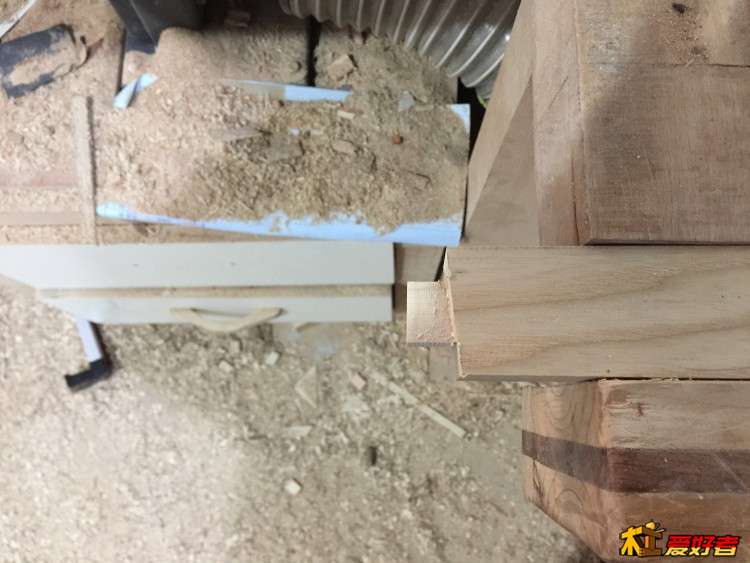

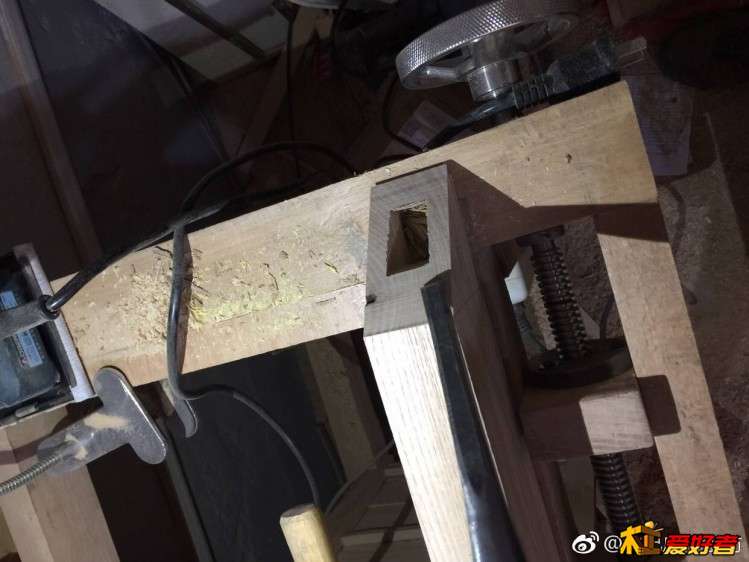

重点是下面要垫上工装凿，这样才能保证卯的复斜

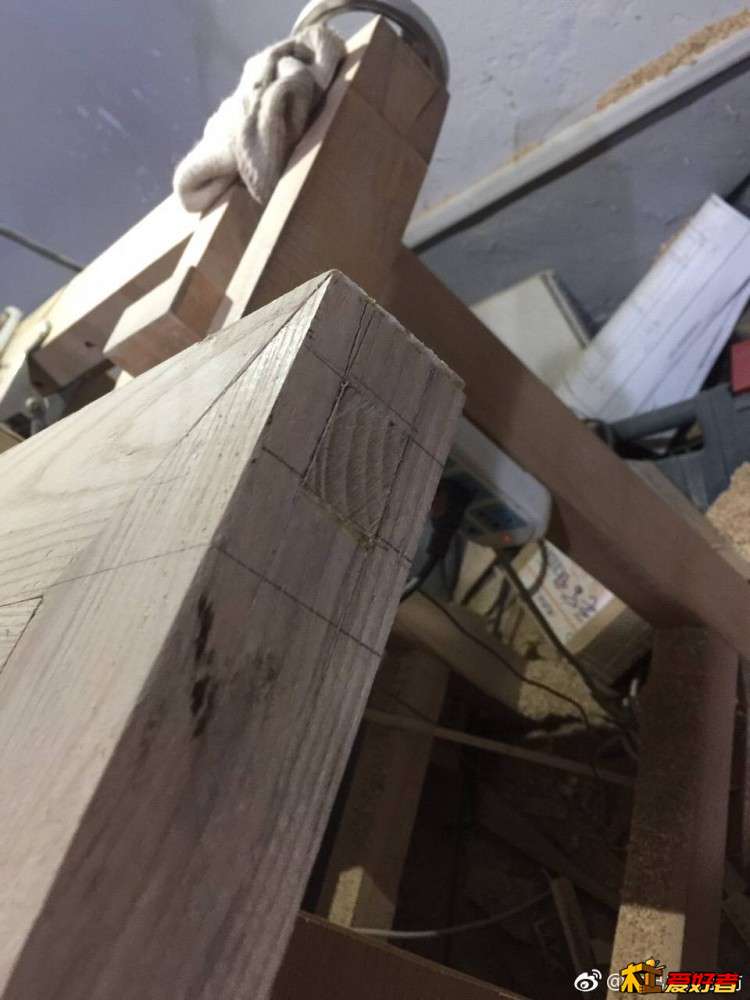

凿出腿足顶部的复斜

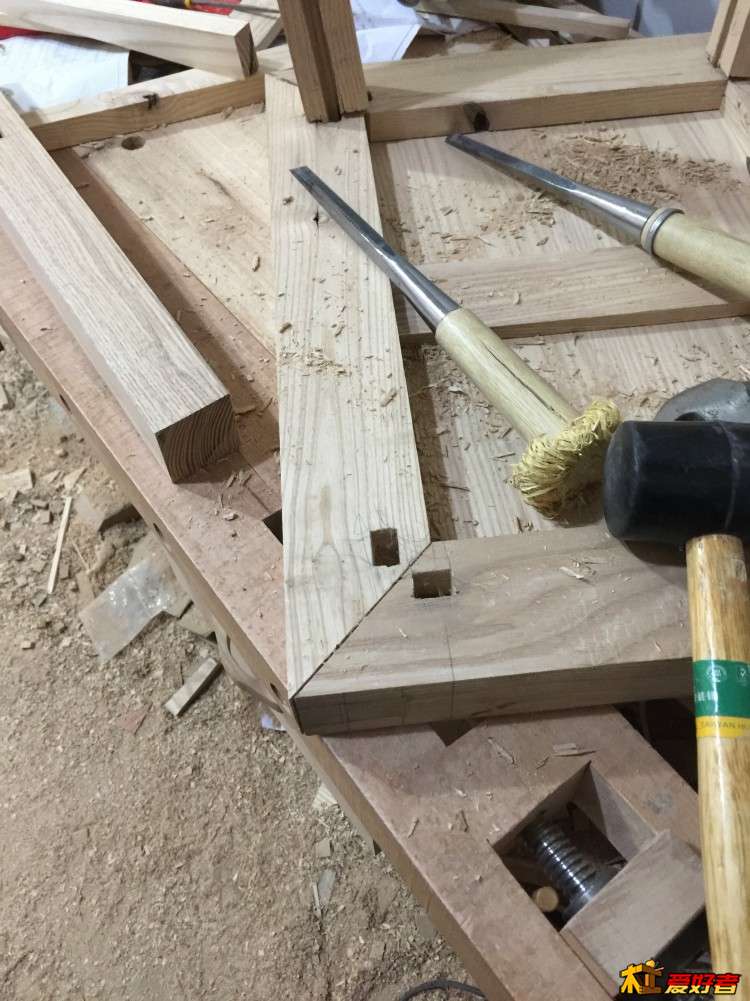

凿板上的卯

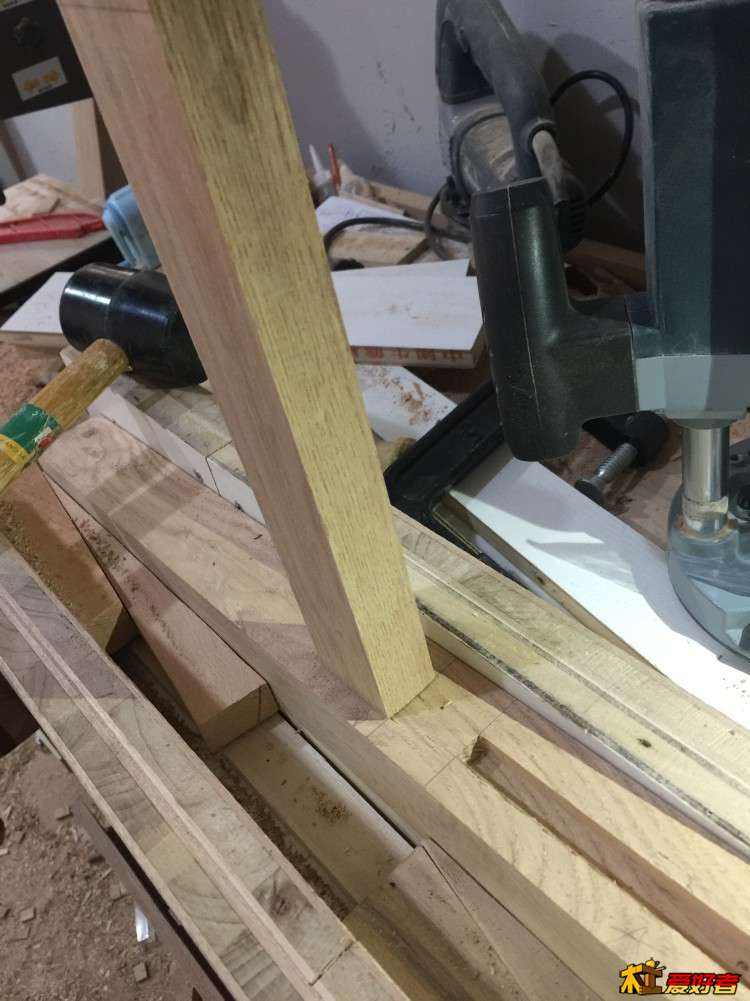

电木铣出牙板槽



全部卯榫做完后，下面的工序就感觉瞬间轻松了，无外乎就是开弧起线

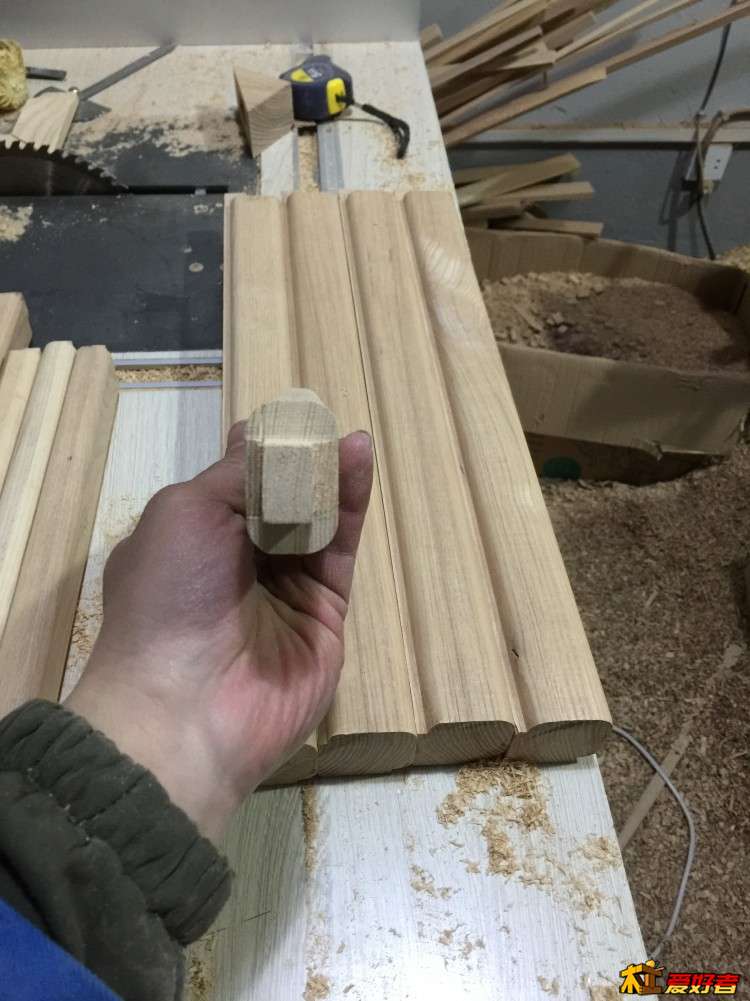

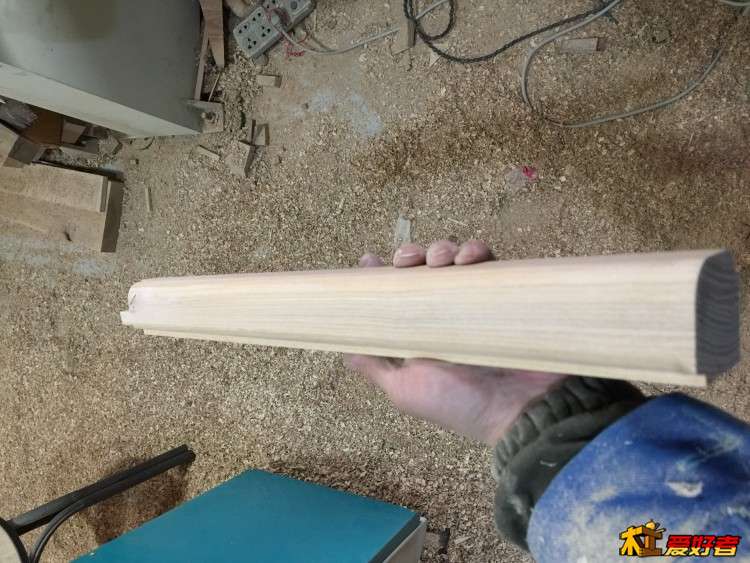

腿足外圆内方，底面也是4°的复斜

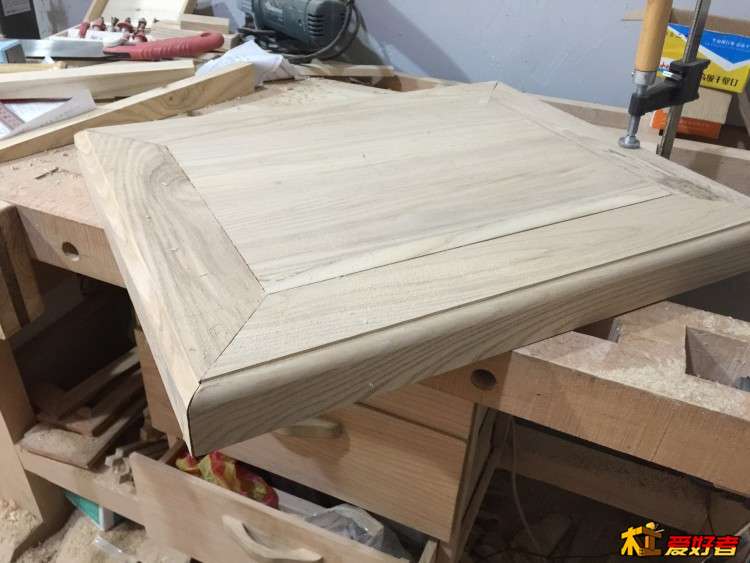

板大边及抹头开弧，长短枨开弧，主要腿足是外圆内方

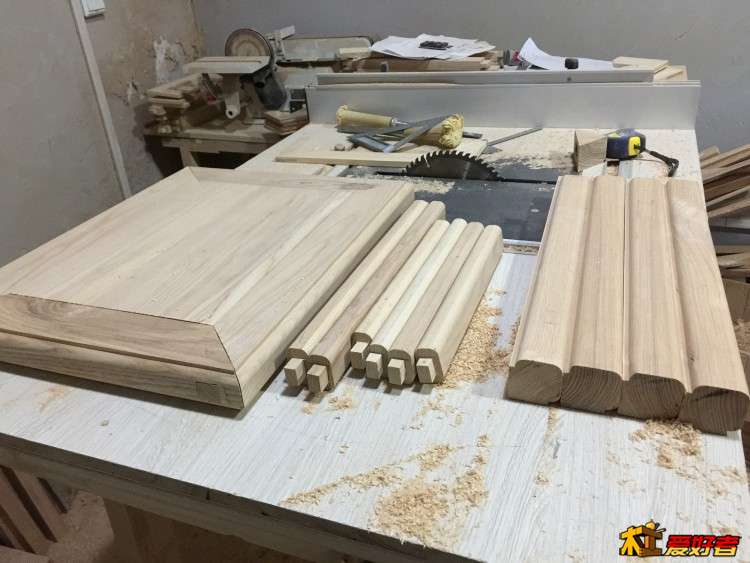

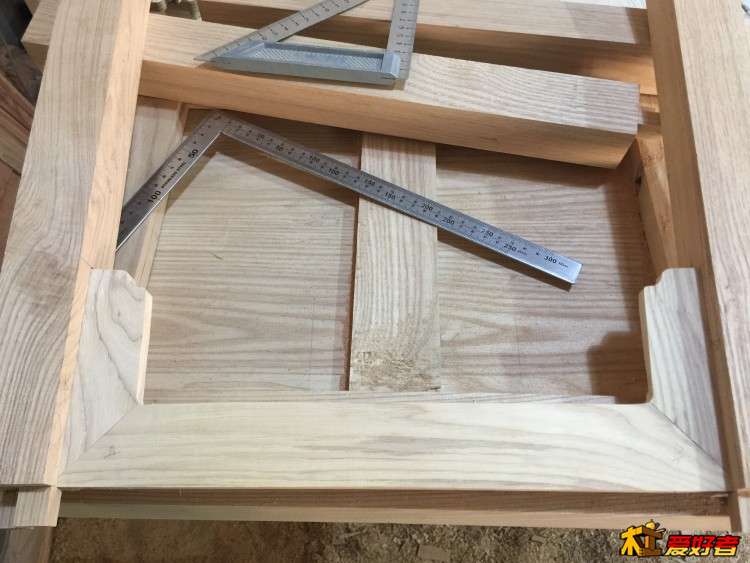

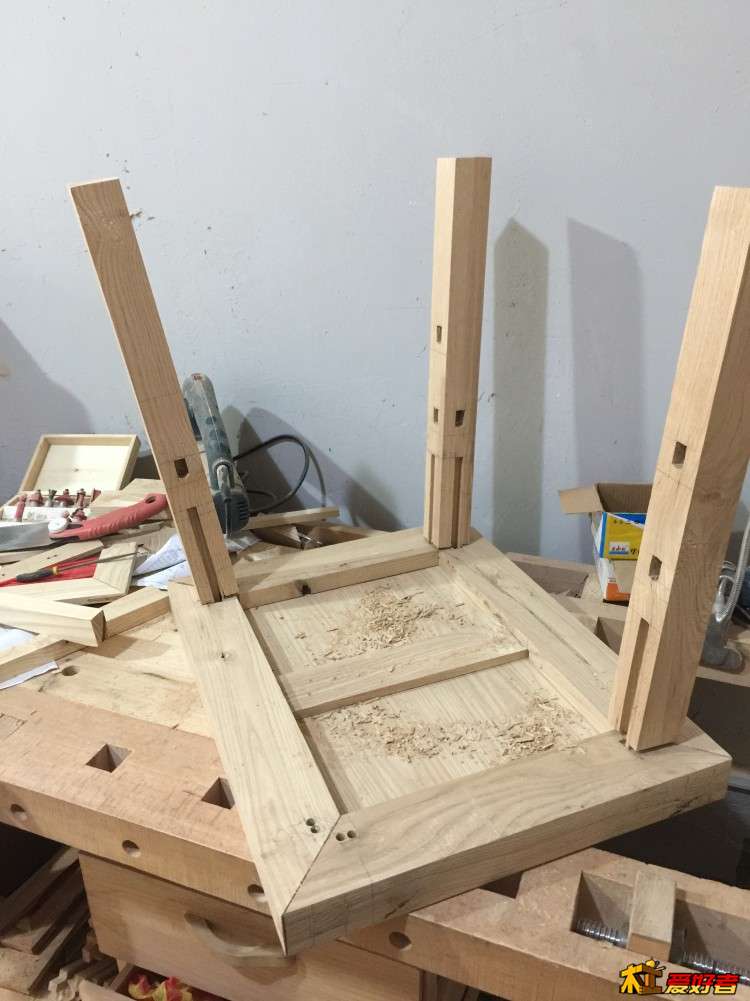

全部构件完成，开始总装

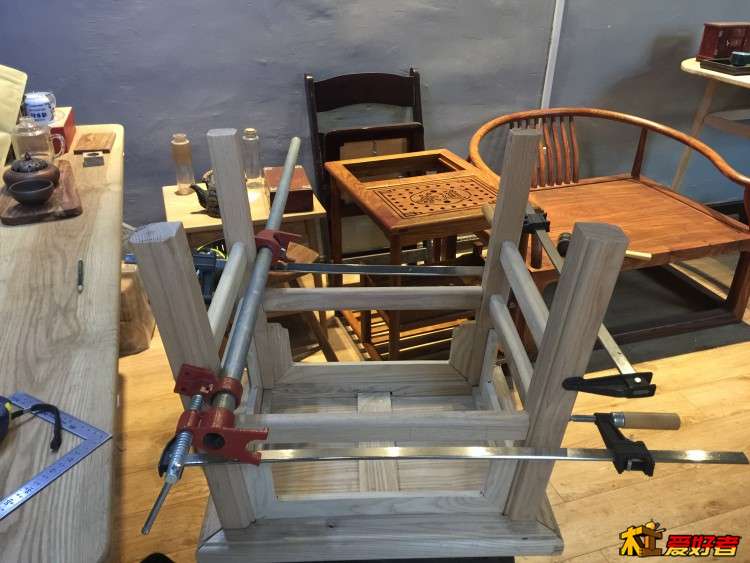

施胶上夹

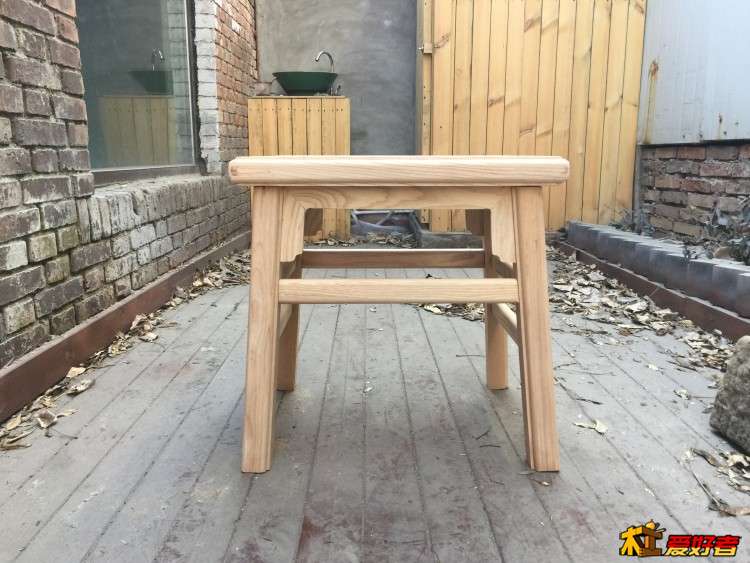

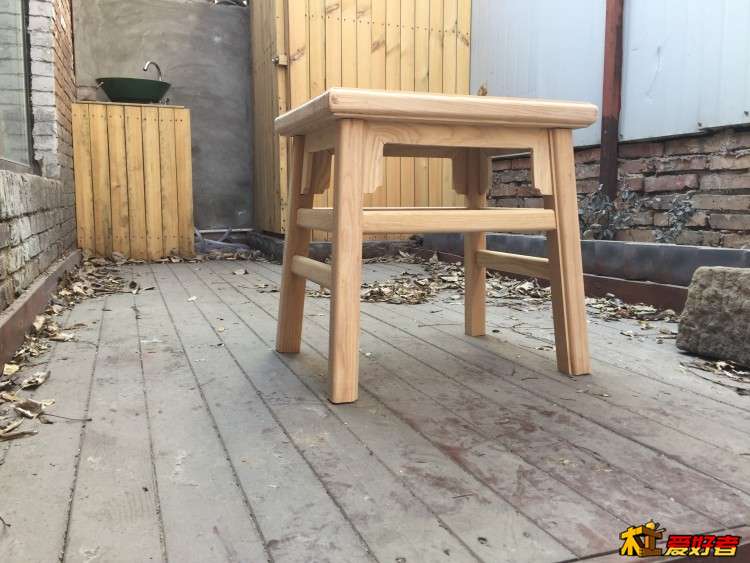

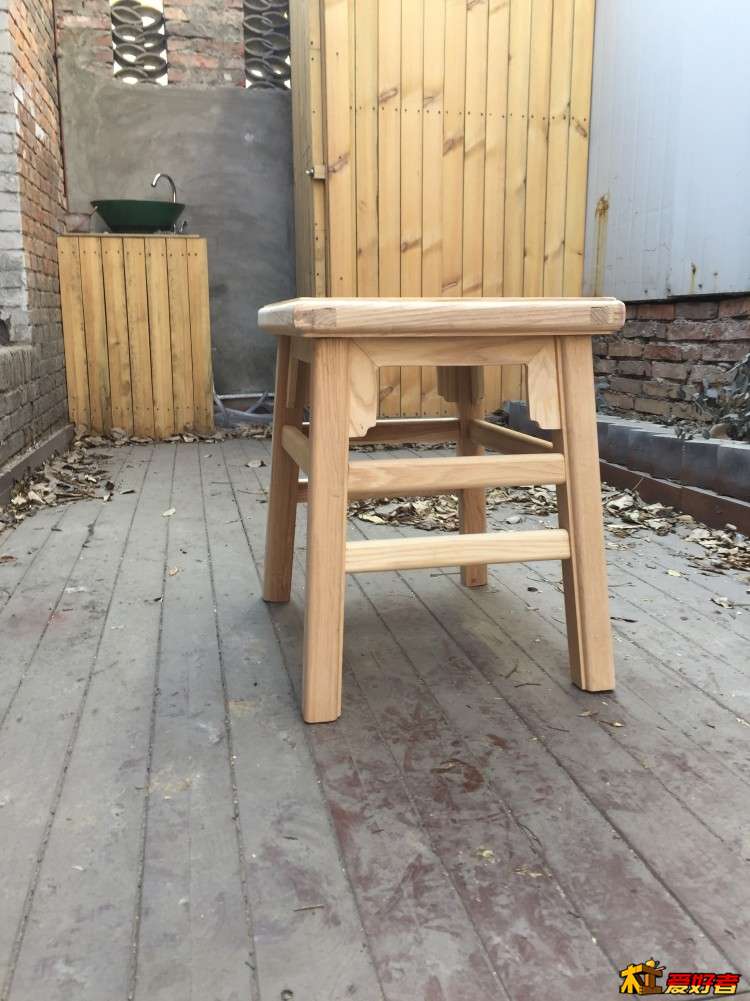

产品来出来晒晒，还没打磨和烫蜡，白胚






自己看看，已经有了一些明式的韵味了



白蜡的完成了，可以和花梨料头的对比下

这是花梨的连接

http://www.zuojiaju.com/thread-821497-1-1.html

个人感觉还是花梨的更有灵气。

两种材质的杌凳，不足之处很多，有同好的可以就事论事，多交流探讨学习，谢谢！

天剑狂

图纸原图链接
https://m.weibo.cn/3139776740/4208734534361055

温柔的海盗

这凳子做的太棒了，这教材做的更棒！
学习了，谢谢楼主！

yuewenqing

谢谢分享

前后左右123

好活

流淌的小溪

不错不错

daguan8

赞一个，有过程有图低还有典故出处，文学水平了得还不算，修为更胜旁人。我辈奇才！

safukusyo

就冲这么多图片 必须赞一个 找时间跟楼主学做一个

blackpp834

这一辈子跟你学做这个凳子就够了，不知肯不肯教？

gzlyl

感谢楼主分享！做得太好了。
能告知一下凳面和腿足做圆分别是用什么规格的刀吗？谢谢！

天剑狂

gzlyl 发表于 2018-2-19 07:51
感谢楼主分享！做得太好了。
能告知一下凳面和腿足做圆分别是用什么规格的刀吗？谢谢！

分别用不同半径的R角铣刀
