行距小了，感觉效果还差些了，为什么？

jncc

企鹅弟弟 发表于 2018-2-9 00:04
别叫大师，都是互相学习的~
我还在研究刻些什么好玩牌来玩，论坛里来来去去都是那几个图。

我在网上买了些图，加我qq1725954498@qq.com,共享

jncc

企鹅弟弟 发表于 2018-2-9 00:07
& k0 ]8 d  J3 L5 Y* G认真看看图是不是有瑕疵~

. K' c4 w8 X: d& I! ]2 A4 d! p不会看图
& a0 ]2 w0 Y) E' c4 ^

企鹅弟弟

jncc 发表于 2018-2-9 00:09
  \6 u% B$ b4 j) m4 {不会看图

' C1 z% d; `9 x, w+ t! v1 y/ i; `( D那还是认真看看消回差的问题咯。

jncc

企鹅弟弟 发表于 2018-2-9 00:12
那还是认真看看消回差的问题咯。

& l# k( r& t- P* m+ a5 z更高端了
8 W8 ]. O. g) |3 j8 o0 G

小豆包dd

企鹅弟弟 发表于 2018-2-8 23:27
没有呀，我用F600、行距0,01、2001平底尖刀，出单面46牌也就是五十来分钟这样。

我觉得这个速度非常慢啊。能那么快做完一个牌子，太神奇了。
. A3 d( h  X# G6 Z$ L

18904185355

鸡蛋

企鹅弟弟 发表于 2018-2-8 23:27
没有呀，我用F600、行距0,01、2001平底尖刀，出单面46牌也就是五十来分钟这样。

你这数据有问题啊，来我给你分析分析。
8 e% f4 J: Q; s' w' q5 M9 W5 E先说几个关键数据：
3 d) K* S% L; R  fF600毫米/分钟
- O7 E+ Y( r5 l$ e( Y! Z" H行距0.01毫米
雕刻范围40＊60毫米
% r# T' L1 s6 g) N. f60毫米除以行距0.01毫米等于6000行
* o( ^$ k9 C8 @' O" t$ p. k8 X. s每一行长度是40毫米，连起来就是240000毫米。
7 @9 a8 o' b! f$ ^" A. B也就是说用F600毫米/分钟的速度雕刻240000毫米长的路径，最快也要4000分钟，约6.6小时。

yt188

这个图 就这样，，有横纹。。。。。。。。。。。
; [+ w% t9 ^$ b  f

鸡蛋

jncc 发表于 2018-2-8 23:44
' |1 R3 |# k$ S4 k9 C/ \" A$ L请问大师，我的（如意）牌子上面的横纹，是不是丢步现象？且此处要比其它部位略低一点点，但表面是光滑的 ...

8 J+ c3 Z) q; g% E这个横纹在吉祥牌上也有，应该是机器的问题。

往事随风去吧

鸡蛋 发表于 2018-2-9 07:57
/ t2 o3 O. `0 P9 W6 x+ z你这数据有问题啊，来我给你分析分析。
先说几个关键数据：
: @8 L& V1 P# ?0 m7 J. ?6 bF600毫米/分钟

2 o3 }! L7 n& R* h你算对了的，可能是企鹅木友记错了。
实际上，以我看，这是机器问题，为什么底纹单单出现在和浮雕相接的零平面里，但单独零平面的地方没有（因为这时Z轴并不需要上下运动），问题不是显而易见了啥。
一般这种情况，都是丝杆问题导致的。或者丝杆间歇，否则丝杆固定座里面轴承问题，联轴器可能性很小。
还有试机，不要用这种浅色软木，浅色软木很容易遮盖问题的，要深色油性大的硬木，比如说紫光檀，黑酸枝等。

jncc

yt188 发表于 2018-2-9 08:08
这个图 就这样，，有横纹。。。。。。。。。。。

你是说这两个图本来就有横纹？

jncc

往事随风去吧 发表于 2018-2-9 09:06
1 _  G1 j4 @/ O0 Z# G你算对了的，可能是企鹅木友记错了。
2 N3 Y: ?$ k9 A8 _( Y实际上，以我看，这是机器问题，为什么底纹单单出现在和浮雕相接的 ...

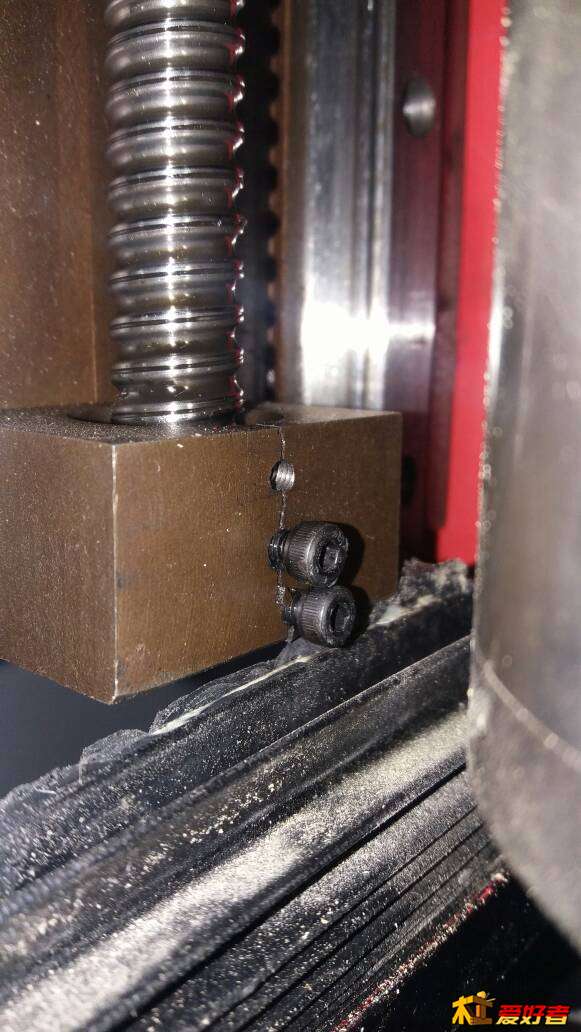

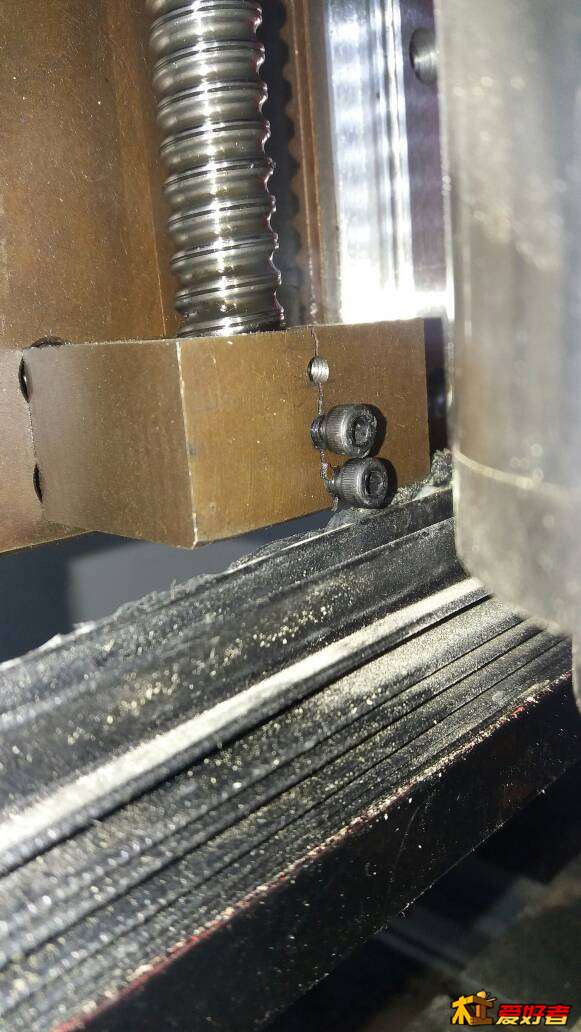

是的，丝杆尾座破裂，轴承掉出来了（刻“吉祥”牌子的时候）我看工作正常，没管它，刻完了，拆开机器才发现尾座破裂，昨天将轴承装回，并固定，只是重新装回，暂时没有好的办法，难道真是这个原因？
4 P- l9 W0 [; w& K


, P! h# T; l  E- {' O0 T8 z

jncc

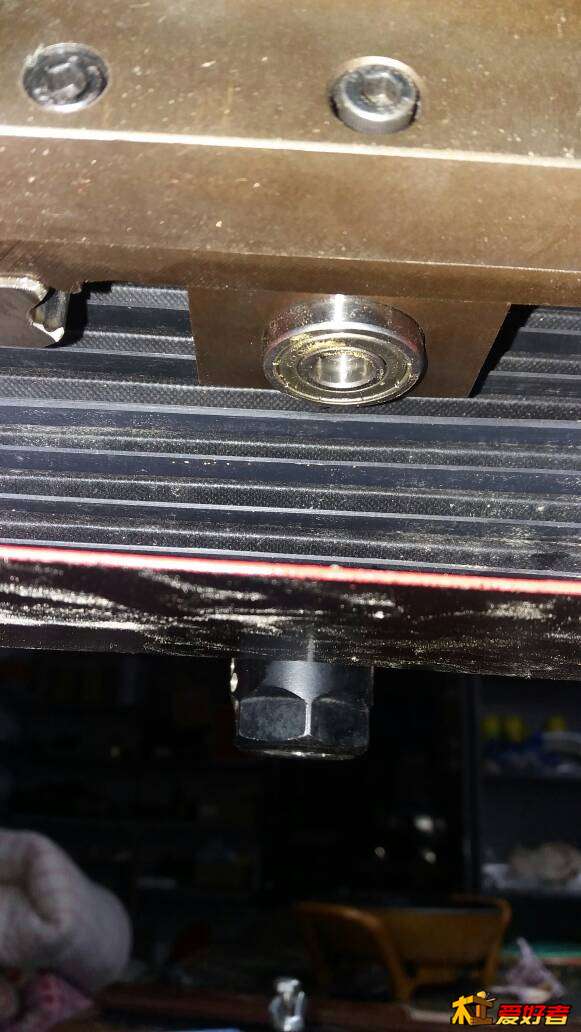

第二张图是我把轴承放回原处，还没按到位的时候拍的照片

hky9075

都是机械问题，净整些有的没的的玄学……

往事随风去吧

jncc 发表于 2018-2-9 09:26
是的，丝杆尾座破裂，轴承掉出来了（刻“吉祥”牌子的时候）我看工作正常，没管它，刻完了，拆开机器才发 ...

* o/ d' c  ?, _" a7 c- E+ l3 m这是丝杆支撑座，这个就约束丝杆径向跳动，不约束丝杆轴向跳动的，和底纹没有半点关系的，那个心烧不退木友，记得以前这头都是一样不装悬空着，小行程机器，一样干的好好的
# _- s& E. j' @# G* I我说的是丝杆固定座。
8 R5 ^% S# F3 b) Y- v: g不知道你的机器的丝杆固定座到底是正规的标准件还是非标件，但凭支撑座来猜想，可能是非标件，如果里面就两个深沟轴承的话，不到一丝的轴向间隙，已经足够出现肉眼可见底纹的了。
/ k  ]1 t, Y5 s# |或者先看看联轴器松紧情况吧。
