2018年倾尽全力装机，看精度提高几何。。。

 荐  火.. [复制链接]
fengqing1972
 楼主| 发表于 2018-2-5 22:32:02 | 显示全部楼层
fyhf3 发表于 2018-2-5 22:24
% Z4 y" s0 ]! O* l利害了我的哥，专业的吧

; s. v6 U% c2 K' z% p, \2 V/ _1 Z谈不上专业，就是想把爱好尽力做好。论坛里大师多得是，不敢班门弄斧。互相学习
0 D+ n0 m. j+ h" _1 k/ O, V+ X( D
回复 支持 反对

举报

马夫
发表于 2018-2-5 23:24:12 | 显示全部楼层
A5系列已经开始淘汰了  所以我有很多可以用了  有精力搞机架就请教楼主赐教一下7 t, J3 p1 P/ T/ G! [+ I9 V4 M+ g
回复 支持 反对

举报

fengqing1972
 楼主| 发表于 2018-2-5 23:42:17 | 显示全部楼层
马夫 发表于 2018-2-5 23:24
* X2 G! o0 N$ W0 DA5系列已经开始淘汰了  所以我有很多可以用了  有精力搞机架就请教楼主赐教一下

9 j. h! j+ K( D$ t# Q有问题说，一起想办法共同进步' E# i3 i$ s( I' {/ ~  a. V3 U: i
回复 支持 反对

举报

guxunfen
发表于 2018-2-6 10:12:04 | 显示全部楼层
4 n2 t* p; e( z% W  _" ]2 s# z" {
高标准机器啊
回复 支持 反对

举报

fengqing1972
 楼主| 发表于 2018-2-6 14:57:54 | 显示全部楼层

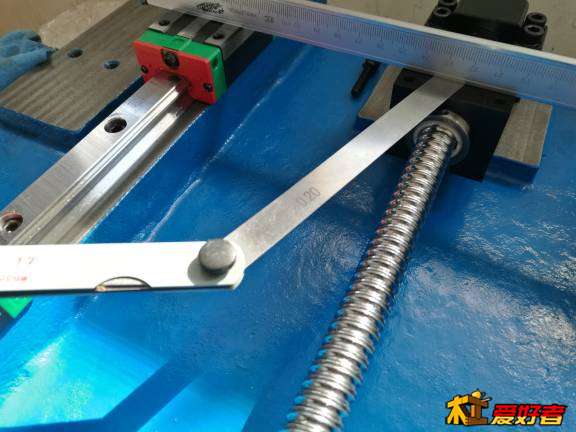

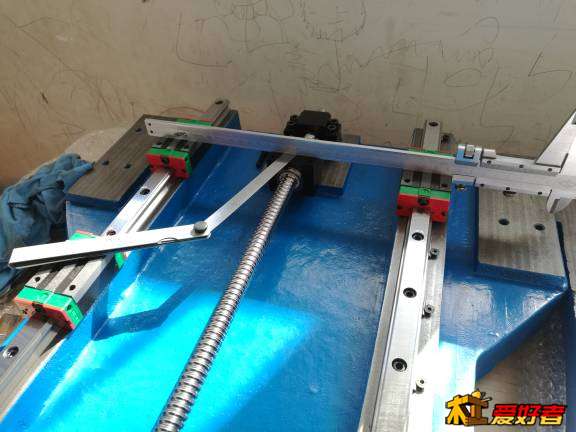

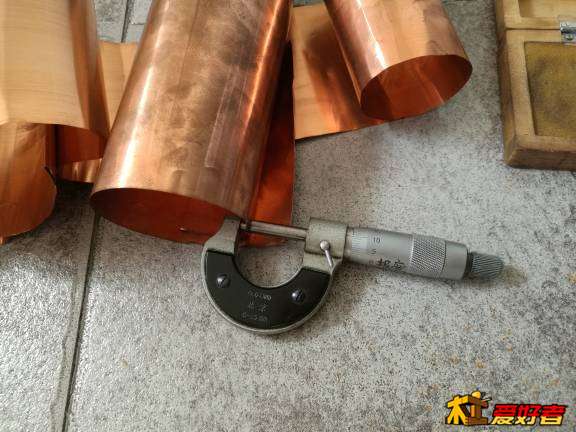

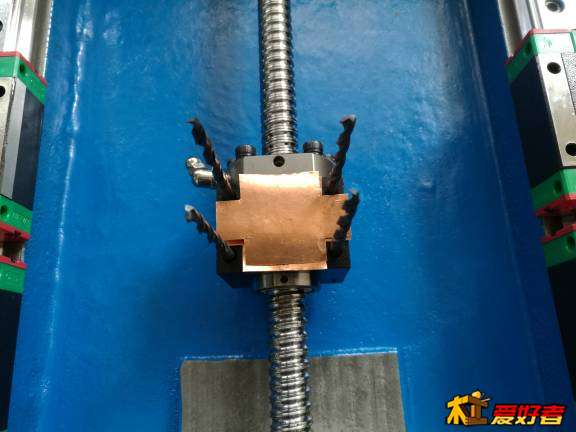

继续更新。。。安装发现丝杆支撑座 与滑块安装面的高度相差0.2mm，准备的铜皮用上了
9 v# `$ Y5 r) U5 P 145751e2k3n0gaj70280u8.jpg
+ B- x2 R! f  @. K9 H 145752nsbvb87la8lnvrlt.jpg 8 o$ P1 ]3 c2 P  @" {* T
145752q70gnwwgq6aag7t6.jpg / ?; x6 R( z$ ~$ F* K6 p8 @
145753veey1lliym8jk8lg.jpg 7 R+ p7 J; u/ D2 d9 E) z, z& d7 f
回复 支持 反对

举报

youyouwf
发表于 2018-2-6 17:38:12 | 显示全部楼层
fengqing1972 发表于 2018-2-6 14:571 G/ u  x. M; J9 Q4 R
继续更新。。。安装发现丝杆支撑座 与滑块安装面的高度相差0.2mm，准备的铜皮用上了
# q/ M. ]+ i* Q# d2 l; \
精益求精啊         不行，看了你装机，我该回去把我的机器拆了重新装一遍
3 P6 x$ t8 T6 T. u& A( a- N! H
回复 支持 反对

举报

fengqing1972
 楼主| 发表于 2018-2-6 19:02:46 | 显示全部楼层
youyouwf 发表于 2018-2-6 17:38& `; h5 B& q) S# W: {0 W. z- S# S
精益求精啊         不行，看了你装机，我该回去把我的机器拆了重新装一遍{:1_ ...

' \6 g) p8 M! H0 Z# `/ M把事情做好，让自己不断成长
" g. I. K& S, i, `9 T
回复 支持 反对

举报

t2930
发表于 2018-2-6 21:31:27 | 显示全部楼层
fengqing1972 发表于 2018-2-5 21:55+ u) j1 n$ Z) k$ ~1 e4 l2 W
学习了

8 o1 N2 ]! I, V, p: u  v打丝杆轴头，其实只是测得丝杆座轴承跳动，如果是推拉，也是丝杆座总成的刚性及间隙。测丝杆螺母的转动跳动还真没那么简单，我的认知力觉得只有干涉仪可以，倒是测丝杆及丝杆座总成的刚性及间隙，可以打丝杆的负载比如工作台或机头，推拉法，推 缓松停位 拉 缓松停位，这个表偏差就是间隙，大力推拉带来的表偏差就是刚性。. D; M& K8 L. b* b% Y+ P
回复 支持 反对

举报

t2930
发表于 2018-2-6 21:37:13 | 显示全部楼层
fengqing1972 发表于 2018-2-6 14:57
# _5 X$ H1 K5 s4 U- z; k+ S继续更新。。。安装发现丝杆支撑座 与滑块安装面的高度相差0.2mm，准备的铜皮用上了
/ }$ i7 K" m1 a5 H
丝杆螺母座不是这么装的吧，丝杆螺母座本来都不跟丝杆螺母同心，它跟导轨孔比螺丝大一MM一个意思，自由可调的。工业机都是留1-2MM以上间隙的，这是法兰安装模式，加工中心螺母座大多一体到工作台或机头，那个面都是靠铲修正，加工到位很难也不能指望。小机器都是螺母座侧面螺丝与顶面螺丝交替松紧自摆正，跟BK12BF12安装模式一样的。都是听导轨老大的自摆正大法。工业机丝杆座几十斤一个，轴承刚性也很强60度接触角的还口径大，整体有足够高的刚性，都是验棒修正法。
回复 支持 反对

举报

雕刻机之神
发表于 2018-2-6 22:11:00 | 显示全部楼层
t2930 发表于 2018-2-6 21:37
4 t- G$ E/ Q( Q- C* k# Z/ e丝杆螺母座不是这么装的吧，丝杆螺母座本来都不跟丝杆螺母同心，它跟导轨孔比螺丝大一MM一个意思，自由可 ...
& B: P+ G, F# o  ~6 O7 B4 m4 f
不错
4 i& }) L9 {* V2 w
回复 支持 反对

举报

fengqing1972
 楼主| 发表于 2018-2-6 23:04:43 | 显示全部楼层
t2930 发表于 2018-2-6 21:31
/ _, V2 p6 i. k& W  i$ m- @打丝杆轴头，其实只是测得丝杆座轴承跳动，如果是推拉，也是丝杆座总成的刚性及间隙。测丝杆螺母的转动跳 ...

- e; r% B* m0 T; ~+ ~受教了。我只是想检测下固定座的轴承窜动，间隙已经超出了要求，下午跟淘宝卖家协商好退回。9 W1 J5 x3 B* f  g" E
回复 支持 反对

举报

fengqing1972
 楼主| 发表于 2018-2-6 23:15:10 | 显示全部楼层
t2930 发表于 2018-2-6 21:37# O) N0 f& D3 A' A
丝杆螺母座不是这么装的吧，丝杆螺母座本来都不跟丝杆螺母同心，它跟导轨孔比螺丝大一MM一个意思，自由可 ...

# P" Y/ y: s: G% i# I: E4 w2 E7 V( `是的，你说的是标准装法。我这个机子如果不先把丝母侧面螺栓上紧，工作台上了后没法下手了。只有想了这个办法尝试下。下午试了下手转动丝杠很轻松。让你见笑了
回复 支持 反对

举报

fengqing1972
 楼主| 发表于 2018-2-6 23:21:42 | 显示全部楼层
本帖最后由 fengqing1972 于 2018-2-7 00:27 编辑
" t) u: K2 V1 \( t6 ?" ]- i. k2 }2 f* M5 W* B( X
”滚珠丝杠支承座的安装方法“标准的发给大家，我的方法不是标准的。请大家还是按标准的来，别误导大家了。再次感谢“t2930”和“雕刻机之神”指出问题
滚珠丝杠支承座的安装方法.doc (262.5 KB, 下载次数: 278)

! n  L8 e" m. E6 ]% S5 l: Q/ l/ n& _8 A0 p6 m; i: n( w+ ~
回复 支持 反对

举报

tomkan548
发表于 2018-2-7 00:15:45 | 显示全部楼层
楼主好机机，不知道爱尚的度总做不做铝板机，无电梯老小区，铸铁的机架，我表示扛不动
- c. y' }9 b7 r, J; V" ^' ?8 e$ w
4 `6 A7 I. a2 _. E( s# d话说铝板机什么行程， 多少钱搞的
) ^7 q  d) o3 [  c  a3 u: J& h
回复 支持 反对

举报

t2930
发表于 2018-2-7 00:15:58 来自手机 | 显示全部楼层
fengqing1972 发表于 2018-2-6 23:15/ A2 c0 x9 H1 H. @+ `% r" `& E
是的，你说的是标准装法。我这个机子如果不先把丝母侧面螺栓上紧，工作台上了后没法下手了。只有想了这个 ...

6 y( e4 @7 I0 O( i. [难得有网友认真发帖装机过程，我也认真凑下热闹，嘿嘿
回复 支持 反对
