- y& v4 d+ W: s請問有mach3原點和限位的詳細設定嗎

每轴安装好两个限位开关，如机器小也可以每轴安装一个，就像我这样装，都是低电平有效（也就是机器运动到开关是开关的两根线接通）
端口多可以每个开关接一个端口，也可以把每个开关的两根线并联（也就是每个开关的一根线和另一开关的一根线连着接到控制器输入端口上，另一根线和别的开关另一根线连着接到控制器的负极上）
原点开关则安装在限位开关向内一点（也就是在各轴的负方向端有一个就可以了）

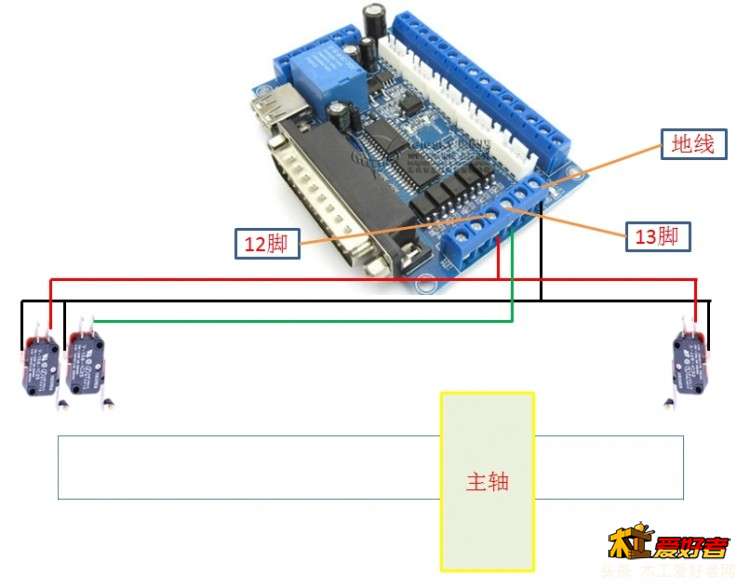

1 `2 W, {4 I) N5 `; r) ~简单做工个示意图

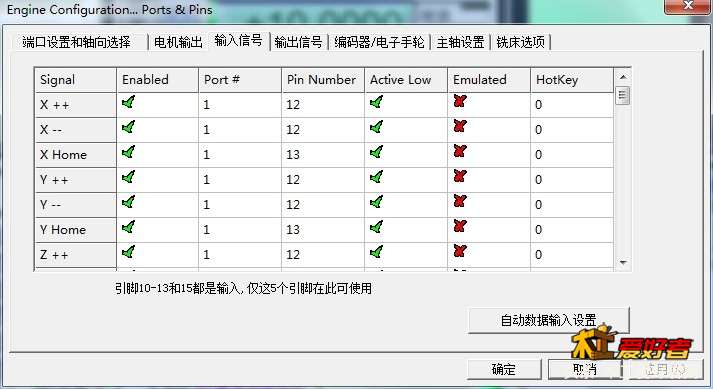

安装好几个轴的开关后就是mach3的设置了，我的几个轴只用一个端口做限位所以都几个轴都设了12脚为限位
原点开关也是用那个限位的开关，只是接多一根线到13脚，所以原点设置为13脚
9 i) o; y1 |+ p  e3 ^2 I7 W# r
; z% F8 f, G9 X% q9 n2 I6 Q

13739052910

nini21800 发表于 2018-8-18 21:15
# |$ ^) ~; [+ ^' j1 P每轴安装好两个限位开关，如机器小也可以每轴安装一个，就像我这样装，都是低电平有效（也就是机器运动到 ...

謝謝您,再請問如您圖中的機械式開關,過了原點就會撞壞了,才會到限位開關
: T" J5 b' B& K6 f! x. N8 o

nini21800

13739052910 发表于 2018-8-18 21:54
  V+ R8 s6 H2 m% b/ S' }謝謝您,再請問如您圖中的機械式開關,過了原點就會撞壞了,才會到限位開關

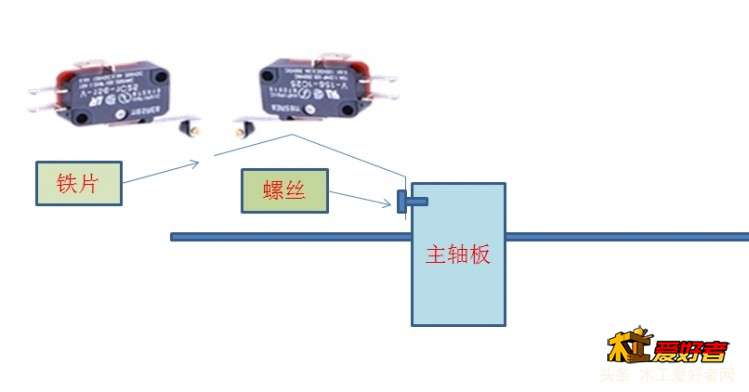

; g  `! B  r; Y! y" W' }不要安装在主轴等能撞到的地方，安装在空隙的地方，靠近Z轴，Y轴、X轴运行的两头，用一带弹性小铁片折弯小小螺丝装在几轴上面，能刚巧碰到开关的小轮子就行，如下图。（最好是用光电开关，准确性比机械的高多了，限位和原点开关也可以同用一个开关）
- d0 \% p! |6 J) e3 a

  o& ]( E9 b5 j: k( O' Q. P" C! {

13739052910

了解了，感謝您
, ^3 X5 R$ ~+ q4 l8 ]7 [

anqun86

跟我的差不多，我的基本没有手工活。。。

nini21800

anqun86 发表于 2018-8-19 21:16
# E& {4 n( G+ H( ]( M跟我的差不多，我的基本没有手工活。。。

5 r( H( ^7 o+ e9 r9 d2 ?3 }8 |做好丝杆消回差机器精度就上来了，不知亚克力的会不会在雕刻过程中变形，雕木头应该也够用了。主轴用775就小了点，这货噪声大速度慢，同心度还差。
) ?/ ~1 d. @5 f: g0 c9 Q

anqun86

nini21800 发表于 2018-8-19 21:24
做好丝杆消回差机器精度就上来了，不知亚克力的会不会在雕刻过程中变形，雕木头应该也够用了。主轴用775 ...

本来想用全铝的，不想自己动手，所以用亚克力，亚克力也是硬塑料，变形没这么容易，而且跟机身跟帖！全铝淘宝报价要900，真的很贵！
