求助：浴霸接线问题！

13421349847 · 发表于 2018-1-26 17:39:49

吹风那里有问题

phqpjw · 发表于 2018-1-26 18:03:01

本帖最后由 phqpjw 于 2018-1-26 18:05 编辑


下边白色和蓝色的线对调。你这样接只能开了风机才能加热。

8888884566 · 发表于 2018-1-26 18:59:14

phqpjw 发表于 2018-1-26 18:03 5 Q- t- J/ ?+ C3 B; N$ D: d8 Y L
下边白色和蓝色的线对调。你这样接只能开了风机才能加热。

原来就是对调的，结果不行！我给掉了个方向一样，就没有再调过来了！十分感谢！可能这个开关少个公能！

游荡的孤魂 · 发表于 2018-1-26 21:25:08

我只想说这个应该不浴霸原装开关

Loiu123 · 发表于 2018-1-27 05:01:06

把火线全连通，吹风机的线分三根与热风、吹风、热2并联，那么你开热风的时候，吹风机也联通了，

Loiu123 · 发表于 2018-1-27 05:11:52

吹风机不单独使用，热1使用的时候，吹风机也工作，热2工作的时候，热1是工作的。

8888884566 · 发表于 2018-1-27 07:34:01

Loiu123 发表于 2018-1-27 05:11 ! S2 ?' Y# h& J, z
吹风机不单独使用，热1使用的时候，吹风机也工作，热2工作的时候，热1是工作的。

我就是想按热1吹风不按也工作，每次都要按两个键！

抗看看 · 发表于 2018-1-27 08:48:29

32楼正解

抗看看 · 发表于 2018-1-27 08:50:26

所有的蓝色线与那根红色线串联进每个开关的第一个端子，控制线分功能进另一个端子

8888884566 · 发表于 2018-1-27 12:38:25

Loiu123 发表于 2018-1-27 05:01
; c2 z2 U# t/ [2 D6 C把火线全连通，吹风机的线分三根与热风、吹风、热2并联，那么你开热风的时候，吹风机也联通了，

那样给一个吹风，热风就全开了

scxj · 发表于 2018-1-27 16:55:41

本帖最后由 scxj 于 2018-1-27 17:17 编辑

phqpjw 发表于 2018-1-26 18:034 ^, B, r* i" ~ c
下边白色和蓝色的线对调。你这样接只能开了风机才能加热。

这种改法不可以！！！！这会造成开了加热，而没开风机使浴霸起火或烧毁！！

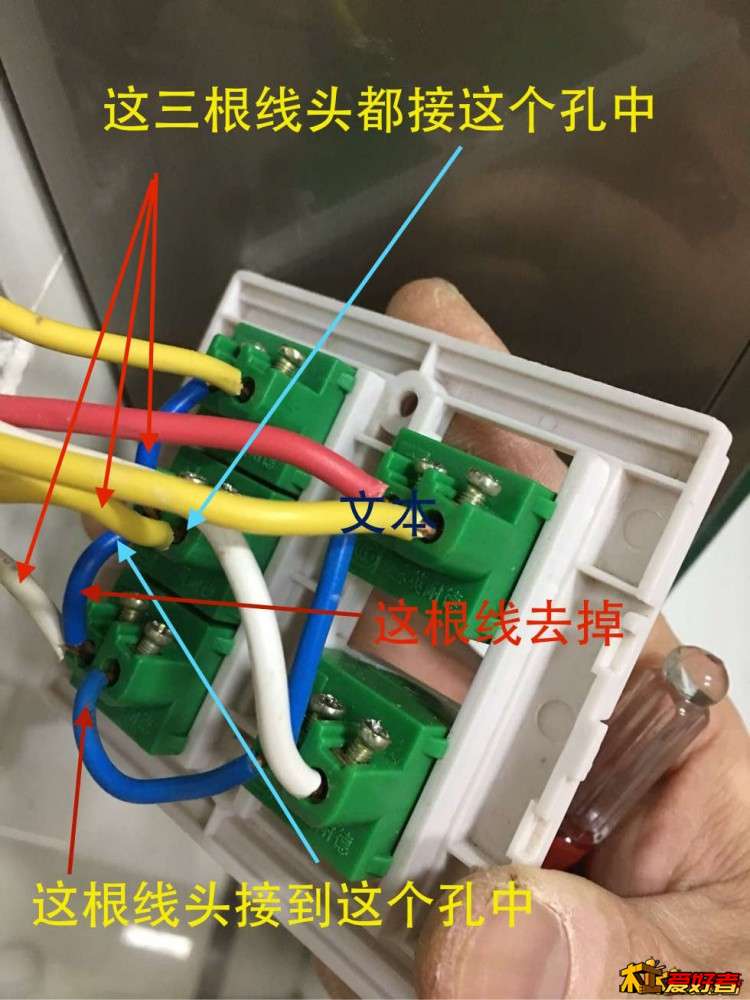

如果你想按下开关风机和加热同时工作而不是按风机、加热两个开关，那很简单：把吹风开关上的所有线去掉，按照下图中的接法就成～当按下中间的加热开关时，风机和加热器同时工作，再按下右边的加热开关时另一加热器也工作，如果没开风机，按下右边的加热开关，加热器电路不接通，保证了无风加热的危险不发生。

sfwsph · 发表于 2018-1-27 20:46:38

8888884566 发表于 2018-1-26 14:00
$ ^" G/ u# b B- o& C( m, t转！但每次开热风时候都要先开风机，比较麻烦！

本来就是这样啊，

8888884566 · 发表于 2018-1-27 23:06:21

sfwsph 发表于 2018-1-27 20:46 # Y" b& i$ y5 m: t. b- u. g
本来就是这样啊，

应开取暖，风机自动转！

果味Vc · 发表于 2018-1-28 11:53:03

蓝线起到总火线接力的作用，如果蓝线全部换成红线，楼主就不太绕晕了。楼主写吹的那个地方，右侧孔的蓝线接在左侧孔，和另一个蓝线接一起，白线接在右侧孔里就没问题了。

果味Vc · 发表于 2018-1-28 12:29:08

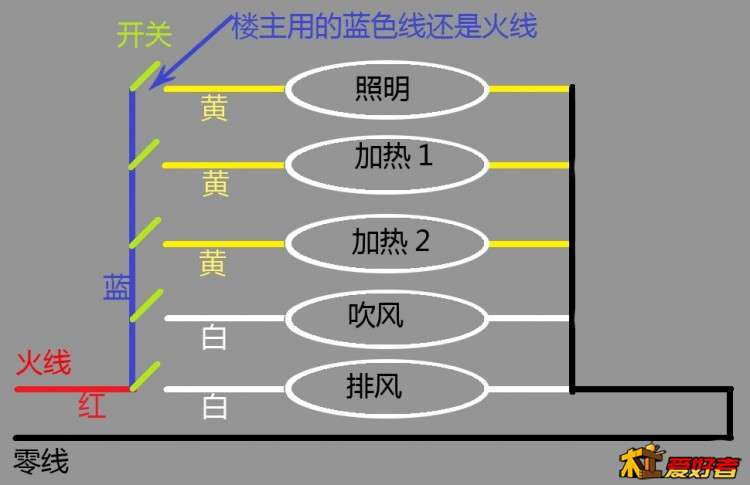

参看电路图
