本帖最后由 konamiliu 于 2018-1-24 22:51 编辑 ; n- ` n {& Q% ?! {) D" W
8 e" Q e9 C* M6 z注册论坛应该有7、8年了，一直没有发过关于作品的帖子。在做女儿房间实木吊灯的第二天，刚刚好看到论坛首页发起“第十九届DIY达人大赛吴新工具杯”的帖子，遂做了参加的准备，权当交流。由于工作的关系，平时玩的时间很少，整个过程断断续续大概持续了3个月，够长的，呵呵，但是玩嘛，贵在开心就好，设备和技术都有限，不要拿精品来比。照相工具用的是小米，效果也一般，还请见谅。制作背景 8 U/ X, M; [) [% V

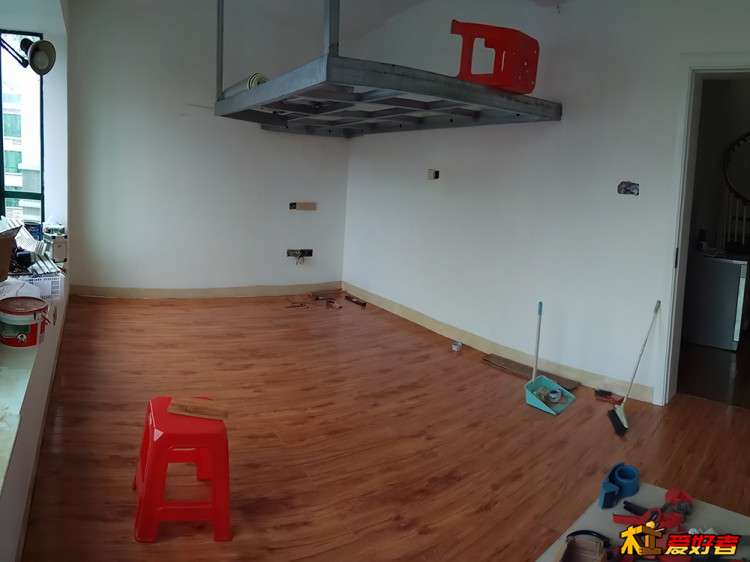

由于女儿之前房间太小，已经满足不了熊孩子的学习玩耍的要求了，所以将书房和原来她的房间打通合二为一，考虑到空间利用的问题，所以用方钢做了隔层作为睡觉的地方，下面就是学习生活的场所。! J. k" k7 I7 v% A

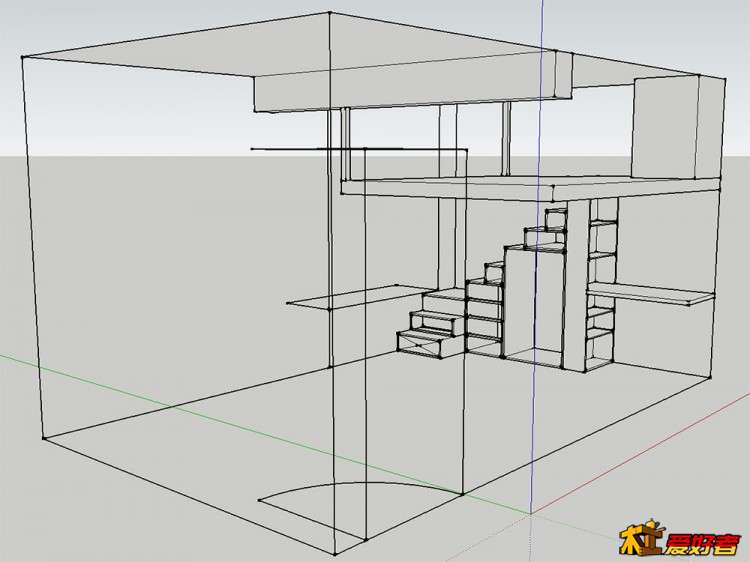

, b1 P e* y8 | v6 [8 A下图是整体布局，楼梯打算用指接板做柜子和抽屉组合，右边有个书柜和书桌用来学习。
% c, V n& p6 j( @& p: i7 U) G/ S5 S/ N% r
4 S7 F% h0 Y2 u- Y/ P1 r" N0 V% u5 d1 I) ` R! ?* j
之前的灯全部拆掉了，由于风格的不统一，所以需全部更换，遂打算自己制作。

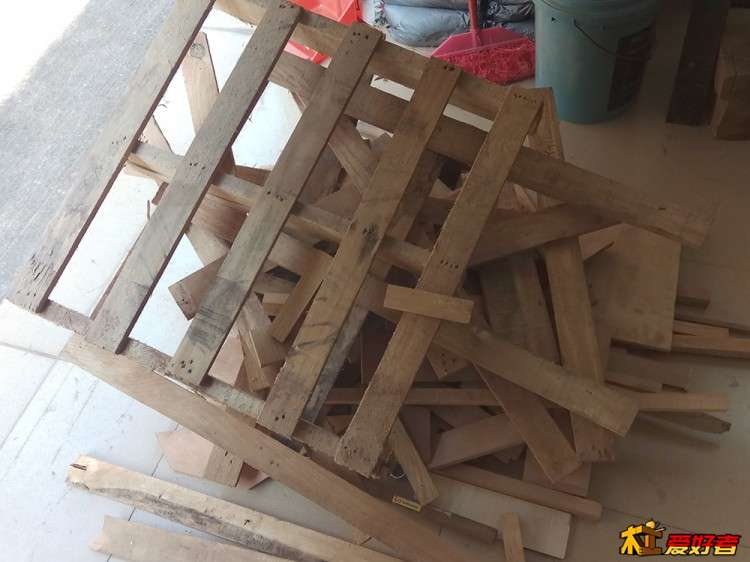

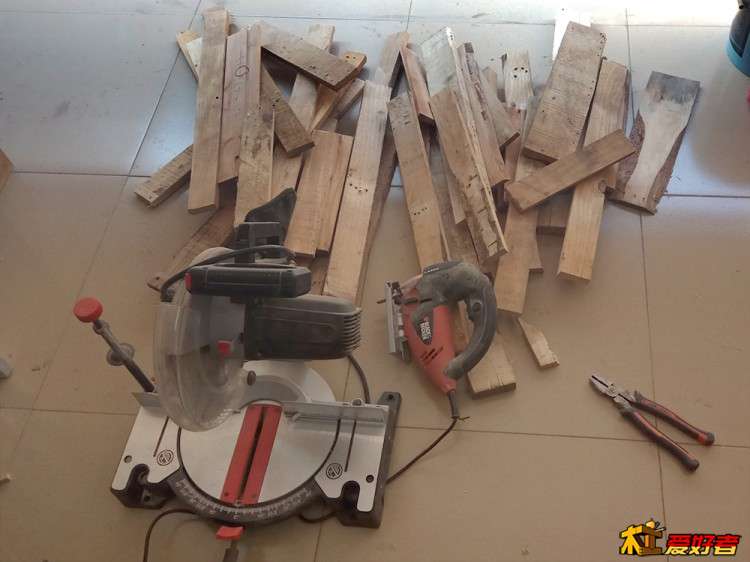

2 Q0 G) ?% |5 D3 B9 ]1 M4 X% b制作过程1---材料的准备过程 吊灯考虑到重量的问题，用了松木和杉木，而且有现成的小料和买设备过程中物流用到的架子，这些东西堆在工房有3、4年了，一直没扔，刚好一起处理掉。
( U6 B1 E) |2 B3 T, N有钉子，耐心的拔。8 @9 G' Y9 U1 x; G/ J3 i

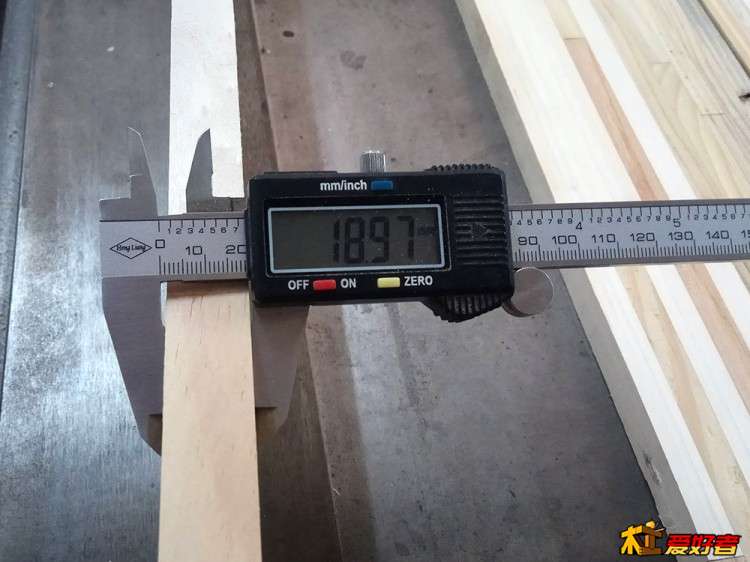

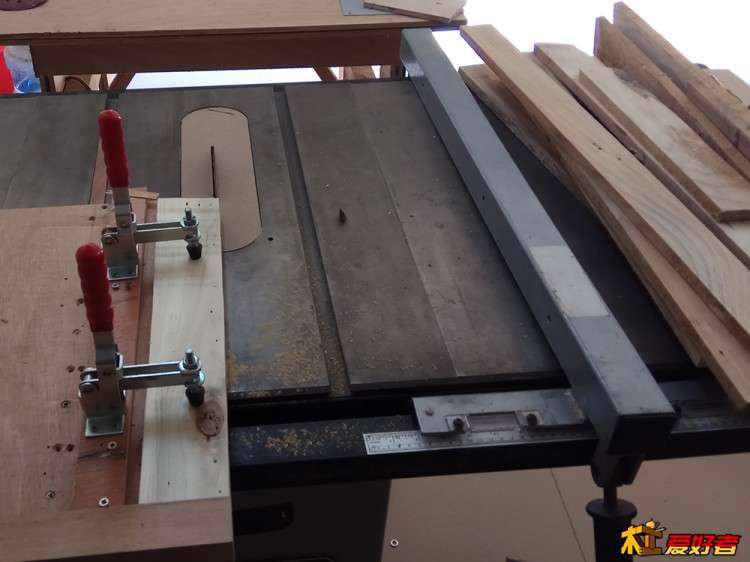

# w& I" u b0 a H, ?, z7 M过压刨，得到等厚的材料。然后用推板附件对长的一边进行取直处理。附件能成几倍的提高你的工作效率。当然最重要的还是能够提高操作的安全性，毕竟diyer，安全是排在第一位的。
; i3 c9 ^( D6 p* N' L0 {' R" Y \+ j2 y
+ @" a6 i3 C4 c0 q

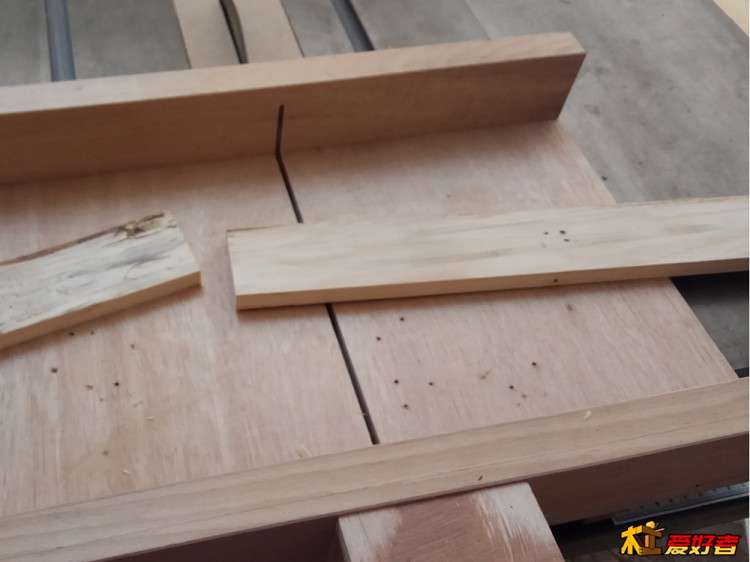

取直一边后，用横切推台，对有虫眼的、腐烂的、白皮等进行处理，这一步得到长短不一的，宽度不一的小木板。
, I% U1 m- C' R9 x. r

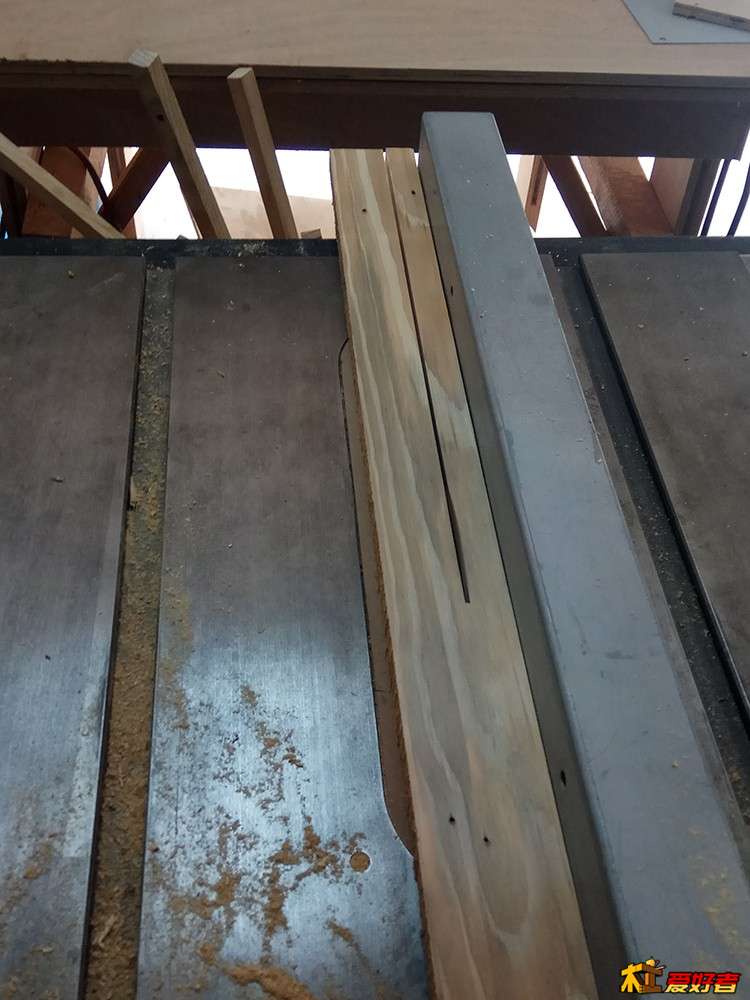

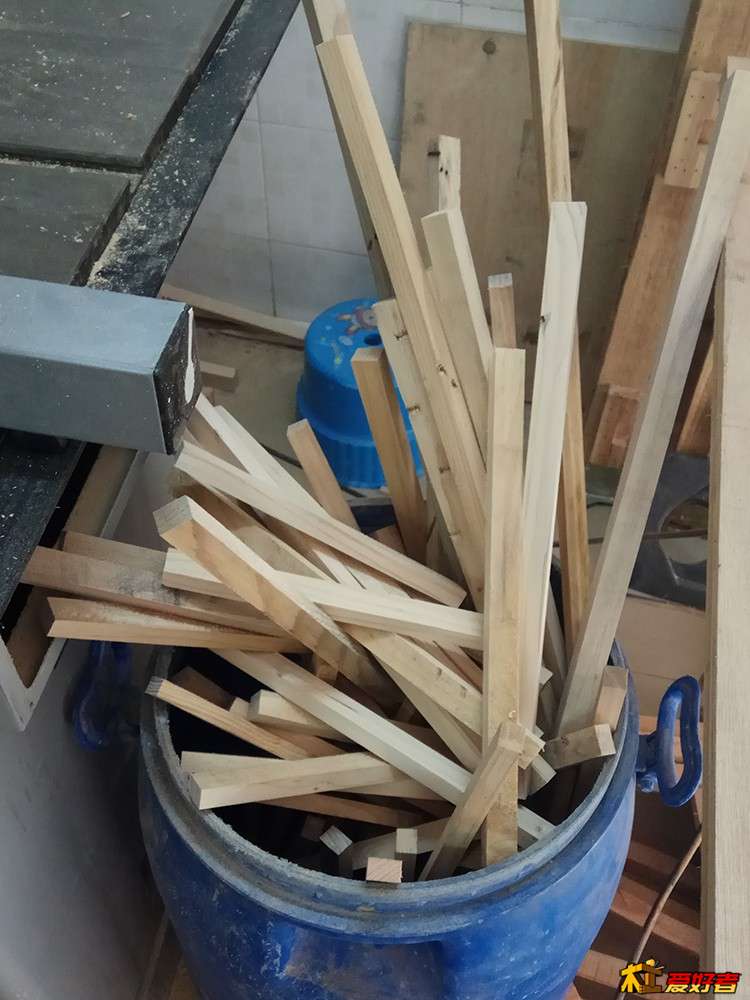

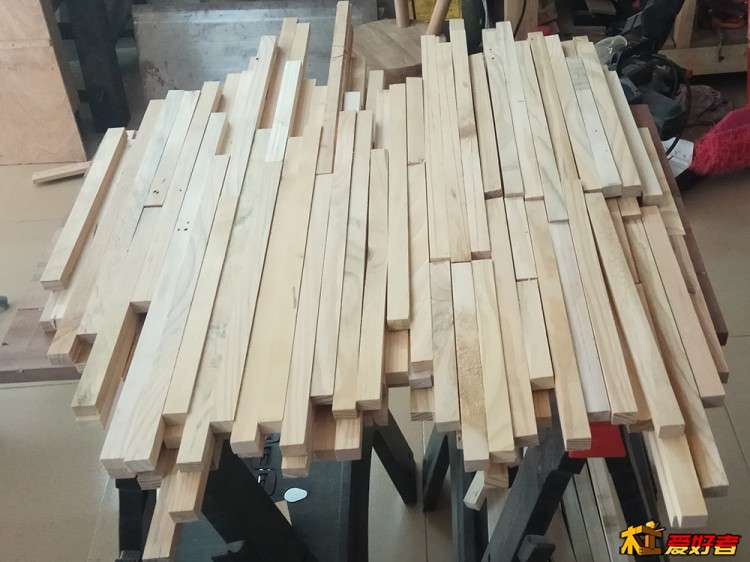

2 e c4 `% H' k) g; o( F6 s最后设置好你需要的宽度，将所以材料制作成等宽的木条。% j2 Z5 d1 r) @
* Y0 T! z6 h5 [' H) z
6 M6 N1 g7 p- l9 B1 G
* p3 W0 O1 d; n% J" ~# o
至此所以材料准备完成。这几天一直没有上论坛，所以还不知道论坛发布了本次大赛的帖子。不知道属不属于违规，如果违规权当一次交流学习也不无不可。照上一张照片的时间是2017-11-4日。
- V: B1 S" n7 p) s5 n9 C3 s1 C9 O
制作过程---原理
5 b8 \& p# C: @5 R7 O制作原理：同盒子或抽屉的制作原理。
# A+ k% \0 N" A5 G0 r8 b" C# K2 l8 G图纸：没有 （做一步是一步）/ e% b0 I5 j3 a- W0 O; K, \. J5 A
尺寸：没有（不离谱就成，按自己实际的需求）5 Y8 `/ K9 o7 I+ |5 V$ L# S
效果图：没有（一切想当然，长短不一刷桐油后应该会有不错的效果）
# |! ~% c6 \6 s5 \8 [9 O5 Q制作过程2---拼板 " u7 {/ X# L+ l) C4 P7 O2 f2 F
; [ K! V4 m8 w: }' X; a

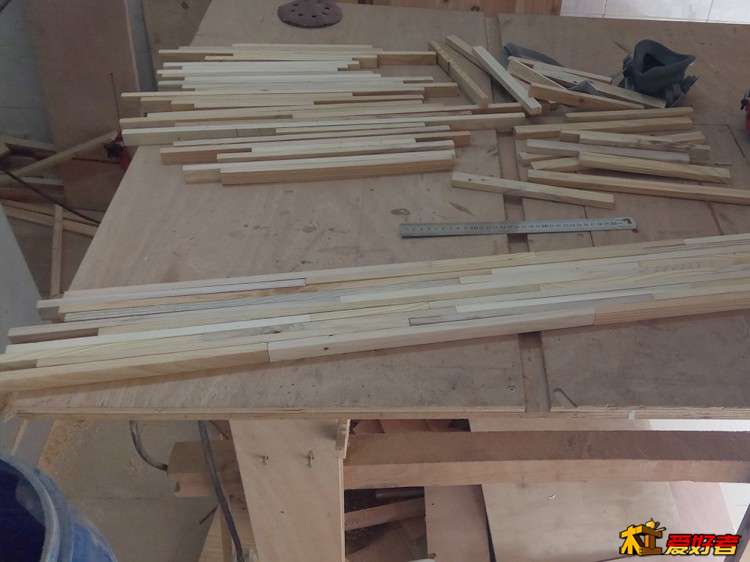

0 ]& M, a0 D! G7 G/ Y* ?% X5 n思路有了，材料有了，接下来就是拼版的过程，达到需要的效果，先挑些不同长度，色差不同的进行试摆。这样我想有2个好处，第1个好处是节省时间（涂太棒胶从第1块木条到最后1块木条需要5分钟以上的时间，刚好制作的天气干燥，为了保障前面的木条涂胶后不那么快干掉）；第2个好处是保证成品的效果。
) ?4 O* b7 i- t8 ?9 V3 U) X- K/ }, x* V: V z

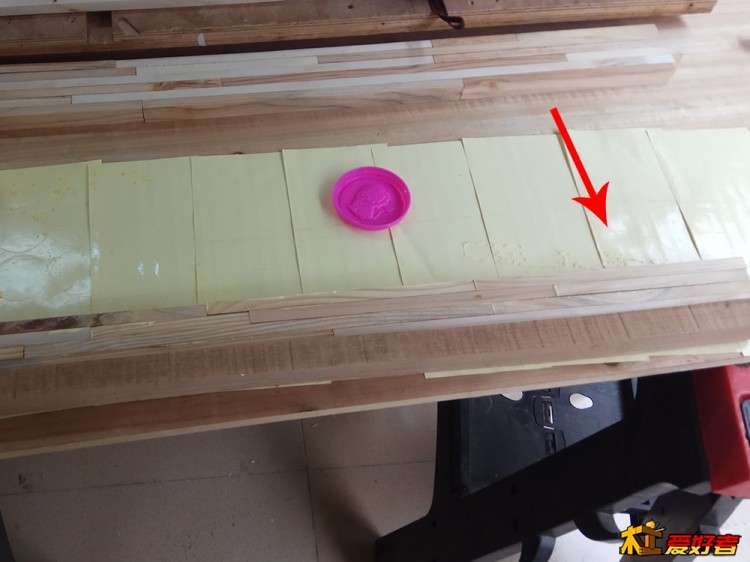

5 Y7 n1 H! m2 |! @以最快的速度上胶，由于之前先摆好先后前后顺序，所以能够比较快速的进行涂胶。
2 W% X+ G0 w5 o0 ~& Q2 ^

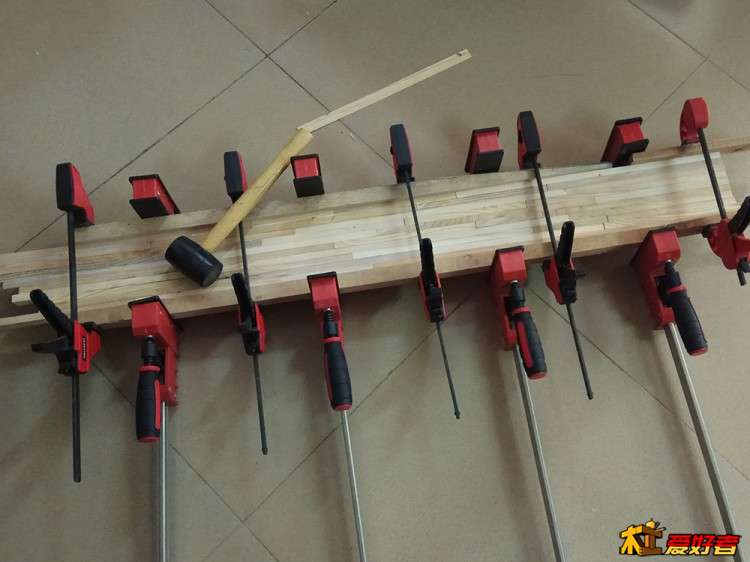

! A) n& s8 _# l' u! k+ Z7 T. P( h同样的，上胶前，先将需要用到的夹子也准备好，等胶上完，马上就可以进行上夹，这一步要注意平整木条。
* ]' n0 R: u9 z. H
: j5 v; w5 ^# P- `' L# y) j

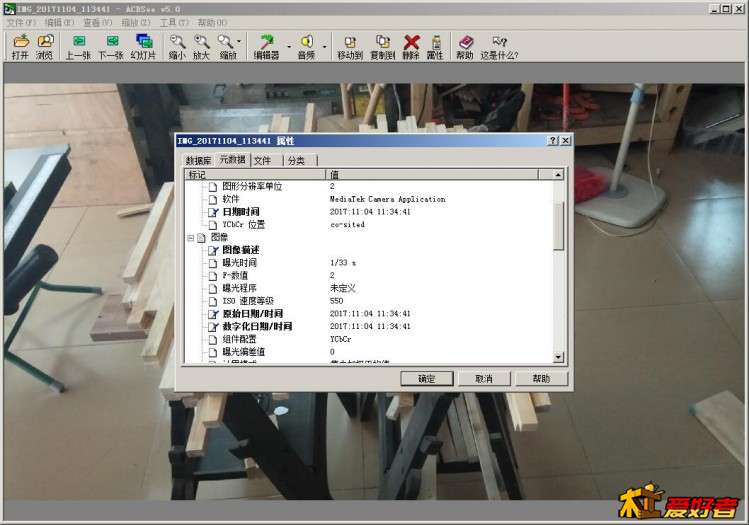

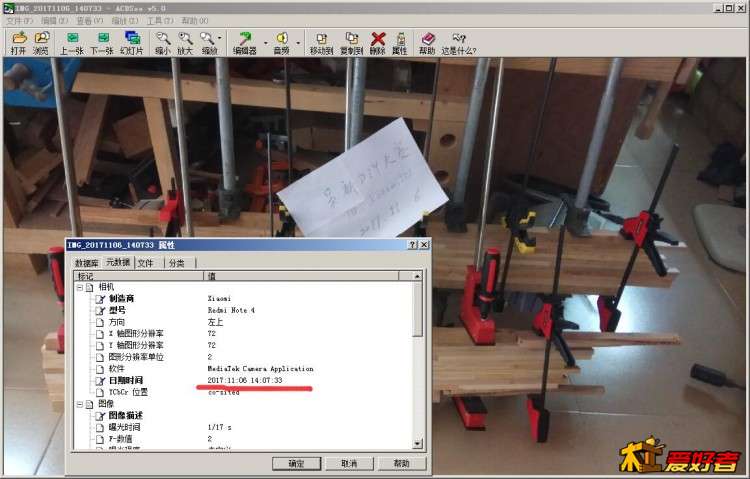

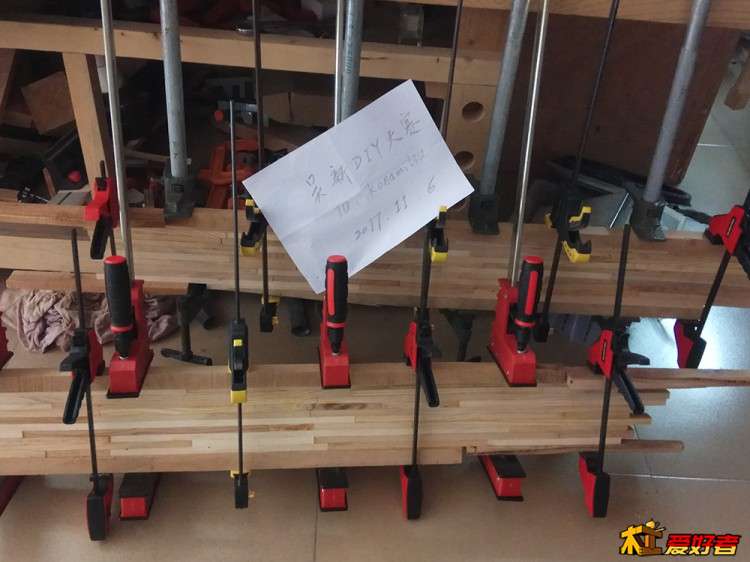

上完夹后才发现又忘了拍制作时间， ，赶紧补一个，下图时间说明是原图，由于小米照相后照片比例是16:9，所以其他图片都经过4:3的截图处理。
4 n1 W6 f/ ^$ q$ ^$ i( T4 r6 ^8 [
, \/ i& _; L* [, n/ J+ s
2 c- M- d5 p/ ^

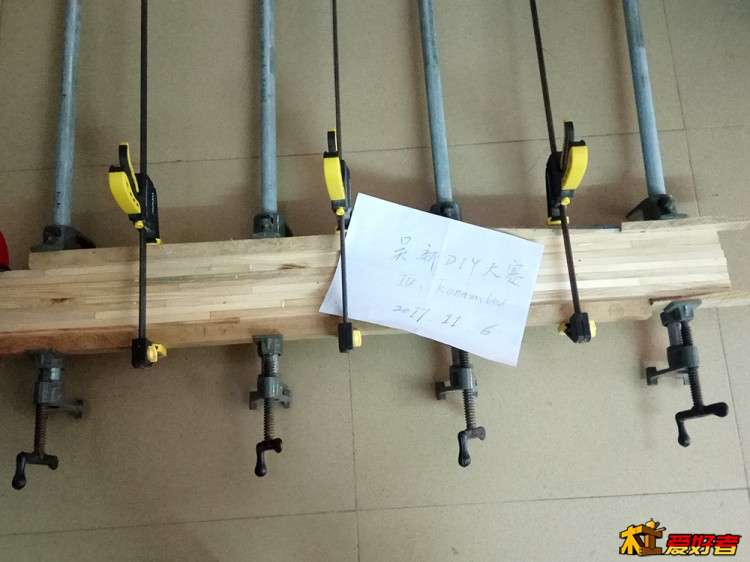

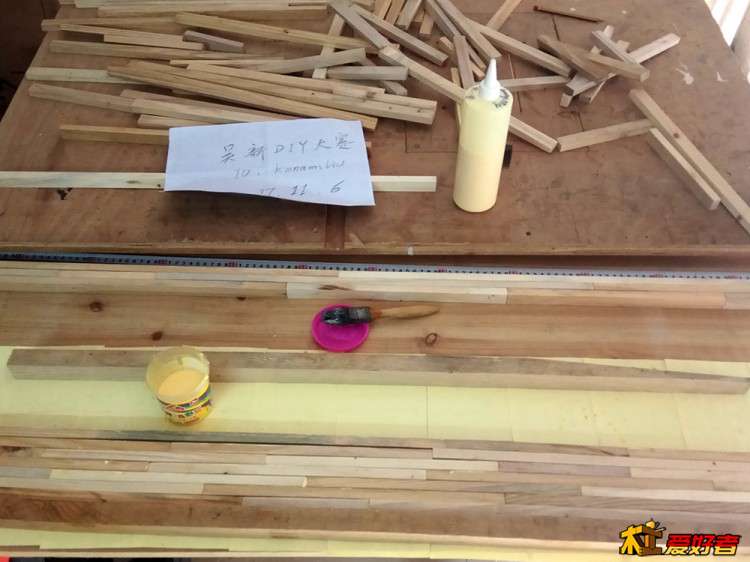

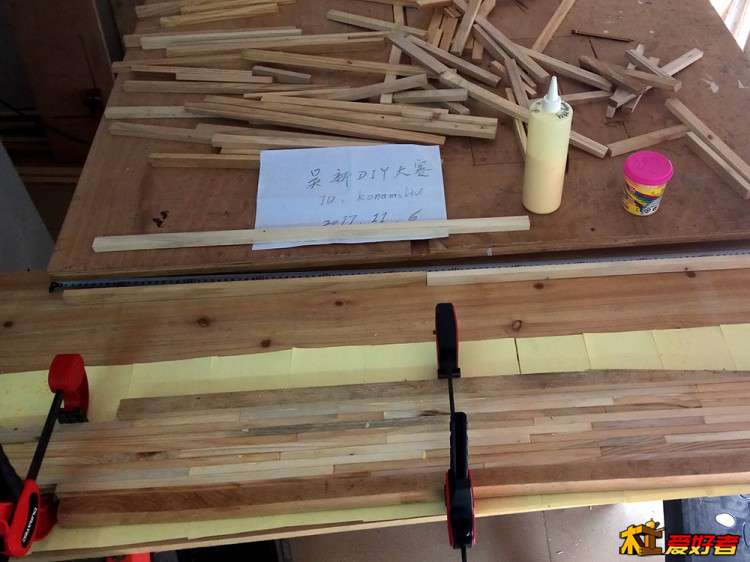

不敢怠慢，随后拼的另外两个赶紧不上时间和ID先，呵呵。
3 x6 f3 e$ w' D ?
1 ]* l3 F9 c# U1 F( s一共拼了4块板，本想着做2款不同的款式，最后只做了一款。8 @( \2 W# Z, [# w3 u; u
- v' Z8 J& E: l3 A7 h9 c9 e
( {' B; C9 K F0 y0 X: w1 r7 M制作过程3---处理拼好的木板 + b0 \: l6 F B+ D. `* F5 v$ w
由于用的是软木，而且是由多块小的木条拼成较大木板，在拼板的过程中以我目前技术，肯定会出现不平，所以还要进行等宽，等厚处理。方法是先过压刨取等厚，再用取直附件将一边取直，最后另外一长边过台锯。
* W) Q. m$ \( }! N% x3 ^
' h0 ]3 r; e9 `& L5 D1 C$ n' L
6 \6 X; ^7 o' Y7 |& L: g

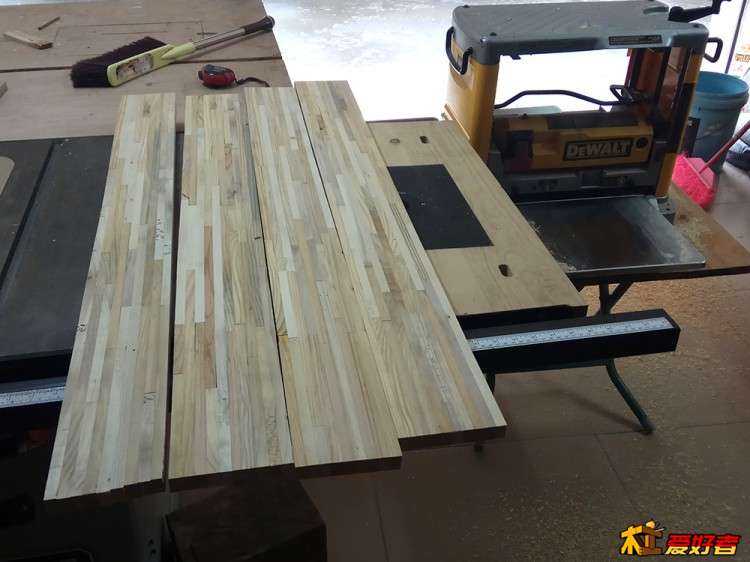

双面过压刨得到等厚，由于小木块顺纹逆纹交织和压刨本身刨刀不够锋利，出现了小面积的呛茬。3 p' g) l) u+ x& S, y5 Q7 N

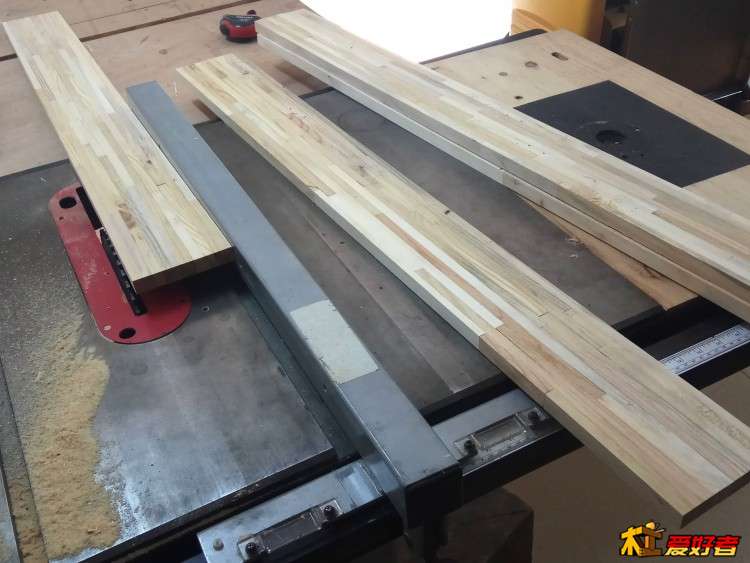

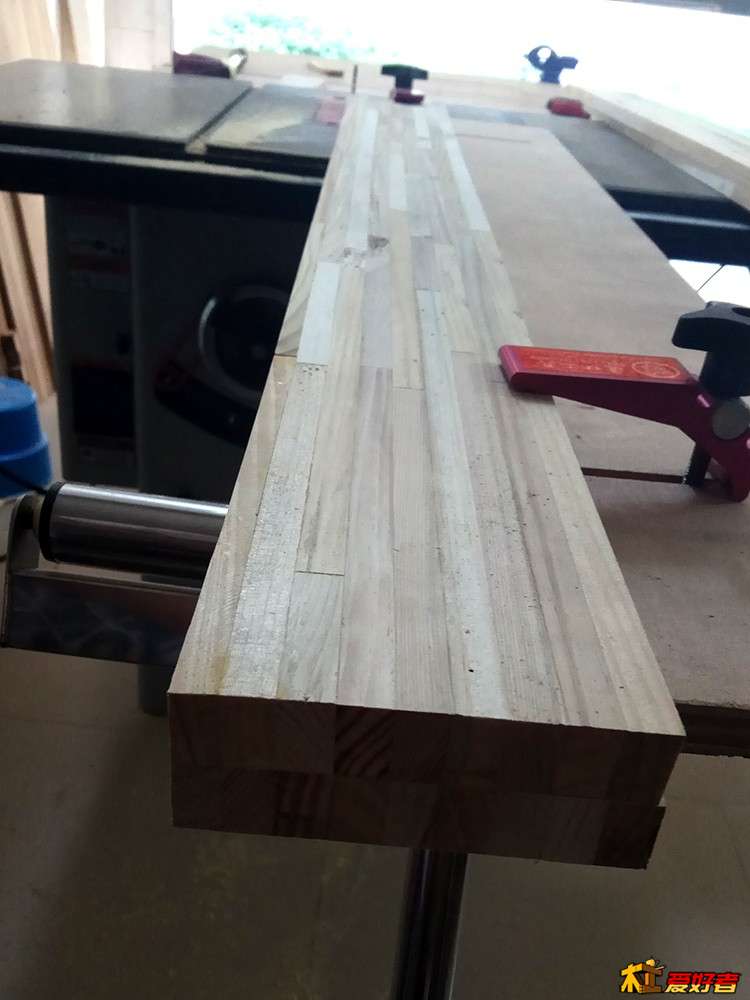

{' U# G/ c! O5 ^1 `单边取直，再次证明附件在diy过程中的重要性。
! A) A9 V) P# u
& v0 x" u# ?1 v3 Y9 `

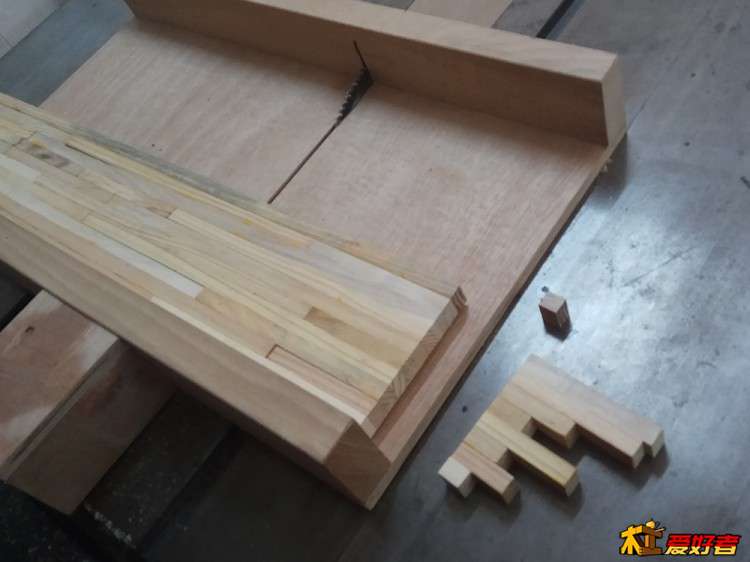

另外一边过台锯。
6 [; r' c$ I# l3 i' N0 P& ]- [

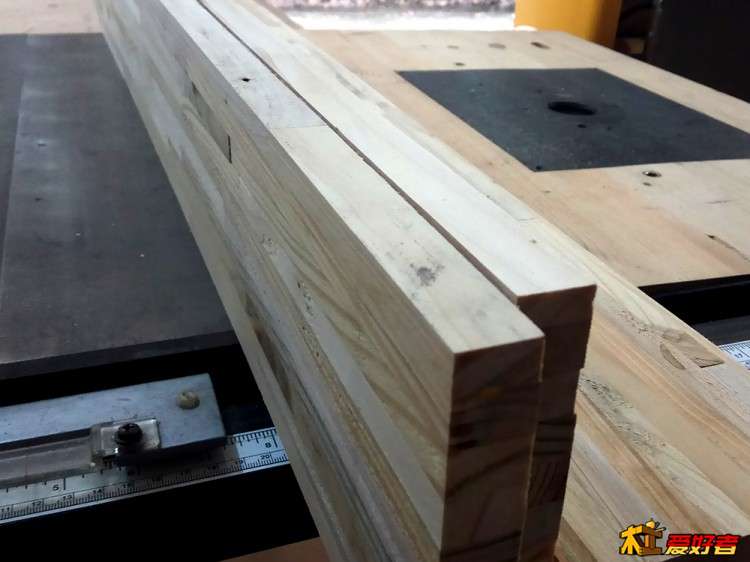

8 |" O, A4 d# `. {1 ?+ X最后得到等厚、等宽木板。
! D; J5 L* q; }6 M$ V! O

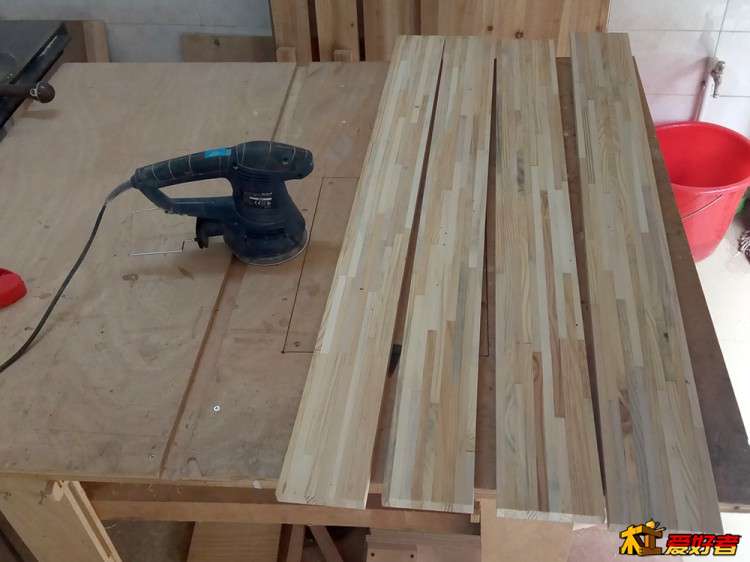

接下来圆砂伺候，80/180/320，完事。
$ b. Z' e5 C# y8 U/ S

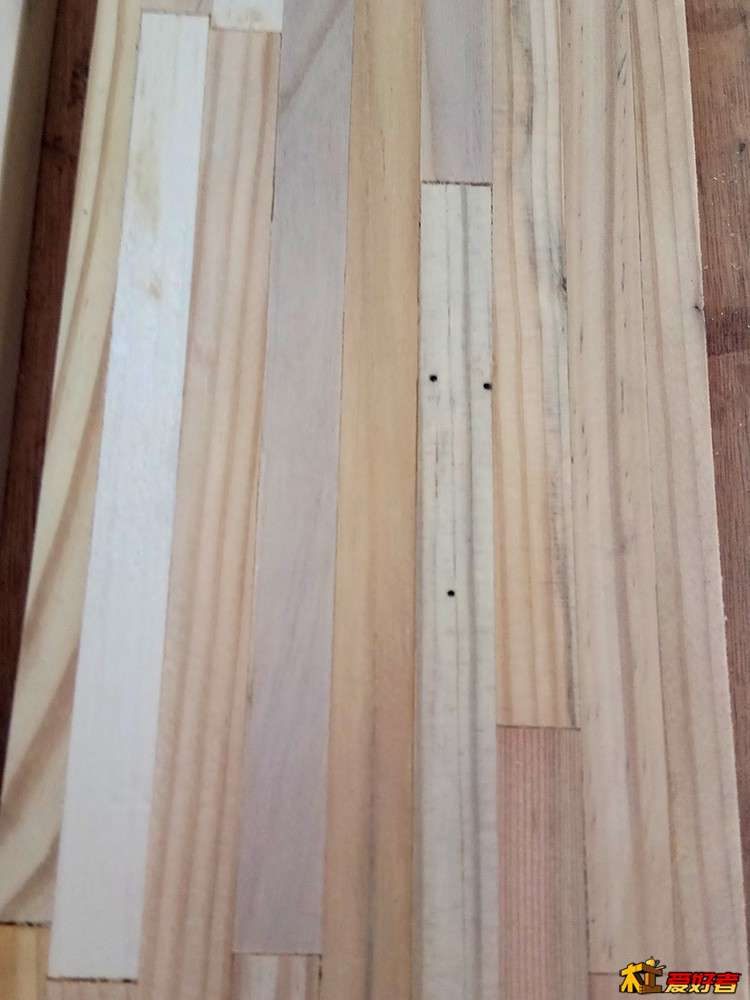

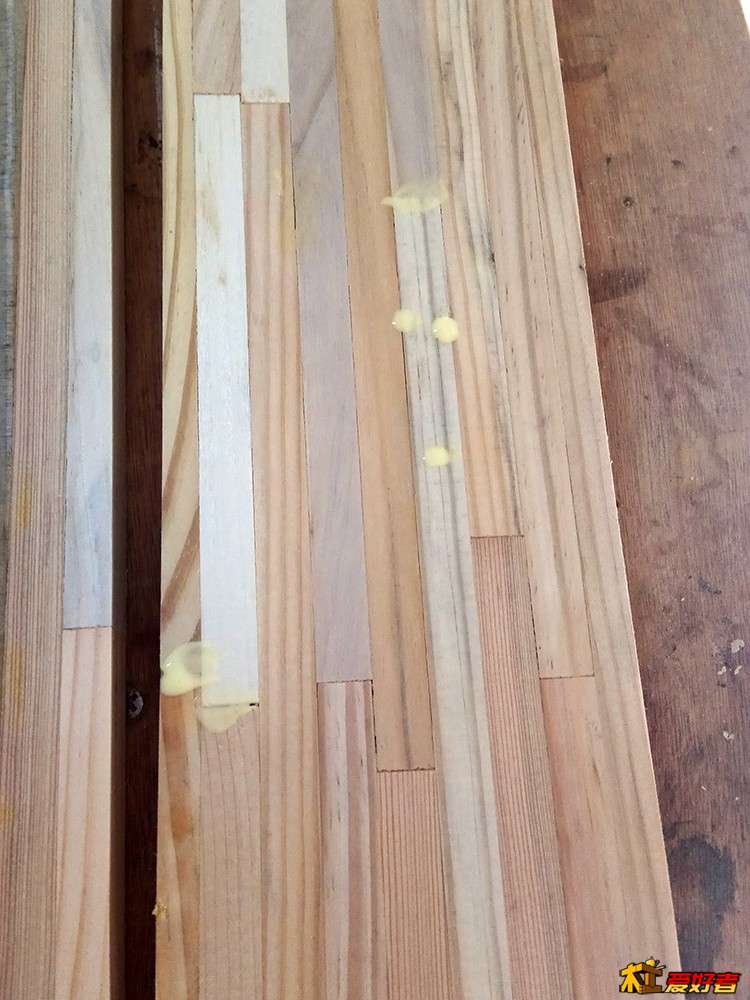

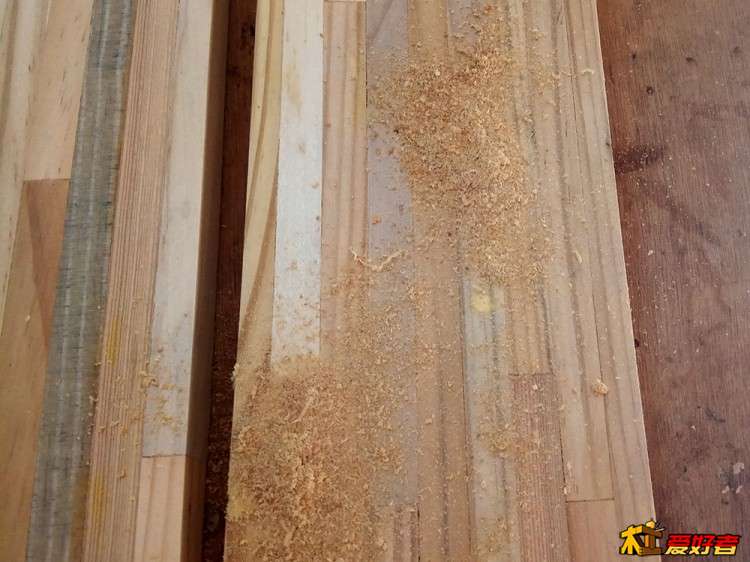

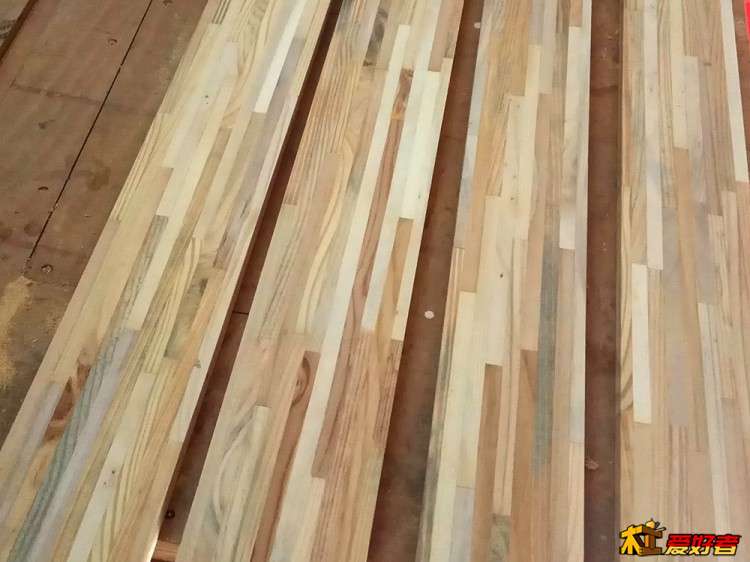

5 p+ P" j: t% s' s9 V俗话说的好：技术不够胶水来凑。表面有些砂眼和一些小缝，我的处理方法是，去台锯下面弄些最细腻的木屑，给点太棒胶，把木屑撒上后一阵搓，搓完再用圆砂稍微过一下。+ W$ E x' M8 u6 r3 u' f
2 J( s5 h" O2 ?
* Z6 K0 _5 ~2 P7 Q2 K0 }
 圆砂过后，骗骗局外人还是可以的。
, K4 R: O1 H; X2 p9 s, c/ }
) z2 G8 a5 J9 p& k o. x
# K3 g5 _" Z0 m7 B" q& i o
制作过程4---用台锯做直榫（箱体的制作）
. Q. v" G! J# Y, y' w$ j7 I榫的宽度取决与锯片的宽度，如果需要比较宽的效果，可以采用dado锯片，或者雕刻机倒装进行制作，原理相同。本制作采用4mm厚的平齿锯片。( w" W0 }0 [ o6 Y! z8 n. @4 a
按照大赛要求，用赞助商家的工具做一个教程，这里用吴新的推把来做一个直榫榫接的教程和示范，虽然做直榫对很多木友来说已经不再有什么难度，资深木友可以直接跳过。感觉打字苦逼，图片也说不出所以然，所以采用视频的形式，一目了然。3 k( E/ ?! B- w4 b

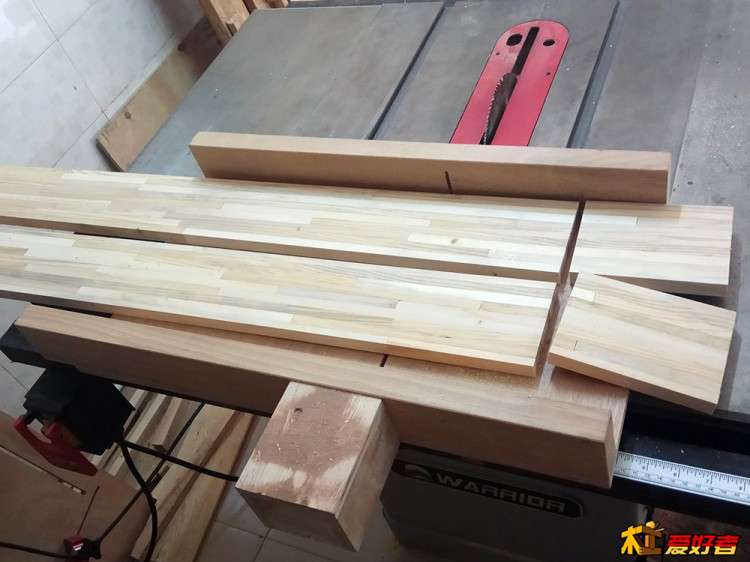

由于之前拼了4块木板，选2块所为本次制作吊灯的材料，按照自己的思路一分为2。
. l7 `/ ^; d' Q; n2 U' T

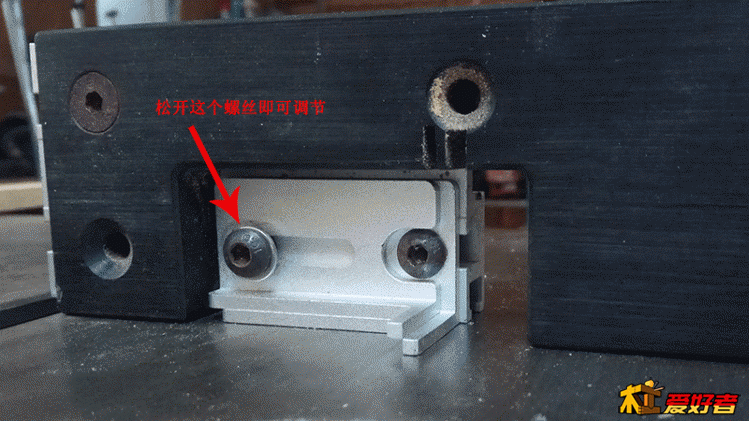

9 e- @9 V$ U1 Q做好标记后，固定与吴新推把上，在做直榫前，要做好相应的设置和调节。这里设置3个统一：1、吴新推把直榫附件宽度与锯片宽度统一；2、吴新推把直榫附件靠锯片这一侧到锯片的距离和锯片宽度统一。也就是【锯片宽度】=【直榫附件宽度】=【锯片和附件距离】3个统一。这里可以预先制作一条厚度为4mm的木条作为校准锯片和附件距离的附件。下图调节吴新推把直榫附件宽度：
6 U' A0 M" I! U& t/ G4 _( X, }, D
5 A7 r/ S S4 d" A& r

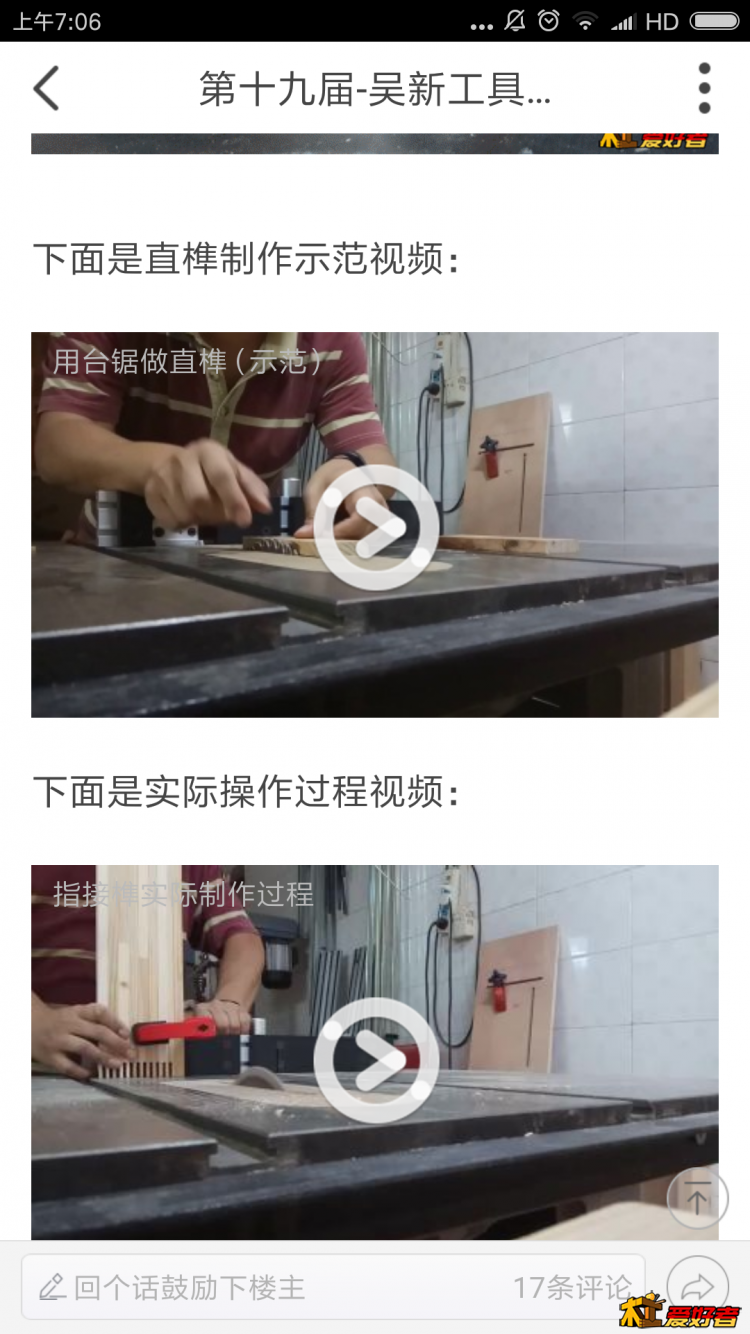

下面是直榫制作示范视频：
. o- v) ^( i6 V3 t. B; x* U8 r7 F, n1 ]2 G
下面是实际操作过程视频：
% B2 y5 U+ d1 K' A* K- T

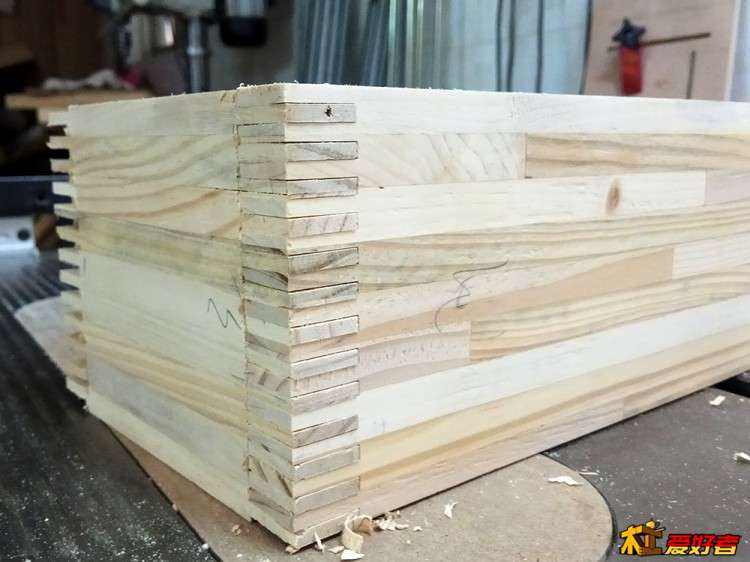

0 U- p* g3 J1 M) R+ R* S安装后，感觉效果还是不错的。
2 L6 Q( {4 L1 x+ x. G1 j
制作过程5---底板的制作
/ e" a' L. h7 z) V K底板某宝有无影板，但感觉麻烦，于是就在五金店买了4mm厚的透明有机玻璃，其实有奶白色的，但感觉奶白色的透光会没有那么好。买4mm的是因为我的锯片是4mm厚的，底板刚好开槽后就可以放进去，省去了调节的麻烦。

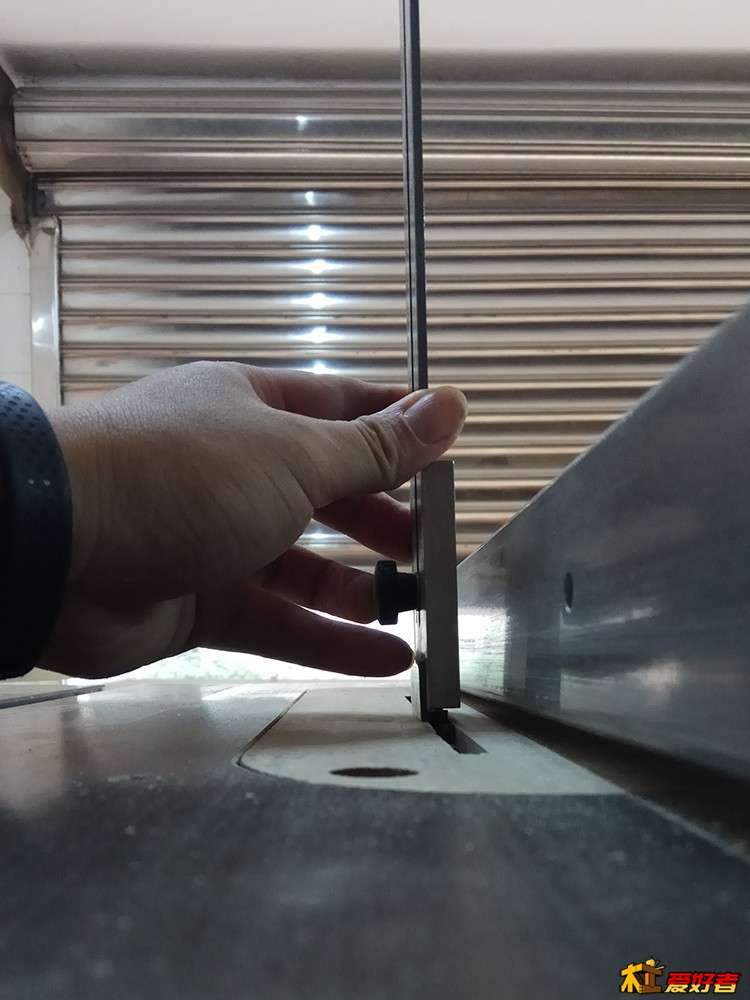

% H' I# X" J' v4 F9 ?3 ?# M5 ~. m设置好锯片的高度，这里我设置了5mm。
, f- `2 U0 z, F( K" Y) T1 ]0 Q9 i
3 ^: f$ }. `/ N+ D

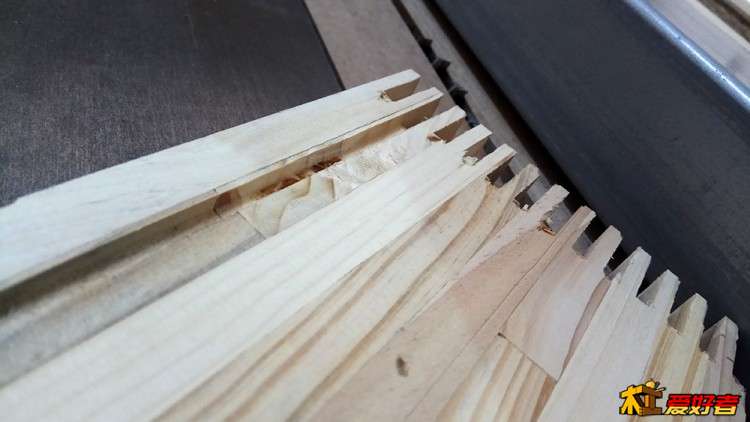

设置好锯片与靠山距离后，注意4片木板的方向，直接推过去开底板槽就是了。6 i8 `5 t: C/ n# G$ O( c9 W
+ u6 }" y2 P9 T/ f

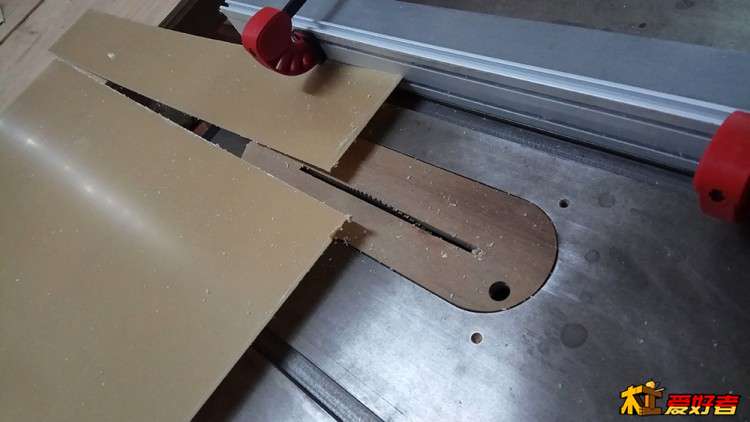

按照尺寸，设置好台锯，有机玻璃直接上台锯，用薄锯片。
" ]6 G. K! _; d# A9 r# }% V+ w& b

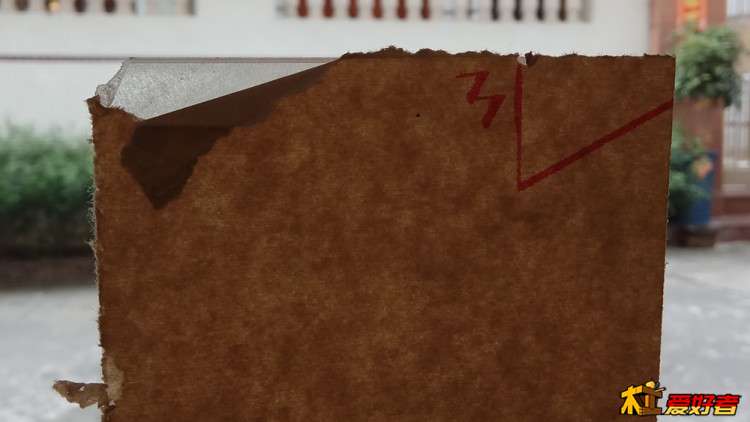

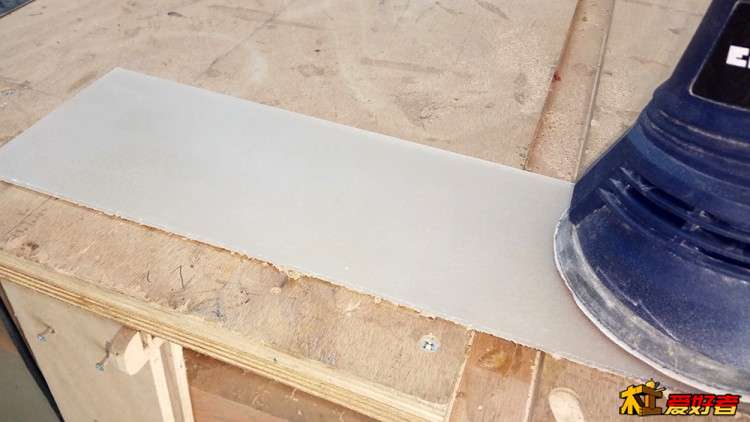

+ O4 g$ S$ ~: x6 r3 Y1 t有机玻璃两面都是有保护膜的，一面透明，一面牛皮纸。撕掉透明的一面，直接圆砂80目打磨，手里面没有40的，感觉40的效果会更加好。
. j; ]" [) b9 Q5 L8 d( m
+ x3 W0 y7 F' J& ^( v P# m/ L磨砂效果出来了，有没有，呵呵，效果还算令人满意。
( b! E f/ t* l: `% X3 d0 c N

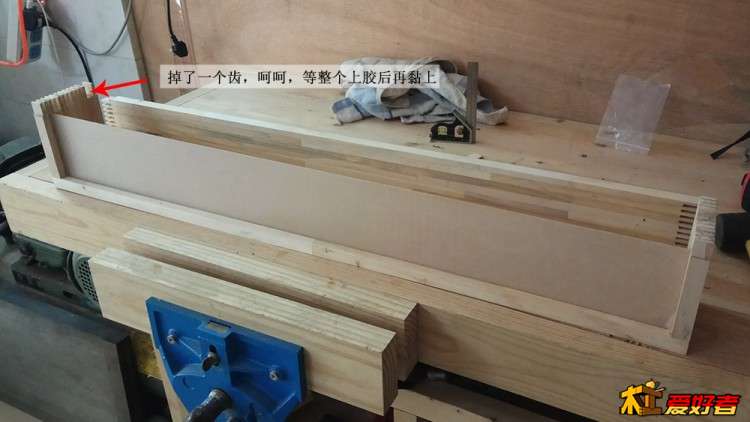

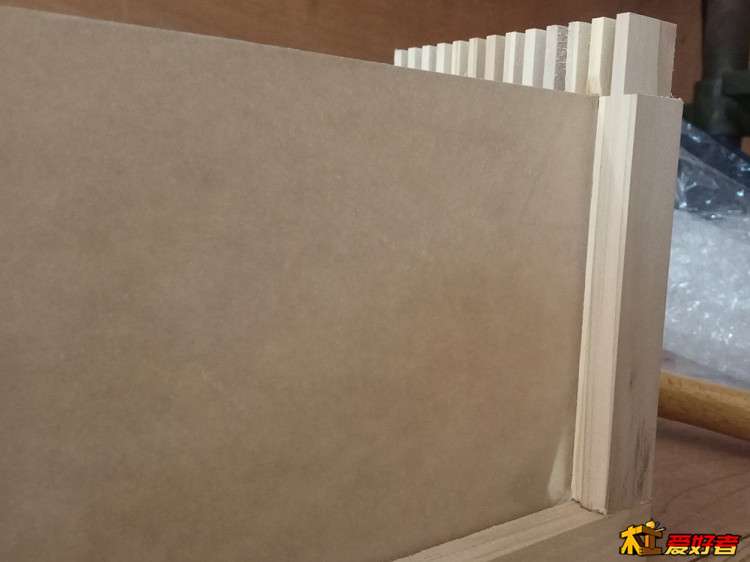

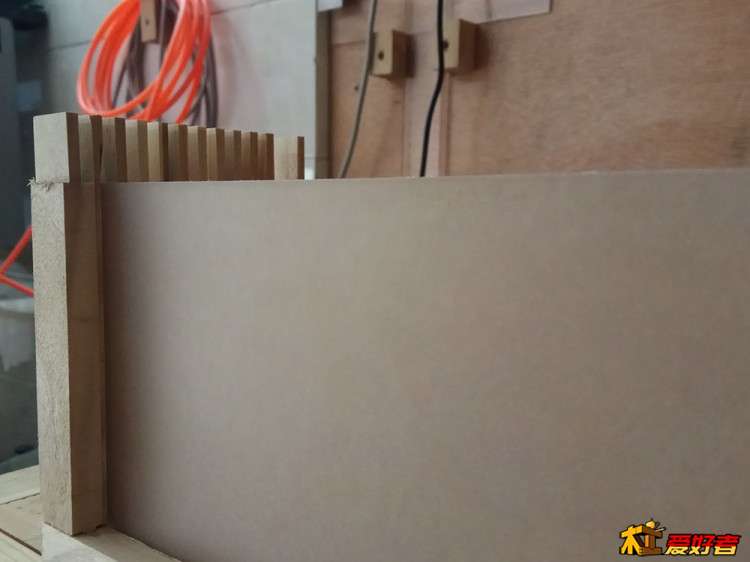

$ X1 o) X7 j1 E' b! k3 @试装看看效果如何，如果尺寸不对还可以改，一旦上胶，尺寸不对再改就麻烦了。
8 C8 q2 l+ a; F% Z6 P' r
$ k7 d' l* E% c, v6 d- \左边效果
; q! U+ M. x2 k
; R* n6 M3 s' Z0 d- @. h
右边效果
% `5 b6 e7 u2 B: K
' W w2 k: W7 O! L) C3 N制作过程6---手工凿顶部横撑榫槽

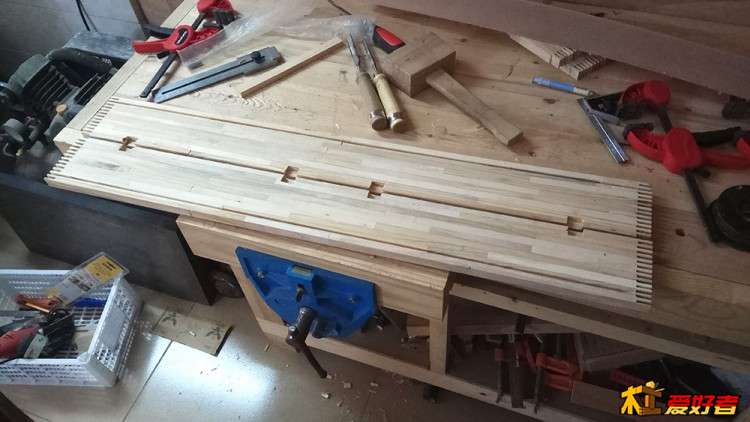

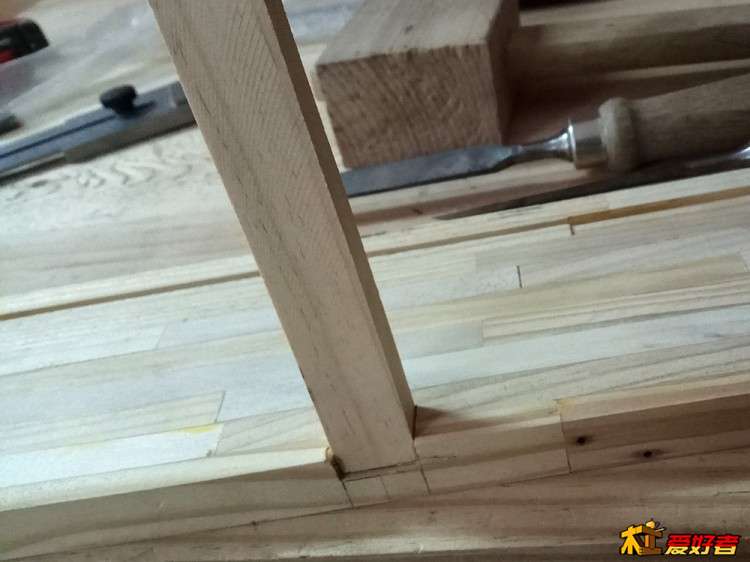

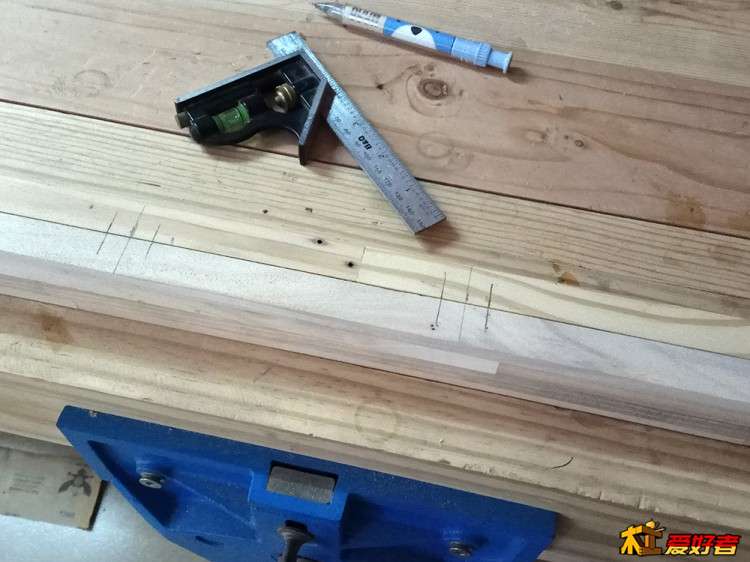

3 V4 X: R/ \" Y: ~$ X手工是本人弱项，再加上软木，更加惨不忍睹，但画线还是可以的。榫槽的宽度和第1部分拼板前的木条的宽度一致，深度比木条厚度稍深。0 E5 X# V g. `7 A
; }5 d+ Z q0 F% v然后就是一阵小心翼翼的乱凿，但还是有点惨不忍睹，嘿嘿。
5 O1 l# ^# `9 m
/ Y- e5 n# p, ^' j7 A/ C
. l( U0 W5 i0 U! u

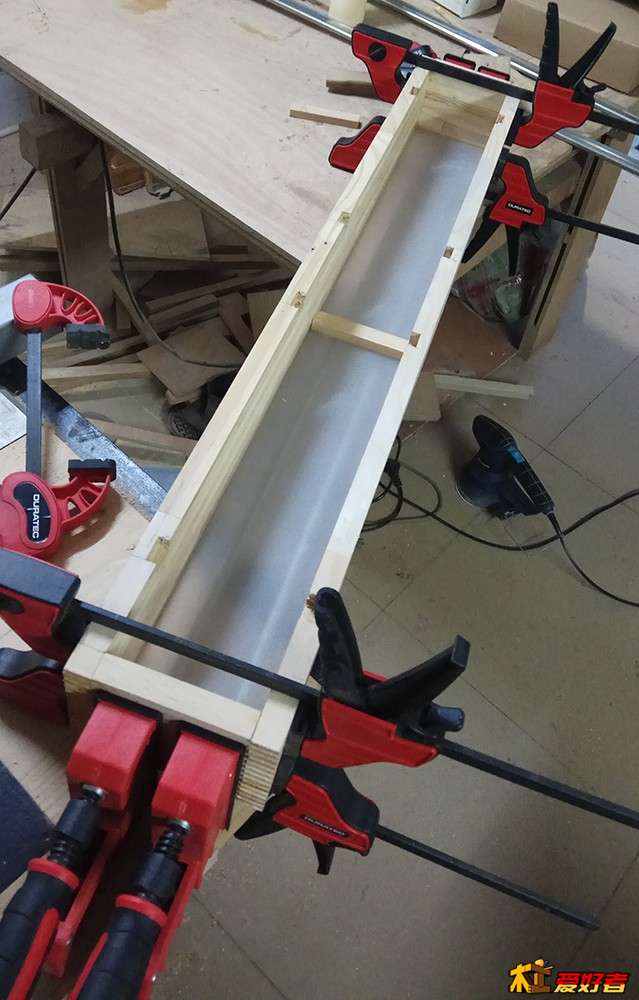

制作过程7---上胶组装 2 b. K c+ u+ `& }, ?+ O
上胶过程太手忙脚乱，没有时间拍照，见谅。 % N6 v+ C% E9 ^( c+ g( [
: k( ~! ]2 Y& c) s* g" x

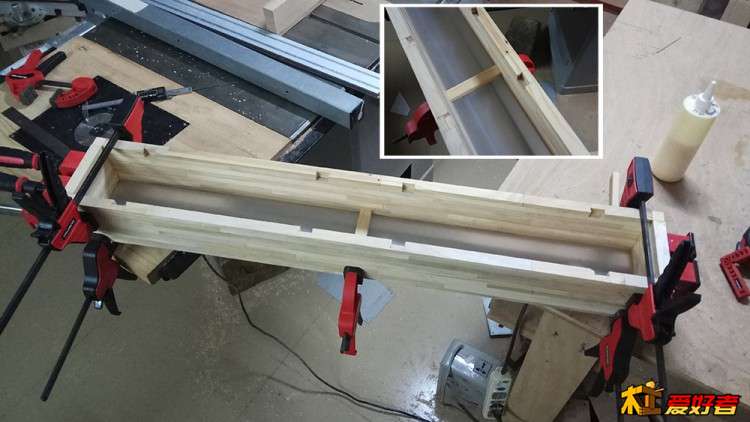

箱底加个横撑，警防变形，由于是后加的，直接上太棒胶，相信科技的力量，呵呵。
/ v* y1 t$ y( _1 l( I, s Y8 X: f1 {* M7 g% M
# y6 {5 a {8 C+ C8 I$ ?

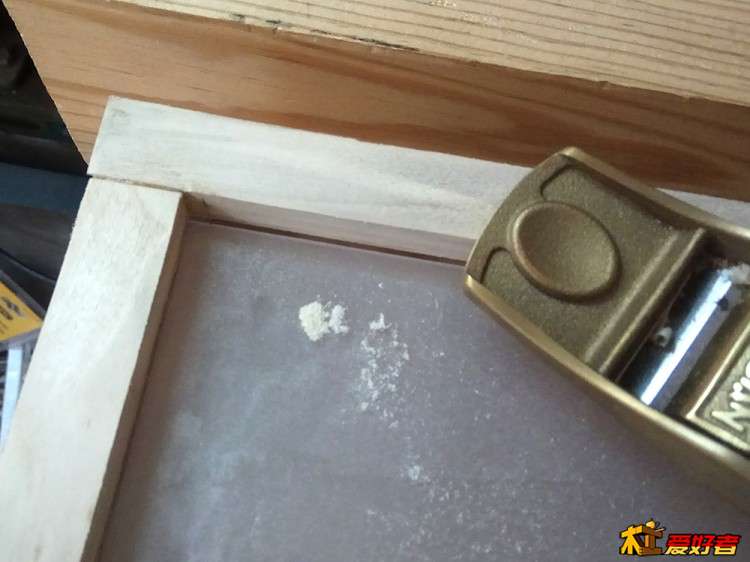

拆掉夹具后有几个地方需要修，突出的榫头、底部、顶部。底部用小手刨就可以轻松搞定。 . | V3 S3 R: W; y1 {2 S
0 o: Z. @ l' u0 [' x/ c

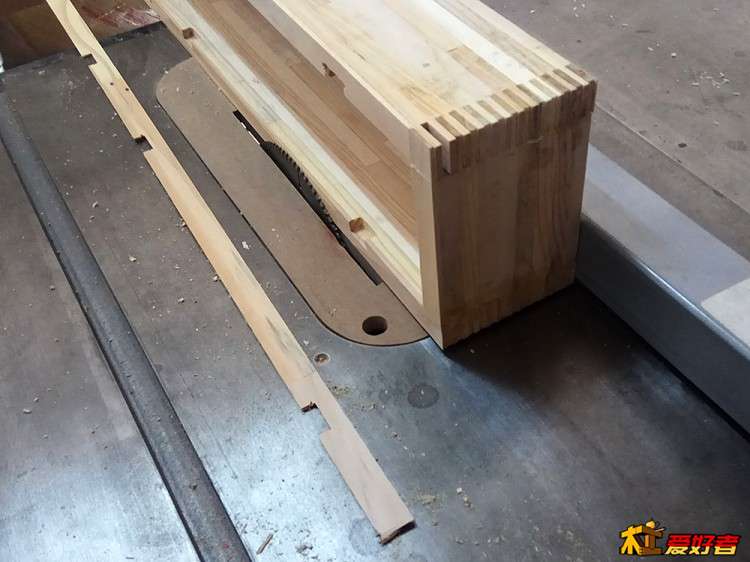

修好底部后，调整台锯靠山到需要位置，2个长边，2个短边，分别过一边，修顶部。呵呵，那个断掉的齿还没有粘回去，各位直接忽视。 0 t3 k. P1 @, A
7 m# u2 L, I( H1 R

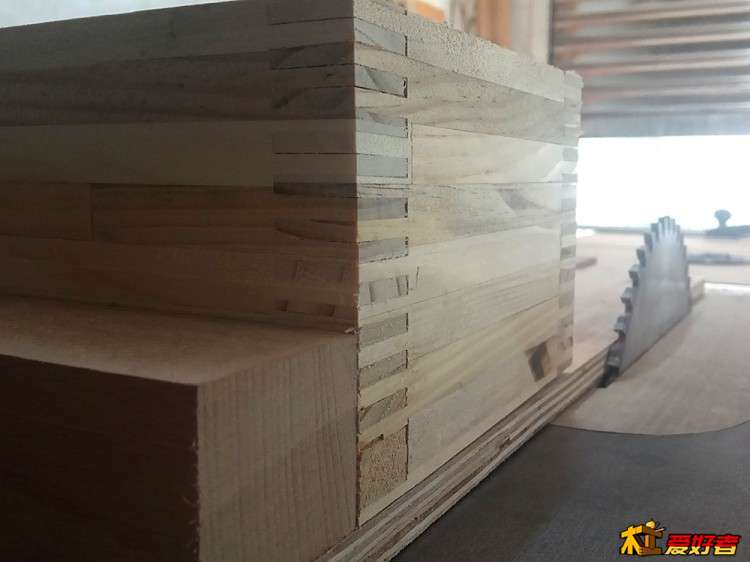

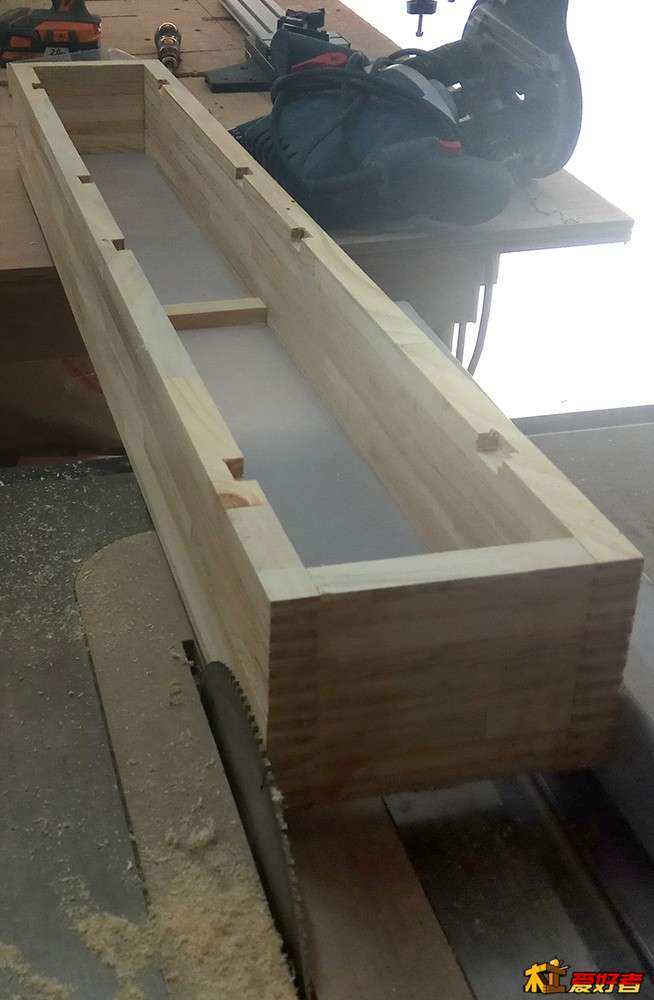

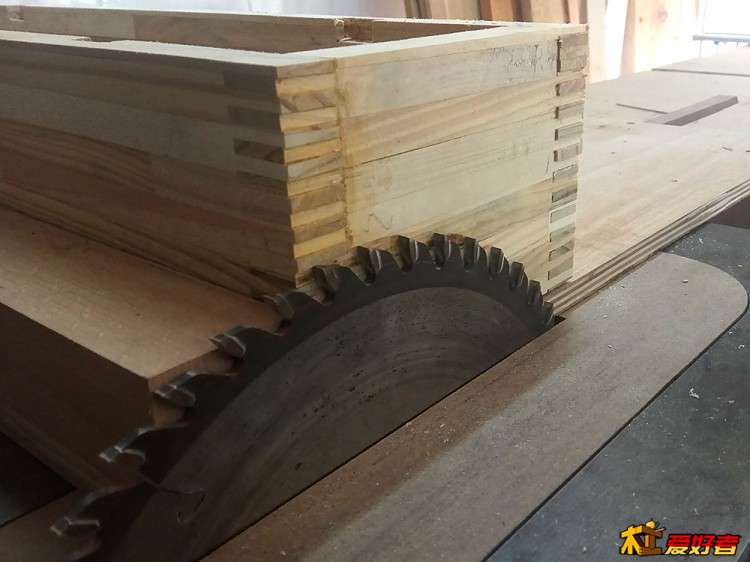

最后修直榫制作过程中预留突出来的部分，长边直接利用靠山，锯片不够高，上下各走一刀。 & b8 E3 m: q, H( |
5 E0 l# X' I! y( z. Z短边利用推台附件，也是上下各走一刀。 3 ^5 E) F }( g& ?
7 }- m6 u" L4 Y" H1 H8 r4 X! c制作过程9---用倒装雕刻机铣上部面板的槽

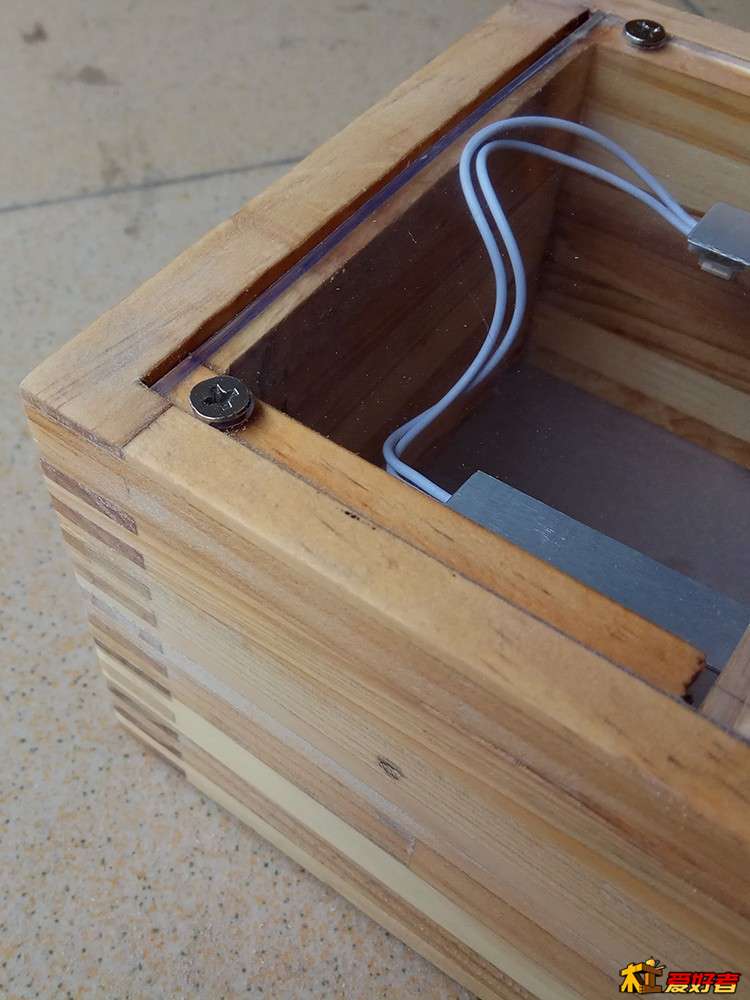

; t9 m7 A% _+ e* K: m: b4 |其实都是做一部算一步，没有太多的规划，之前想着用钢丝吊起来，后来想想上面的面板也用透明有机玻璃，因为房间的床在铁架子上，光从上面透上去也可以实现照明的效果。 7 w5 J: [! H# P4 |3 J M" A

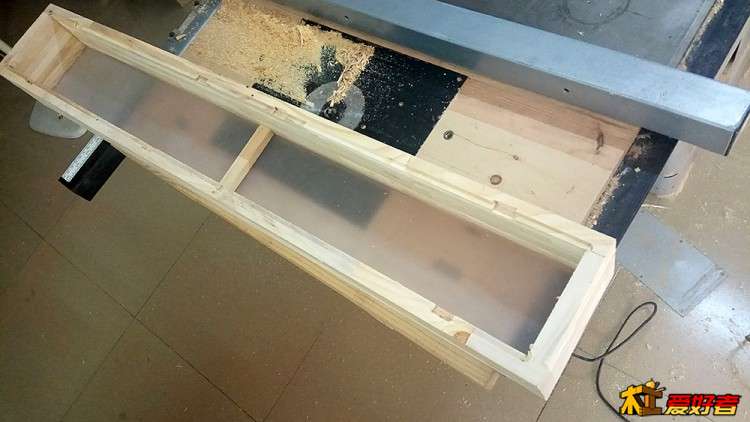

长边倒也好搞，直接调节好靠山的位置就可以了。 6 b7 v1 O$ `0 V! ]( m% w
9 ^* P* k3 ^( ^

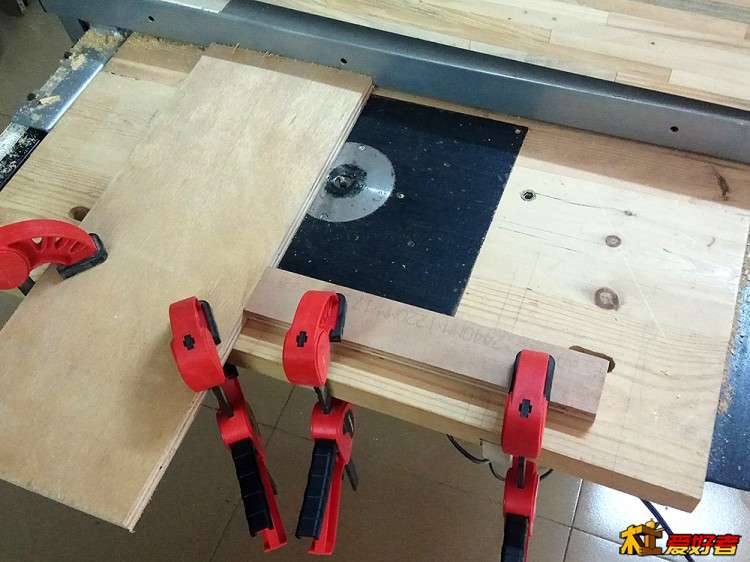

由于倒装的雕刻机台面属于简易的，没有T型槽作为推把的轨道，所以临时用木板做了个限位，利用靠山和靠山平行的木板进行铣槽。
6 x8 N# u) P, S5 c9 T. }2 I0 S8 ]0 n2 O+ ~8 u2 Q
效果还是不错
1 U2 ~+ L' X# }0 w: O# j9 t1 {- t( L' E! W5 j) D2 f' l

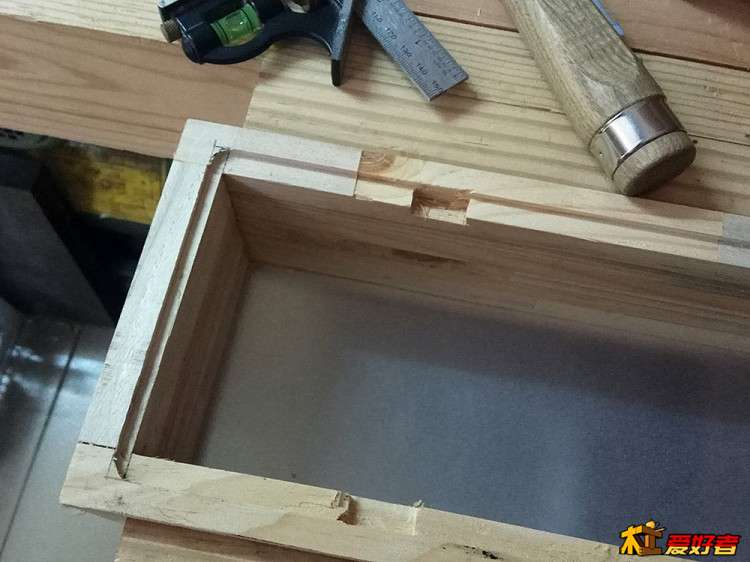

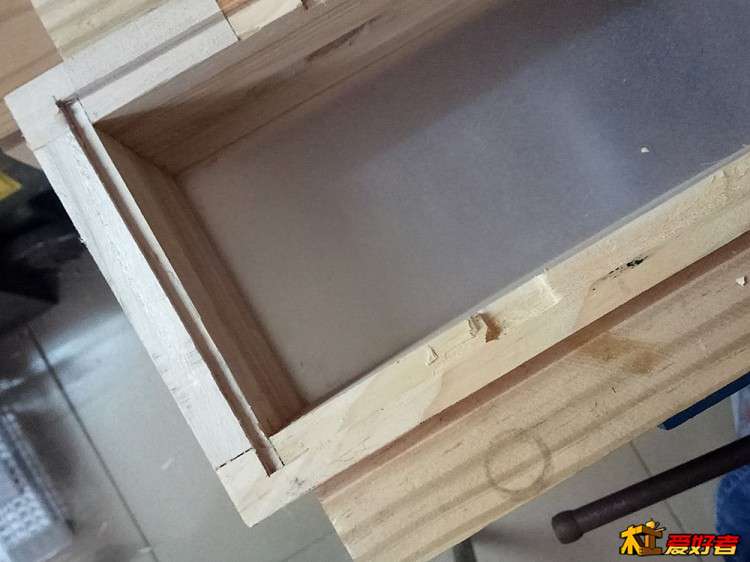

最后用凿子修成直角
. p0 h/ J5 l& g4 j2 ?* I

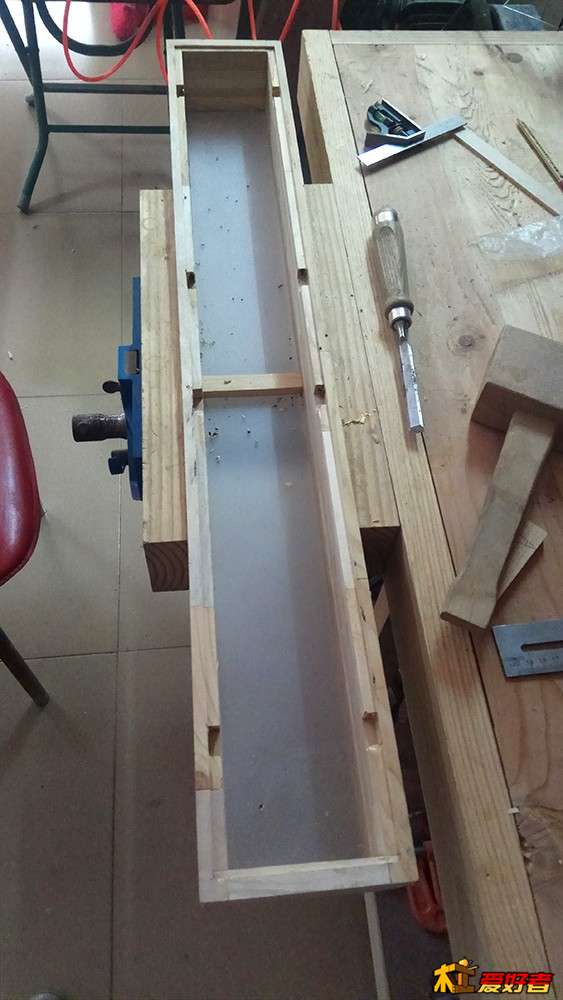

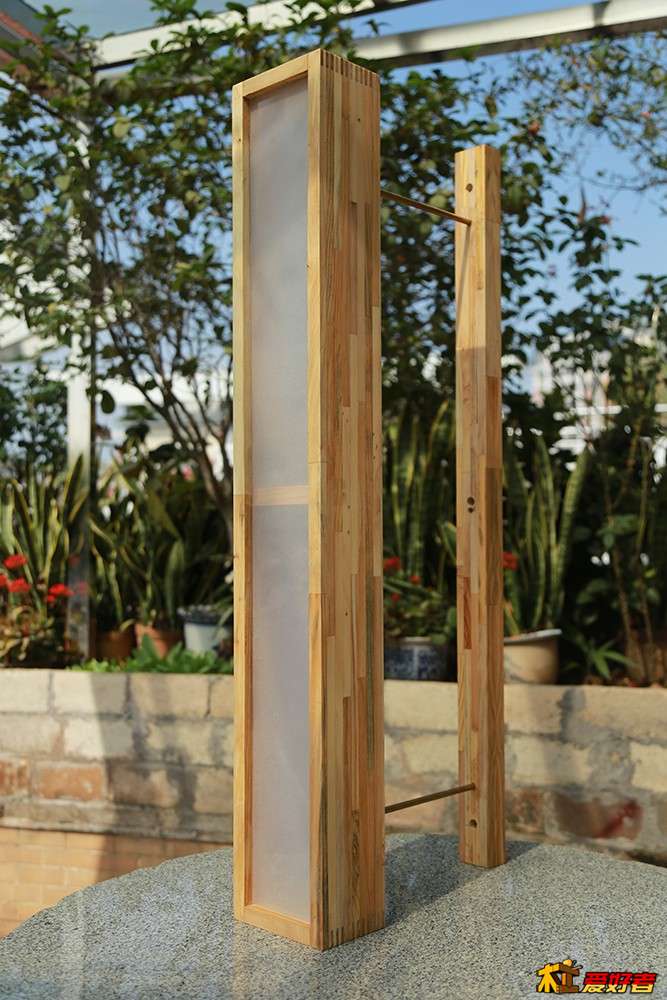

0 v* m4 x0 A6 Z" `整体效果
$ U6 t7 Z7 N# T& J/ {: }制作过程10---安装吊灯上面的4条横撑 0 R) j1 t2 X8 J+ Y* k! `# U9 b
4条横撑，原来想法是，外侧2条兼顾安装钢丝，4条横撑内侧用来安装LED灯条。4条横撑用拼板后剩下的木条，由于是松木，感觉稍微比较软，到后来换成更加坚硬的白蜡木了。 6 p6 P/ n9 N/ @9 P! h- z

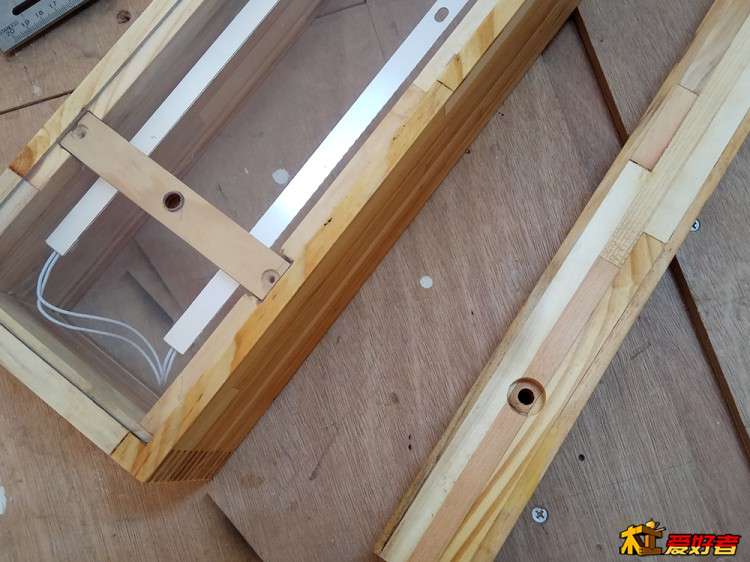

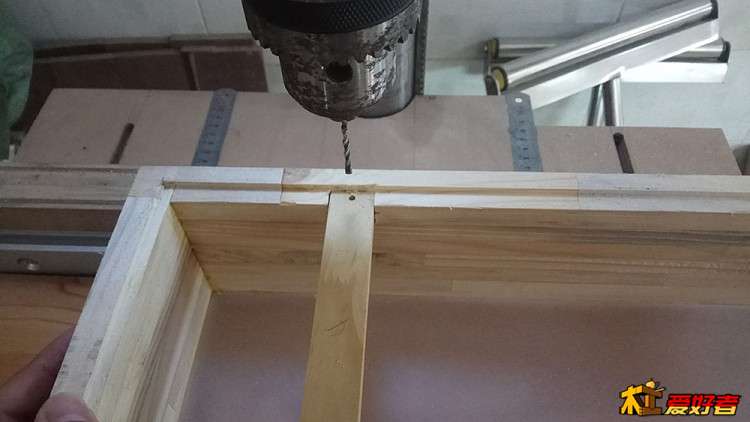

横撑装在架子上一起钻孔 7 w8 S" [: a3 K( a1 _0 G7 d: A
/ d* v) c9 w/ K: o. M

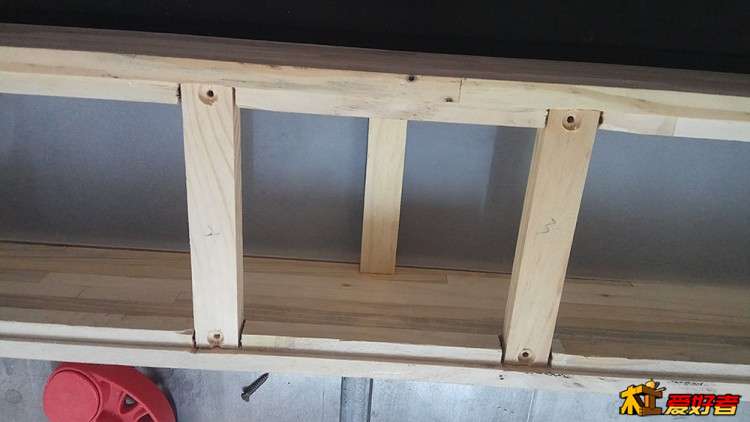

然后钻沉孔 5 V$ R0 [, ~( p

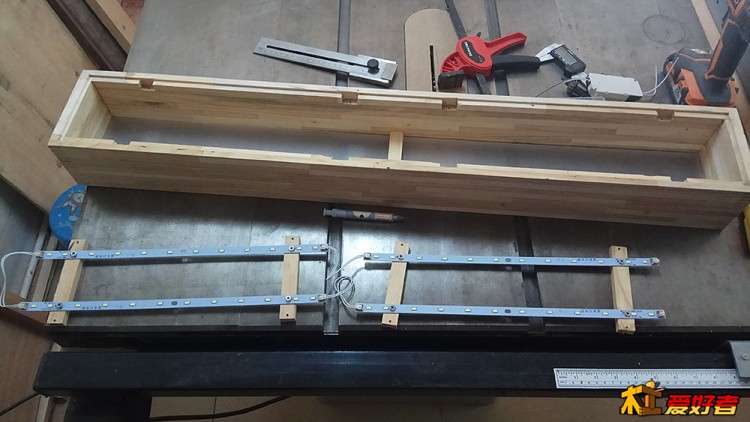

4 t# e' y9 ~7 W& h装好LED灯条 7 z& P: i! Y) U( b7 x$ @8 c' O

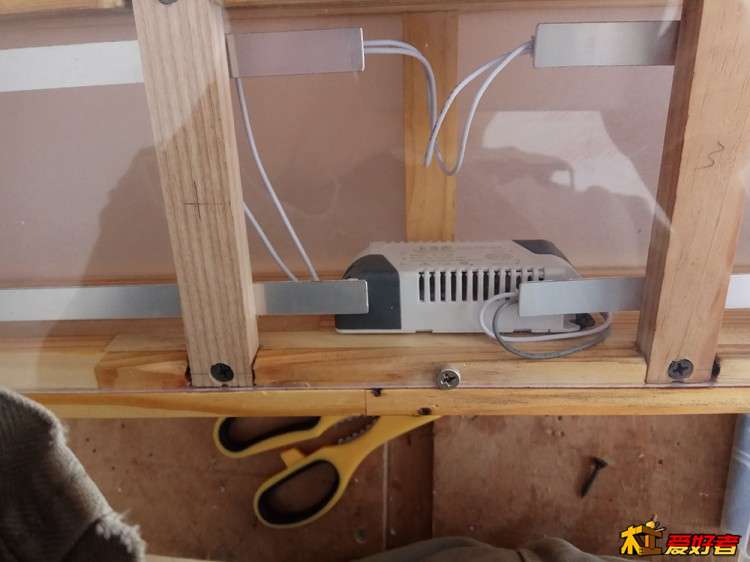

5 D, U' f. t! Q; U( f: x将控制器装在旁边，事实证明，装这个位置不太对，主要是对接线又影响，后来改在中间了。
; L% k" K$ Y/ w' e" h7 }* ?# R3 h+ \

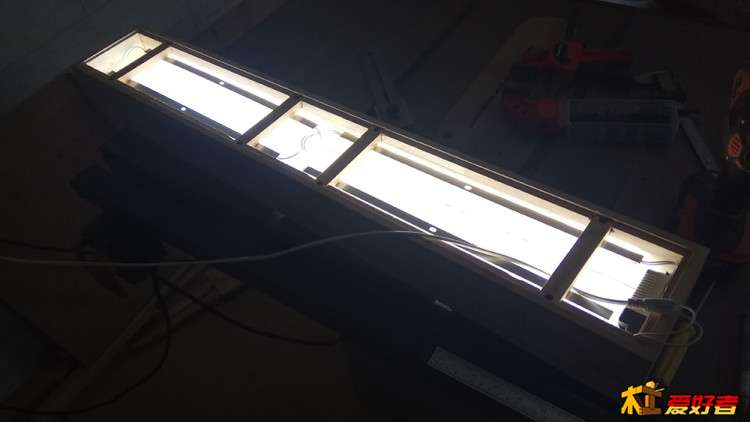

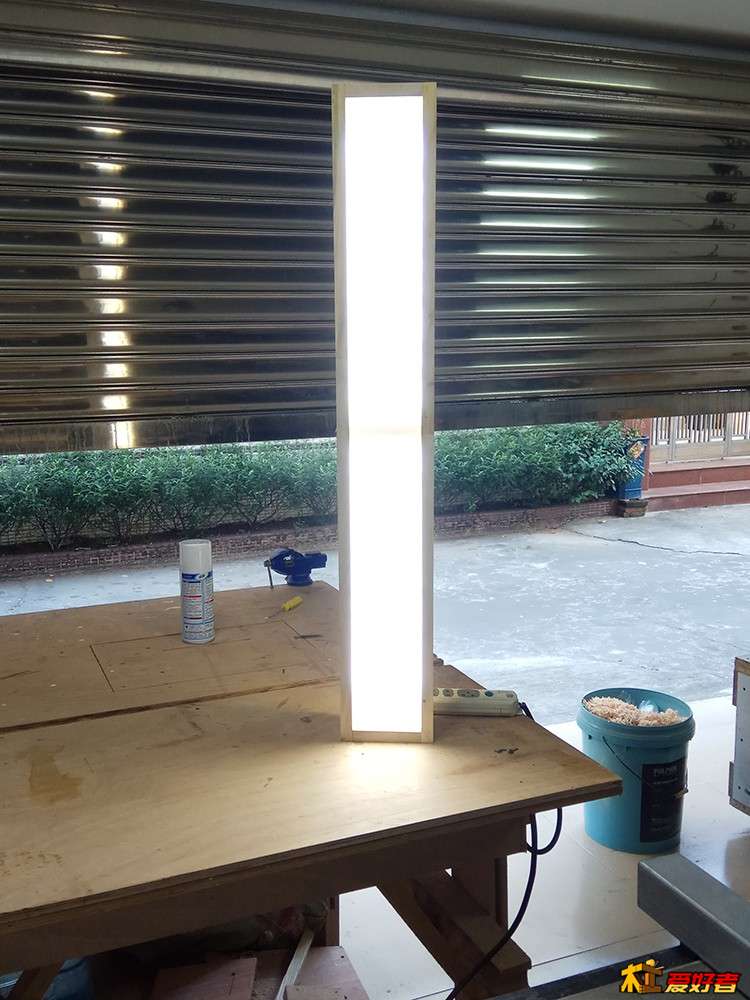

刚好这灯的小主人来了，试通电给她看，表示很满意，并亲了口满脸灰尘帮她做灯的工人  。
8 v1 N- d: C6 G' |3 {7 G$ a# r/ A2 s: f& ~/ ?( @' Z ]
+ [& P( m% c/ E, i+ ]3 J/ |制作11---打磨并上油 . d; [7 X5 A/ K9 C L! v0 {/ x- s

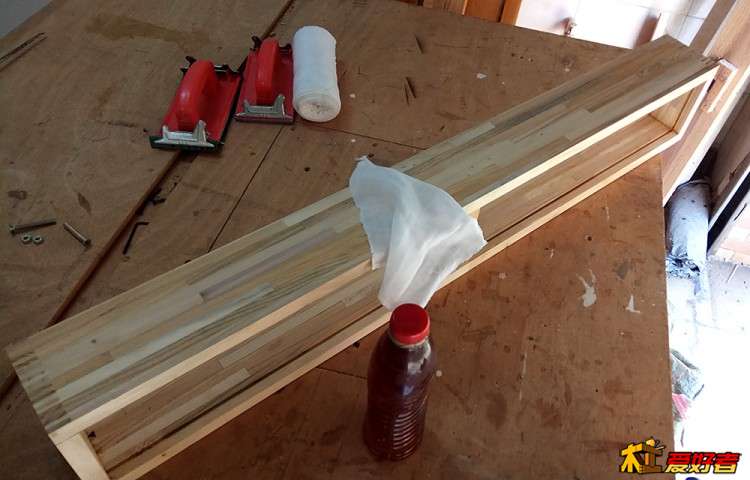

3分制作7分打磨，虽然之前在拼板后有打磨，但是在灯箱体上胶后重新过了遍台锯，所以从80至320又重新来了一次。用干净的布抹干净后，上油。感觉桐油是最省油的一种表面处理手段，唯一的一个坏处就是干燥时间太久，三遍下来用来足足半个月，不过无所谓啦，又不赶时间，谁叫它环保呢。 * w' R4 l& ?! A E' d4 x

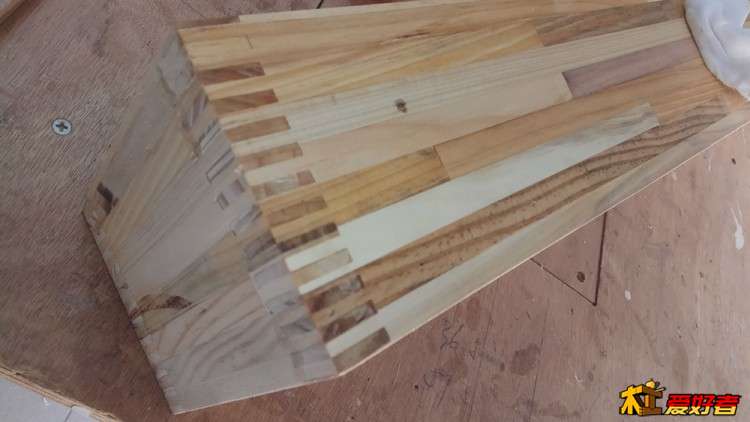

$ j; i5 f6 C( i5 P" b下图是上油前后木板色差对比，上油后木材的色差马上给放大，纹理也处理了，是我要的效果，长短交错，色差明显。 ( @( f' C0 e7 @% _

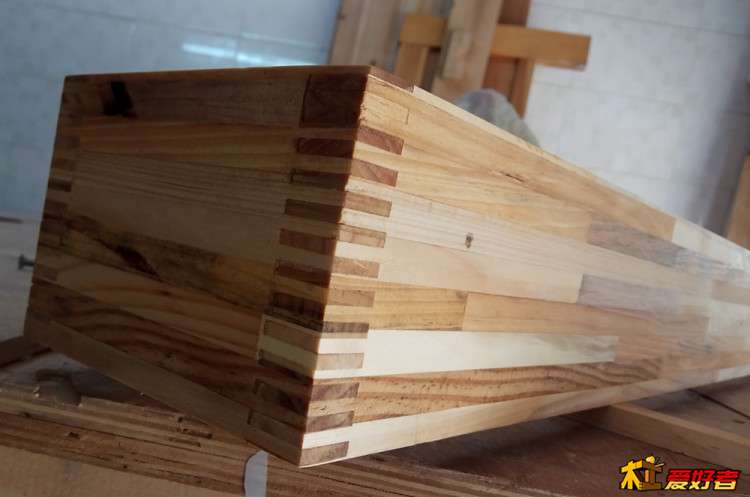

; ^: `9 y z9 W油了第1遍桐油后的效果。 8 C# r! Z6 t1 g7 ^6 Z, H
3 Z" m, O7 D7 g, F5 v- z制作12---改变计划 7 Z w* r6 U+ \

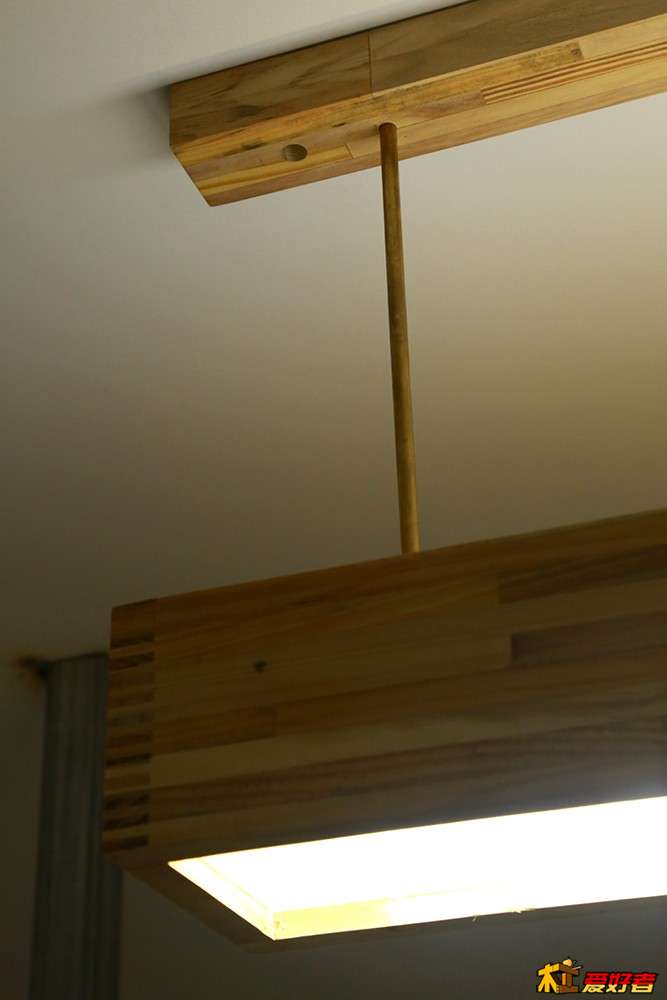

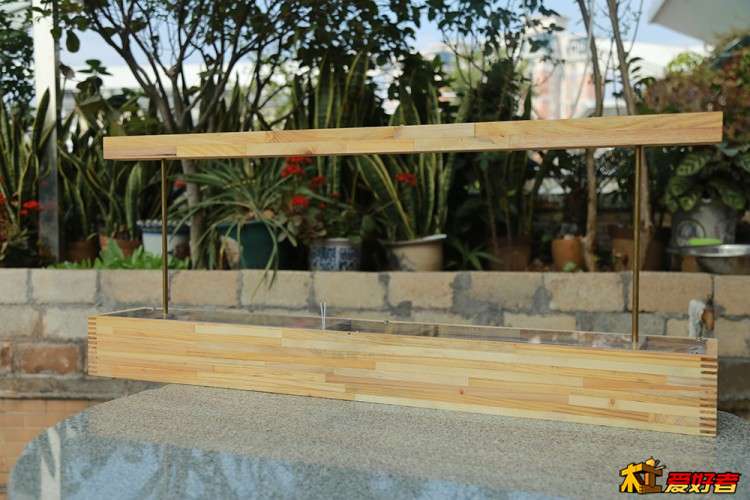

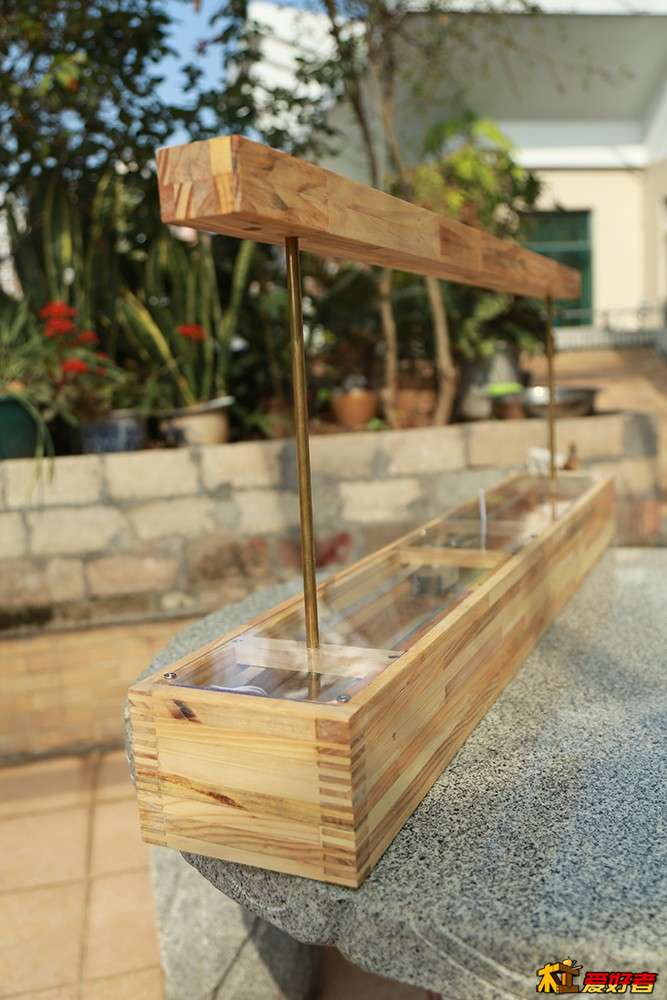

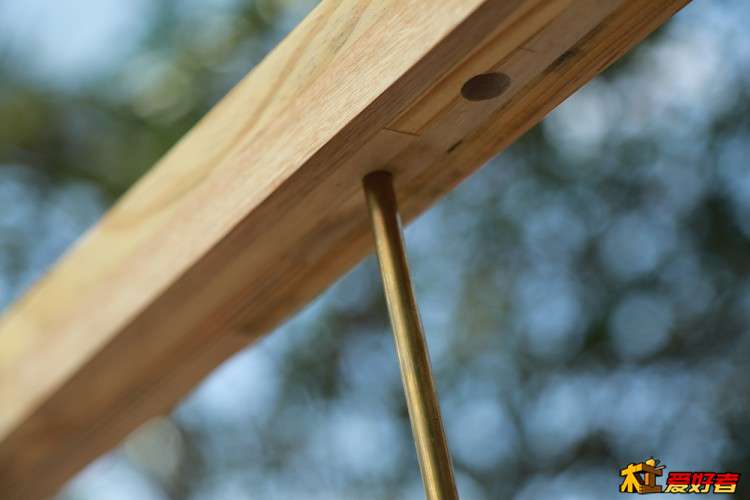

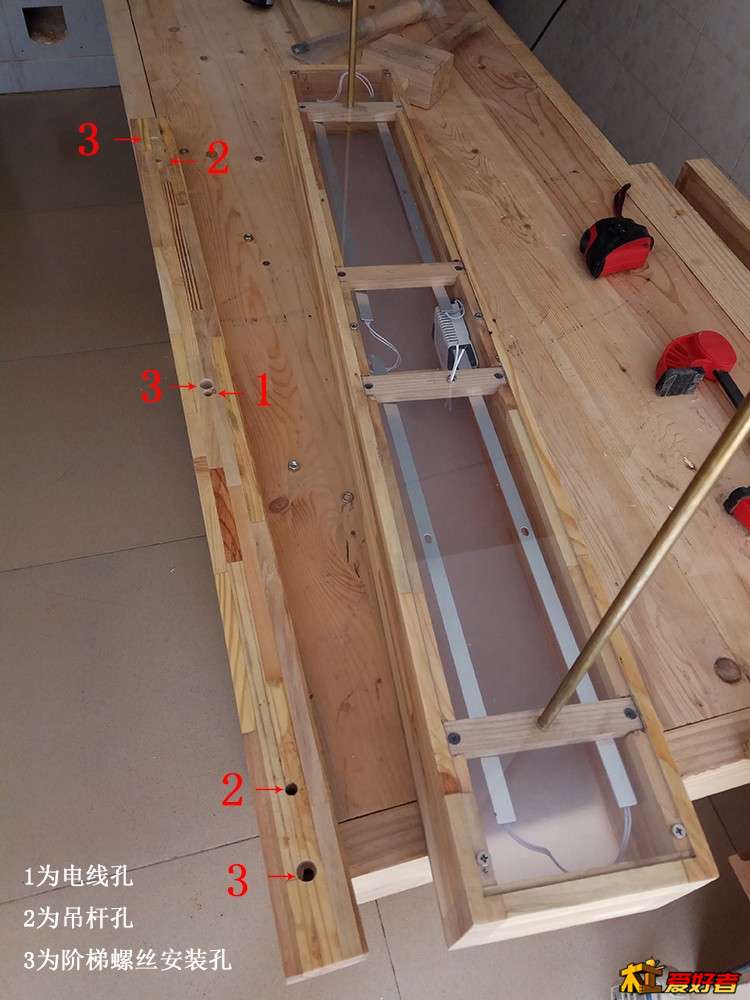

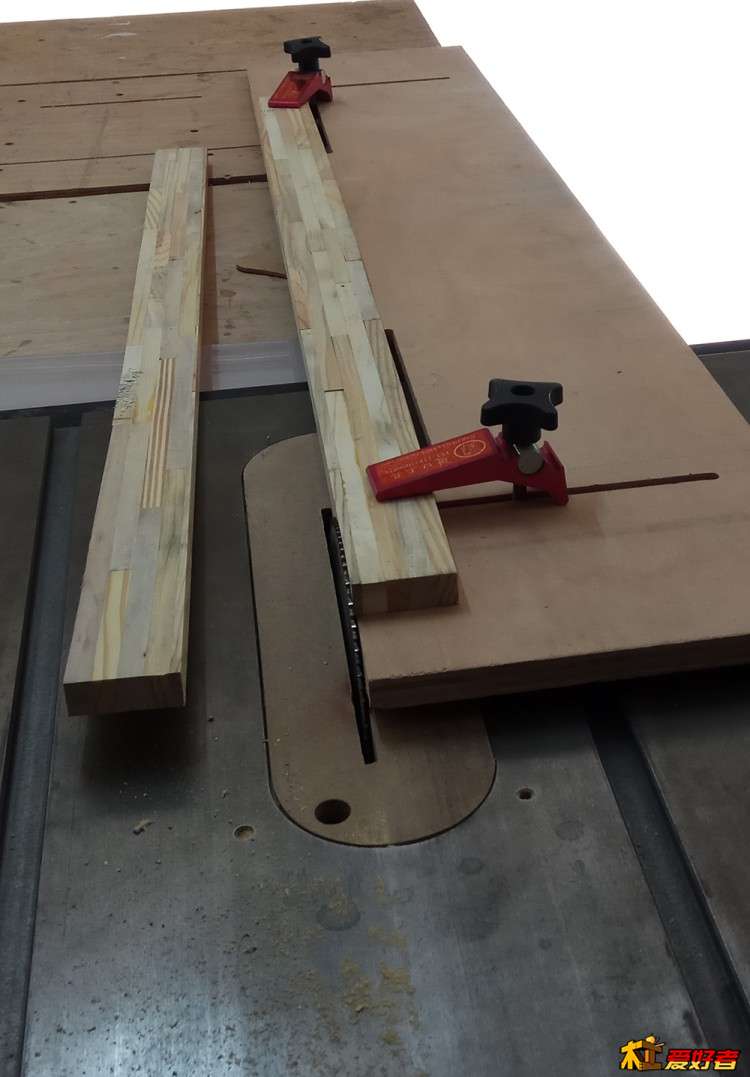

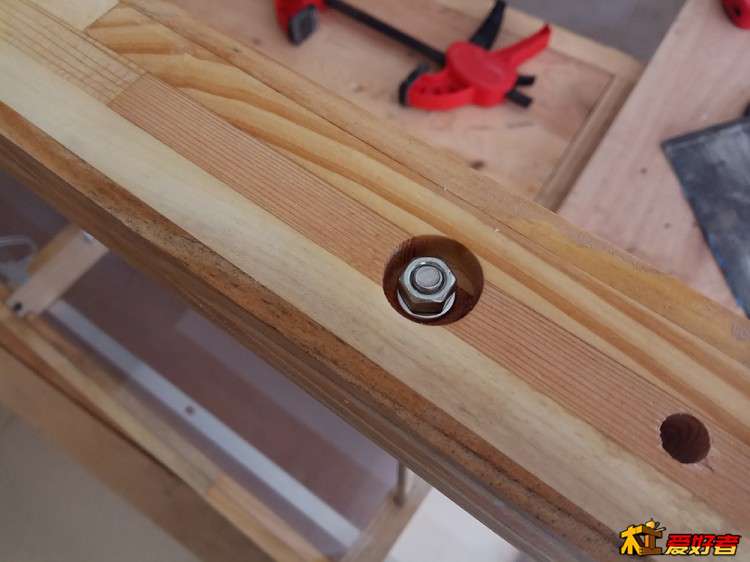

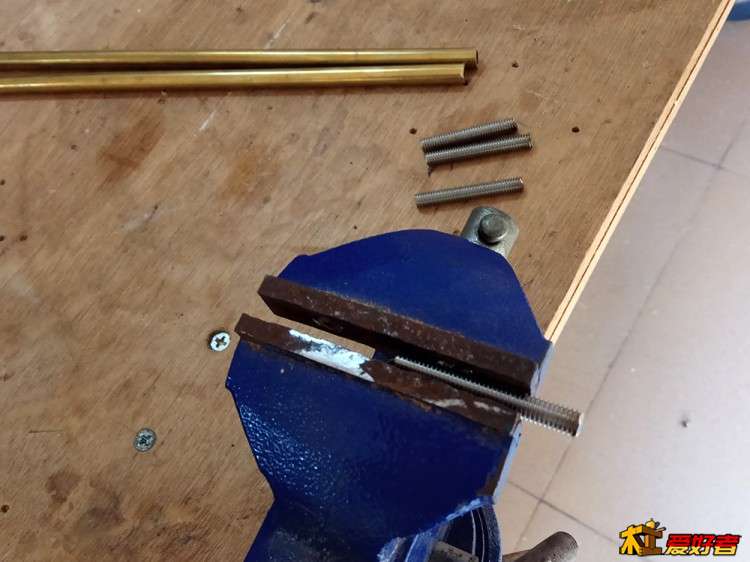

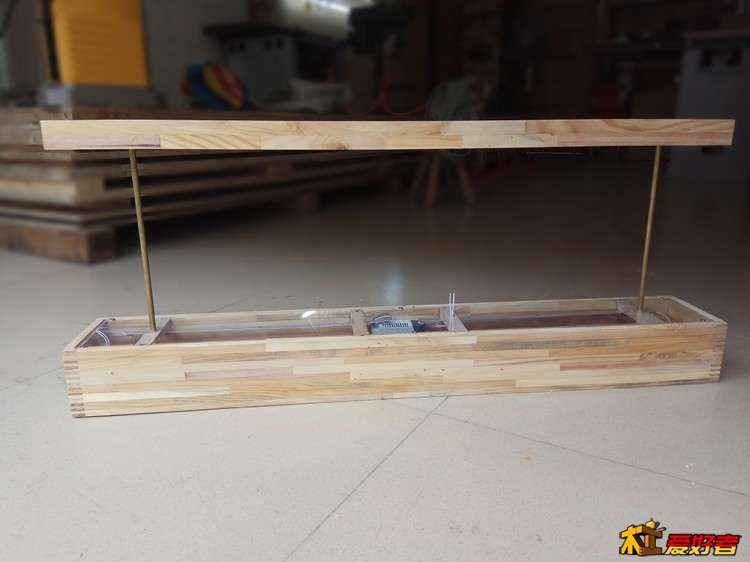

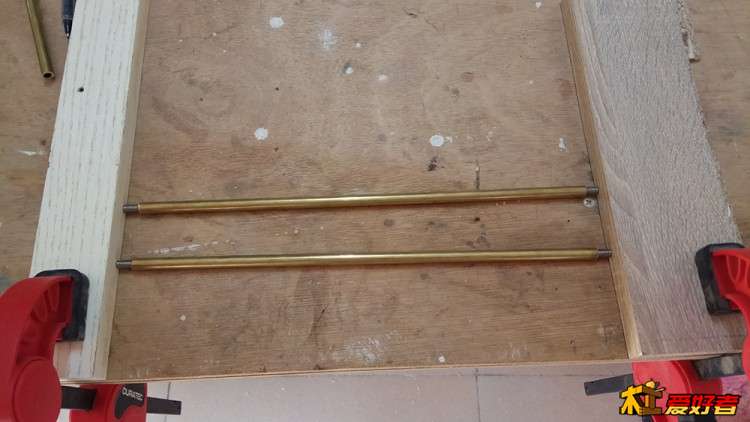

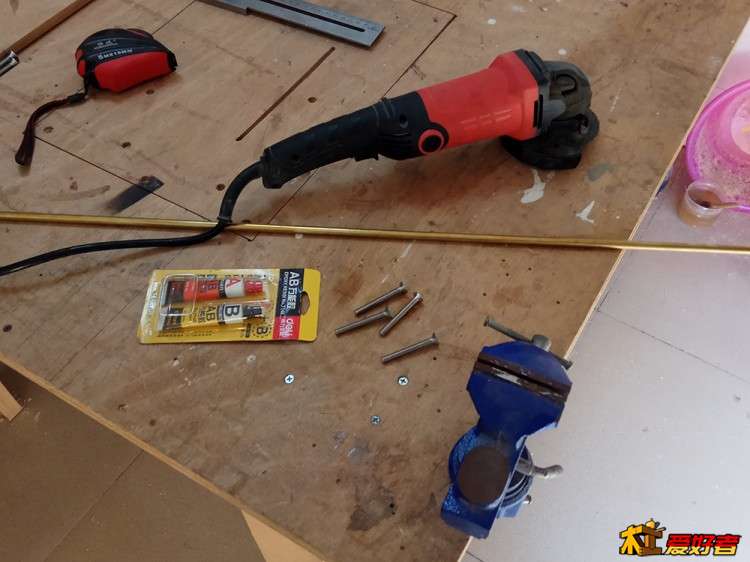

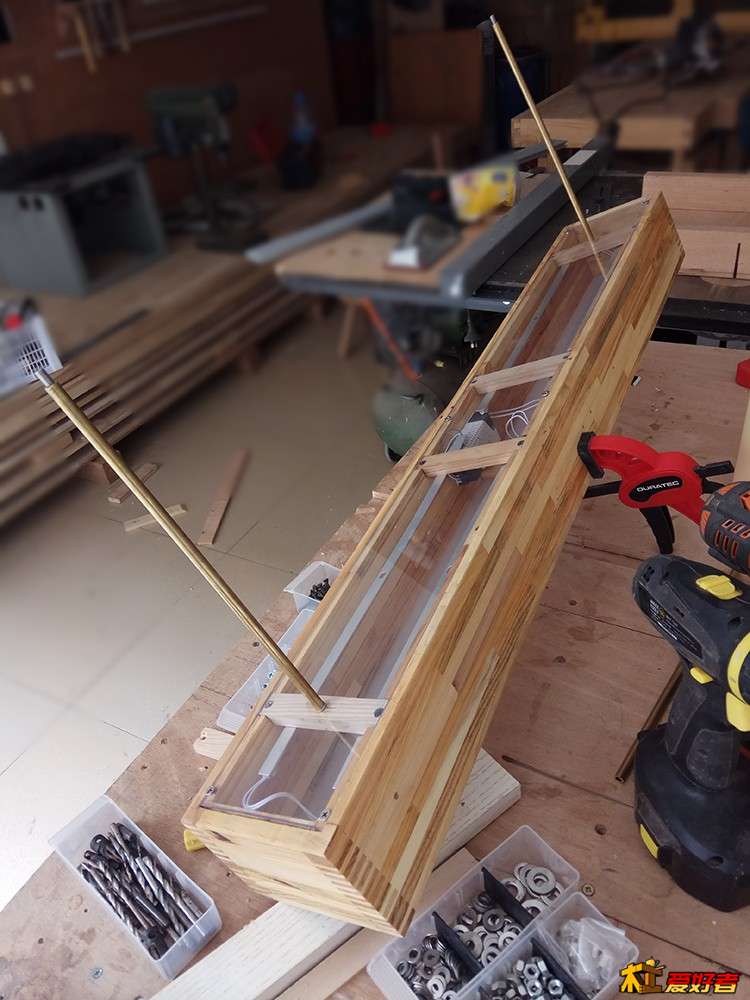

本打算用钢丝作为吊灯方式的，后来想想钢丝是否太普遍了。于是改变计划，打算弄一木方在天花，然后两侧用空心的铜管用AB胶将天花上的木方与灯箱连接，线隐藏在铜管里面。于是拿用之前拼板留下的其中一块，一分为二，在相互拼接成厚木方。
/ ]/ Z& }( ]( j7 [4 |! L/ |5 z$ n: U) z8 ]% ~' q. H3 q8 ~* I

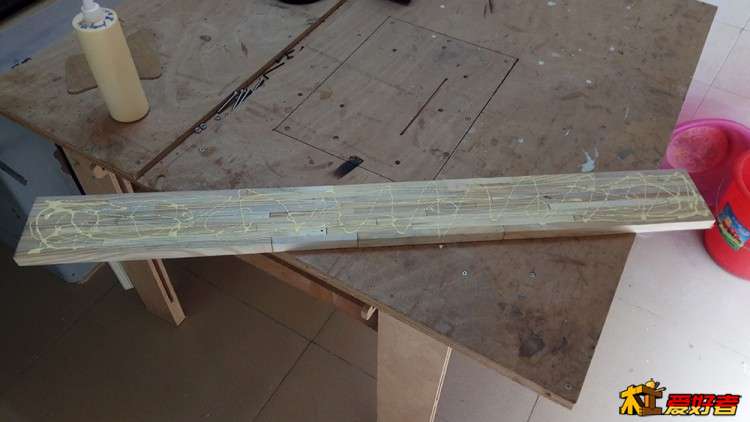

上胶水
) r i3 ^2 `+ \# ]- H

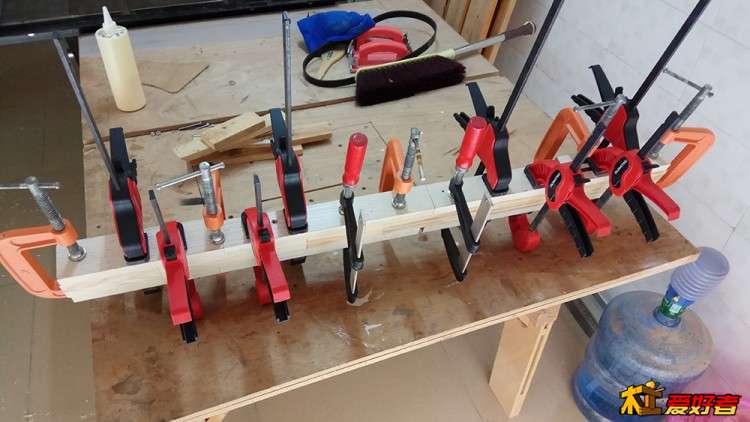

2 `8 q- ^% b% x. `上夹具
; X! [# o1 q' P* R

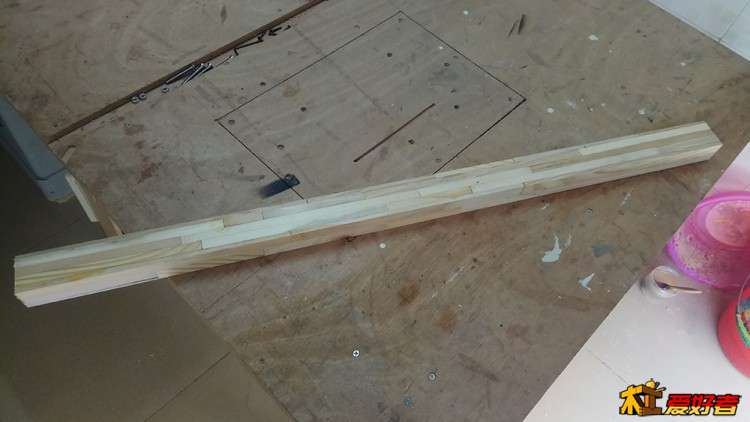

) _$ d2 E3 h/ F* L* f拆夹具后得到想要的木方，后面修木方和打磨木方，钻孔的照片没有拍 ! ^' ]# {+ K4 Y! h6 s) X8 e
- w4 c0 w: [& ~/ Y% b. _* m& A, O" h5 k. D: H
|
