三轴动龙门实验机~！预留升级四轴~！

akun924 · 发表于 2018-1-23 17:43:30

楼主既然用到了A3和线轨，说明还是在乎精度和刚性的。感觉侧板立柱镂空减重过头了刚性不好。强度肯定是没问题但是刚性不足后面会振刀

lvdou · 发表于 2018-1-23 20:21:06

86闭环步进电机+驱动*3套，1.5KW变频器，600W220V-50V-50HZ环牛，NES-35-24-1.5A开关电源，脱机4轴控制卡，CW4L2-20A-S电源滤波器，15A12位接线端子。

lvdou · 发表于 2018-1-23 20:25:28

环牛直径135MM

lzzasd · 发表于 2018-1-24 13:27:00

环牛是雕刻机适用的过载能力强上次用通信开关电源都挺不住最后还是换的环牛

lvdou · 发表于 2018-1-25 15:14:11

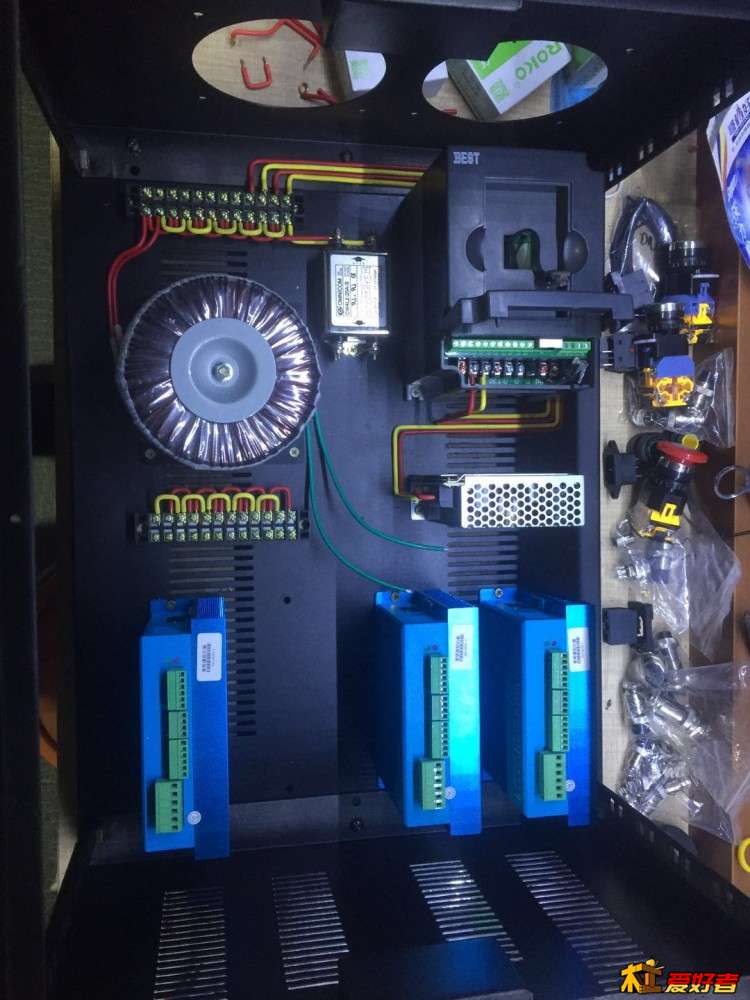

进度缓慢~！觉得控制箱比机架难搞

lvdou · 发表于 2018-1-25 16:41:09

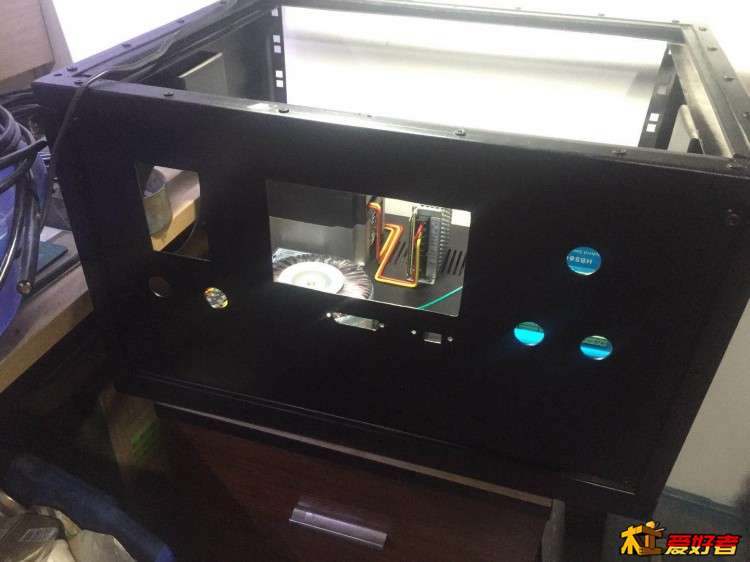

后面的孔打完了，假组一下还行~！

迷恋红颜 · 发表于 2018-1-26 23:58:31

我用的是EI变压器，1200瓦的，280块钱，重22斤。三路57闭环步进电机，A轴雷赛步进驱动，

lvdou · 发表于 2018-1-27 10:15:09

迷恋红颜发表于 2018-1-26 23:58
7 n4 V# Q$ M( e& d- g4 {我用的是EI变压器，1200瓦的，280块钱，重22斤。三路57闭环步进电机，A轴雷赛步进驱动，

这么大的变压器？？等我升级4轴的时候再换个大的

386LV · 发表于 2018-1-27 11:31:53

lvdou 发表于 2018-1-23 20:21
, L5 H# z8 h3 G @ k) Q86闭环步进电机+驱动*3套，1.5KW变频器，600W220V-50V-50HZ环牛，NES-35-24-1.5A开关电源，脱机4轴控制卡， ...

你好，这个闭环步进在哪家买的能给个链接吗。

迷恋红颜 · 发表于 2018-1-27 12:36:24

lvdou 发表于 2018-1-27 10:15 , L% A9 ^0 T% T
这么大的变压器？？等我升级4轴的时候再换个大的

变压器大比小了好，你还不如一步到位，以后想升级就升级

lvdou · 发表于 2018-1-27 15:25:21

386LV 发表于 2018-1-27 11:31
# k, E( c8 ]! N/ I$ c' R7 w Z你好，这个闭环步进在哪家买的能给个链接吗。

lvdou · 发表于 2018-1-27 15:26:41

迷恋红颜发表于 2018-1-27 12:36
; f0 B8 W- N# D变压器大比小了好，你还不如一步到位，以后想升级就升级

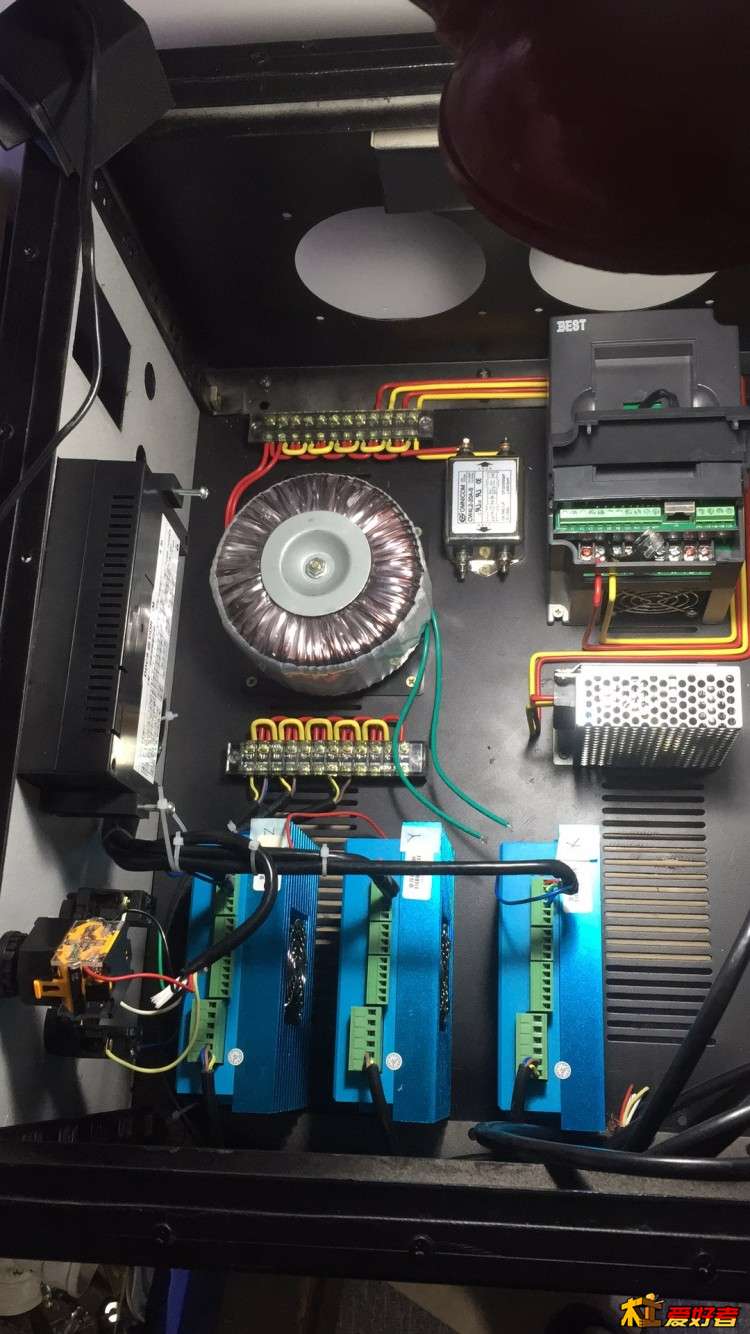

开始安装了发现买错了，先用吧，以后不行了加个单独的Z轴电源

lvdou · 发表于 2018-1-27 18:51:59

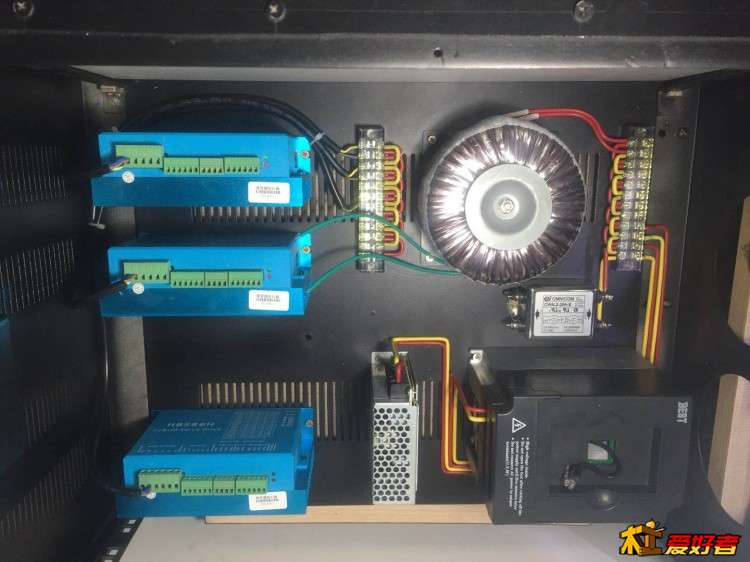

进展缓慢呀~！！！

lvdou · 发表于 2018-1-28 13:40:26

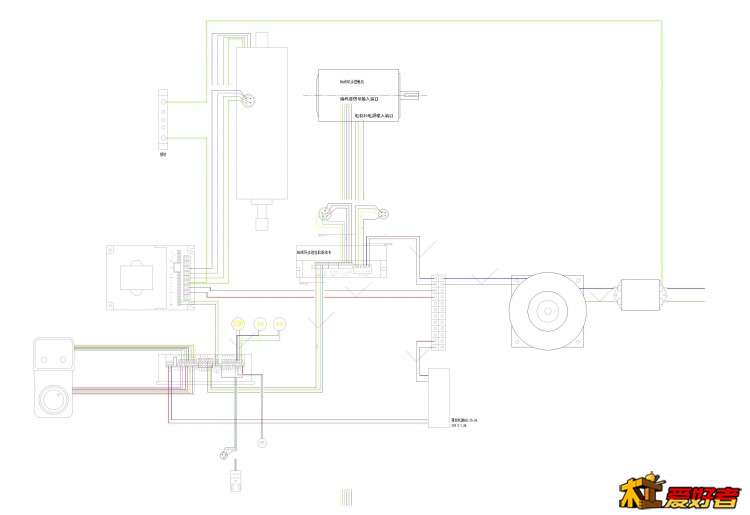

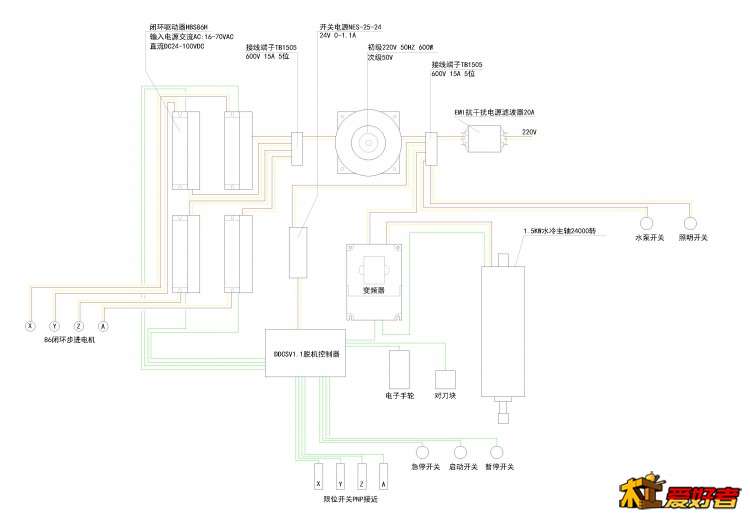

自己画的图，希望对DIY爱好者有帮助~！

lvdou · 发表于 2018-1-28 13:42:57

这个应该能看清楚~！
