请教一下，雕刻机雕刻螺纹用什么刀，燕尾刀，t型刀，螺纹刀？

maliang

.傲雪狂梅. 发表于 2018-1-22 20:31
坛子里有做螺纹的帖子，我见过

嗯，跟他们多学习。

狗狗吉祥

T刀和图1的刀都可以，写一螺旋刀路就行了。
) U; w# H, {) _5 w

maliang

狗狗吉祥 发表于 2018-1-23 00:27
5 f! t1 p9 t8 s  N" l& oT刀和图1的刀都可以，写一螺旋刀路就行了。

好的，谢谢了。明天买刀

yf383620039

学习，学习

.傲雪狂梅.

maliang 发表于 2018-1-22 12:54
嗯，跟他们多学习。

; ~; ~. O" V, ]) I6 P. ?; U我也曾想过做螺纹，也是苦于螺纹刀太贵，想过用钻头自己做螺纹刀。看了你的帖子很受启发，我以为燕尾刀与T刀的刃角要改动，就是说刃角的平分线与刀杆轴线垂直。燕尾刀与T刀的角平分线都不与轴线垂直，做出的螺丝和螺母就有方向性了。我没试过只是凭空想象。大家以为呢？
' b1 M( h! g, m, x5 Q- s

.傲雪狂梅.

toyo180332 发表于 2018-1-22 10:42
60度的尖刀，把第四轴转一圈和X轴移动多少设置好，X轴的移动数就是螺纹的导成，也叫螺距

4 ?$ U  v) i6 {; d' c& y我以为楼主做螺纹是三轴的。不是四轴。四轴只能做螺丝。我只是想象，没实践过。

.傲雪狂梅.

maliang 发表于 2018-1-22 10:35
这个比如说45度的燕尾刀，车出来螺母和螺丝正好可以对上。t型刀，只要设置好了间距，估计也是可以的。但 ...

& p: S. E' \3 W9 @& B9 x, n) t% N燕尾角平分线不与轴线垂直，要注意！！！如果做螺丝扣的盒子，觉得公母肯定扣不上，除非公比母细一些。若把燕尾的尾端做45度的刃磨，燕尾角就成90度了，这样角分线就与轴线垂直了，螺母颠倒都能拧上，你（大家）觉得呢？
/ B# J9 d" e% I. r1 z4 l

.傲雪狂梅.

燕尾刀只能做XY向运动，如果做Z向运动，螺纹的步距与Z轴的步距以及主轴转速和燕尾刀的直径，是不是要综合考虑，不会一刀下去螺纹没有成反成光滑的孔或杆了呢？毕竟不是专业螺纹刀。也许螺纹软件早就设置好了，我的担心是多余的。

.傲雪狂梅.

我之所以说这么多，因为我很想用雕刻机做螺纹。之所以没实践，因为考虑太多，还不成熟。毕竟是还想玩，又想少投资一族。否则买个螺纹刀整就是了。

.傲雪狂梅.

http://www.zuojiaju.com/thread-726283-1-1.html

maliang

.傲雪狂梅. 发表于 2018-1-23 04:49
我之所以说这么多，因为我很想用雕刻机做螺纹。之所以没实践，因为考虑太多，还不成熟。毕竟是还想玩，又想 ...

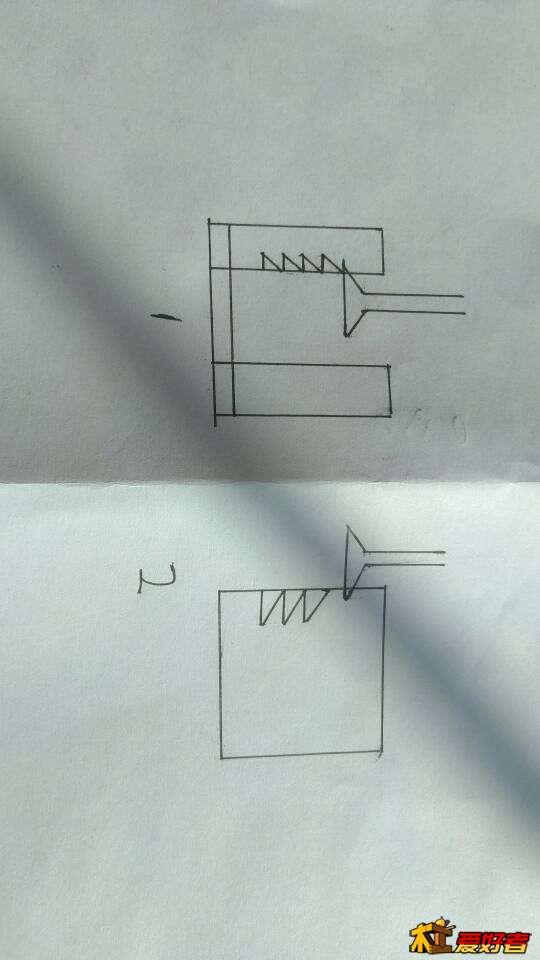

: S) i, ~8 s) I" |9 |4 p/ f$ s我自己理解，第一个图是车的内外的螺纹。第二个图是，车好的，四十五度角的话，正好可以合在一起。所以，感觉45度的燕尾刀和t型刀都是可以的。论坛里有几张照片不是很清楚，看着像是燕尾刀。给你个参考。
# u) U! h4 g% F/ b" \" u

0 Y  a, p1 m+ A0 `/ B: U

maliang

.傲雪狂梅. 发表于 2018-1-23 05:08
http://www.zuojiaju.com/thread-726283-1-1.html

保险的话，还是买t型刀。螺纹间距也要考虑进去。

HeartBeat

有磨刀机可以自己磨单牙的。我做螺纹就这样干的

8090

lsnes 发表于 2018-1-22 17:34
  V- r' ?% s& b: ?( U5 Z还想用雕刻机雕出螺纹做梦吧
那叫加工中心了

* Q3 z, }' G/ T% H8 N. ~  M$ p4 O只要合适的刀路设计，T型刀加工出螺纹是很正常的事。论坛上好多人都做出来了的，主轴沿圆形画圈下降，下降速度和距离设计准确就行，玩木工车的都有专门的螺纹车刀车制螺口（不是套丝和攻丝，直接车制），更别说编程受控的CNC了。加工中心也是CNC，加工中心能干的事普通CNC基本能干，主要是加工精度和刚性有区别而已。

lsnes

8090 发表于 2018-1-23 11:28
! Y) Y% J& A! z+ W  G" v只要合适的刀路设计，T型刀加工出螺纹是很正常的事。论坛上好多人都做出来了的，主轴沿圆形画圈下降，下 ...

多说无益，你先把代码贴上来，用的什么CAM软件。
