得伟745台锯底座及辅助推台

gzlyl · 发表于 2018-1-20 21:29:29

先上成品图吧：
台锯底座：

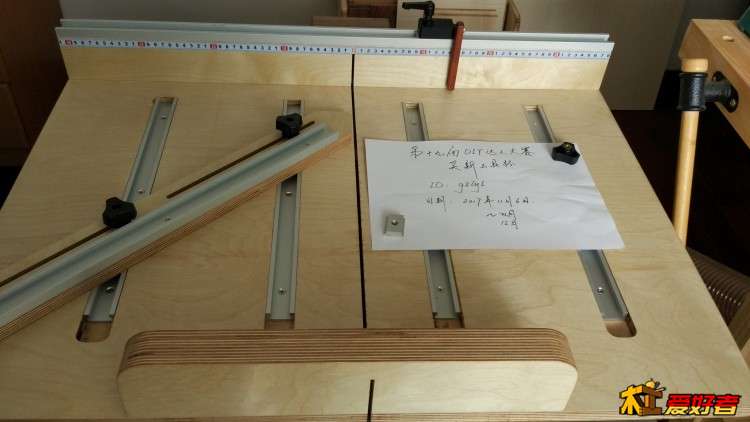

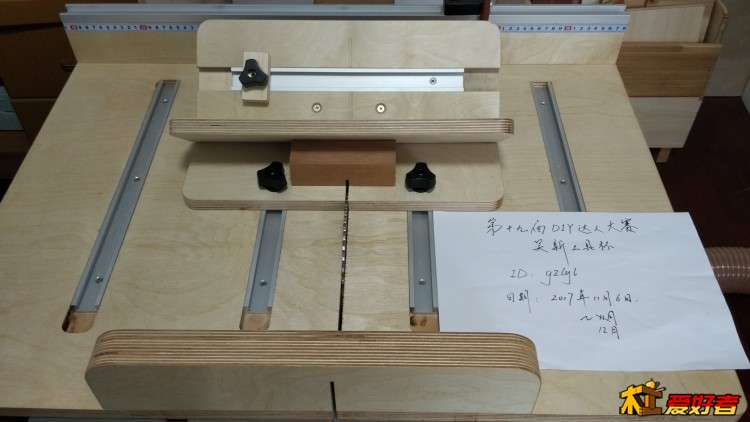

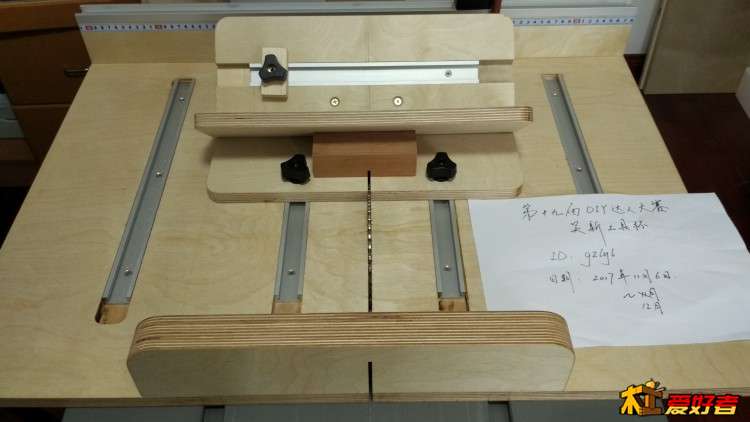

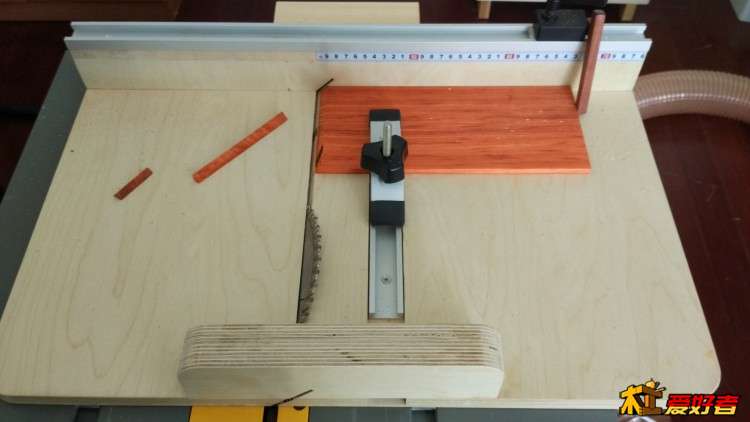

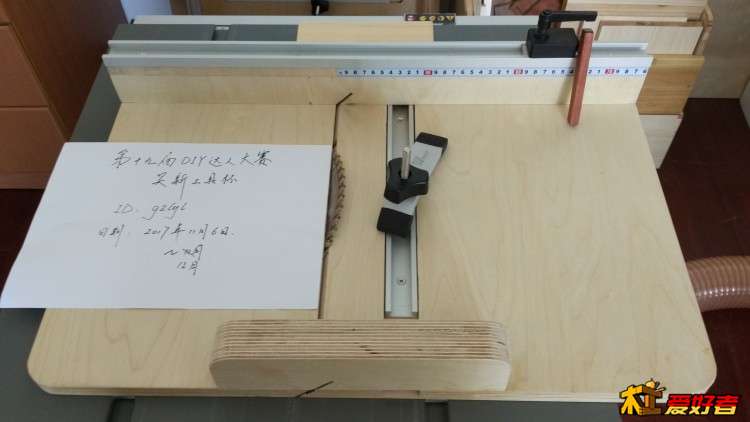

辅助推台：

45度斜切推台：

插片榫辅具：（是不是叫这名字啊？）

经过一段时间不堪回首的节衣缩食，终于在去年10月底，也就在大赛开赛的前几天，我终于拥有了人生第一台台锯——得伟745。虽然只是一台桌面型的台锯（淘宝店的商品标题是“家用小型迷你多功能切割机”），但却也让我兴奋了好长一段时间。由于地方狭小，首先要做的是给它配上一个可移动地底座，用时推出来，不用时推到一角落。

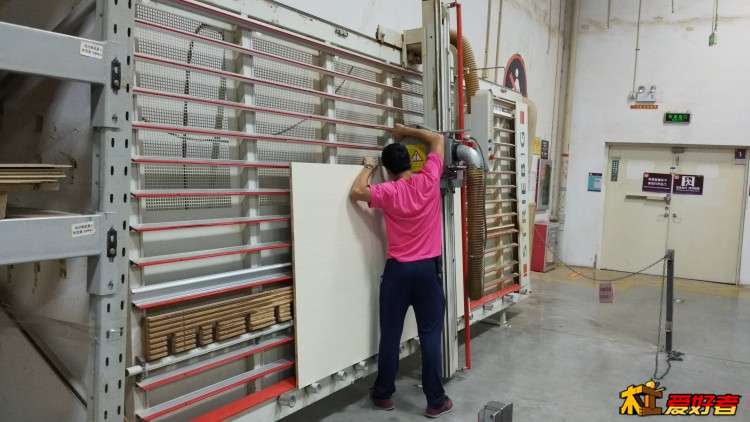

底座用免漆板做，百安居买的17厚的兔宝宝，看看人家的开板锯，一刀就几秒功夫。集尘也牛，几乎见不到锯末飞出来。锯一刀免费，再锯每刀5元：

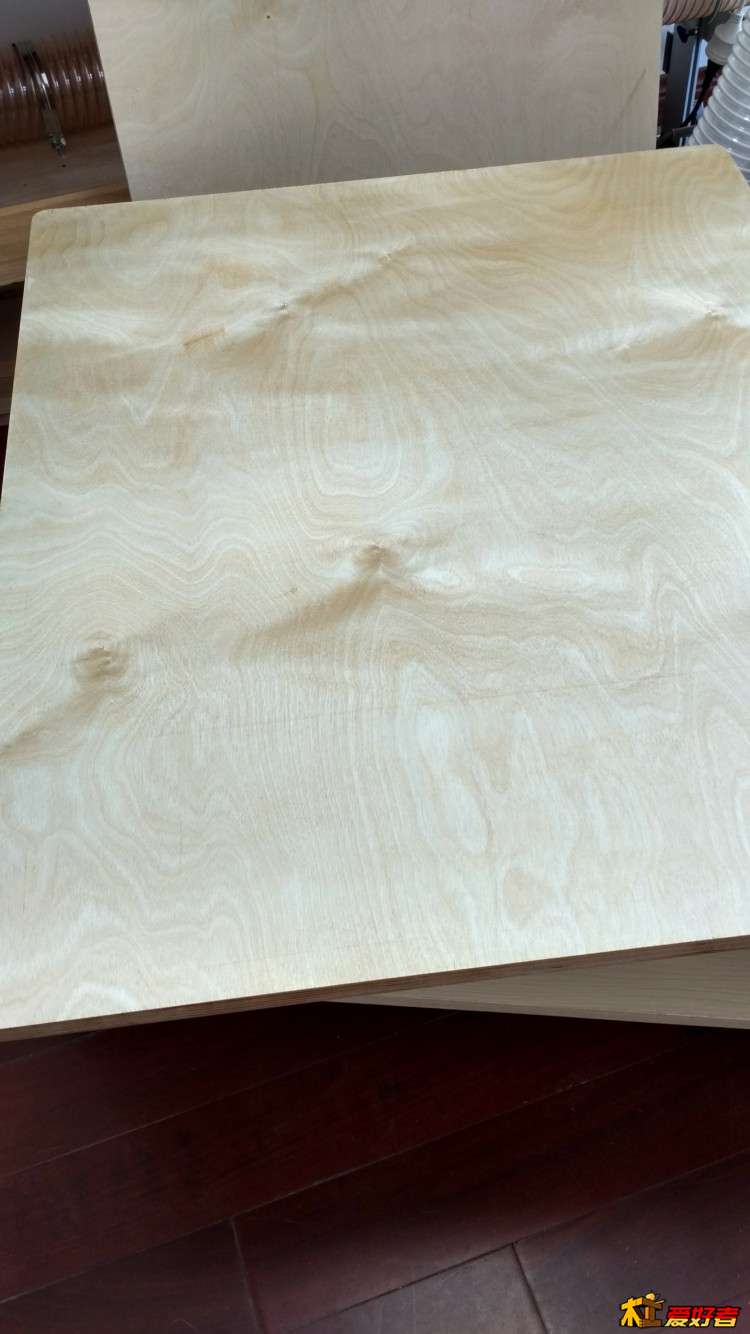

前面是做底座的免漆板，后面是做辅具的多层板：

底座做出来之前，先蹲着开板了：

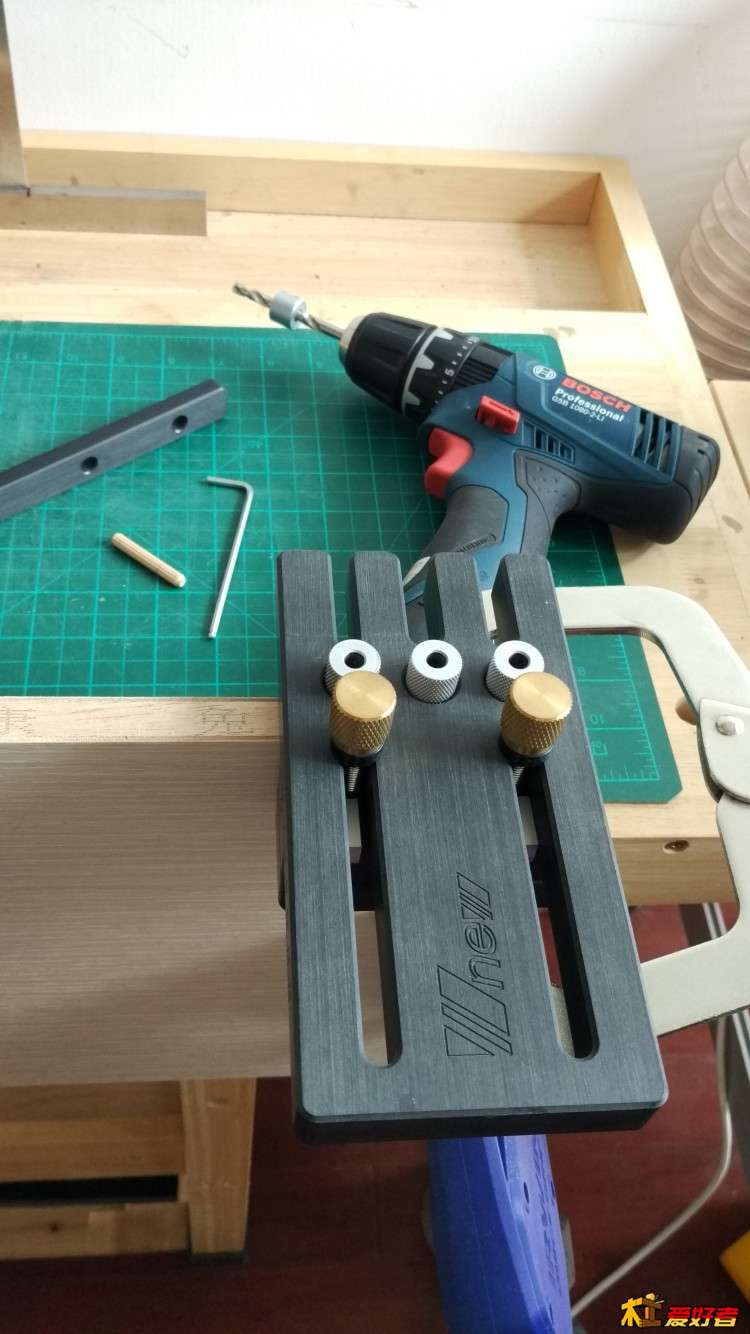

做板式家具，我最喜欢用圆木榫了，比斜孔好看，比三合一简便：

倒圆角：

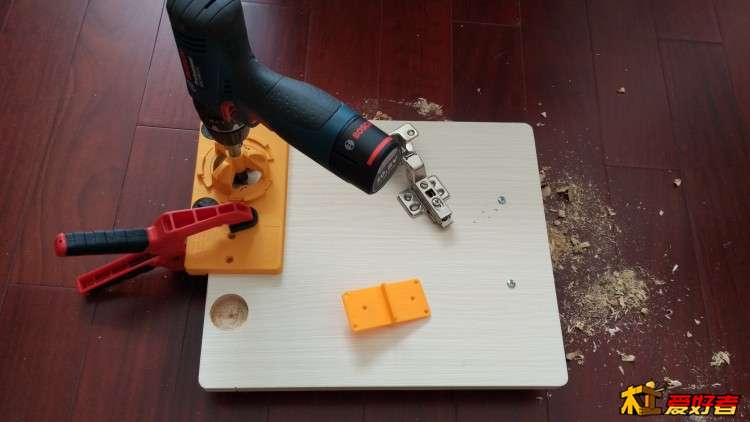

装铰链。没买日总的铰链开孔器之前，是用图片下方的黄色塑料定位开孔的，买铰链免费送的，对比之下，自然是花钱买的的方便精准多了：

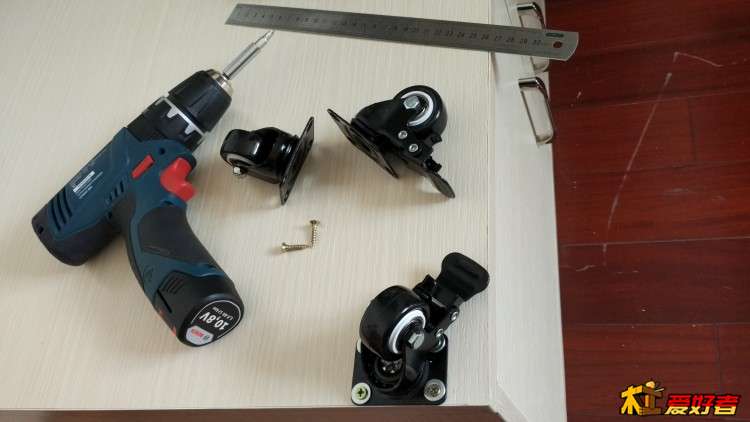

装轮子，两个带刹车两个不带的：

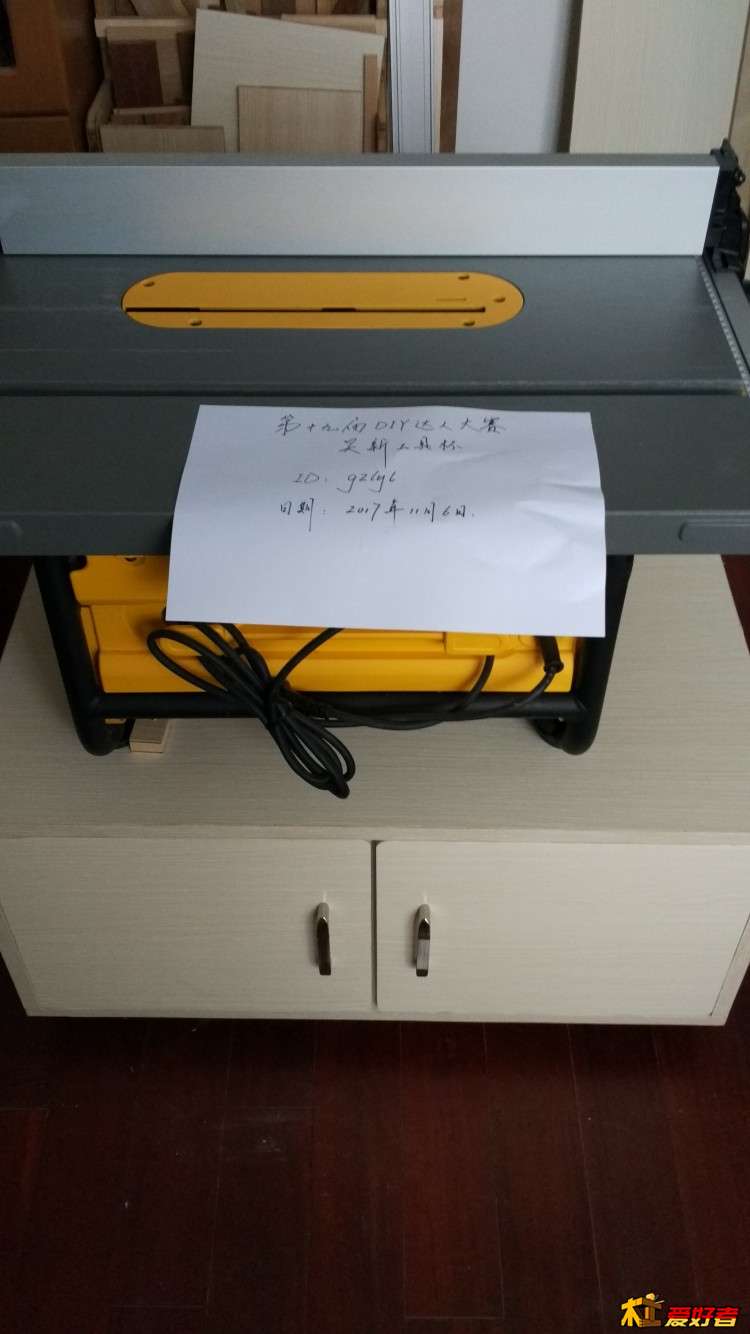

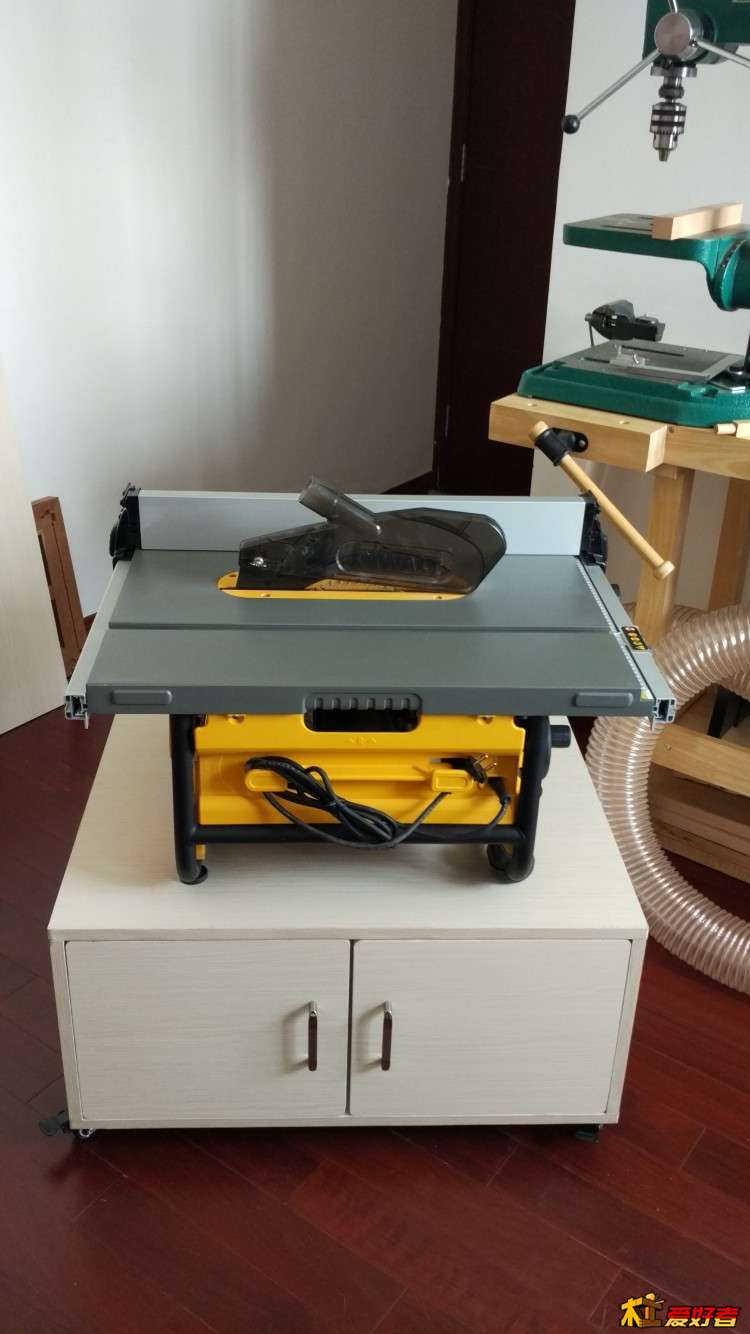

完工。正面：

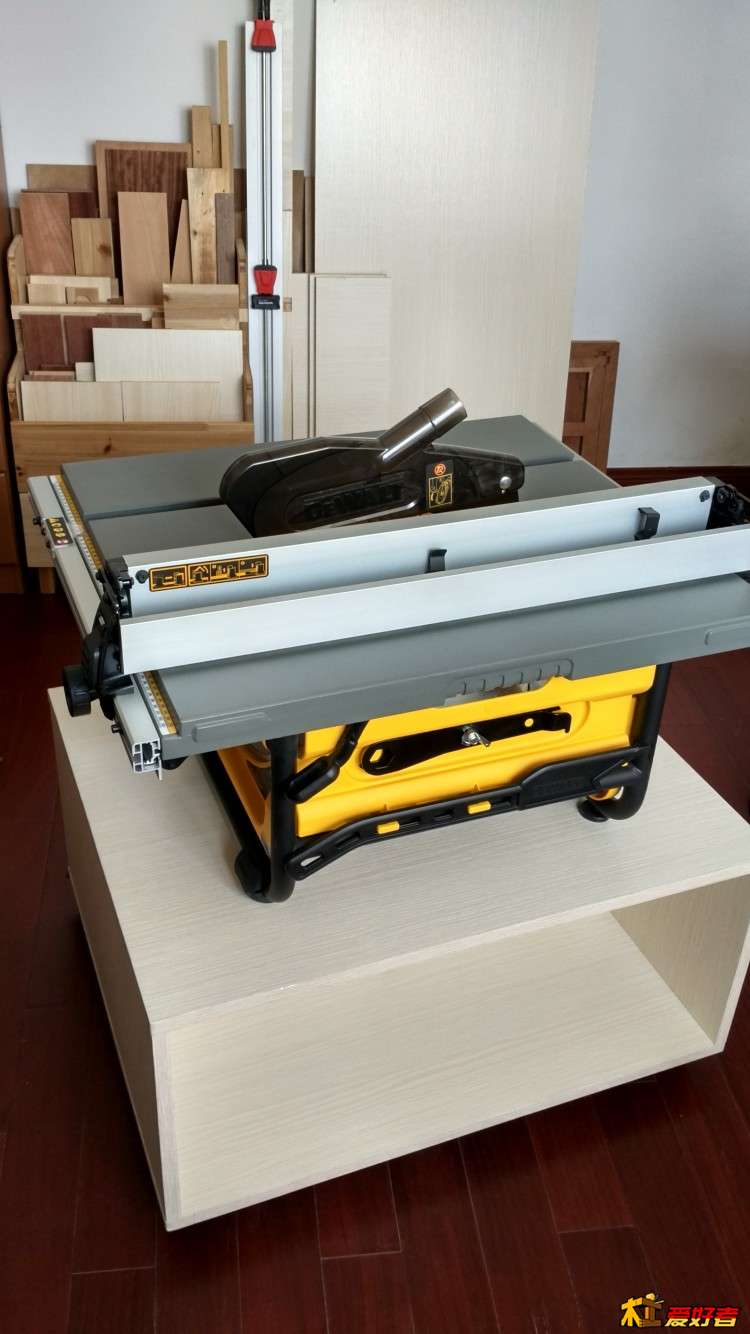

背面：

接下来是做辅具了：

gzlyl · 发表于 2018-1-20 21:30:23

本帖最后由 gzlyl 于 2018-1-20 14:51 编辑

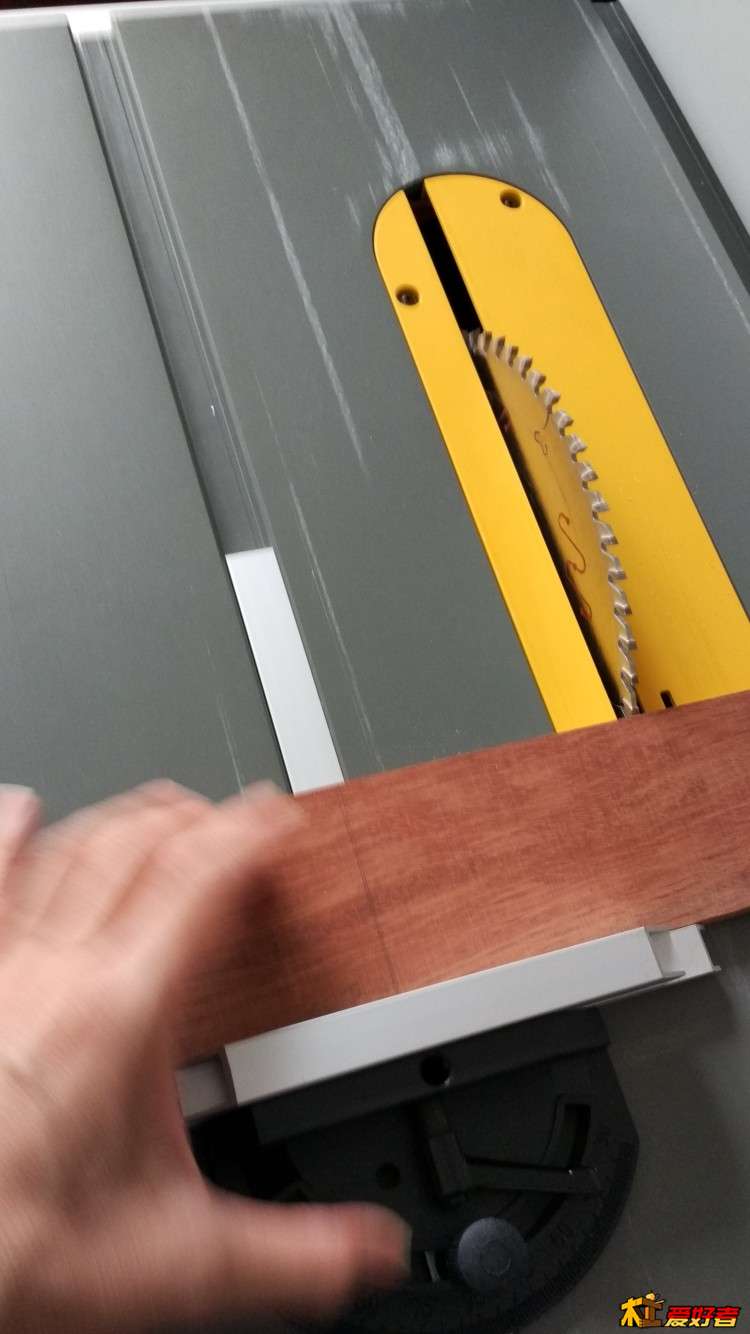

其实745配有横切推把，但推尺太小，而且不能调节间隙，有虚位，请看我浮夸的虚位演示：

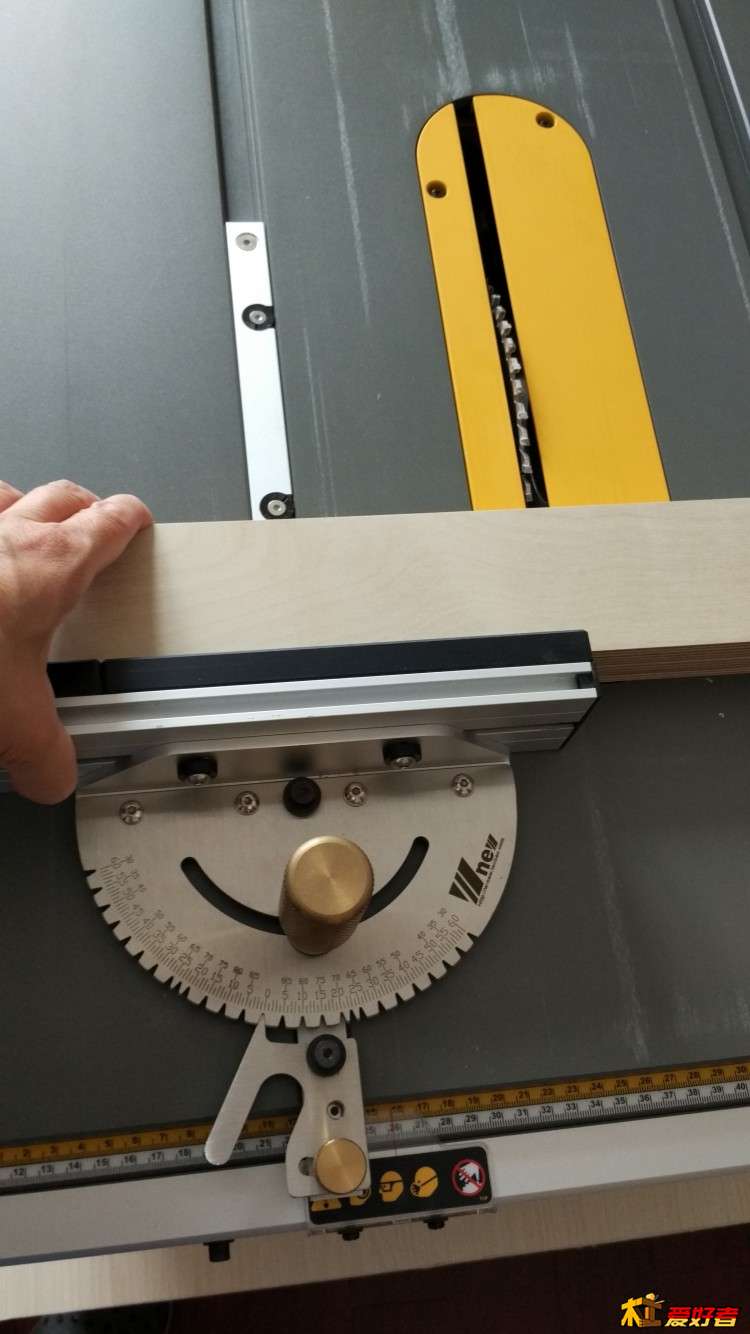

吴新家的推把可以调节间隙，也能用在745上，但在精确定位方面还是不如推台辅具：

辅助推台用的是18mm的多层板，这么厚的板挺沉的，而且会损失锯片高度，但一是考虑到要埋槽，板子不能薄。二是745锯高是77，减去板厚也有50的切高，可以满足大多数需求了。

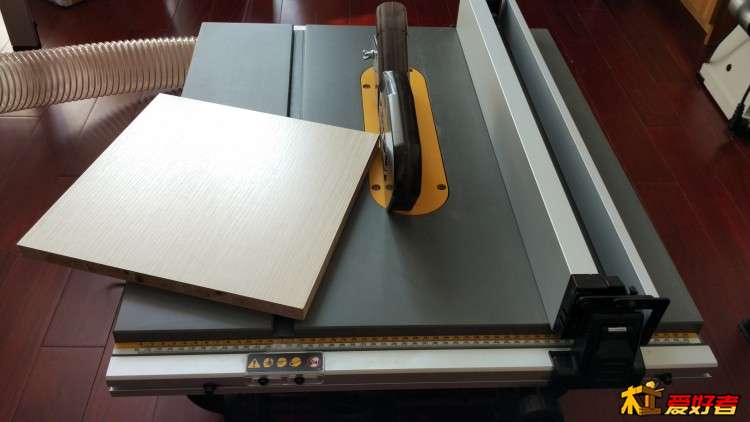

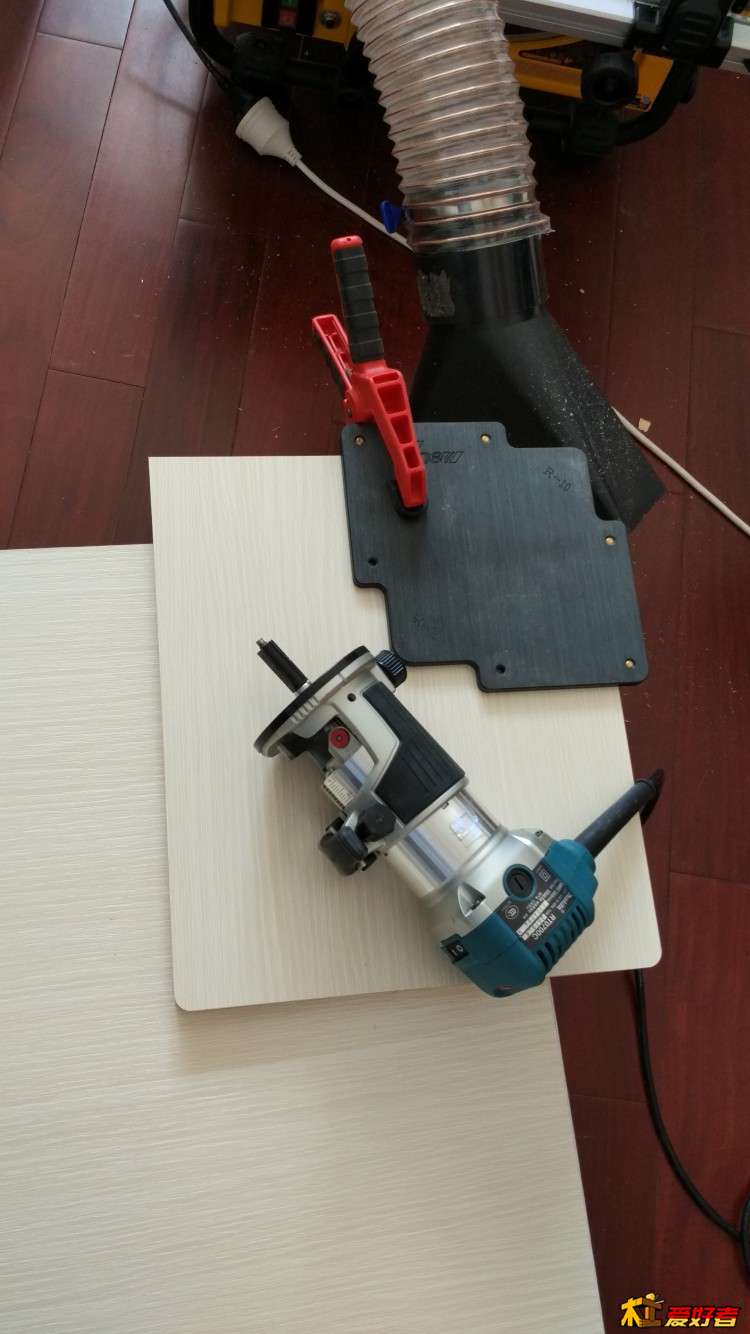

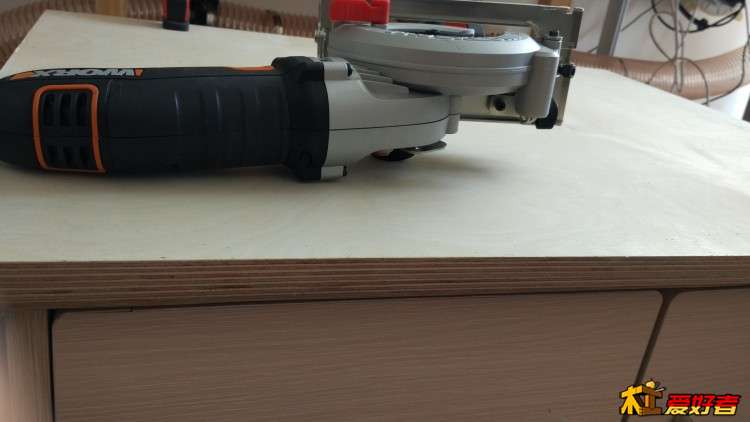

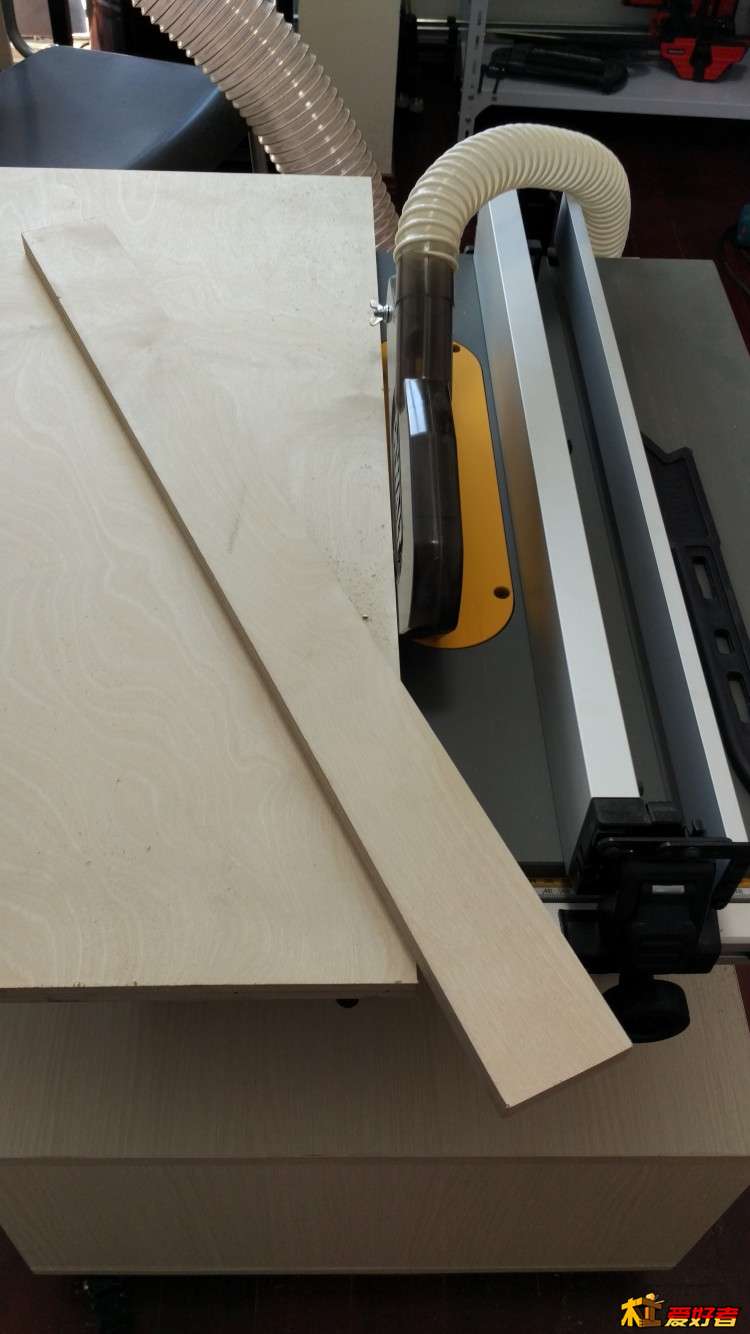

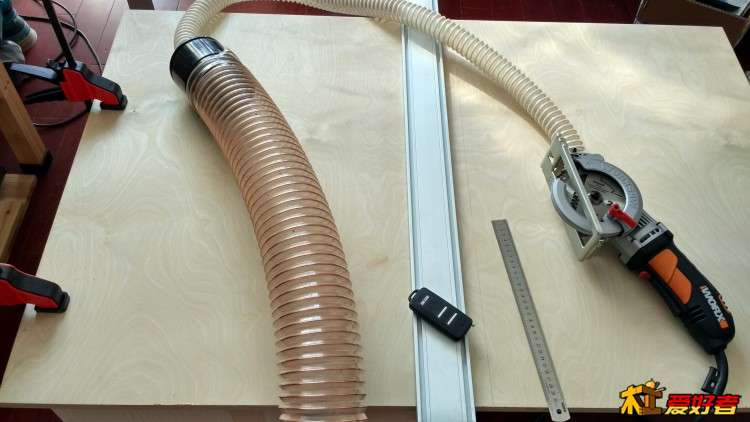

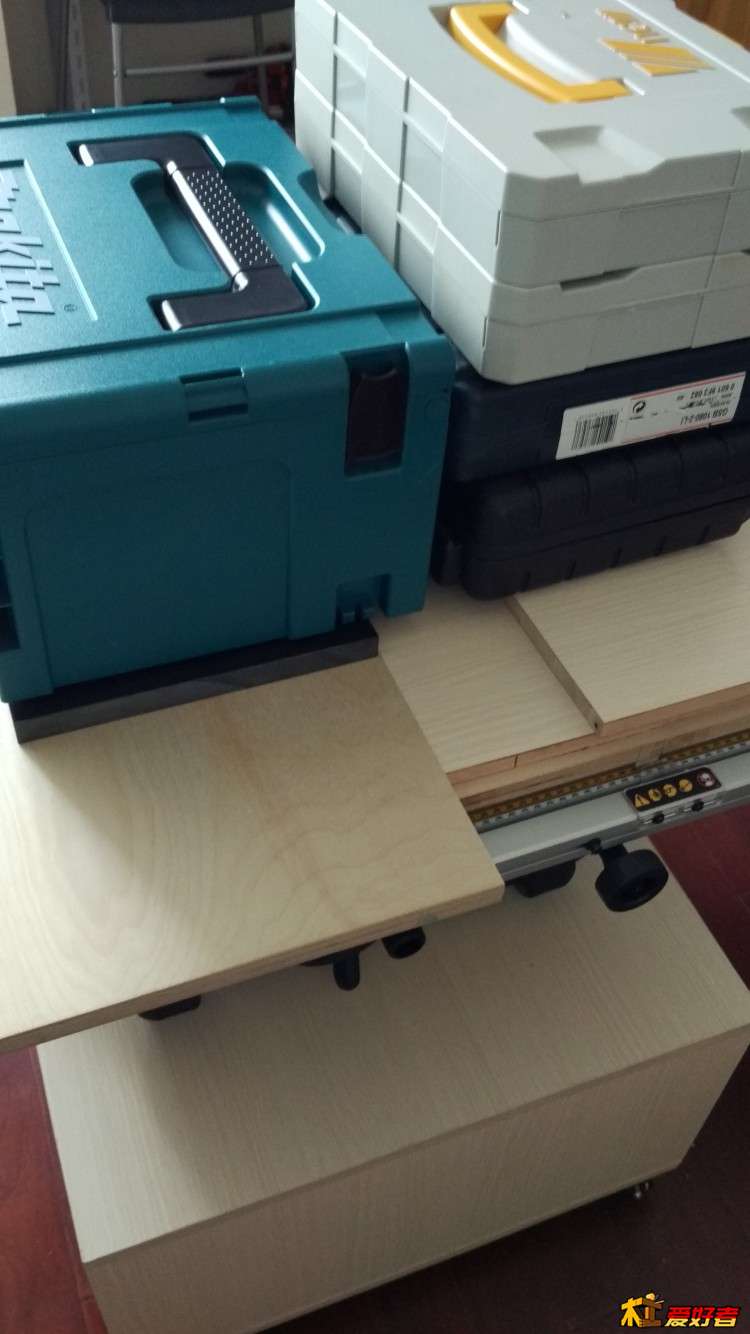

745最大切宽标称61，但要切大板，还真不如用我的小鹰锯方便：

切口还不错：

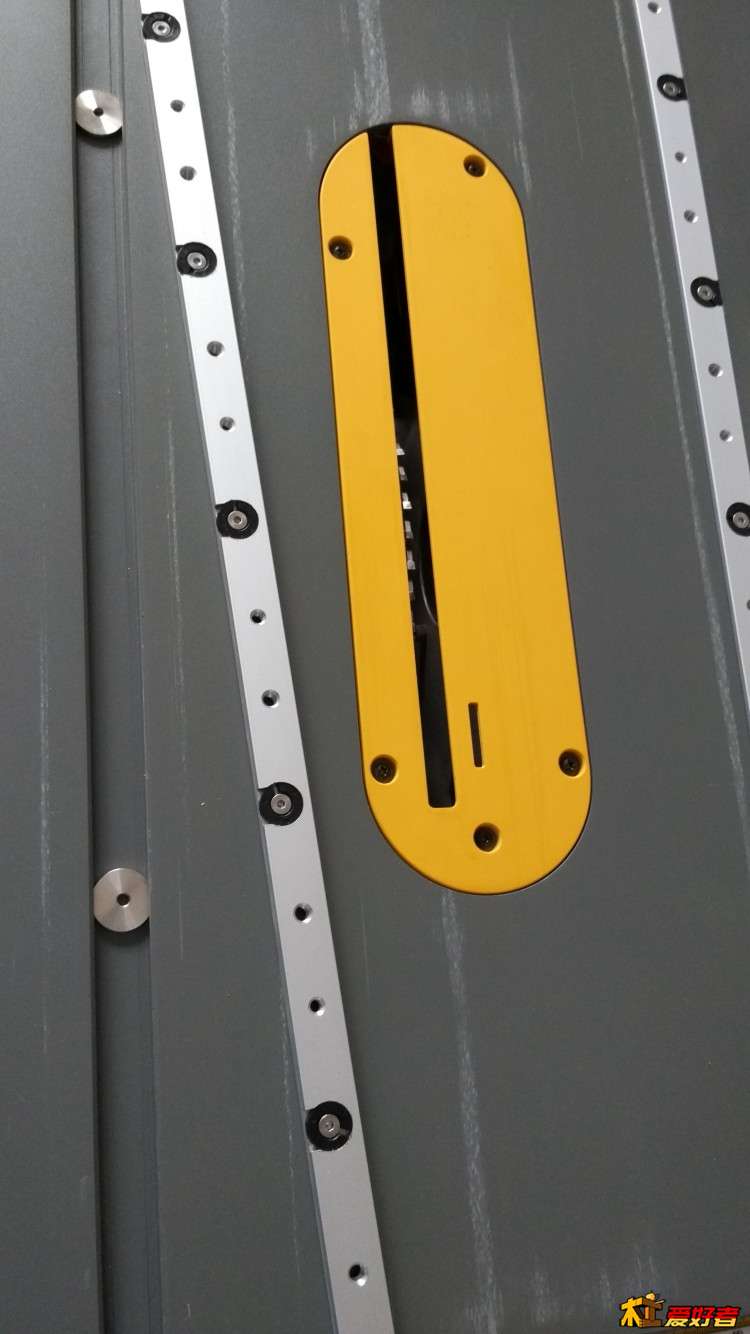

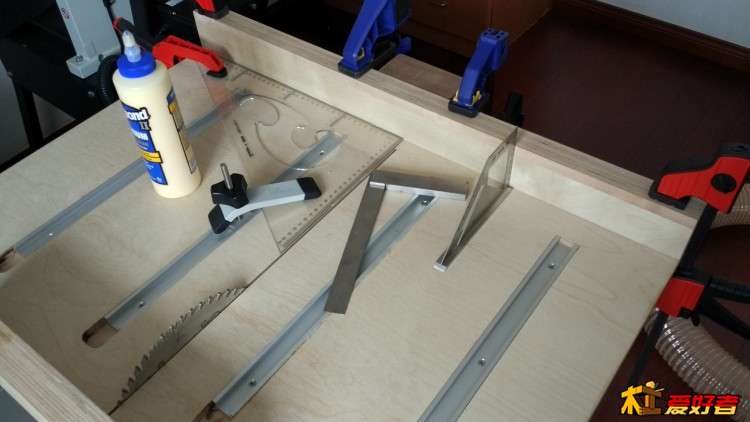

开完板先装滑条：
吴新家的650滑条，可调节间隙，带防倒挡圈。

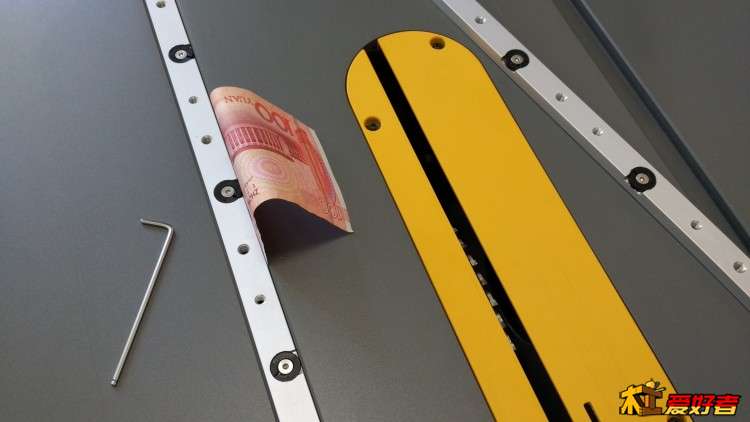

先要调整好间隙，不然装好后就没得调了（其实也可以反过来装，固定后仍可以调整间隙，但不能用挡圈了。）

这是关键一步，老外视频我看过是垫硬币的，我是直接把挡圈卸下来放滑槽上垫高：

滴上502，压紧一会儿：

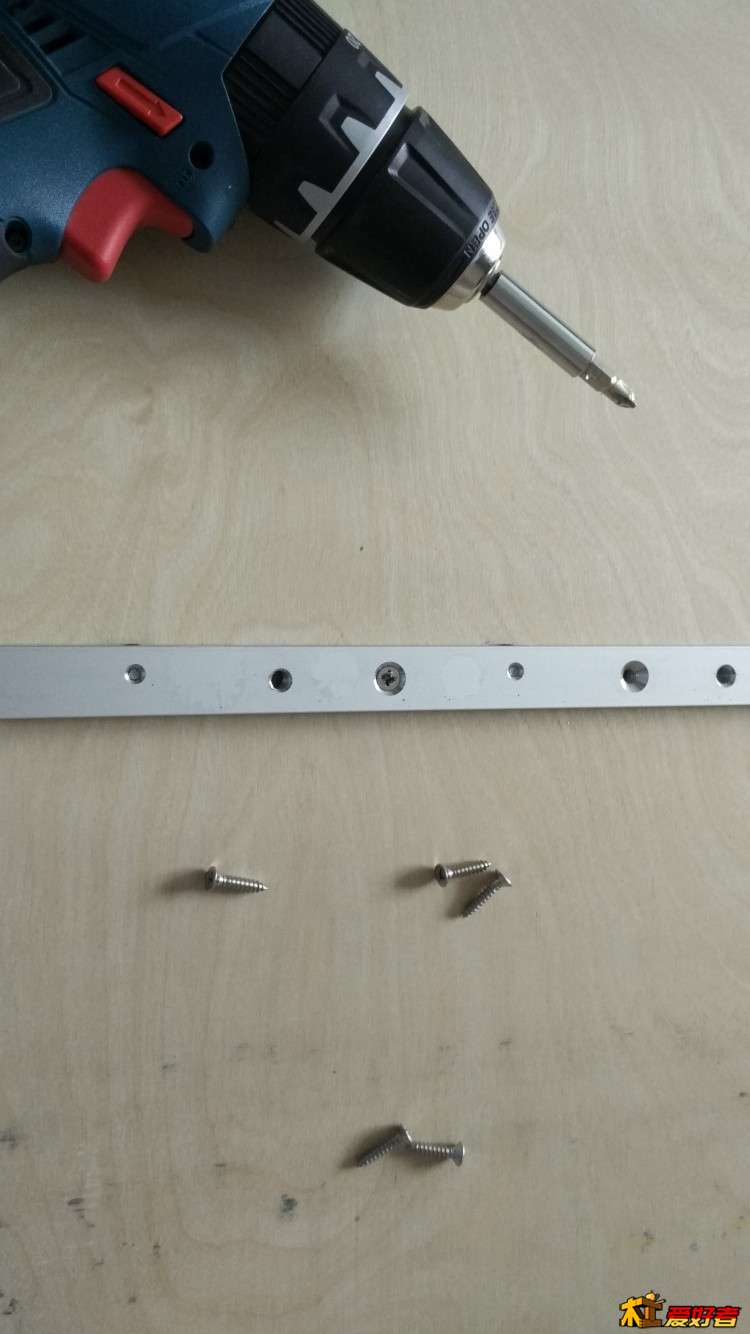

上沉头螺丝固定：

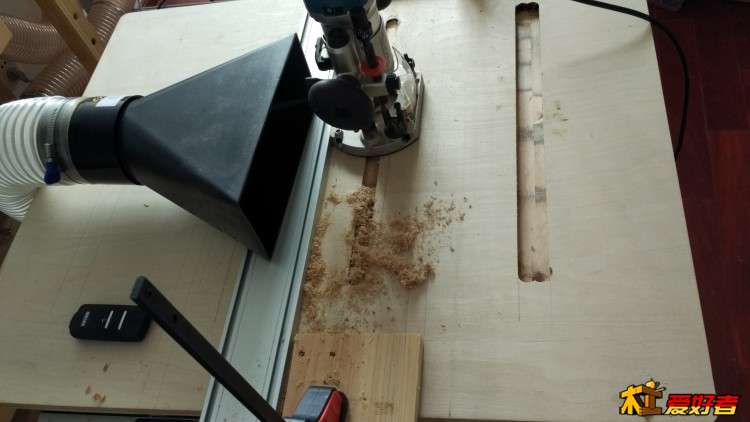

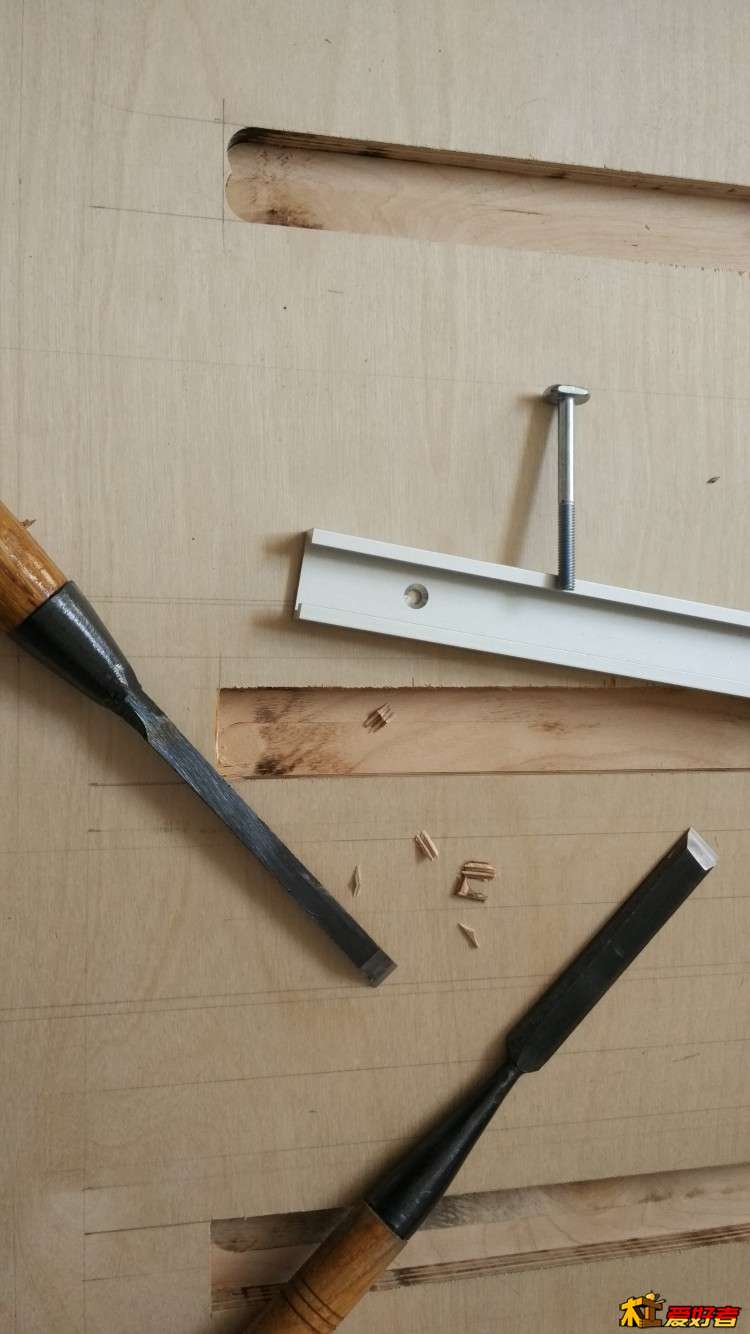

装完滑槽就可以把板装上台锯上，接着开槽，修整：

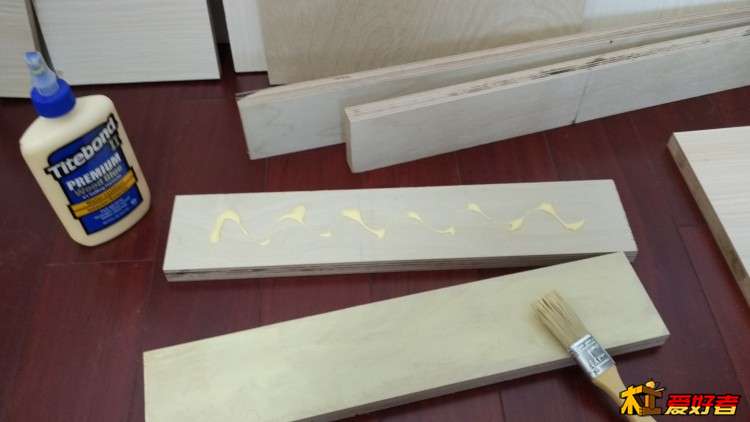

接着是估推台靠山：
不切大板的话，745纵切的精度是相当不错了，靠山是这款台锯的一大亮点了：

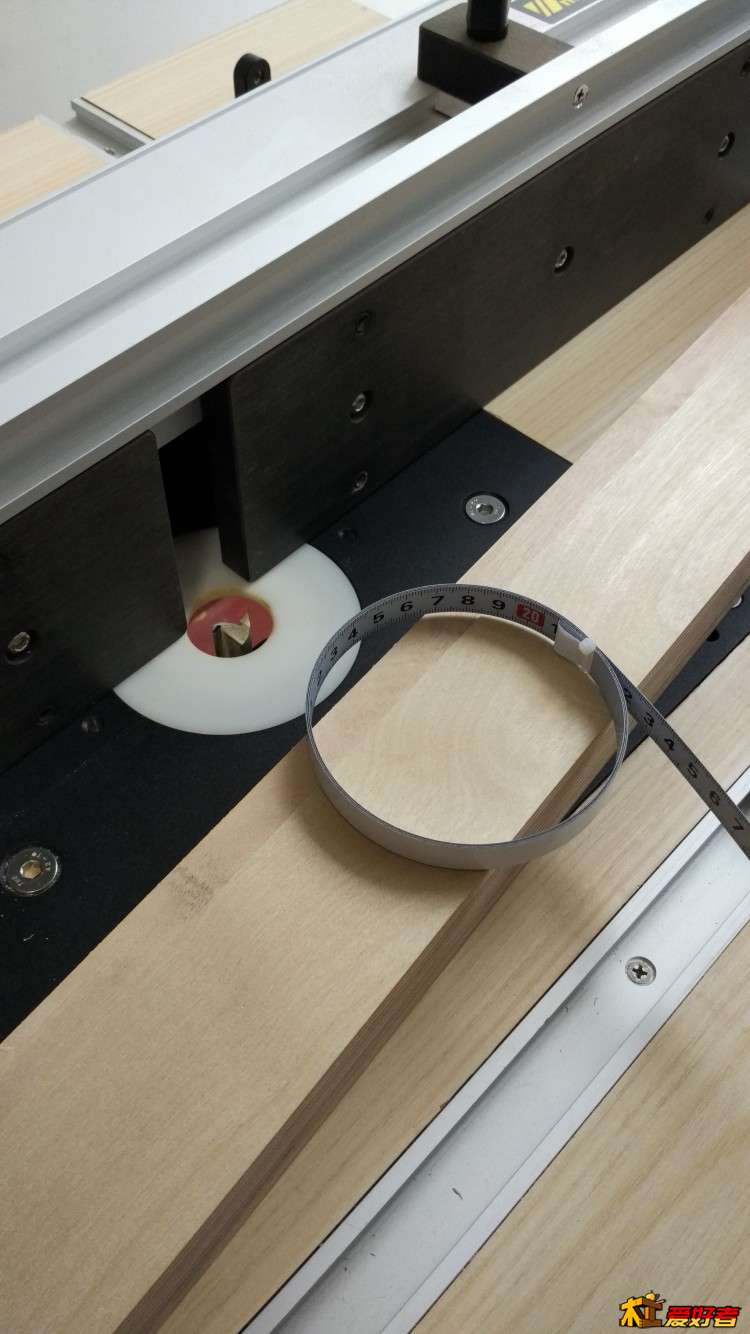

靠山开浅槽埋刻度尺：
像这种仅有零点几毫米深的浅槽，用可精确调整高度的电木铣倒装就可以很容易完成了：

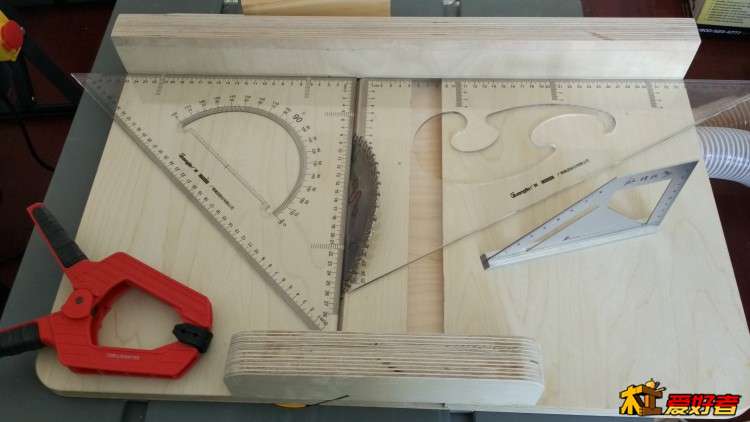

靠山必须确保与锯路垂直，我见过有很复杂但很精确的调整方式，我功夫不到家，就这样吧：

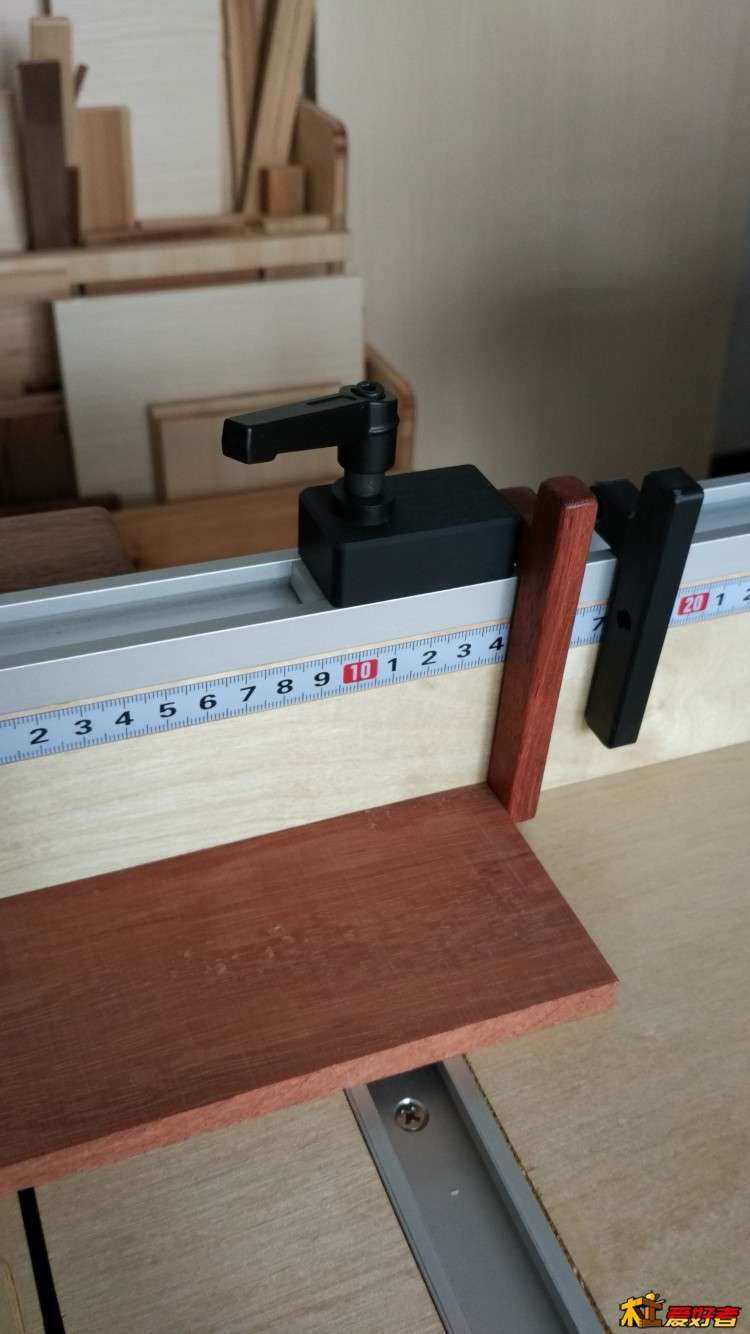

日总家的定位器挡把不够长，DIY一个：

接下来是做45度靠山：

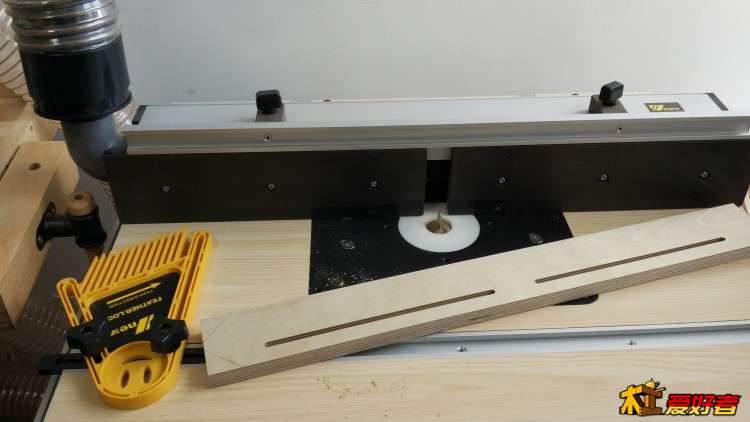

开槽，用于穿过M6螺杆

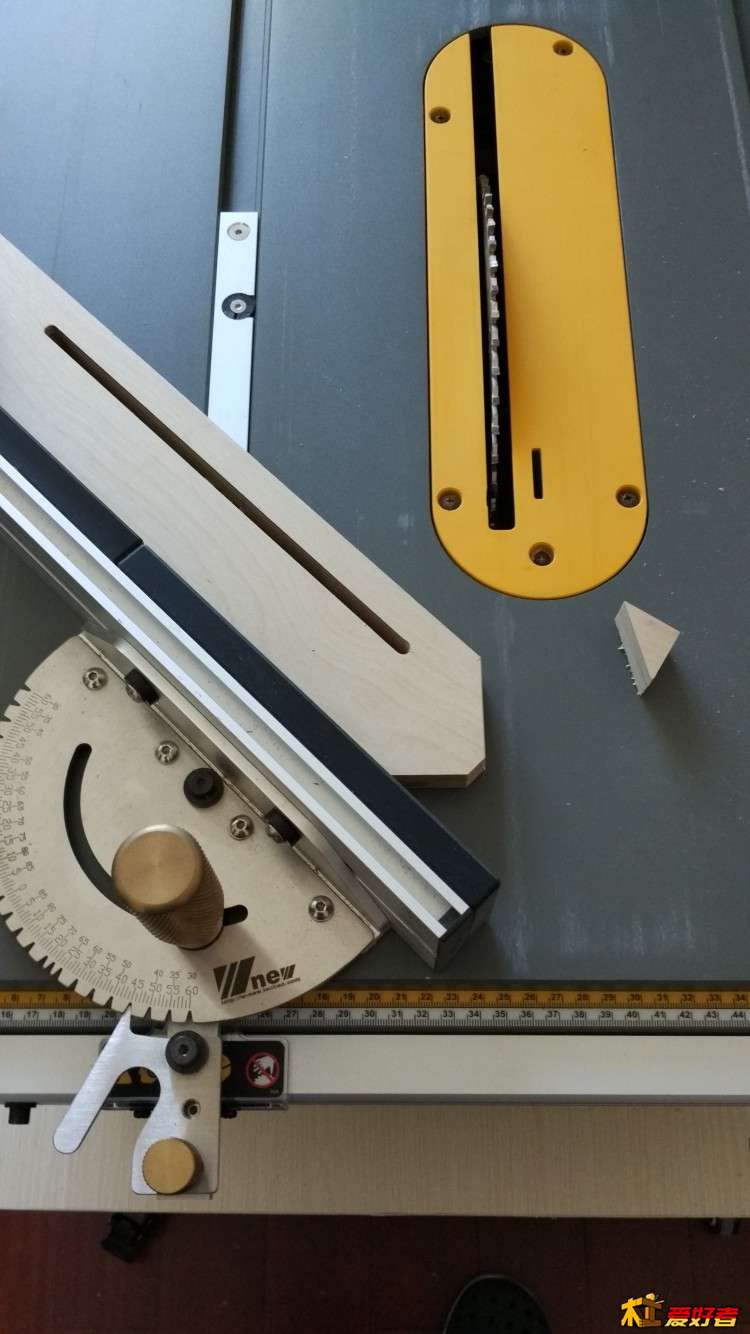

其实精度要求不高，这样也可以切45度：

完工：

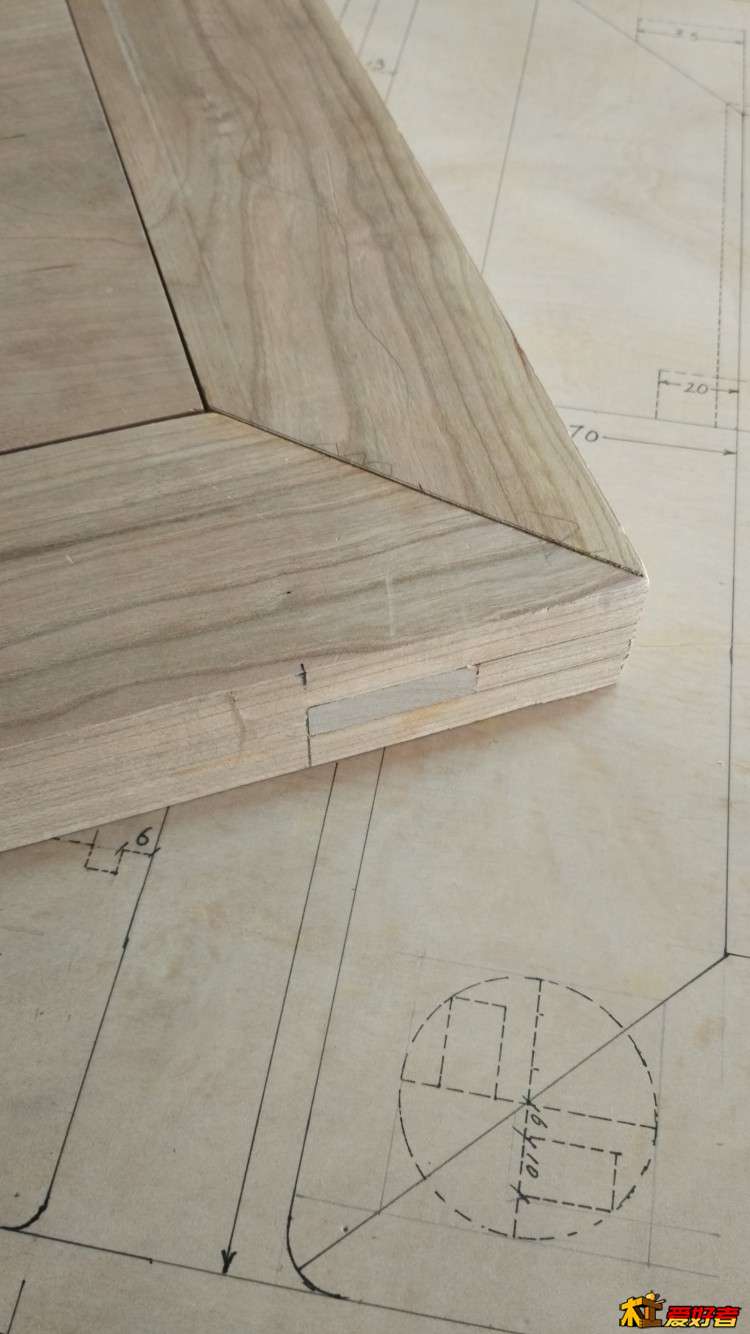

有了这个45度靠山，做攒边打槽装板就简单了：

开“抹头”45度靠山放哪边都可以，开“大边”就要把靠山两边放了：

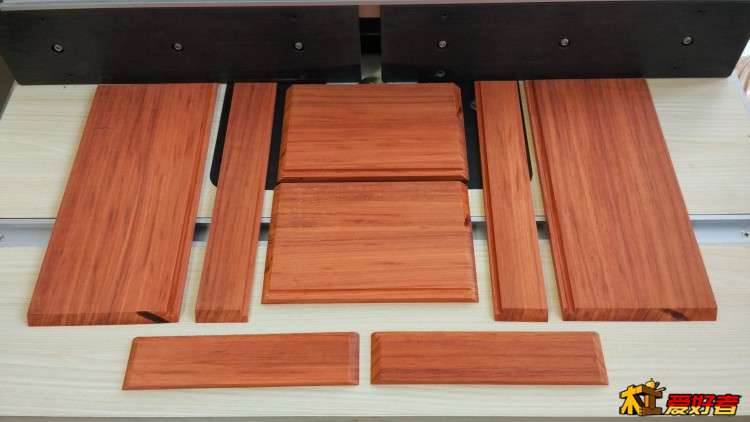

做出来比我用手锯规整多了：

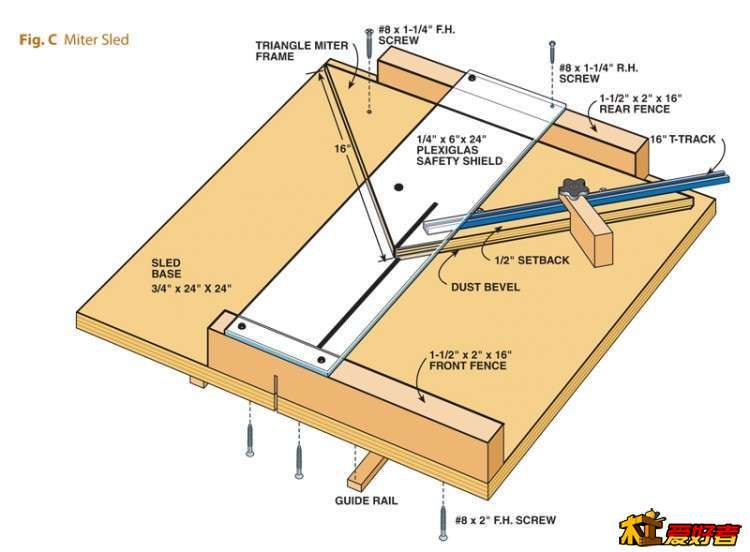

顺便说一句，这个45度靠山有更简单的做法，比如：

但这种做法只能固定切45度，如果要做牙板牙条间的“揣揣榫”那种不确定角度的切割，就无能为力了。因此我还是做成这种可灵活调整角度的。
接下来是45度切割推台和夹片榫推台：（9楼更新）

勾魂天使 · 发表于 2018-1-20 21:43:53

神器到手

billyxin · 发表于 2018-1-20 22:00:12

地面好干净！机器好干净！

AMC竹月HK · 发表于 2018-1-20 22:13:20

那你没买台锯之前用的什么？

chenshao12 · 发表于 2018-1-20 22:26:02

做的真不错，好手艺。

请教楼主，免漆板如何封的边？谢谢

坏脾气 · 发表于 2018-1-20 22:41:04

楼主你好请问DW745 积尘管如何布置的想借鉴一下。可以加你微信么

chenshao12 · 发表于 2018-1-20 22:44:51

楼主手艺太牛了，心里直痒痒。图片里台钻是啥型号，家里空间小，一直想买台钻，不知如何下手，请指教。谢谢。

gzlyl · 发表于 2018-1-20 22:50:19

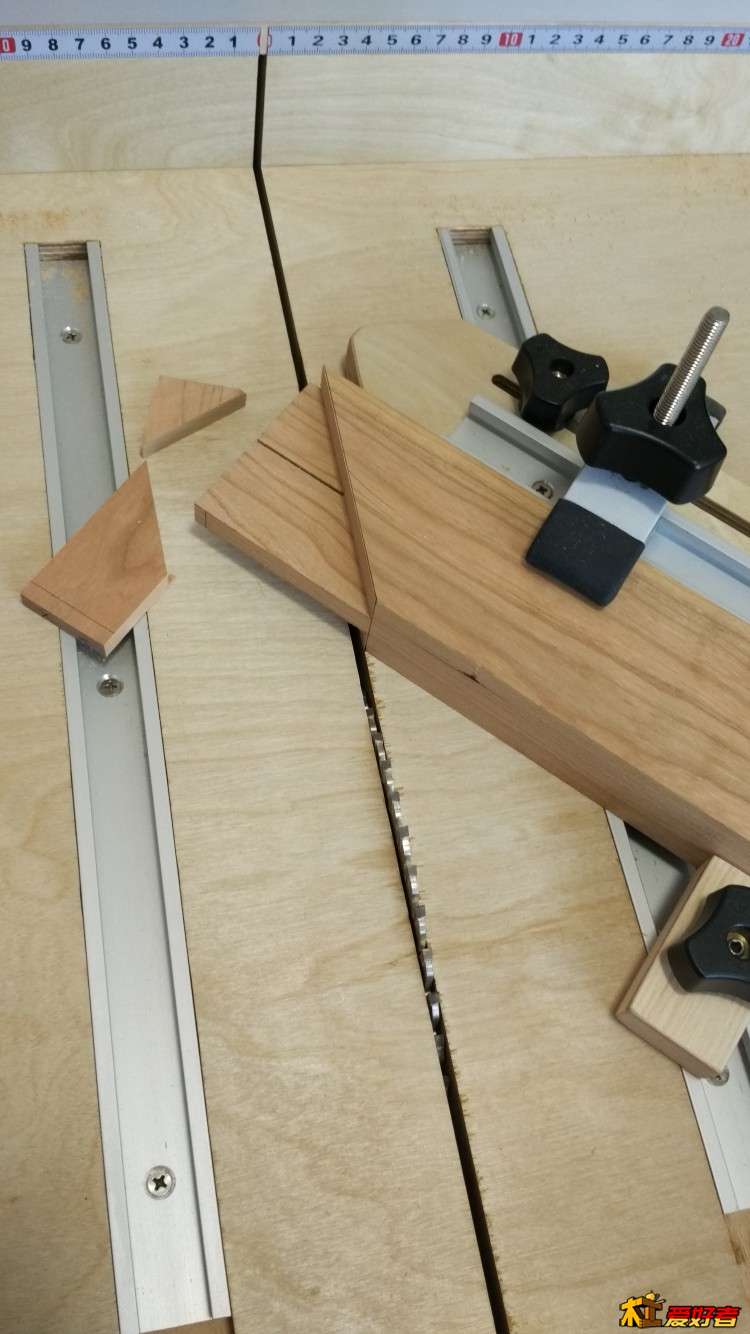

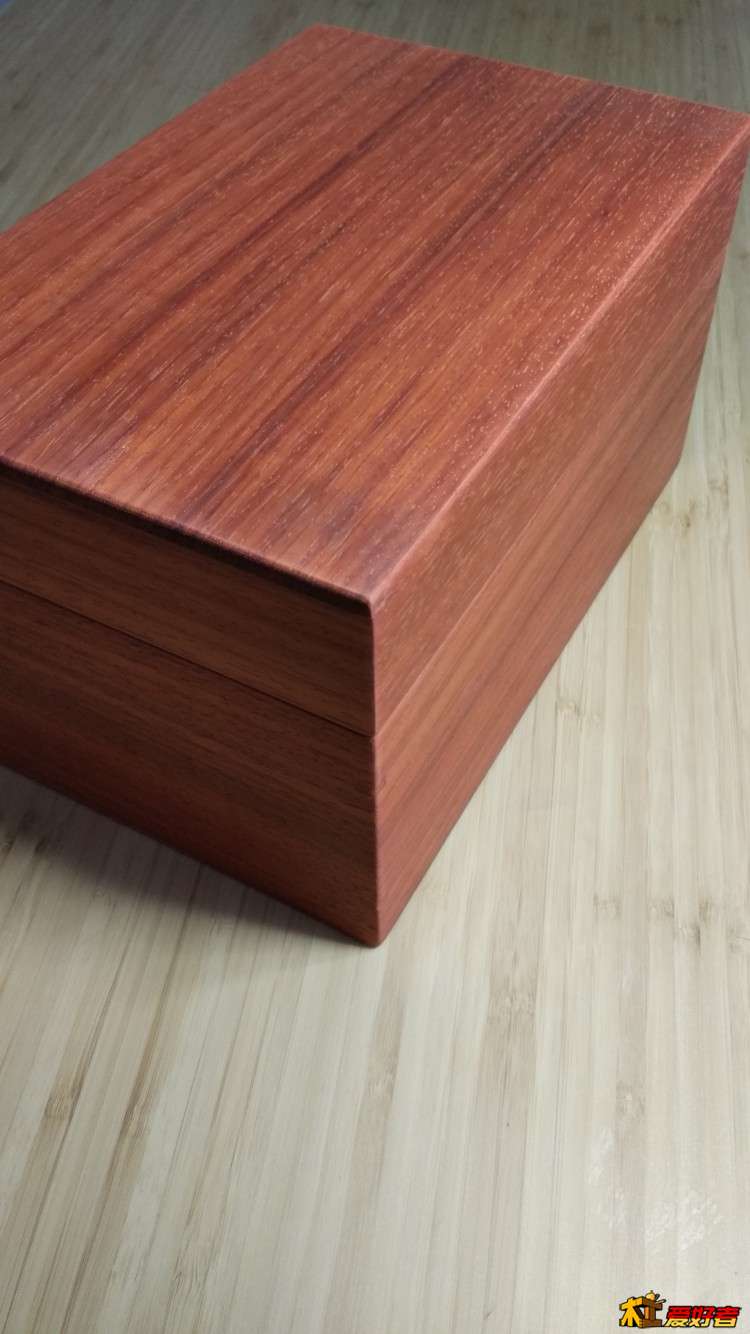

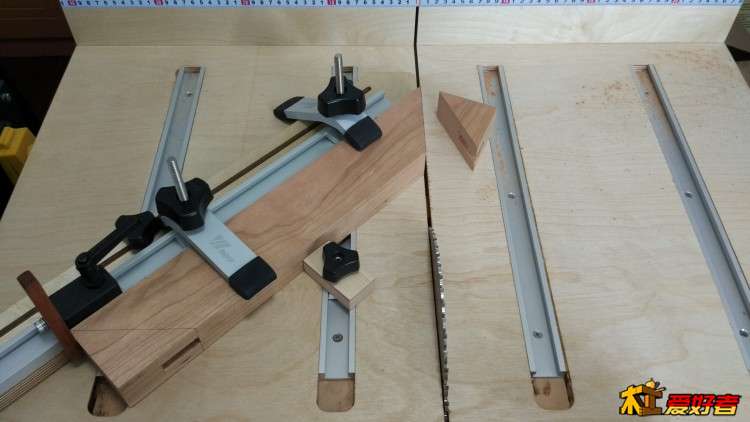

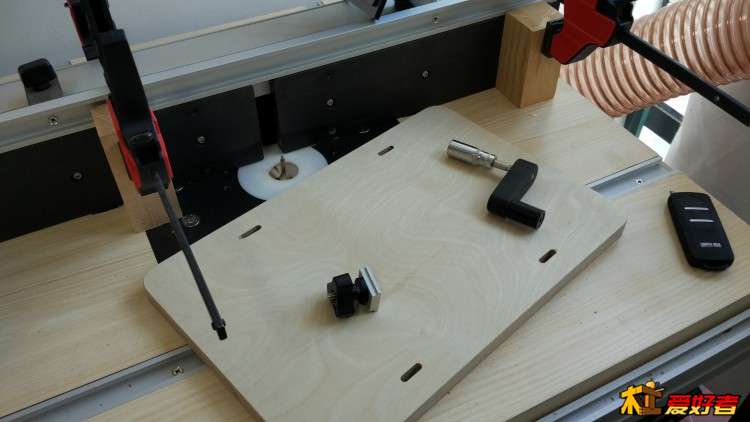

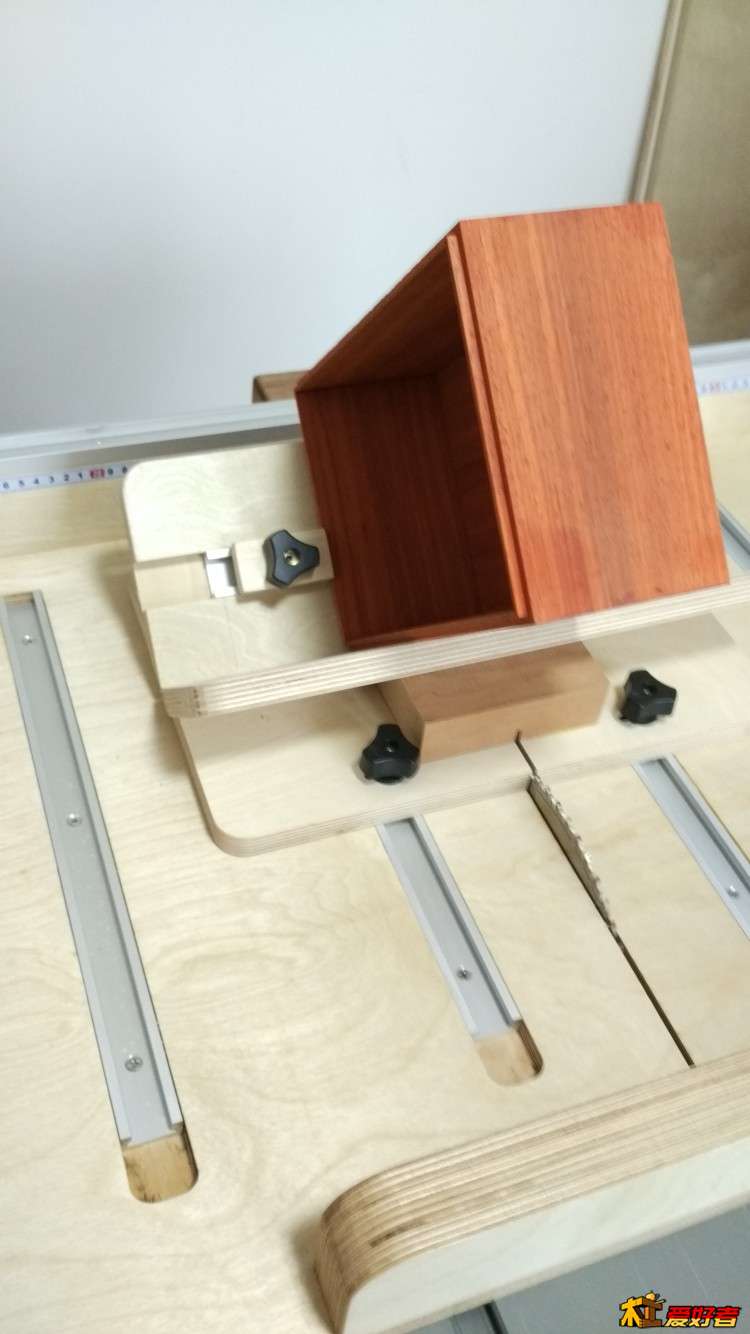

45度切割辅助推台做法也差不多，只是因为多用于做盒子一类的小玩意，尺寸就没做那么大了：

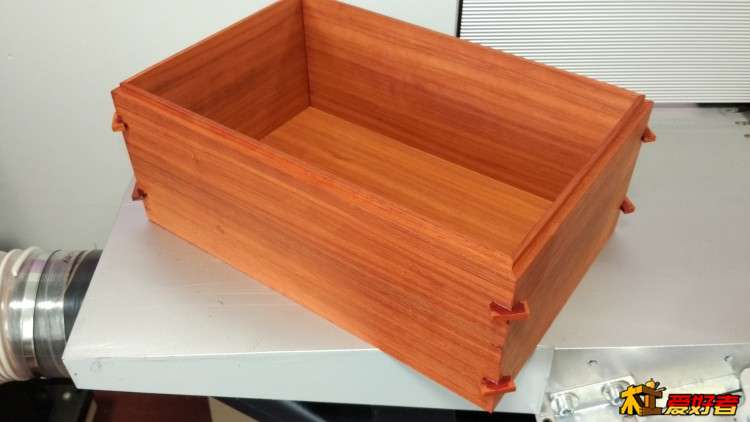

快速制作盒子的利器：

45度的盒子，当然少不了插片：

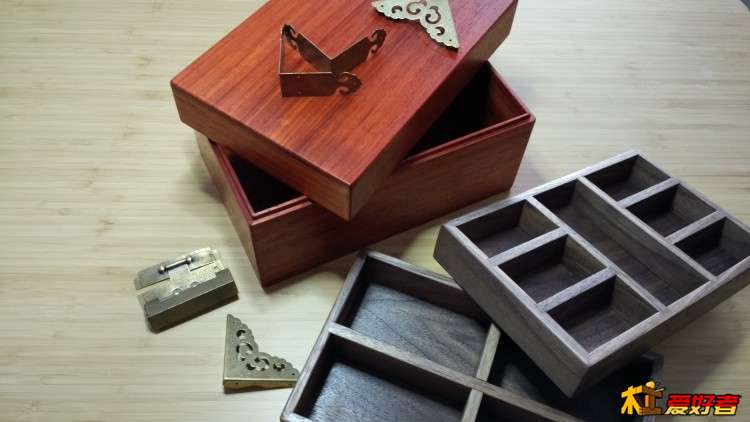

通常这个插片用错色的好，但考虑到这个做的是首饰盒，插片的位置会用铜包边，因此就无所谓了。

后面这两个辅具几乎就是为盒子而做的，从此做盒子简单多了：

补充内容 (2018-2-3 02:11):
用辅具制作首饰盒的过程：
http://www.zuojiaju.com/thread-818484-1-1.html

张二1025 · 发表于 2018-1-20 23:01:57

高手，学习了

szcxz · 发表于 2018-1-20 23:19:08

想在百安居买几张集成材免费切一刀，问精度怎样?说3~5㎜(好象说用的力士锯)，不敢买走了，难道我听错还是他说错?

tjfish888 · 发表于 2018-1-20 23:27:25

很不错！推台讲究

minco137 · 发表于 2018-1-20 23:48:06

给个尺寸吧

猫爷碎碎念 · 发表于 2018-1-20 23:55:32

家伙拾好全，买了745就做了个锯台子，推台一直没做～过几天也做一个～学习了

雪羽 · 发表于 2018-1-21 08:20:34

大赞，学习了
