3D Router工作台图翻译中文

YA鸭鸭YA · 发表于 2018-1-20 23:31:59

木头人的家发表于 2018-1-20 20:00& _( t6 M `9 R; f' s( q
谢谢准备做一个

做好，一定分享出来呀，先预祝你成功

YA鸭鸭YA · 发表于 2018-1-20 23:34:33

1282154787 发表于 2018-1-20 18:341 x% ^0 a; \# c' o ~
有图纸吗？？？？？？？

图纸没有，只有上面这些图，也是论坛里木友分享的，我是看着上面英文实在看不懂，然后翻译了一下，标注上，方便不太懂英文又想动手制作的木友

月亮弯刀 · 发表于 2018-1-20 23:58:15

相信都看过视频吧，有些细节不大明白，比如，上下轴承之间是如何保证夹紧轨道的？

客服是垃圾 · 发表于 2018-1-21 00:18:40

做过了，表示这个真的用翻译

sunjzh · 发表于 2018-1-21 08:01:16

YA鸭鸭YA 发表于 2018-1-20 12:37
/ A1 n# s0 [% h ]6 P b# J忘记说了，有翻译不对的，也请告诉我下，谢谢！

太感谢了

dhz130 · 发表于 2018-1-21 10:42:08

谢谢楼主的辛勤劳动。

vvbbvvbb · 发表于 2018-1-21 10:59:17

这个功能老强大了，但是仿出来的精度不好掌握

YA鸭鸭YA · 发表于 2018-1-22 15:12:10

分解图6中，最下面翻译写错了，是M8 70mm 六角头螺栓。

YA鸭鸭YA · 发表于 2018-1-22 15:31:48

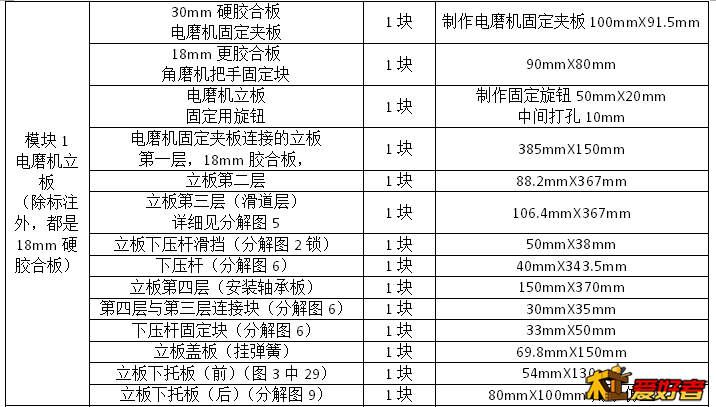

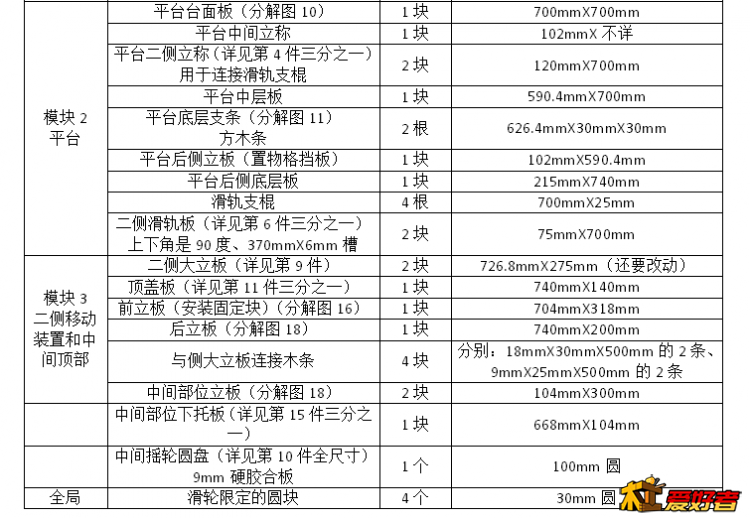

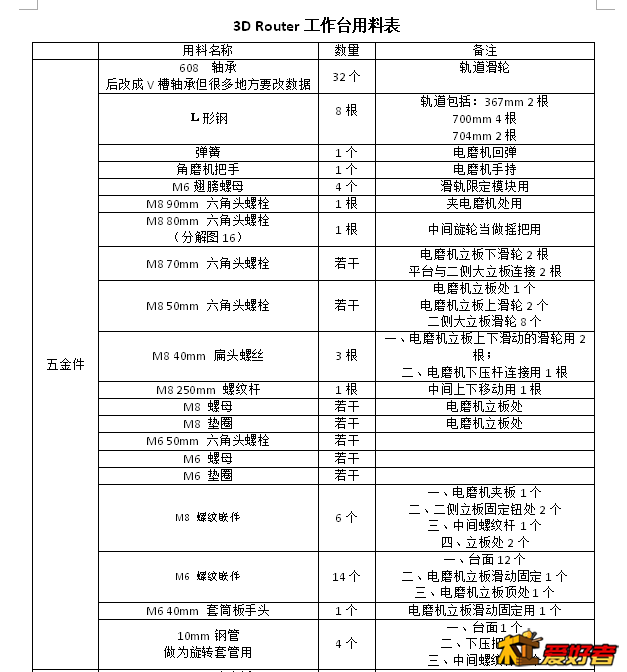

根据图片，罗列用料清单，可能会有遗漏或不对的地方，请多包含。主要拆分为：五金件、模块一、模块二、模块三、通用，四部分，上面各名称是按照我个人想的名字描述的，如果你动手制作的话，就请对照图片理解一下吧

YA鸭鸭YA · 发表于 2018-1-22 15:35:10

上面材料清单的WORD文档

lzyycl · 发表于 2018-1-23 13:48:47

谢谢分享

hwztzs · 发表于 2018-1-24 09:00:12

能分享一下全套图纸和视频吗，谢谢

YA鸭鸭YA · 发表于 2018-1-24 10:31:35

hwztzs 发表于 2018-1-24 09:00
- P. j+ [. H7 E0 J0 E0 n( Q1 g能分享一下全套图纸和视频吗，谢谢

这个工作台只有贴子里的这些图片，也是从木工论坛里其他木友分享下载的，视频可以从度娘查3D Router，就能看到实际操作的视频，然后结合图纸，就能看明白些了。我是把这个工作台分了几个部位看图，感觉就明白多了，比如：装电机的那一块、平面台一块、二侧滑动和中间滑动算一大块，基本上就是这三块，如果把这些制作出来，而且精度很高的话，组装起来应当没问题了

hwztzs · 发表于 2018-1-25 08:59:26

YA鸭鸭YA 发表于 2018-1-24 10:31
+ M3 S6 ]+ ]( n2 K! g, w* {* C这个工作台只有贴子里的这些图片，也是从木工论坛里其他木友分享下载的，视频可以从度娘查3D Rou ...

嗯，谢谢！想请教哈是用18的海洋板来仿造吗？如果用18的桦木漂白板可以不？

YA鸭鸭YA · 发表于 2018-1-25 09:51:31

hwztzs 发表于 2018-1-25 08:59. y% ~: v, M" |9 t- q9 P" t( ?7 s
嗯，谢谢！想请教哈是用18的海洋板来仿造吗？如果用18的桦木漂白板可以不？

朋友，讲真我是小白，目前只做到翻译这些图片，只是一直想做，却一直没动手

，具体用什么样的板子，看别的贴里说有些会变形，所以最好选择不变形的为上。我只能帮你到这里了，别的也不太懂，目前手作梳子，做坏了二把，现在正弄第三把
