欧式5号刨，Jack plane

陈英俊

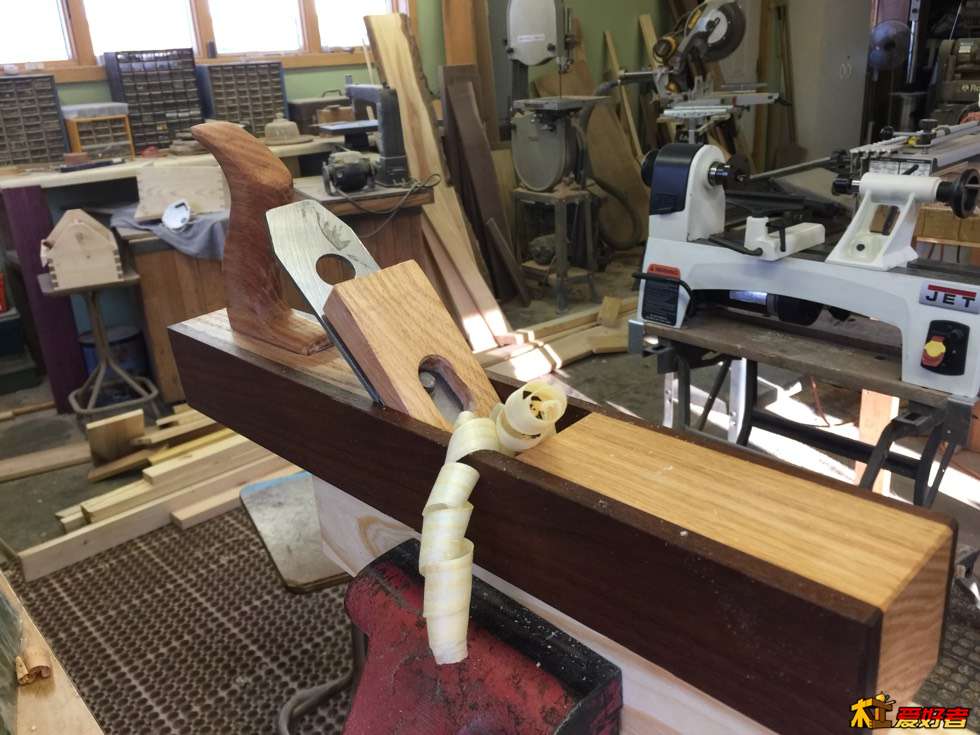

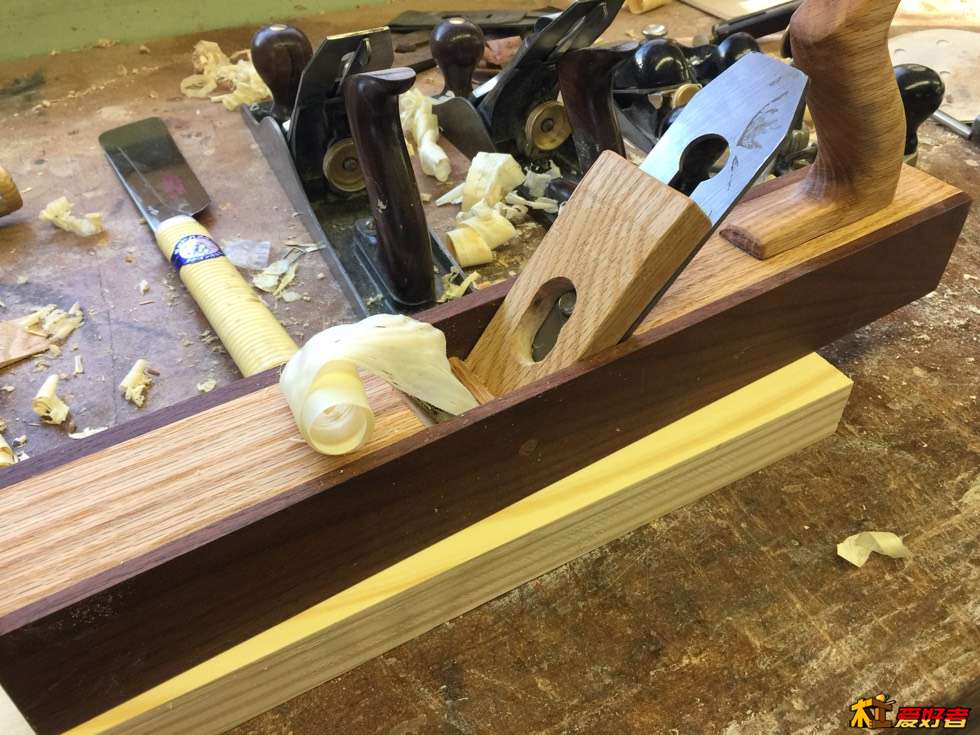

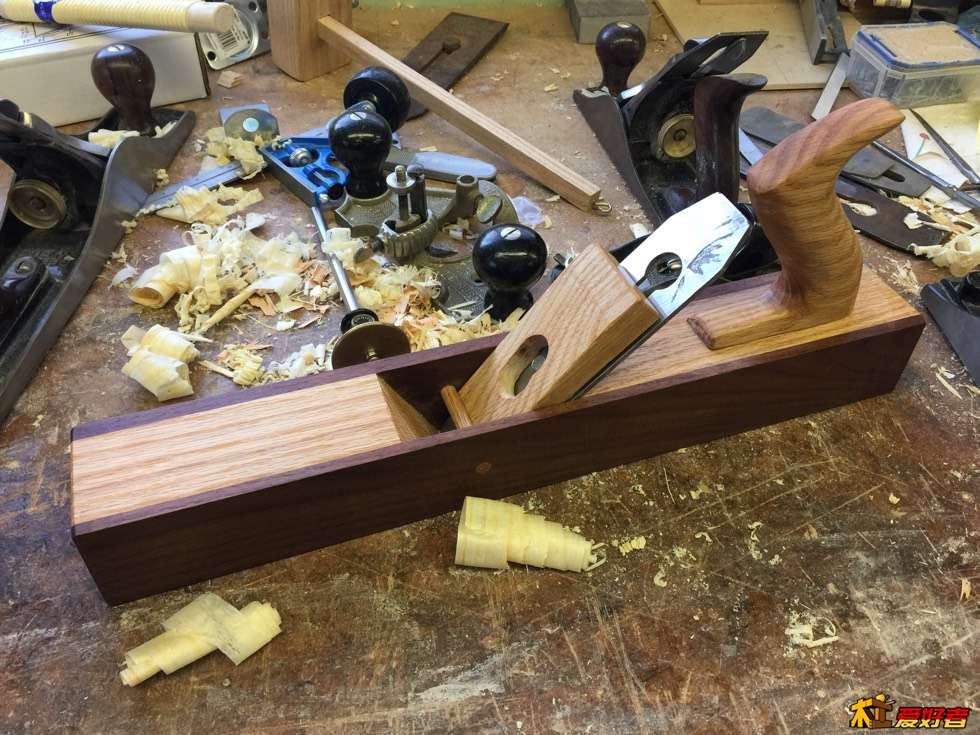

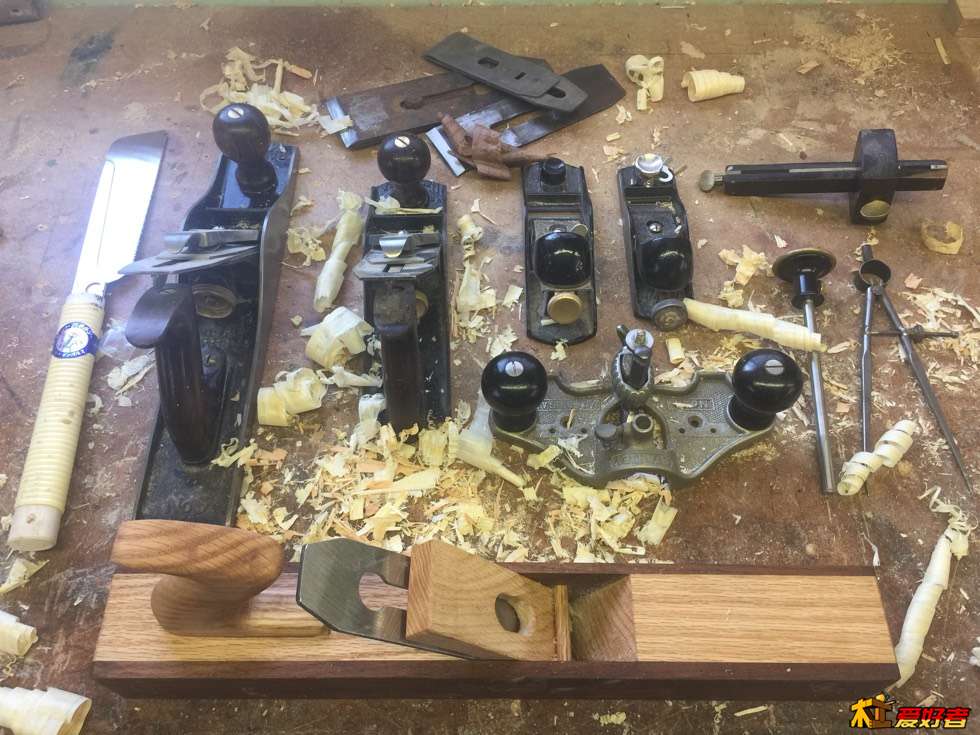

成品镇楼




玩木工久了，总会有一天忍不住自己做工具的，这应该是一种必然。圣诞之后，大雪封山，每天除了木工房，也去不了别处，于是，愉快的做起了刨子。
我手艺差，胆子小，不敢承受失败的痛苦，所以选择了相对简单的“三明治”结构作为刨子的制作计划。
做法很简单，刨体是一块刨刀宽度的木方，切出蛙座角度和出花口角度，然后用另外两块木板夹住粘贴好，就形成一个完整的刨身了。
第一步，做把手。其实把手和刨身两个工序没有先后，随便先做那个都行。我是绝对欧刨把手做着挺有趣的，好玩的事情先做。

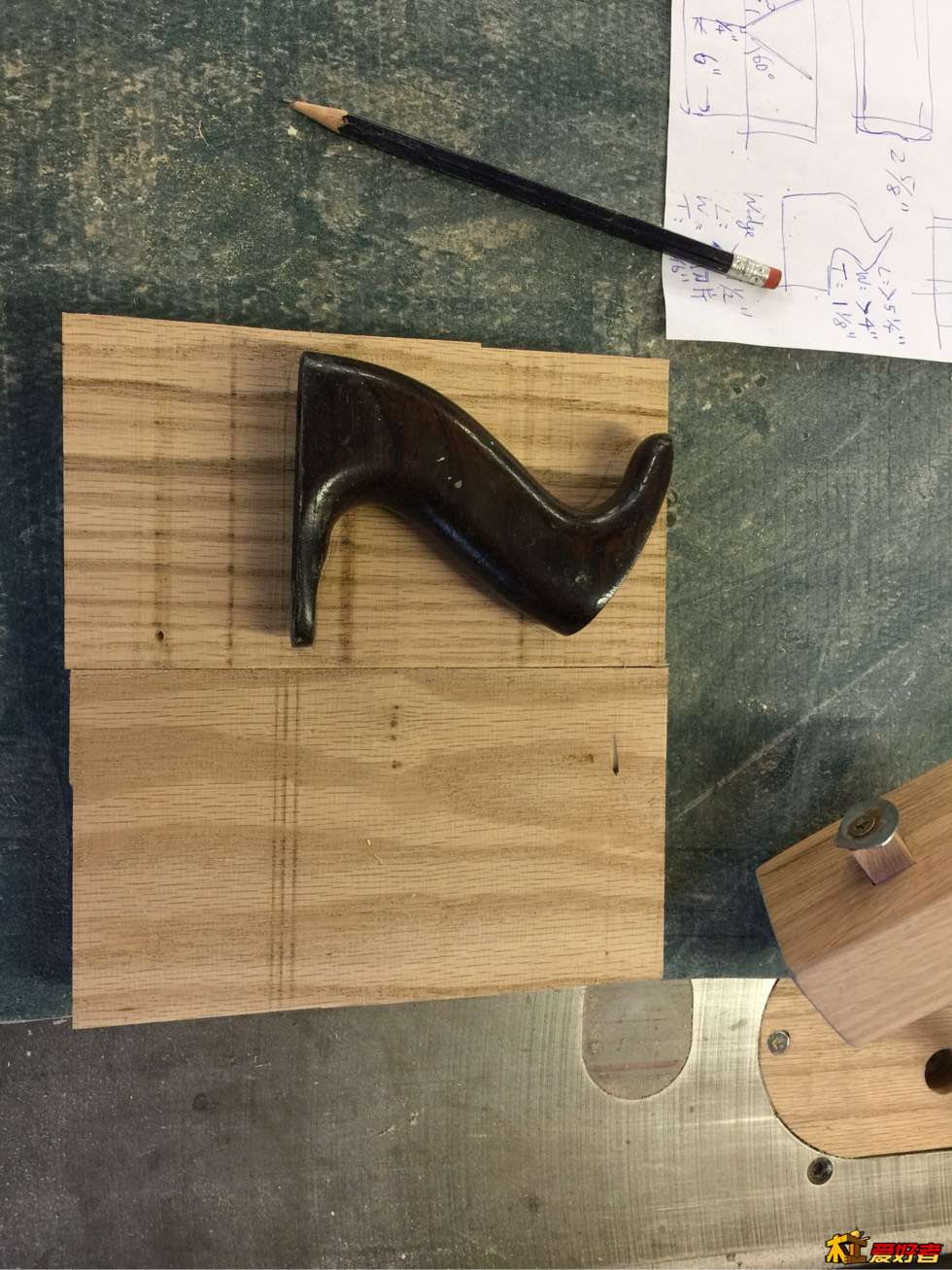

用手头的1920年代史丹利古董刨把手做样子，画大型。啰嗦一句，老刨子的把手，似乎比新刨子把手的握感好很多。

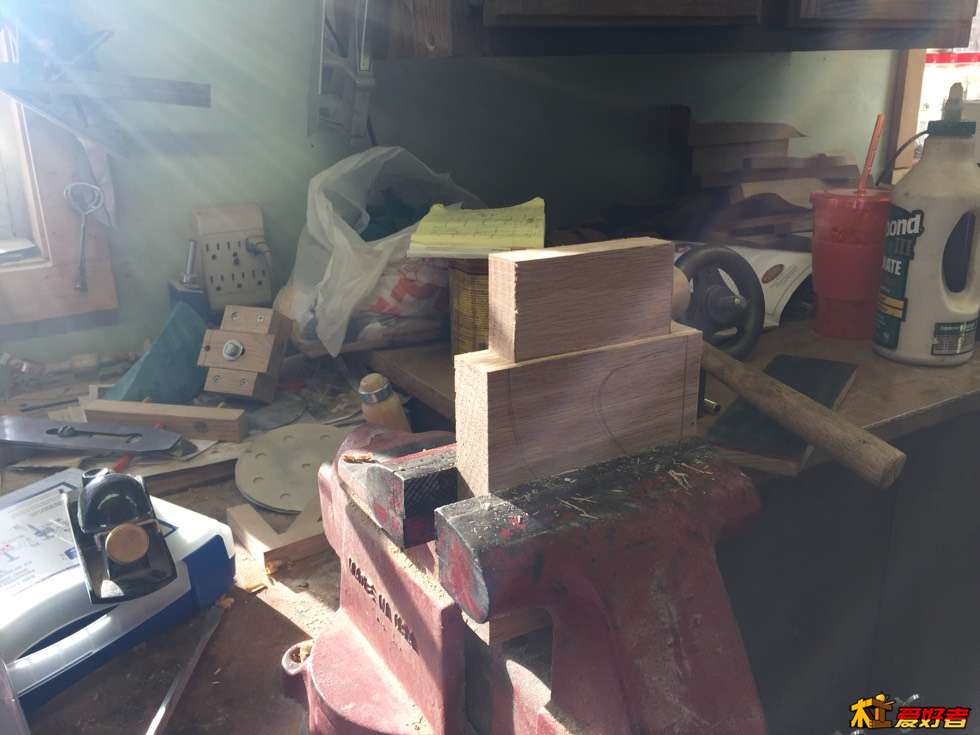

修正肩线水平，确保后续安装时候与刨身贴面紧密

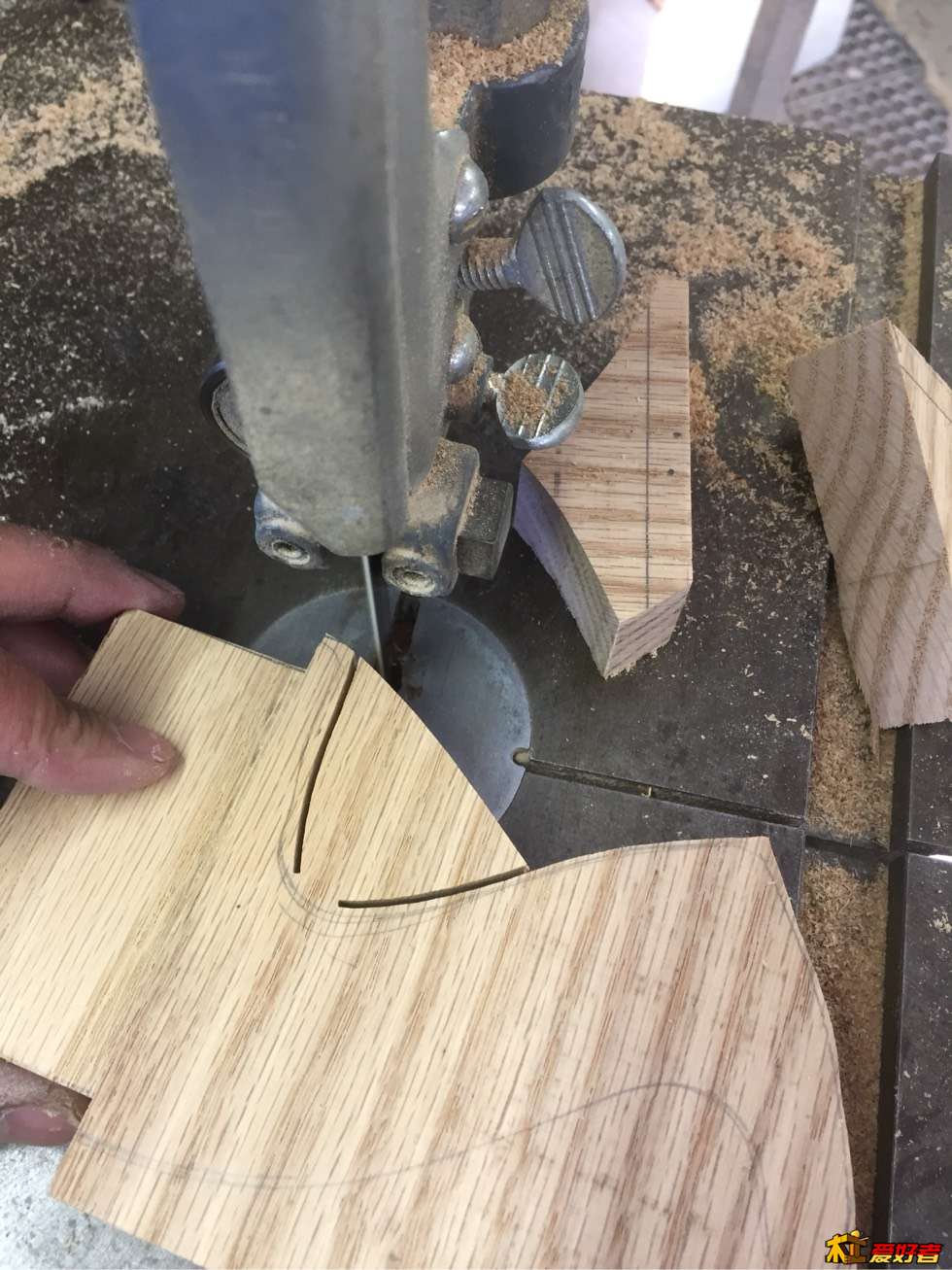

用带锯锯出大型

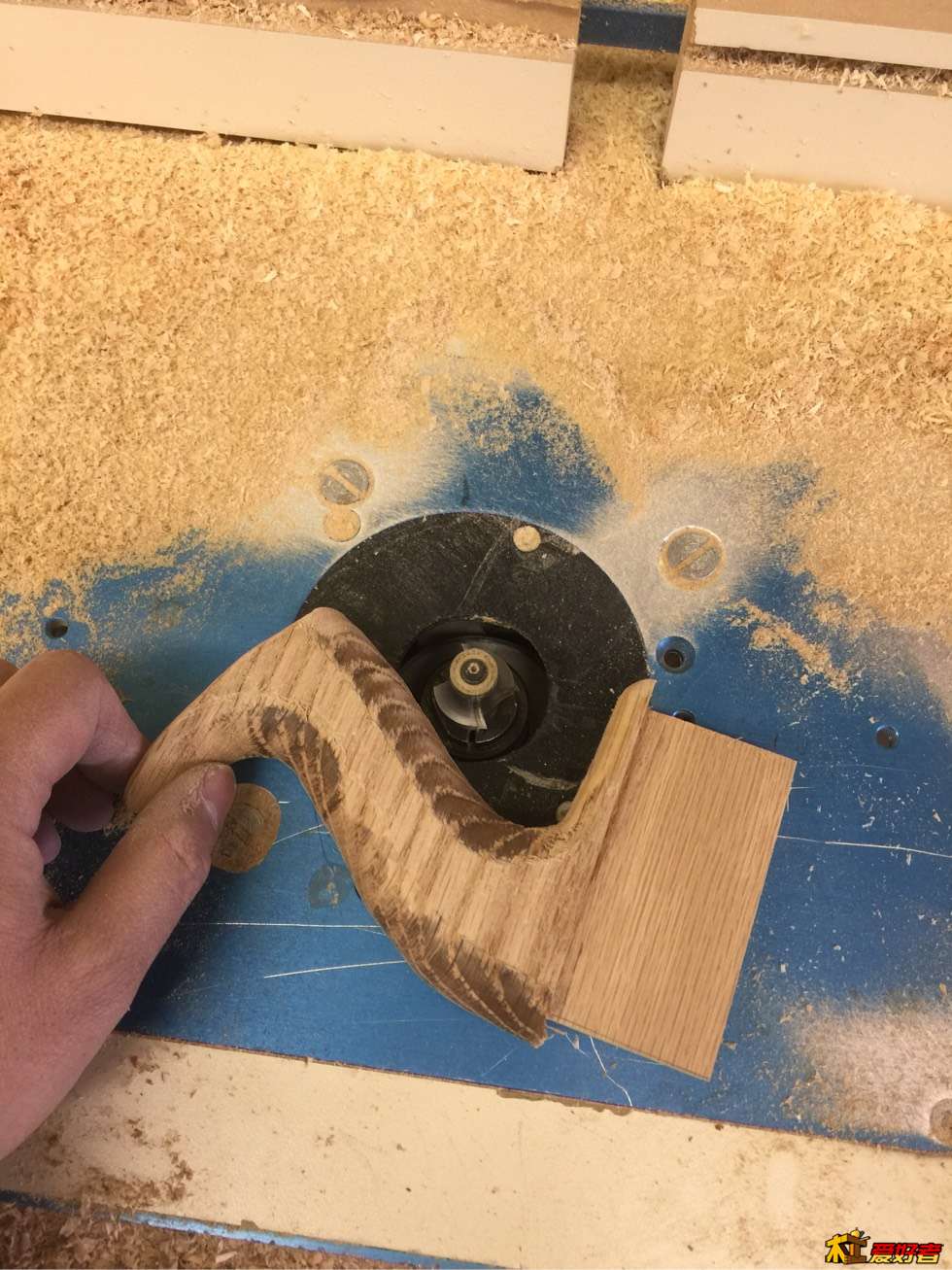

电铣修倒圆角

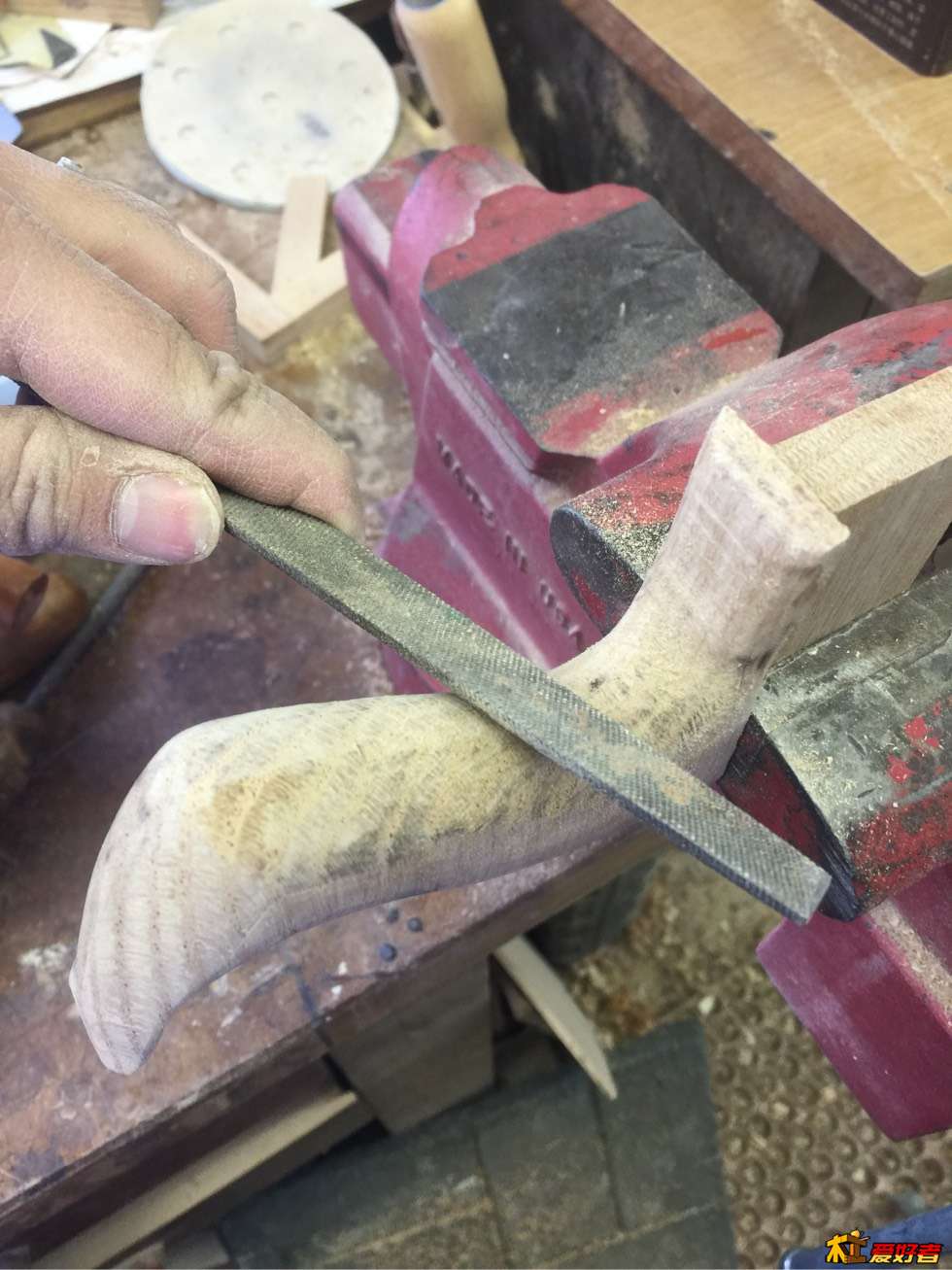

矬子修细节


然后开始做刨身

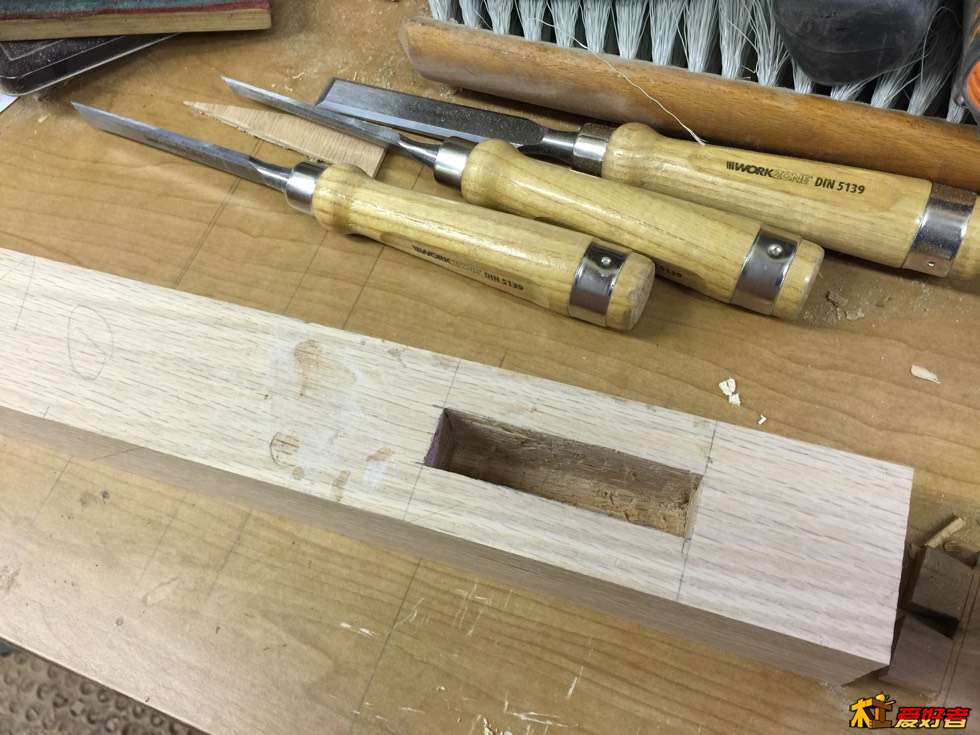

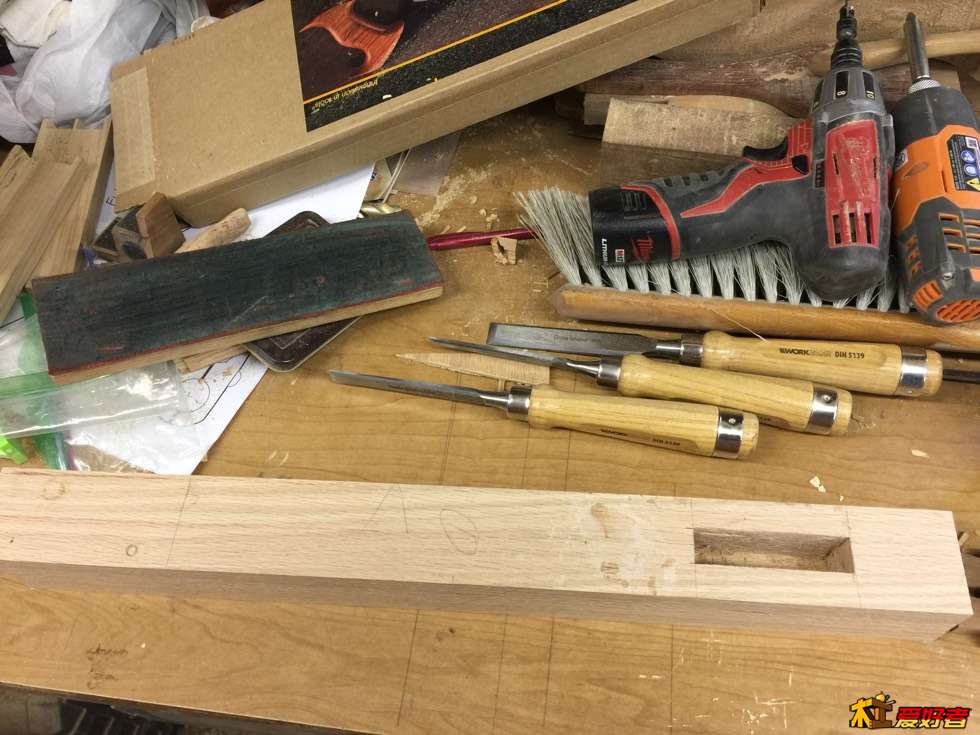

刨身中间部分归方后，凿出把手安装的榫眼

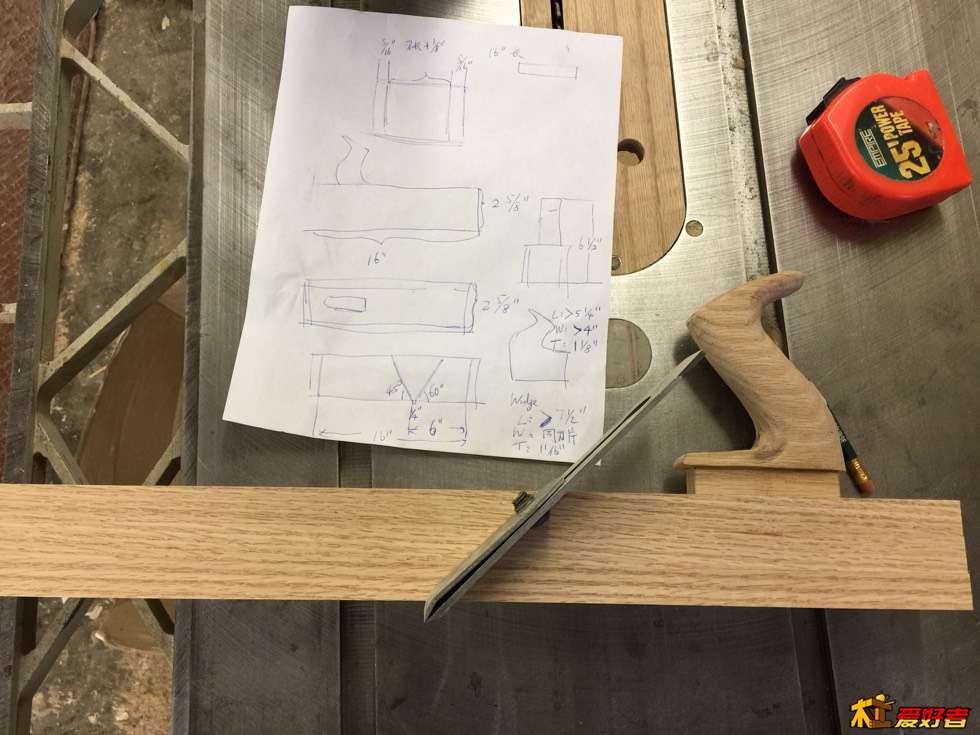

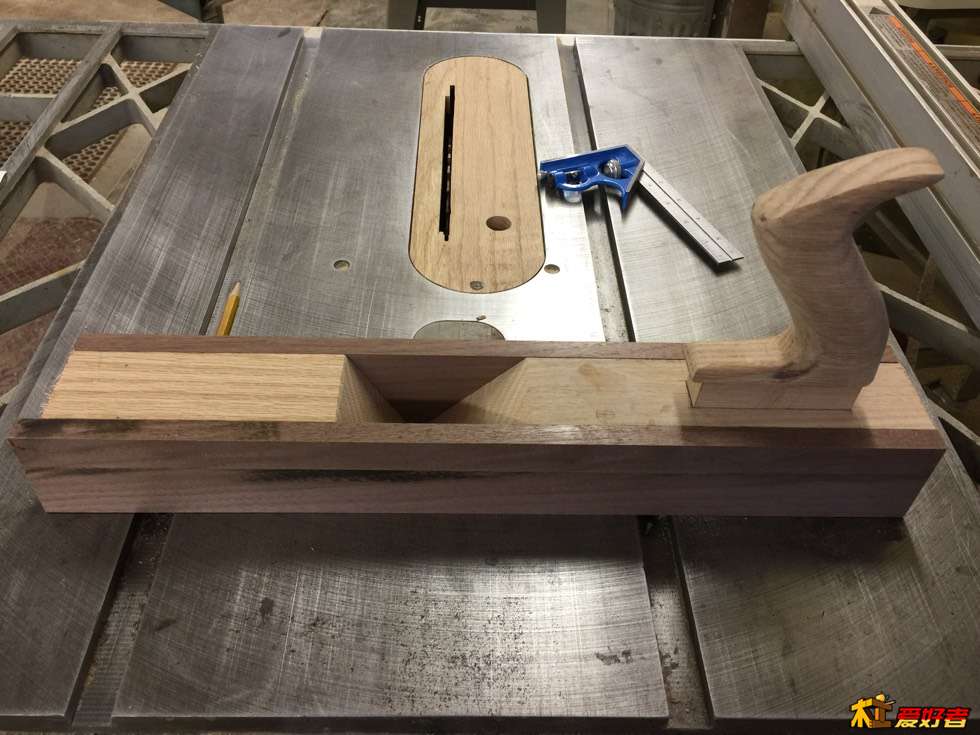

把手假组后，把刨刀按照蛙座角度摆好，画出蛙座角度的具体位置。我用的蛙座角度是45度，安全百搭没毛病

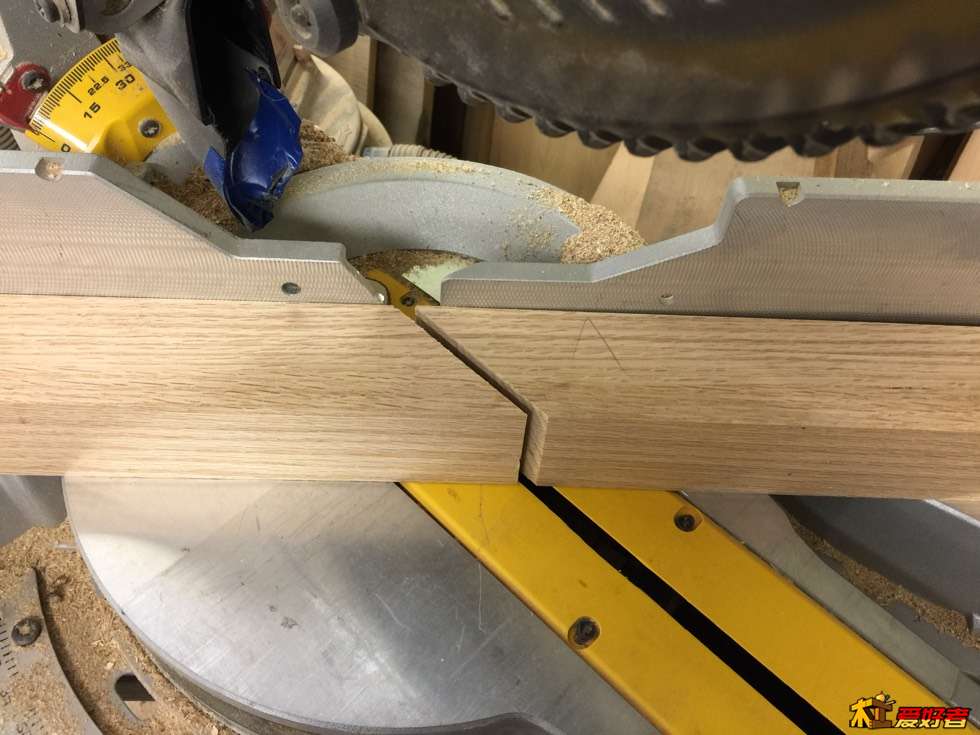

切割蛙座和刨花口角度。蛙座45度，刨花口60度

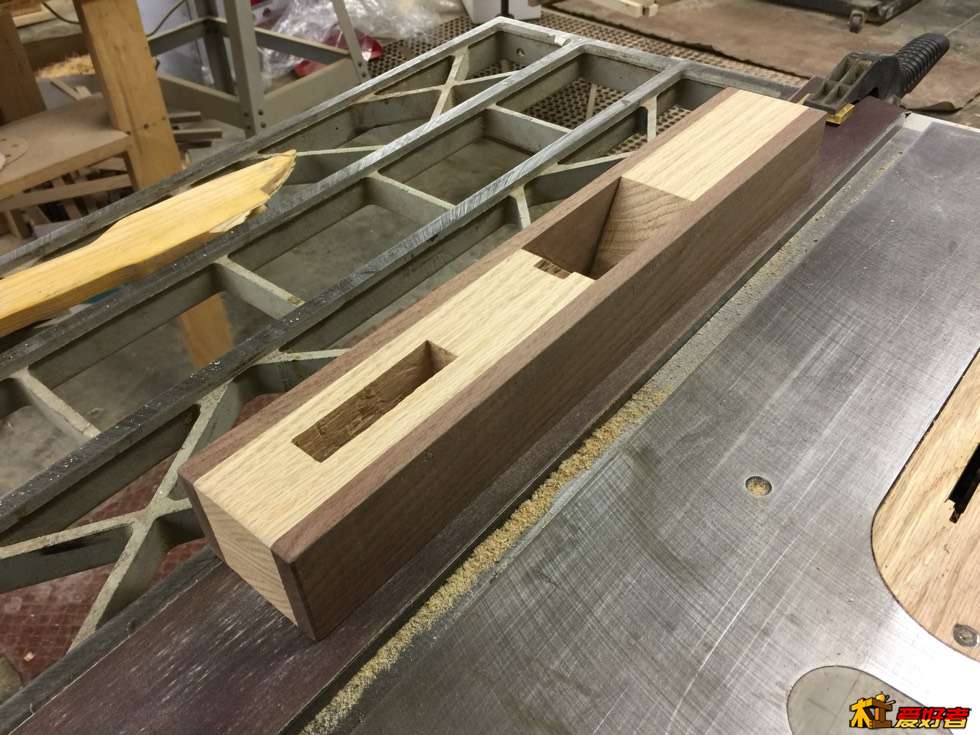

刨身中间部分我用的是红橡，因为木工房里能找到硬度够，也耐磨的就是红橡了，外面夹层我用的是黑胡桃，撞色会比较时尚。刨刃口，一般欧刨的设计图里都要求留1/4英寸，但是我比划了一下，觉得太宽了，于是我自己留的刨刃口大概是3/8英寸。实际做完后我发现其实还可以再少1/16英寸。

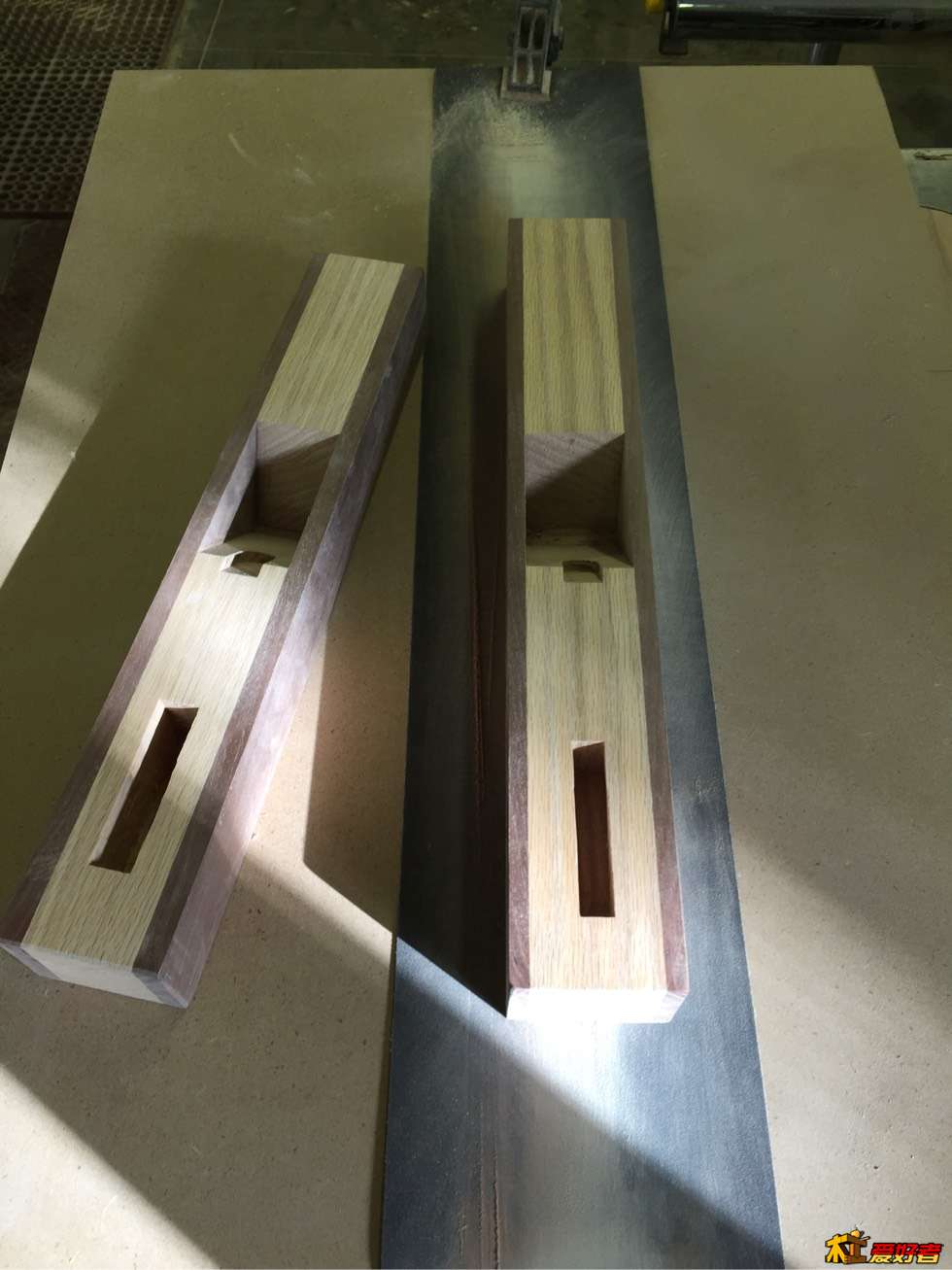

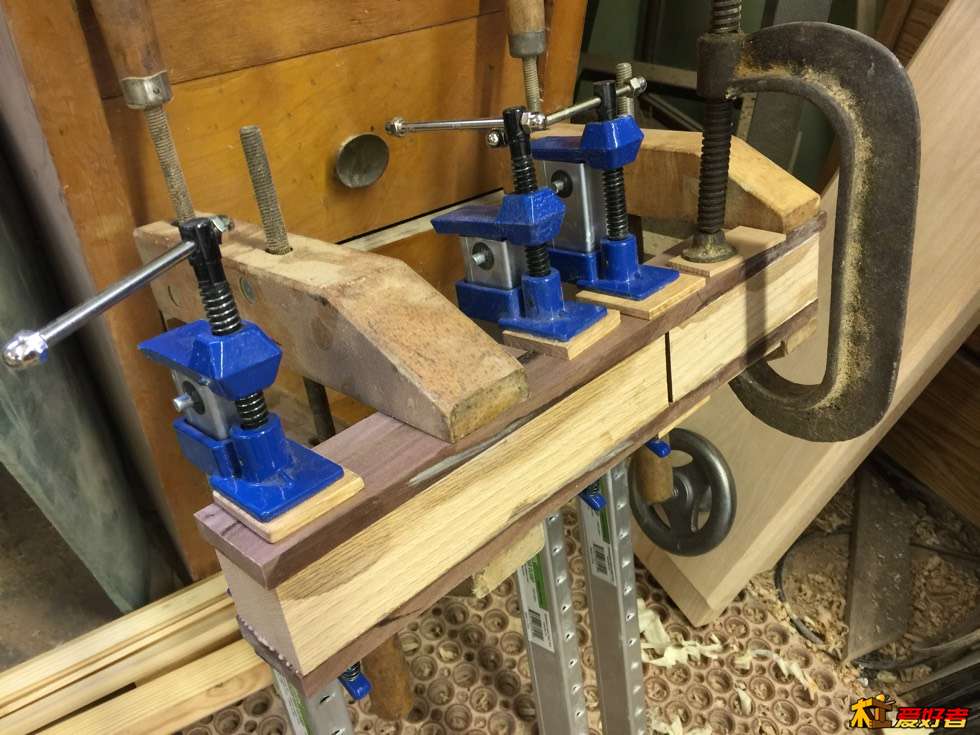

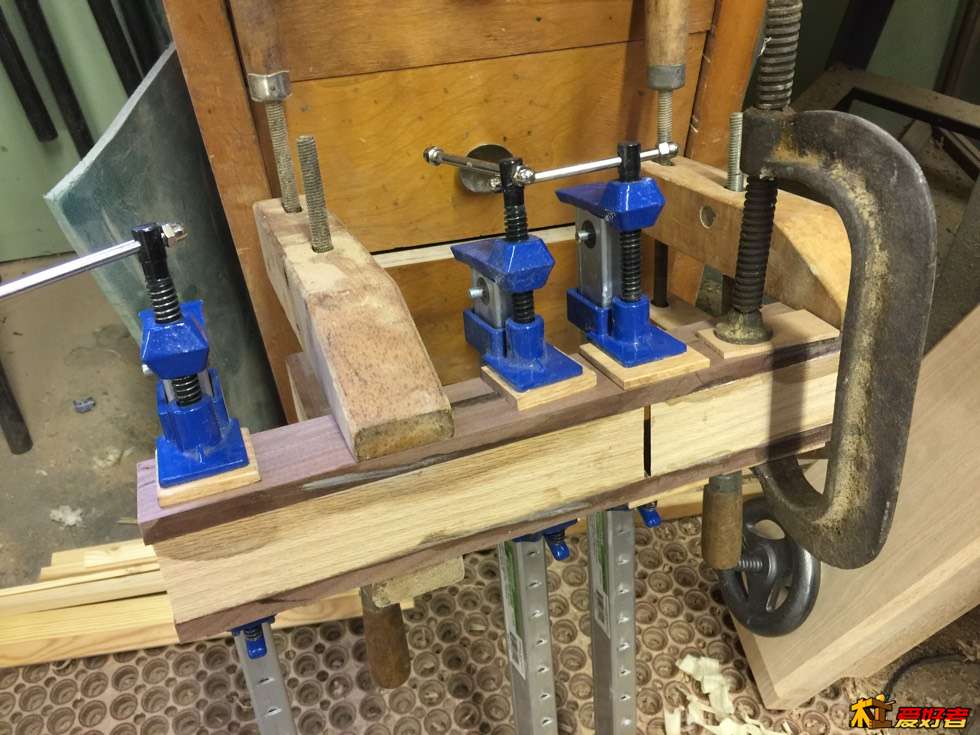

上胶，组装完整刨身。这时候把手还不着急安装

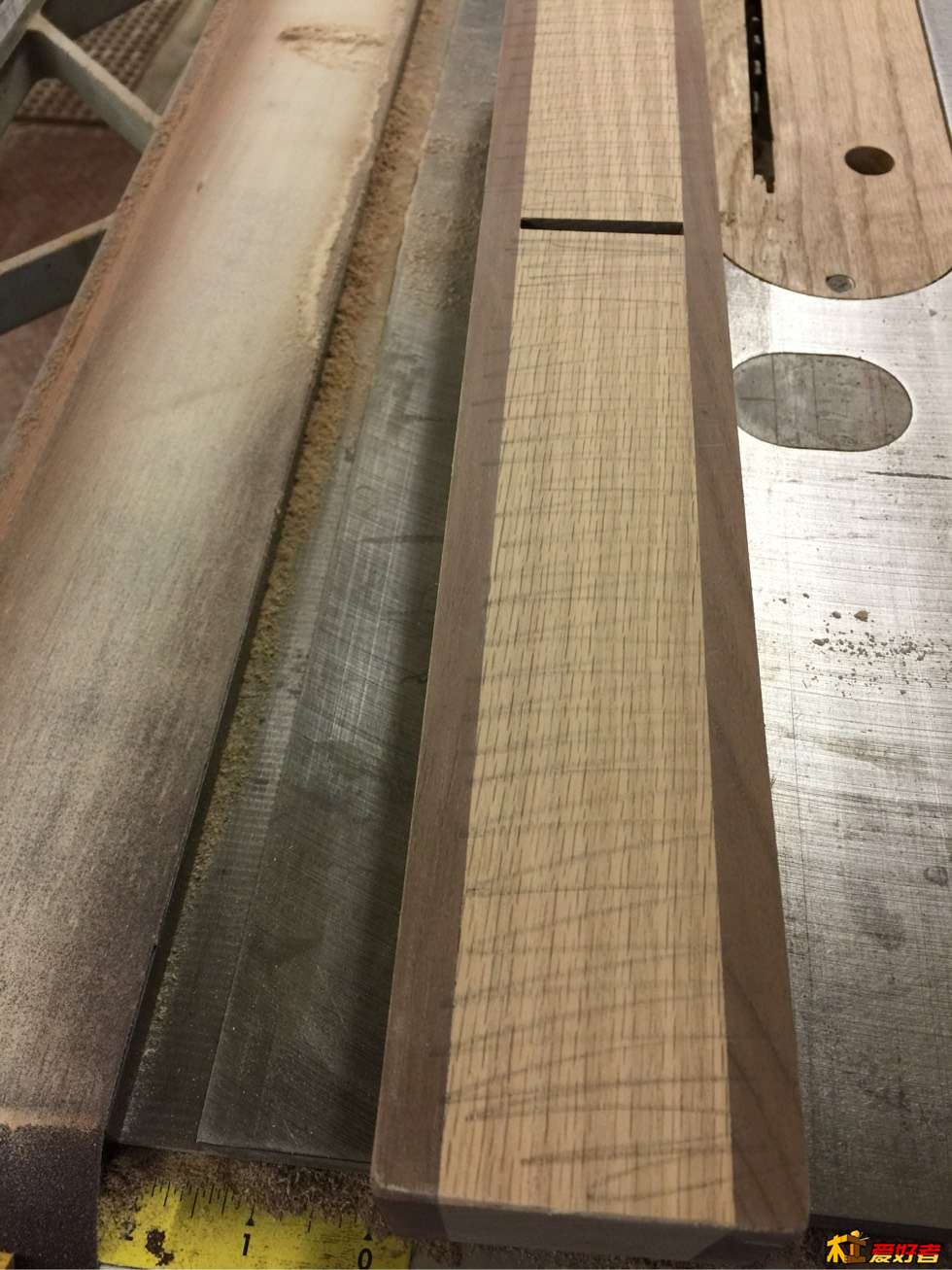

刨身做好后，开始平底。我用台锯锯台做平板，粗磨后，换了人造木工板做平板。磨底找平很快，比修铁刨容易多了。
图中有两个刨子，一个自留，一个给小伙伴

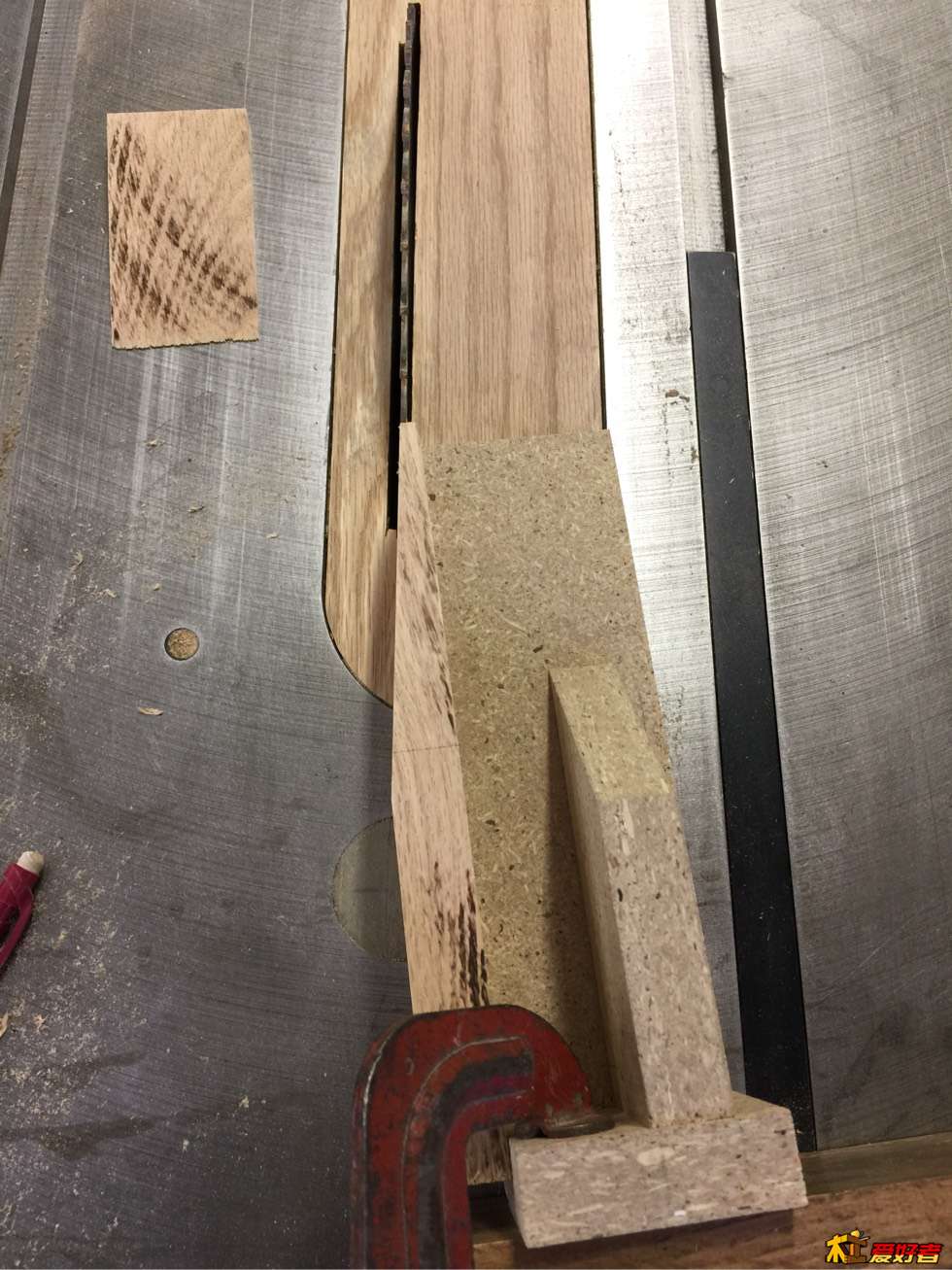

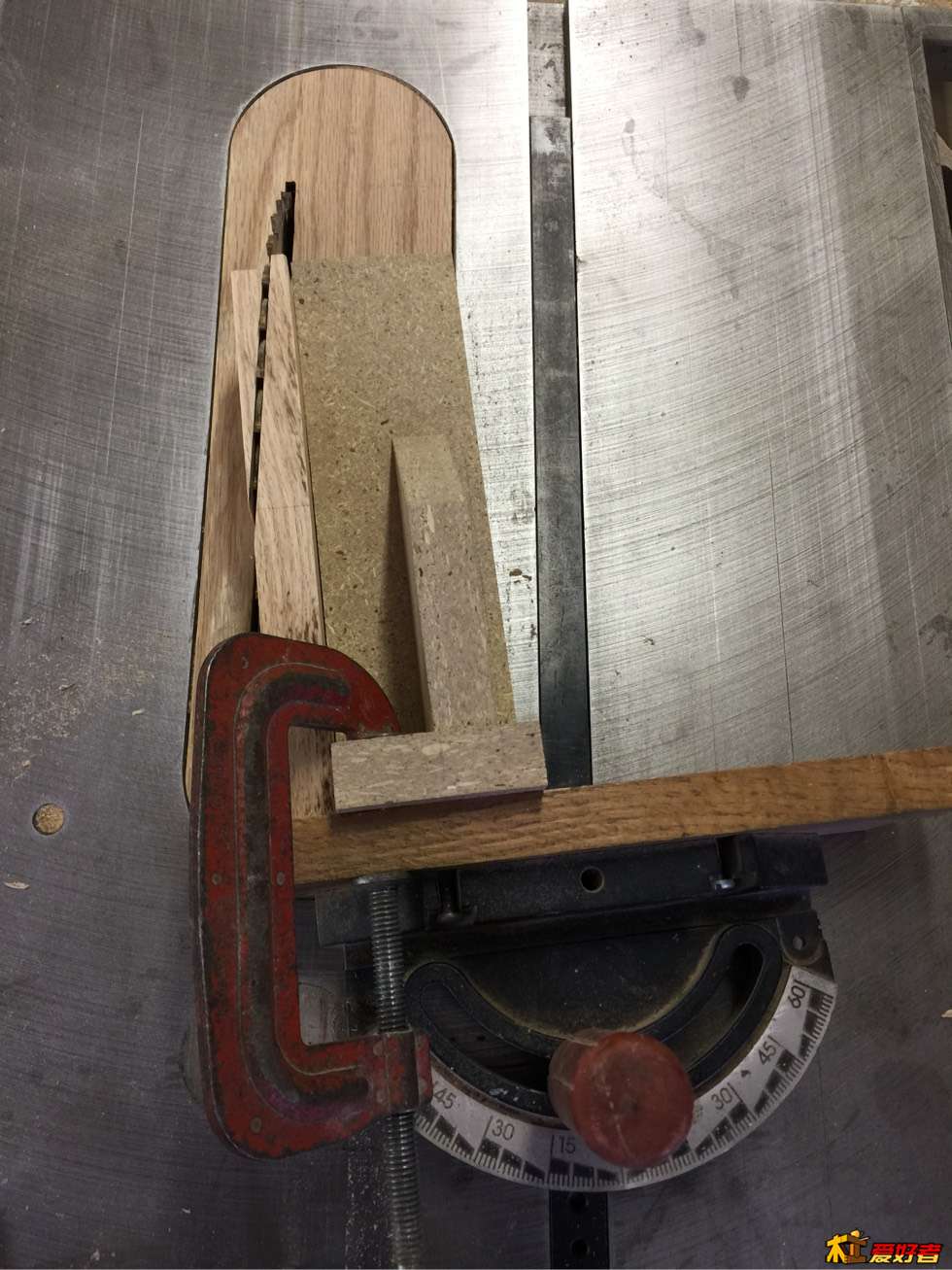

最后要做的是楔子。楔子的角度很多人会用刨子刨，但是我懒，直接用台锯切了，如果你们也要这样做，请注意安全。

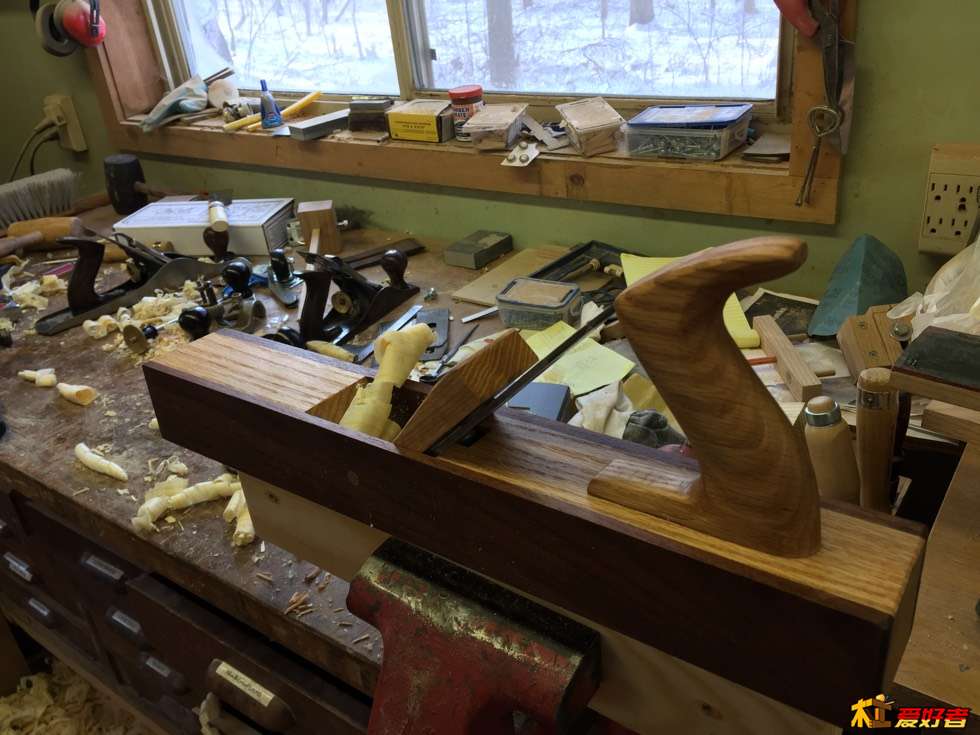

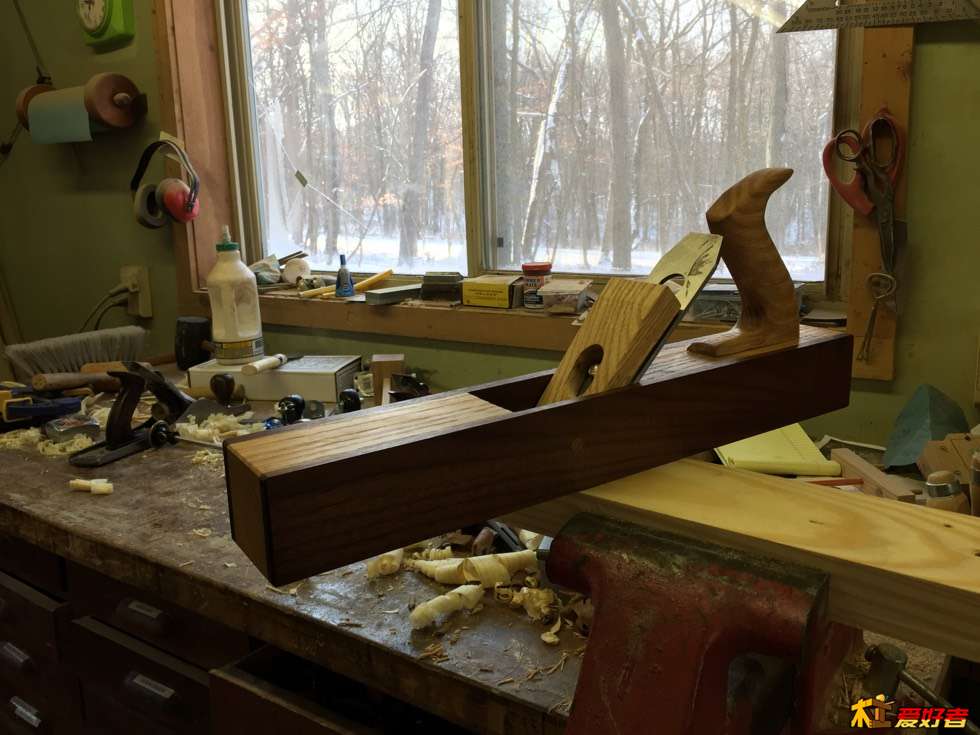

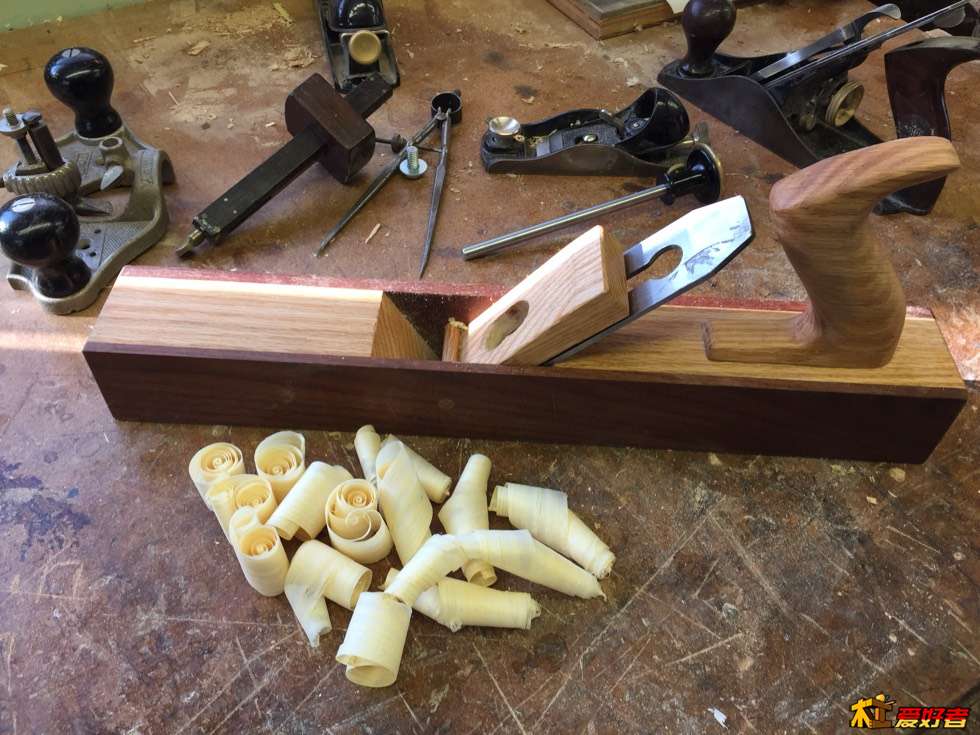

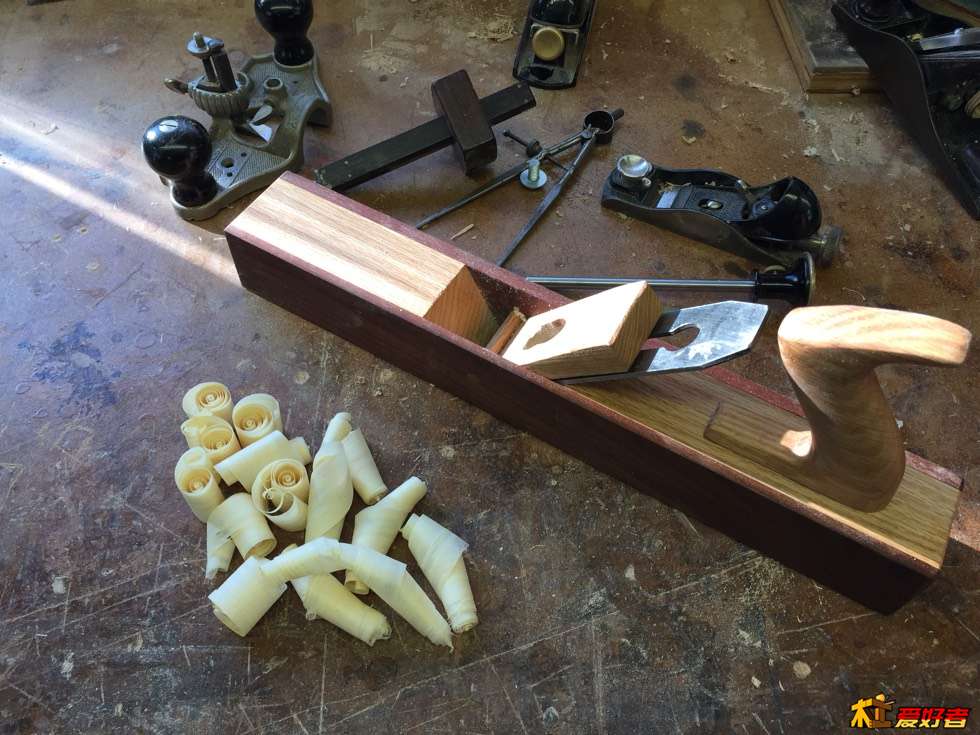

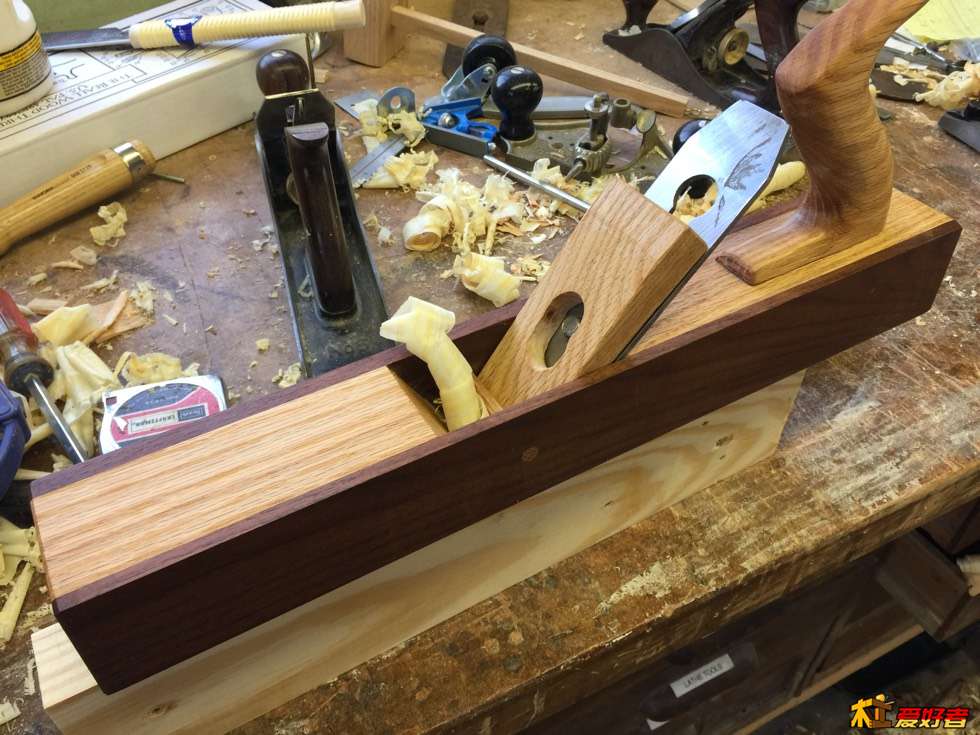

最后把把手撞上，刨刀磨好，就可以开始愉快的玩耍了

c3ku9

做的真好

yh411942303

漂亮实用

maye850305

简单还漂亮  问下斜切锯什么牌子的  感觉挺准的

hetz

做的漂亮。好像前面少一个圆把手吧？

皓大

厉害了我的哥

billyxin

中西合璧！大赞

陈英俊

maye850305 发表于 2018-1-17 11:31
简单还漂亮  问下斜切锯什么牌子的  感觉挺准的

准不准，都能看图感觉出来呀是德伟的斜切锯

陈英俊

hetz 发表于 2018-1-17 11:35
做的漂亮。好像前面少一个圆把手吧？

传统欧式木刨没有那个。

陈英俊

皓大 发表于 2018-1-17 11:36
厉害了我的哥

我这是最简单的做法了

陈英俊

billyxin 发表于 2018-1-17 11:40
中西合璧！大赞

要说中西合璧，这个中可能就是刨刀是我在论坛商家买的，磨了之后，用的感觉不错
