diy平衡充

allenliu · 发表于 2018-9-4 18:51:24

买三星的可以转灯，Sony的没有指示灯，需要配电压表

newlegend · 发表于 2018-9-5 11:55:04

wujianhai 发表于 2018-9-4 09:03) p; h3 R P! M' s* n9 U1 Y m
非隔离型的充电器输入地和输出地是通的。所以你的电池一放上去，就全部短路了

脑子笨，没太懂。

如果输入地和输出地是通的，那一个5V适配器接一个4056连一节18650不是也应该短路吗。

wujianhai · 发表于 2018-9-5 12:36:11

本帖最后由 wujianhai 于 2018-9-5 12:40 编辑

newlegend 发表于 2018-9-5 11:55" M' [. j# ~. S6 {6 ^3 g# k
脑子笨，没太懂。6 N6 `; X+ j1 G
( b9 w; w6 n8 `/ o3 n" R
如果输入地和输出地是通的，那一个5V适配器接一个4056连一节18650不是也应该短路吗 ...

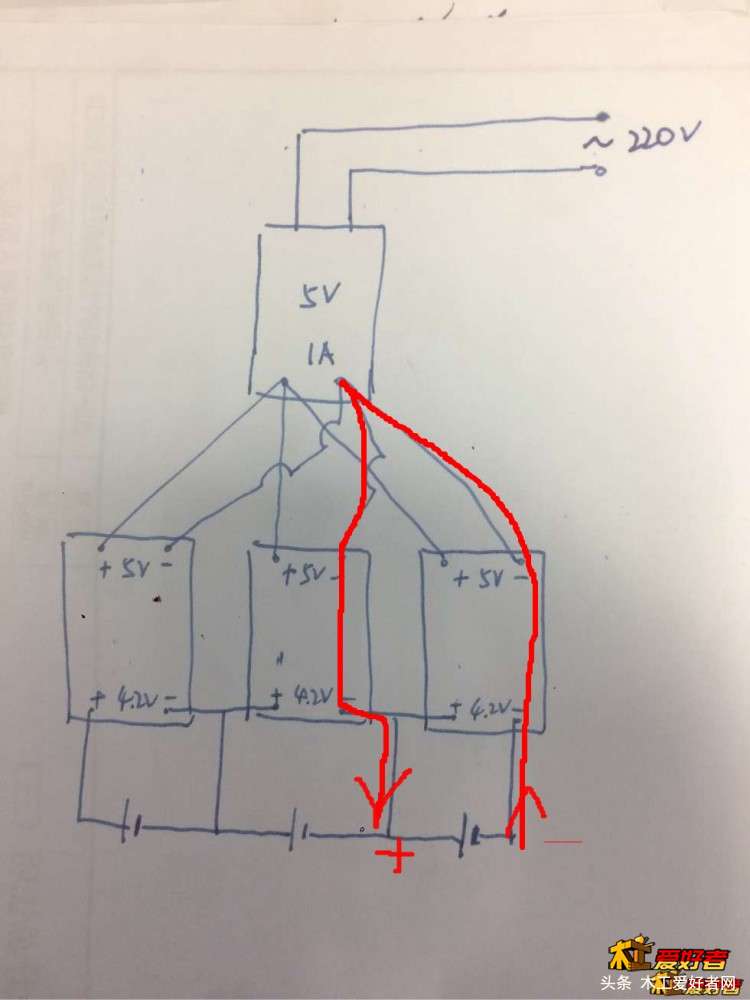

一截短什么路。只有2节或者以上才会短路。仔细看图2，第一1节的负和第一个4056的负是通的。4056的负和5V输入负是通的，然后所有4056的5V输入负都连在一起。那么第2个4056的输出负和第1节1865的负就是直通的。你仔细看第2个4056的输出负是不是和第一个18650的正接在一起的。所以第一节18650的正负是短路的。仔细想下图红线是不是通的
