梅花榫小书柜的故事

gztv008

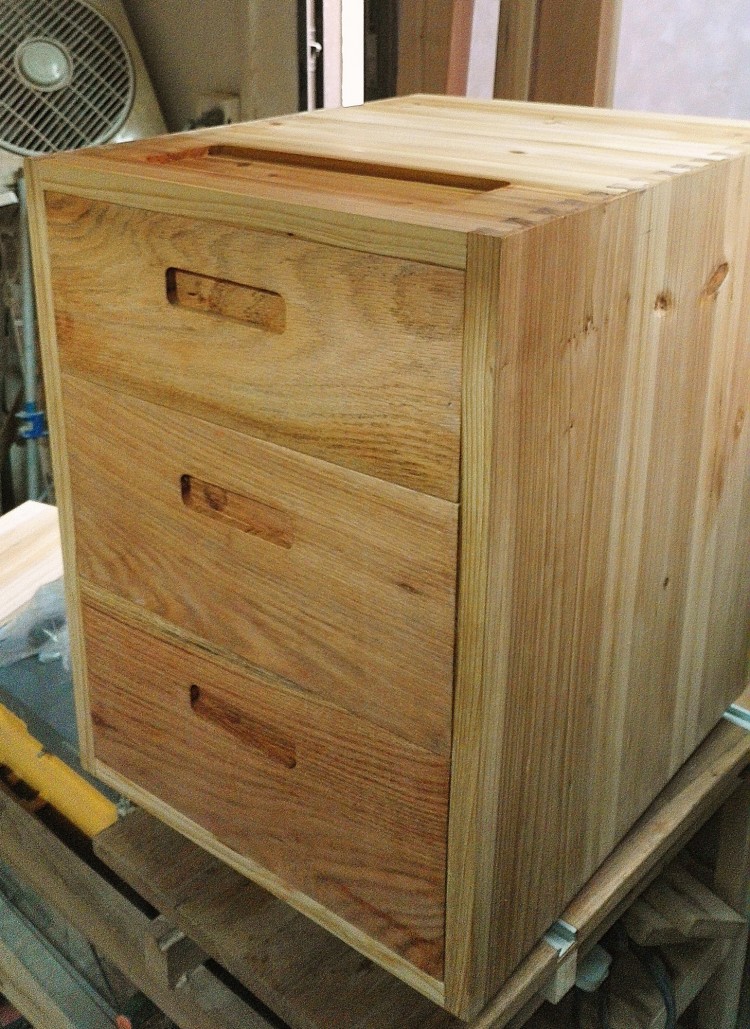

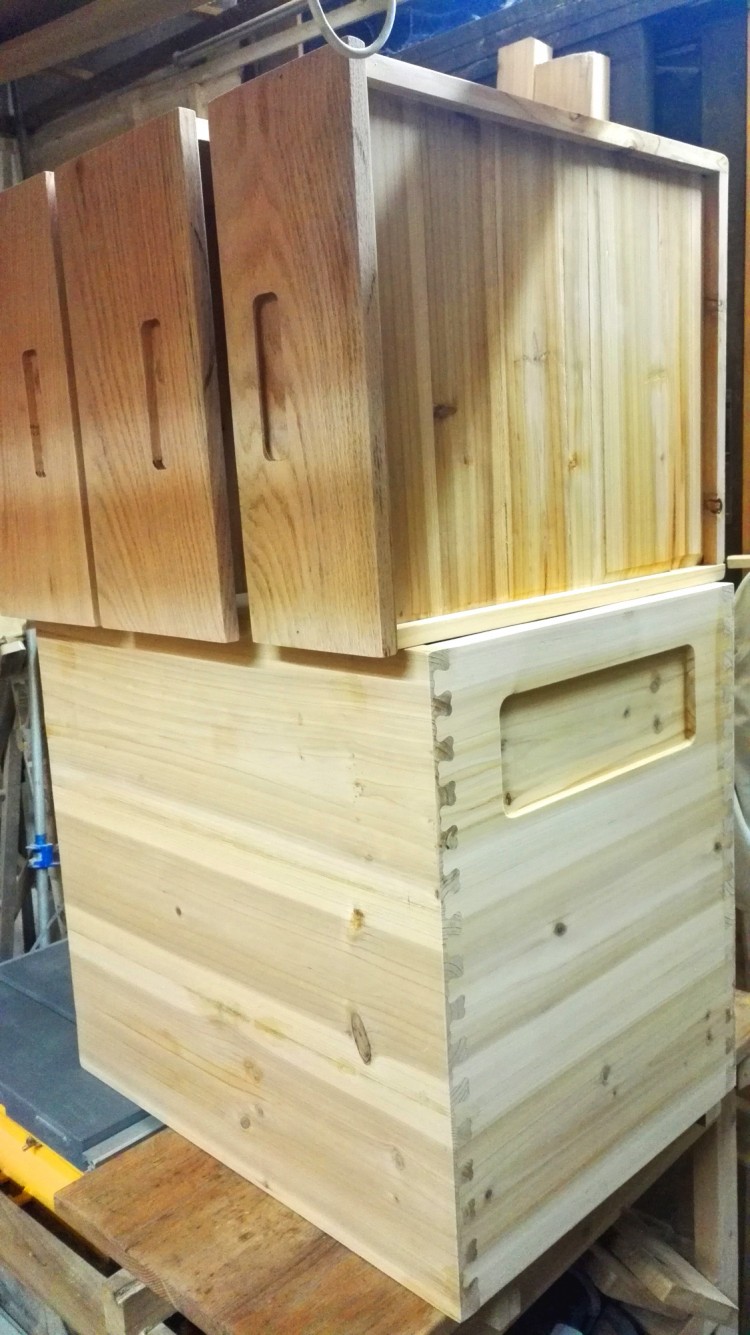

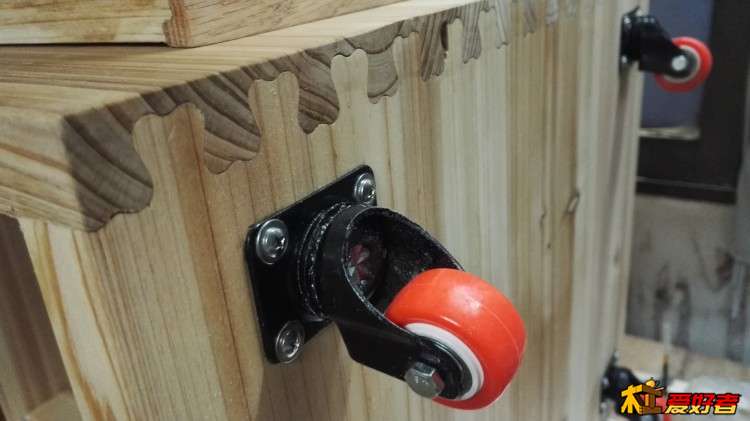

0 |: o& o% S# S9 I) q. ^; |制作完成后的效果是这样的，一个非常普通、很常见、大众化的，带滑轮的小书柜，除了顶上多了一个笔槽。
- a  P$ _/ ]4 U6 _& X/ U0 |0 l% x8 r
) N( [' D6 {. h. e" q. i2 c! r

但制作这个看似简单、普通的书柜却有一点点的难度。
3 F: q8 _$ f* s4 i( D. `
  s. X; h' n2 r9 q, H

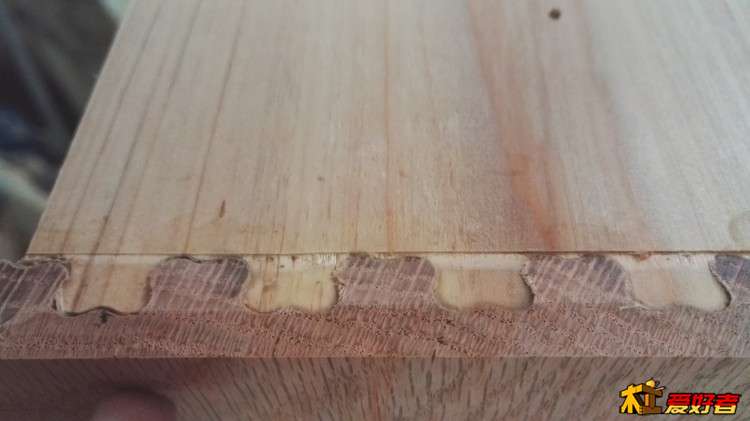

拉开抽屉会发现里面有些不一样，抽屉的前板和侧板的组合很特别，不是燕尾，更不是钢钉，而是均匀排列着一个个梅花半透榫，

. J% c8 }& S  c& _: @8 J1 n

书柜没有用滑轨、而且抽屉只用一块面板，抽屉使用最传统的，没有花销的、最普通的木方承托方式，抽屉既可以推拉顺滑，面板又能严密紧贴柜板，快速推拉一个抽屉，其余的也会跟着开合。
! [6 F9 @2 Q! J
; z) q5 C5 O( M+ I9 B( e- {8 e
. P$ f2 L: U$ V* D9 r' x2 D9 b下面是展开这个一点点难度的过程

/ M6 E  M4 X& g' O+ d7 Q- [: A过程（一）：开料，并板

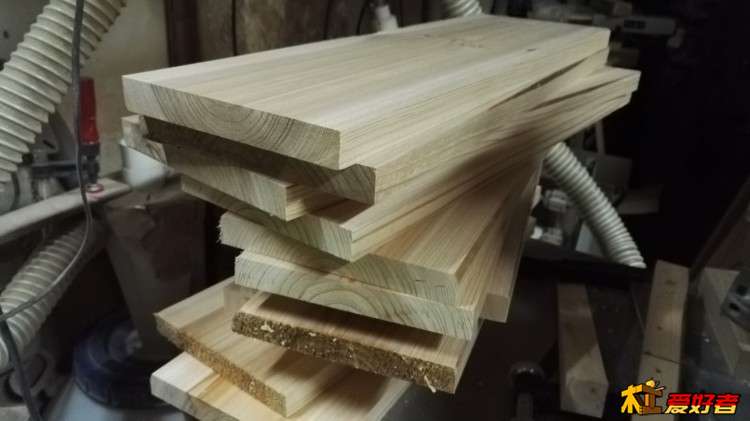

; J7 i9 {8 \% V8 C' j/ ?先用斜切锯截断杉木板，留1cm左右的余量

* }3 m- L" x0 {) ^/ |

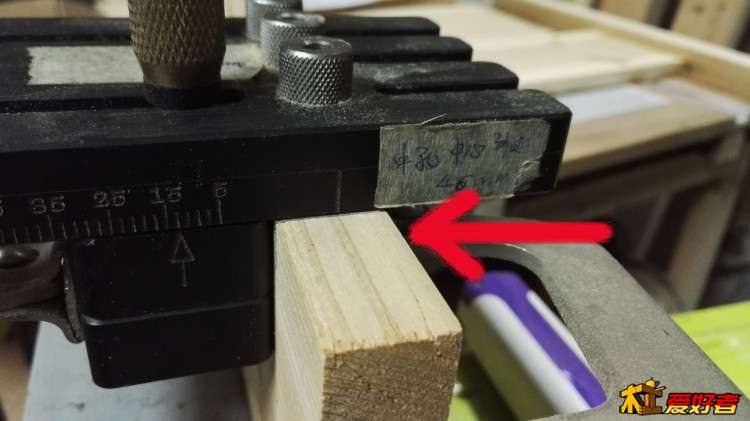

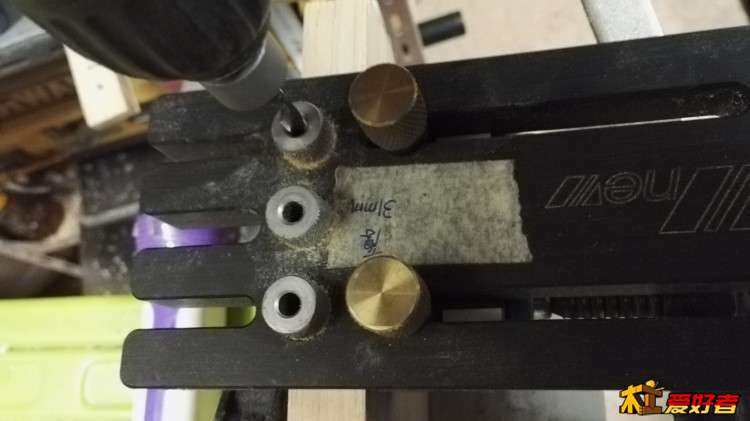

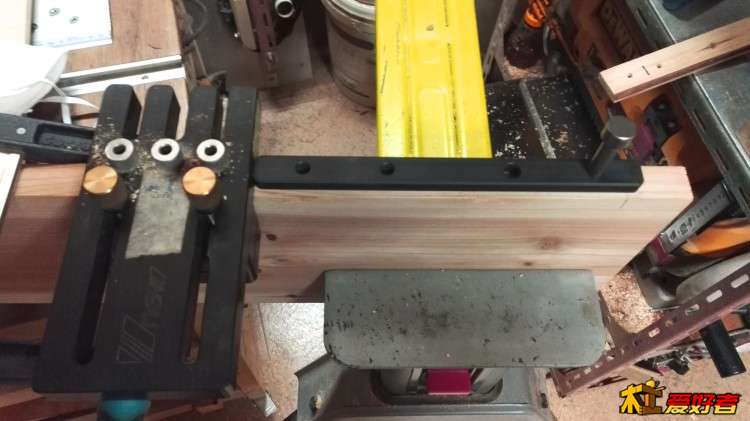

$ p5 R! e" F7 {5 J" F并板必备的圆孔定位器，开孔并板，使用感受，打孔可以用配的靠尺进行延长，每次打一组3个圆木榫孔，并不一定要打连续固定距离的圆孔，轴套的厚度是31mm，边到中心孔的中心是46mm，打孔要压住并板的连接标记线进行，减少并出来的板参差不齐。定位器的边缘如果没有倒斜边的话，对位压线就更加清晰方便了，希望吴老板改进。

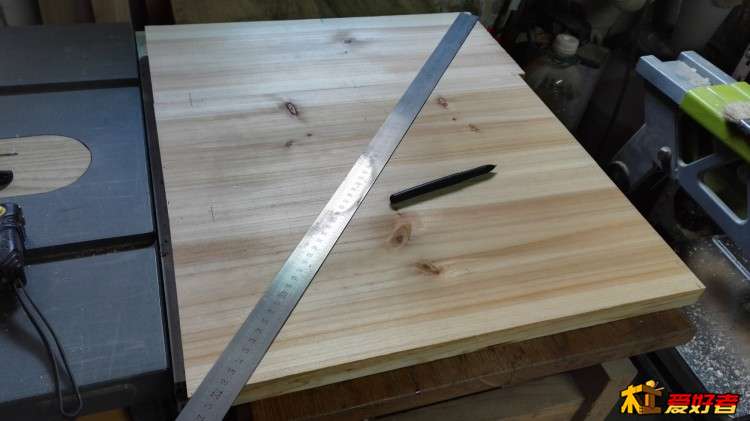

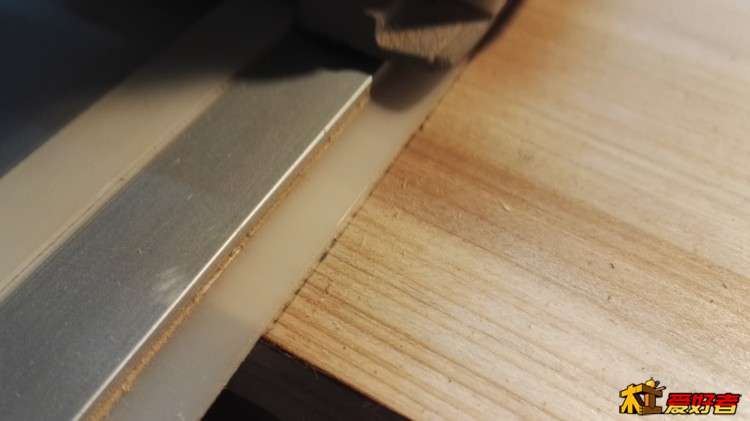

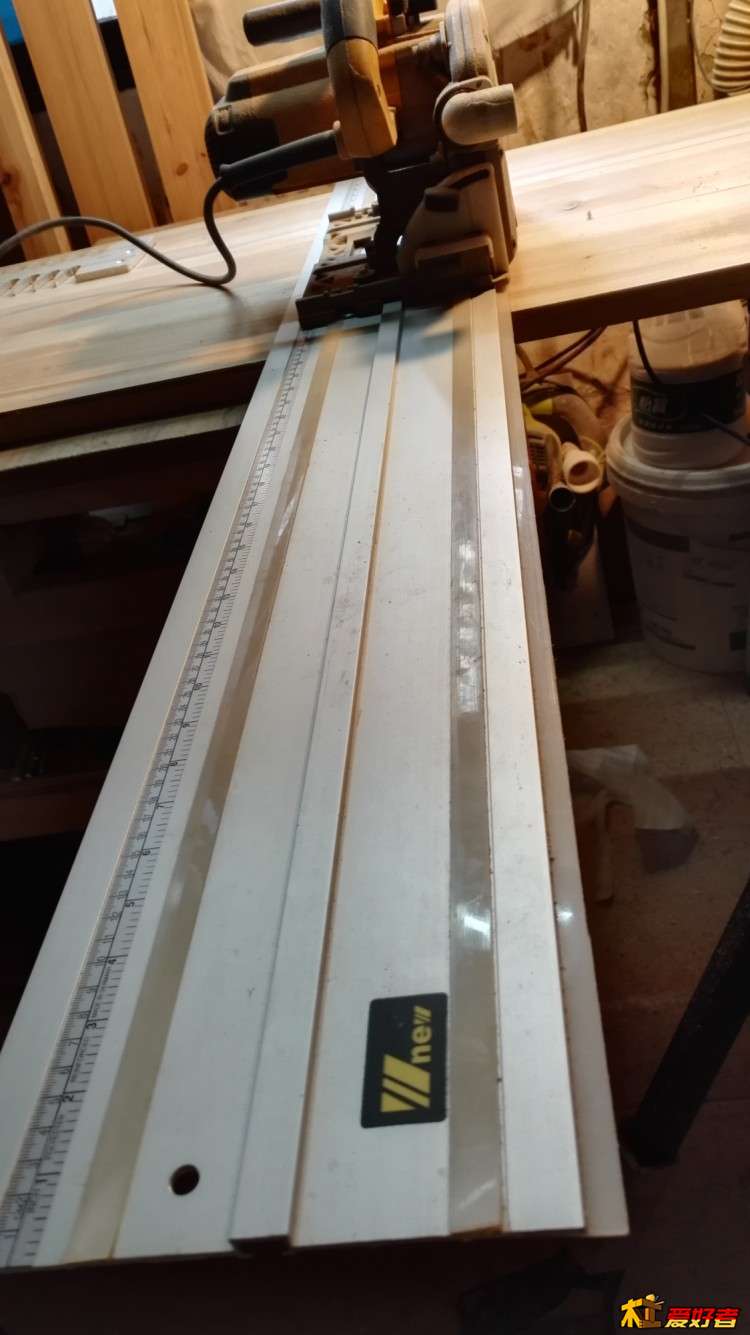

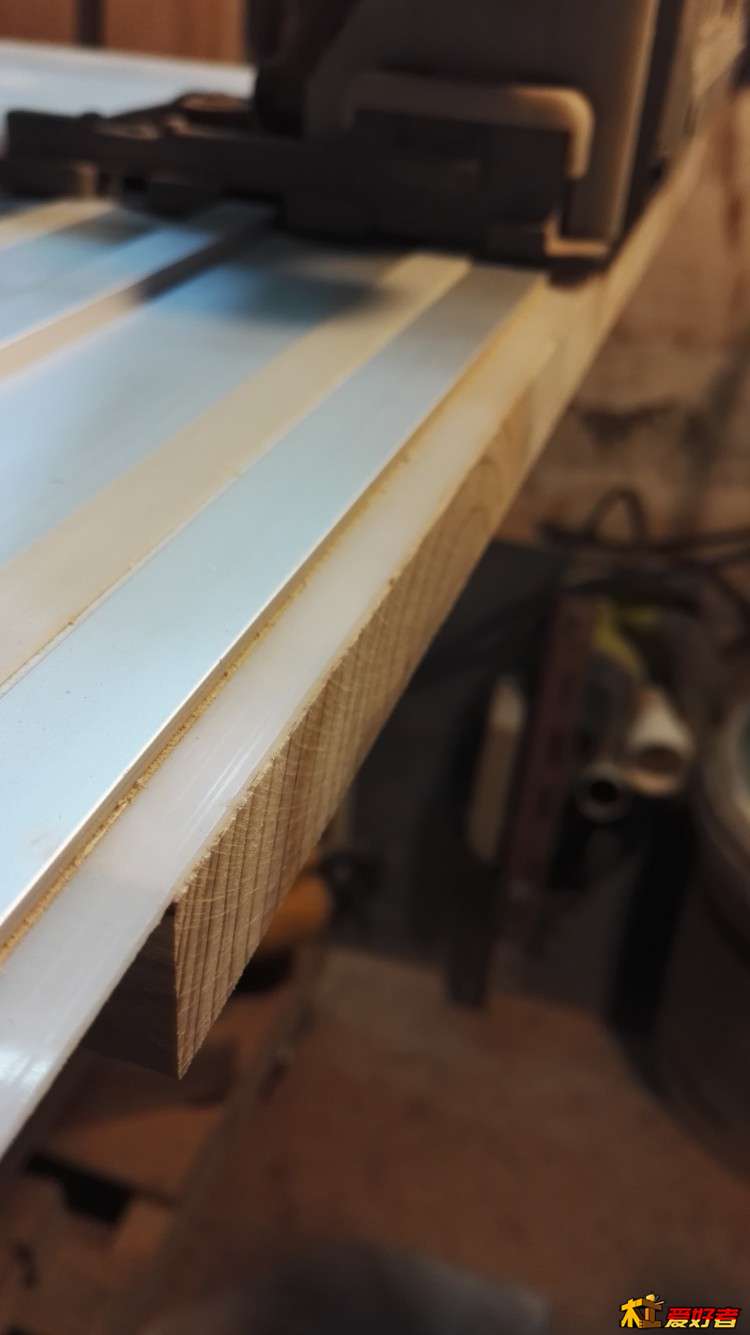

& S( k& H9 g7 H9 F并板之后切矩形，因为已经超出了斜切锯的切割范围，只能用轨道据，这个并板之后再切矩形很重要，标准的矩形是后续克服难度的基础。吴老板的导轨使用dws520的轨道据，画好标记线，轨道上的塑料压条就是锯片的锯路，贴近标记线直接锯就好了。

, ~& s" B! Z3 i% ~. N- }

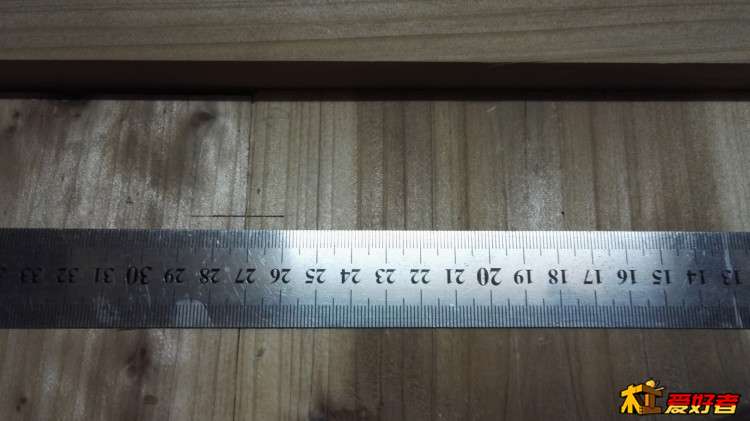

: X" @' y# P% @' {/ `' V对角线误差控制在1mm以内
9 E% f0 c# ^+ {% c& W6 G% f# d

; \1 z% I; Y! u6 B
3 T' R+ m  K( j& e/ ?  C过程（二）：柜板开榫
- W1 u- r! [' q

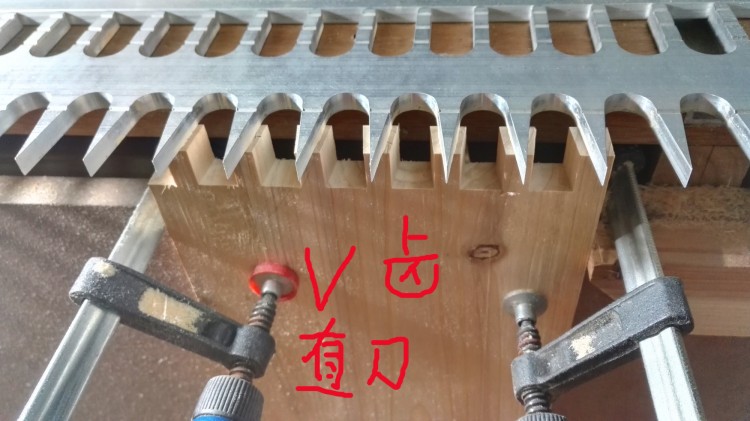

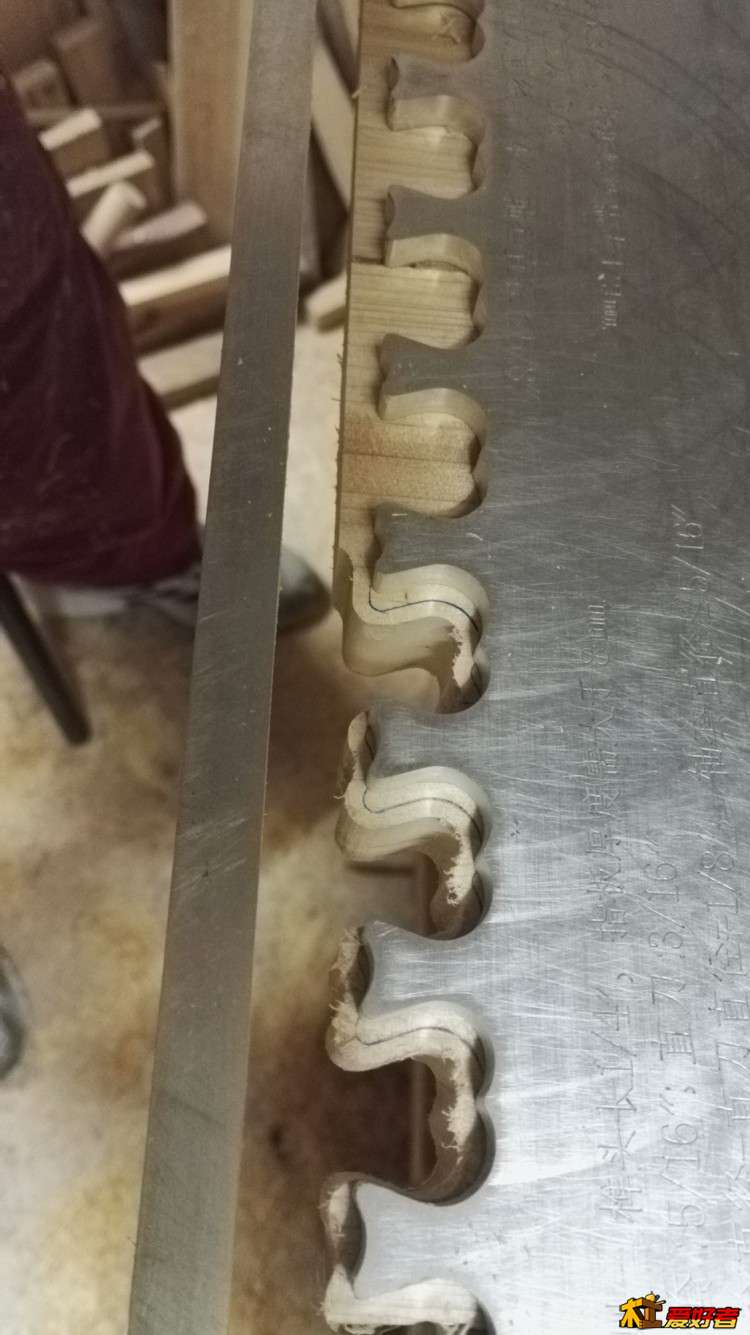

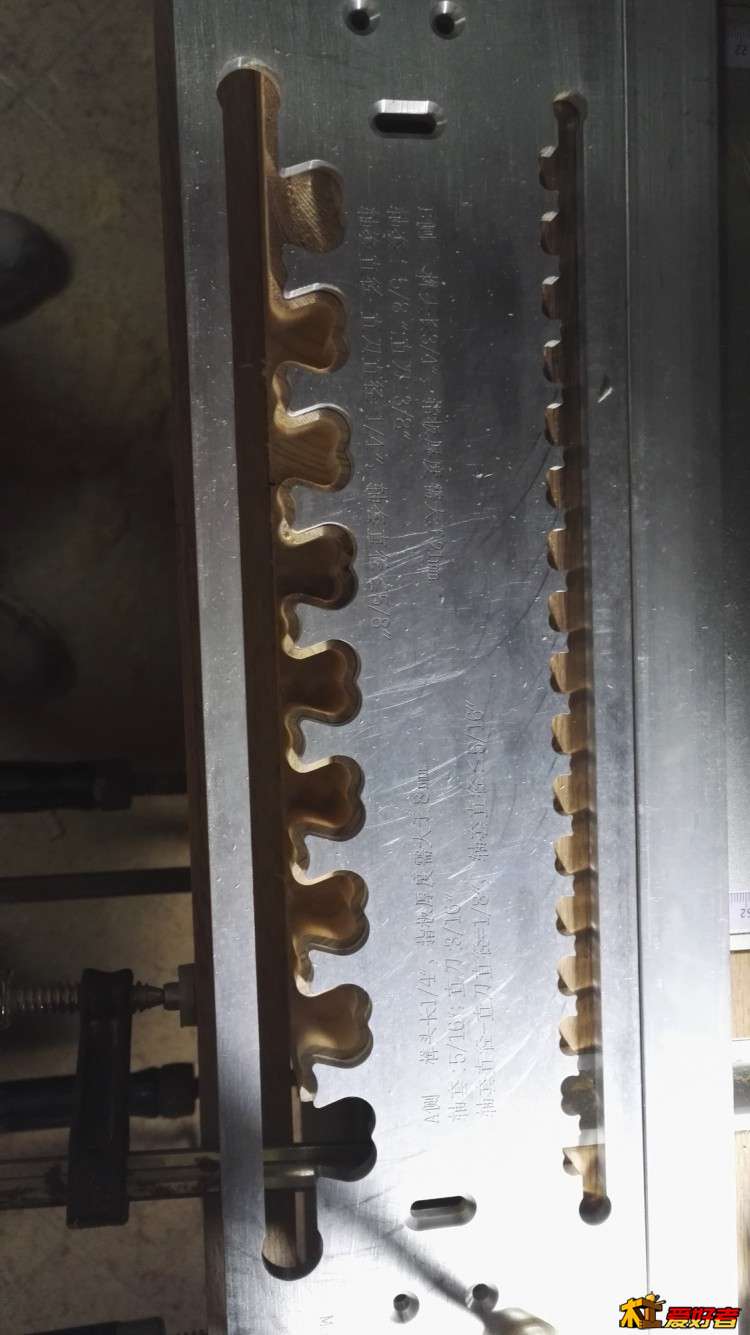

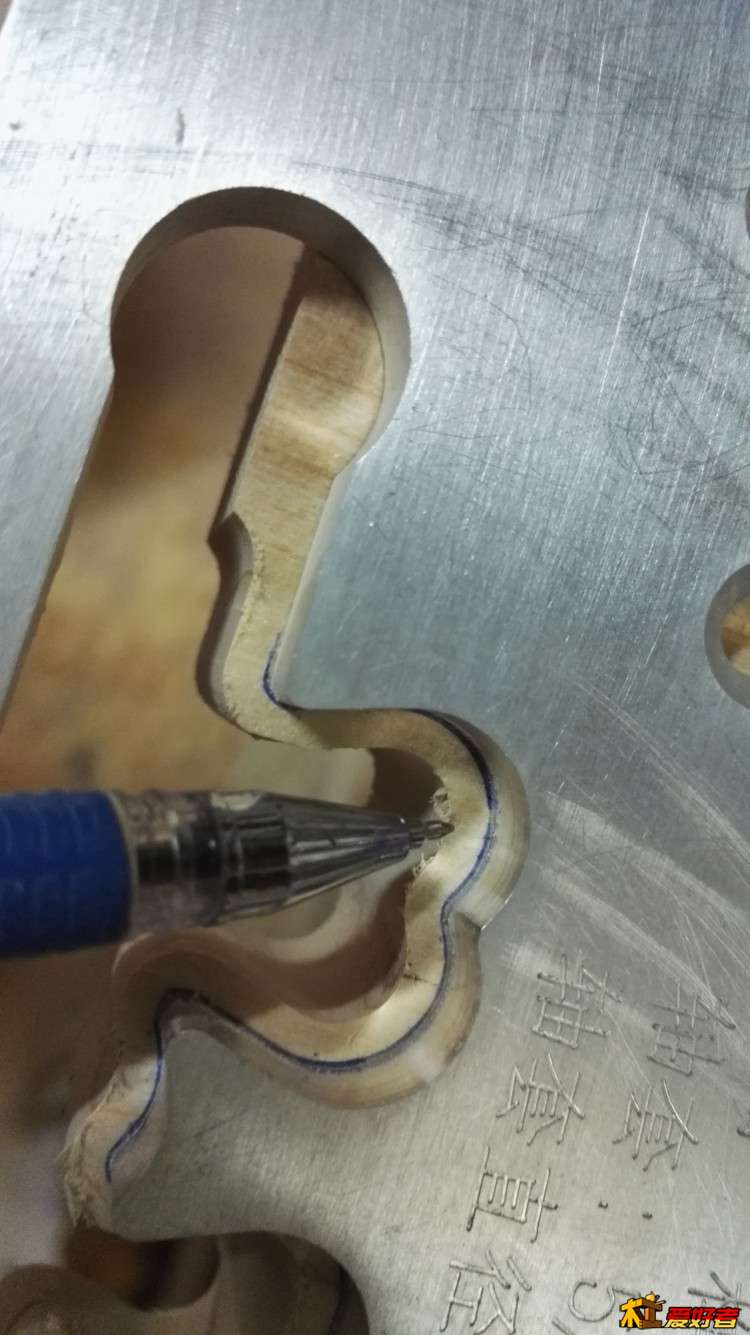

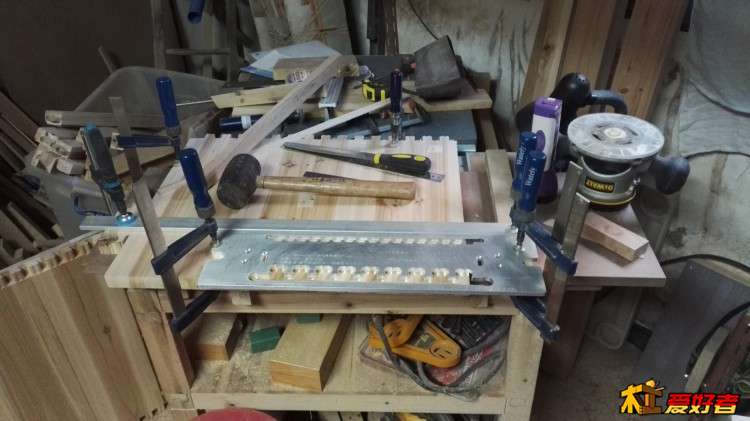

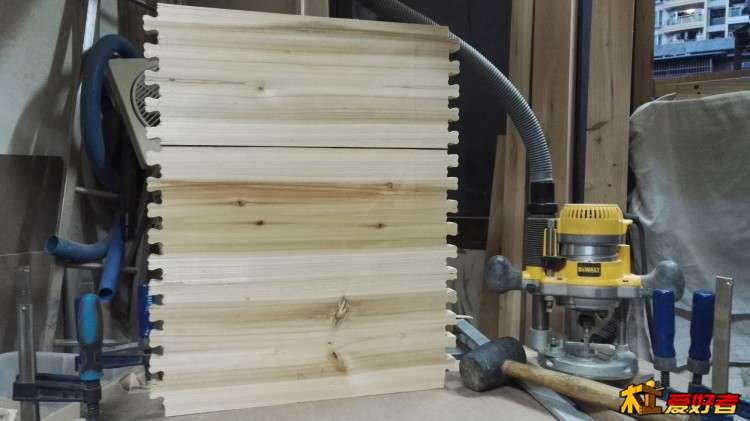

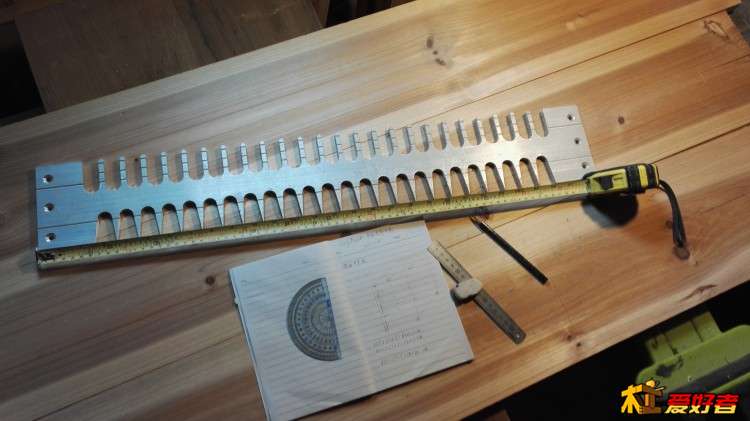

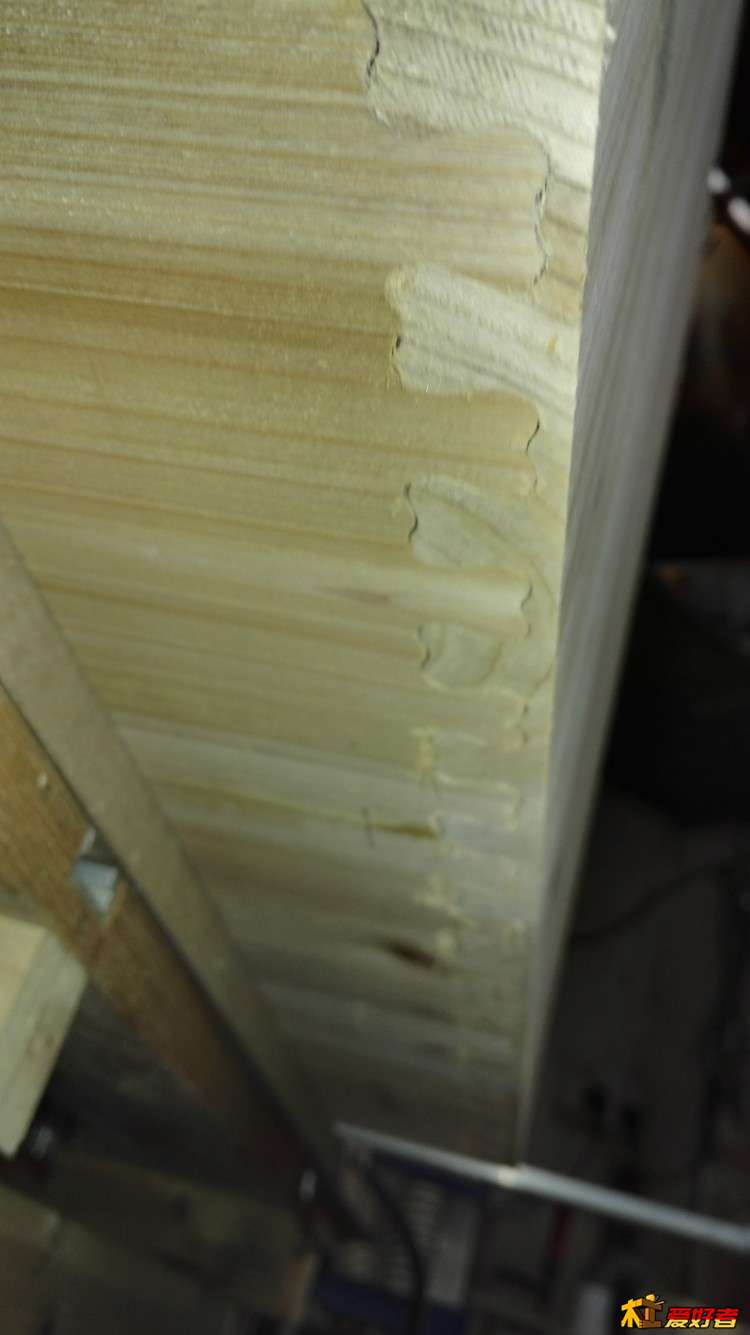

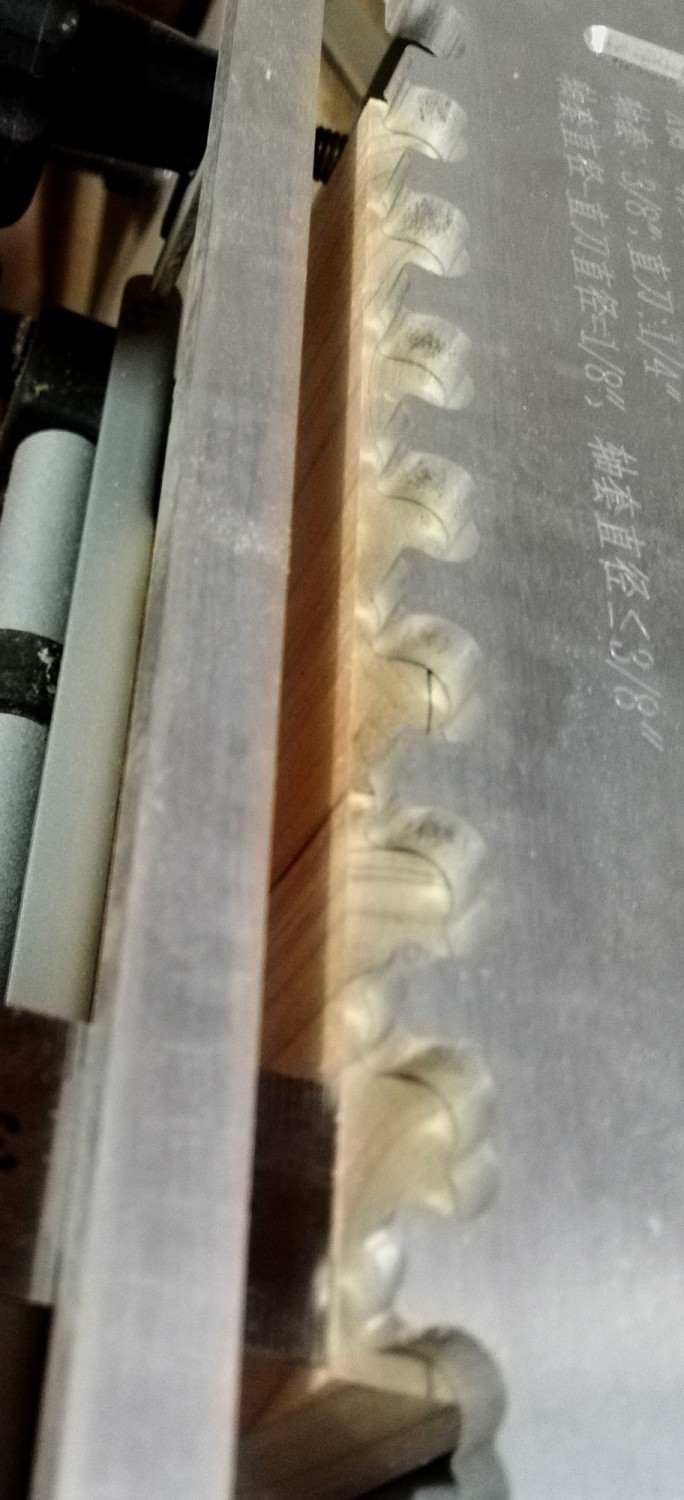

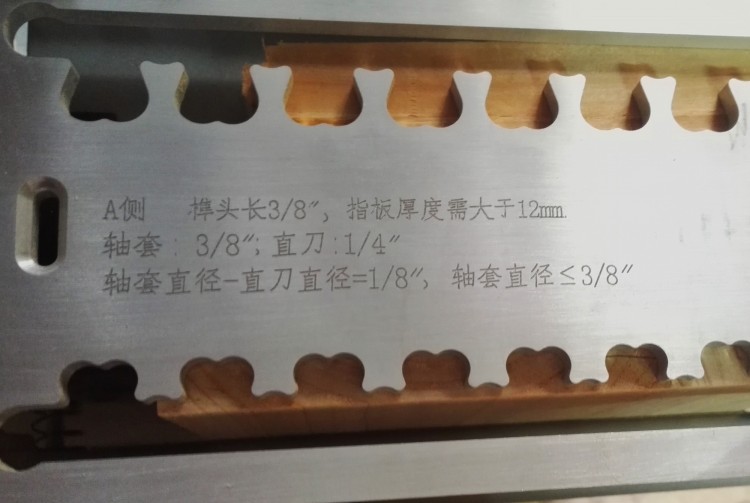

柜板用大号花榫齿板，开好一半之后，通过划线，解决了齿板不够长的问题.
) `! |1 e3 }1 o7 K

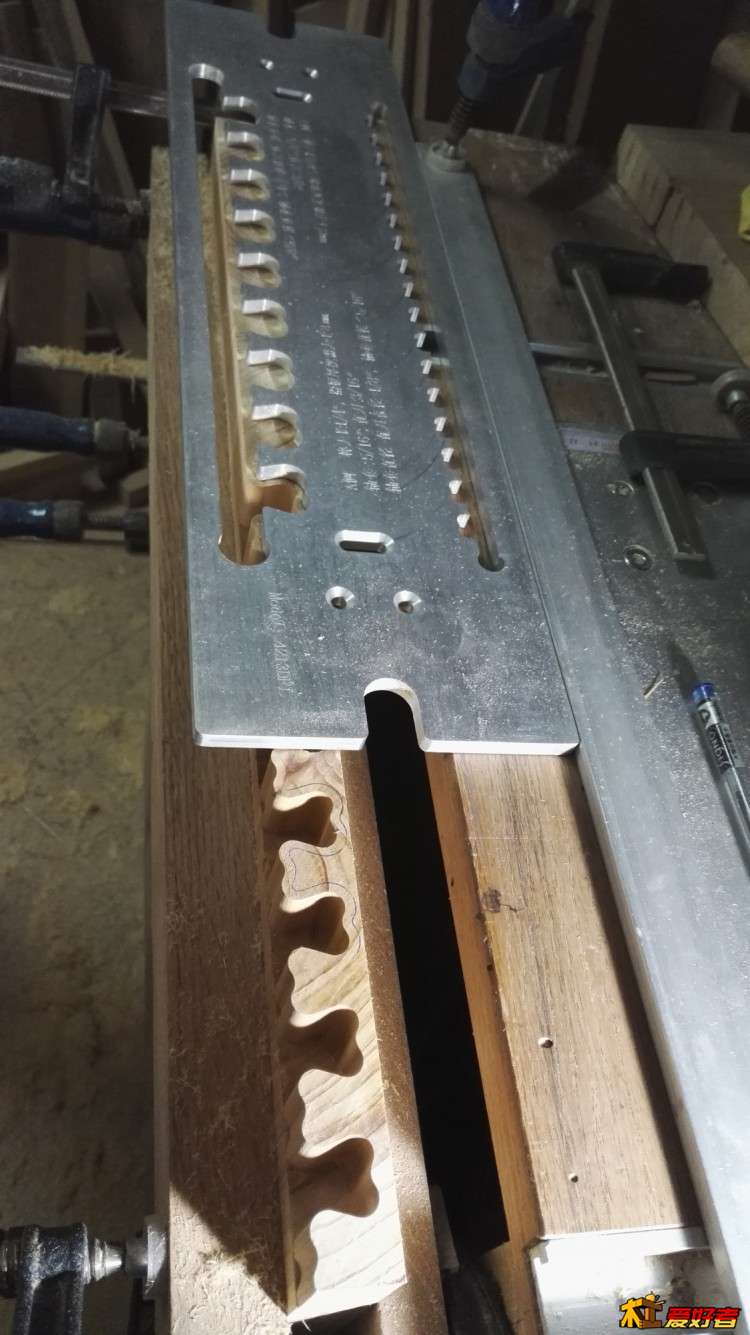

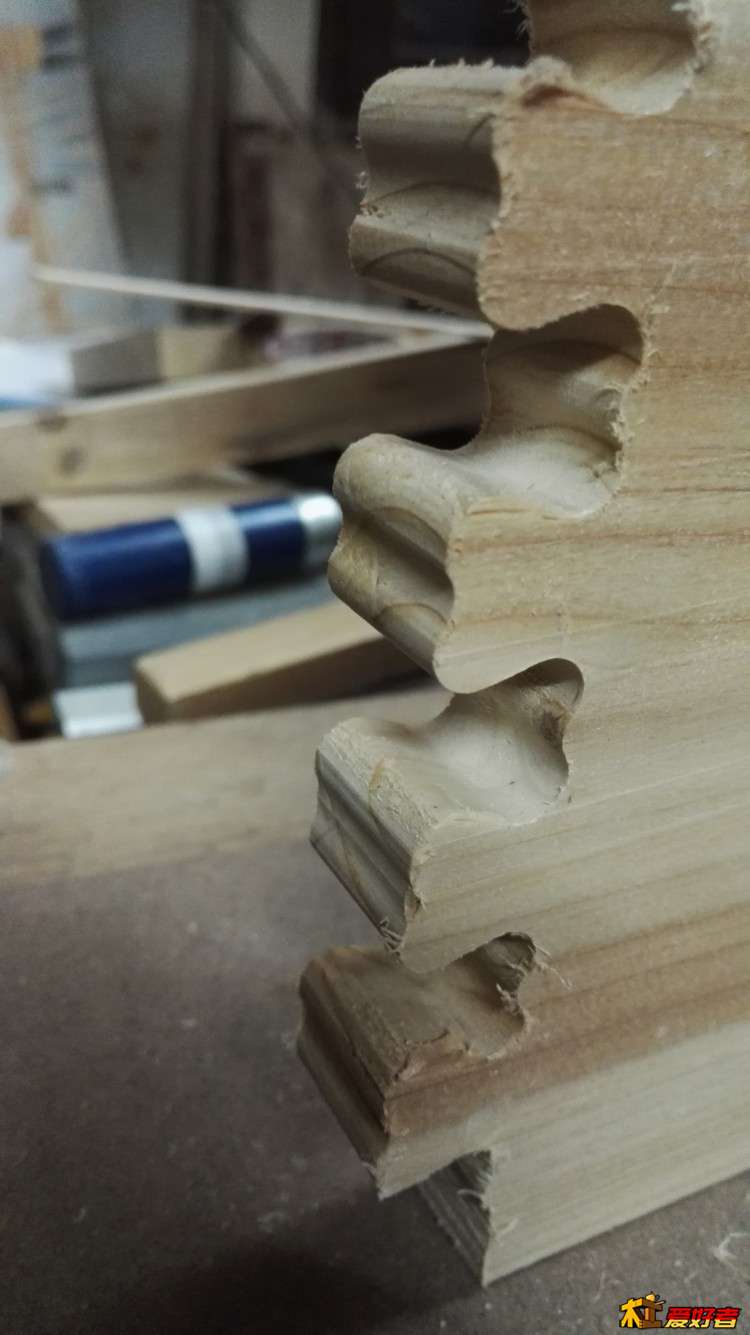

/ ~$ H8 l  ^- P+ L* O榫座是竖着放木板
) B' |$ Y# N, ?4 \: X


6 ]# P& a0 x! k# e

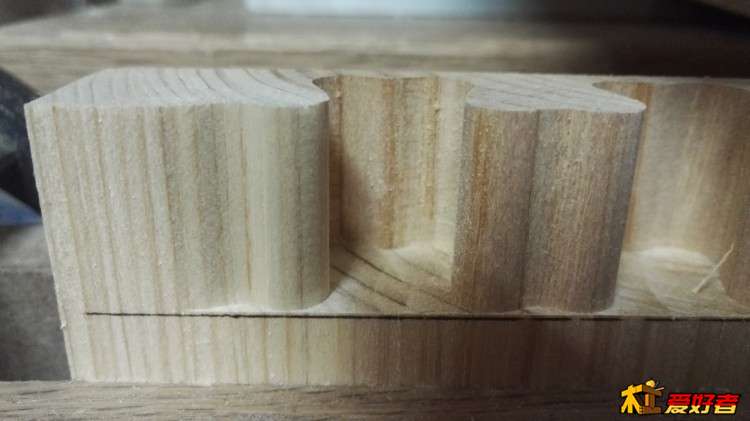

榫头是横放木板的。


6 ]4 v2 s8 I4 B) |  R1 L# B
" V% x+ O: |; }; Q
- ?# Y9 n2 H. s) ^, z

  I& q6 m1 O5 N+ ?* C) V# U

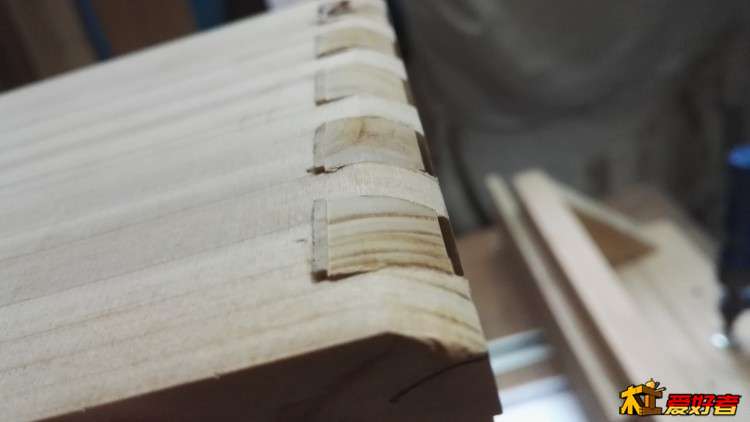

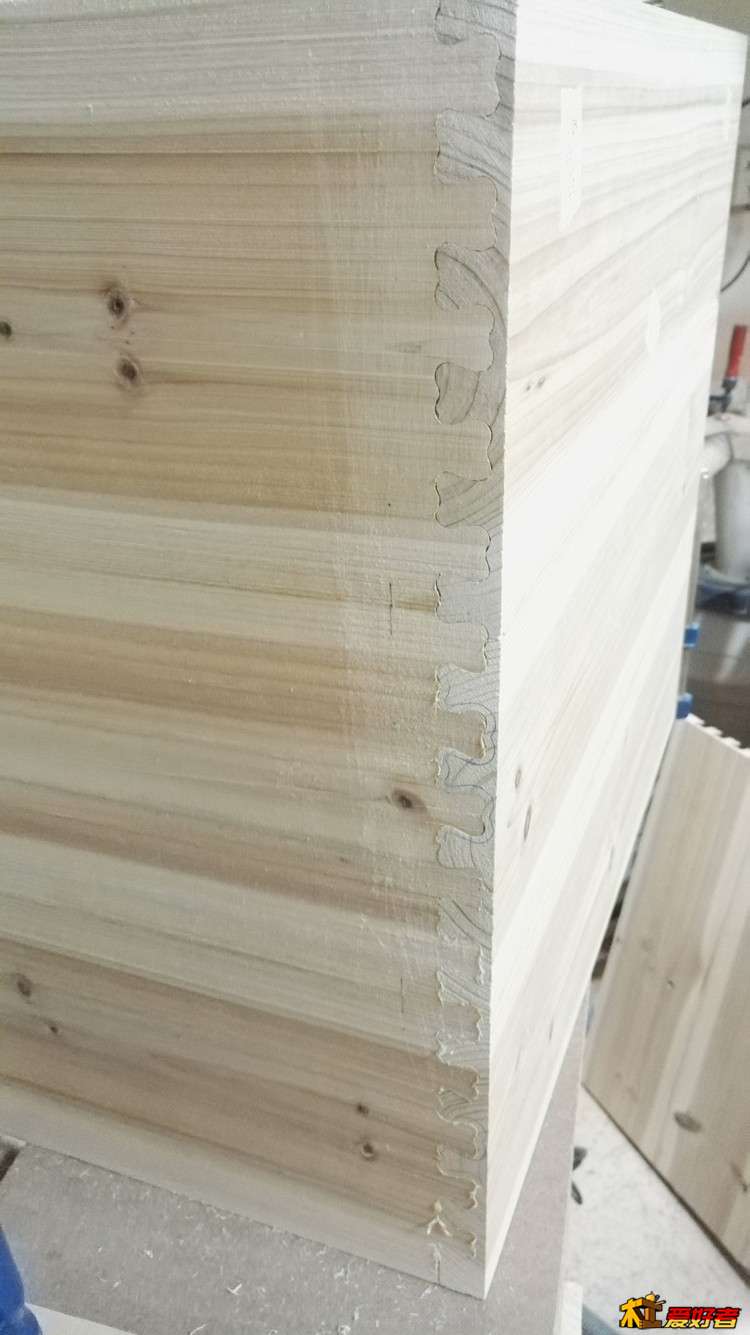

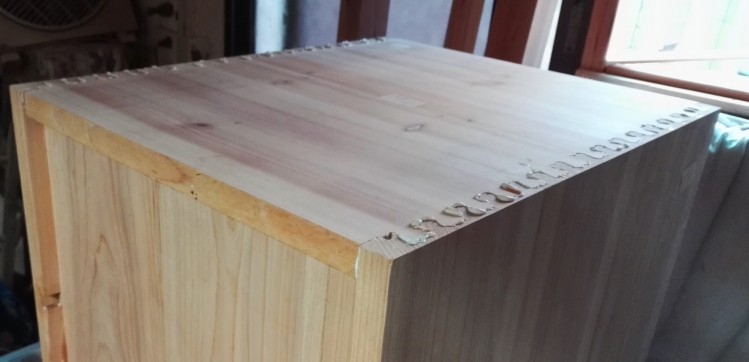

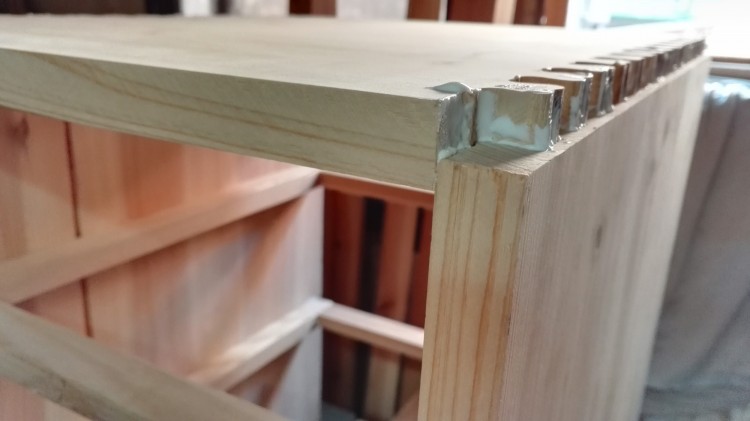

没上胶已经很密实了



; p' J4 u0 z9 G- a
( V( Z8 @8 G0 i" w
& Y) A# W6 k# C, \( S6 w过程（三）柜板开燕尾槽，做抽屉木托，

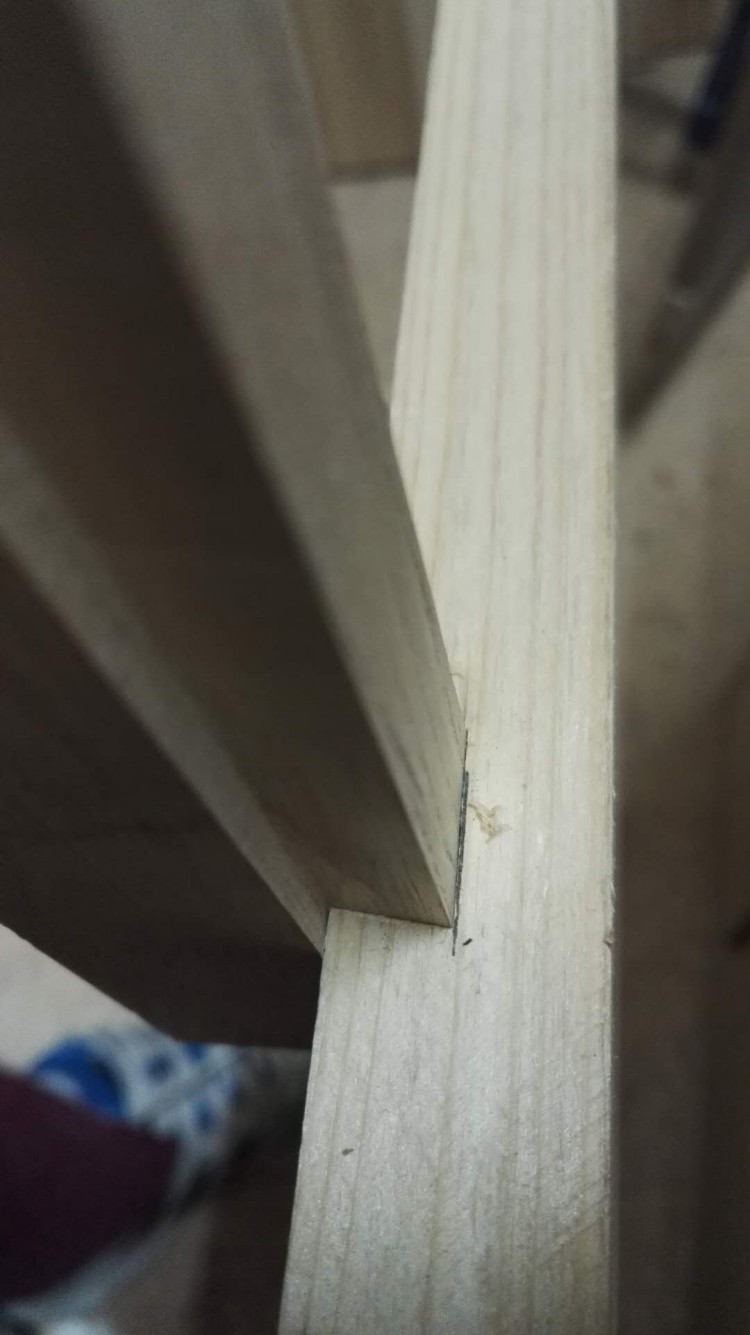

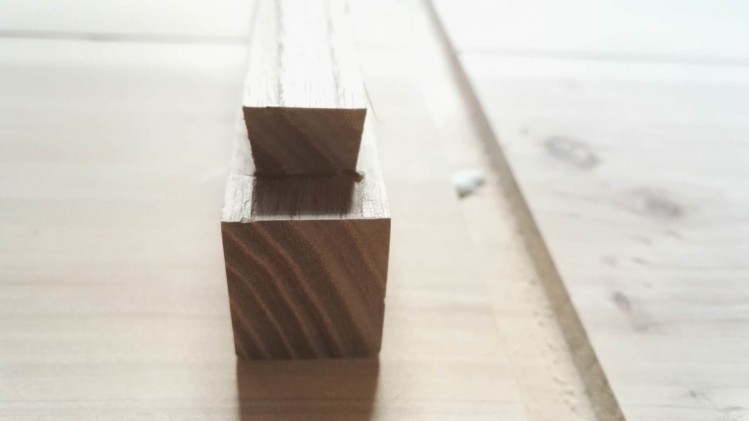

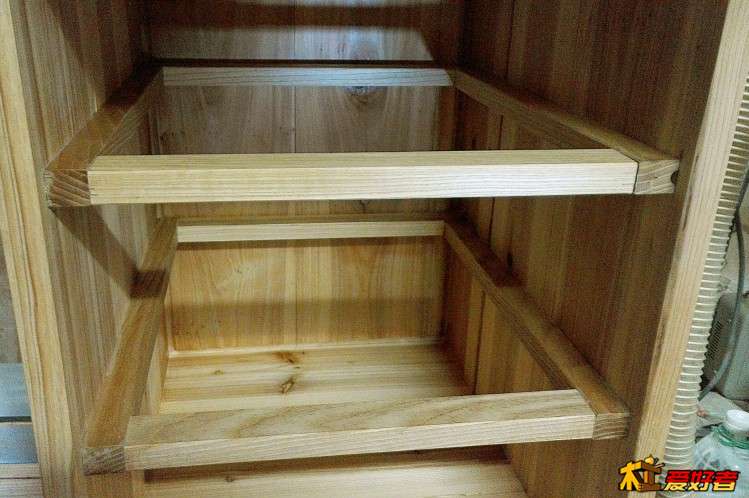

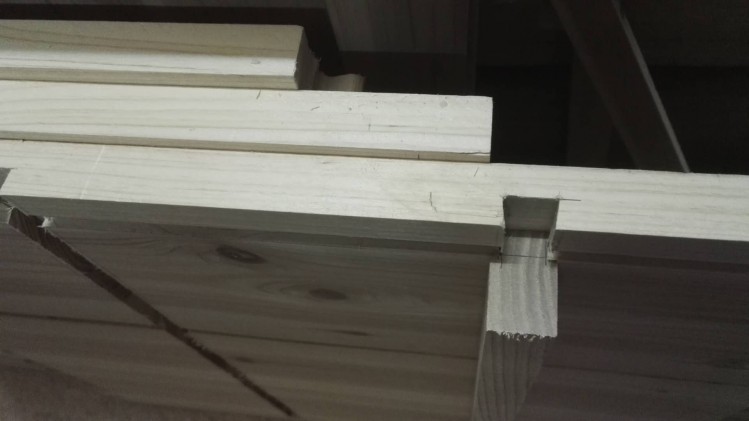

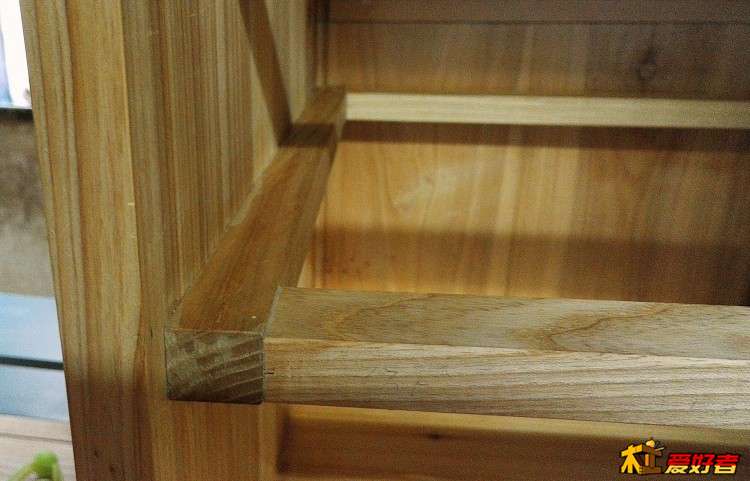

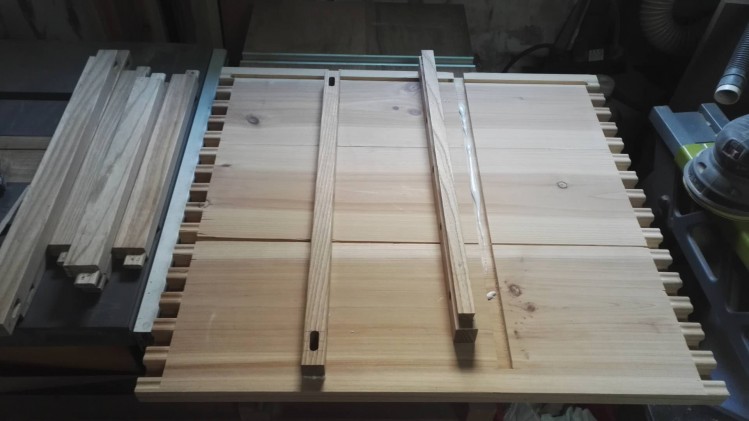

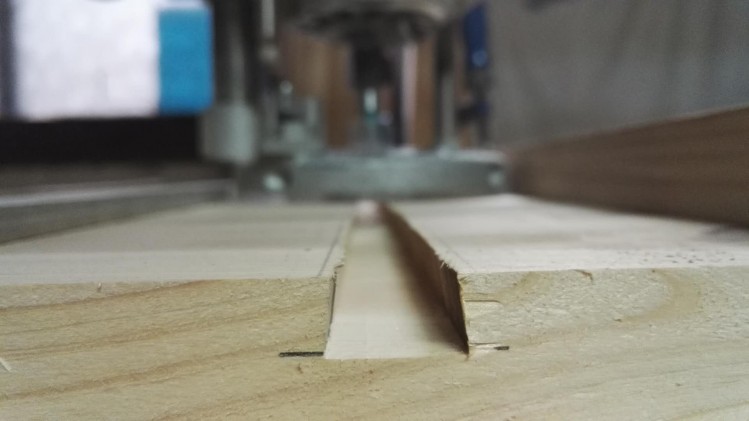

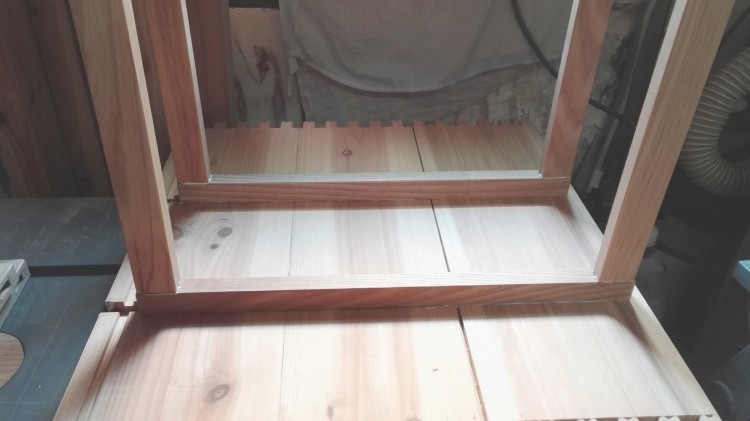

0 c9 ?3 ^, U" }, Q  F1 E柜板背后开燕尾槽，一是平直并板后产生的翘曲，二是燕尾木方作为抽屉的承托，中间增加4条横拉木方，防止柜变形

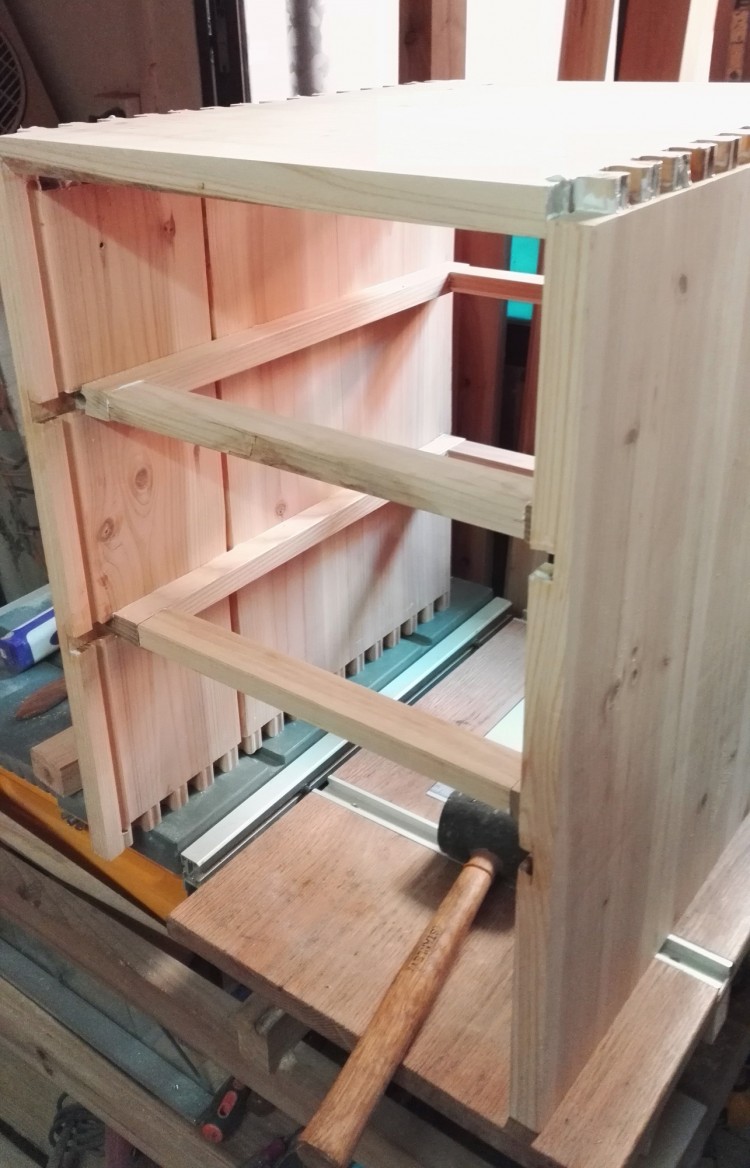

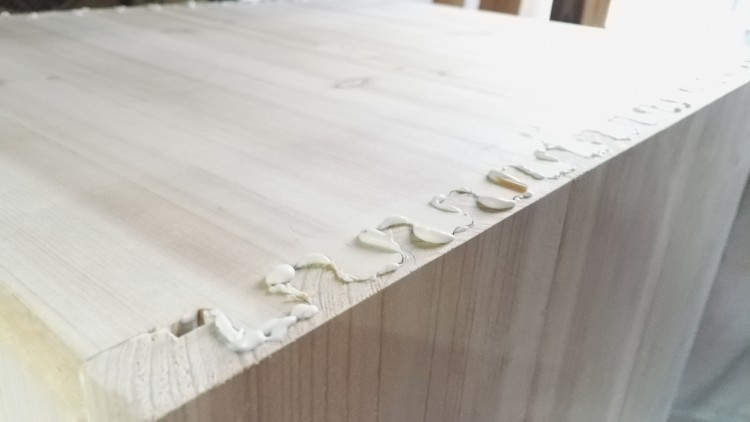

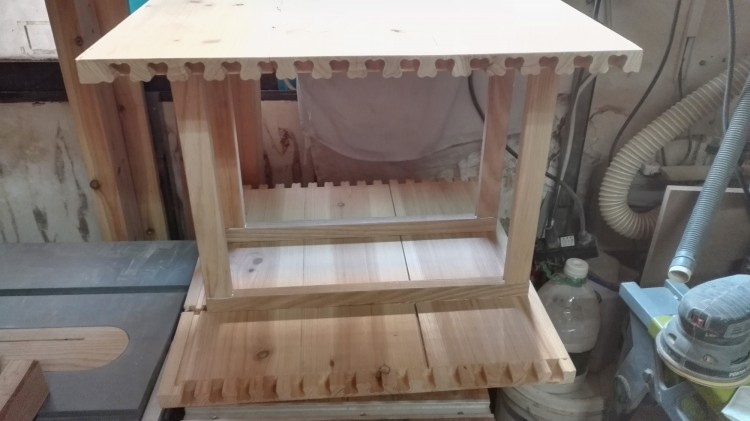

组装柜体，上白乳胶，轻敲进去的，基本不用矫正矩形，梅花榫出来基本都是直角的。


. u0 [4 D; N, G" Y& {& g7 {
9 B' B3 g. x7 ^% M/ A! i, [) _
8 T; Y; U% G; [( Q) f/ u过程（四），做抽屉

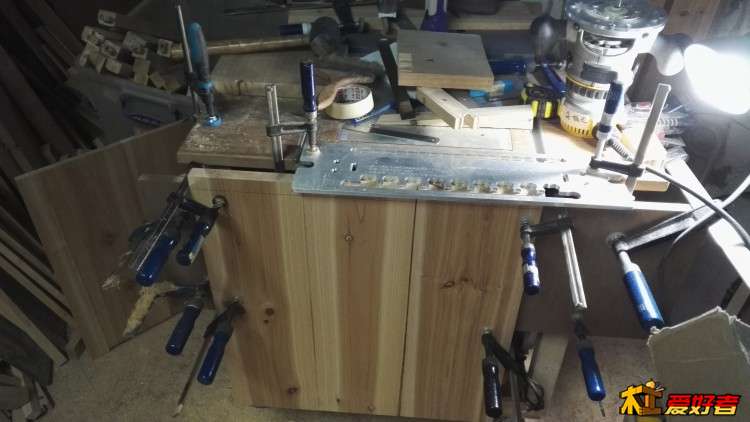

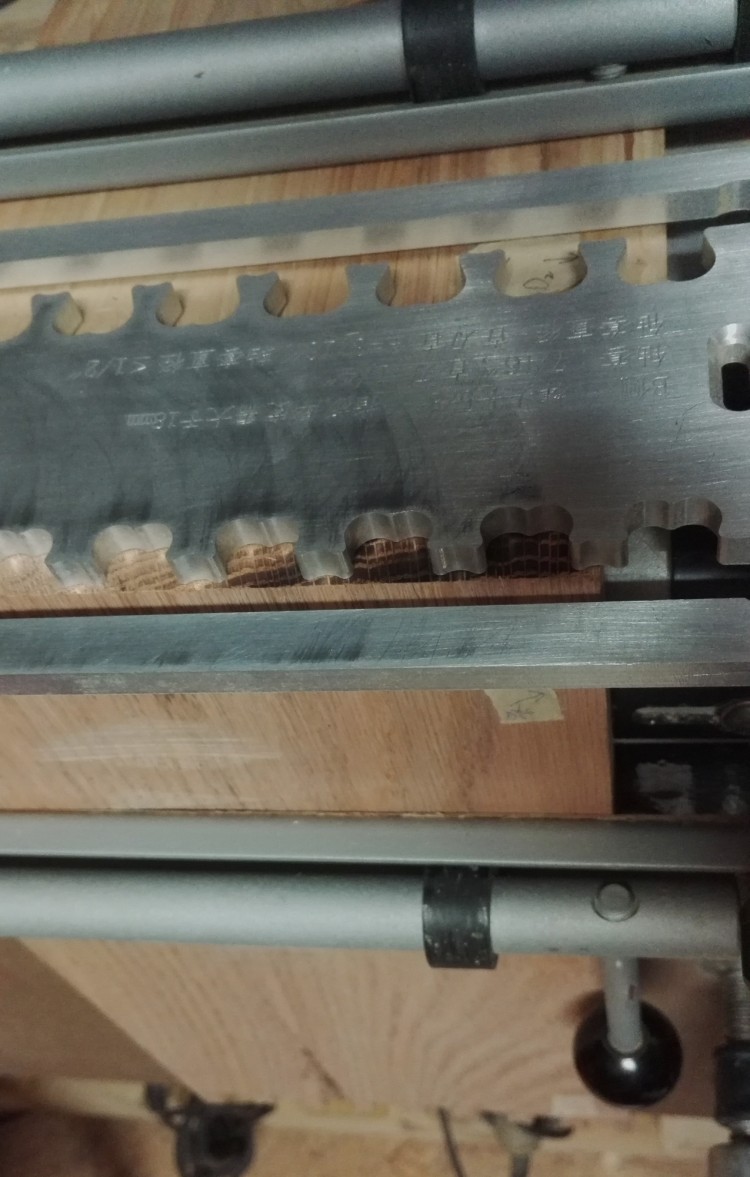

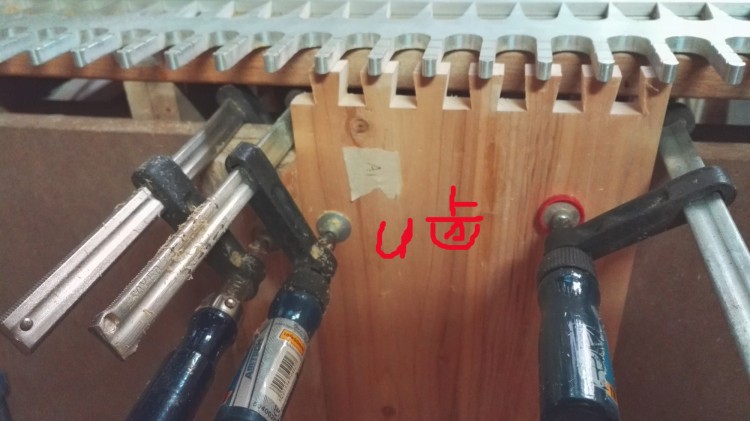

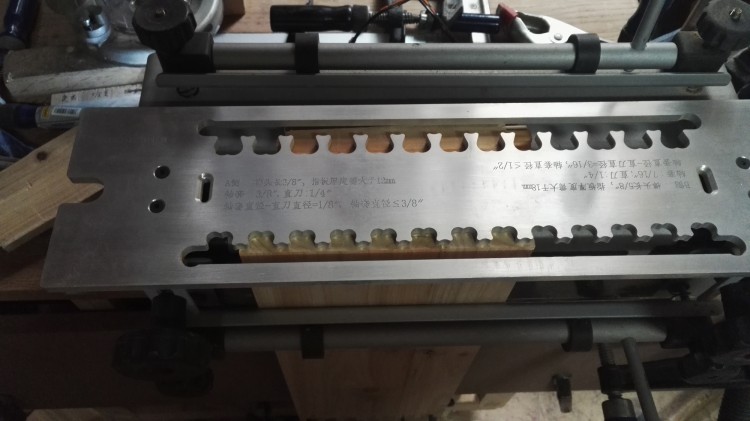

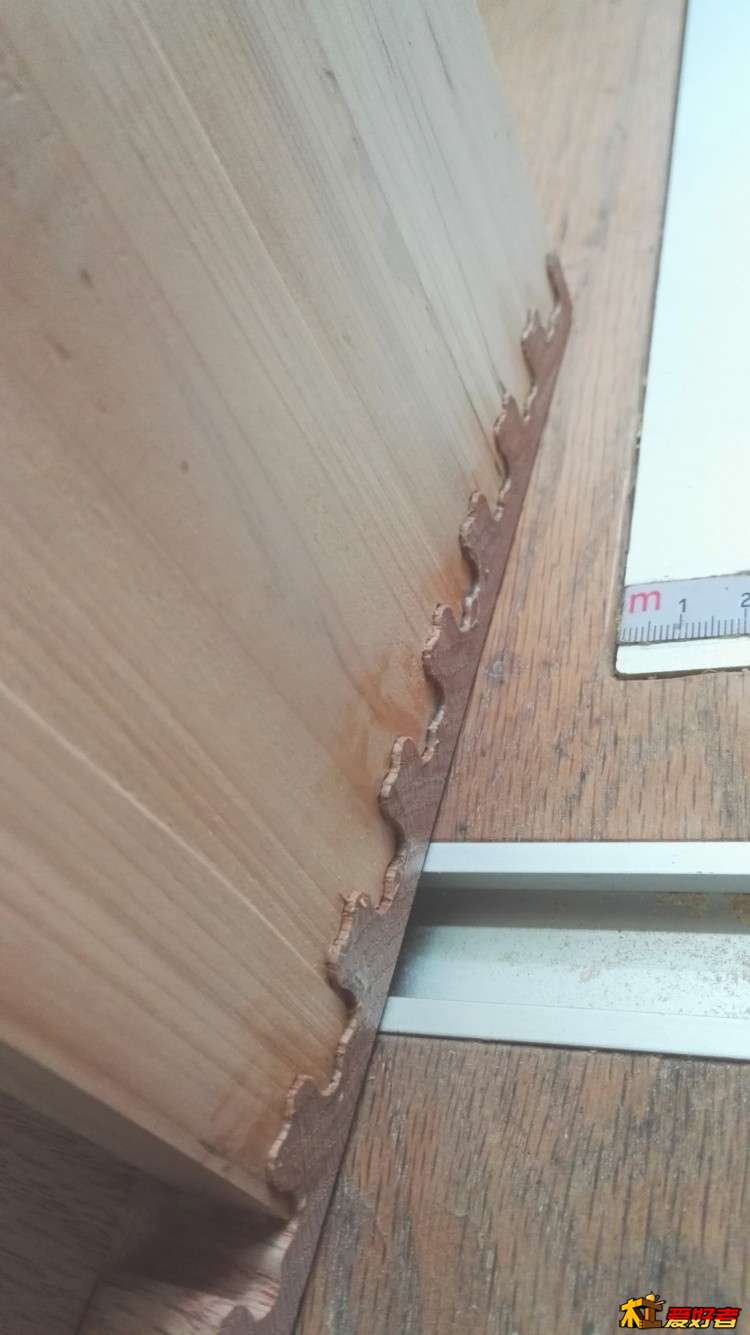

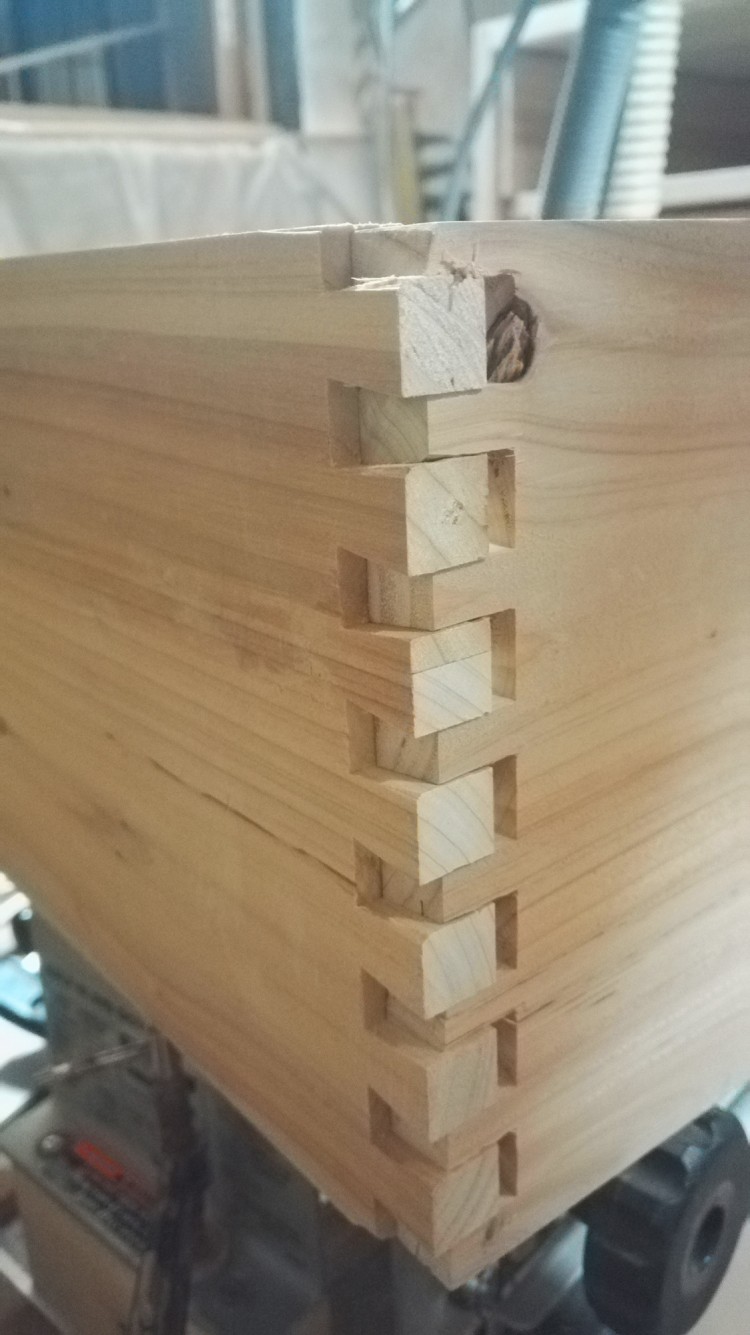

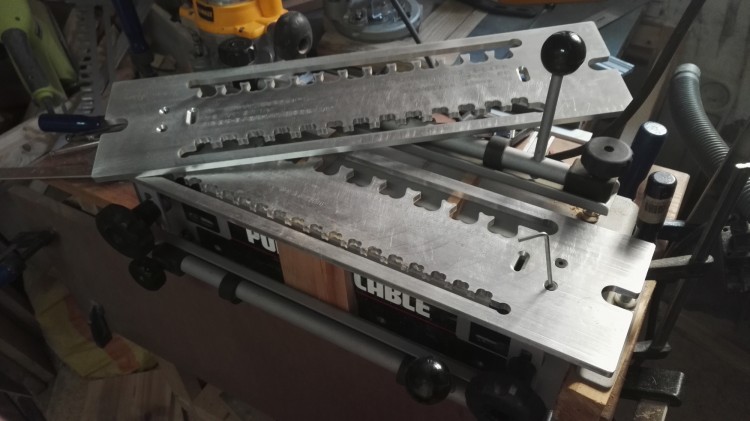

抽屉的前面板是用梅花榫，使用卜派燕尾榫机架。后板用全透燕尾榫，因为齿板太长，只能木工台做机架

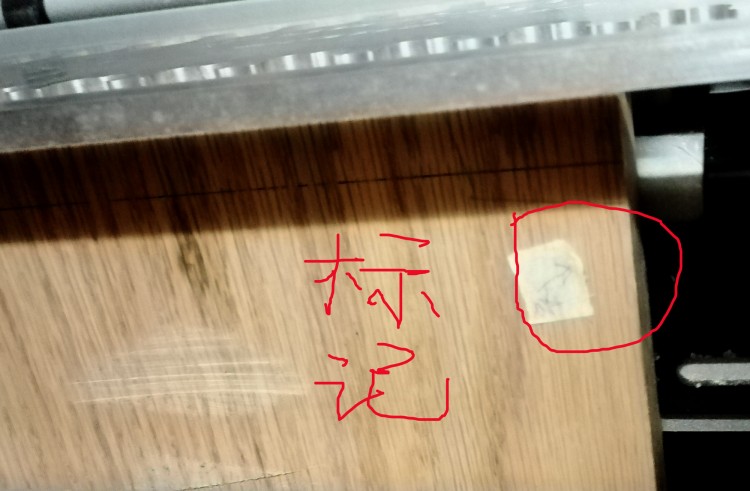

" r2 T3 I$ K5 i8 F这个过程需要做好标记，以免搞错，标记很重要
! a8 H' x. t1 L+ [  C+ Z

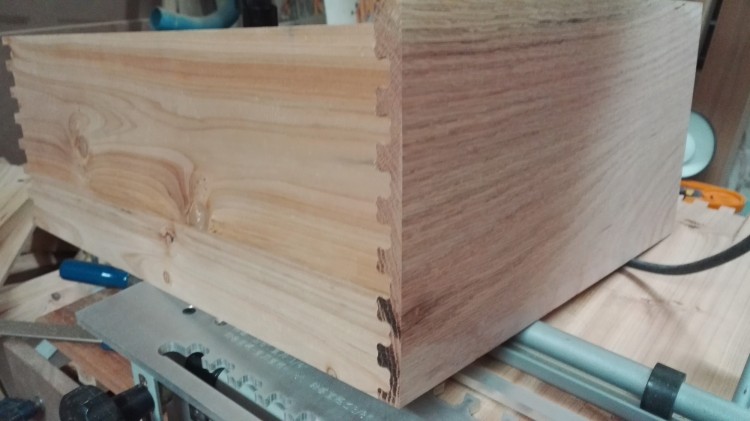

2 D7 K4 C  C- M& H" ~* }燕尾榫过程
  Z9 |6 @7 t' C' }4 z/ g
过程（五），铣抽屉的拉手。

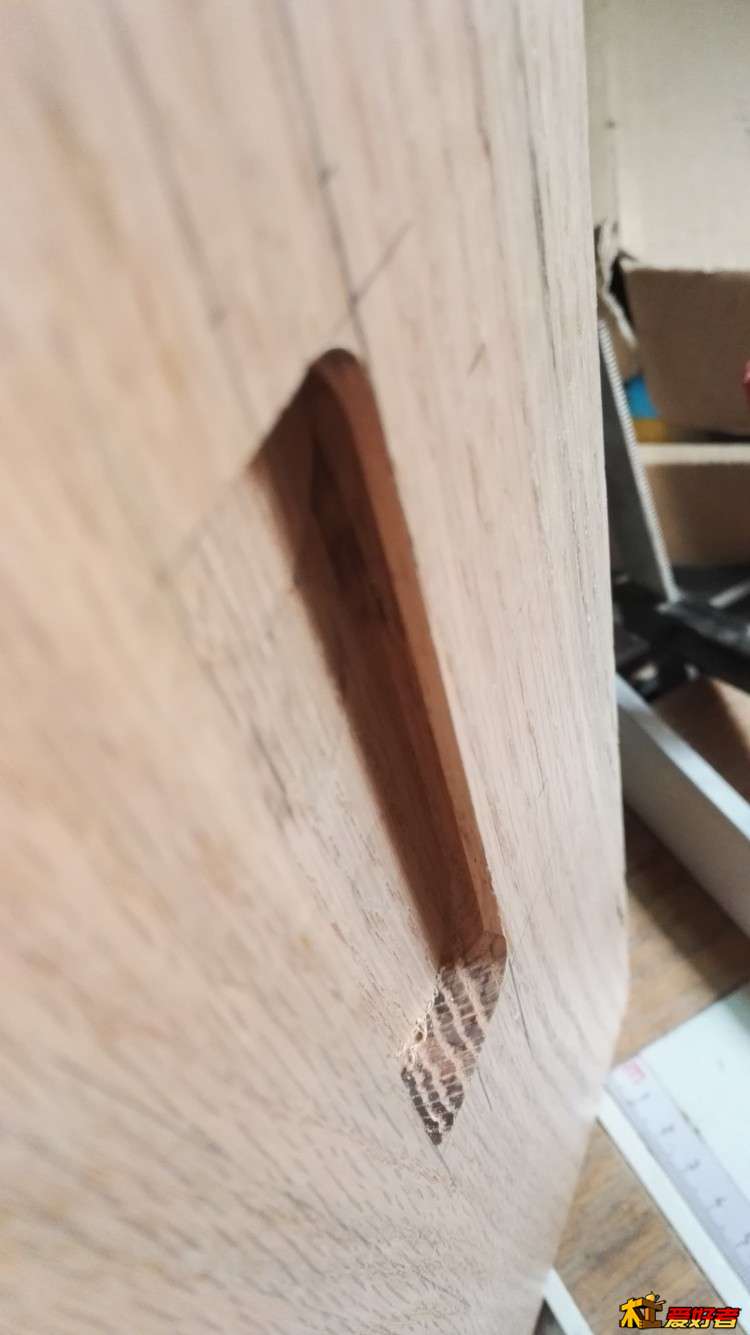

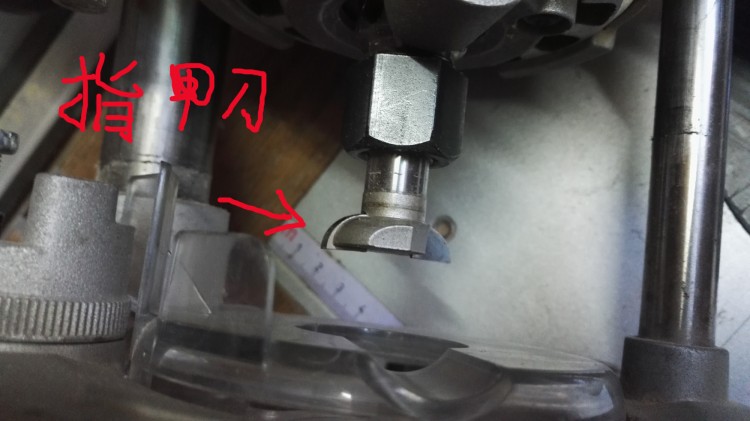

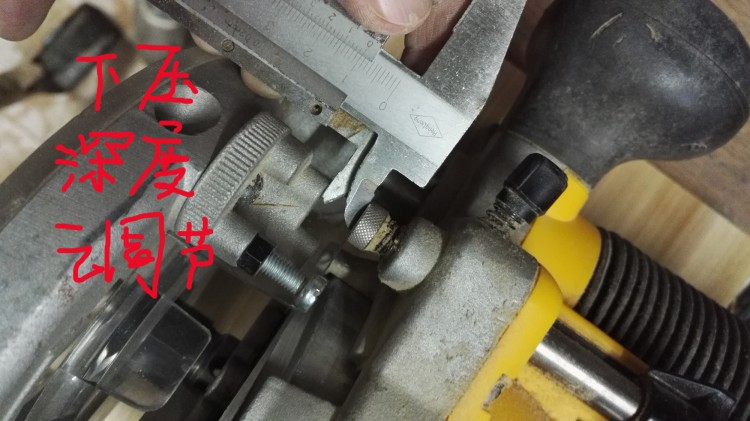

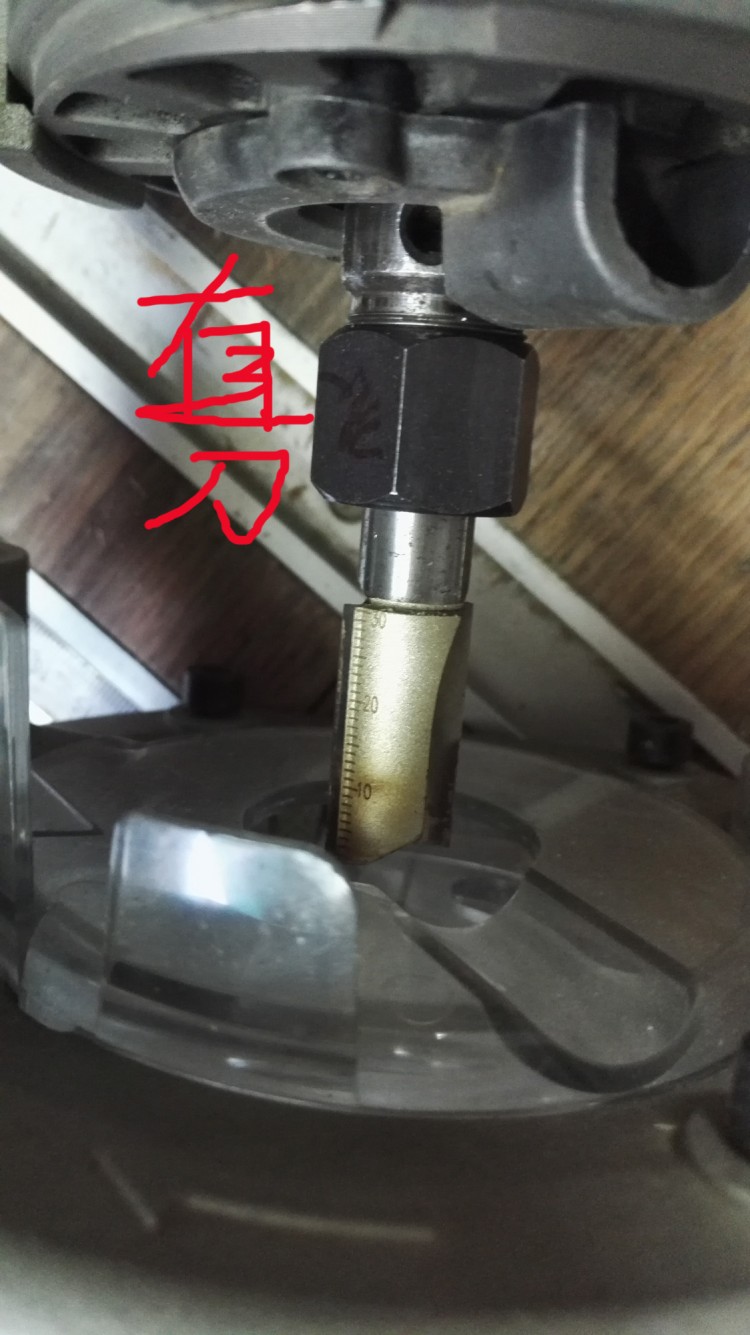

抽屉面板是16mm厚度，先用直刀开宽槽（33mm*80mm，深10mm），然后用指甲刀挖空底下，

7 T( A5 Z/ T8 j) h6 H( u

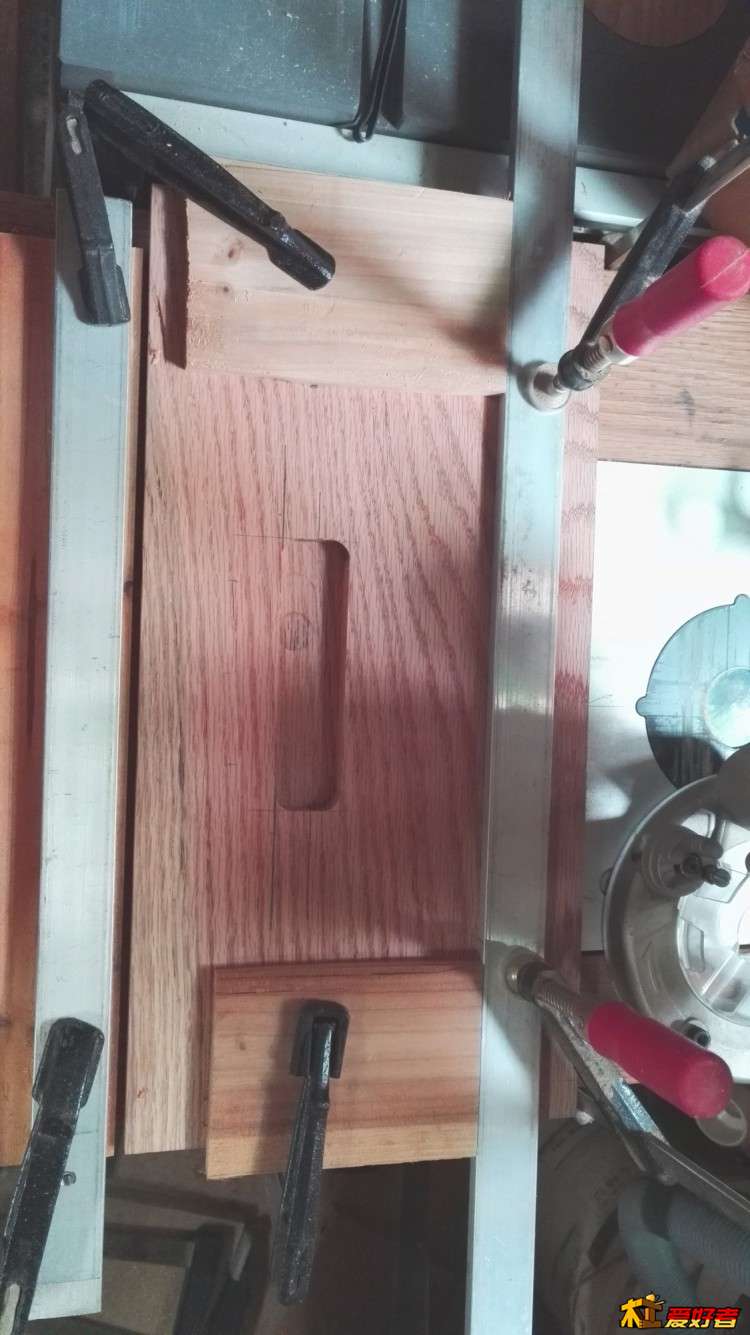

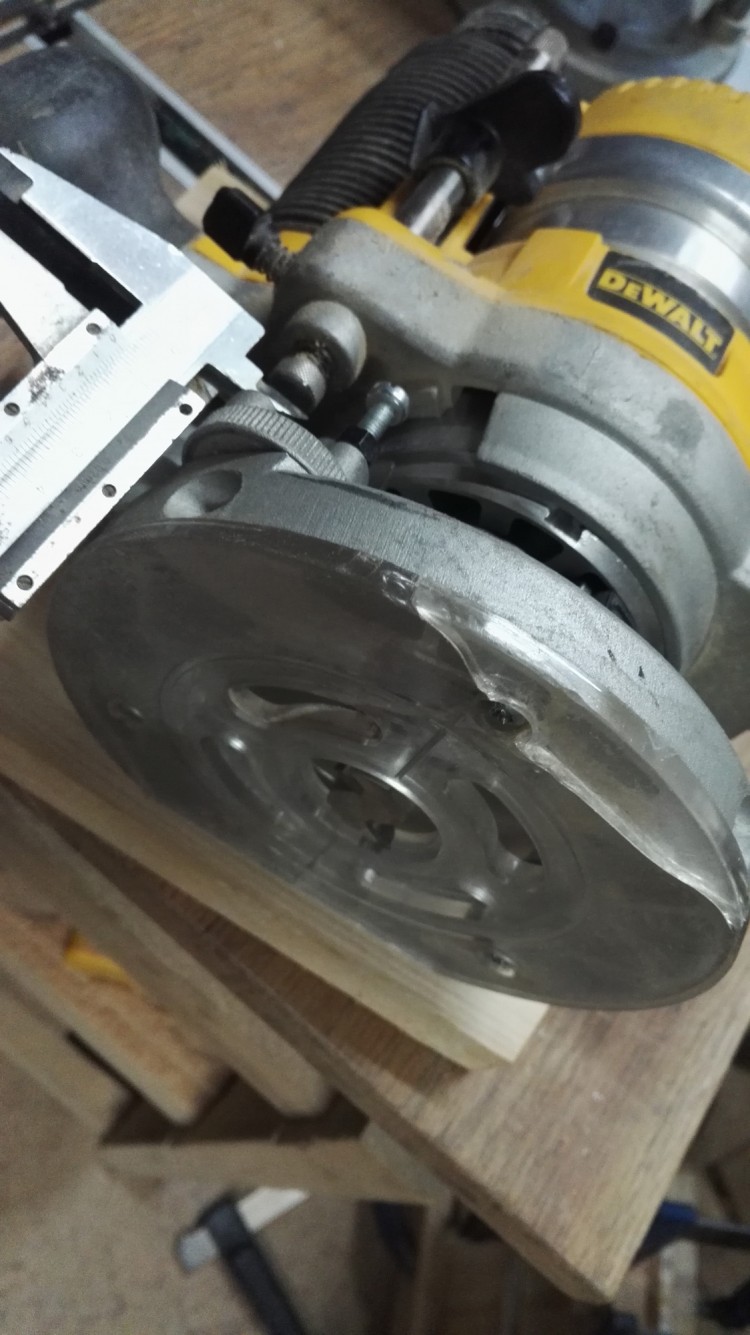

用厚铝条和木板限位，雕刻机圆边顶着限位走，由于担心铣错，移动慢，导致边缘有些糊了。


* w# N% w- ^" A; ]% C

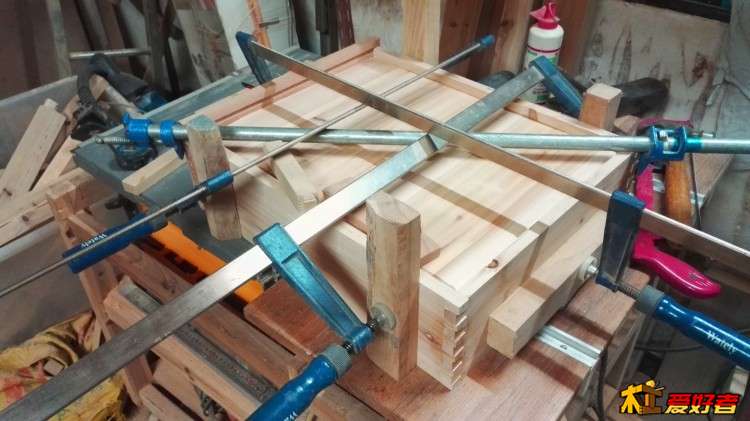

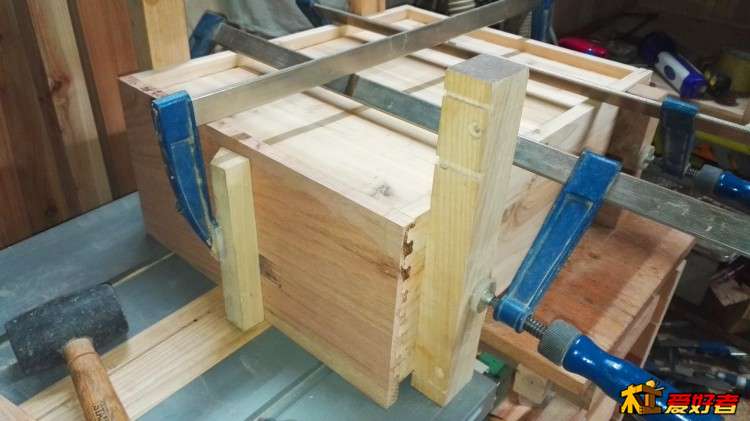

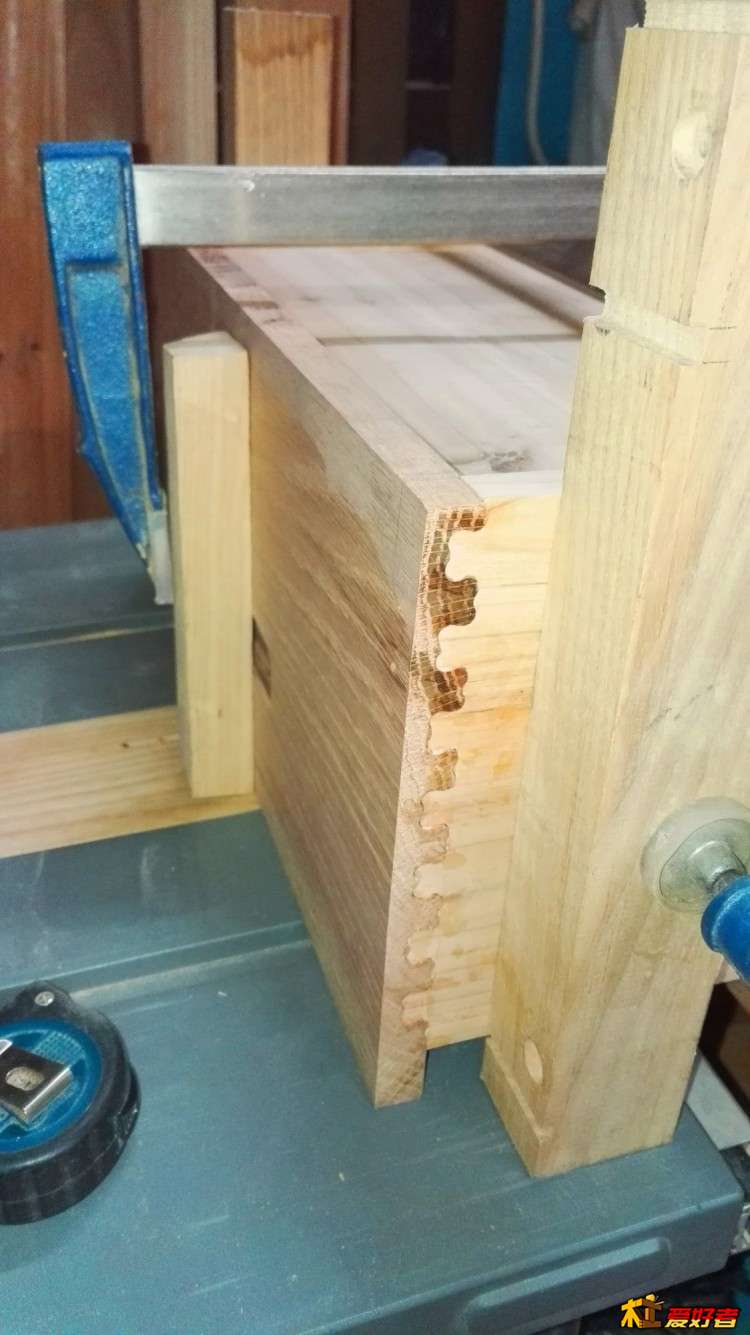

: Y7 O/ {) r& _8 r9 W$ r) l上胶之前打磨光滑抽屉板，之后再组合抽屉，对角线稍微有偏差，用水管夹纠正，确保对角线误差在1mm内，如果误差太大，对于这种传统的木方承托，以及小间隙的抽屉会是灾难性的。
) s$ d/ |! g8 X+ w6 `+ c  O


抽屉的两侧板各距柜板间隙是1mm（总间隙为2mm）。面板比柜的内宽大1mm，也就是面板比抽屉侧板凸起1.5mm。
2 B: [7 y! \- R


过程（六）：做密封的面板

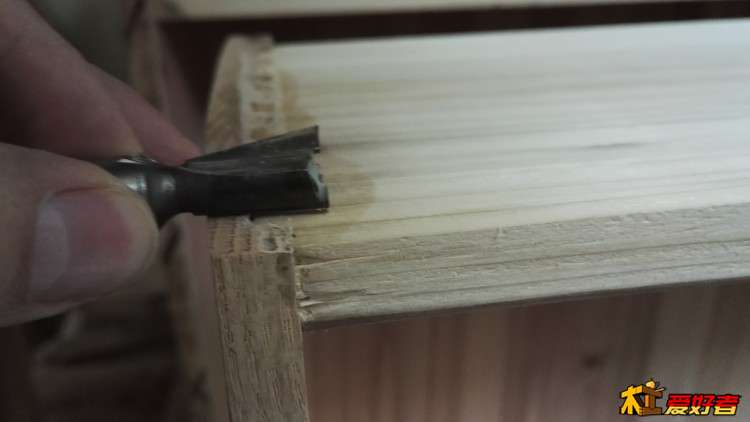

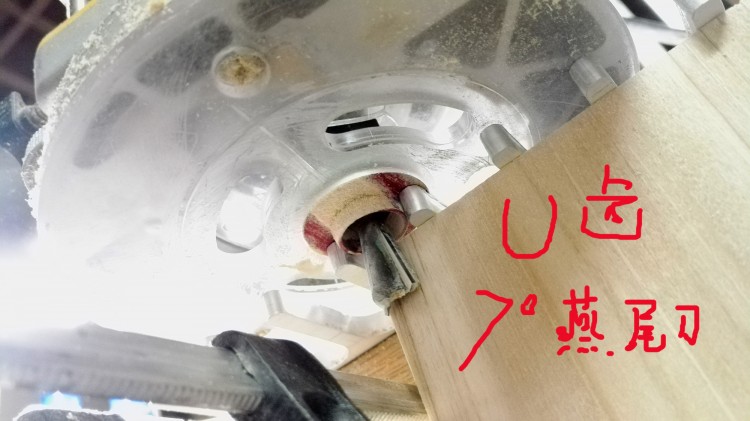

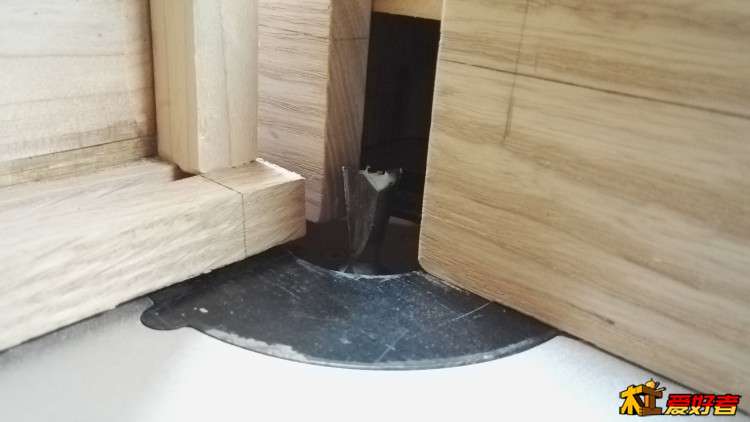

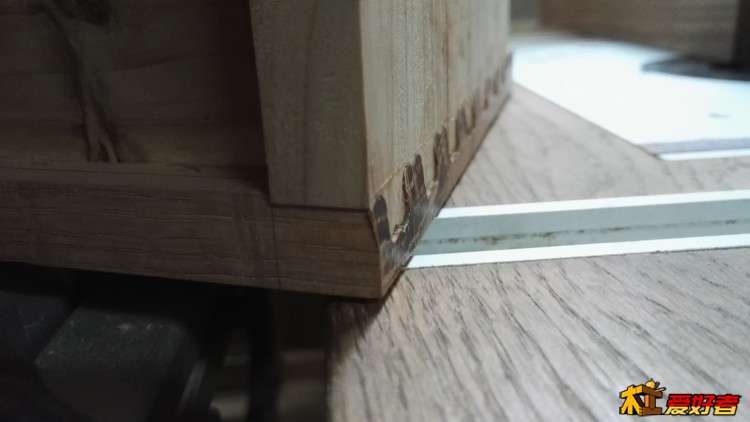

' g" B& e0 v. B倒装7度的燕尾刀，面板铣出斜坡，这样就不会刮到柜的侧板，面板最外的位置和柜板的间隙尽量少，并打磨光滑。
7 y, [+ b1 D3 i9 T' N) w4 o7 a

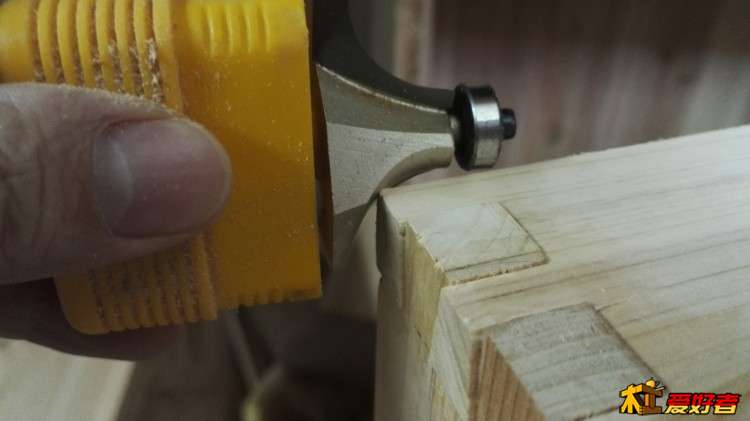

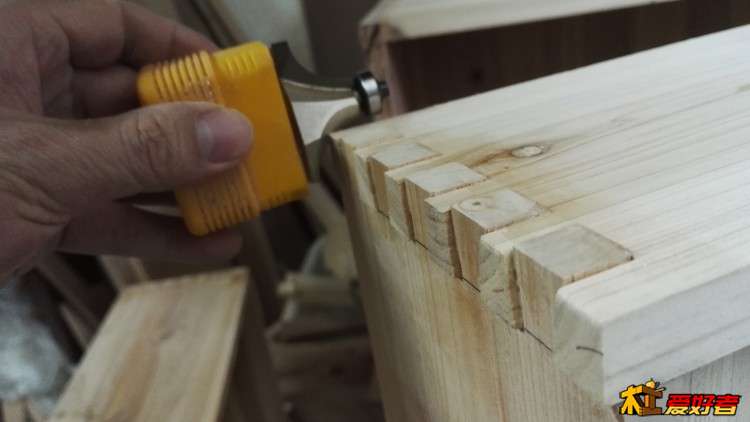

6 C' _- |9 w% `# G1 y. I# r抽屉的后板则用弧线刀铣弧形，然后打磨平滑，为什么铣狐呢，这是因为弧形的后板方便插进柜里面，而方角的容易撞到柜板，以及推拉时容易卡住柜板的内侧。

. f" G( L- b( v# j+ Q

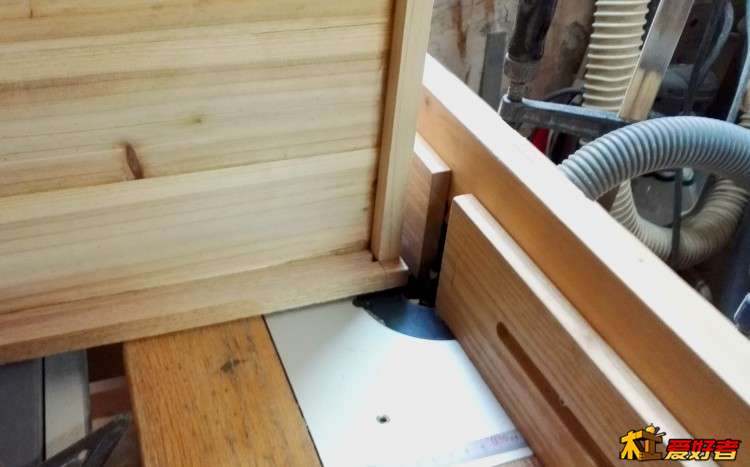

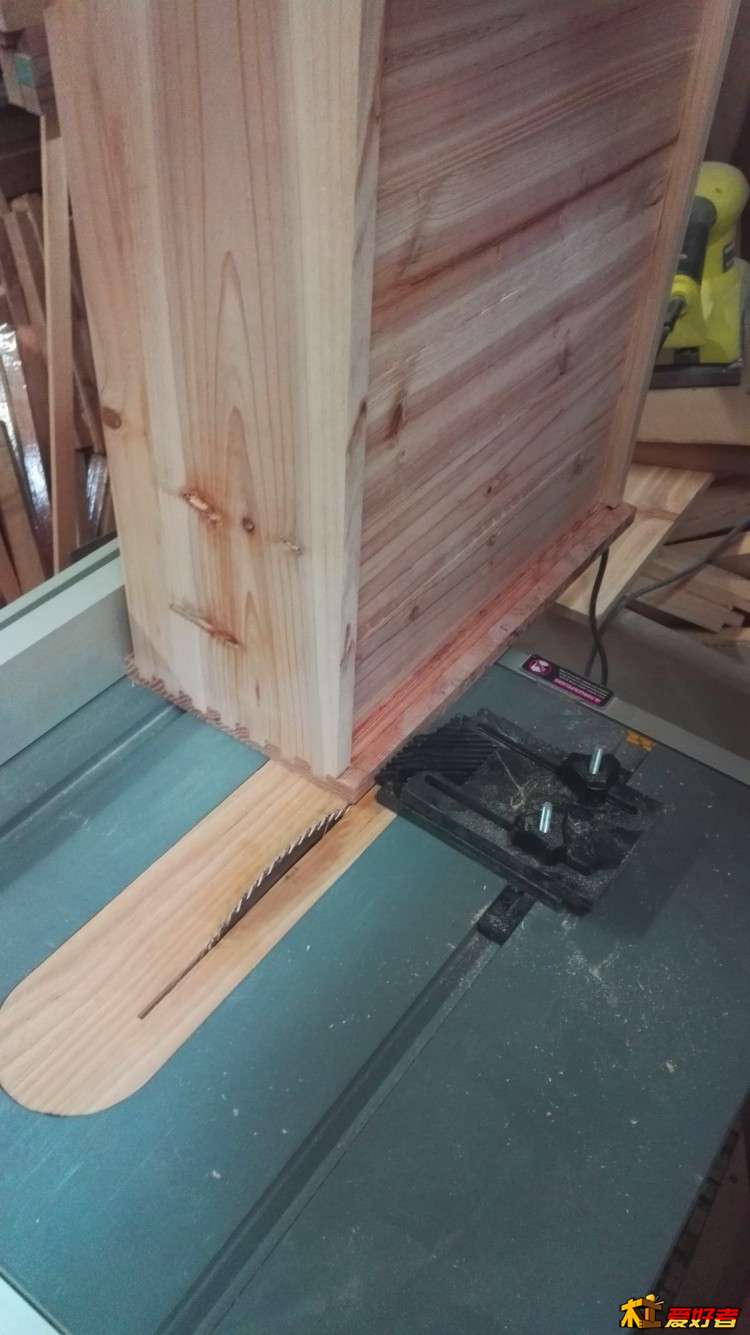

+ n# u$ F5 I8 S4 X( n% x5 j! W0 G用台锯修正抽屉面板的上下宽度，3个抽屉面板之间的间隙约0.5mm左右，面板上下磨出轻微的斜坡

' M5 T; g' |; d7 @  \* c

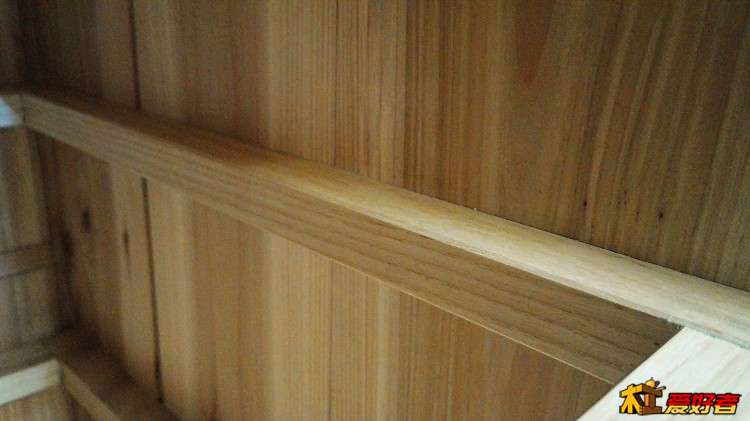

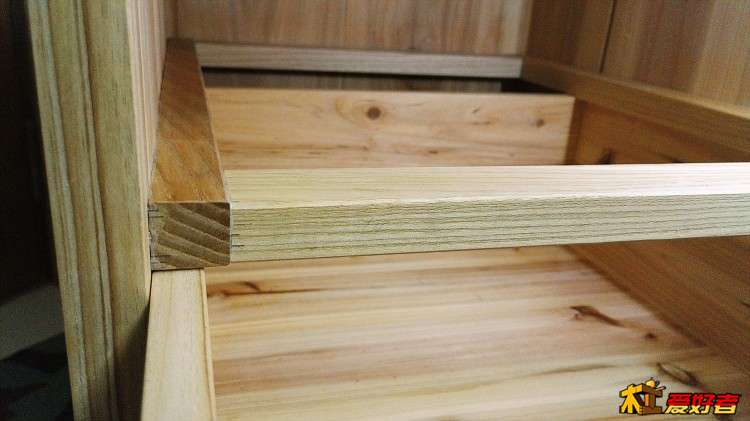

5 |- o, @$ W% w& l8 a横拉的木方兼顾做抽屉的限位挡板，

4 y# C  T% L0 O5 z
# E0 |4 i" q1 [+ s* }, m2 M打磨顺滑，清洁之后上木蜡油

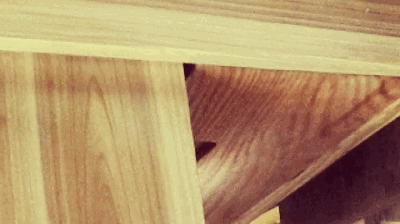

5 Y1 R( T6 r6 ]0 i0 b最后的效果就是这样了，烧包一下抽屉的密封，快速推进和拉出抽屉，其余的抽屉会被气压顶出来和吸进去，不过装上重物之后就不会了。

& B  `' r- d* O: Z) W' ~" K
4 O0 C5 q% L4 I9 k5 t, l" z
将平凡的家具做到精致，没有吸睛的外观，只有一点点不同的内涵，谢谢观看。

8 g2 P2 Y8 o' P; x5 v8 f
; p3 `* {- o4 X9 J, Q% ^' O
& n! `1 r* m6 H# {1 J7 l
! j6 Y, M; Y1 s
/ r5 \0 V4 |" u" d) P

gztv008

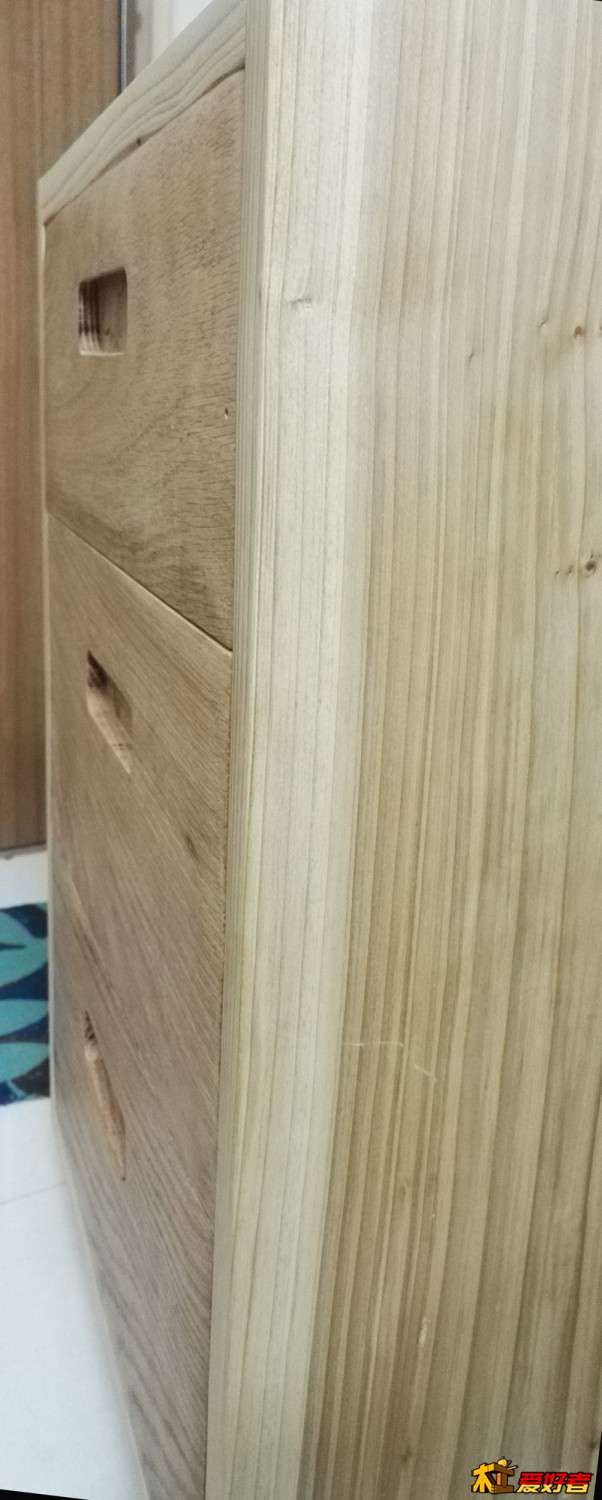

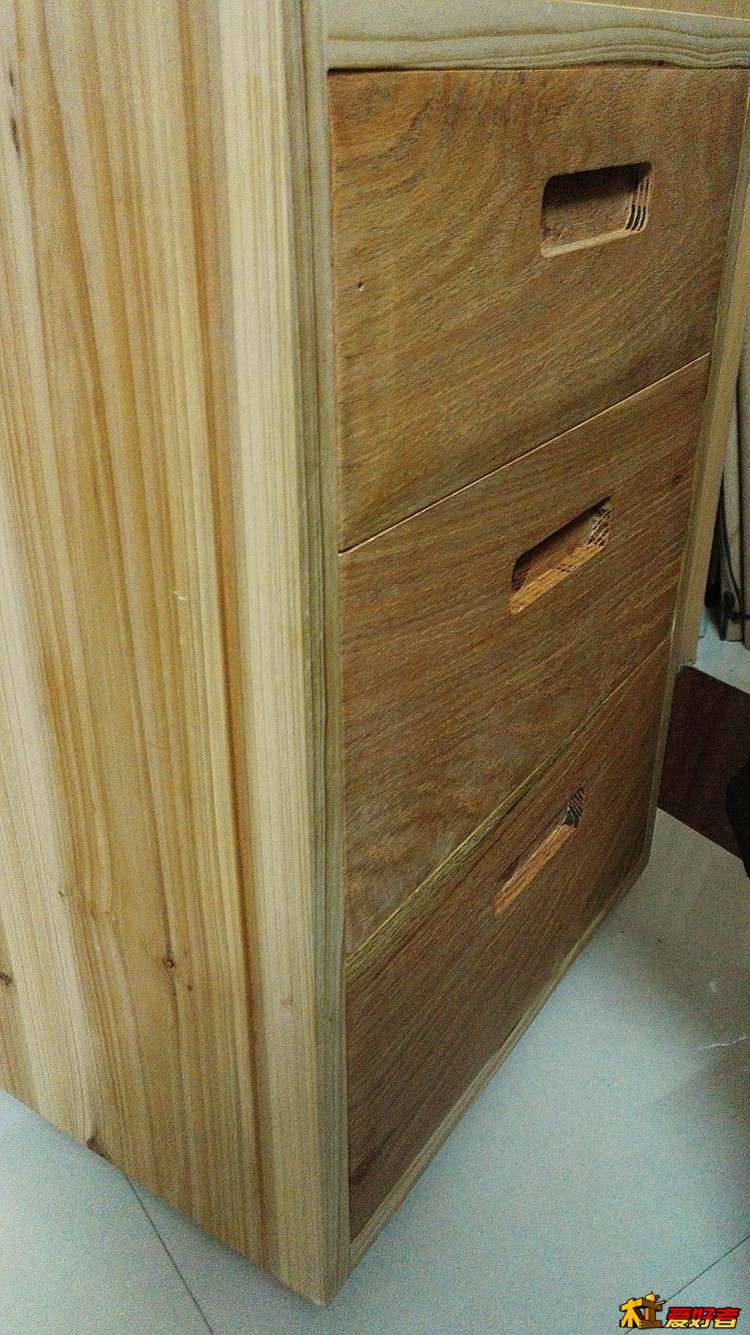

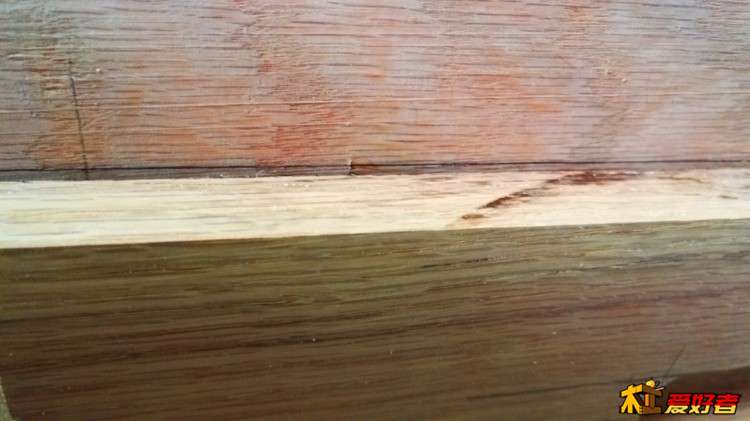

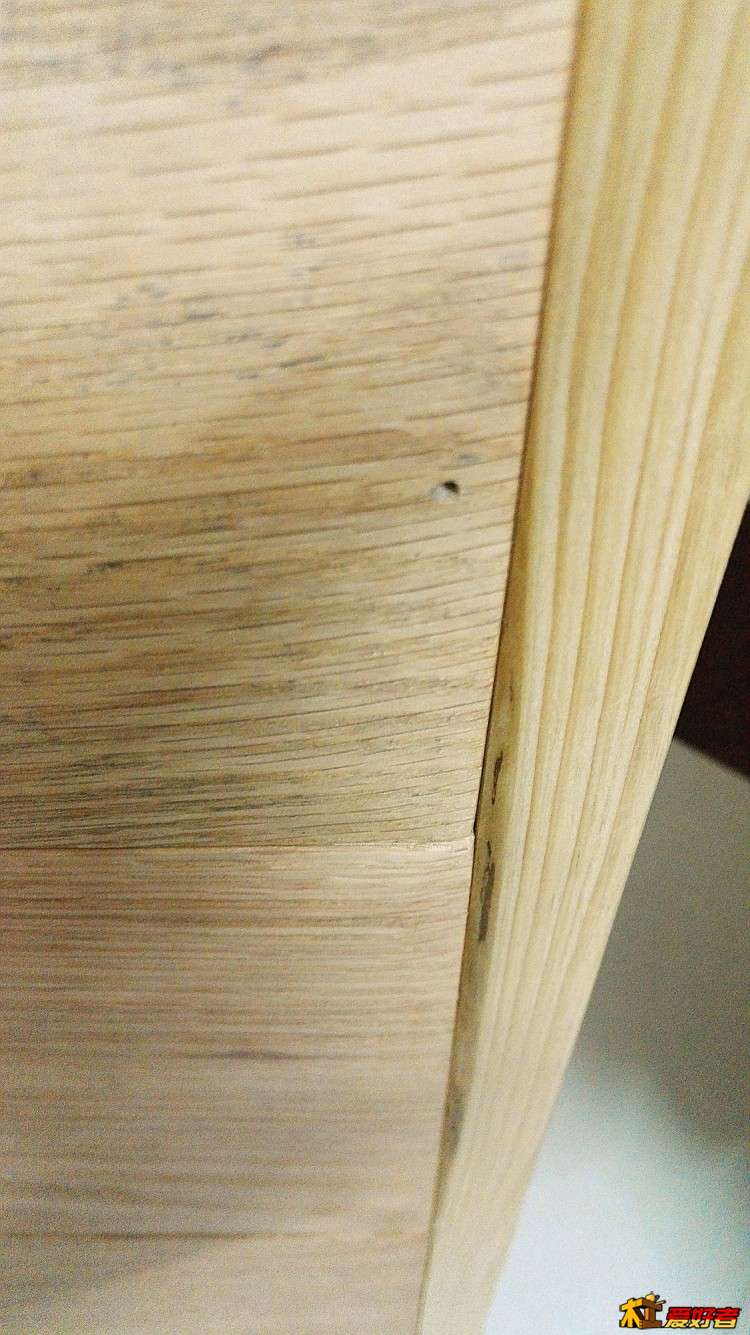

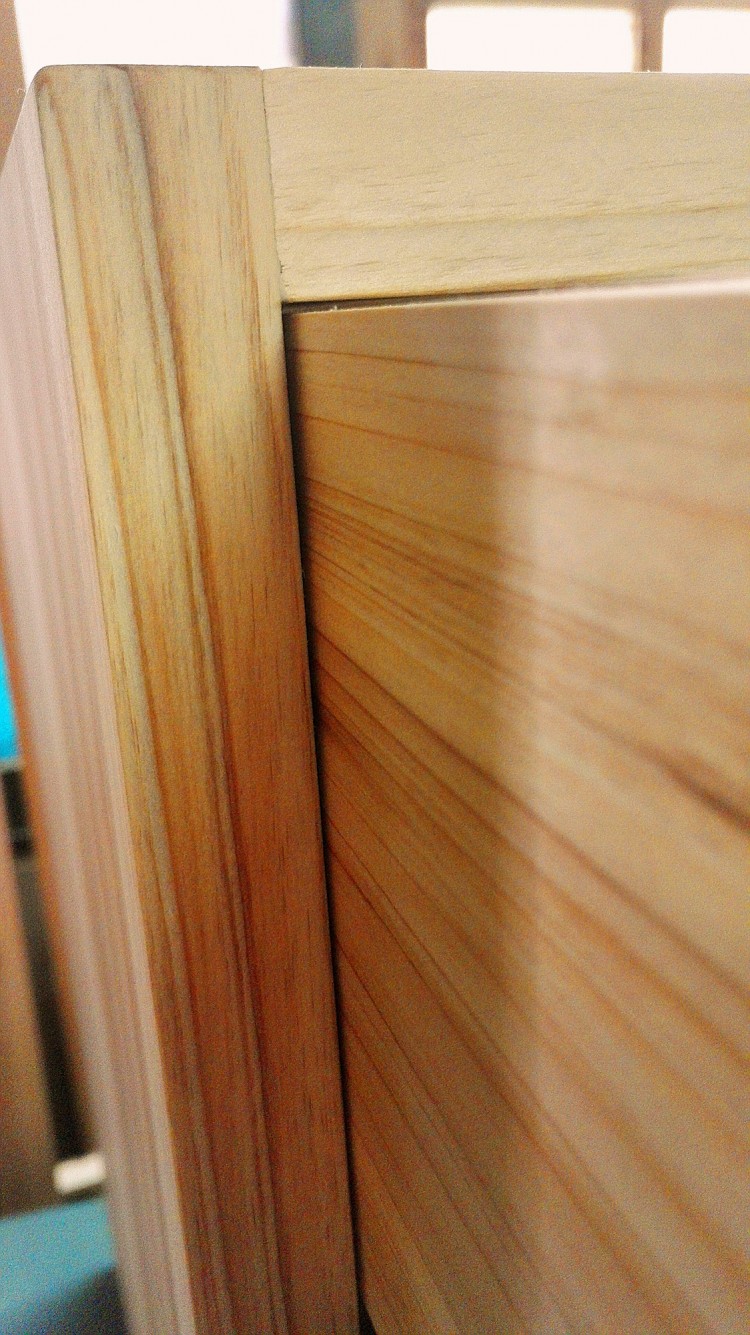

补充几张木蜡油干了之后的图片，有个遗憾的地方就是侧板带了一点边皮，磨掉之后，造成视觉上抽屉面板没严密的感觉，但从侧面看，其实是平的，

% [; h* [2 p4 ^$ E0 q; P' @# A

& ^0 ]: J( W' {+ W5 O

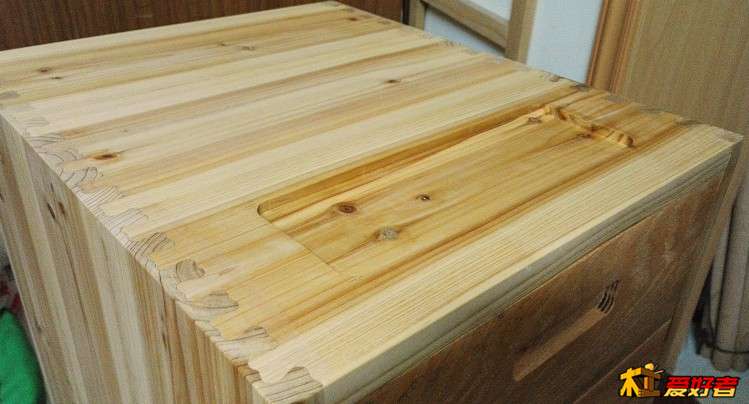

顶上的笔槽是临时起意的，因为板是25mm的厚度，挖掉8mm还有17左右，不用担心受力问题，一来移动柜子时可以做拉手，二来可以增加一点实用面积，刚好可以放学生的笔尺文具。



' Y. s: b' ?# B1 y

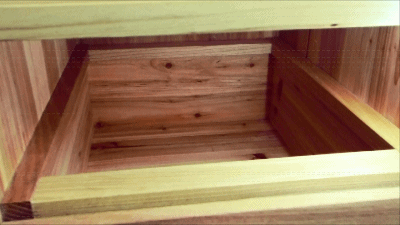

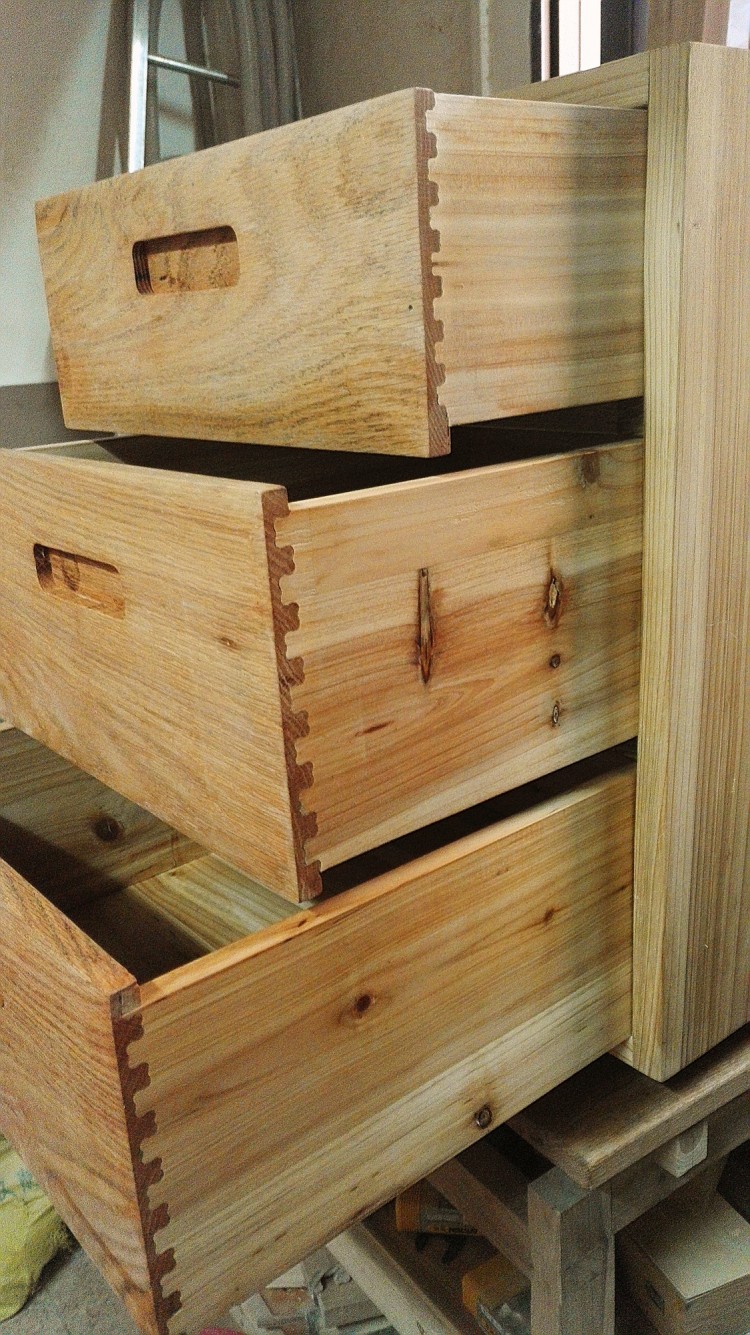

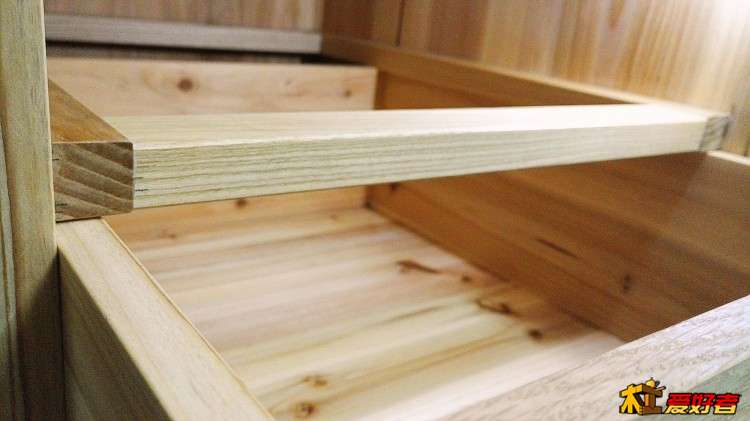

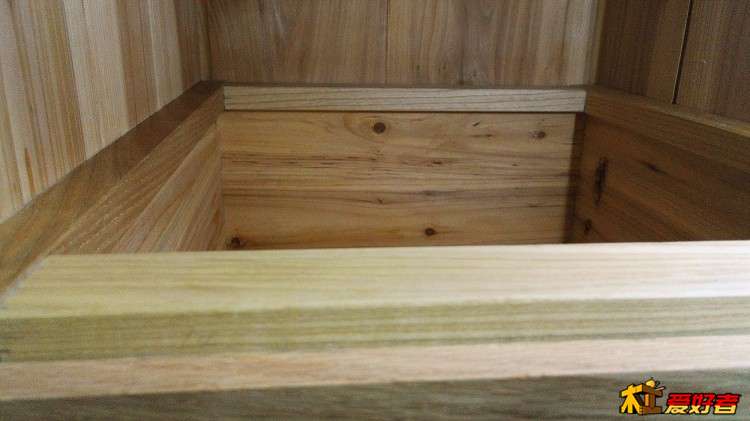

) Y* @! R: d  ?0 E9 Q给大家参观一下抽屉里面的情况
' u$ H/ ?8 B  m2 ~& u) |
( k9 e  u! [% f




抽屉推拉的情况

! E7 T- N5 w5 c' k

gztv008

总算在截至日期前完成了作品。做了2个多月了
