本帖最后由 嘴歪吖 于 2018-1-7 23:33 编辑 ' m$ p2 D. a! [% i4 e; \
( o" k2 V) P. ]! Z0 ~
這個玩意其實就是加工麻煩一點 工序多了那麼幾步~~~~~~~~~: v) O0 w- I- [$ C* n+ F7 K E; J5 {
R {9 u( o- _
其實 3軸 CNC 就可以搞定~~~~~~
: j& f4 Q9 y. O
# D: m, I0 S: N4 V* t1 m5 j先說 端面密度較多的“王” 我對國際象棋不懂 姑且說是王~~~~~~
5 M, |; a; ~% d/ `* C
+ [* O1 j: ^, A- v: u) ~* k6 q& T8 c1：固定料子上CNC 設定好工件原點
$ D9 s" ^7 k9 I( g# U, y8 Q' R7 v1 }1 ?* t

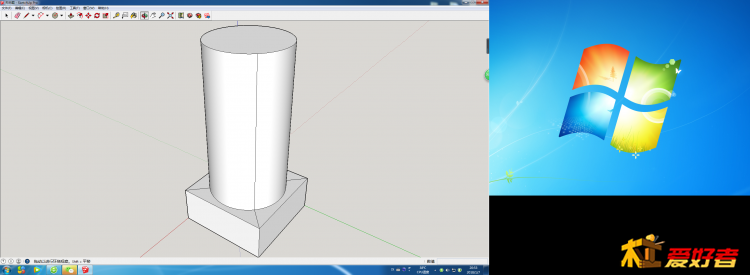

2：直柄鐉刀 用矢量做圓 清除矢量外 保留一定固定高度（材料餘量） 切出圓柱體 適當留出一定餘量 以後鋸子的開料厚度
2 i1 F) C; R6 x6 \6 I! W ~* v( V
( w: w/ F' S! C9 O# e# Z& W3：選"V“型木工刀 （花邊刀） 設定Z高度 沿Y軸切過去 V型刀可以選角度 宜選 V型刀半徑大於或等於象棋圓柱體直徑
N. s. X8 @4 t! u
1 r a' i% @/ f. L2 u4: 五等分圓柱體直徑 選10度尖刀 用 tg （正切）算一下半角 設定Z軸高度以及X軸位置 沿X軸4次切過去 Y軸依次次等距累加3次 就切出5個尖牙; ?: c$ N7 }1 Y- C, X9 A
" i* R0 i4 I" e9 G& |
5：卸料 截斷圓柱體和固定基礎面! D* N# i: g9 M/ ^, Q3 u! d5 }
3 D1 t9 i* Q/ p8 C+ e3 V( N8 K, J4 P
當然 做好一批等長度圓柱體后 也可以做夾具工裝孔 記住XY軸原點 加工: ]4 z' h" I; `* ]
) J' ?; a0 z9 o* H只是簡單解一下這個玩意的做法 2 [' J) S" T' S9 r$ r* d1 s
; w' b# |2 y# V" U工欲善其事必先利其器 刀具靈活用一下就可以很簡單的完成了 ^3 ^; T% F: F3 b, M
~~~~~~~~~~~~~~/ x. _; a, g, b7 R9 h- H9 S4 n& u
& C! ]" f: B9 t# {這副棋子太現代感了 就不勞神費力去弄了~~~~~~
