自制小台锯

黑夜下的萤火虫

包头初哥 发表于 2018-1-7 18:39
锯片可以倾斜或者台面可以倾斜的话就更高级了

* i/ y  c7 C+ c, c考虑过锯片变换角度，这样台锯就需要增加高度才行，都是手工开的板，也没太多电动工具加工零件，太复杂精度就达不到，木板也没那么多，所以就先做成这样了。

黑夜下的萤火虫

dz田野人生 发表于 2018-1-7 21:50
能给详细的升降制作方法吗？一直搞不懂？

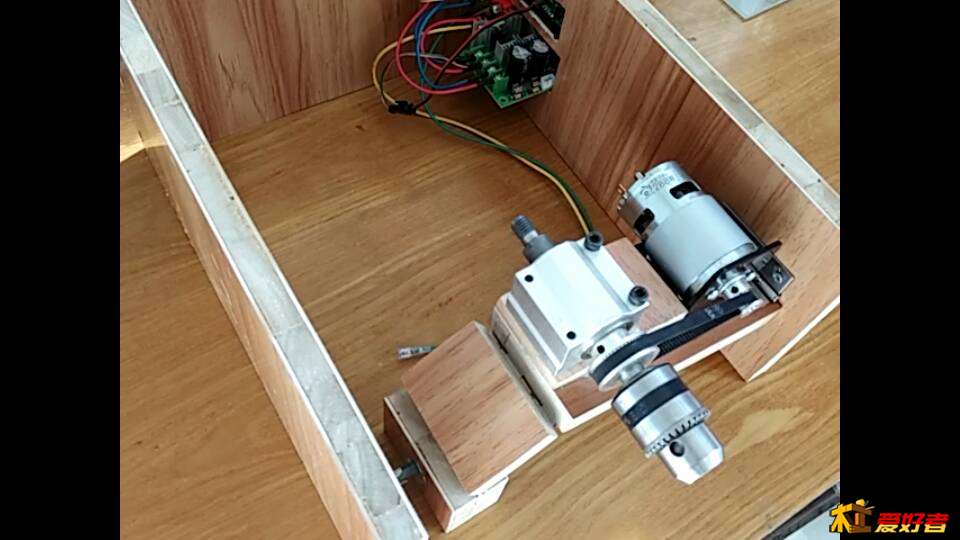

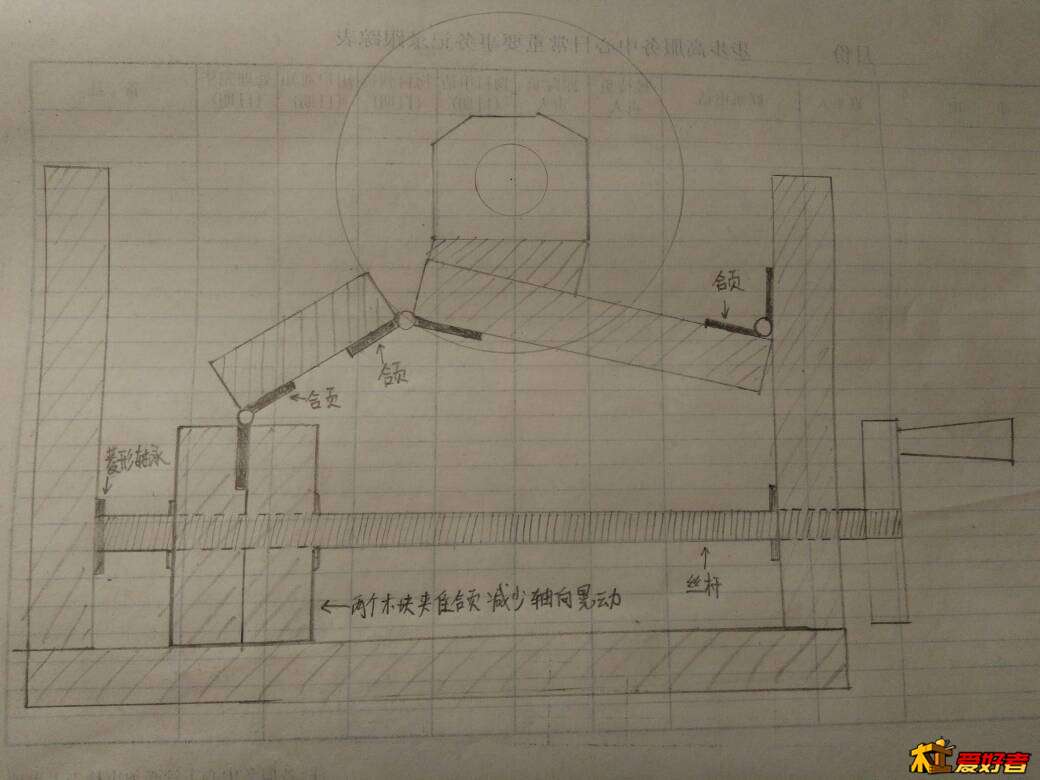

其实很简单，看下图片。之前也有前辈做过类似的结构。

4 I( j: ~* W" {: _( Z
* C* Y/ f/ e4 ]5 h  d; J( i

黑夜下的萤火虫

qdufo 发表于 2018-1-8 20:41
6 r% G; f% C: I8 \* V' o想请教一下楼主，我的755最开始用12V1A电源，转速可以但是扭矩不行，稍微一点阻力就跑不动了，后来换了12V3 ...

' [. H. [9 |6 |. d) i775电机在24V情况下启动电流比较大至少在1A以上，堵转电流在10A以上。功率不够开关电源会有保护，所以电源需要大功率的才行，至少300W以上功率的电源，我用的是24V400W16A电源就没问题。12V电压就有点低了。775电机12V电压转速大约6000转每分钟，24V电压转速大约12000转每分钟，使用皮带轮减速增加扭矩 。我买的是高转速775电机号称288W不知是真是假。
6 \5 H4 i1 W' |2 X5 i9 X2 j

黑夜下的萤火虫

υρ 发表于 2018-1-9 00:20
升降是怎么升的？

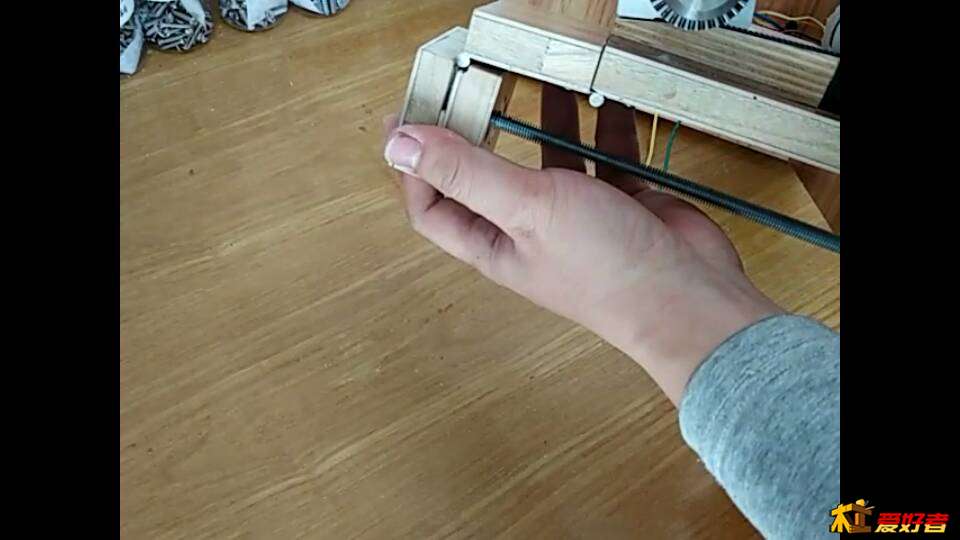

4 N3 D$ e; D  ]7 l* A6 _其实很简单，看下图片。之前也有前辈做过类似的结构。


" u3 a4 L+ [# d8 F& O8 C

黑夜下的萤火虫

智慧羊 发表于 2018-1-9 09:11
, t$ g- n# T. ~2 @& q你那个升降用合页，锯片肯定是会晃动的。我开始也做了个小台锯，精度太差了，现在是用来截断大料。要做东西 ...

我也考虑过用合页会晃动，所以我买了厚度在2mm的合页，升降部分两边用木板夹紧增加了强度，减少了左右晃动，我用手掰锯片没感到明显的晃动。锯面漆生态板还是没有问题的。

c720w

黑夜下的萤火虫 发表于 2018-1-9 14:34
, Z5 }6 r- D" i6 C其实很简单，看下图片。之前也有前辈做过类似的结构。

费心了。。图片以保存。。多谢

智慧羊

黑夜下的萤火虫 发表于 2018-1-9 15:39
& v/ R( q! \, |' [  ?我也考虑过用合页会晃动，所以我买了厚度在2mm的合页，升降部分两边用木板夹紧增加了强度，减少了左右晃 ...

. [3 E: S( ^" f$ |( M锯板子肯定没什么问题，问题是我是用来锯酸枝的。把我料都废了
# [2 x- O* d) s/ z2 m, Z, S1 d5 t

１９号

好着哩！

qdufo

黑夜下的萤火虫 发表于 2018-1-9 15:06
775电机在24V情况下启动电流比较大至少在1A以上，堵转电流在10A以上。功率不够开关电源会有保护，所以电 ...

谢谢楼主解惑，受教了。

以前是木工

不错，赞一个。
8 o" C% A: [- q+ p
% H' `& K. x1 z! D7 y1 @) f

yinghuo132

参考很好
% f0 ^8 N2 j: E% S* e! x

VAIOO

太厉害了

超不赢

qdufo 发表于 2018-1-8 20:41
想请教一下楼主，我的755最开始用12V1A电源，转速可以但是扭矩不行，稍微一点阻力就跑不动了，后来换了12V3 ...

: a5 J) ^8 [. t& g你一开始用的那个1A电源最大输出12W，肯定不行，换了3A的转一下停一下，可能是你这个电源有过载保护，这说明你的775功耗较大，普通电源带不动，一个好的775电机12V的输入电流可达25A，能耗300W，当然，能耗不等于功率。
7 m' B. J0 v4 {' d

mzmgahz

不错不错

hyouna

  这个台锯带升降功能，创意很好，那个靠山移动了能保持平行吗？
