也做线规铝板雕刻机

akun924

sdacc 发表于 2018-1-2 19:32
好像楼主的铝不要钱
, V$ l! h6 g. \) C+ E; k4 m( _看不懂第三台机器的主轴，如果是无动力，是怎么传动的？

$ v: _& I) s# x3 J1 _$ s# a大块铝要花钱买，小块的靠山吃山靠水吃水
) d9 |( F% t3 [8 O2 C9 _

xhshlove

第四台怎么还变成单滑块了
) T1 F6 I, l/ z8 g! `  d

北冬树

这样作下来成本不会比买台成品低多少，时间精力成本都没有用到关键处，纯粹为D机而D，型材，圆轨，单滑块这些都是硬伤。

akun924

xhshlove 发表于 2018-1-2 22:25
- Z% S5 E( U9 Q9 j7 V+ @第四台怎么还变成单滑块了

8 {: A7 z, D/ T2 h1 o从之前机器经验得知y轴已经够用所以继续用20加长单滑块，x轴经计算得知跨度为100的30单滑块比跨度为150的20双滑块受力强度更大更好手头有合适的30的那就干脆用30单滑块，z用的是15双滑块

akun924

北冬树 发表于 2018-1-3 08:36
6 G. M2 i  p3 ]# x8 a! i/ j2 P这样作下来成本不会比买台成品低多少，时间精力成本都没有用到关键处，纯粹为D机而D，型材，圆轨，单滑块这 ...

7 i) W" g- _5 t1 O1 c就是为了折腾，不然直接买铸铁成品机

sdacc

akun924 发表于 2018-1-3 18:44
就是为了折腾，不然直接买铸铁成品机

把机器做好了就没事情干了

akun924

年过完了继续折腾

akun924

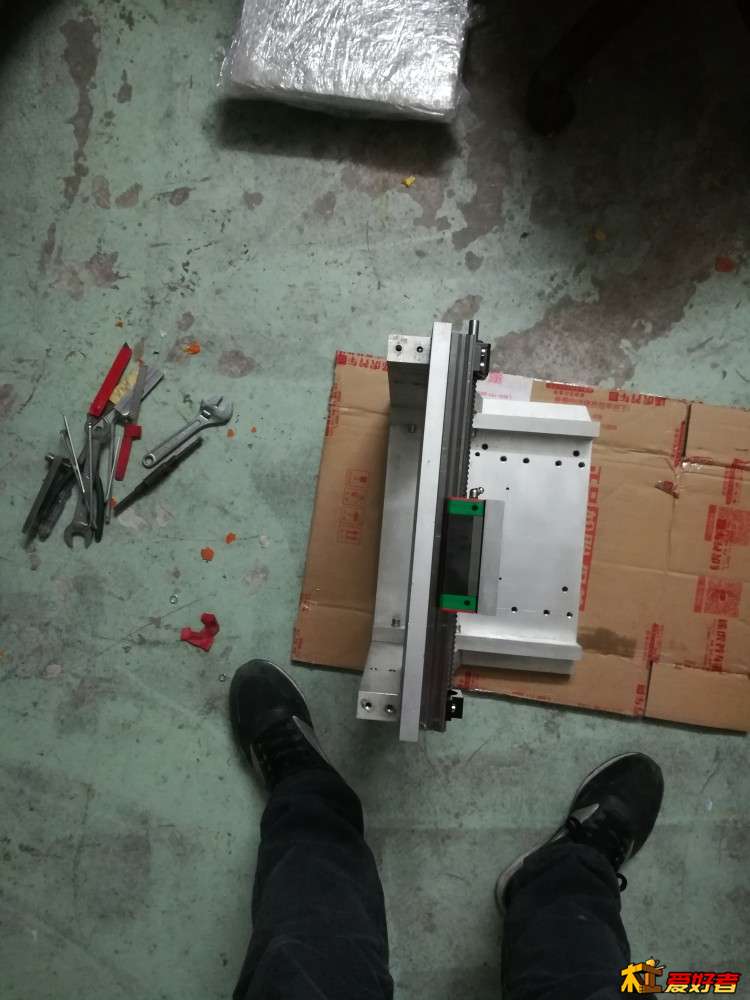

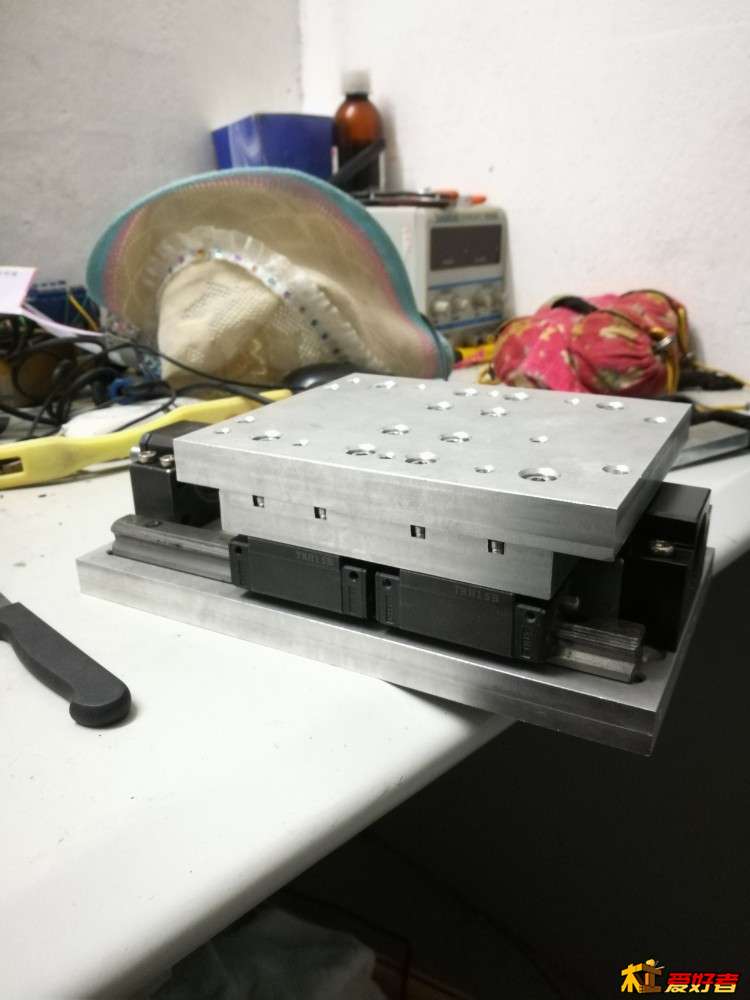

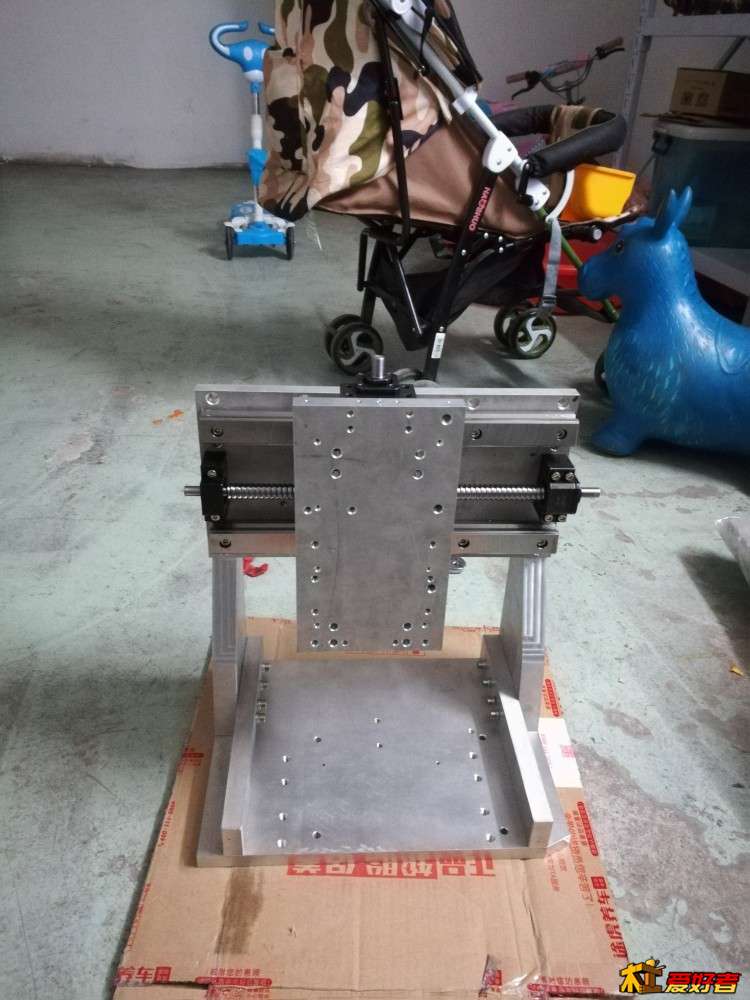

继续上图
: i, ~( x- V$ K  Q" T- z2 a$ O$ S

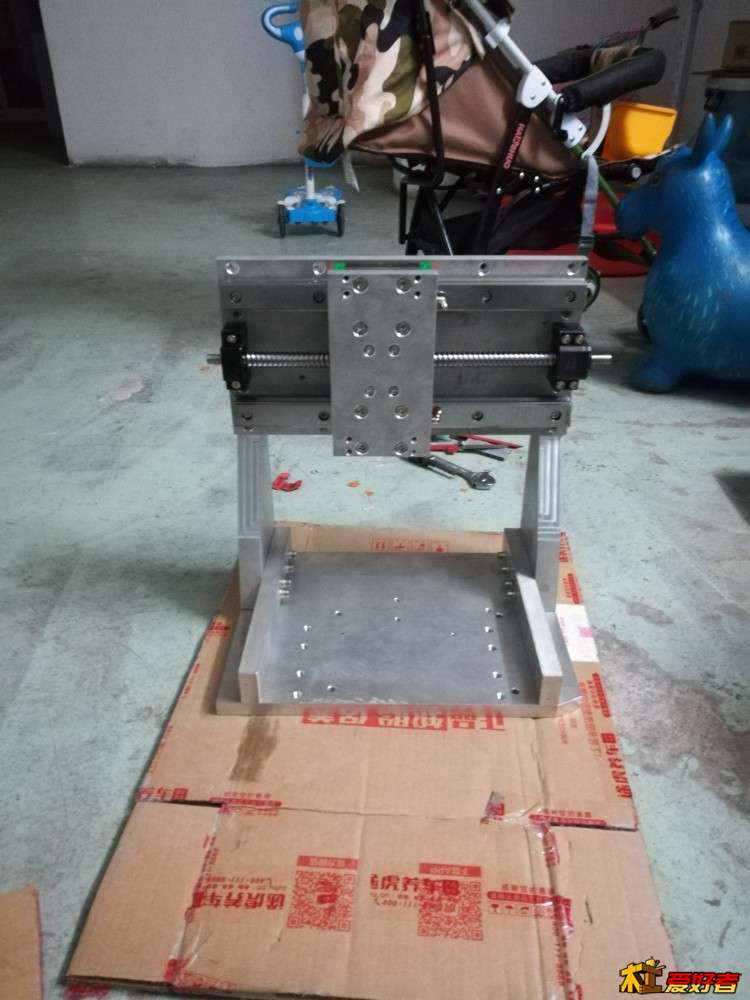

akun924

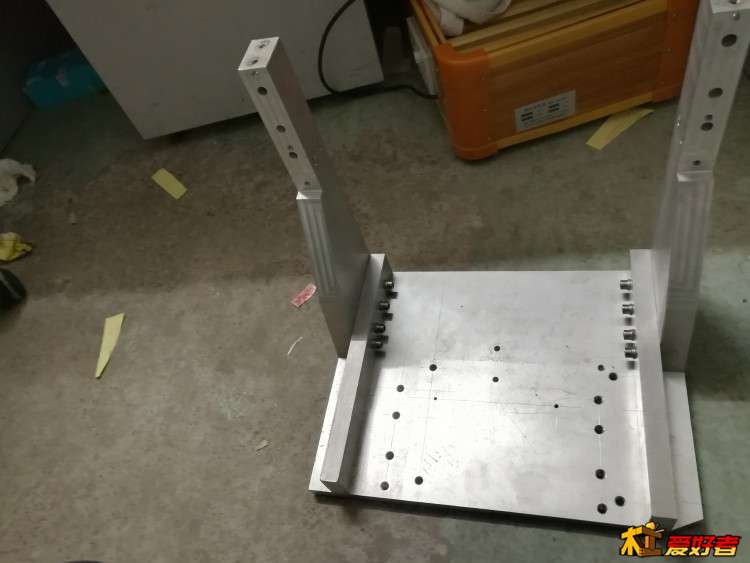

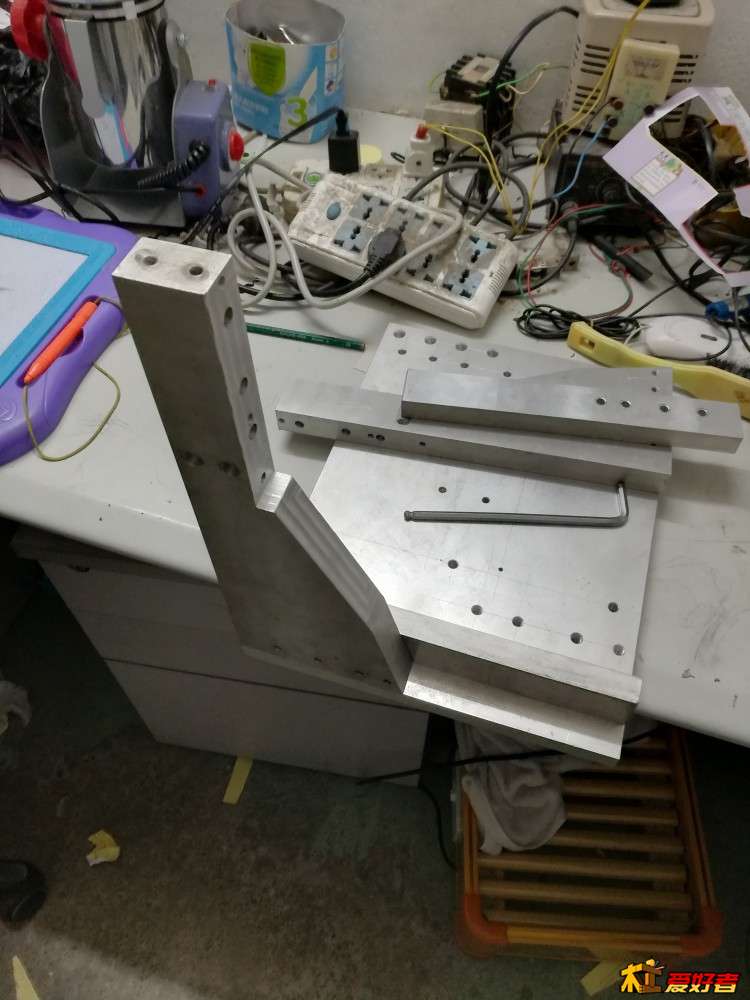

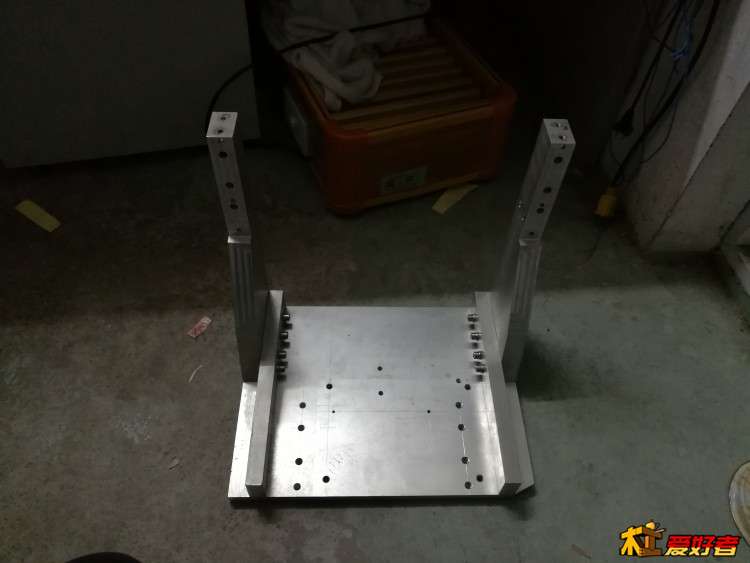

没有母鸡，立柱用上台机器现成的看起来有点弱，等这台装完再自己开工重新做一付新的立柱

akun924

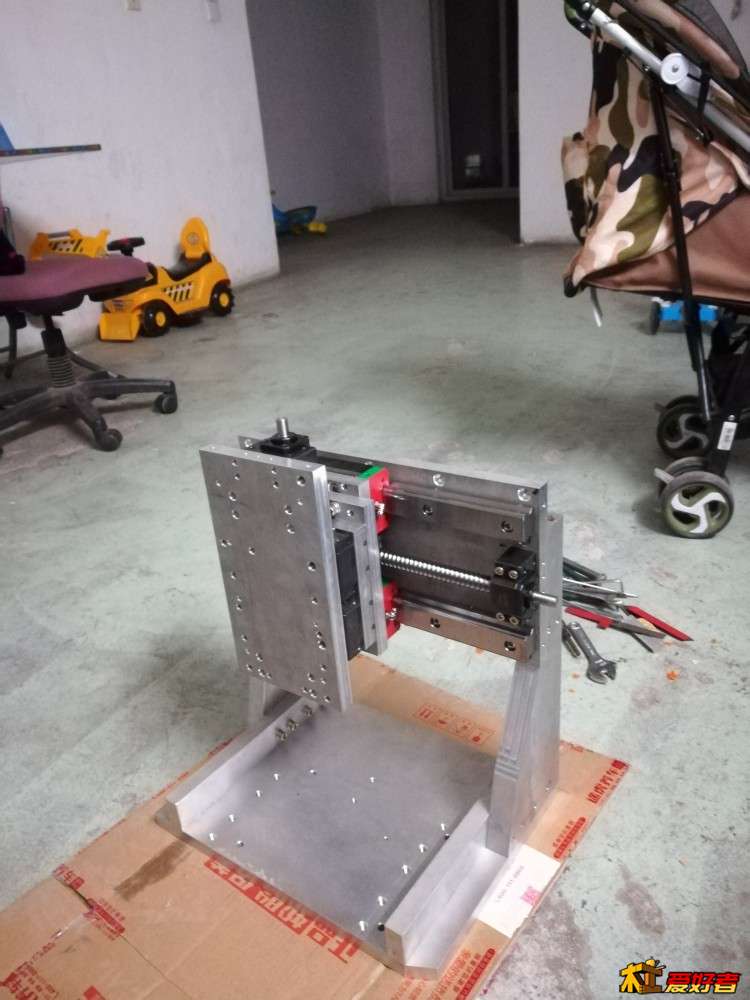

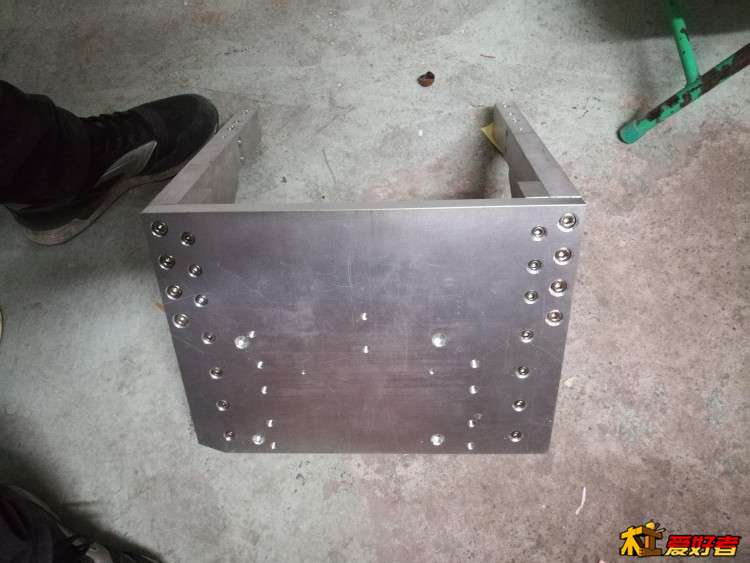

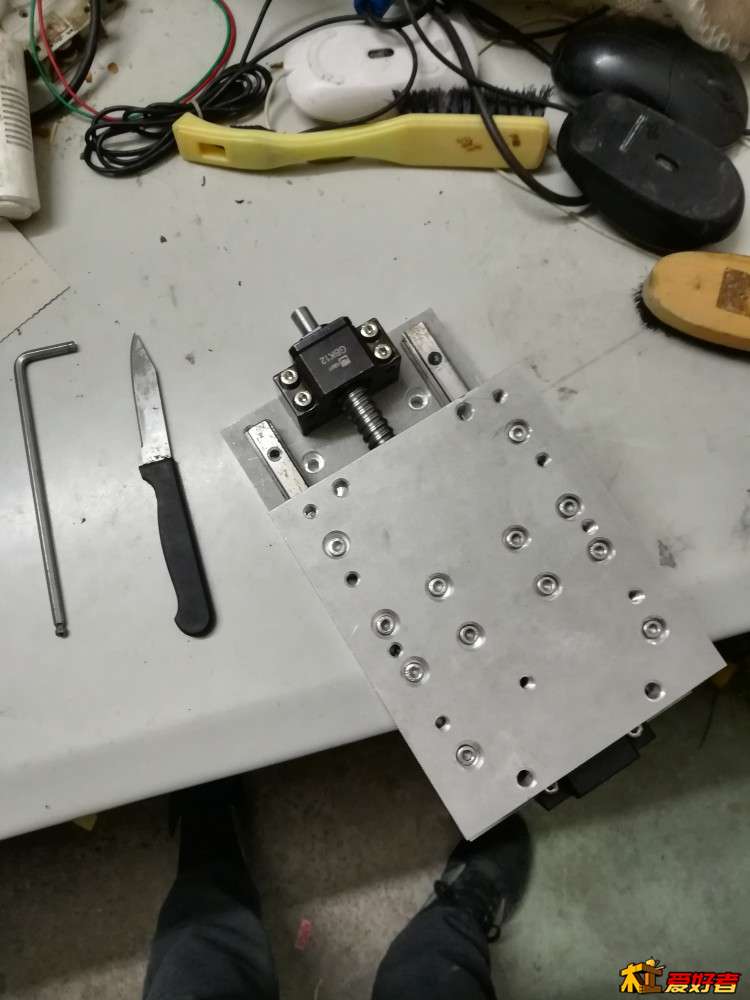

继续上图
/ ]  p# J5 i2 D5 m0 G

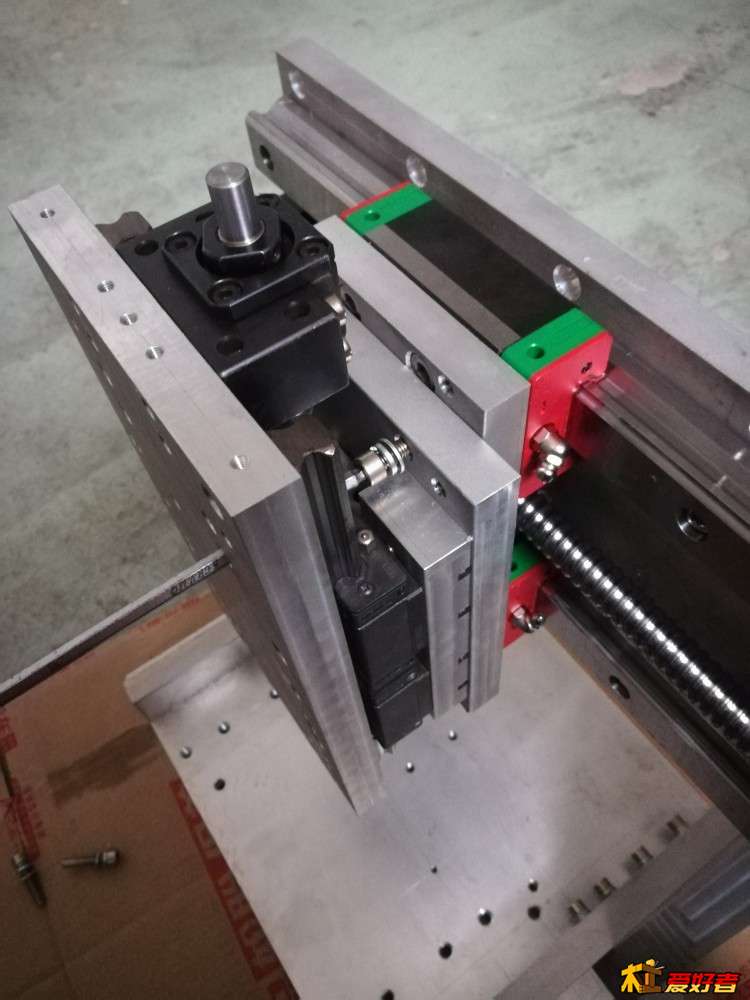

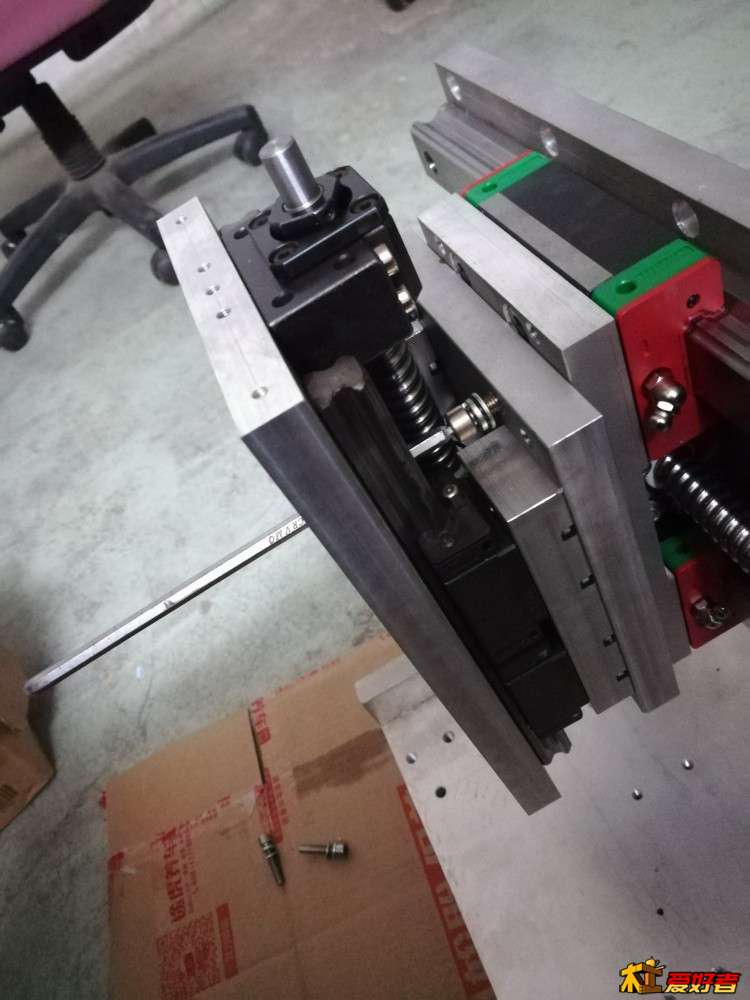

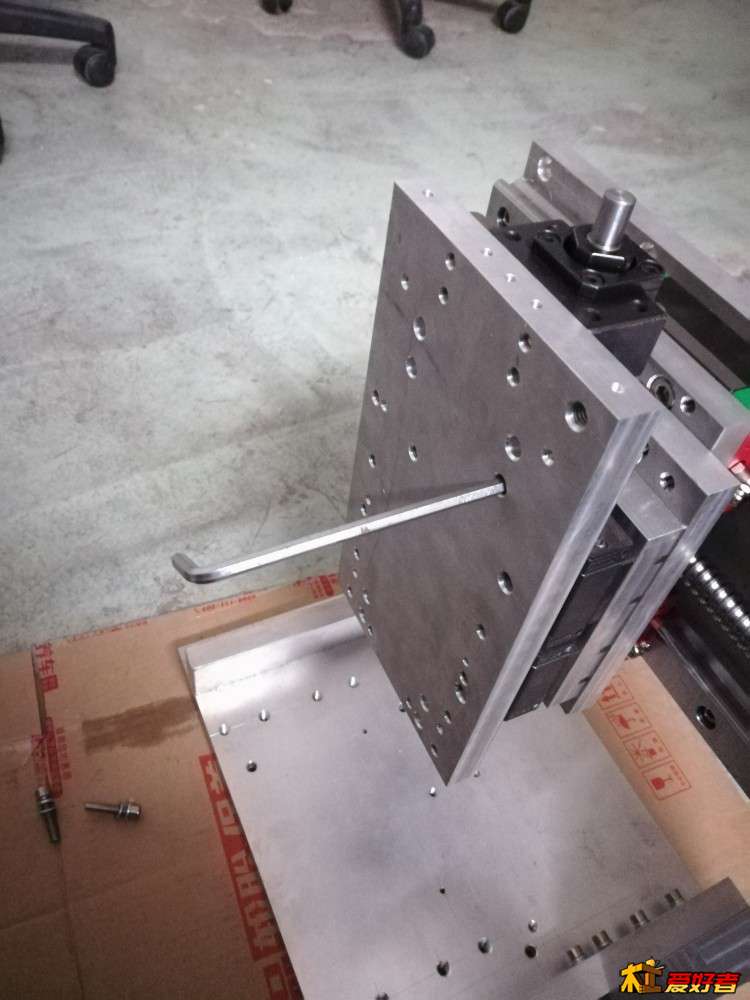

akun924

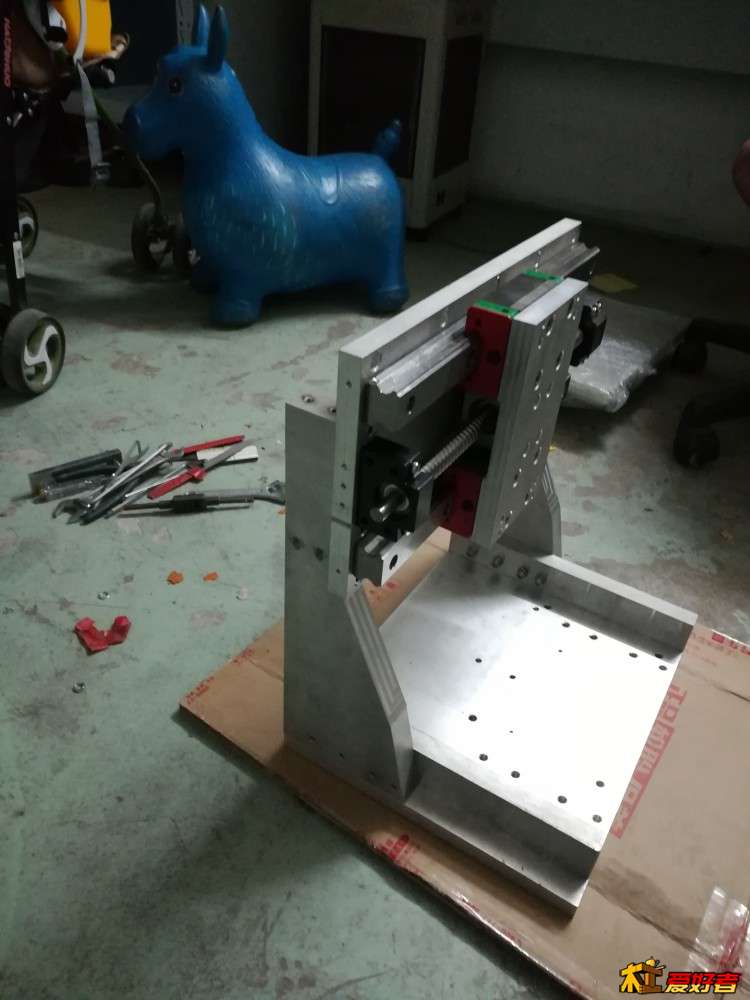

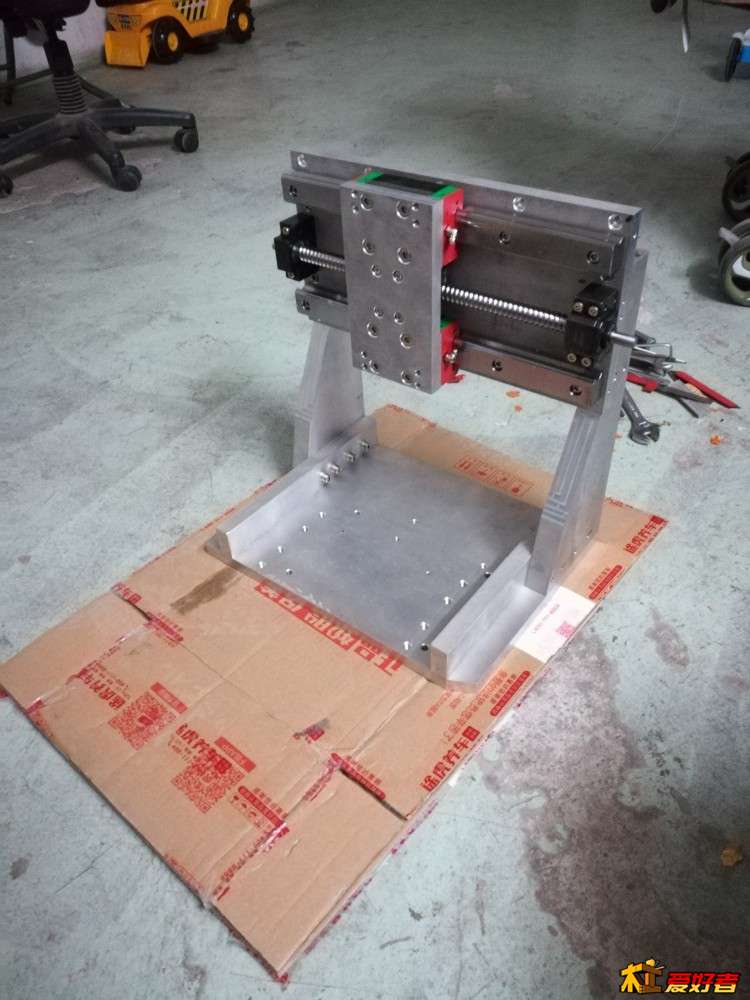

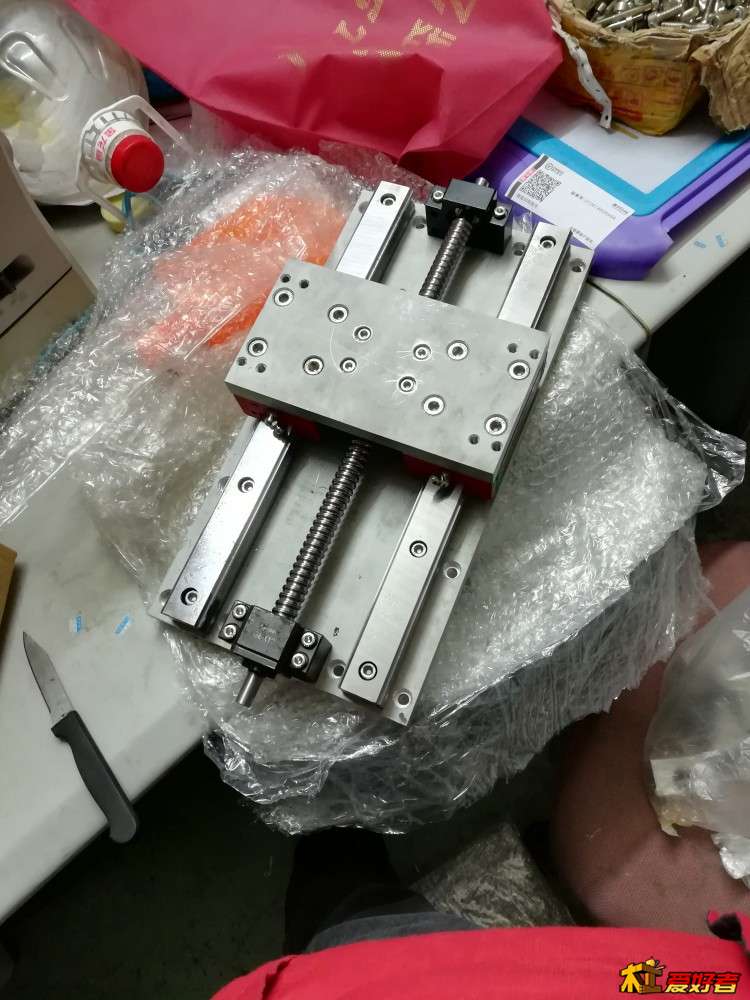

继续上图
& `4 b! X9 n* Z, N  _
- v: Y: [) H6 A( _

akun924

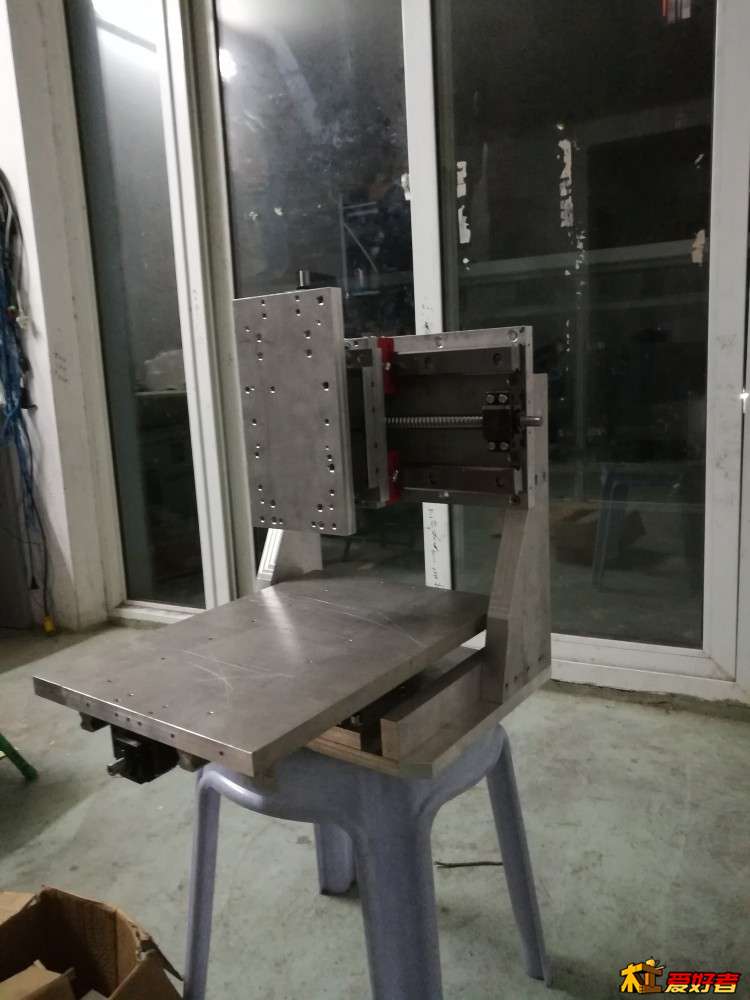

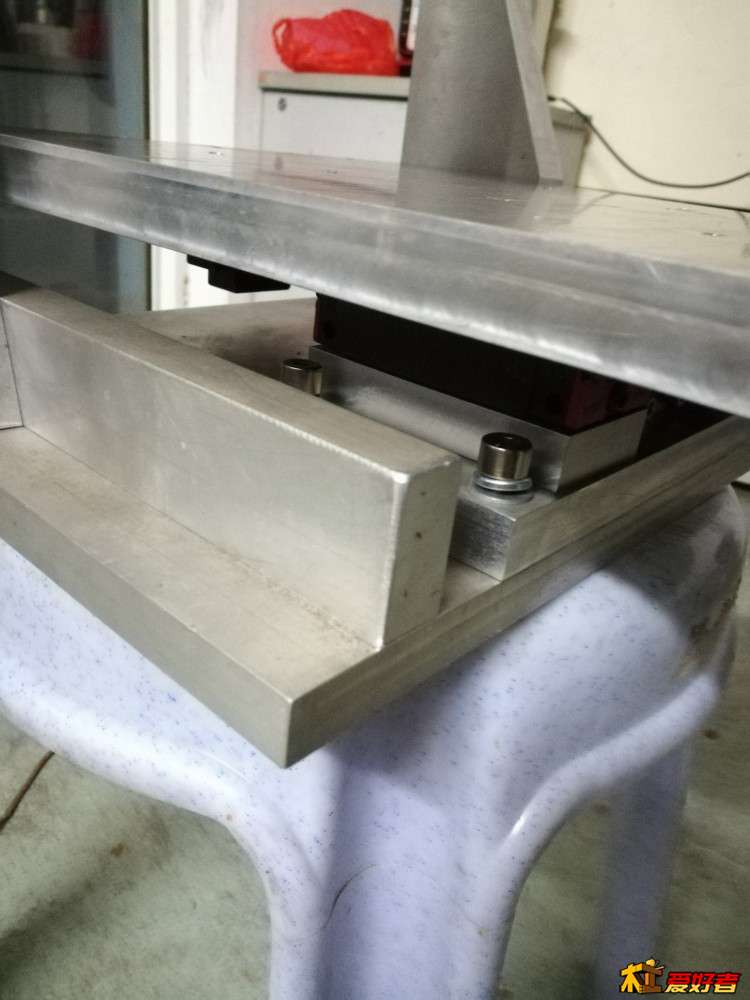

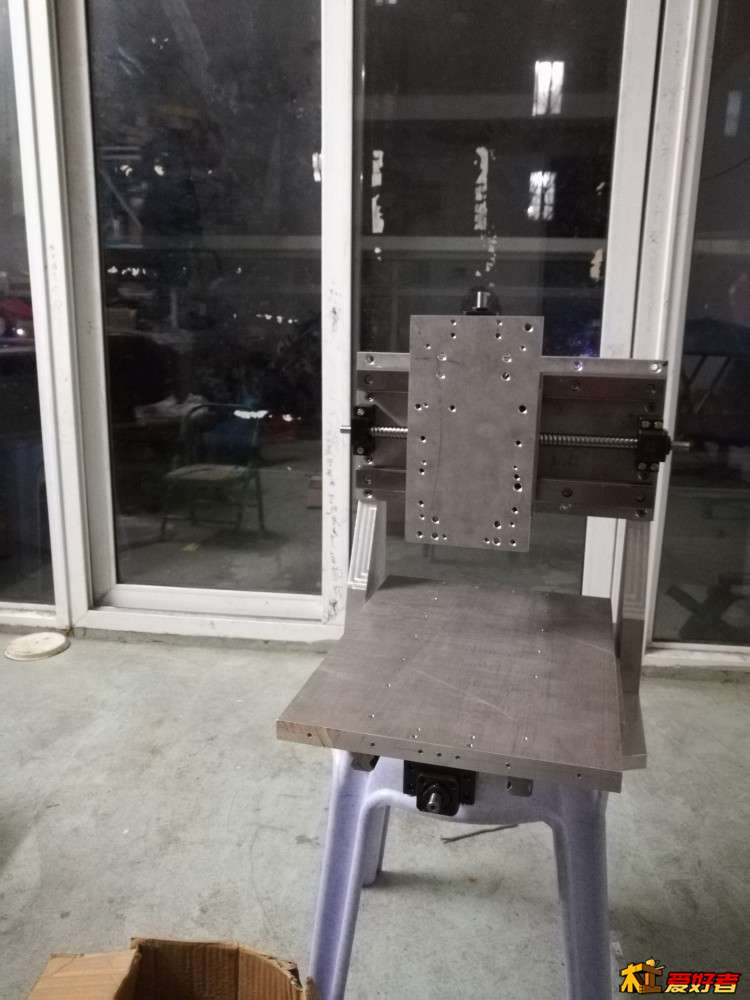

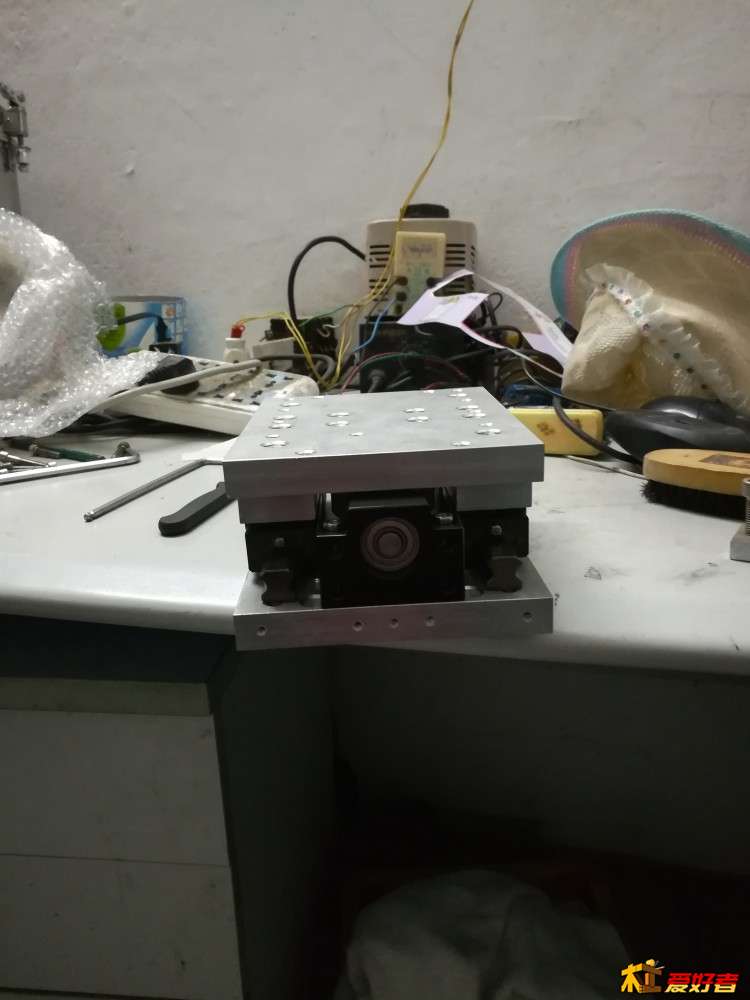

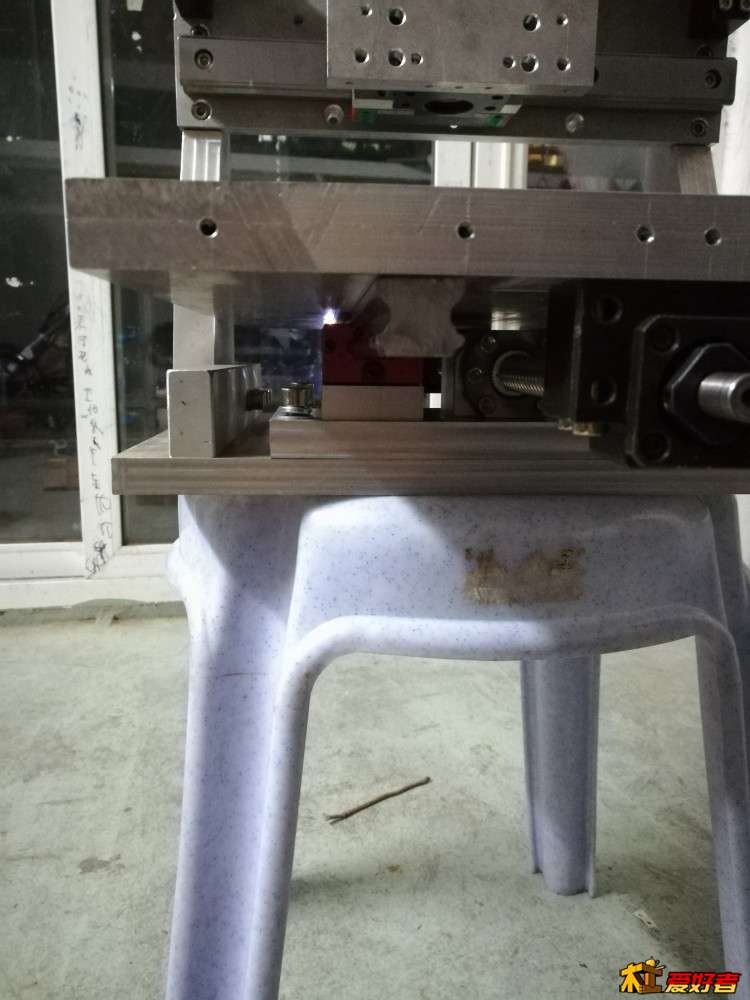

最后剩下Y轴，为了好做防护Y轴采取倒装方式继续上图

akun924

最后剩下Y轴，为了好做防护Y轴采取倒装方式继续上图

akun924

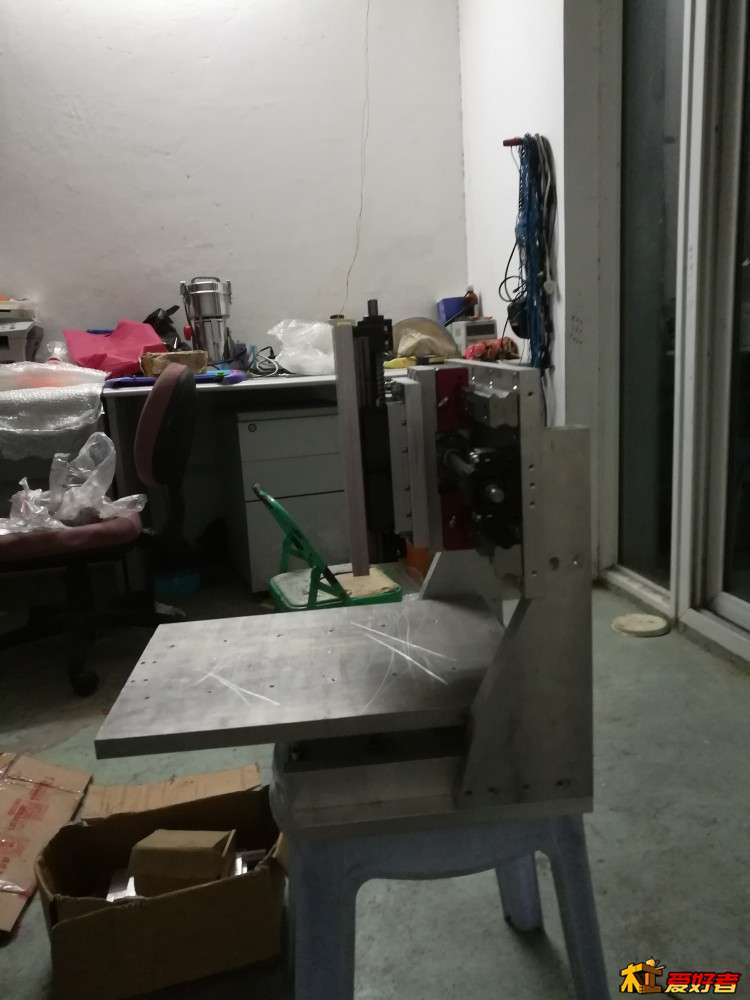

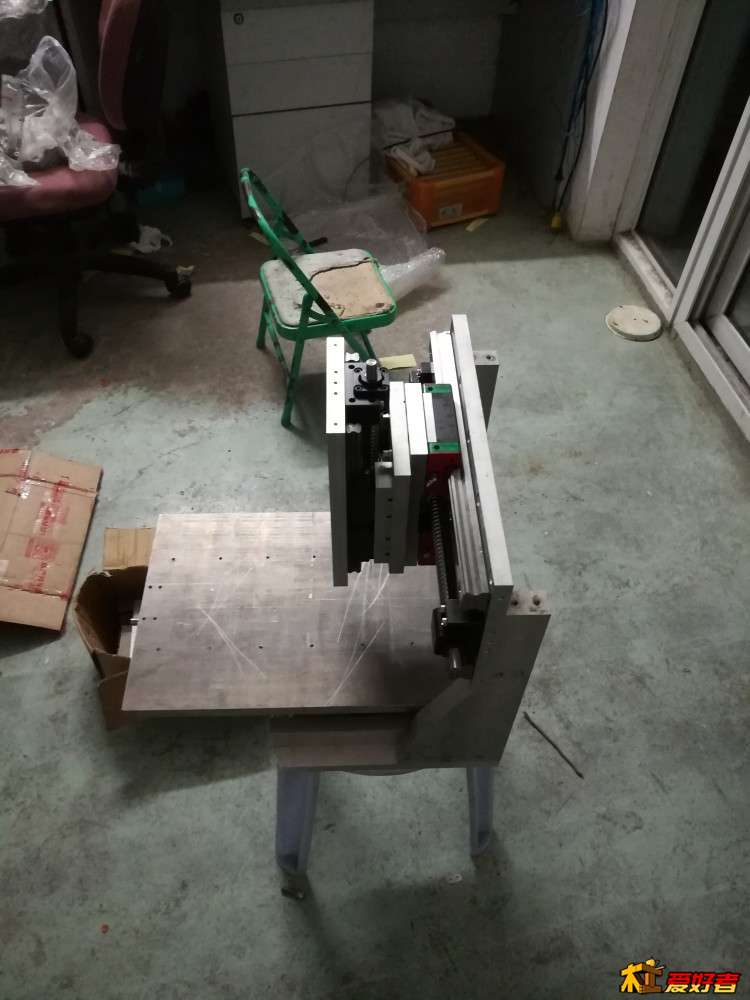

先更新到这里，就缺电主轴安装座，和步进电机安装架

znz

顶一个
