[billy工具]坦克砂带机侧装夹具

无敌绵羊鹰

哈哈 老哥猜到我谁嘛 这帖子里有提到我
% x. f+ S9 X6 ~

billyxin

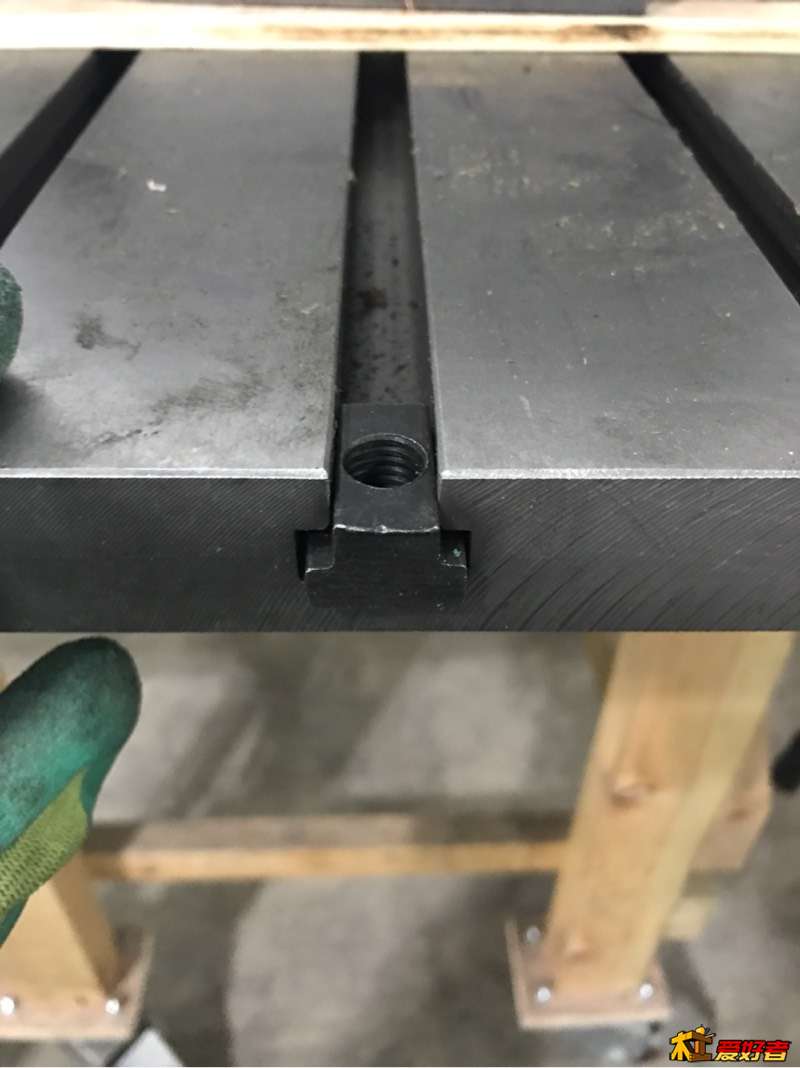

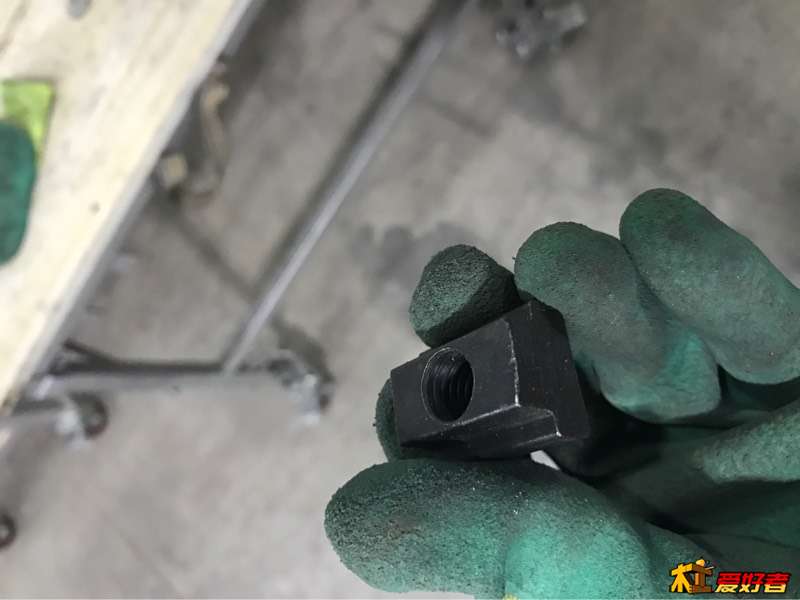

囤的东西多就是哆啦A梦啊！翻出一个m12的t槽加硬螺母。尺寸合适，我靠，省好多事，就是螺纹不符。
' `6 v. c  D5 W1 R* S: y

billyxin

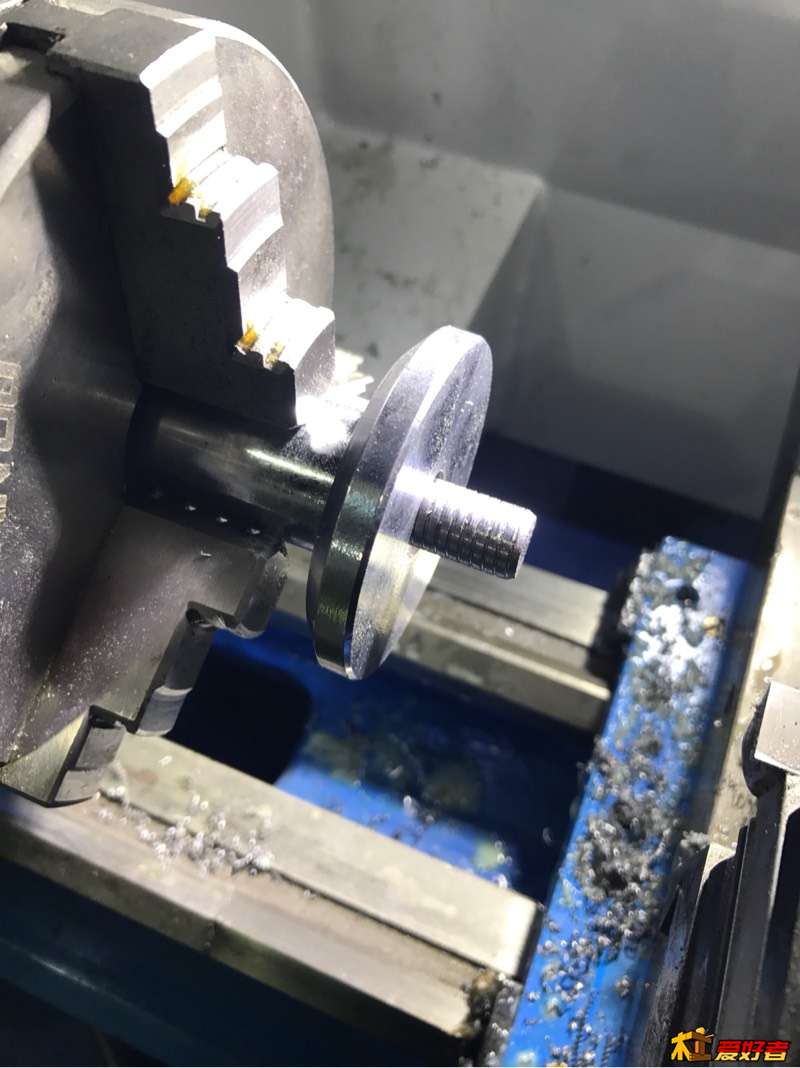

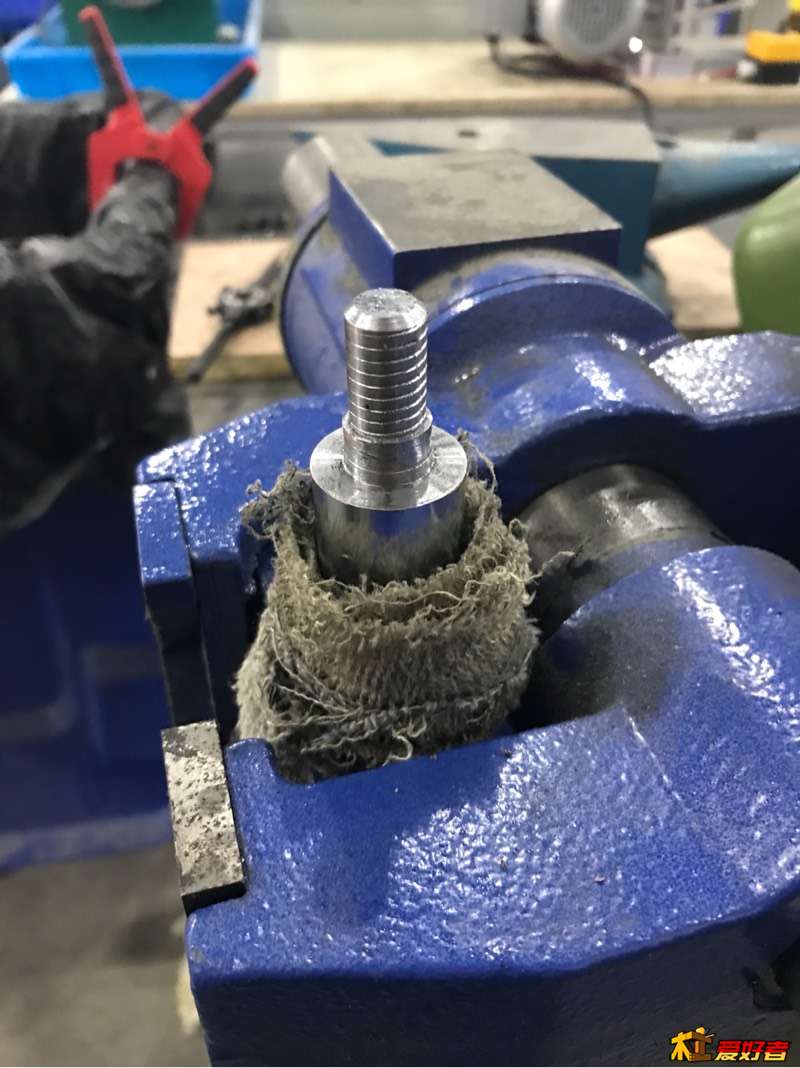

把细棍子部位车长点，为了能加长螺纹。把m14的螺纹基本车平，这样可以改成m12螺纹。我真佩服我自己！


' M( @3 l7 i0 o2 |1 _9 b5 W

billyxin

" Z1 P  n/ _1 u7 Y5 [$ @

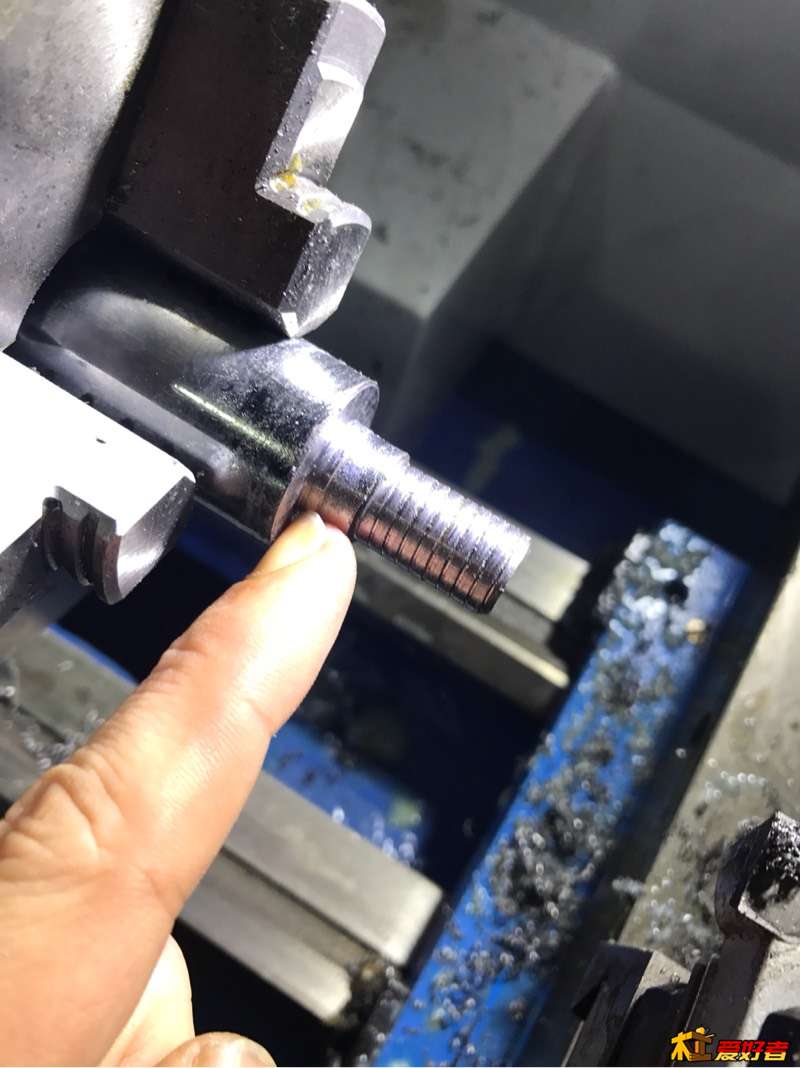

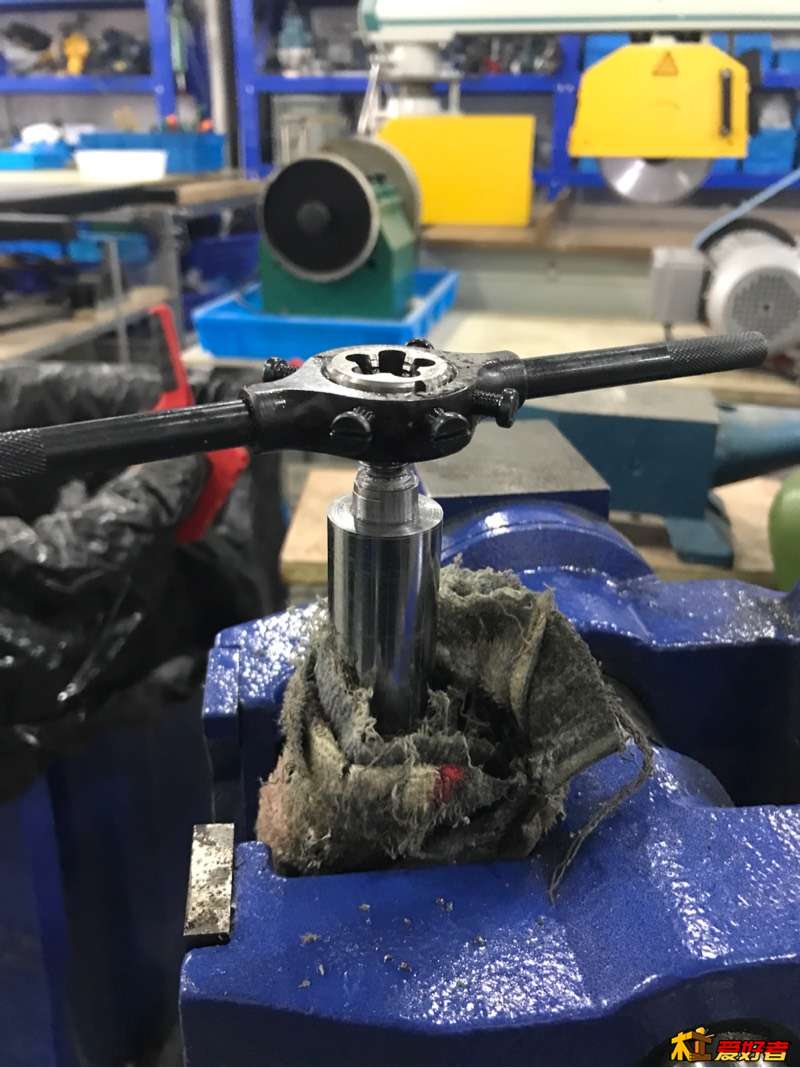

! V; X' r: q0 y1 X; d$ h试试顶上大垫片可以插进去了就算车完，然后用绞扳绞出m12的螺纹。为啥不车螺纹？因为我还不会啊！再过两个月估计就会了，谁知道呢，再说，车床不就是用来车圆柱嘛我能车圆柱了已经很牛逼啦！
( l( D# l; l& T$ A4 R

$ l, z" v! C% E6 B" T* J

木乐566

zhq8298 发表于 2017-12-26 21:38
侧入式，省力，是吧

一看你就是有体会的人
# M7 F, y/ M8 _/ R

billyxin

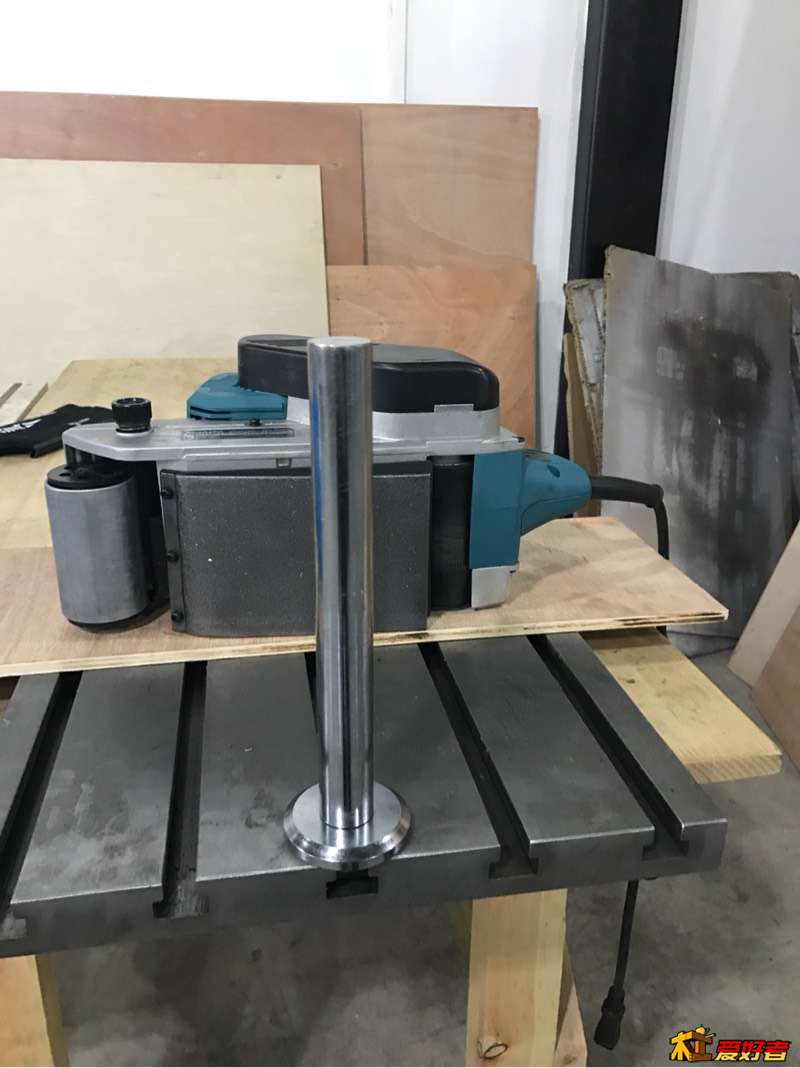

装上去看看，真合适真牢固，我靠我好嫉妒我自己！

. h, ]4 Q8 E/ A: u2 {# |

billyxin

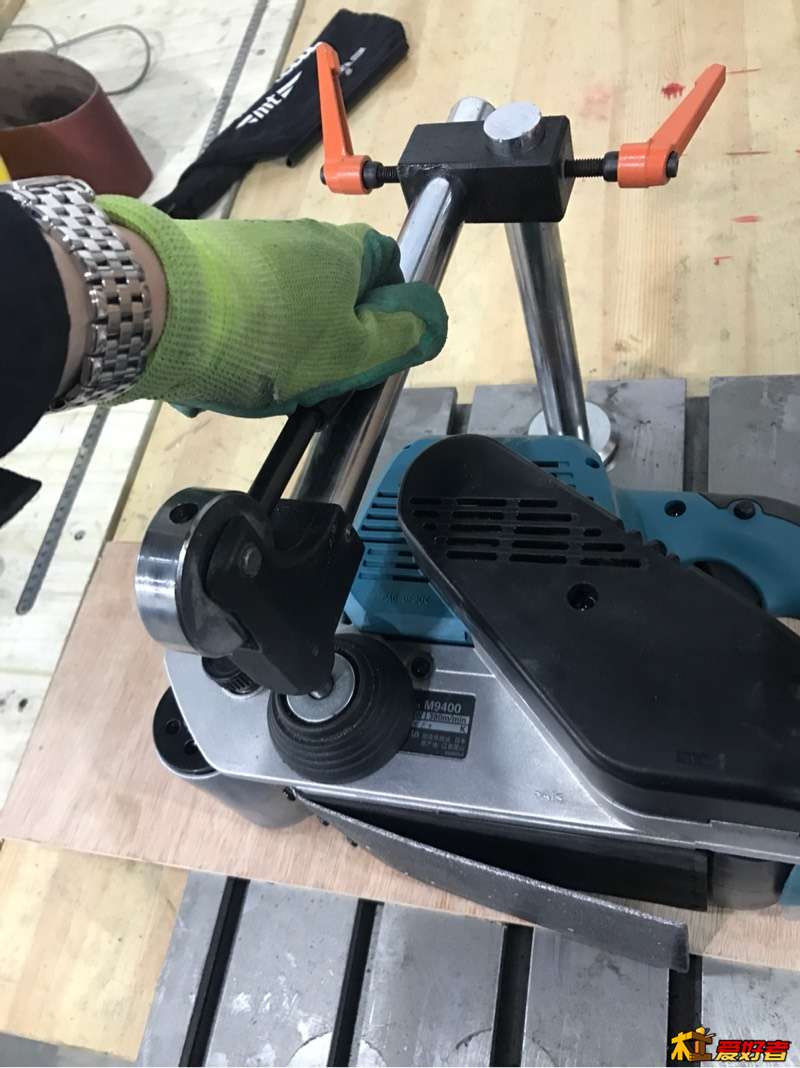

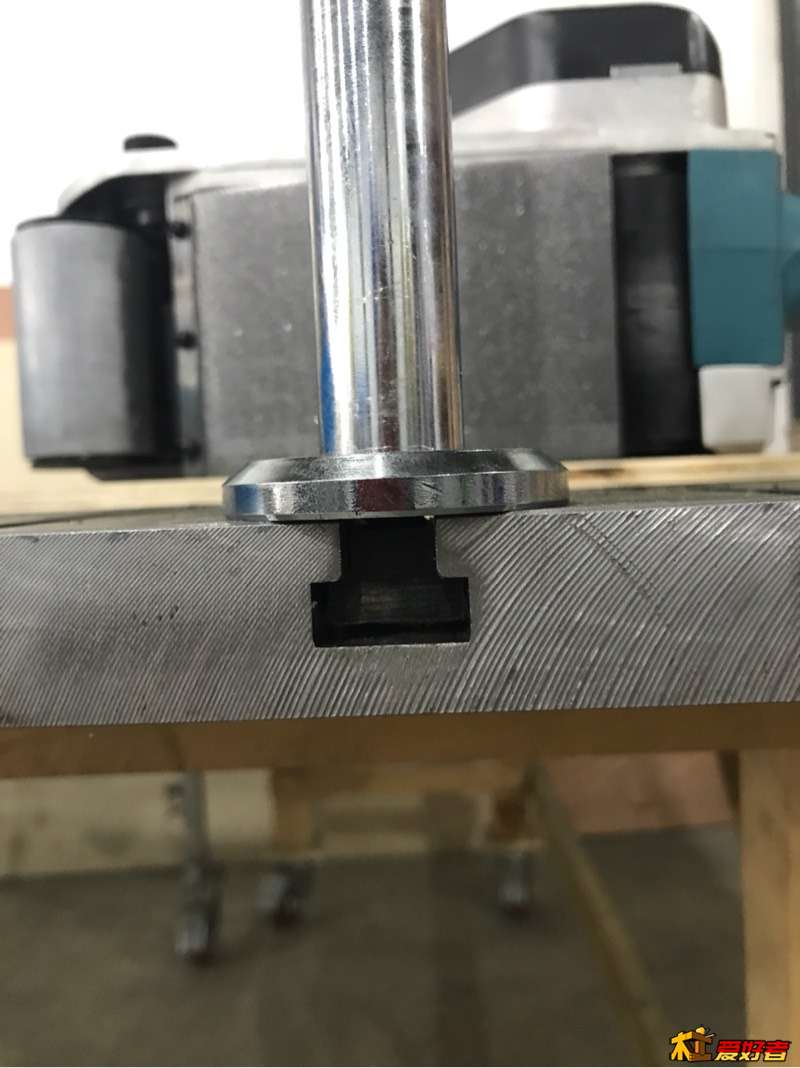

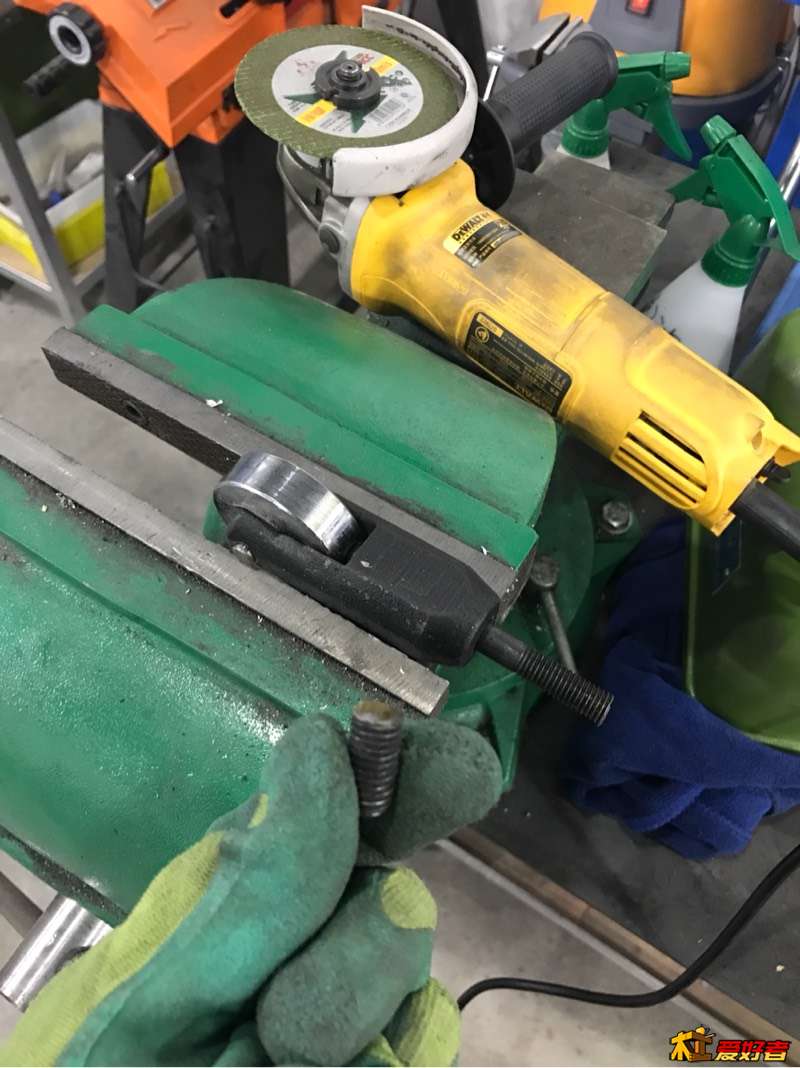

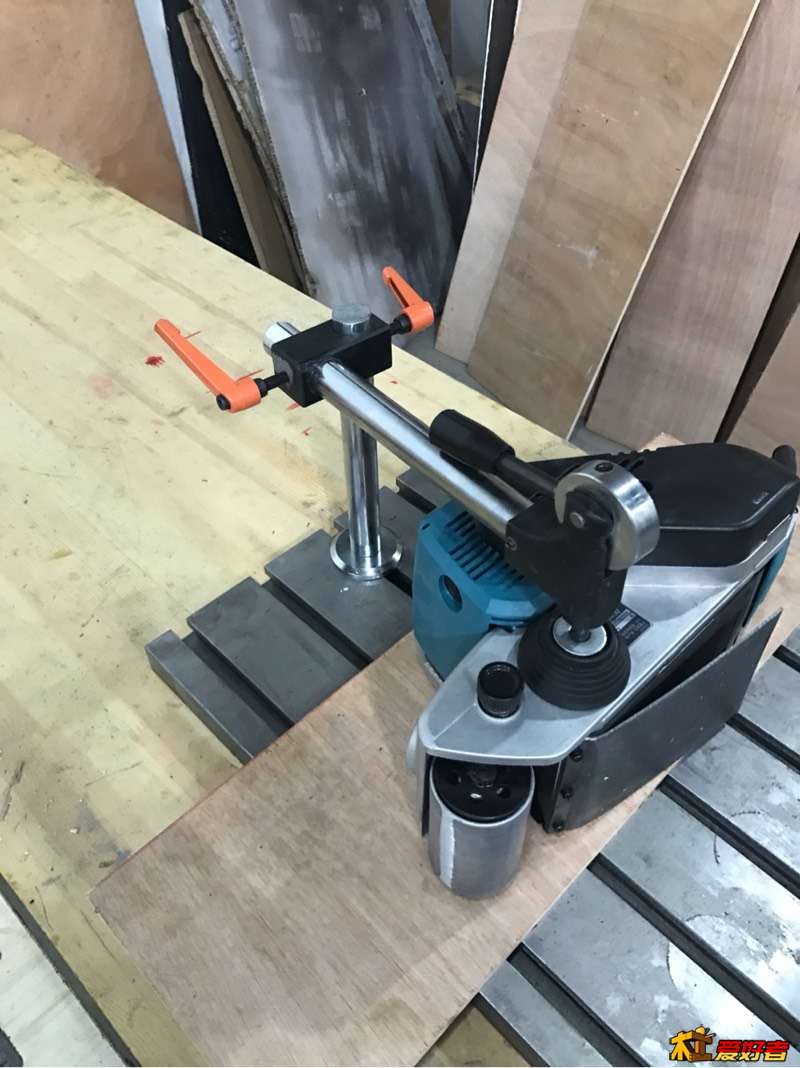

量量高度，把偏心压紧头的螺栓切掉一块，装上去试试，手向后一压就行，可以通过调节后面两个7字螺栓来调节压的位置和力度，省事啊！这如果焊接的话不知道要比划多久！

3 |6 I, l$ D/ h% n; M& p: U- E


) ]* [  d% @0 P9 q

billyxin

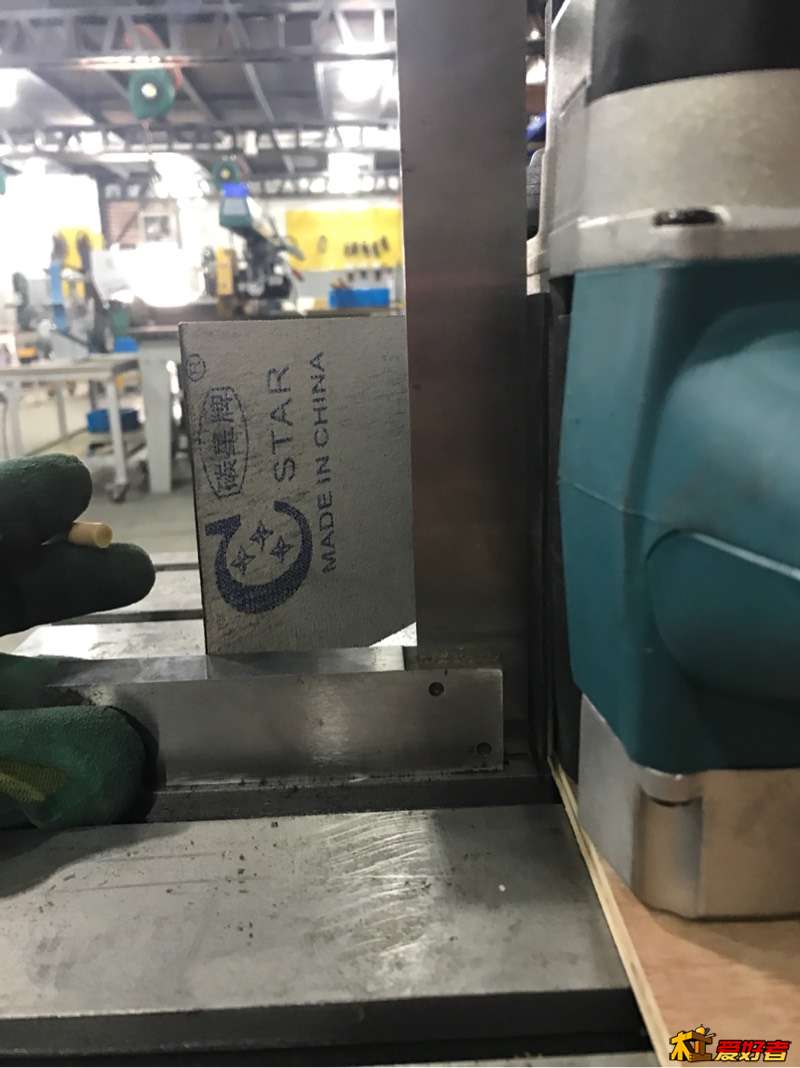

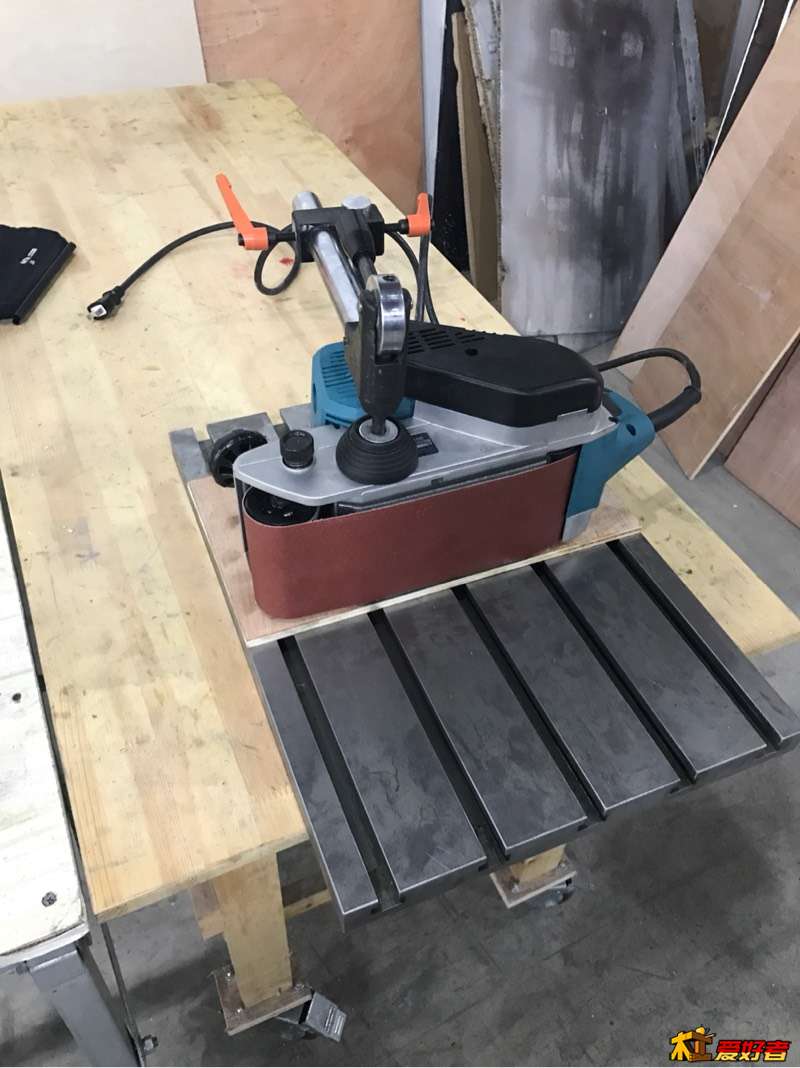

这个装置只要求这一个角度是直角就行，我本来想通过在木板下面贴电工胶带来调节的，结果是自然直角！真是神助啊！估计牧田的设计师早就知道我要这样干啦，阿狸压倒高炸姨妈死！！！

billyxin

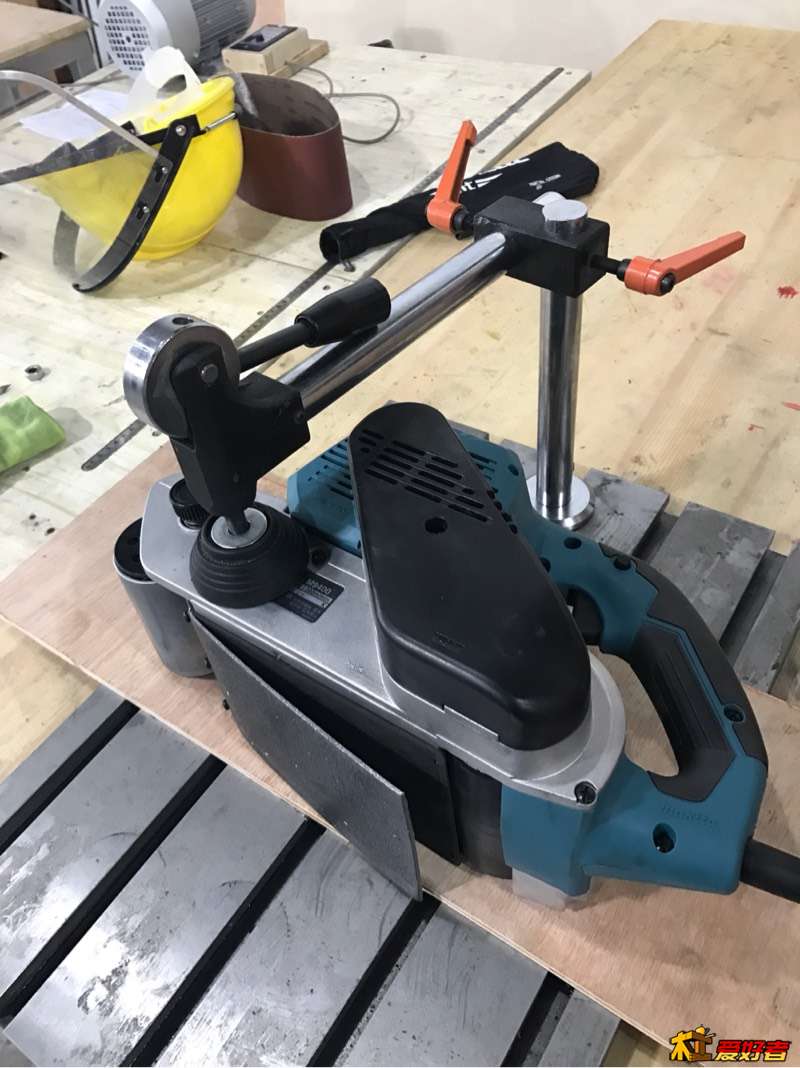

然后固定木板，让木板和铁底座成为一体。哆啦A梦再现，两个压板搞定。妈的这个压板好贵的，不过也是多囤的，好歹有个用武之地。

billyxin

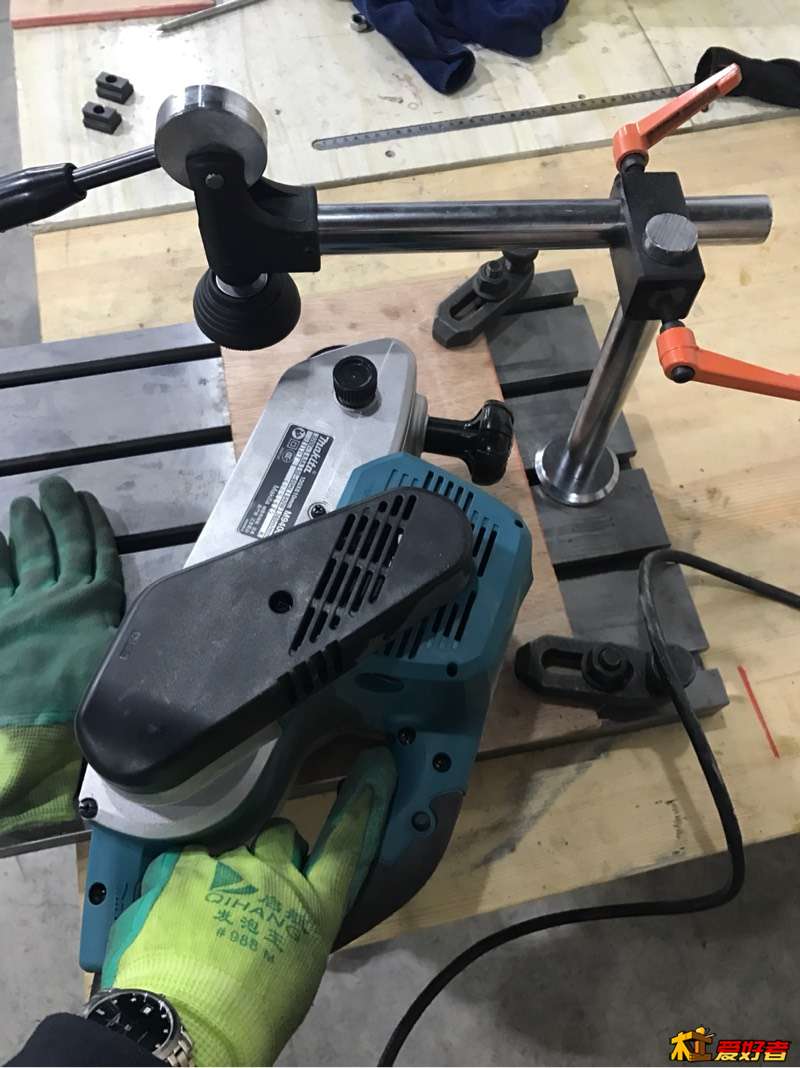

试试送开压把，机器可以轻松取出来。嗯，很轻松，我可以周围什么都不碰就把机器拿出来，像电影里神盗的那种动作。
0 {/ b; Y' l  L! A
- c) D% Y  O* j! C  K

billyxin

固定位置后，就把这两个橙色7字螺栓换下来，用普通螺栓固定死，这个以后不用调节，可以节省两个7字栓。
8 L" y' G. ?9 F( {$ d) x

随风～(￣▽￣)

看样平时需要多囤点物质才行呀

billyxin

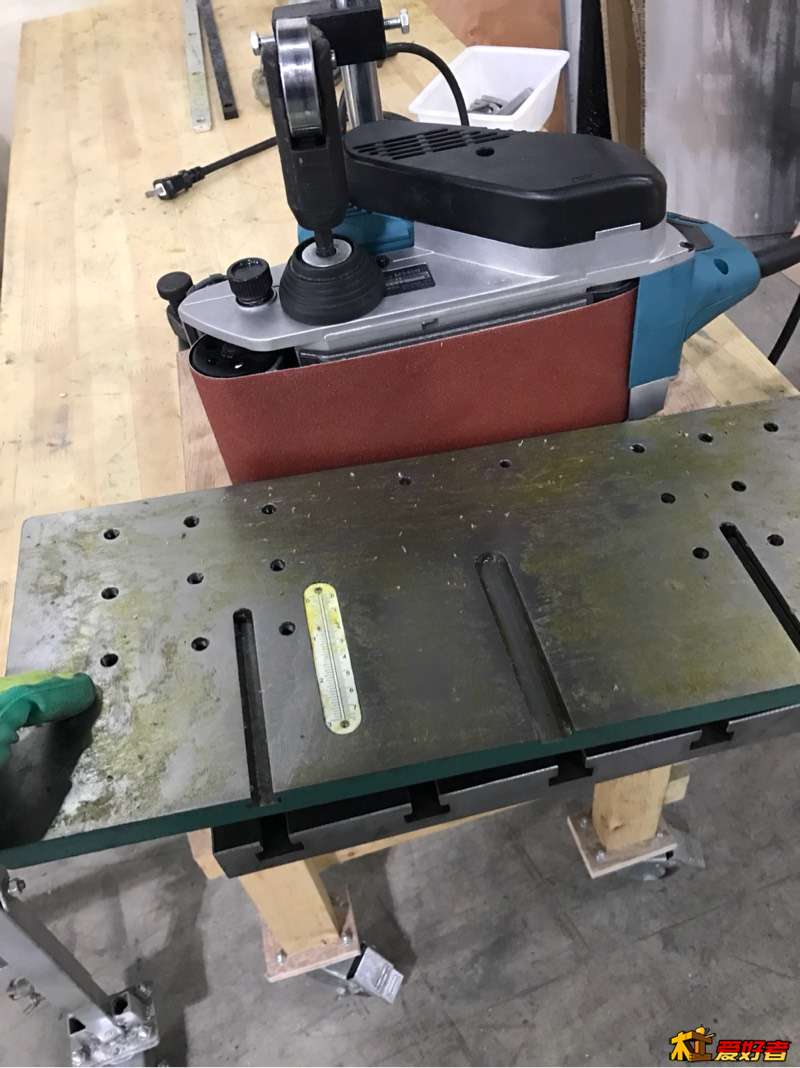

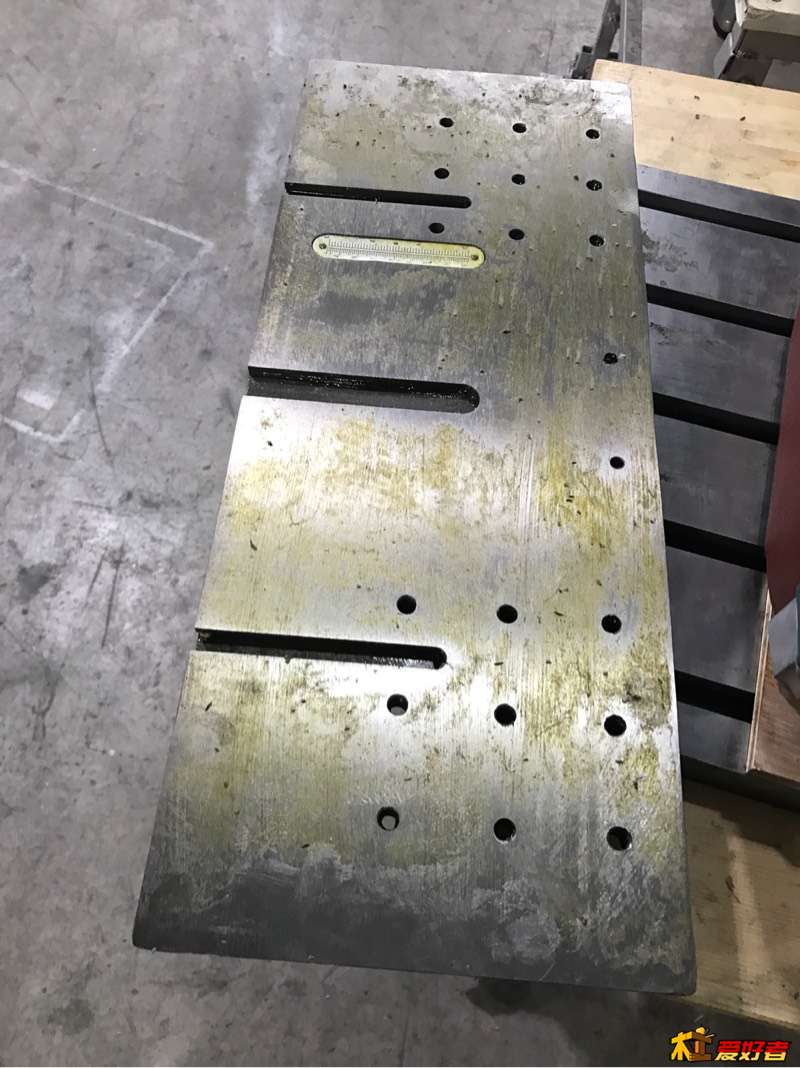

现在砂带位置高于底座平面，需要把底座垫高才好用。哆啦A梦找出一块废弃的铁台面，告诉我这个可以用。

" t9 L0 Y# v7 N7 J; O' N
5 s5 n; i6 W& i6 F4 }

billyxin

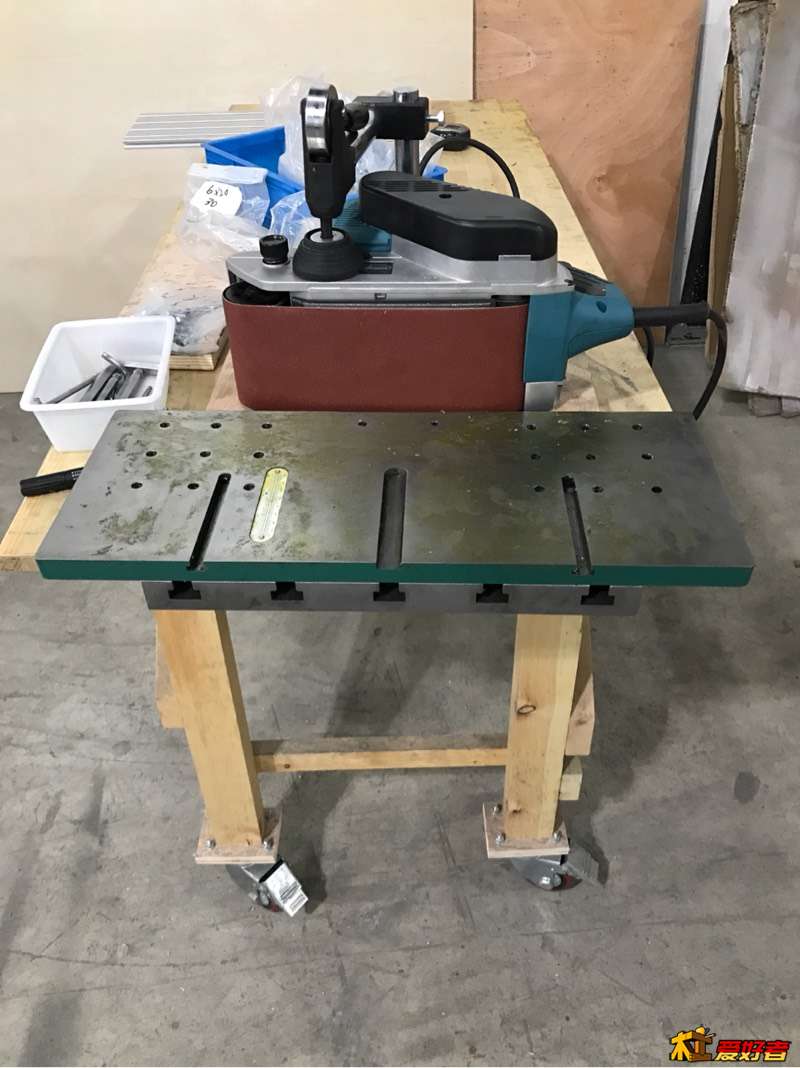

铁台面摆上去看看，挺好，就是再高点就好了，这样砂带机的受力就会尽量靠中间点，对轴承和机架都好。没事，后面在铁台面上还可以再垫东西。
, t4 r1 c+ C0 N& U, x6 |

4 t* M( c" u) b% Y+ H

billyxin

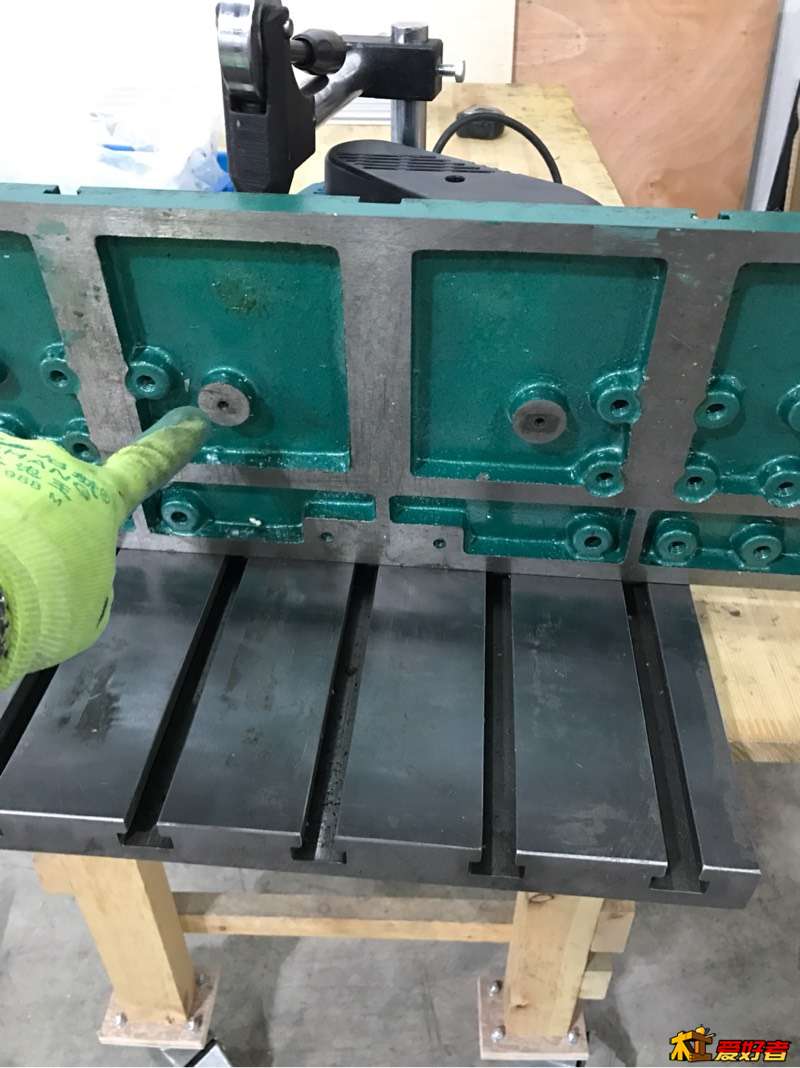

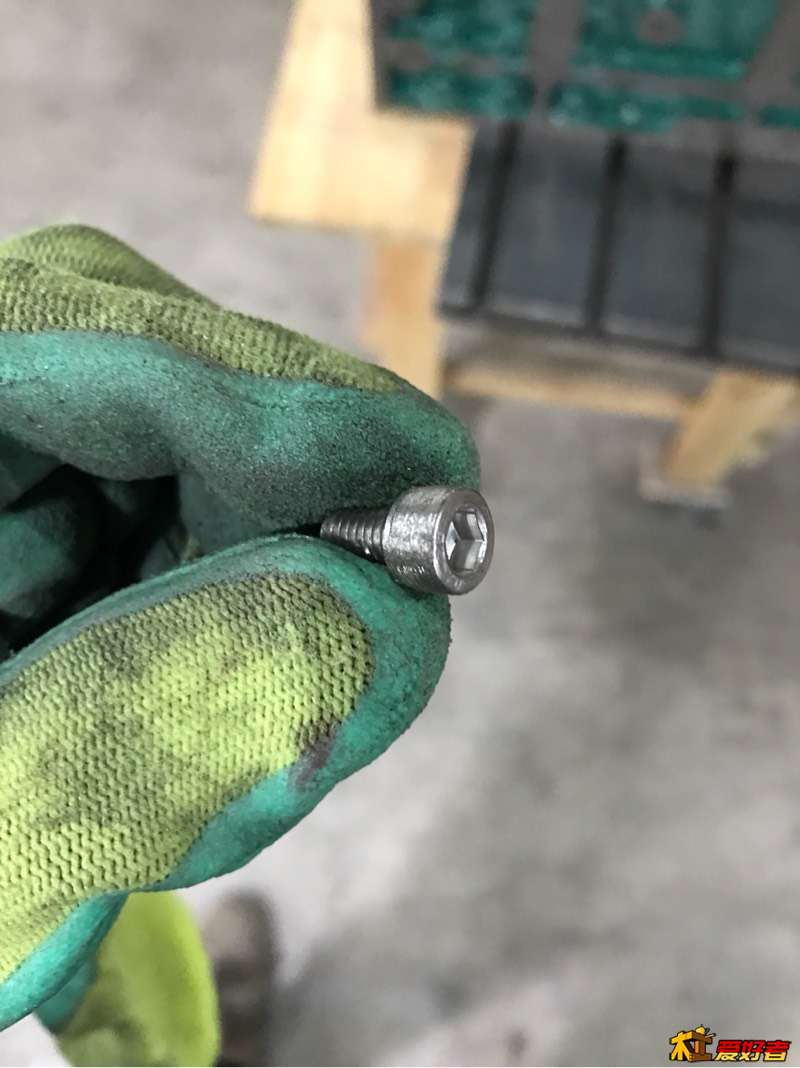

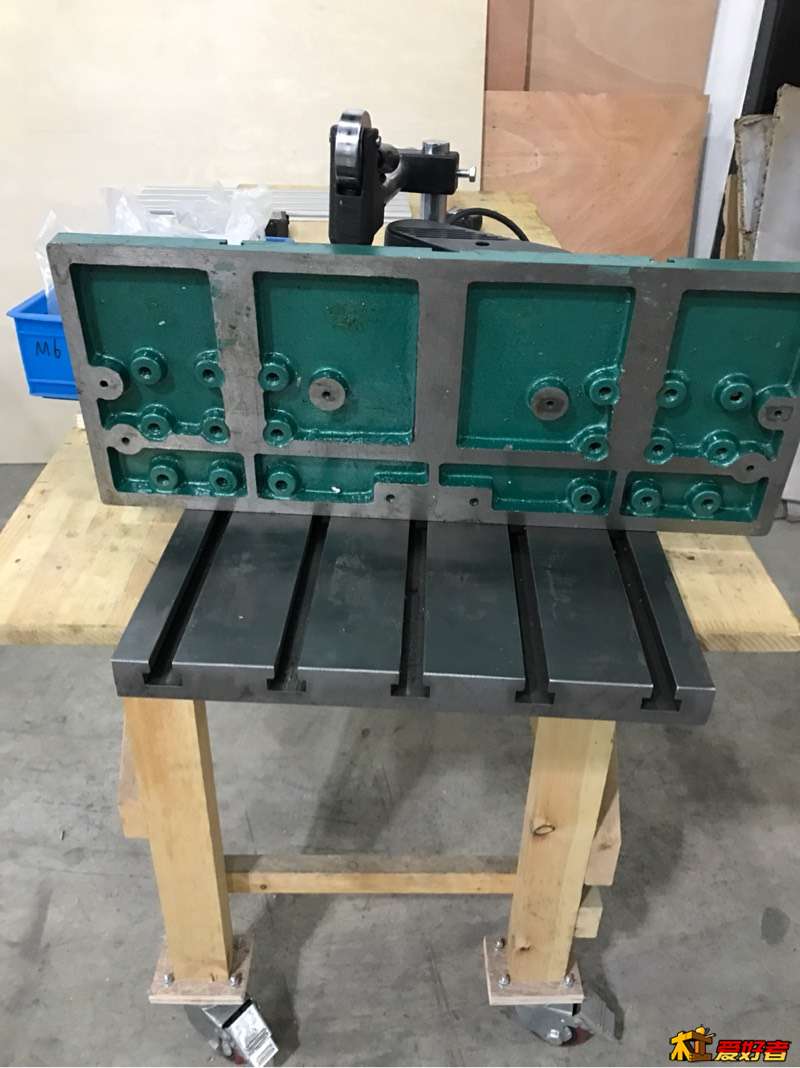

但是把这个新的铁台面固定到t槽底座上，还是比较麻烦的。最初的想法当然是焊接，但是以后就不方便拆了万一后悔就没有药吃了。我反过来仔细看这些螺纹孔，用一根烟的时间找出它的漏洞，然后找两个圆头内六角螺丝，圆头直径用砂带机磨小点，拧到这两个螺孔里，正好和底座的两个t槽紧配合，锤子敲敲就到位。这个台面只要不滑就行，不必严谨锁紧。
