求解

张文礼 · 发表于 2017-12-23 20:30:13

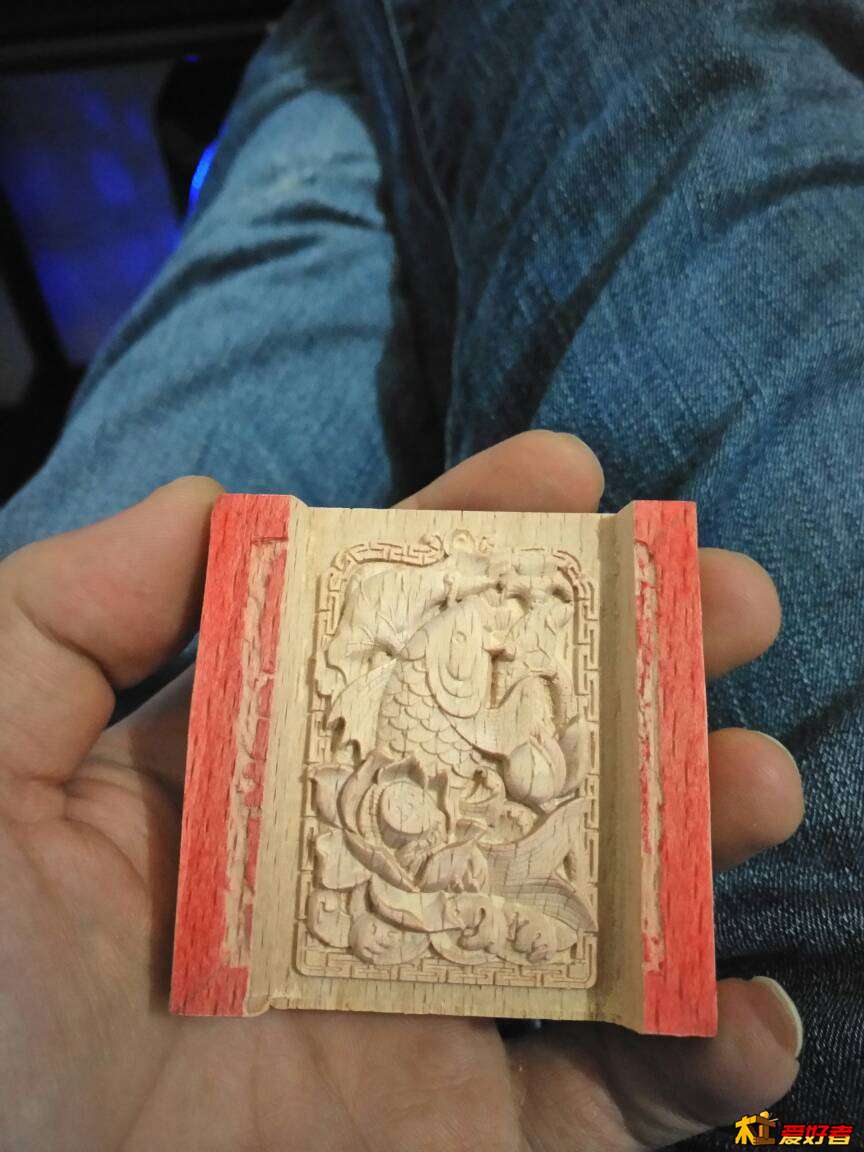

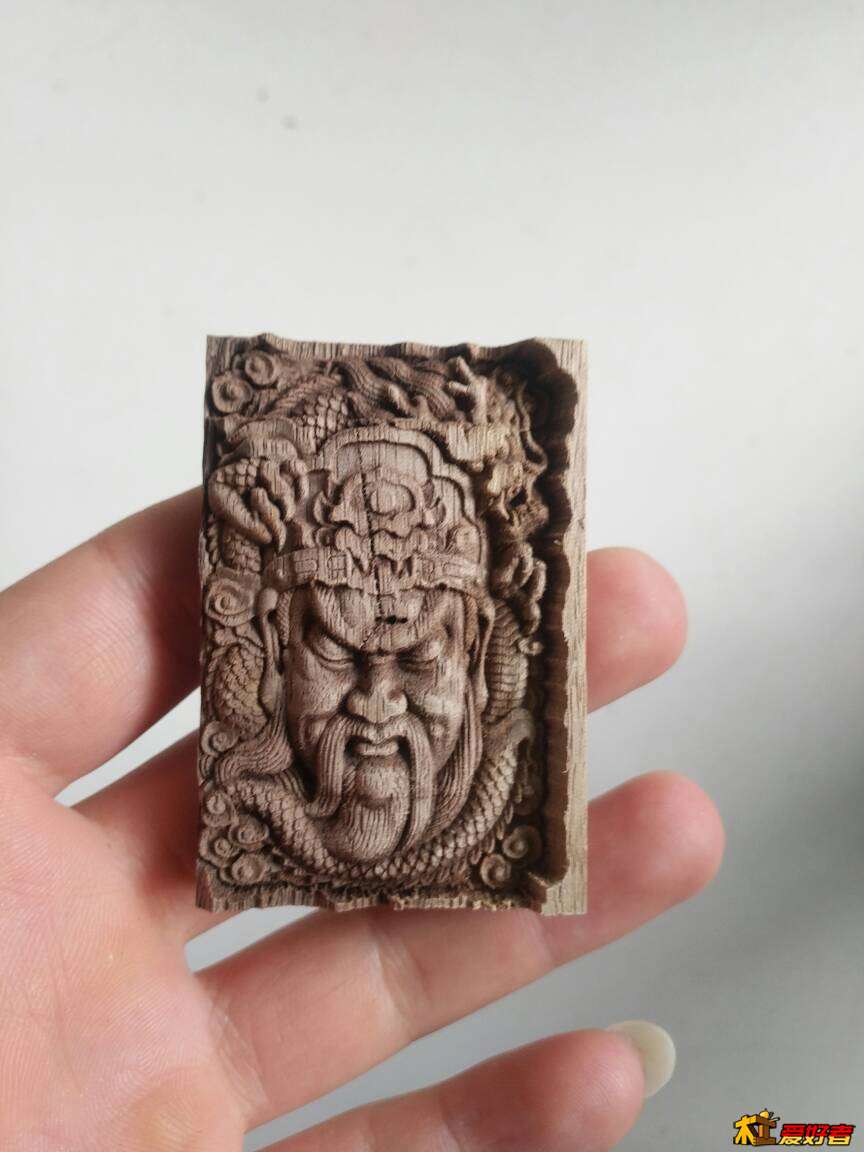

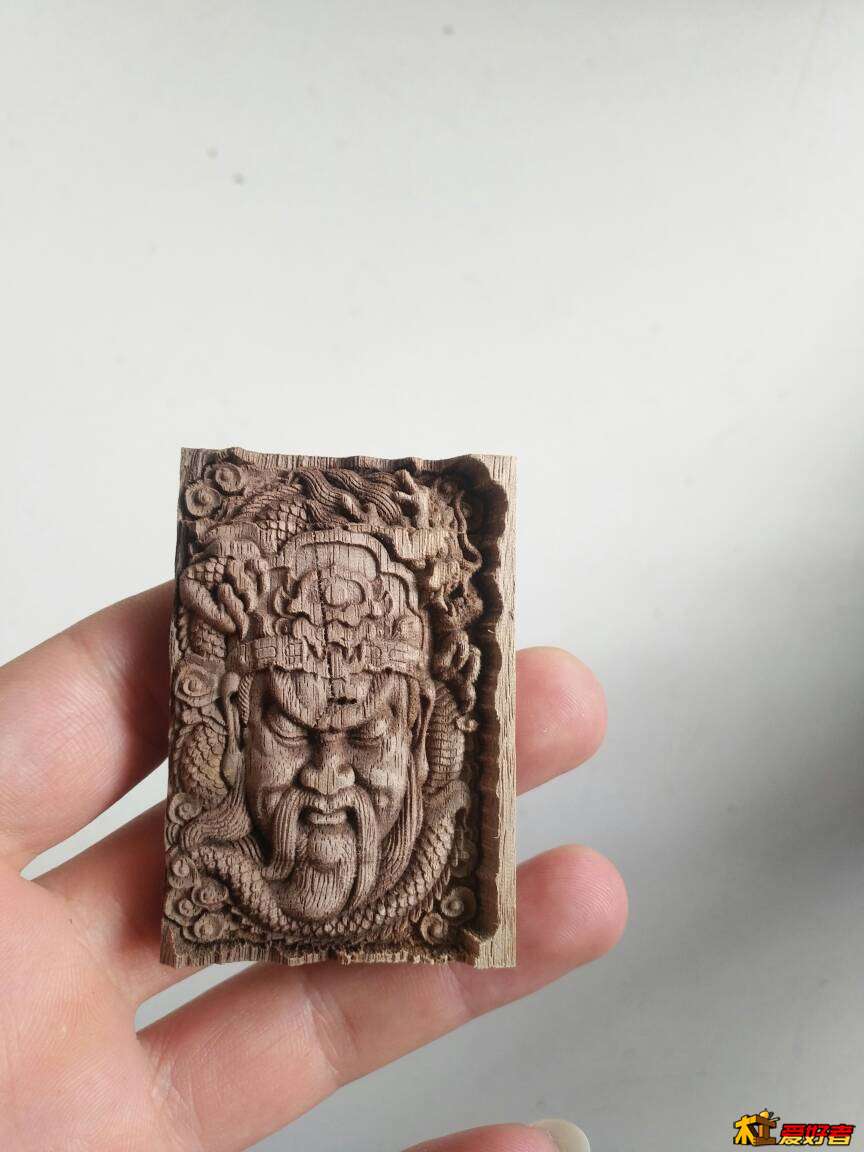

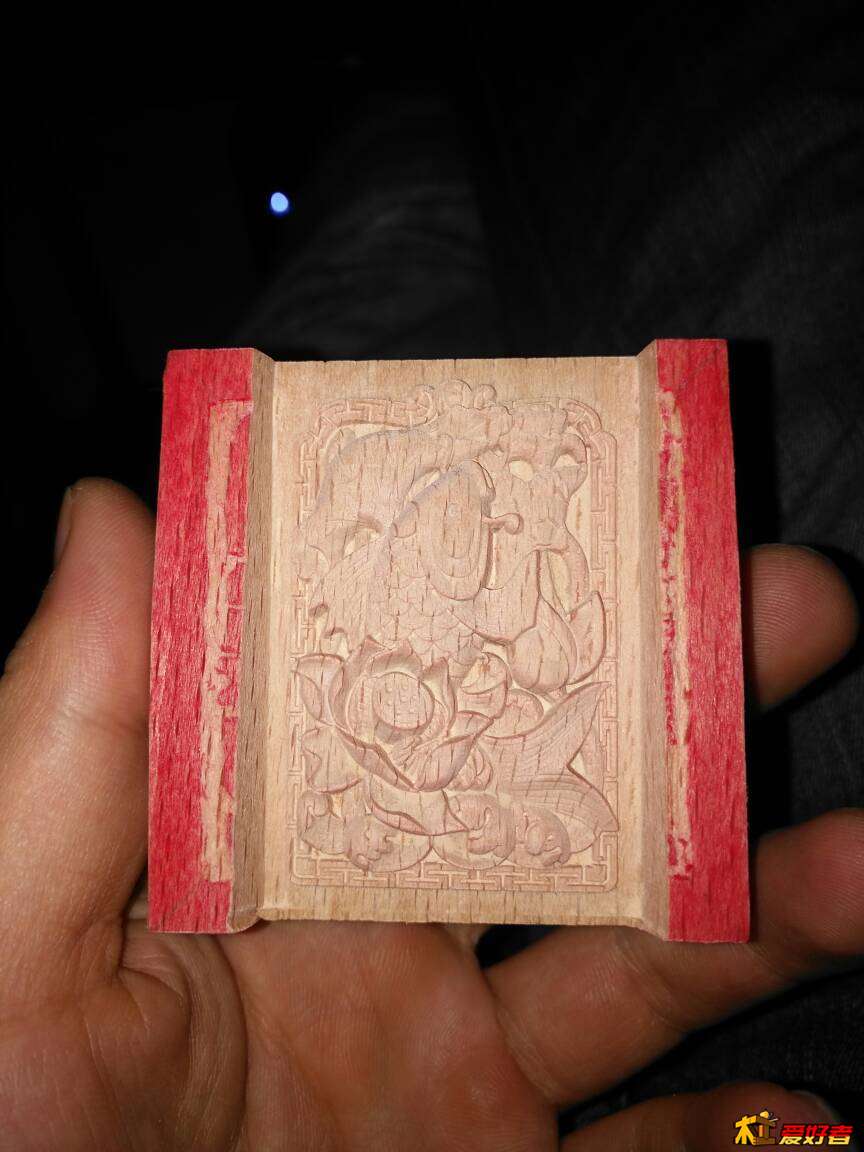

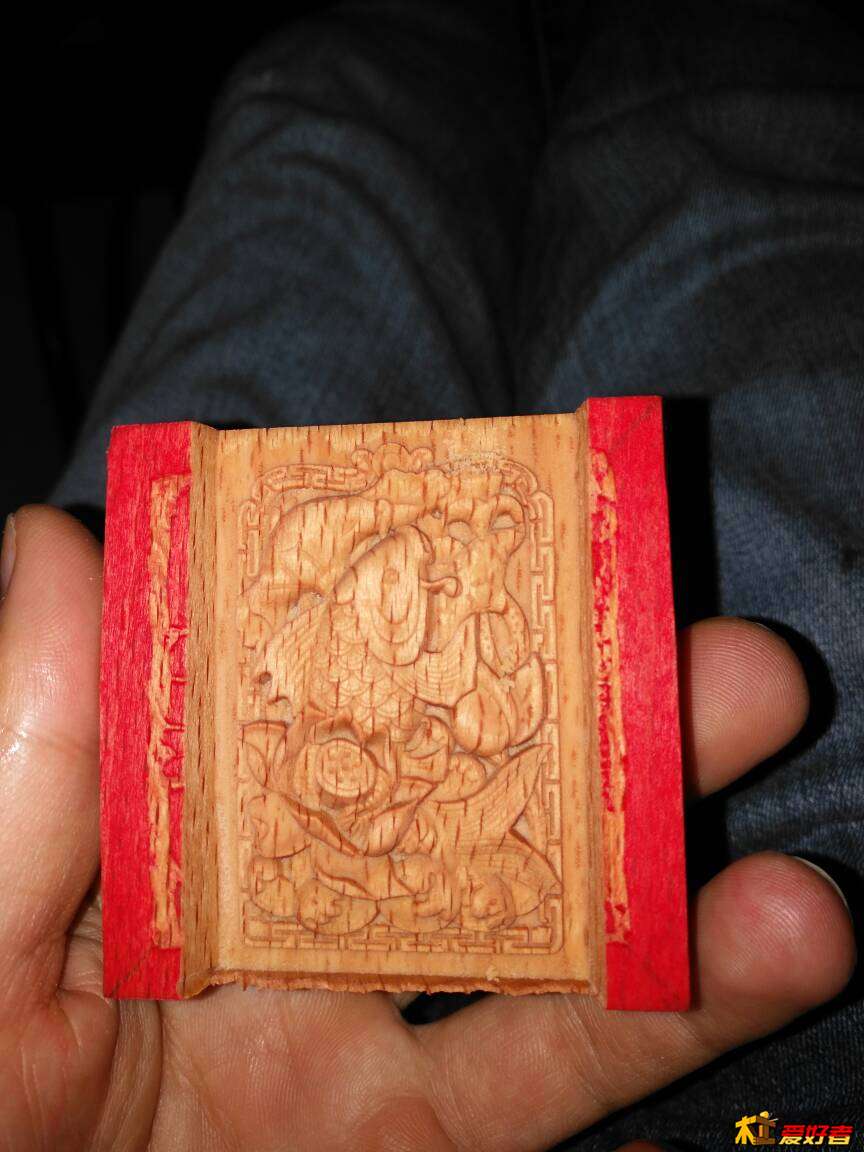

精雕出的刀路，缩放设置的40 60，为什么雕出来总是会小一些，长不足60，宽也没有40。

yaoyu · 发表于 2017-12-23 20:52:55

脉冲参数设置不准确

张文礼 · 发表于 2017-12-23 21:11:53

yaoyu 发表于 2017-12-23 20:52
脉冲参数设置不准确

这样啊？怎么设置呢！

光美 · 发表于 2017-12-23 21:14:45

张文礼发表于 2017-12-23 21:11
这样啊？怎么设置呢！

得看你用的什么丝杆，用的什么控制系统

yaoyu · 发表于 2017-12-23 21:24:07

张文礼发表于 2017-12-23 21:11
这样啊？怎么设置呢！

丝杆机器一般采用丝杆导程除以电机细分。
你采用什么控制系统？

张文礼 · 发表于 2017-12-23 21:29:07

yaoyu 发表于 2017-12-23 21:24
丝杆机器一般采用丝杆导程除以电机细分。
你采用什么控制系统？

mach3，可能真是设置不对。

张文礼 · 发表于 2017-12-23 21:29:38

yaoyu 发表于 2017-12-23 21:24
丝杆机器一般采用丝杆导程除以电机细分。
你采用什么控制系统？

我把步进驱动拨到3200，是不是就是26细分呢？

张文礼 · 发表于 2017-12-23 21:30:02

张文礼发表于 2017-12-23 21:29
我把步进驱动拨到3200，是不是就是26细分呢？

3200是不是16细分？

yaoyu · 发表于 2017-12-23 21:36:35

张文礼发表于 2017-12-23 21:30
3200是不是16细分？

用导程除以3200

西窗月 · 发表于 2017-12-23 21:39:13

最大的可能是你用的精雕图案带有边界余量，你设置的4060包含着边界余量。应该先生产一下图案的轮廓线，再图形安轮廓线剪裁雕塑模型，然后再把剪裁出的净图案部分设置成4060。或按轮廓线缩放到4060的比例缩放原图，省去剪裁步骤。

张文礼 · 发表于 2017-12-23 21:42:26

yaoyu 发表于 2017-12-23 21:36
用导程除以3200

不明白

张文礼 · 发表于 2017-12-23 21:43:15

西窗月发表于 2017-12-23 21:39
最大的可能是你用的精雕图案带有边界余量，你设置的4060包含着边界余量。应该先生产一下图案的轮廓线，再图 ...

您说的比较复杂，我不太会弄呢！

张文礼 · 发表于 2017-12-23 21:44:42

西窗月发表于 2017-12-23 21:39
最大的可能是你用的精雕图案带有边界余量，你设置的4060包含着边界余量。应该先生产一下图案的轮廓线，再图 ...

原精雕图尺寸好像是42＊64来着，我放缩成40＊60然后出的刀路！

西窗月 · 发表于 2017-12-23 21:47:40

这就对了，人家原图4262是带2mm边界余量的，实际图案就是4060，你不用再缩小雕出来实际图案就是4060

张文礼 · 发表于 2017-12-23 22:15:49

哦哦，我不懂，一看尺寸大了，所以缩放了。这个怎么确定原图雕刻出来是4060呢？
