晒一下刚收到的小立柱机

光美 · 发表于 2017-12-21 22:54:18

感觉中看不中用，不怎么得劲

╰●-●╯ · 发表于 2017-12-21 23:12:56

简单分析一下：z轴行程140，开关电源一般长215，但是看起来Z轴凤琴罩的长度和控制箱的长度差不多，而Y轴行程230。证明这个控制箱长度不超过300宽度不超过200，厚度未知。而要在这个小箱子里集成1主轴开关电源，2至少3个驱动，3一张控制卡，4驱动供电的开关电源电源，5主轴调速模块。我觉得是不可能容纳下的，考虑到3D打印机的控制电气系统也没多大并且和这机器一样都是用的42电机我对这机器的配置有以下猜想：1这机器只用了一个开关电源（24V）2控制用的GRBI（体积不大还集成4个驱动器，最重要的是USB接口）。呵呵，没别的意思只是曾经也觉得这机器不错后来想到这配置放弃了，楼主高兴的话可否帮我验证一样我的猜想是否正确?

马耳大夫 · 发表于 2017-12-22 00:39:29

设计精度还是0.025

lzwnn · 发表于 2017-12-22 07:12:22

╰●-●╯ 发表于 2017-12-21 23:12
1 s" ^9 a$ ?: x0 T% _2 G* A* R* X6 U简单分析一下：z轴行程140，开关电源一般长215，但是看起来Z轴凤琴罩的长度和控制箱的长度差不多，而Y轴行 ...

开关电源是两个，24V、48V，控制卡是USB的飞雕卡，步进驱动是ZD—M42

lc320 · 发表于 2017-12-22 09:05:24

看着这颜色就很骚啊！！！坐等楼主的作品！！！

8090 · 发表于 2017-12-22 09:37:52

lzwnn 发表于 2017-12-21 20:275 F* J# m, W5 | _. }+ M3 p! E
行程x230'.y120'z140毫米。6061t6铝合金机架板厚30-35毫米，总重22kg，平行精度0.015内xy垂直精度0.015内， ...

为啥要选无动力主轴呢？高精度且耐磨的轴承就价格不菲了，普通轴承的质量堪忧，无动力主轴就不适合玩木头，长时间、高转速工作的发热、磨损是个大问题。

m77060739 · 发表于 2017-12-22 10:18:29

什么价收的

╰●-●╯ · 发表于 2017-12-22 10:39:08

lzwnn 发表于 2017-12-22 07:12
* P! N. z) K5 F. l1 O2 I4 p开关电源是两个，24V、48V，控制卡是USB的飞雕卡，步进驱动是ZD—M42

这个有点屌了，不缩水。传说中驱动安在电机上的做法

北京木匠 · 发表于 2017-12-22 12:04:34

我兄弟做的，好坏我都挺他，做事认真，有一不说二，骗钱就该骗在明处，虽然还有很多有待更加完善。

lzwnn · 发表于 2017-12-22 17:25:02

北京木匠发表于 2017-12-22 12:043 }: v& D7 ?5 H, F8 t
我兄弟做的，好坏我都挺他，做事认真，有一不说二，骗钱就该骗在明处，虽然还有很多有待更加完善。

这兄弟机器做的很好，我觉得还是挺值的，准备自己在改进一下，取消皮带传动，改主轴电机通过联轴器接无动力主轴，其实可以把Y轴步进电机放到立柱后面。各轴步进电机引线应该固定在电机固定板上。

keithpupu · 发表于 2017-12-23 00:59:41

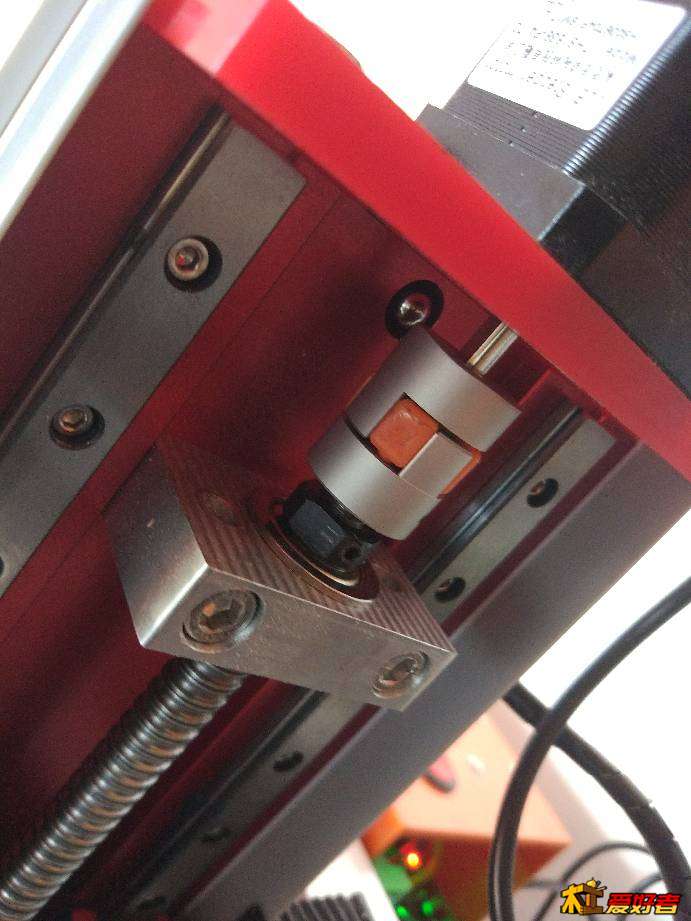

吧看看里面结构我感觉这个精度水分太大看看这电机安装难道直接是丝杠电机没有丝杠固定座？上防尘罩内部结构给瞧瞧

lzwnn · 发表于 2017-12-23 13:11:08

看看滑台下面

lzwnn · 发表于 2017-12-23 13:15:30

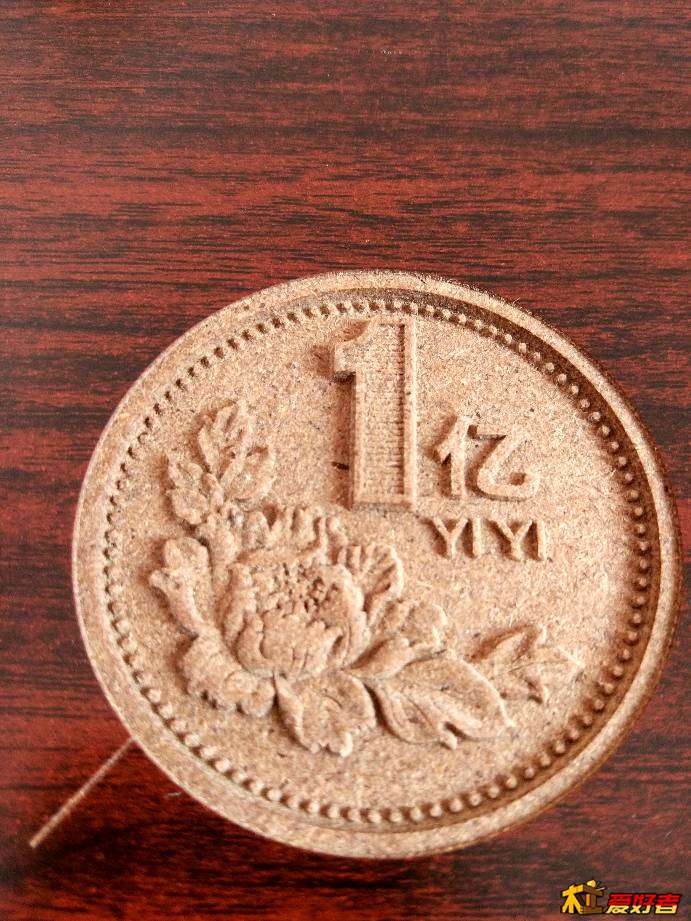

没有好的木料，试雕一个亿，直径60mm,雕完没做处理，就喷点蜡

396435204 · 发表于 2017-12-25 18:45:14

支持
