diy雕刻机

yuxinhui631 · 发表于 2017-12-19 11:59:50

nini21800 发表于 2017-12-18 19:55. [7 A* J4 ?8 h% o' b" R) W7 }5 }
能不能把X轴丝杆和光轴放立柱背面.....

原计划是这样的，后面改了。铝料是整块的太重后面割薄了

nini21800 · 发表于 2017-12-19 13:57:35

本帖最后由 nini21800 于 2017-12-19 14:01 编辑

你那个立柱不是型材的吗...
这种，光轴和丝杆装到型材背面，其它还是一样正面。只是这样装可能上面的一根型材可能装不上了。


yuxinhui631 · 发表于 2017-12-19 22:06:14

nini21800 发表于 2017-12-19 13:57, y& n/ v6 C+ G9 ?7 f, ^/ e4 ^
你那个立柱不是型材的吗...
7 V, [/ I3 q6 @这种，光轴和丝杆装到型材背面，其它还是一样正面。只是这样装可能上面的一根 ...

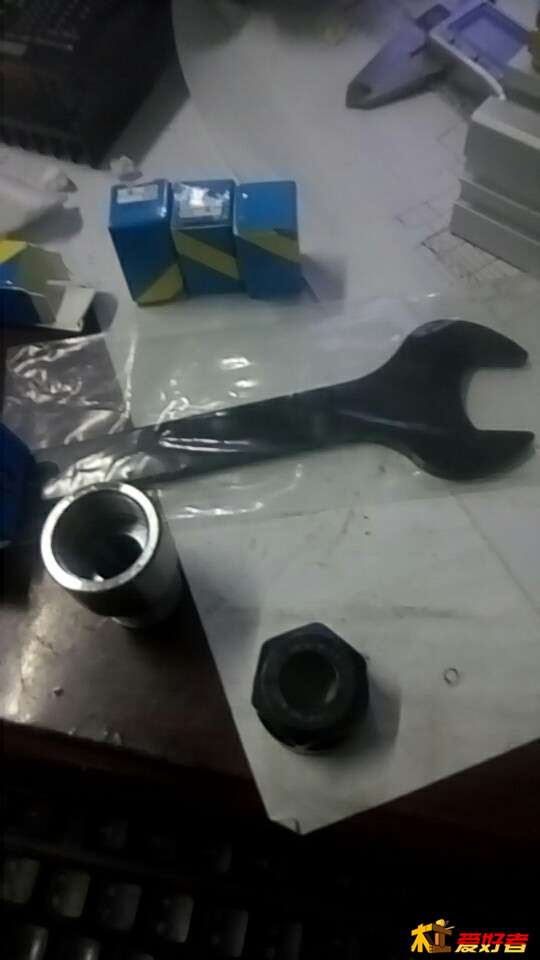

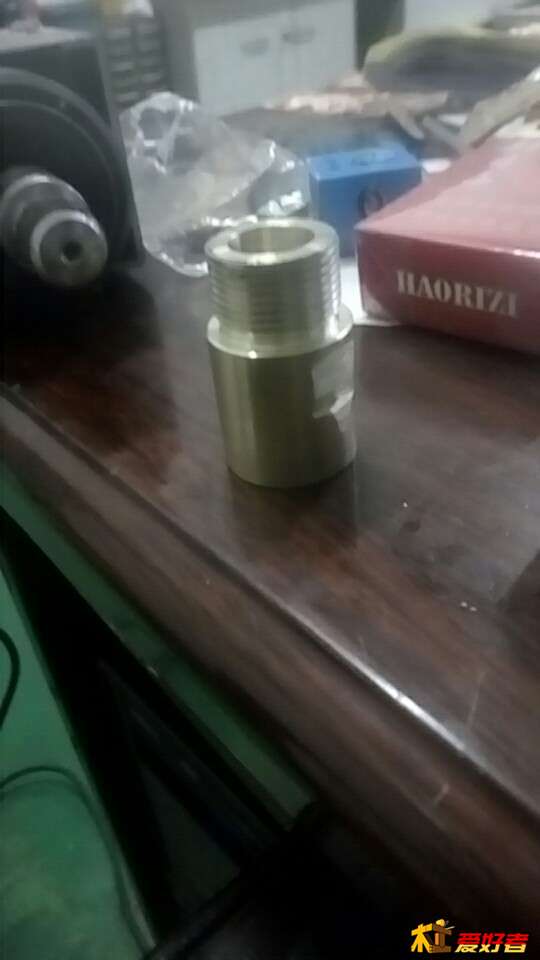

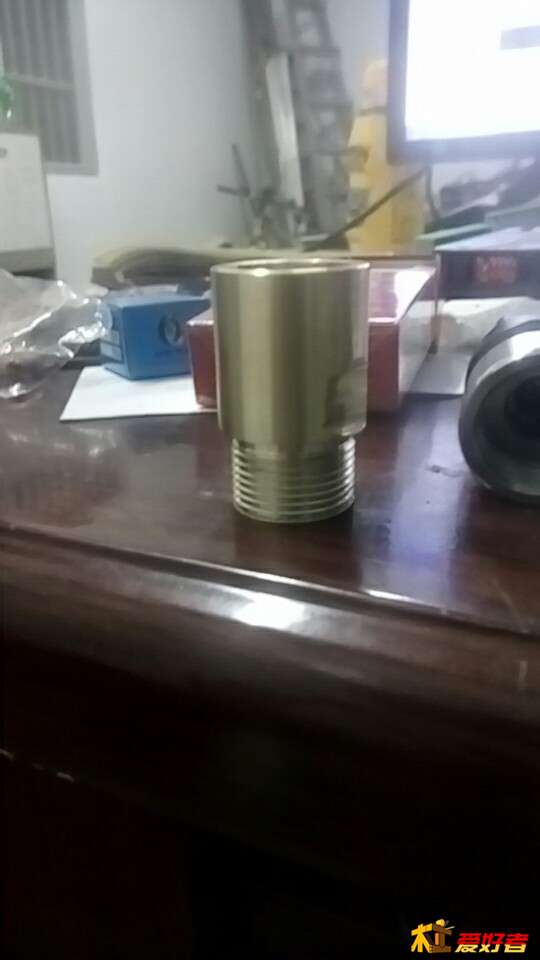

折腾到现在那个铜的转接头（m16*1.5转m22*1.5）车了3个小时，太久没用车床。装起来同心度打表-+0.03.算是满意吧，明天开始做电控和挡灰尘的。

yuxinhui631 · 发表于 2017-12-19 22:16:06

nini21800 发表于 2017-12-19 13:57
1 } q% \. Y- M0 U5 Z( x" L3 E你那个立柱不是型材的吗...0 A5 t0 r ]6 |% t. p
这种，光轴和丝杆装到型材背面，其它还是一样正面。只是这样装可能上面的一根 ...

当时预计是这样装的，座子这样做的太重，我的座子是做的，不是买的

nini21800 · 发表于 2017-12-20 07:59:30

能车到0.03很不错啊.....期待你的作品.

yuxinhui631 · 发表于 2017-12-20 12:05:30

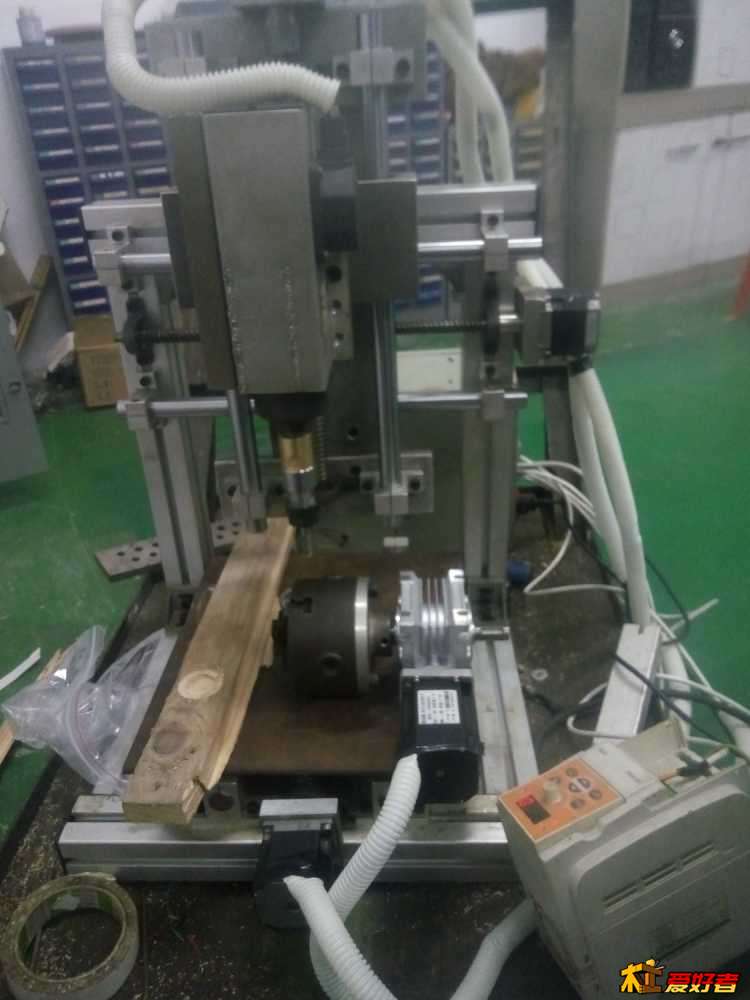

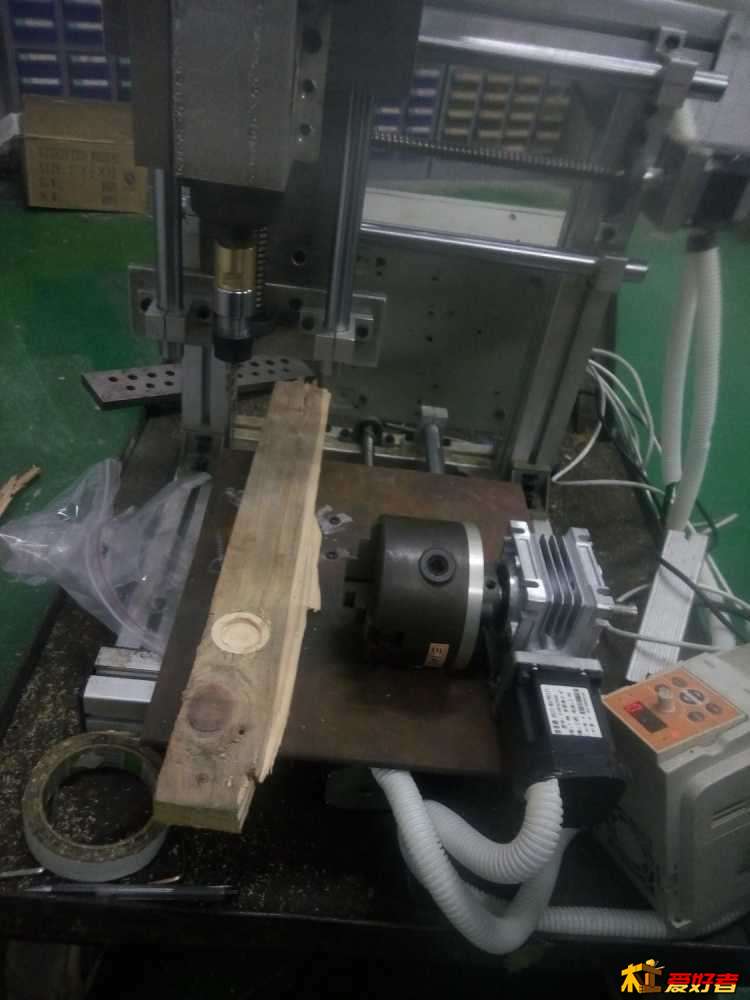

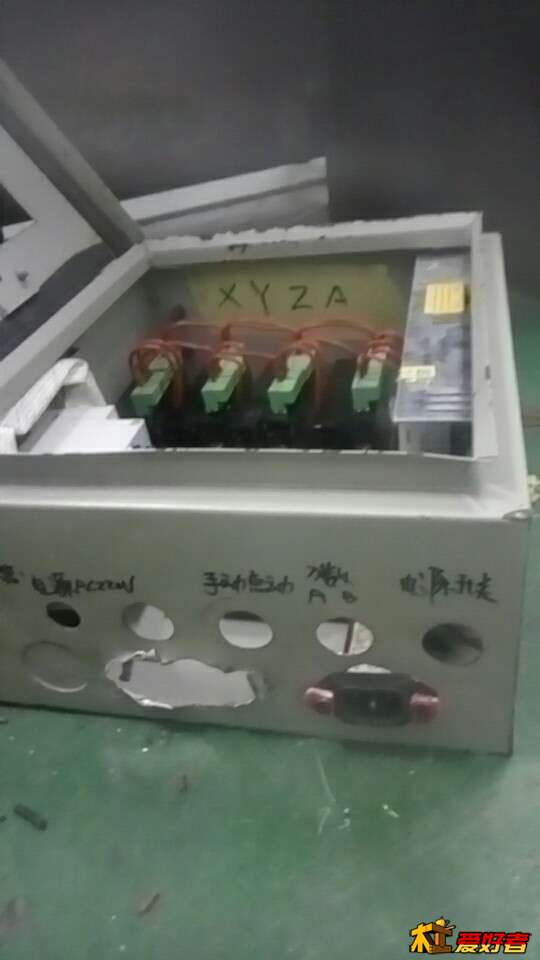

打算这样摆，变频器放外面。放里面可能会干扰。

yuxinhui631 · 发表于 2017-12-20 12:07:25

yuxinhui631 发表于 2017-12-20 12:05
t$ v% d4 x6 P' H/ c5 k+ F打算这样摆，变频器放外面。放里面可能会干扰。

主要空间不够，有大电箱太大500*600*120，不想做的太笨重

yuxinhui631 · 发表于 2017-12-20 21:11:44

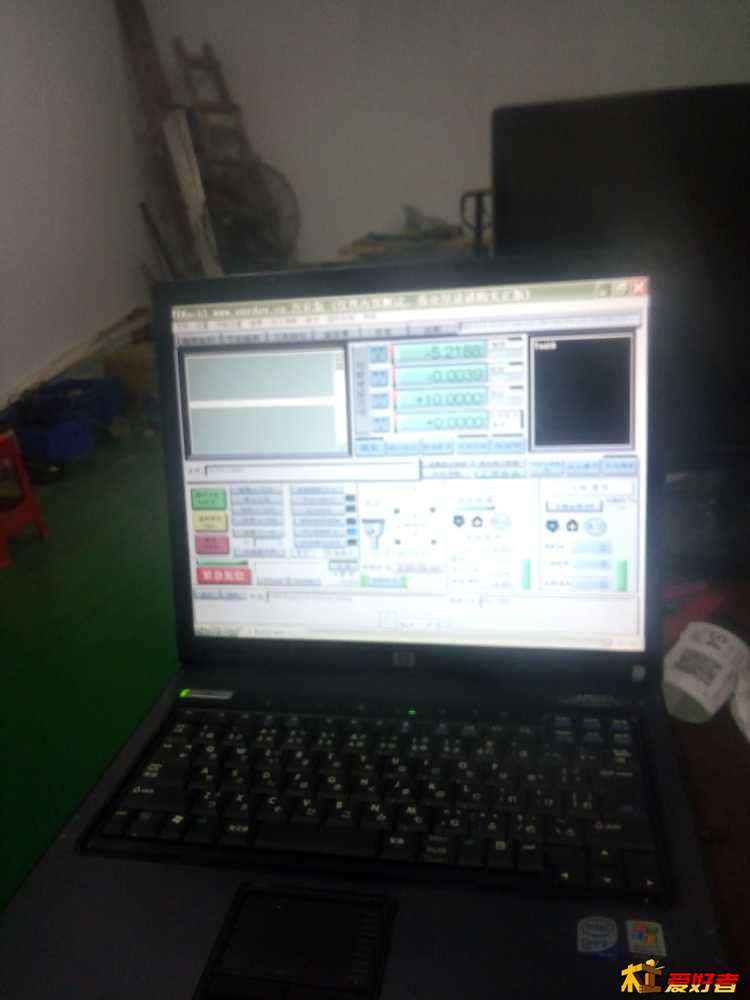

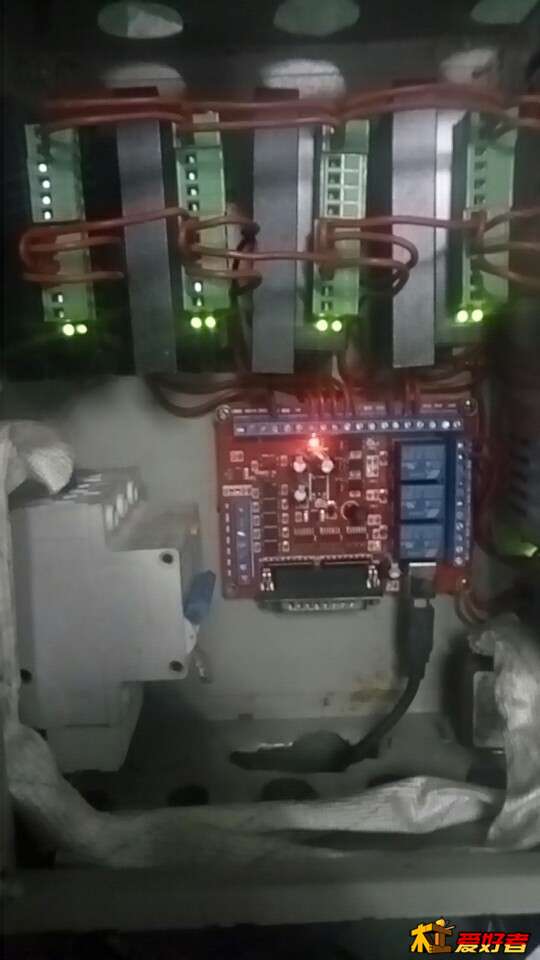

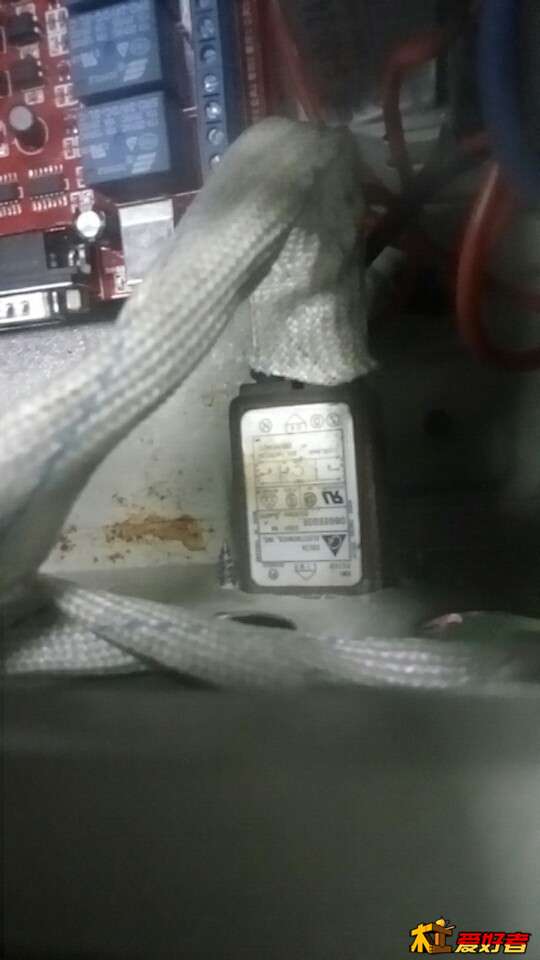

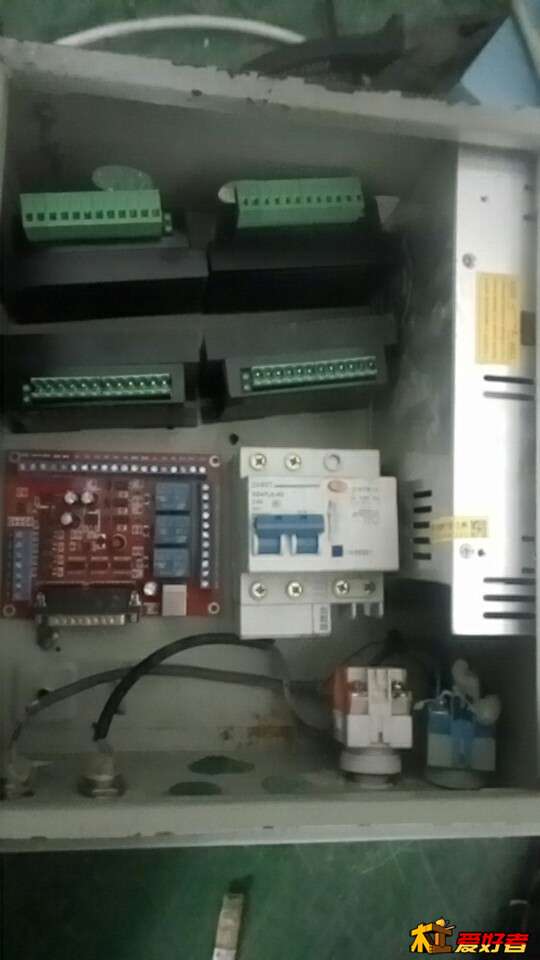

电控算完工了，限位还没做，打算调试好后再做。等下调试系统，买的二手笔记本带打印口的。经过我的了解usb的连接通讯有时候会失灵卡顿的情况，不是说USB不好主要是因为这个班便宜，当时一下买了5块，不超过30.手上还有一块维宏的卡，维宏的要用台式机，维宏在试板时经常出现通讯失败，控制正常。mach3比较稳定不知道雕刻浮雕怎么样，维宏雕浮雕好像不错，所有我使用打印口的接头。（除非是工业级的电脑应该是变频器干扰造成的，我手上刚好13年在其他工控设备上拆下来的滤波器，不知道有没有用反正装上去了

）。

yuxinhui631 · 发表于 2017-12-21 14:47:02

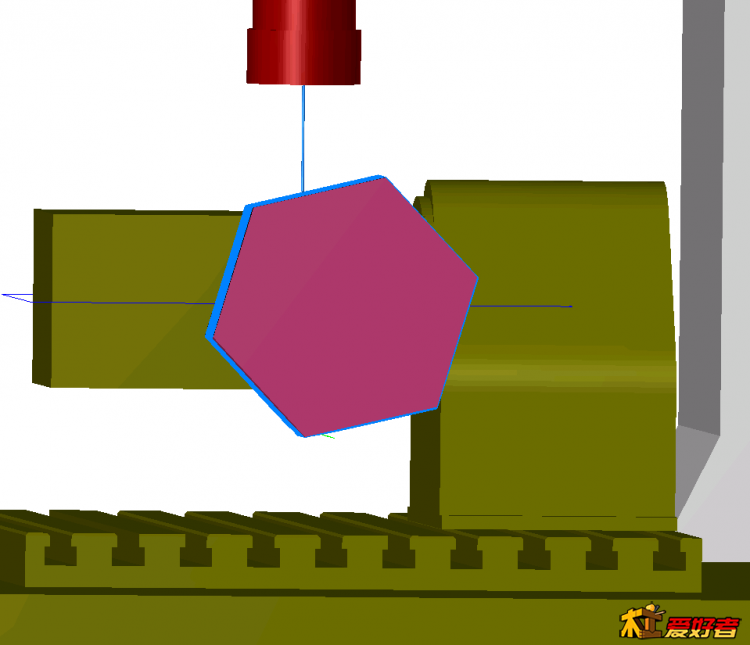

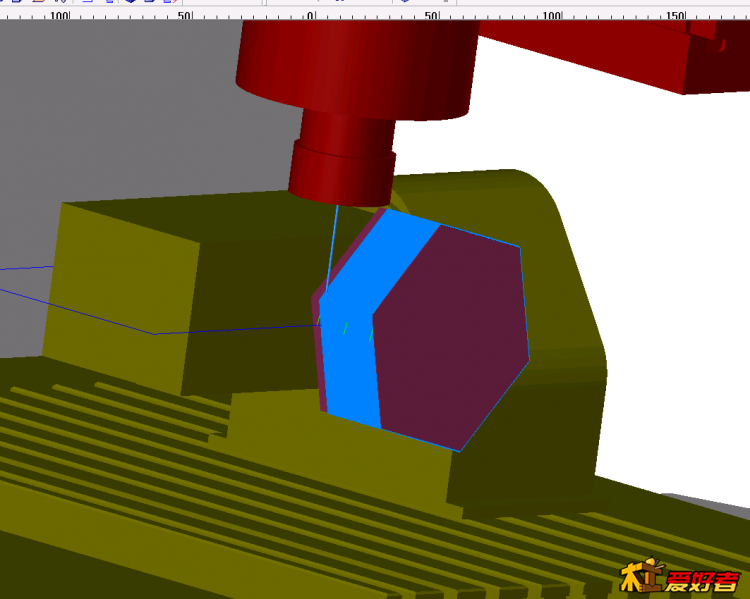

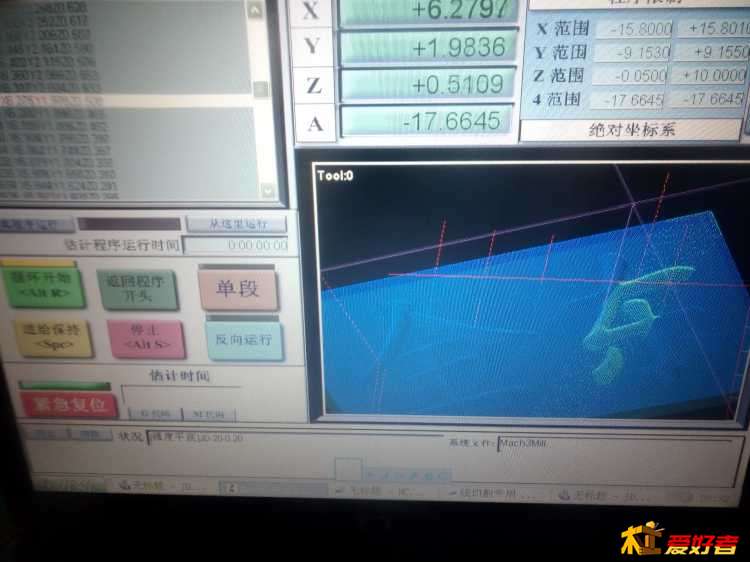

file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\838531018\QQ\WinTemp\RichOle\WQTTB0X3O`78IA7)V1~F{X8.png试了下4轴的编程联动雕刻。对于画浮雕我不会。有待提升。昨晚准备调试系统发现通讯线不不一样，停止调试，明天可以到手，

yuxinhui631 · 发表于 2017-12-21 14:49:08

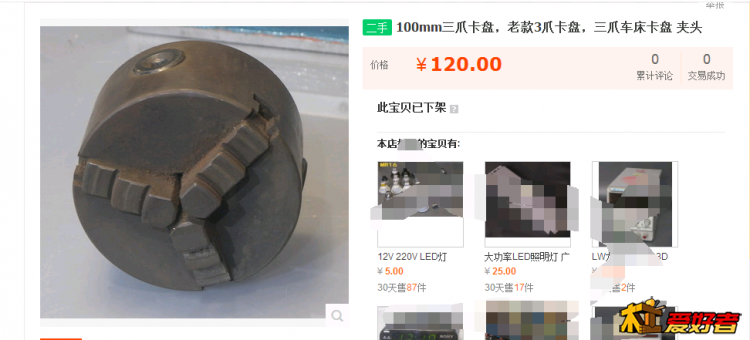

网上120买的三爪盘A轴用

yuxinhui631 · 发表于 2017-12-23 13:51:44

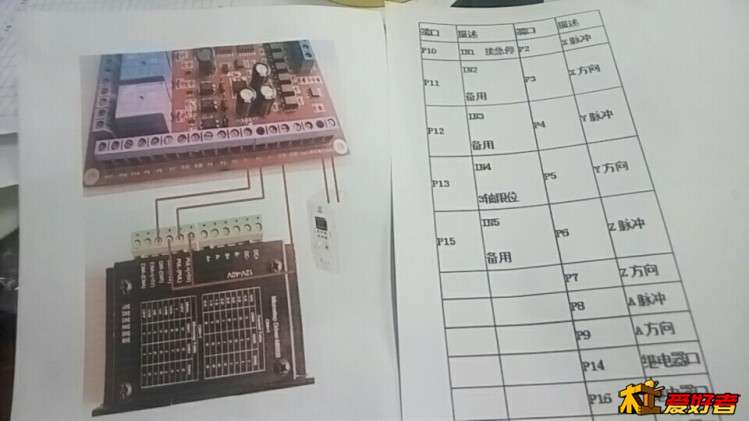

系统通讯电机转动正常，主轴控制正常，使用的是继电器方式，由于变频器找不到说明书网上也找不到相关的资料，所以使用继电器方式，不能使用模拟输出方式有点遗憾。接口板上有3个继电器可以使用。还没有连接机架运动。晚上接起来应该可以雕字

yang303165621 · 发表于 2017-12-23 23:18:05

我的和你差不多也是型材，

yang303165621 · 发表于 2017-12-23 23:23:00

支撑座怎么不用Ek和EF

yuxinhui631 · 发表于 2017-12-25 11:44:56

yang303165621 发表于 2017-12-23 23:23
2 h, h F* n% v- Z8 C支撑座怎么不用Ek和EF

这个确实要更改，用这种轴承座有很大的弊端，抛小刀可能雕出来很毛糙，刚性不足，轴承有间隙，系统上有消除间隙的设置，但是跑起来感觉卡顿，

yuxinhui631 · 发表于 2017-12-25 12:13:13

本帖最后由 yuxinhui631 于 2017-12-25 21:53 编辑

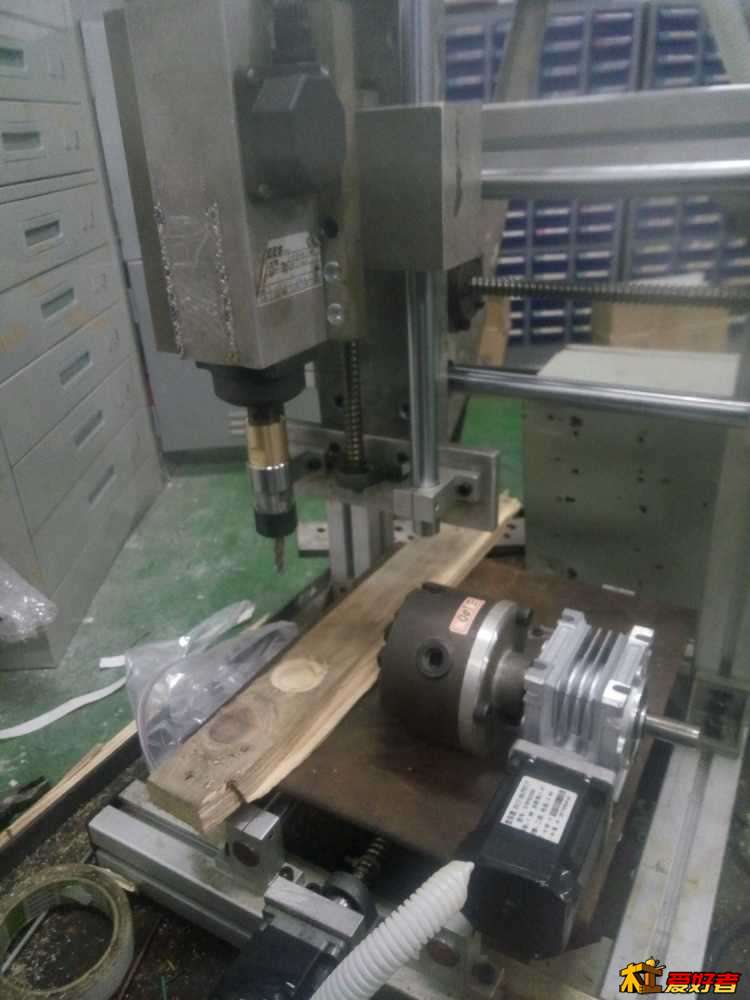

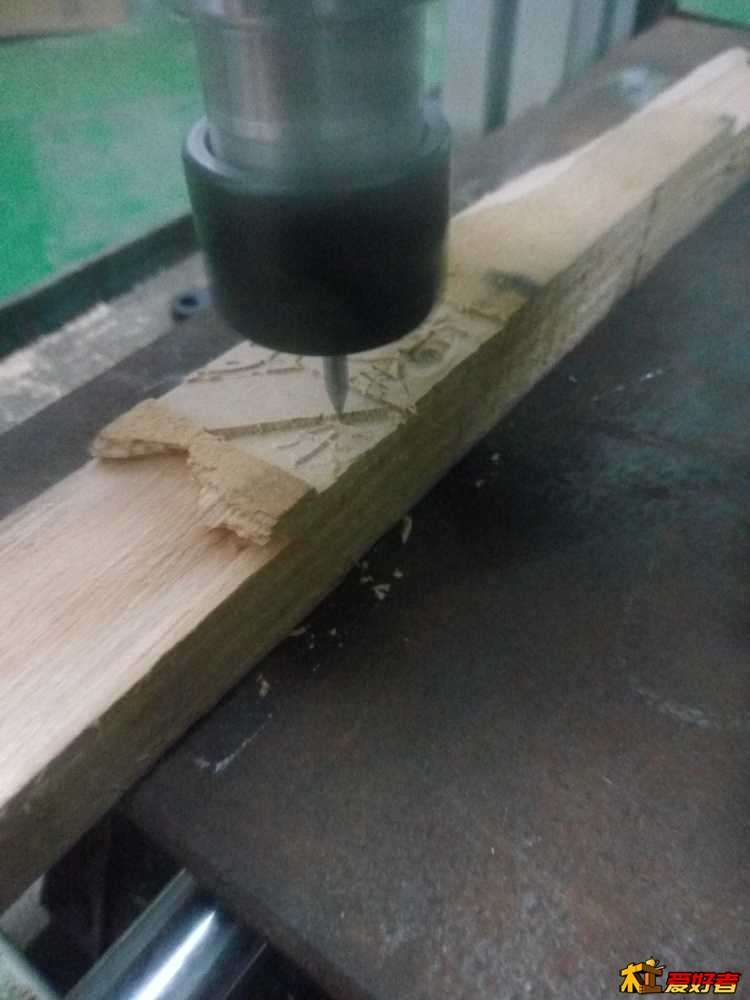

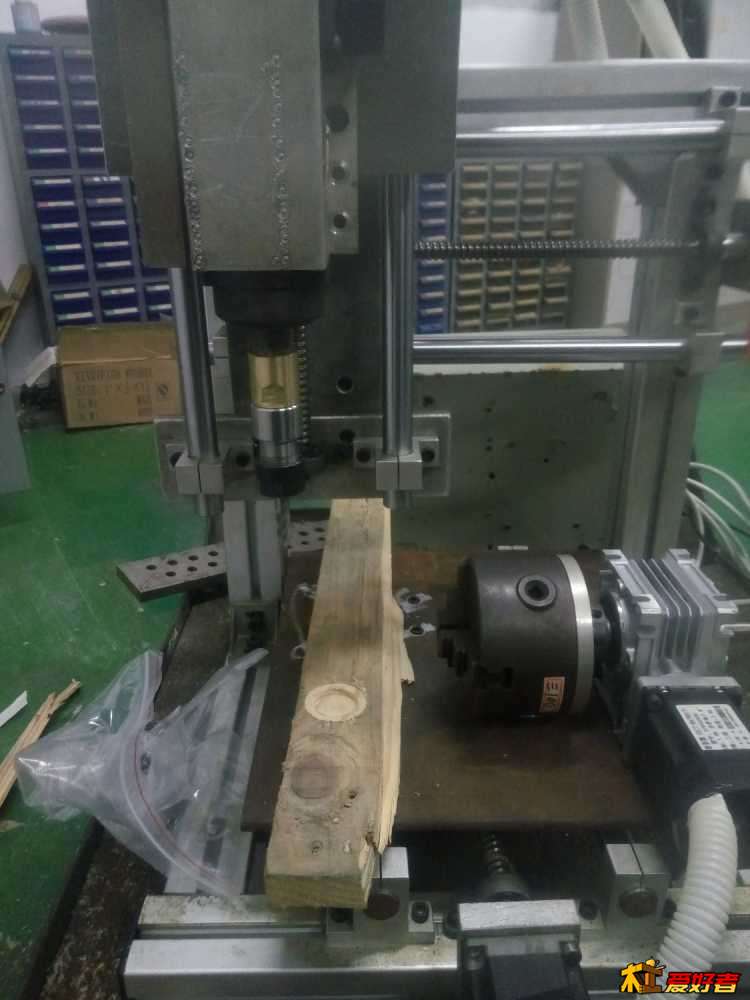

算是完工了，前面调试的时候，出了好多问题。主要是干扰的问题呢？那个各轴都很卡就是抖动。刚开始以为笔记本控制不行，后面有折腾台式机，主板自己有电源有花了20块钱买了个40g硬盘装系统20,反正出了浪费了一天时间过程不多说了。后面他有两路电路输入的。把控制板上面的另外一组隔离输入关掉之后正常。雕刻了一下木头。正常。速度也跑的起来。过几天上浮雕。看一下效果怎么样？辛苦，我的狗了陪我一晚上。不过有点成绩，心里面还是挺开心的。

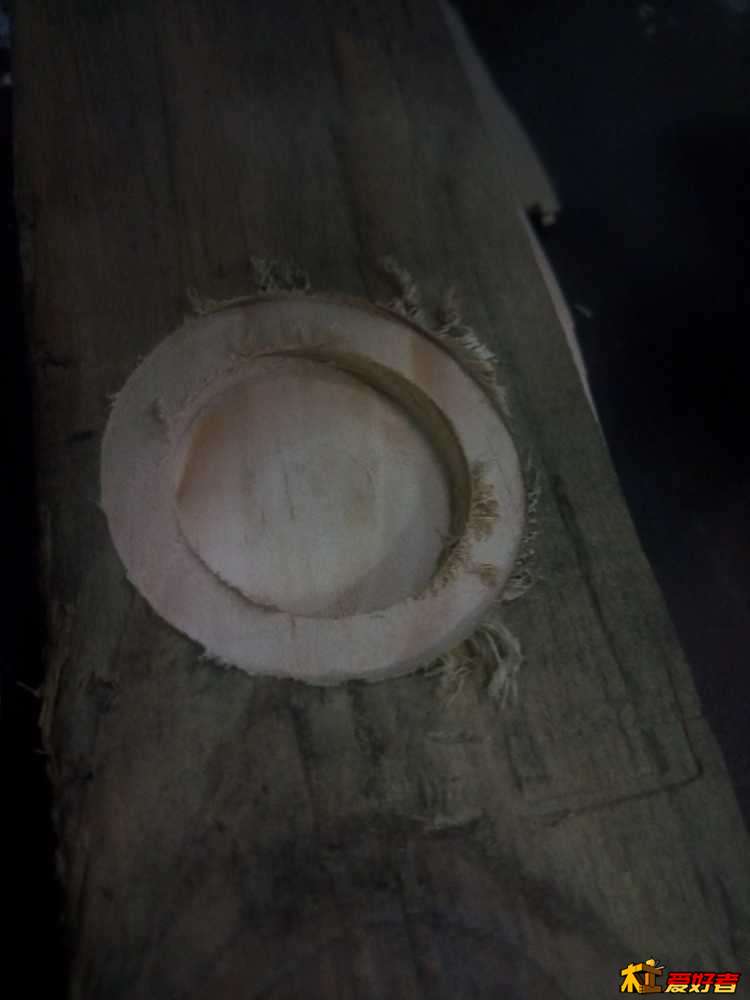

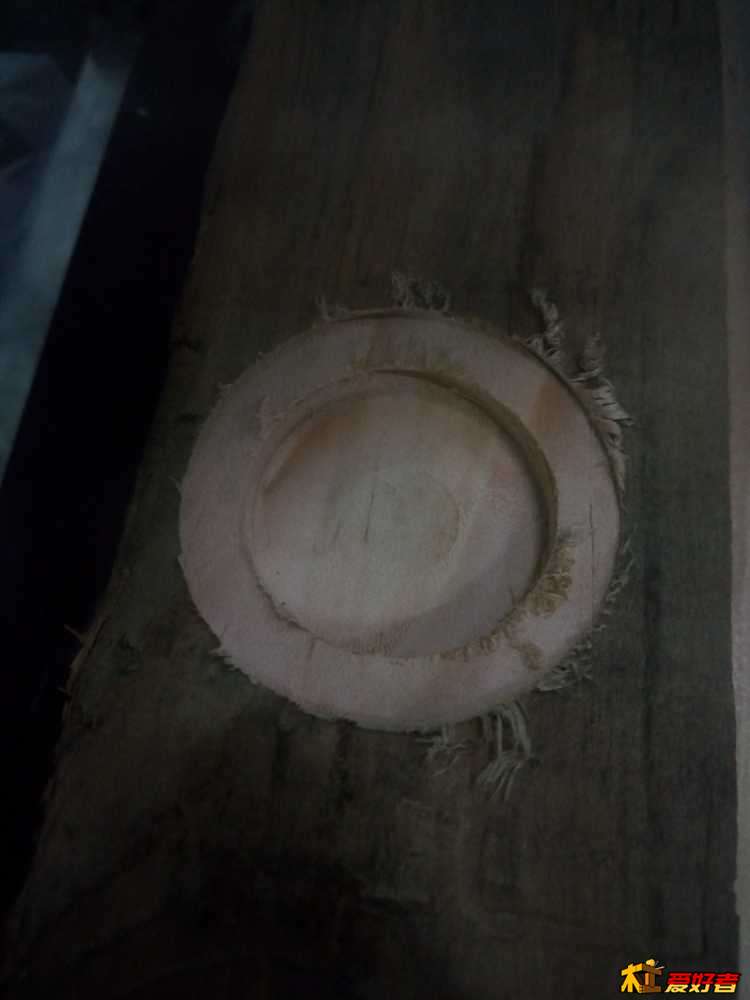

雕出来，好，小刀不知道怎样。把字做成浮雕试了下，木头没弄稳
