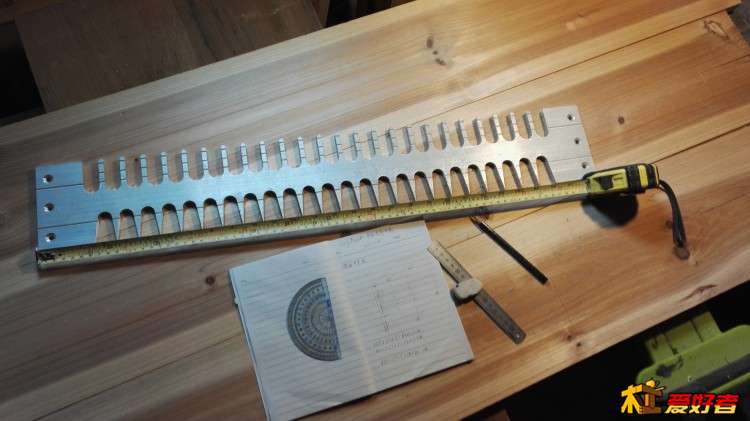

买了论坛高手改进版的卜派24寸齿板，一直铺尘，期间只用u型齿做过指接榫。一直想试手卜派全透的燕尾榫，这次终于得偿所愿

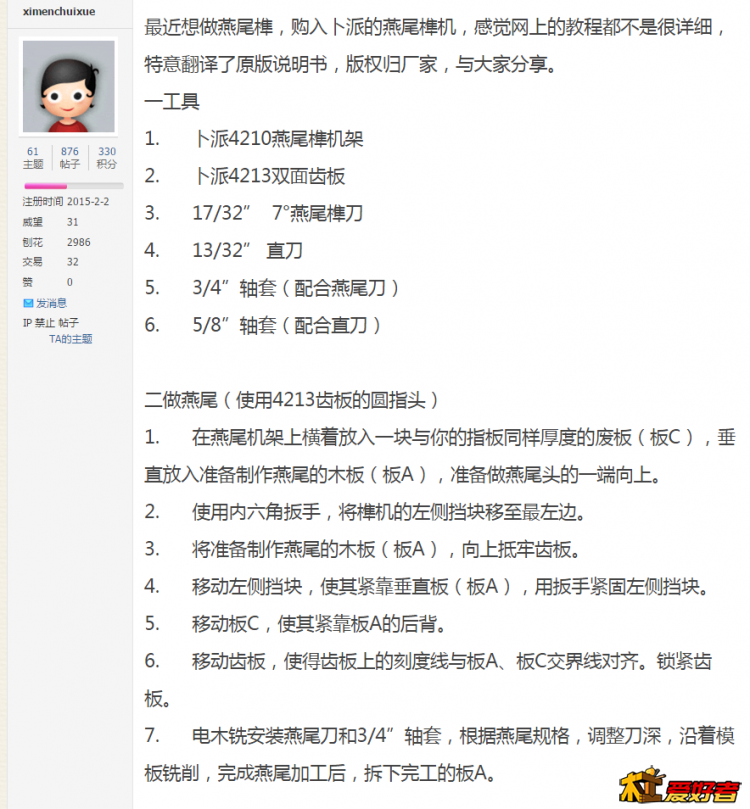

做之前先查了一下论坛的帖子，只发现只有数据贴和犹抱琵琶半遮脸的帖子。引用一下木友的数据贴，刀和轴套按照这个配就可以了

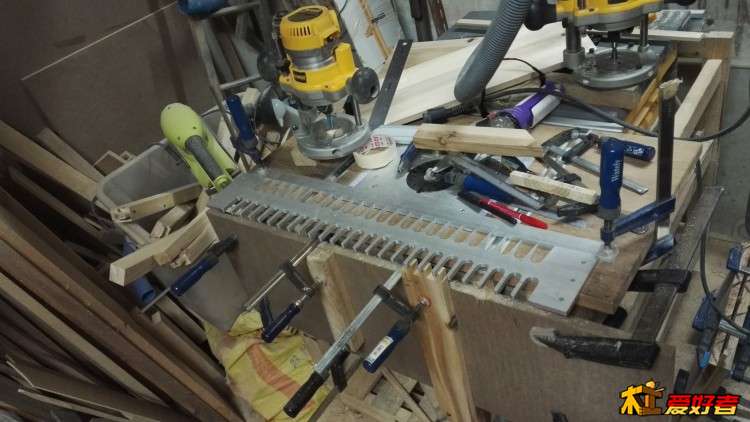

由于没有24寸的机架，只能借助木工桌来搞，给没有卜派机架的木友试下水，发现只要对好平面和垂直，基本没问题，下面是一整块的密度板，比较平整，齿板飘出木工台一些，防止刀具碰到木工台，飘出的齿板前后要和密度板保持一致的距离，这样基本就和原厂的卜派机架差不多了

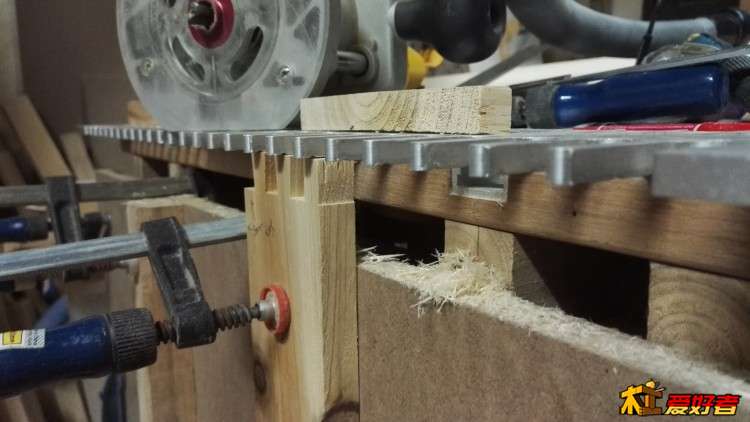

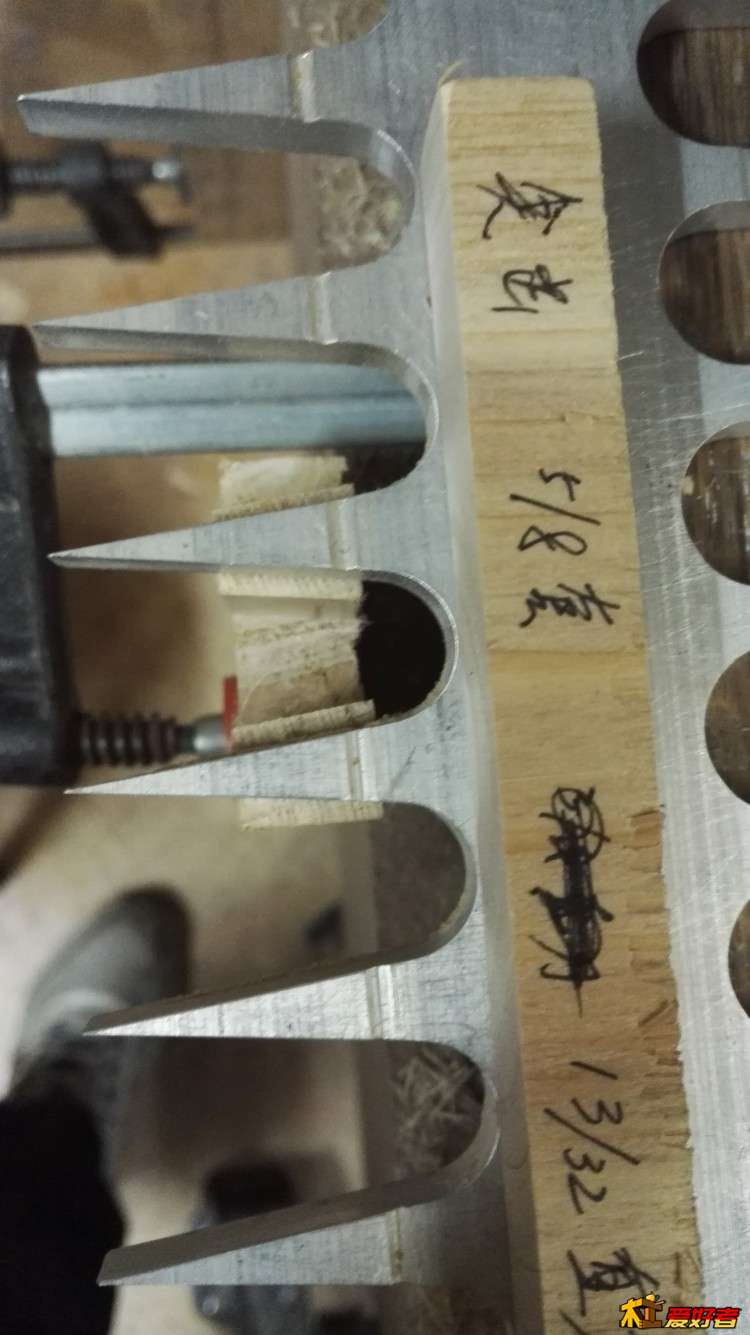

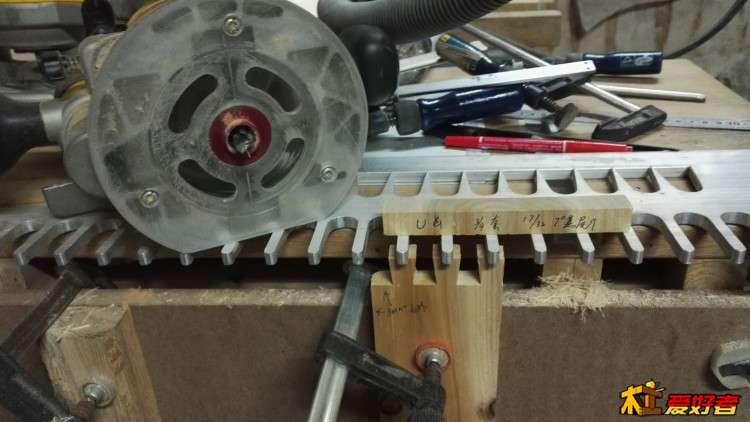

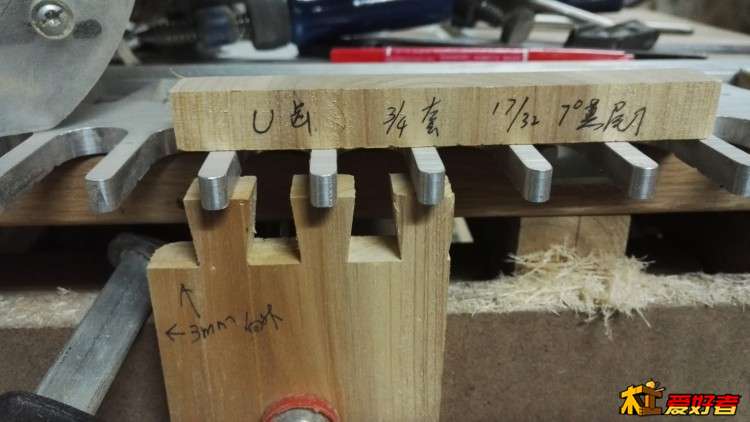

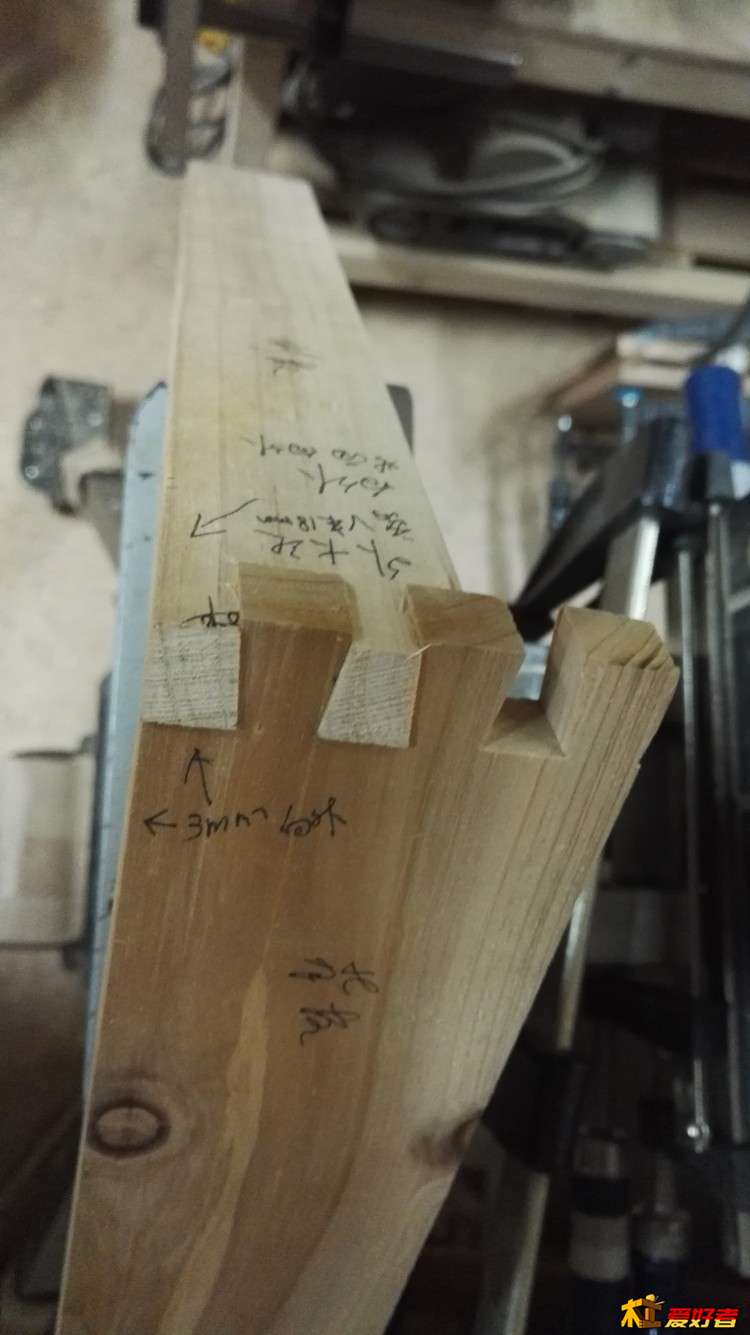

调好机架和齿板之后就实战了，怕木友搞错，将数据都写在木条上，燕尾榫头，侧看是燕尾，垂直看是矩形，轴套和u型齿紧密，刚刚好，木板和左面的u齿边，我留了3mm的距离，出来刚好一个卡位。

注意！这个榫头的大小会因燕尾刀下沉的深度而发生大小的变化，所以建议木友先根据木料定好铣刀突出的深度再测试，因为这个榫头的大小会影响到榫座的大小。

本来这个齿板是可以做很厚的木板的，可惜做齿板的高手忘记了燕尾刀只有19mm的刃高，所以，木板只能在19mm厚度以内，超出的话燕尾刀不够长

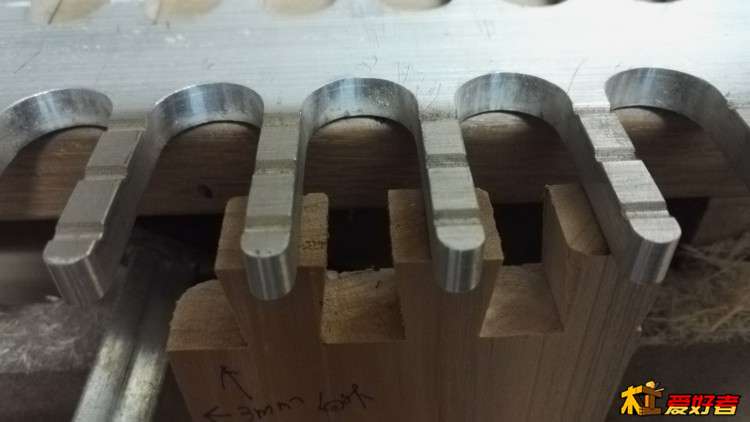

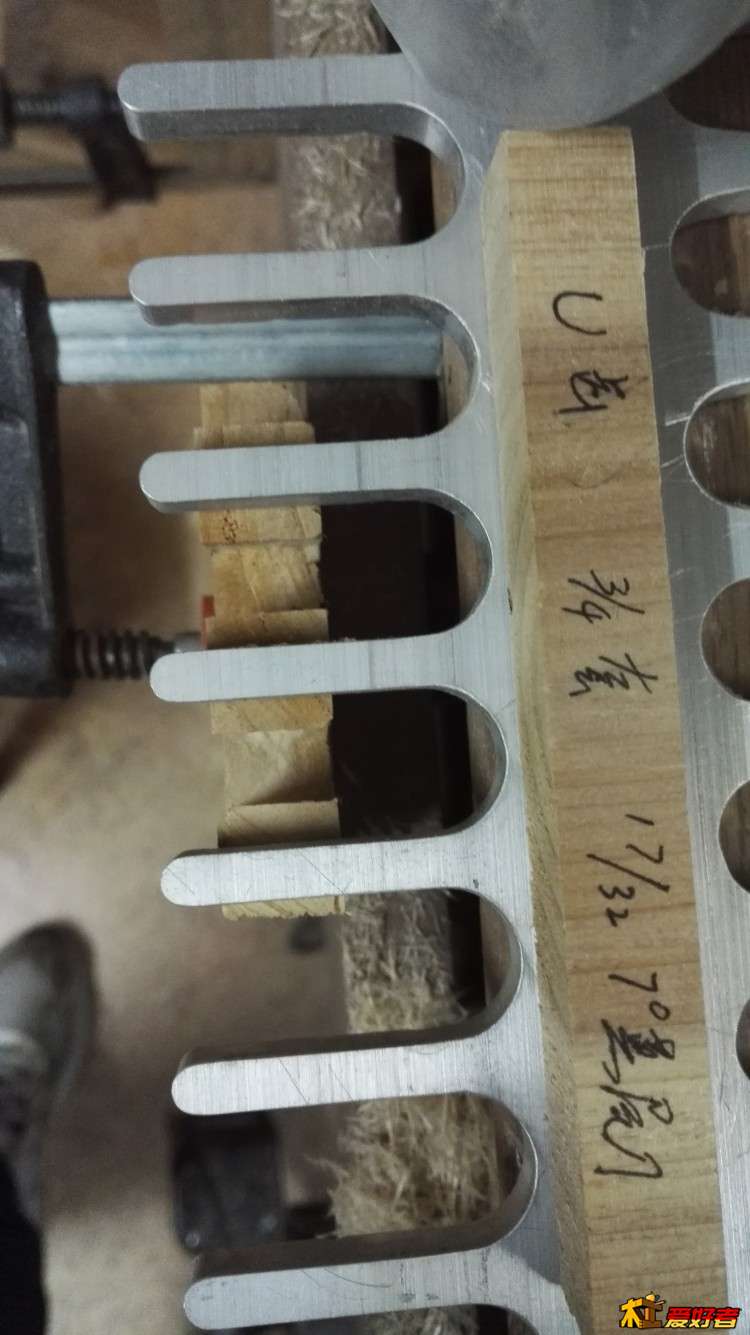

用u齿制作榫头，榫头大小是燕尾刀下沉来变化的，刀突出越多，榫头就越大。

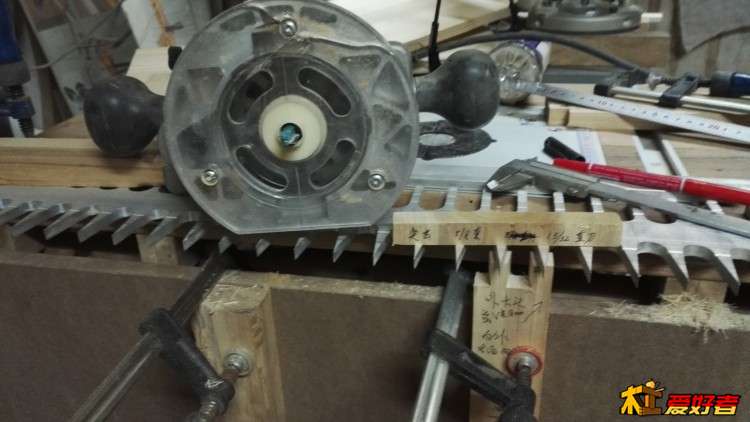

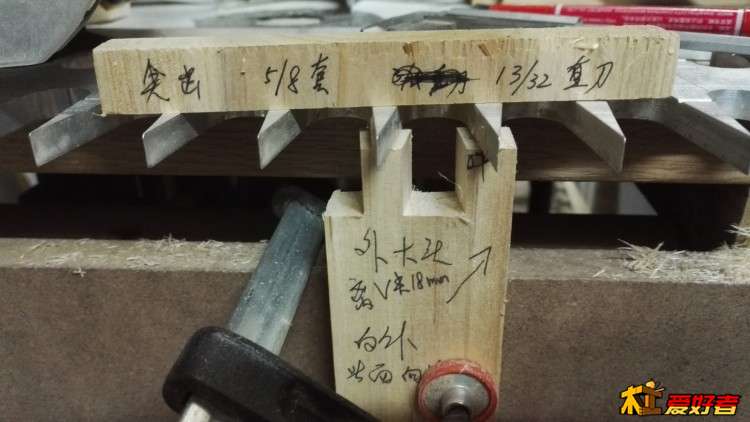

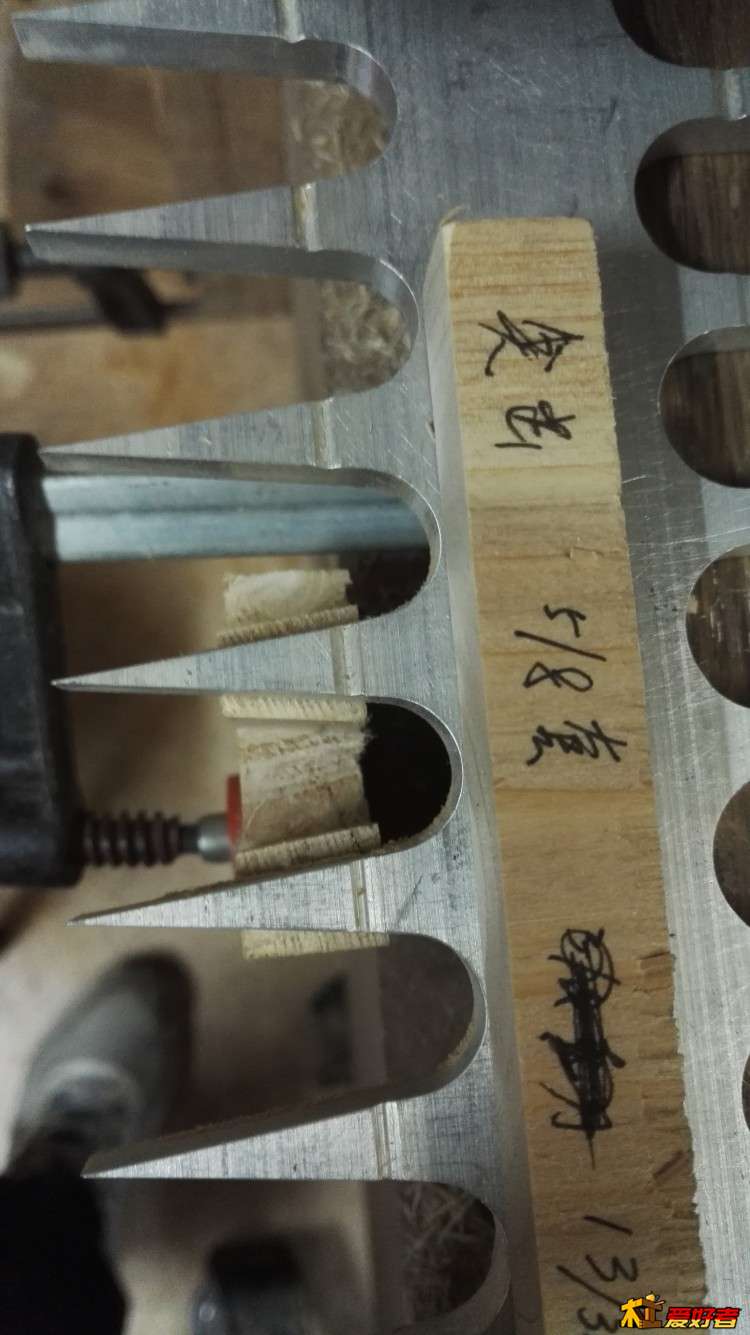

而v型齿的变化则在齿板和木料之间，当然直刀下沉的深度也要大于木料的厚度，否则榫头会浮在榫座的外面，

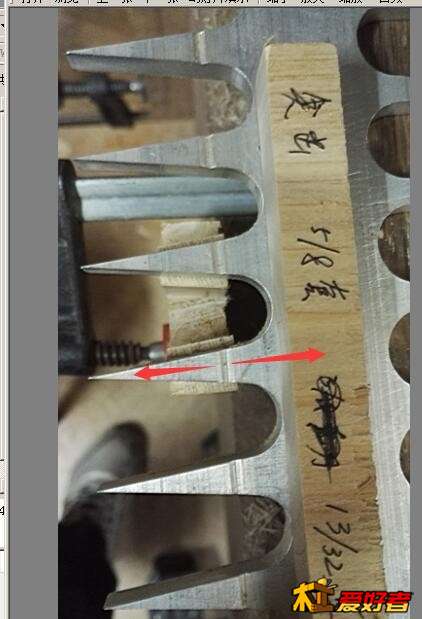

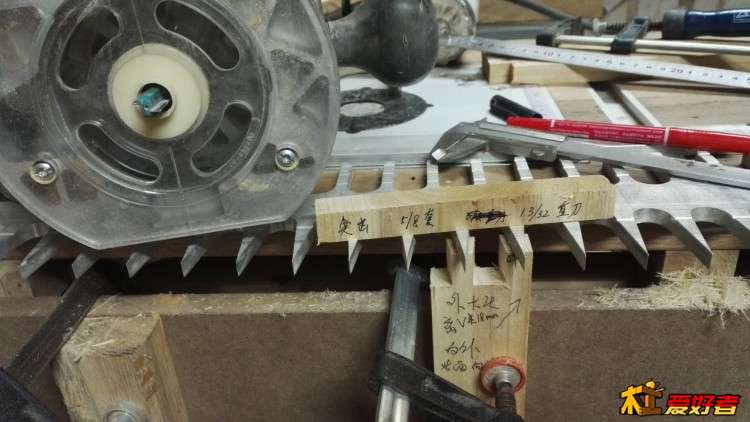

榫座的变化是通过v齿按红色箭头移动来变大变小，v齿上的参考线仅仅参考用的，木板的边缘要在参考线前后移动，才能调出适合榫头大小的榫座，所以，建议木友做之前最好用厚度相同的木板进行测试，而且先做榫头，再调榫座会方便一些
