求助（集尘器改遥控）

tsindg

集尘器型号:博特FM300B。
集尘器还是能遥控或者联动才方便。
原先机器上装着一个电磁开关，直接插遥控插座不管用。
现在我把电磁开关拆掉了，可是里面的线不会接。
询问艺品木坊，客服说帮我去问技术，然后就没有回音了。
有没有高手来指点一下，该如何把电线跟电机直接接通？

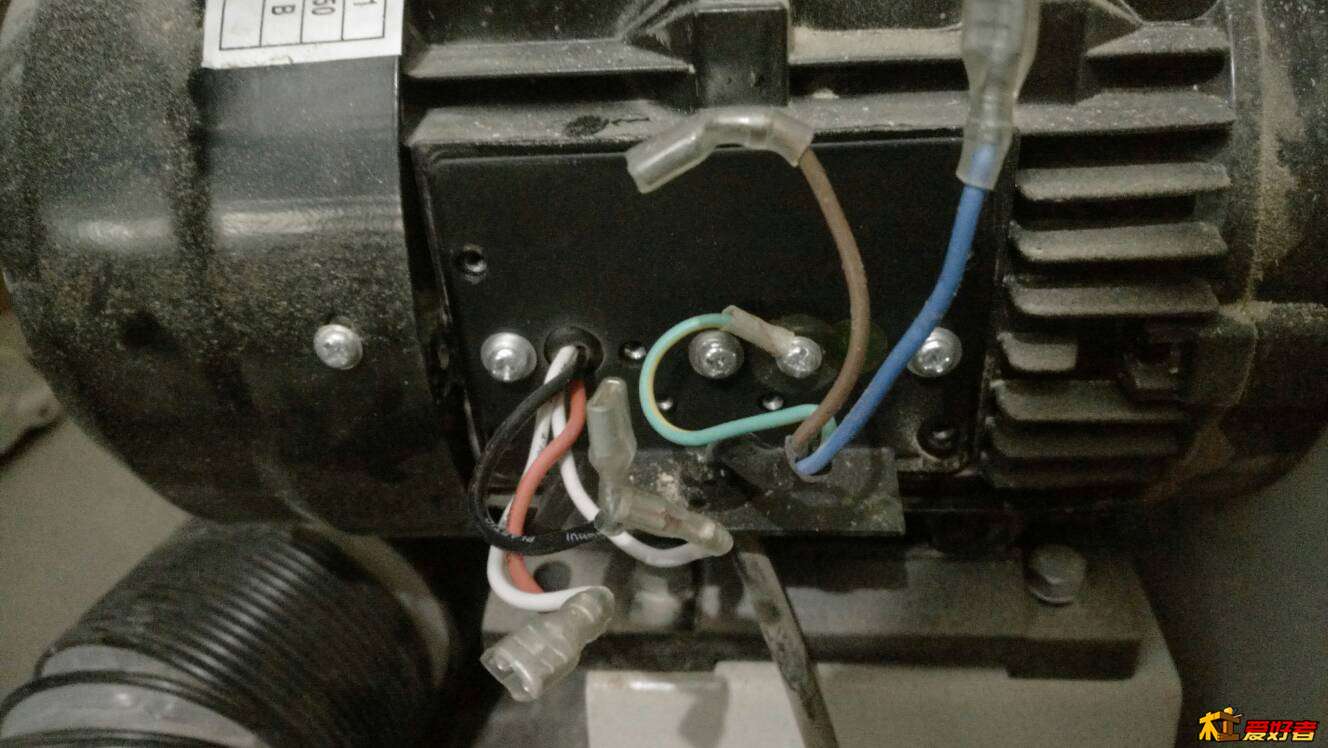

图中右边蓝绿灰三根线是接插头的，左边红白黑白四根线是从电机里面伸出来的。

双持米沃奇

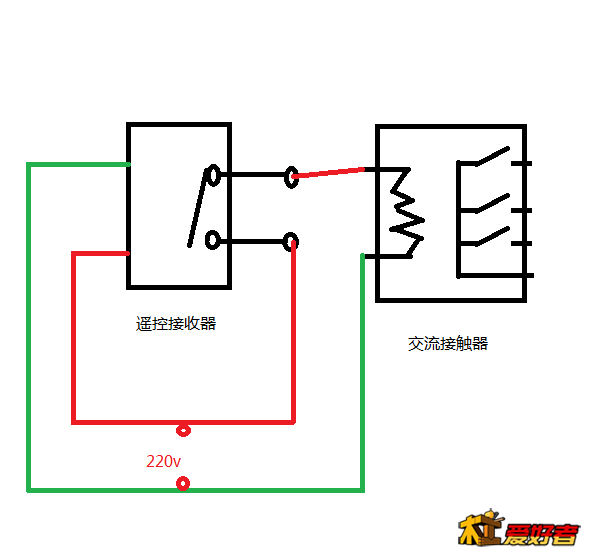

电流开关接交流接触器联动接法。

xroc

电机的标牌发来看看

tsindg

xroc 发表于 2017-12-15 10:23
电机的标牌发来看看

呃……忘了拍，回头我去拍一下

zyxj

tsindg 发表于 2017-12-15 10:42
呃……忘了拍，回头我去拍一下

画图不易

tsindg

zyxj 发表于 2017-12-15 10:53
画图不易

就是不知哪根线是哪根线啊

数码家园

千不该万不该直接拆掉。不明白的东西拆之前要先拍照

tsindg

xroc 发表于 2017-12-15 10:23
电机的标牌发来看看

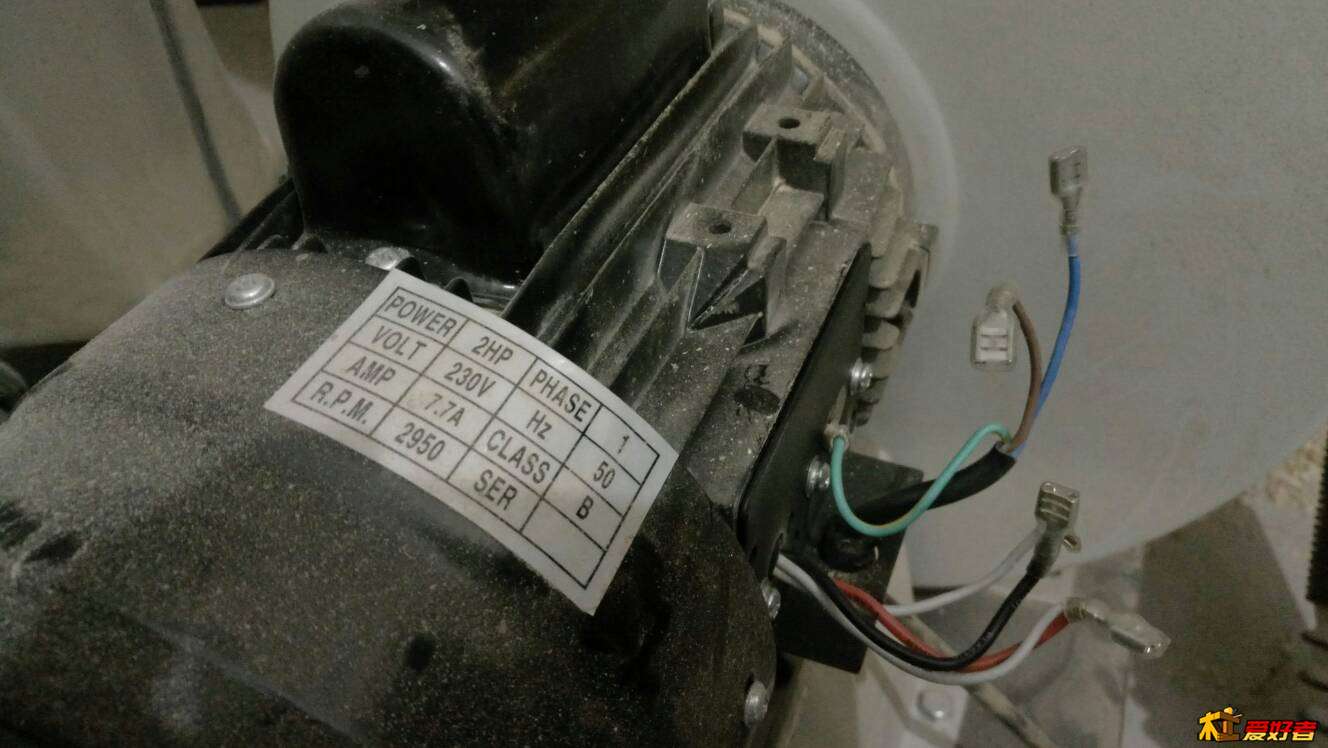

没找到标牌，只有这个东西

xroc

tsindg 发表于 2017-12-15 12:29
没找到标牌，只有这个东西

帮不到你了

zyxj

蓝色和两根在一起的接，棕色和黑接  正传，棕色和白接 反转。ok
实在不行送给我吧，给你钱。

tsindg

zyxj 发表于 2017-12-15 15:13
蓝色和两根在一起的接，棕色和黑接  正传，棕色和白接 反转。ok
实在不行送给我吧，给你钱。

按你说的蓝色和两根接，棕色和黑色接，用电表测了是短路啊

zyxj

不短路不正常呢，呵呵！
电机内阻很小的哦，朋友，你看看，是不是所有的线之间是不是都短路了。

tsindg

zyxj 发表于 2017-12-22 08:05
不短路不正常呢，呵呵！
电机内阻很小的哦，朋友，你看看，是不是所有的线之间是不是都短路了。

按你说的接没问题了，非常感谢

smartant

直接买个遥控开关就可以了吧？

tsindg

smartant 发表于 2017-12-25 14:44
直接买个遥控开关就可以了吧？

因为原先机器上装的是电磁开关，断电后就断开了，遥控开关再接通也没用
