这个双控开关让我很迷茫

13421349847

这电路有多少大师会接

胡天意

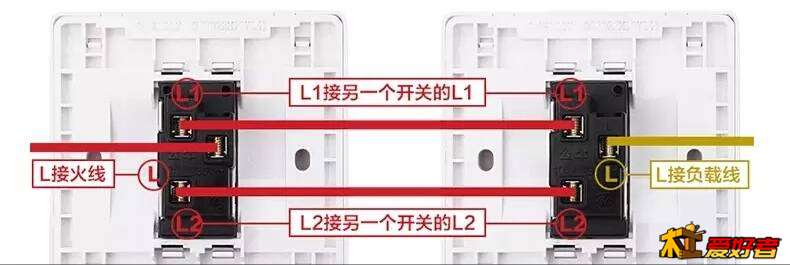

看下这张图片就明白了!
' D! k' y: D7 L* A0 Y3 k" }

光头滑板军

13421349847 发表于 2017-12-7 22:28
这电路有多少大师会接

9 W! \0 j, h8 |8 z5 u( Y3 y两端单联双控，中间中途开关而已。

472077598

关键是标识有误，楼主把那个按的 白色的用小起子撬出来，直接看看里面的结构就清楚了。
接中间的是L    ，然后 还有2头，一个是L1 ，一个是L2

13421349847

光头滑板军 发表于 2017-12-8 06:27
0 F& D" v* j6 d6 q" }) Y: @% g: I两端单联双控，中间中途开关而已。

- |5 v0 k+ i. u1 S) w4 J好多人  不会

49城

17楼已解决
) `. l# u% L4 q9 r% \+ |

waytin

472077598 发表于 2017-12-8 10:09
关键是标识有误，楼主把那个按的 白色的用小起子撬出来，直接看看里面的结构就清楚了。
接中间的是L    ， ...

/ D- a( d7 [; b# L我是楼主，问题已经解决，使用替换法，发现这种开关不但标识错误，连内部结构都是错误的，（除非它不是普通家用有特殊用途），换了新的双控开关，已经正常。

只是玩玩

一般的双控开关就是如17楼所示，两地能开能停。16楼所示为多地控制，即不限多地点，能开能停，除两尽端用普通双控开关外，中间各点皆用单刀双掷开关。图复杂些，是内部跳线。接线简单双进双出。

472077598

waytin 发表于 2017-12-8 13:34
我是楼主，问题已经解决，使用替换法，发现这种开关不但标识错误，连内部结构都是错误的，（除非它不是普 ...

用电安全要重视，楼主谨慎处理，支持！

糯米小萱萱

万用表测试全部就清楚了
6 Q1 K  ]/ b4 Y, S) T0 c" P

xiqimapi

两个双控啊楼主
& V1 h* b8 l  ^- ~, D) c

xuyaz

13421349847 发表于 2017-12-7 22:28
. O* g. l0 I2 z" A这电路有多少大师会接

, P) K! [: d$ H2 }5 a! t多控罢了，家里卧室都是接的三控。链路2端都用单刀双控，中间的控制开关都需要2刀双控。我是用2个单刀双控改造的，2个开关的翘板在背面相连。这样床头的左右两侧和门口都能控制房间的灯。
- J: J4 t4 c# G$ B( Q0 ?

13421349847

xuyaz 发表于 2017-12-21 15:13
多控罢了，家里卧室都是接的三控。链路2端都用单刀双控，中间的控制开关都需要2刀双控。我是用2个单刀双 ...

中间的开关用普通的双联双控开关  就可以了      好多人还有去买哪些特殊的

真实感

wjw3032

这个很简单的啊
