桌面雕刻机

396435204 · 发表于 2017-12-7 16:52:17

yt188 发表于 2017-12-7 07:55: L: w# O3 k0 H- Y2 s6 l. V3 ^
Z轴的行程小了，实物出来，你就知道了，如果你玩过雕刻机，你可以试试，装上A周，，看看能不能用。

我有雕刻机在用，Z轴100行程，雕刻的东西确实不大，这个机器本身设计行程就不大的，就是雕一些小东西的。

396435204 · 发表于 2017-12-7 16:53:53

946600818 发表于 2017-12-7 09:12
2 T5 g" X5 C( z6 Z1 b不是调的好调不好的问题，两步进用双丝杆，步进干扰或故障时，还有每个驱动内部处理时间等，就会造成不同 ...

感谢提出意见，步进用在双推结构上确实有这样的问题，也想过一个电机通过同步带带动两根丝杆以免发生两个电机不同步出现的问题，但是考虑到同步带有弹性误差现在正在想别的方案

老年杠 · 发表于 2017-12-7 19:03:58

396435204 发表于 2017-12-6 17:22
) d- A, ]$ X2 x( d1 S% X横梁下面是电控箱，这台机把电控箱集成进去了。

牺牲功用为了“桌面”，不妥。

946600818 · 发表于 2017-12-7 19:15:13

396435204 发表于 2017-12-7 16:53
6 n& s0 v4 [' ?. [0 B感谢提出意见，步进用在双推结构上确实有这样的问题，也想过一个电机通过同步带带动两根丝杆以免发生两个 ...

如果有条件用伺服电机哈，这是可行的，电气上的就不明白了，一个信号肯定的，别的太专业了没去了解

396435204 · 发表于 2017-12-7 21:42:47

老年杠发表于 2017-12-7 19:03 8 @* v% t. ]7 T E, o! n: d' }
牺牲功用为了“桌面”，不妥。

嗯，怎么说呢，其实大家选购雕刻机包括我自己总是想着行程越大越好，其实到手后真正有时间玩的机会不是很多，雕的东西大多是一些牌子手把件之类的，我的4060的雕刻机14年到现在雕的最大的就是一根茶盘而已，所以本着节约空间，便于移动为主才设计了这款，后续会有铸铁结构适合雕铣的雕刻机，届时会以性能和功能为主！

396435204 · 发表于 2017-12-7 21:43:46

946600818 发表于 2017-12-7 19:15
- N( }( z+ K- e9 ~0 [' X( q如果有条件用伺服电机哈，这是可行的，电气上的就不明白了，一个信号肯定的，别的太专业了没去了解

感谢朋友能抽时间提供中肯的建议，在下会仔细斟酌的，感谢，感谢！！！

老年杠 · 发表于 2017-12-7 23:16:02

396435204 发表于 2017-12-7 21:42 : u- ]6 Z Y0 q4 F8 G7 t/ ~/ K
嗯，怎么说呢，其实大家选购雕刻机包括我自己总是想着行程越大越好，其实到手后真正有时间玩的机会不是很 ...

正式因为空间问题而不允许太专用的工具或设备.如餐具稀饭锅煲汤锅煮饭锅等等一大家伙。又如专门用来锯切电路板的小台锯，用显微镜改的小台钻等用途窄占地方。

396435204 · 发表于 2017-12-8 00:22:22

老年杠发表于 2017-12-7 23:16 6 R) }& b, t$ a" V4 z; A
正式因为空间问题而不允许太专用的工具或设备.如餐具稀饭锅煲汤锅煮饭锅等等一大家伙。又如专门用来锯切 ...

你这样考虑也无可厚非，仁者见仁智者见智罢了！

396435204 · 发表于 2017-12-8 18:43:22

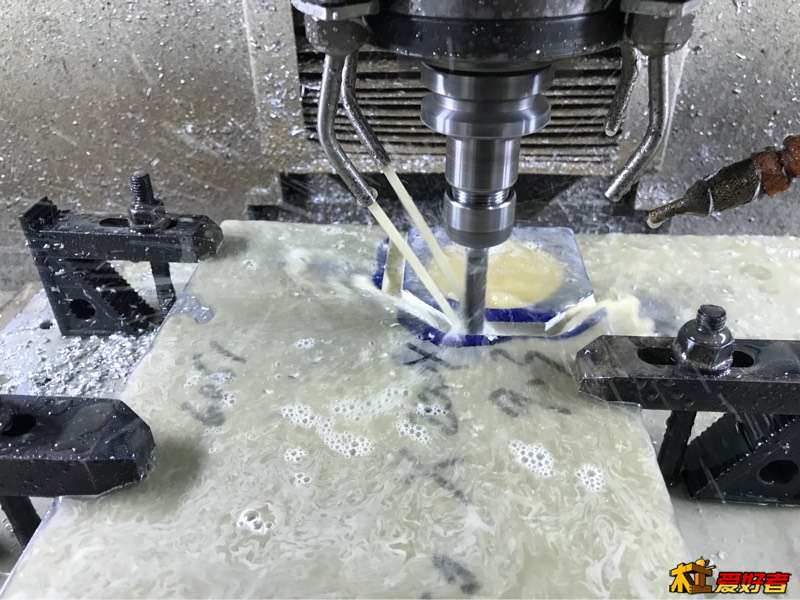

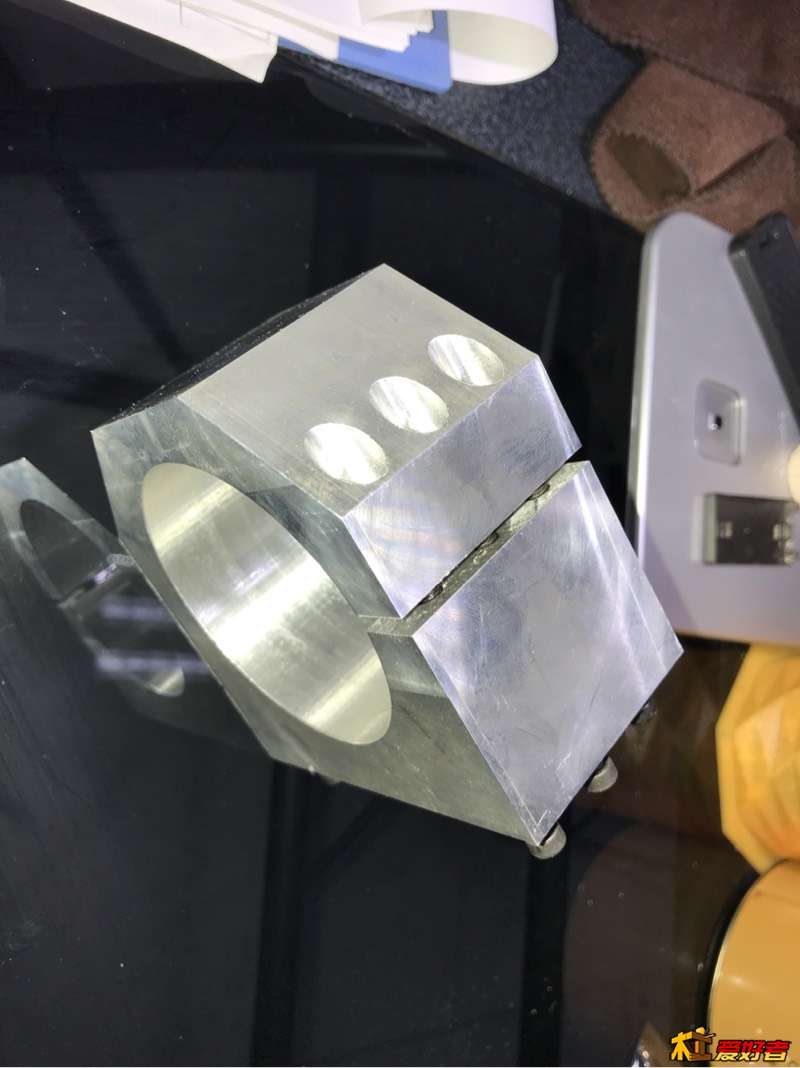

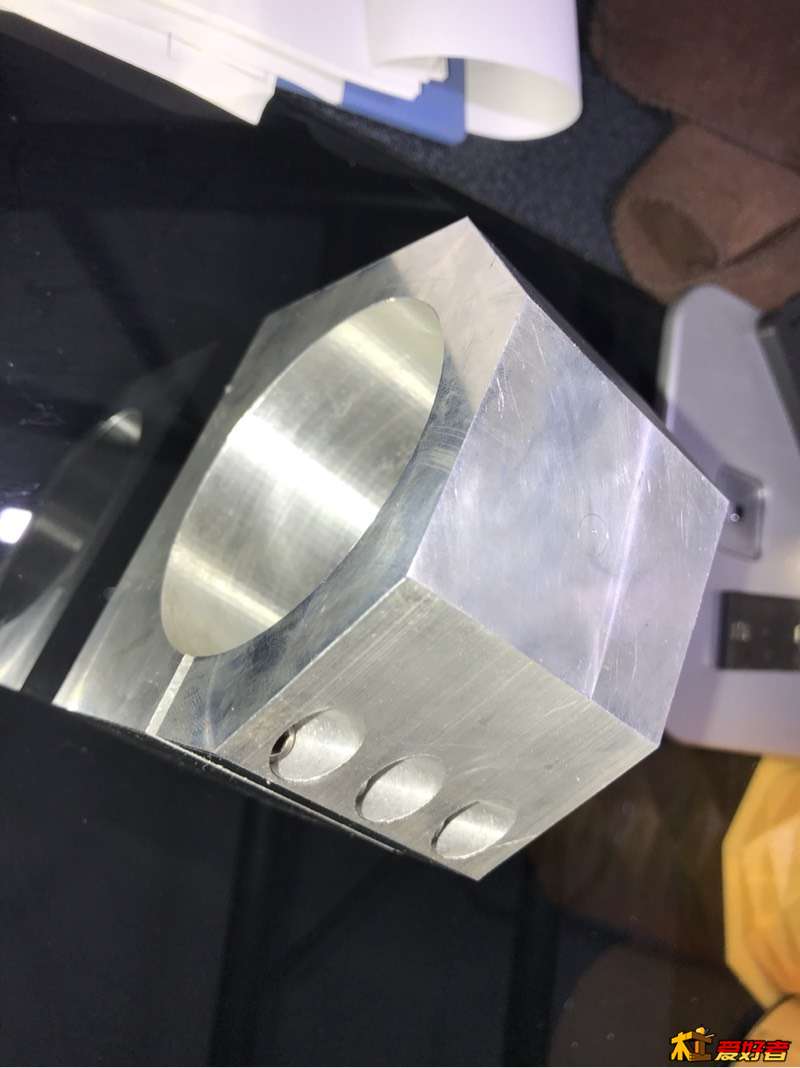

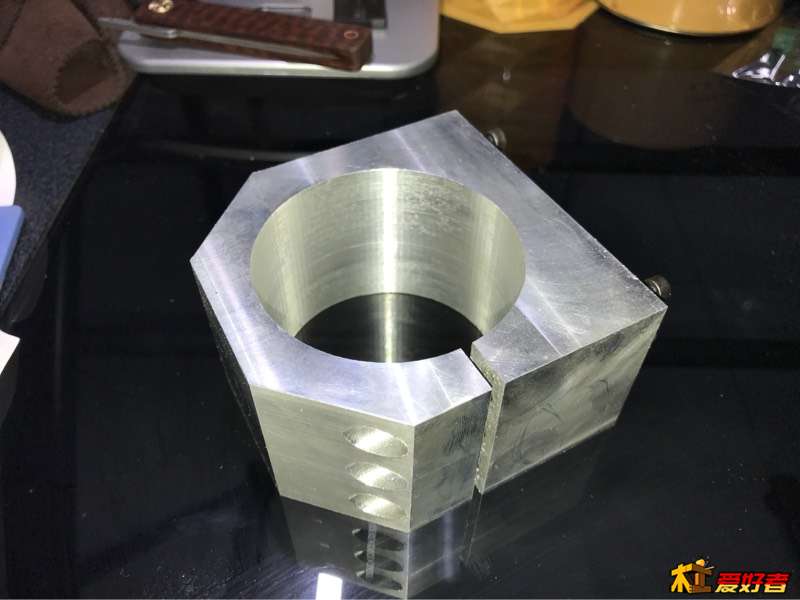

等配件的时间手里正好有50厚的6061铝合金料，先把主轴抱箍加工出来！

396435204 · 发表于 2017-12-9 17:42:26

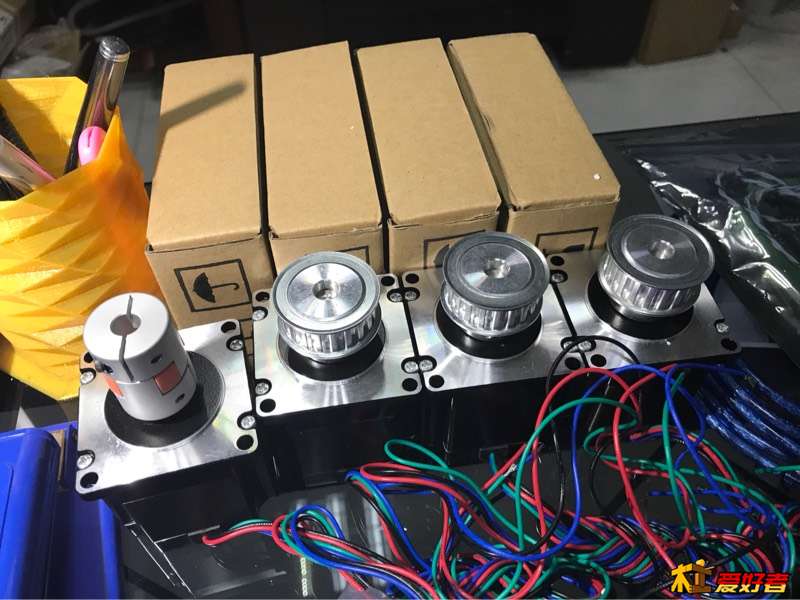

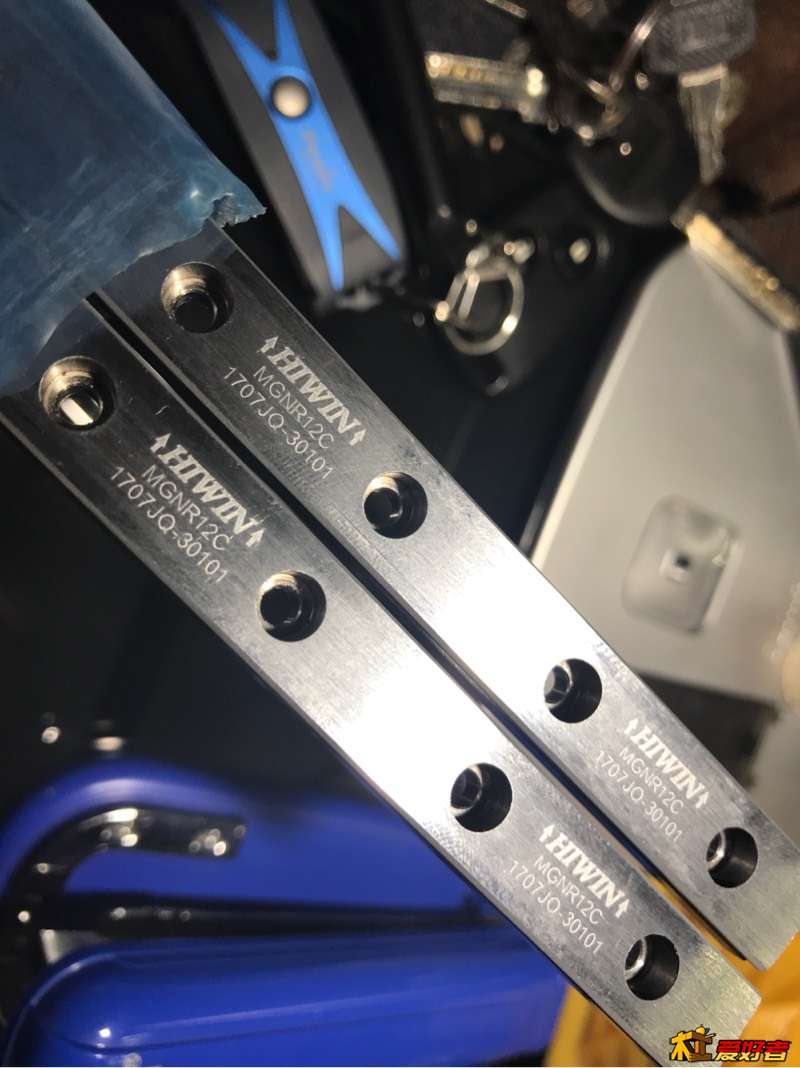

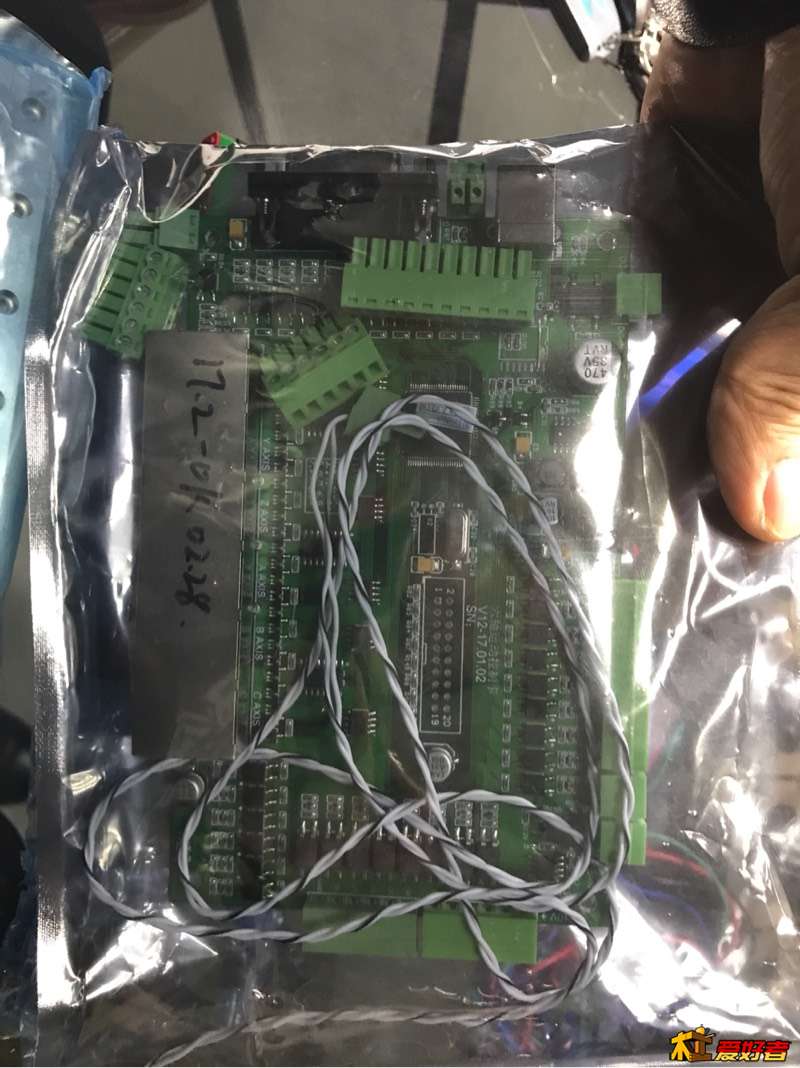

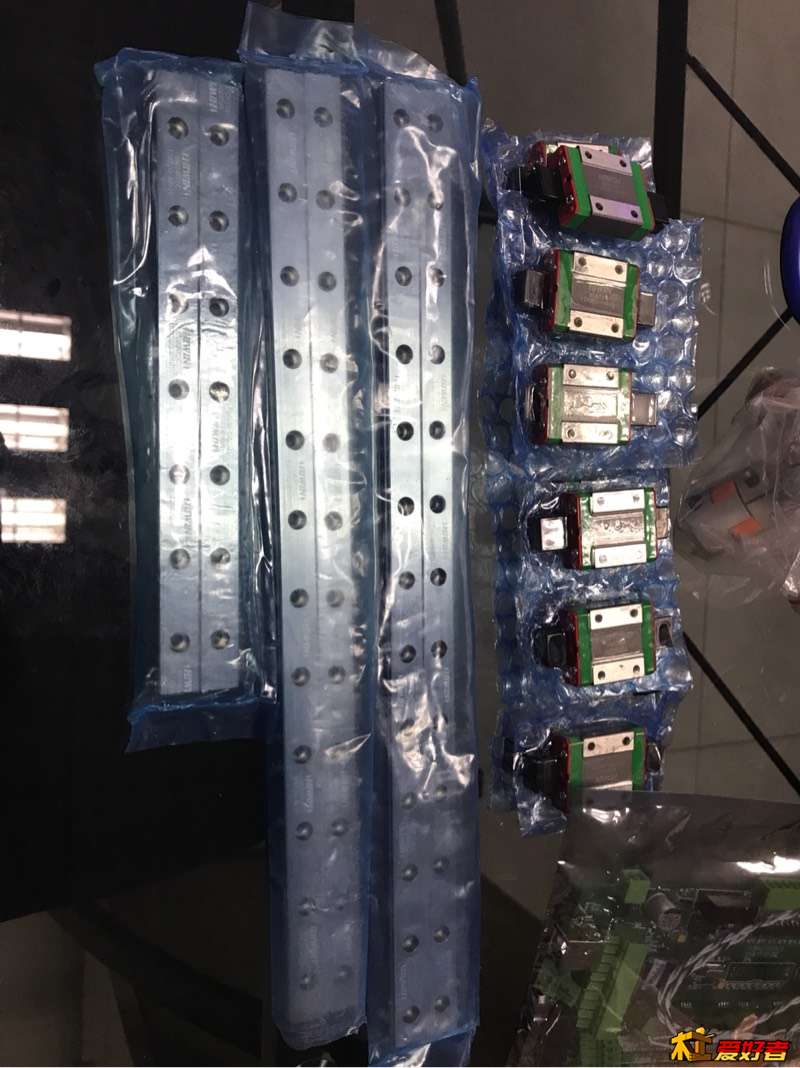

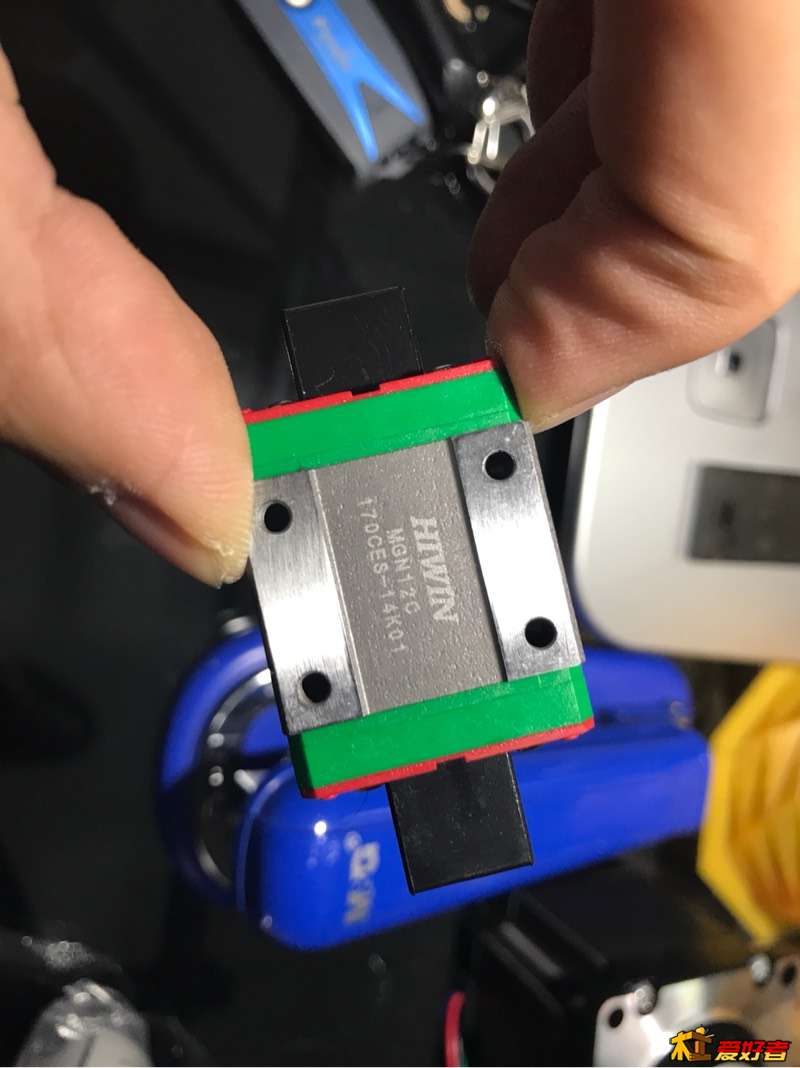

导轨，滑块，电机，控制卡到位

初级学员 · 发表于 2017-12-9 18:22:29

五亿美金发表于 2017-12-6 19:333 d8 a9 o* B7 ?' G. c
机器设计的很漂亮，期待成品

同感

期待中

396435204 · 发表于 2017-12-9 23:03:30

往事随风去吧发表于 2017-12-6 18:51
0 x5 }: @8 ^2 U H, v% YZ行程100MM还玩四轴五轴？再加几十MM差不多。

嗯，你说的很对

prokeysong · 发表于 2017-12-10 07:39:46

很多机都是Y轴双丝杠的啊，我用过的啄木鸟6090，还有一些1325木工机也是，步进电机还好同步一些吧。

396435204 · 发表于 2017-12-10 09:59:39

prokeysong 发表于 2017-12-10 07:39
; s; J( j4 K _9 r( T很多机都是Y轴双丝杠的啊，我用过的啄木鸟6090，还有一些1325木工机也是，步进电机还好同步一些吧。

双丝杠确实并不少见

雕刻机之神 · 发表于 2017-12-11 11:45:31

都不关心造价吗，能控制千元级别吗
