准备做个台锯

正大装饰 · 发表于 2017-12-5 18:05:39

用千斤顶怎么样？

老年杠 · 发表于 2017-12-5 20:26:10

陈英俊发表于 2017-12-5 11:46
, N7 Y5 D9 \ K这个结构没问题，很成熟的方案。我就提示一点，丝杆及所连接的几个连杆，轴承等，必须考虑稳固和稳定。因为 ...

说的很对！

轴承，赞。不像用类似于合页那种没精度。

老年杠 · 发表于 2017-12-5 20:52:59

江洲司马发表于 2017-12-5 14:11 7 }$ s2 g, @( Z* q
其实，不用升降丝杆，直接用个推杆电机就可以解决升降。 A- m4 |' ^# g% M9 o
我就是这样做的。

嗯，是的我们玩的极轴卫星锅和医院升降病床都是推杆的

279498 · 发表于 2017-12-5 23:29:19

gongjianyi · 发表于 2017-12-6 03:35:49

把升降系统又修改了一下，

寒山冬雪 · 发表于 2017-12-6 06:55:33

好贴，学习顶起。

gongjianyi · 发表于 2017-12-6 10:36:09

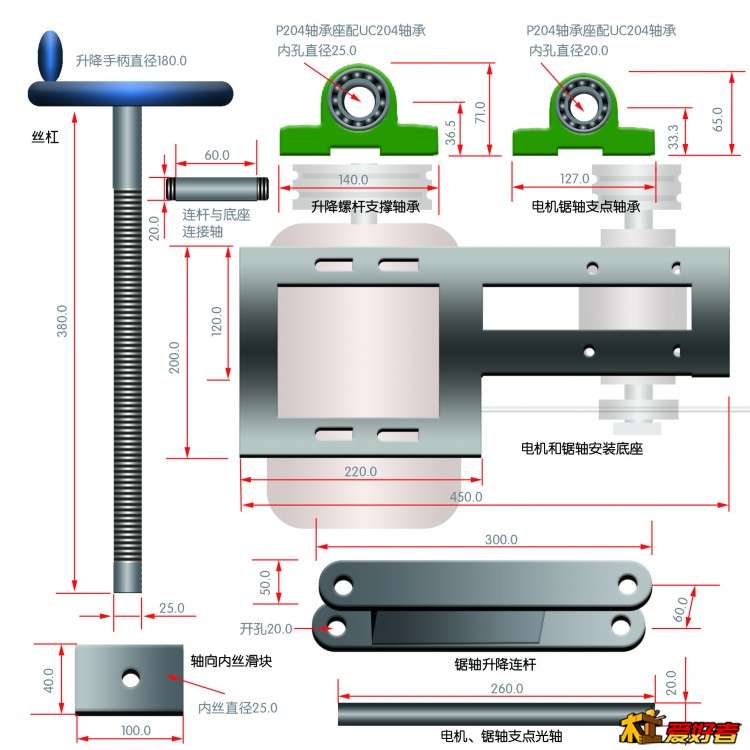

上个零部件型号尺寸图

gongjianyi · 发表于 2017-12-6 10:39:10

寒山冬雪发表于 2017-12-6 06:55
, j( o5 z- ~* z* |好贴，学习顶起。

谢谢

gongjianyi · 发表于 2017-12-6 16:47:42

材料准备中……，锯轴已经到货，电机在二手市场找到了，1.5千瓦2极2800转，带直径120A型2槽皮带轮，要价150元。其他材料寻淘中……

gongjianyi · 发表于 2017-12-6 17:32:15

四个轴承坐带轴承到位，25X800丝杠明天去取，顺便租个小货车把电机和做底座、框架用的方管、角铁带回来。

木七木八 · 发表于 2017-12-6 22:31:40

LZ既然花心思设计了怎么不把斜切考虑进去？

gongjianyi · 发表于 2017-12-7 20:49:44

木七木八发表于 2017-12-6 22:314 A( c# k9 I" h- _6 S9 B8 k
LZ既然花心思设计了怎么不把斜切考虑进去？

嗯嗯，您的问题问的很好，升降做成一个系统，升降平衡精度达到以后再考虑角度就简单一些，我是这样想的。

gongjianyi · 发表于 2017-12-7 20:51:54

我不是误导大家，只是把我的想法说出来让大家出出主意，真的！

gongjianyi · 发表于 2017-12-7 21:04:49

我只是用心去做，好与坏大家评论，至于精度我说了算，慢慢来，理论上要先行得通。

gongjianyi · 发表于 2017-12-7 22:38:59

DIY之宗旨是快乐的折腾
