数控知识入门，欢迎补充提问，轻喷！！！！！

宏达雕刻 · 发表于 2017-12-4 20:48:23

本帖最后由宏达雕刻于 2017-12-4 20:53 编辑

机床坐标轴

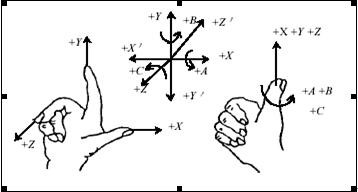

为简化编程和保证程序的通用性对数控机床的坐标轴和方向命名制订了统一的标准，规定直线进给坐标轴用X Y Z 表示，常称基本坐标轴。X Y Z 坐标轴的相互关系用右手定则决定，图中大姆指的指向为X 轴的正方向，食指指向为Y 轴的正方向，中指指向为Z 轴的正方向。

绕X Y Z 轴旋转的圆周进给坐标轴分别用A B C 表示，根据右手螺旋定则，如图所示以大拇指指向+X +Y +Z 方向，则食指中指等的指向是圆周进给运动的+A +B +C 方向。数控机床的进给运动有的由主轴带动刀具运动来实现，有的由工作台带着工件运动来实现。上述坐标轴正方向是假定工件不动，刀具相对于工件做进给运动的方向。如果是工件移动，则用加“’”的字母表示，按相对运动的关系工件运动的正方向恰好与刀具运动的正方向相反，即有：

+X =-X’ ，+Y =-Y’ ，+Z =-Z’

+A =-A’ ，+B =-B’ ，+C =-C’

同样两者运动的负方向也彼此相反。

宏达雕刻 · 发表于 2017-12-4 20:57:23

机床坐标轴的方向取决于机床的类型和各组成部分的布局，对铣床而言： ——Z 轴与主轴轴线重合，刀具远离工件的方向为正方向(+Z)； ——X 轴垂直于Z 轴，并平行于工件的装卡面，如果为单立柱铣床，面对刀具主轴向立柱方向看，其右运动的方向为X轴的正方向(+X)； ——Y 轴与X 轴和Z 轴一起构成遵循右手定则的坐标系统。

宏达雕刻 · 发表于 2017-12-4 21:03:07

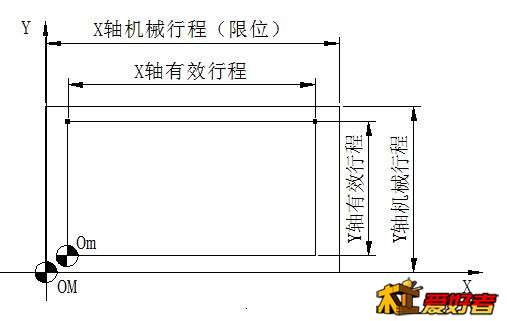

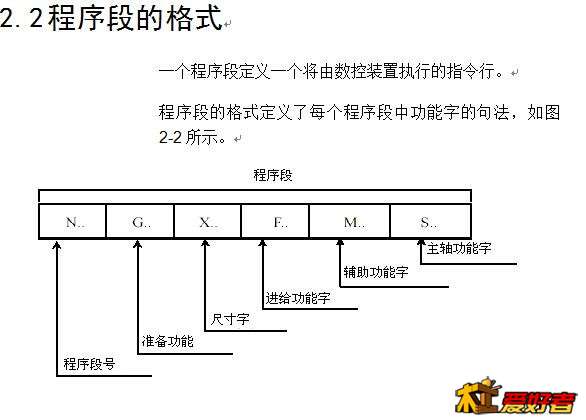

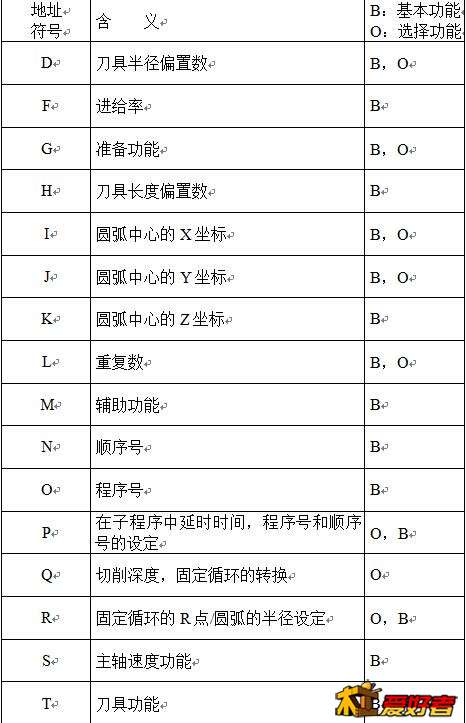

机床坐标系机床零点和机床参考点机床坐标系是机床固有的坐标系，机床坐标系的原点也称为机床原点或机床零点。在机床经过设计、制造和调整后，这个原点便被确定下来，它是固定的点。数控装置上电时并不知道机床零点，每个坐标轴的机械行程是由最大和最小限位开关来限定的。为了正确地在机床工作时建立机床坐标系，通常在每个坐标轴的移动范围内设置一个机床参考点(测量起点)，机床起动时，通常要进行机动或手动回参考点，以建立机床坐标系。机床参考点可以与机床零点重合，也可以不重合，通过参数指定机床参考点到机床零点的距离。机床回到了参考点位置，也就知道了该坐标轴的零点位置，找到所有坐标轴的参考点，CNC 就建立起了机床坐标系。机床坐标轴的行程范围是由制造商定义，机床坐标轴的有效行程范围是由软件限位来限定的
