我这艰难的调机过程啊(」゜ロ゜)」18元控制板配27元驱动，你太折磨人了

阿余

jesonaqq 发表于 2017-12-2 20:42
* F3 X( p) L8 h. g! }7 l慢慢往上跑的这种，把驱动电平改一下，原来是高有效的改为第有效，反之则反过来。改了就能解决！

就是原来是共阴接法，改为共阳接法， 这种接法， 搞干扰能力， 确实要强。信号明确， 不容易出错。 维宏默认就是共阳接法。

! S# n! V& X) }8 G6 b: E1 GMACH3，两种都可以， 一般还是要共阳好一些。

阿余

nini21800 发表于 2017-12-3 08:17
我也是用的这种卡，以前也出现过为样的问题，以为是MACH3的问题驱动问题，换几个版本都不行，又以为是电脑 ...

如果换成贵的USB卡， 这个速度就可以很快， 这个慢了 会带来个问题，不能在很高细分下跑很快，也不能用太多的轴。 不然脉冲数可能要不够。

我猜测的， 具体没去试过， 因为我都是用 USB卡的MACH3， 没有用过并口的。

HGQ21102

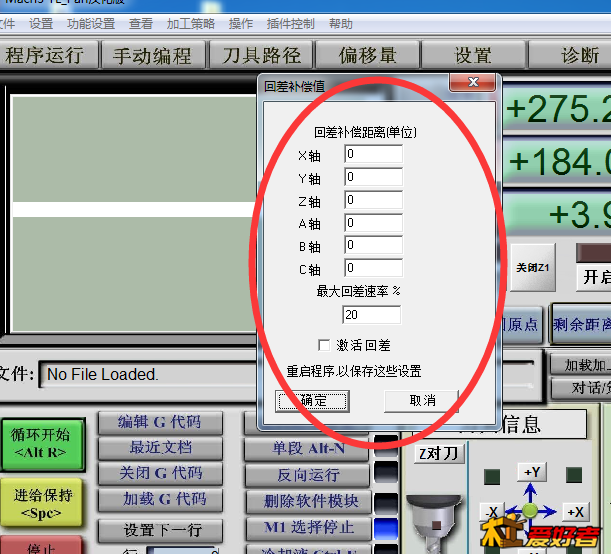

楼主，你是否开了回差
, n8 `' }6 n5 P$ K/ n

. Q4 H6 f4 F  a& y2 |

peng790626

HGQ21102 发表于 2017-12-3 19:19
5 ?! a" T! n2 I1 Q/ V7 g: b楼主，你是否开了回差

. C, Y( |/ j- E( f回差？什么回差？

peng790626

HGQ21102 发表于 2017-12-3 19:19
楼主，你是否开了回差

我看看开没开
+ n9 j+ h9 l4 y2 W( }( h! M. s5 ~

peng790626

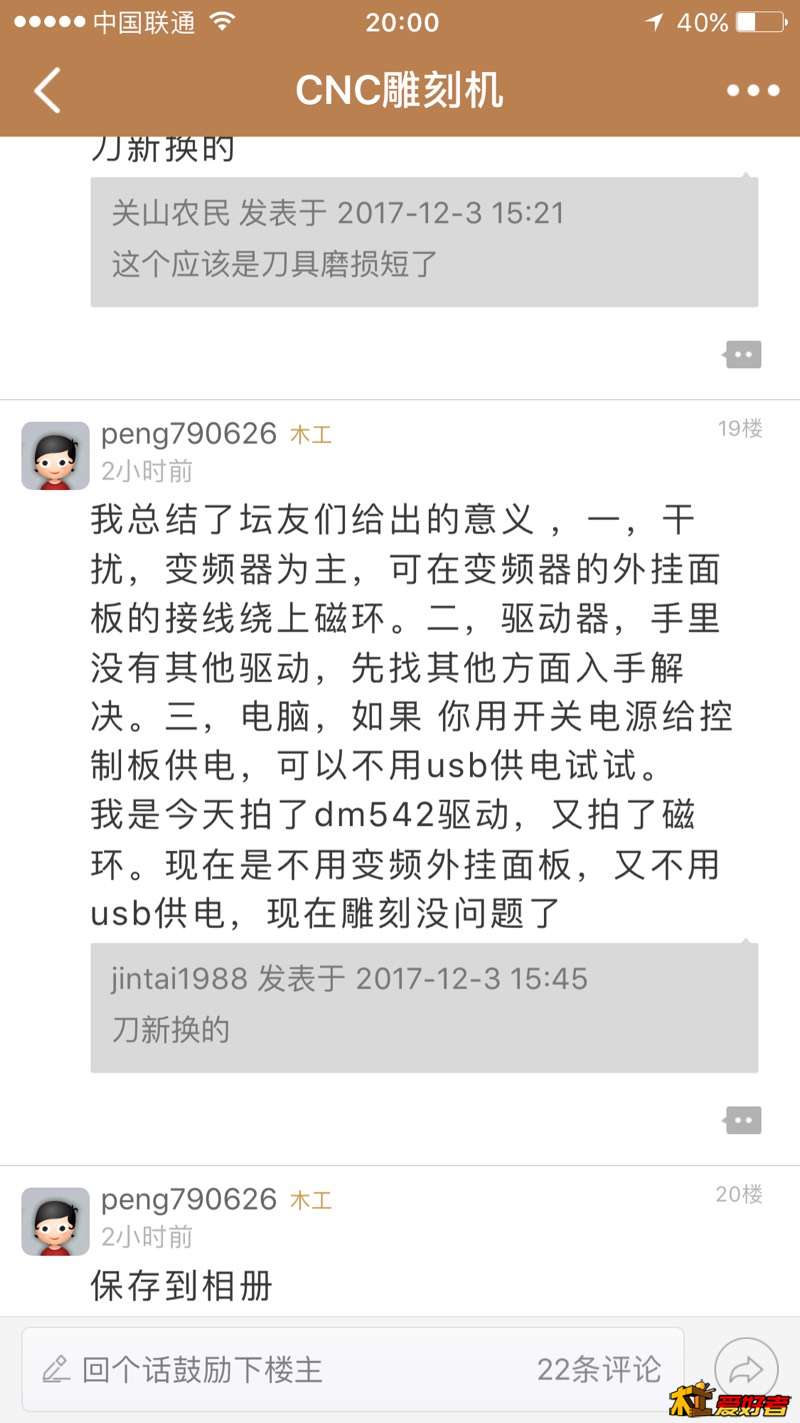

我总结了一下大家的方法，现在解决了


; ?# V" l$ q  T+ I, j! V

peng790626

我把usb供电去掉了，只用一路供电，就开关电源供电。

peng790626

阿余 发表于 2017-12-3 19:12
- E" [) H; w  ?# u就是原来是共阴接法，改为共阳接法， 这种接法， 搞干扰能力， 确实要强。信号明确， 不容易出错。 维宏 ...

) K; i; I5 f" _7 _& n共阳和共阴接法都试了，还是一样，最后我把两路供电就成一路供电，把usb供电去掉了，不接。

HGQ21102

peng790626 发表于 2017-12-3 20:02
我看看开没开

+ j1 D: L: K7 w/ Y+ t  z7 d测机的G码，你先试2D，如画个方、圆，直线；看看XY轴有没有问题，再不行就一轴一轴来试，上千分表，单轴来回走N次，看看每次是否能回到原位

熬点毒药

你改了细分数电脑调了吗？

jesonaqq

阿余 发表于 2017-12-3 19:12
就是原来是共阴接法，改为共阳接法， 这种接法， 搞干扰能力， 确实要强。信号明确， 不容易出错。 维宏 ...

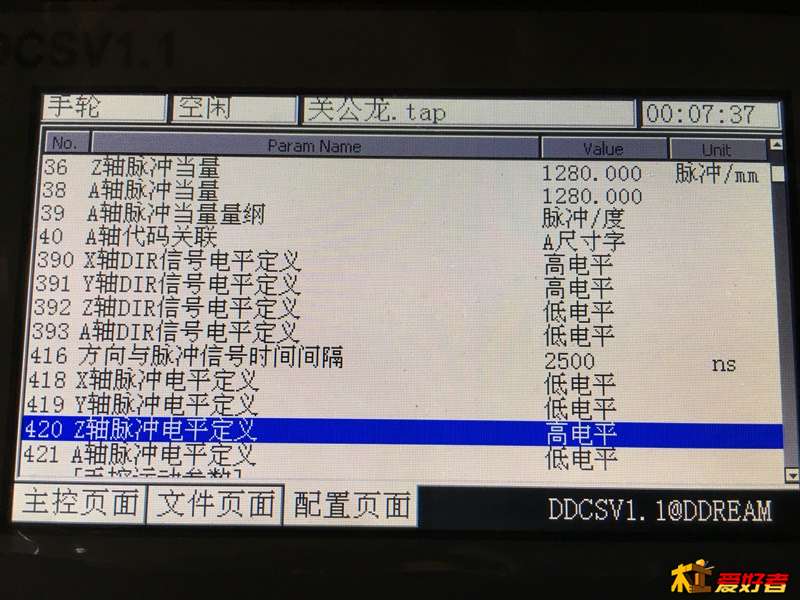

我没表达清楚，其实我这里说的不是共阴或者共阳的接法问题，而是设置里的信号驱动电平，原来高有效的改为低有效，或者原来低有效的改为高有效。遇到过这种情况，MACH3里面也有相应的配置，让楼主试试应该有效果的。
( N+ t) z% O1 ~

peng790626

熬点毒药 发表于 2017-12-3 20:37
) N& O* n) O) W' d% x. }你改了细分数电脑调了吗？

都调了，都不管用，我把usb接电脑哪个供电不接就好了。
/ g/ V! x9 d$ P; X' A5 D, I

熬点毒药

最后这个图是你的吗？脱机控制卡
* ?7 d! G' W- D

jintai1988

解决了吗？
/ e) m5 B8 b( ?$ y7 C1 N

sky897648139

hjy1 发表于 2017-12-2 16:20
' S4 _" \* d5 \! Y3 }" |我的雕刻机用的是18块马车3和20块6560
) P6 z5 i4 [+ T6 Y0 `* [加工面积620X870X80 还不是一样用？

我去，ps4手柄是什么鬼，手柄控制，这太高大上了
