随着国内木工热的兴起，越来越多的开始喜欢木工手作并动手实践。榫卯是木工的灵魂，他占据了木工技术里面最高的地位，在明清家具中，王世襄先生整理出了85个榫卯图纸，而在网上搜到的基本都是66张图的版本。很多制作榫卯家具或者对榫卯有浓厚兴趣的木友，开始到处找资料学习。然而很遗憾。资料很少。

也有一些红木家具厂进行了大量的榫卯研究和复古制作，但没有开源。那是他们的生意。



前不久，一个日本人开始发布榫卯动图。并且已经达到了80个。国内引起热议，说中国人的榫卯被日本人发扬光大。


对不起，我坐不住了。我们存储了150个榫卯。这是我们历时两年的心血。不光是实物，也有教学动图。


我不想让日本先达到100个榫卯的开源。所以我决定，将101个榫卯进行免费开源公布！因多动图容易死机，每期发布25图。共四期！这是目前为止唯一数量过百的榫卯动图！


这是中国人制作的动图！我们更是全部做成了实物！也许我们的图有错，但这件事不会错！我们不用眼巴巴等着日本人更新图库！


首发：木工爱好者网站(www.zuojiaju.com)

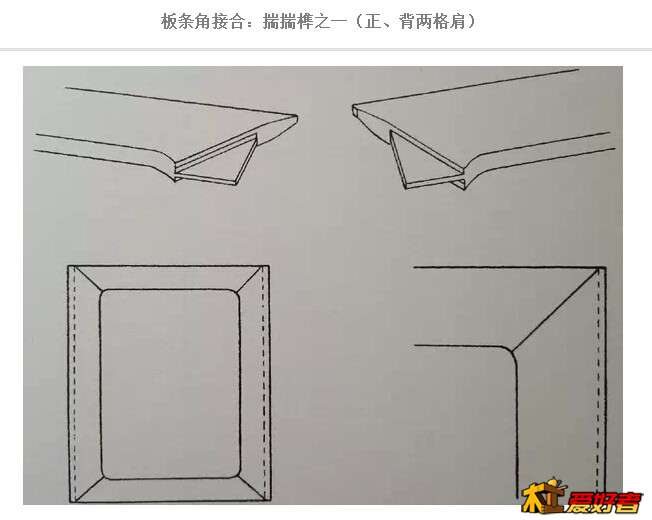

王世襄先生手绘图。

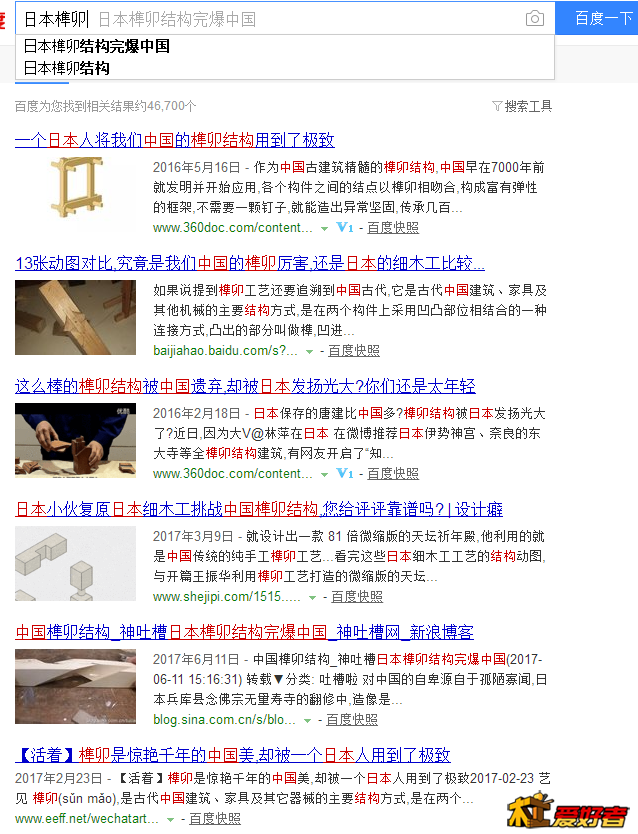

网上对榫卯的议论纷纷

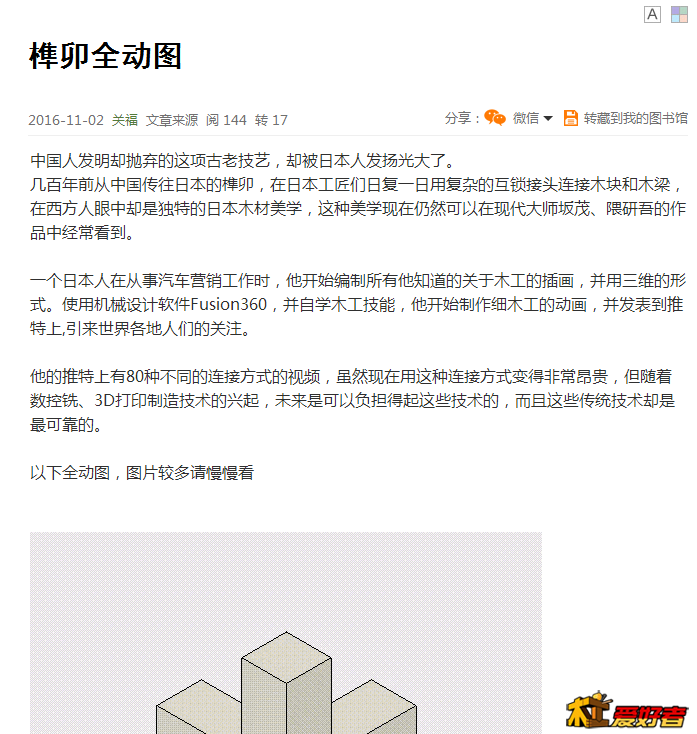

日本人发布的榫卯图







这是中国工匠的手

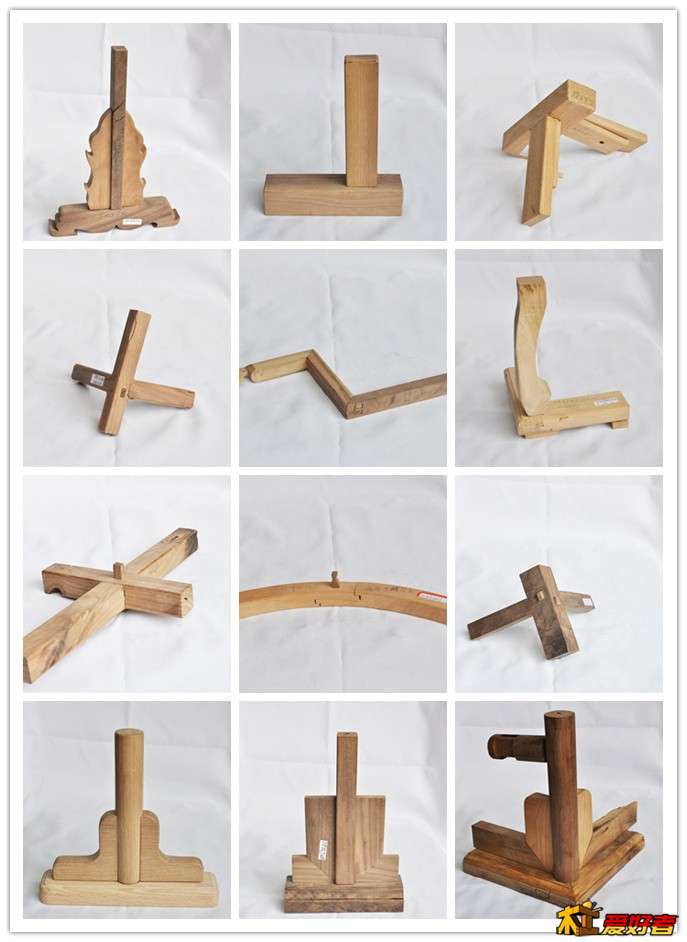

这是驴木匠团队制作的实物



这是中国明代创造的独特历史

请注意：因为第一个榫卯按照王世襄先生的排序，是拼板，我们认为不是榫卯，所以取消，编号从2开始，至编号102。
榫卯动图将分三期公布。均在木工爱好者网站首发。请勿商用！！！！


【01：取消】

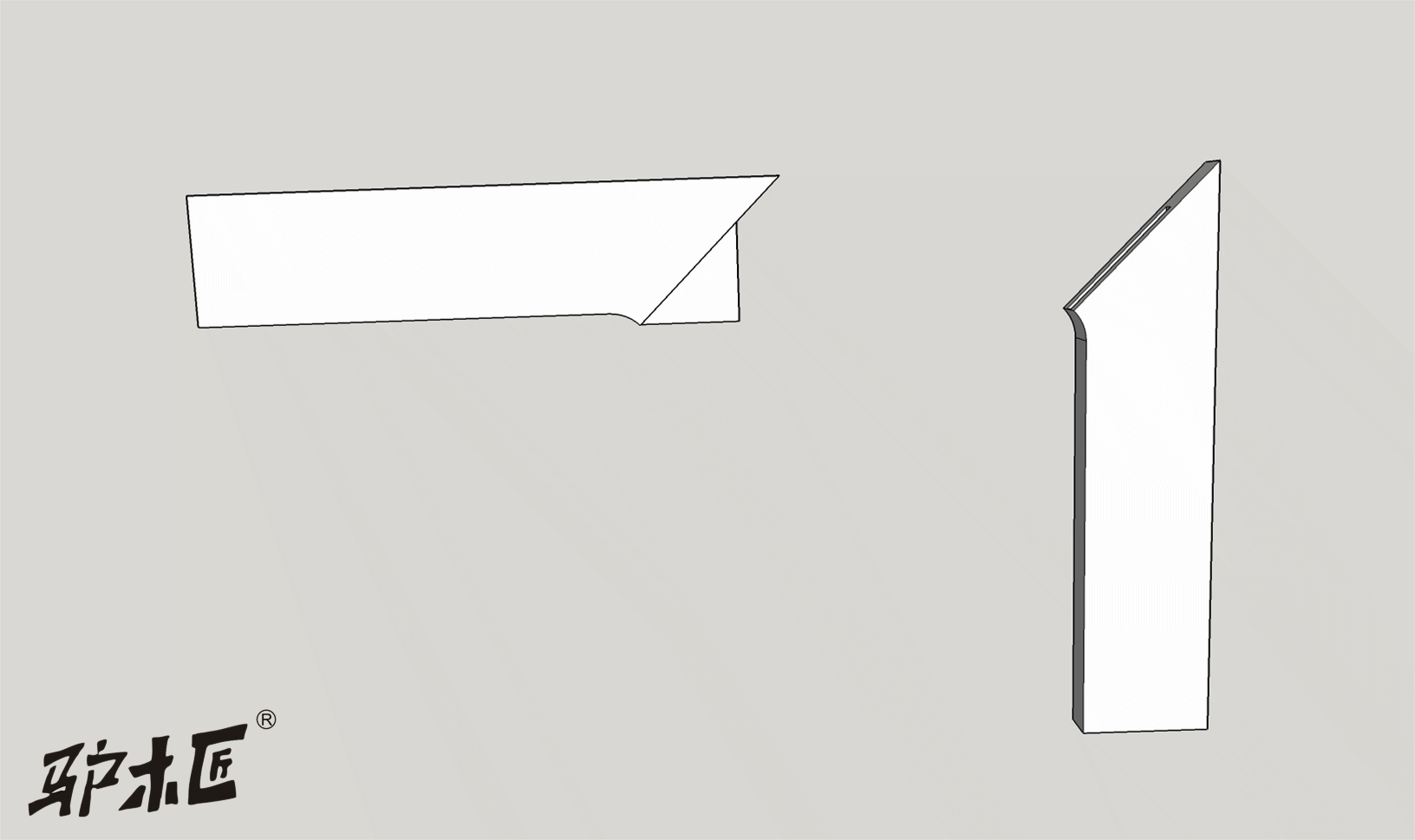

【02：板条角接合（合掌式）】

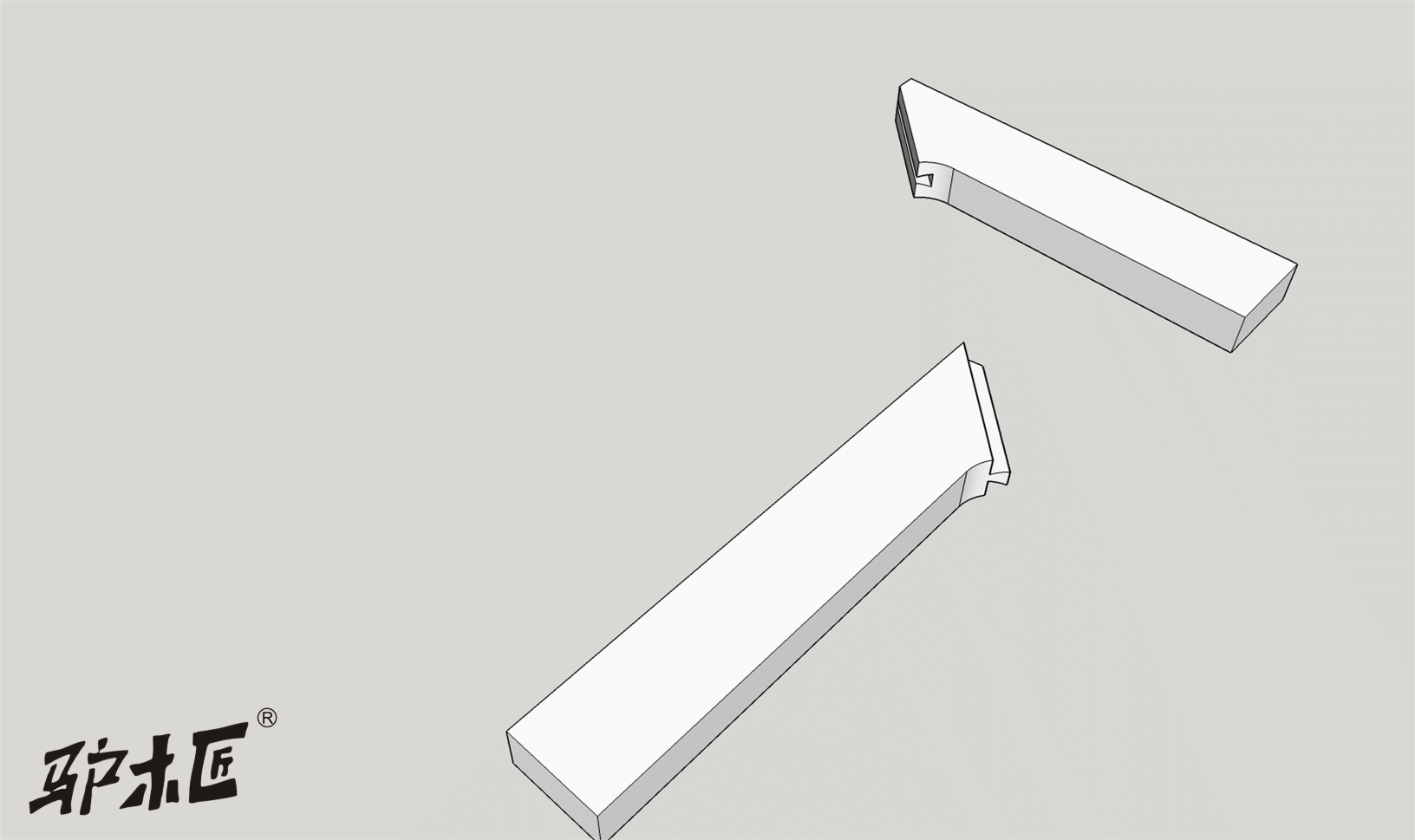

【03：3板条角接合（嵌夹式）】

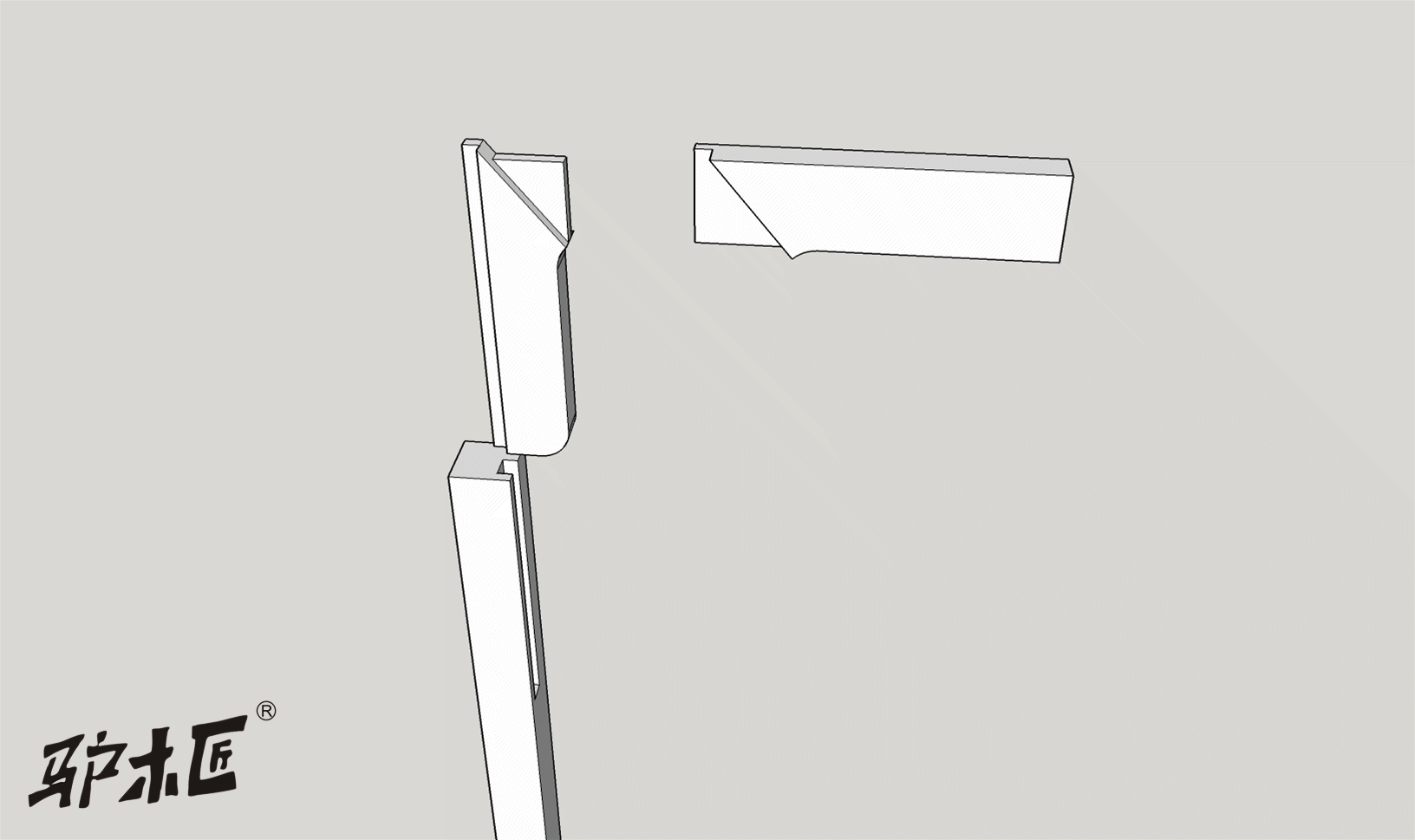

【04：板条角接合：揣揣榫之二（正面格肩，背面不格肩)】

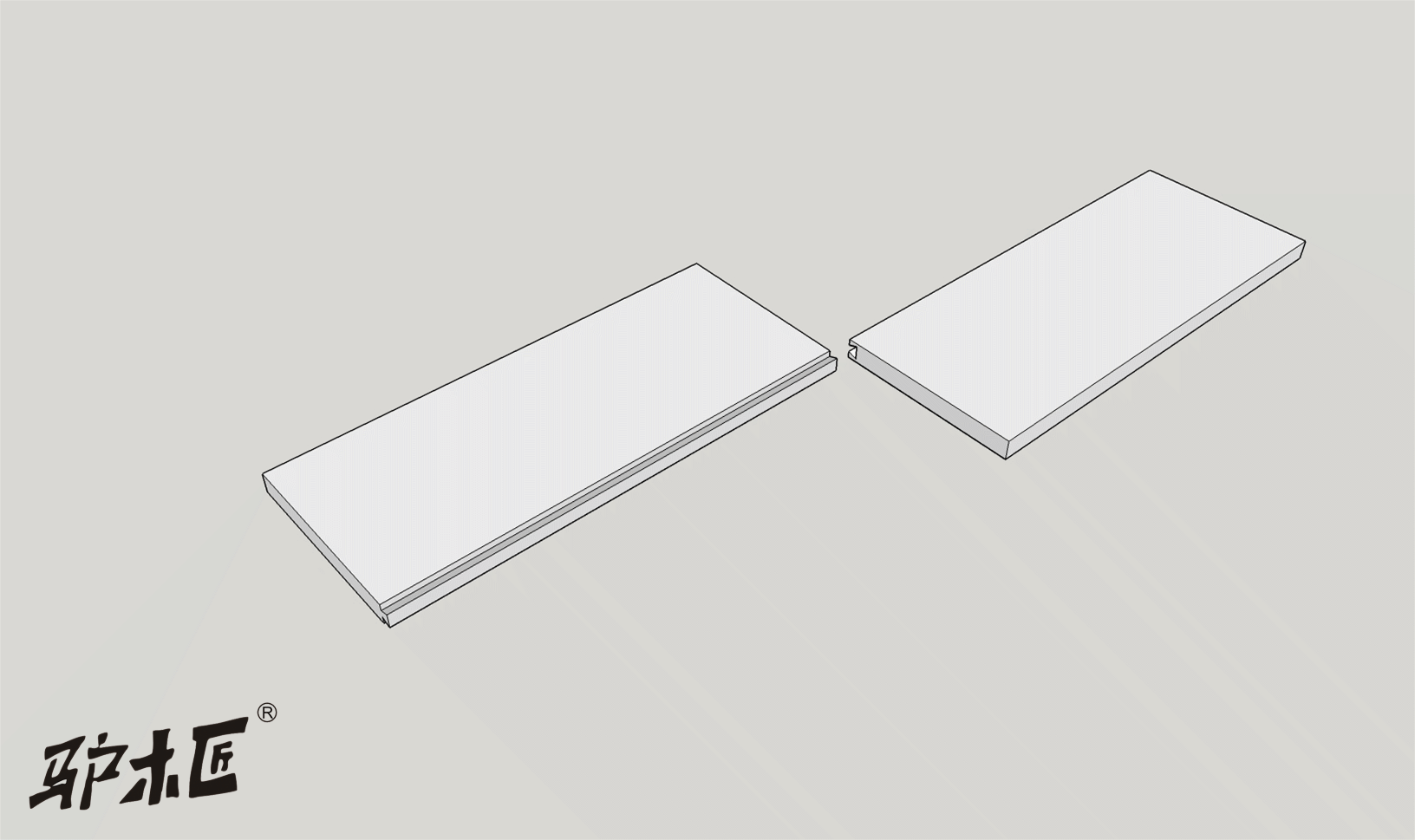

【05：薄板拼合：龙凤榫】

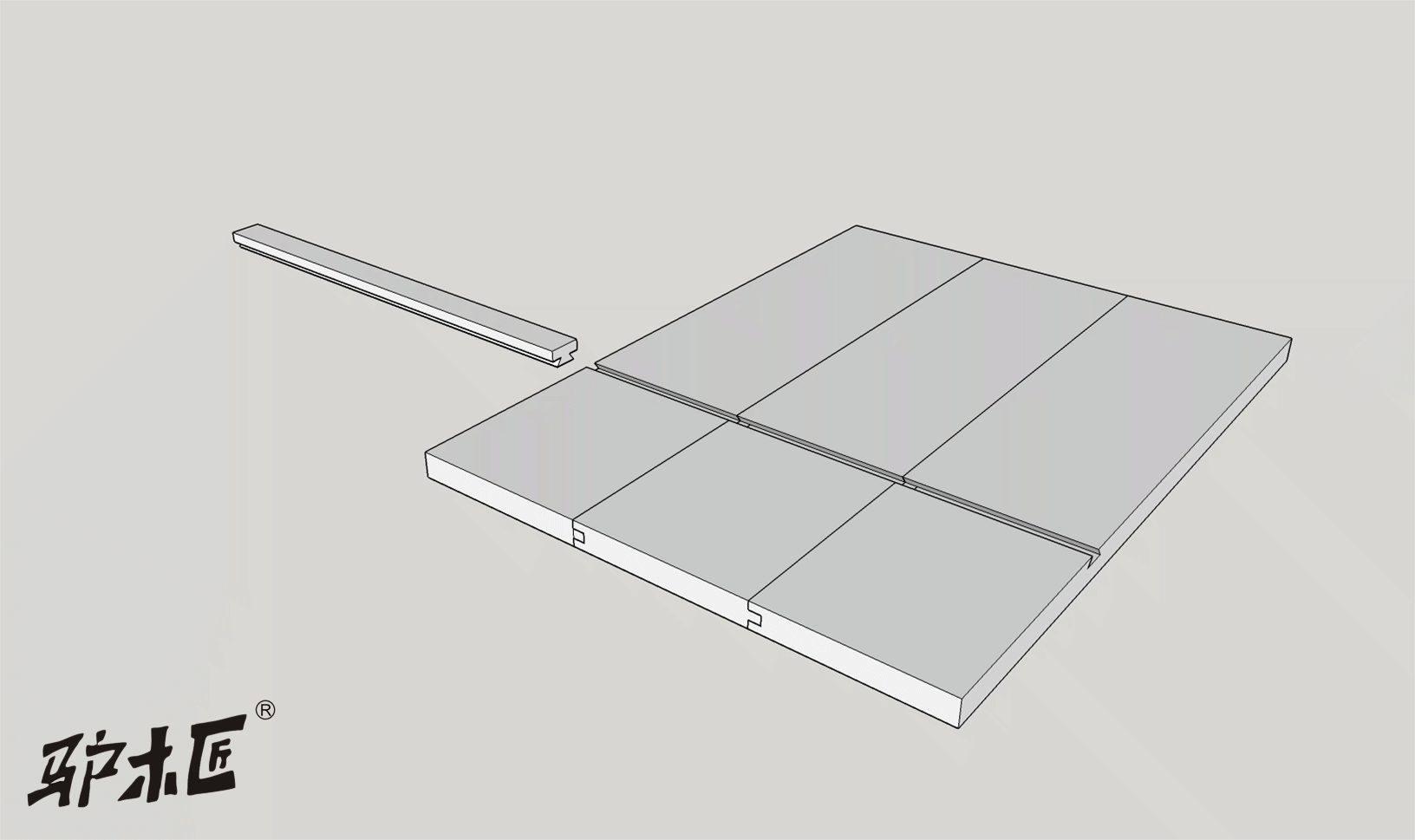

【06：薄板拼合加穿带】

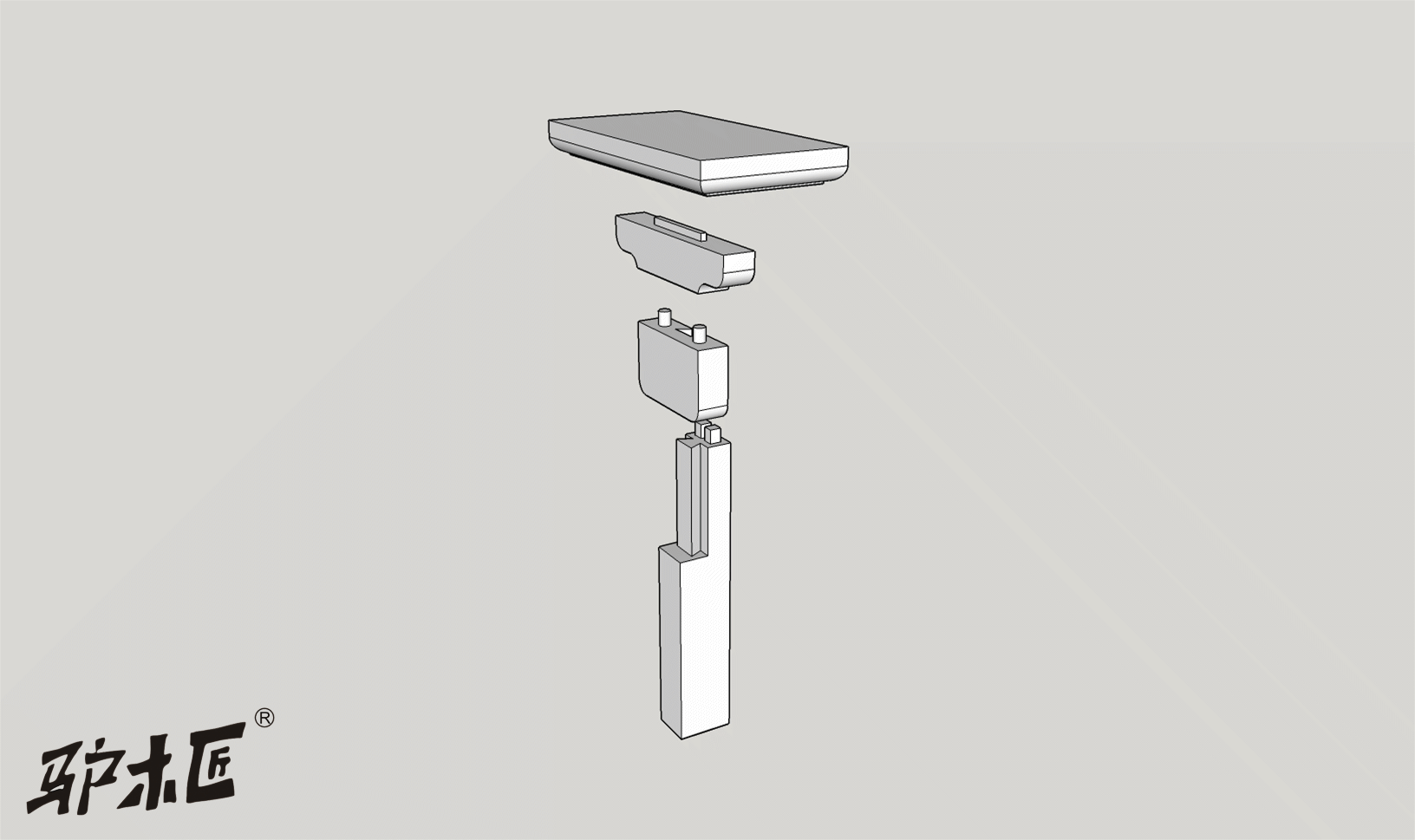

【07：插肩榫变体（牙条里面开槽挂销）】

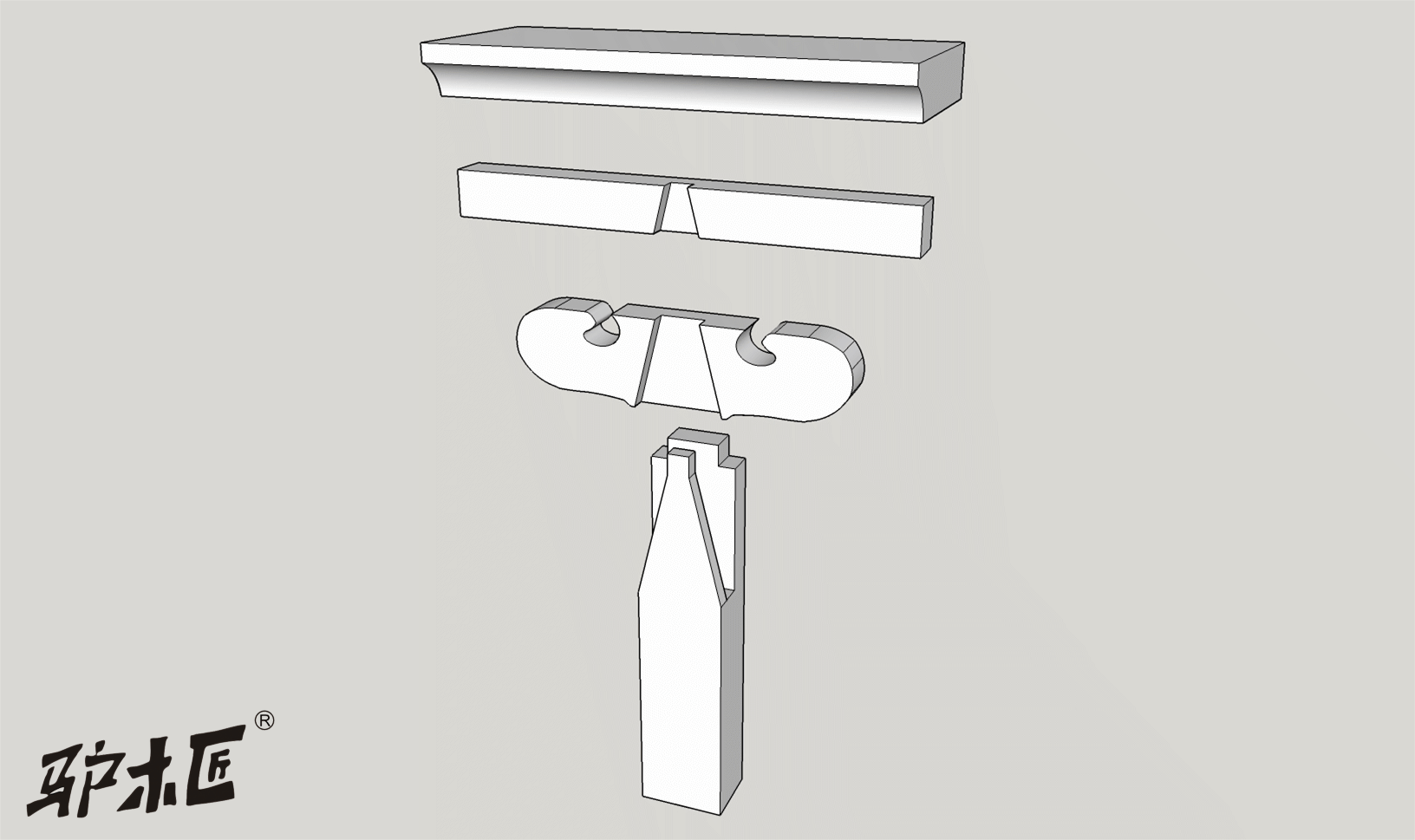

【08：插肩榫结构（牙条、牙头分造）】

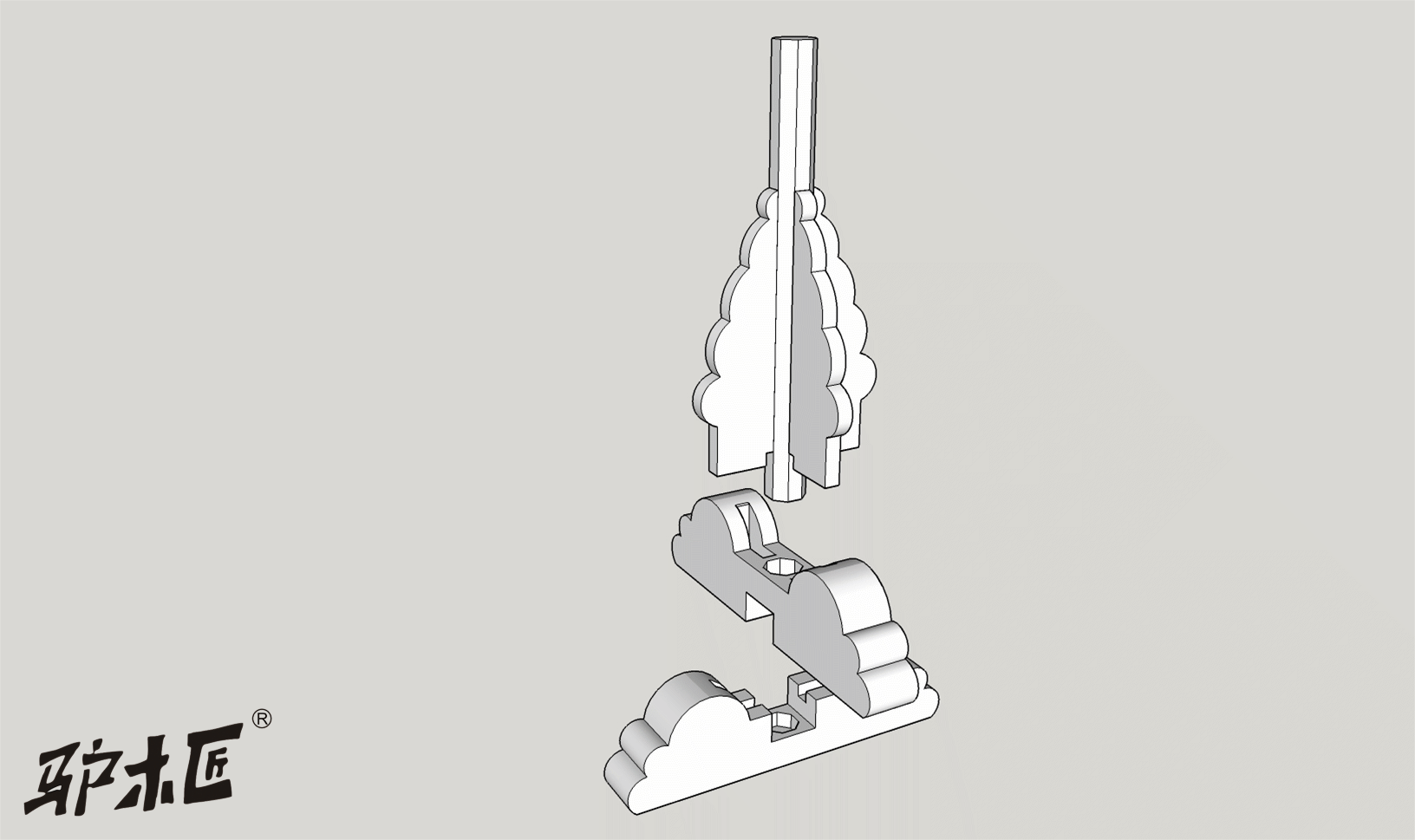

【09：灯台墩座结构】

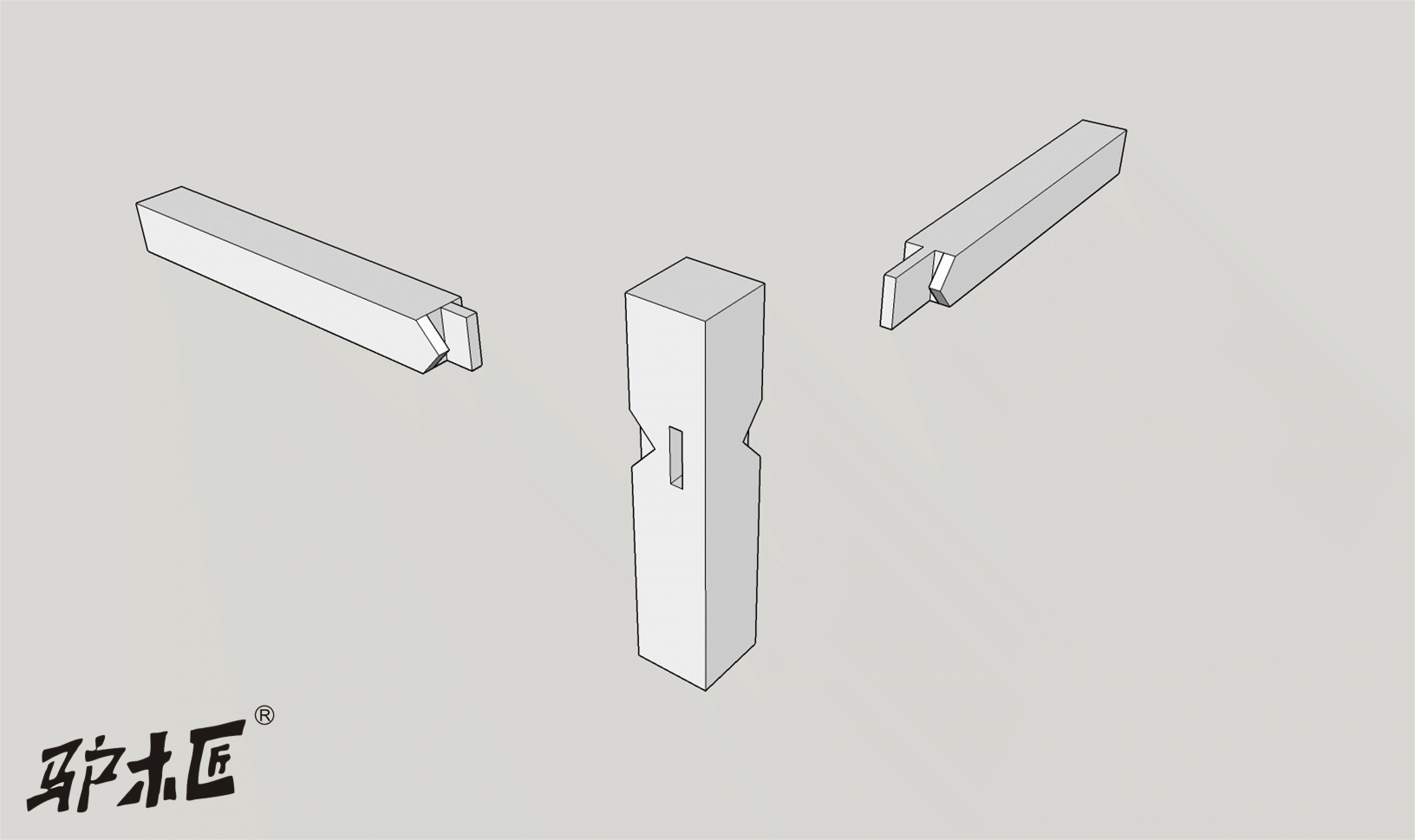

【10：方材丁字形接合（两根横枨与直足相交，大格肩、虚肩，两枨出榫一）】

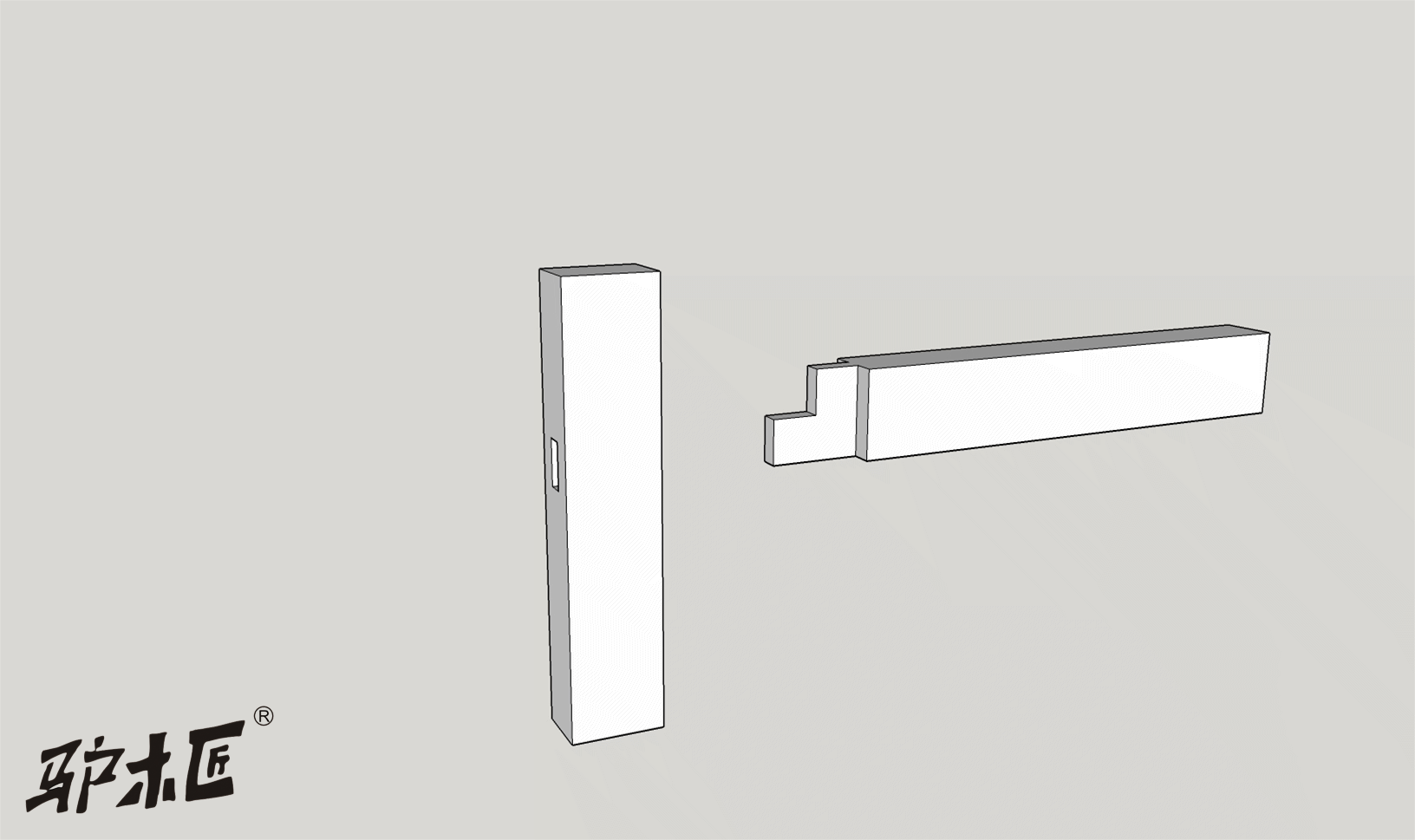

【11：方材丁字形接合（榫卯大进小出）】

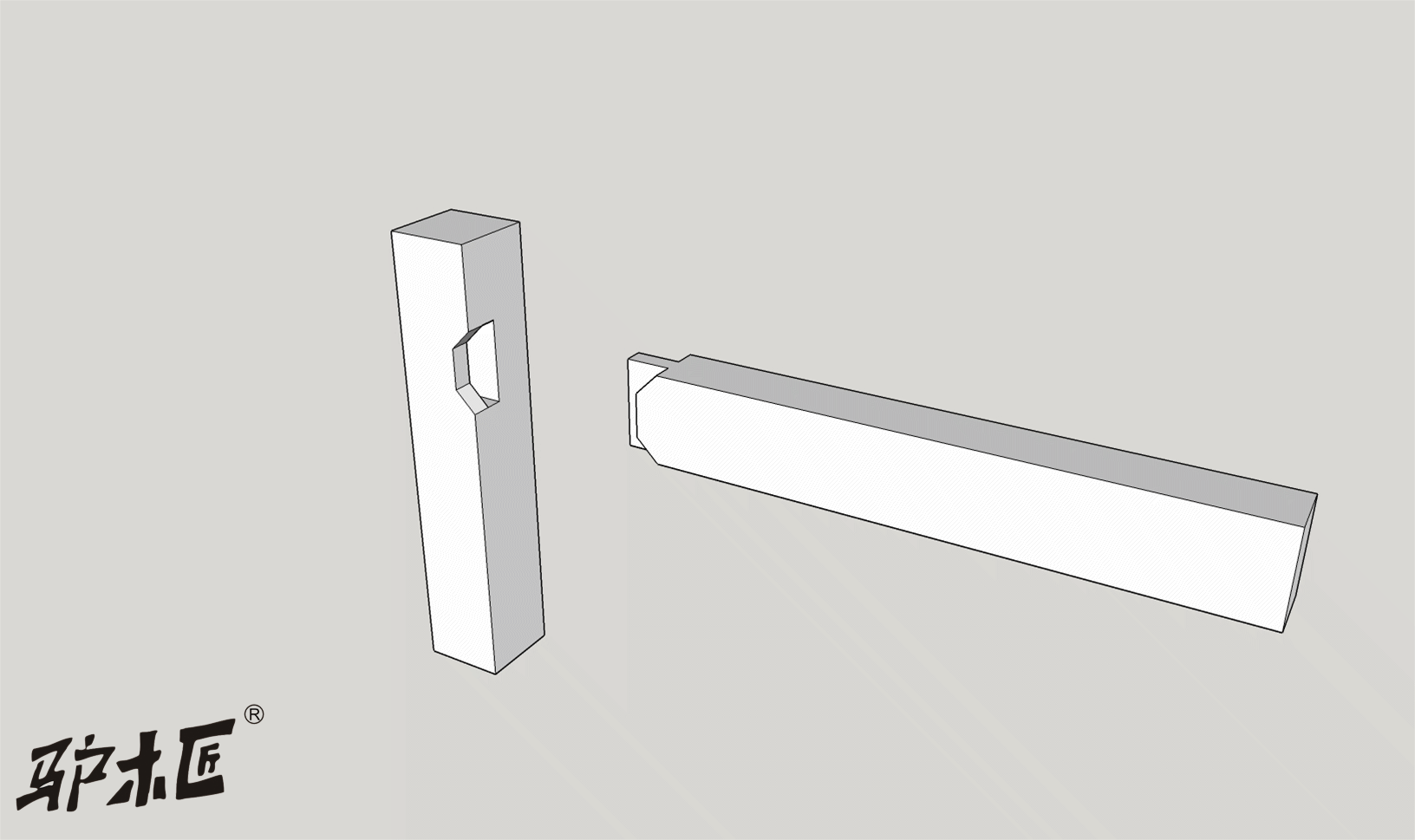

【12：方材丁字形接合（榫卯用小格肩）】

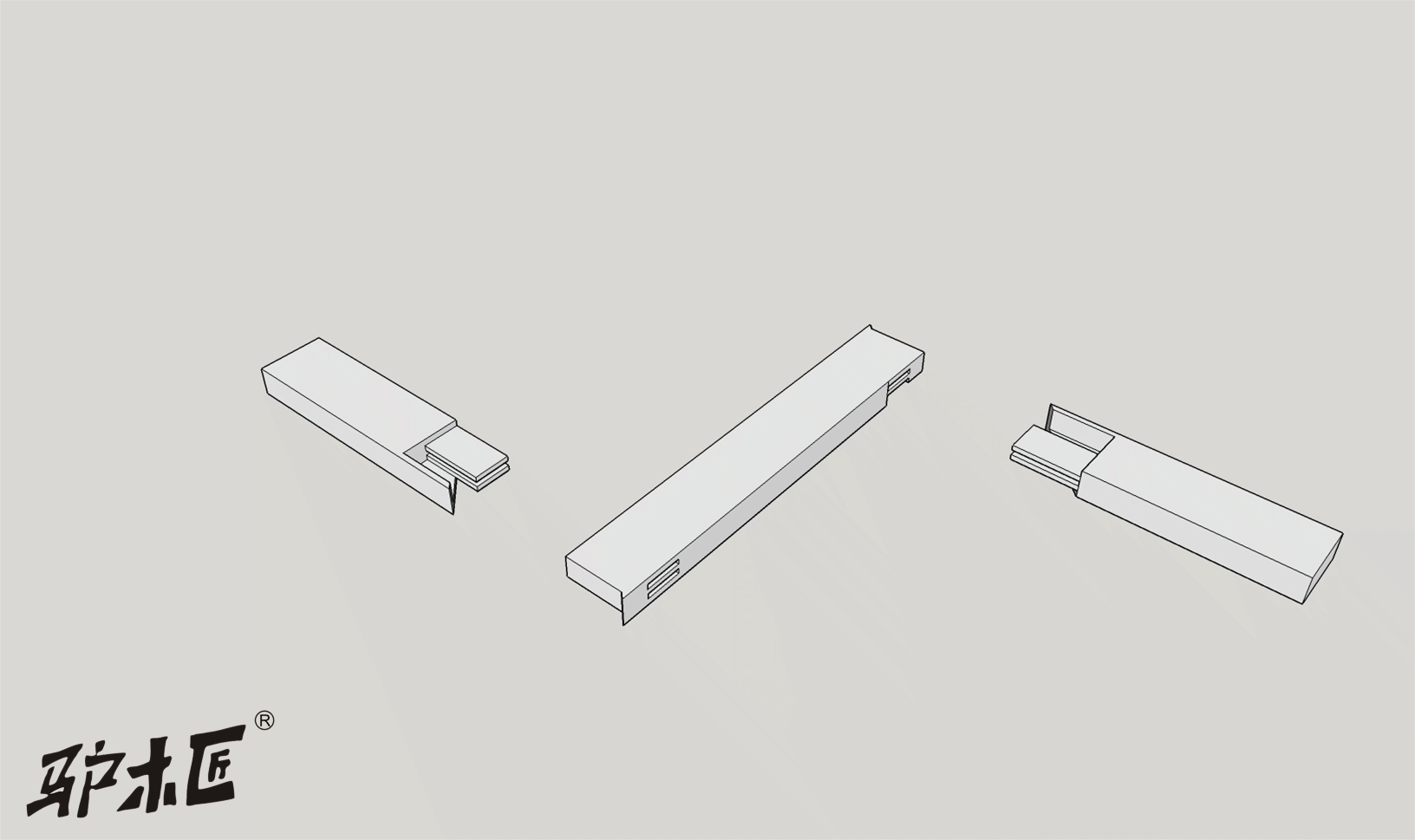

【13：方材角接合（床围子攒接斜卍子）】

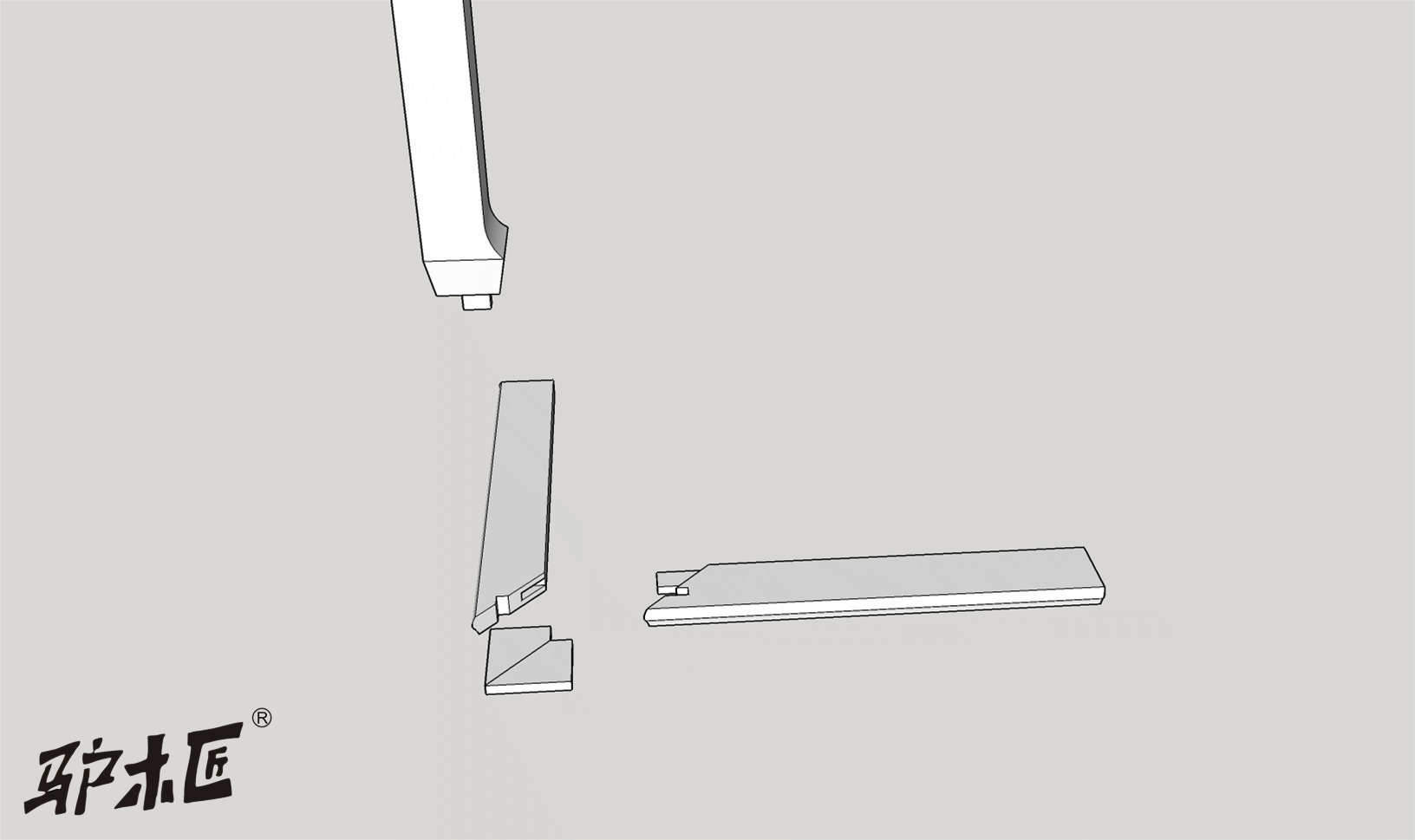

【14：方形家具腿足与方托泥的结合】

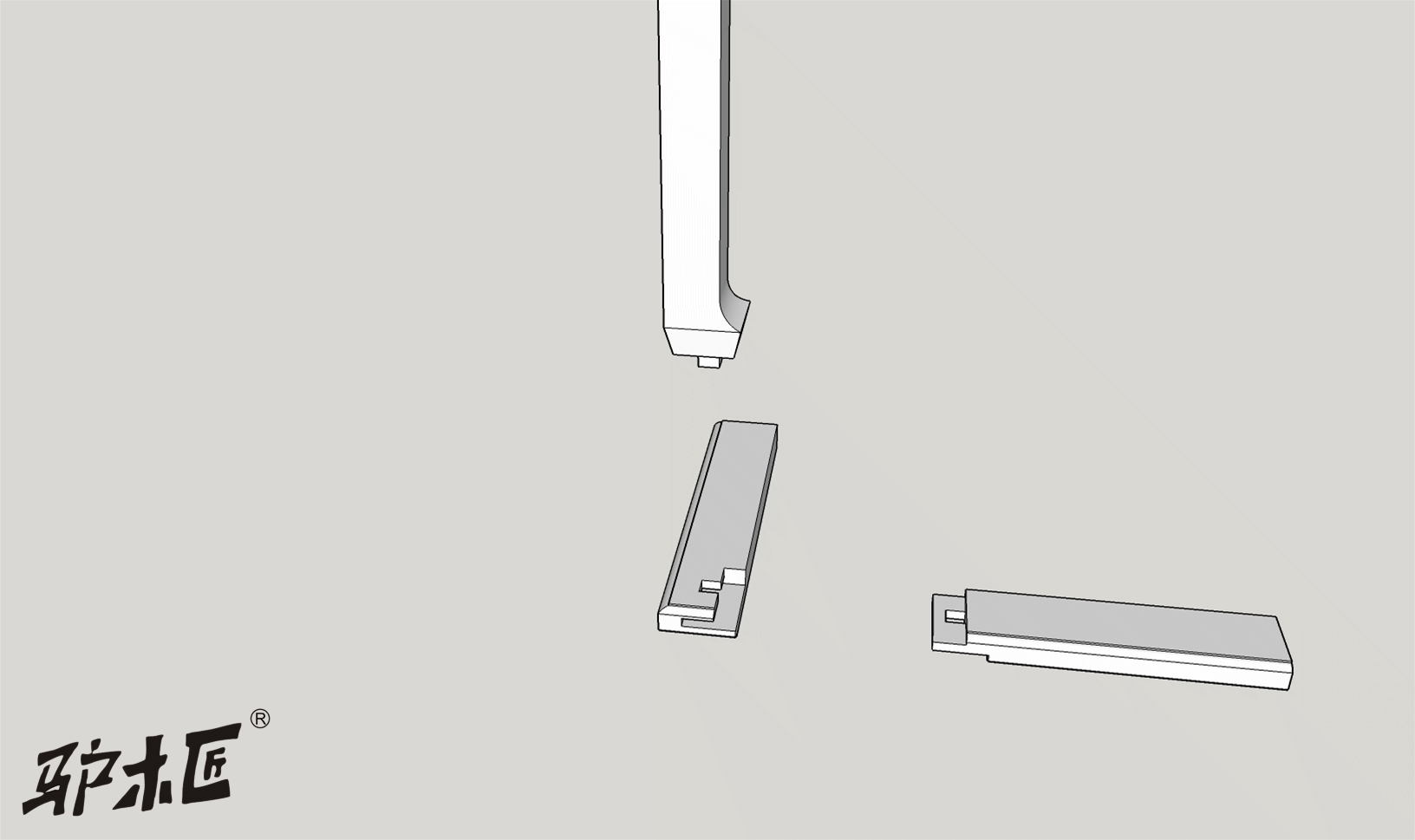

【15：方形家具腿足与方托泥的结合02】





稍后片刻，补挂掉的图和更新10个。本期实际24个，最后一期完成101个总数！

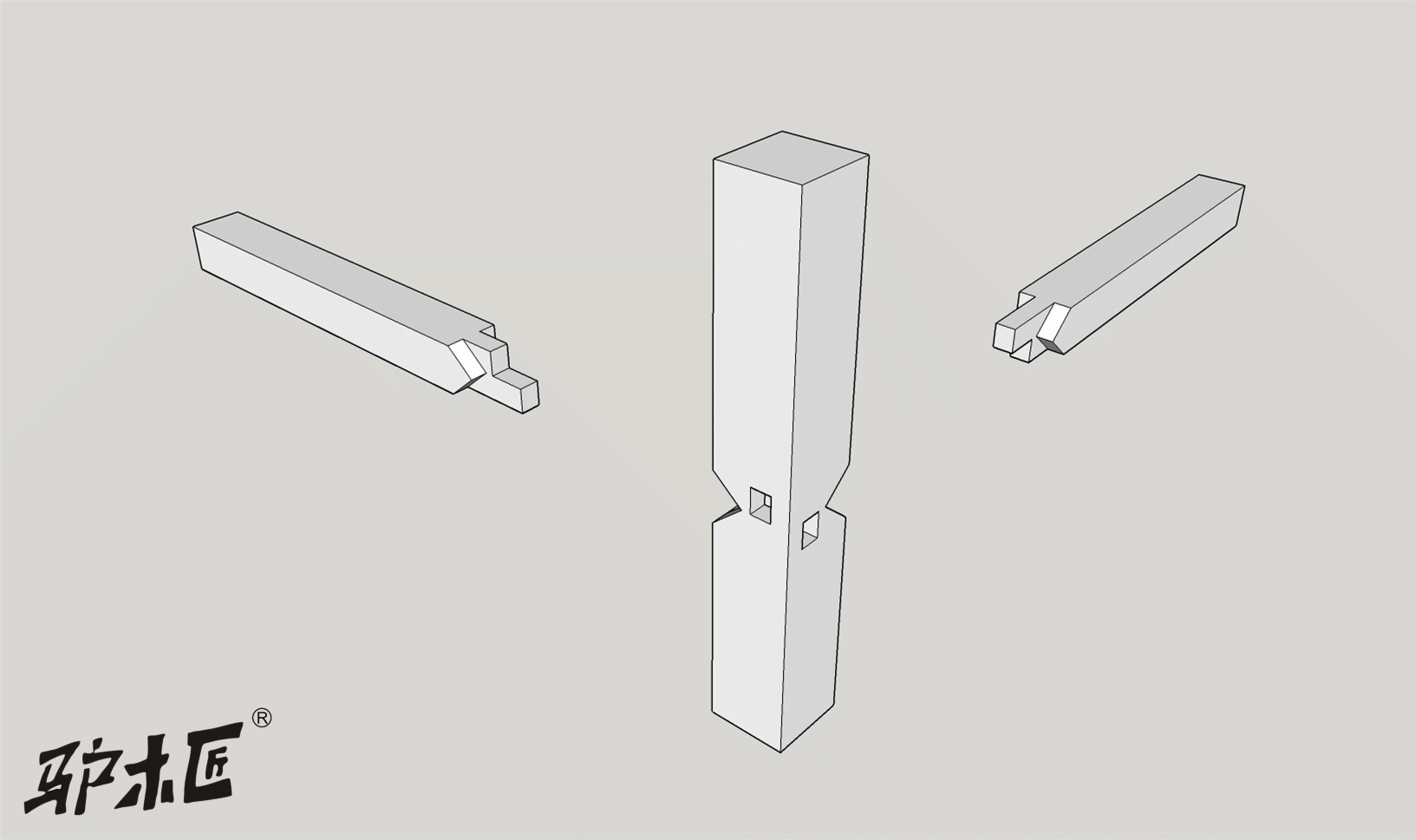

【16：柜子底枨两枨互让（各用大进小出榫）】

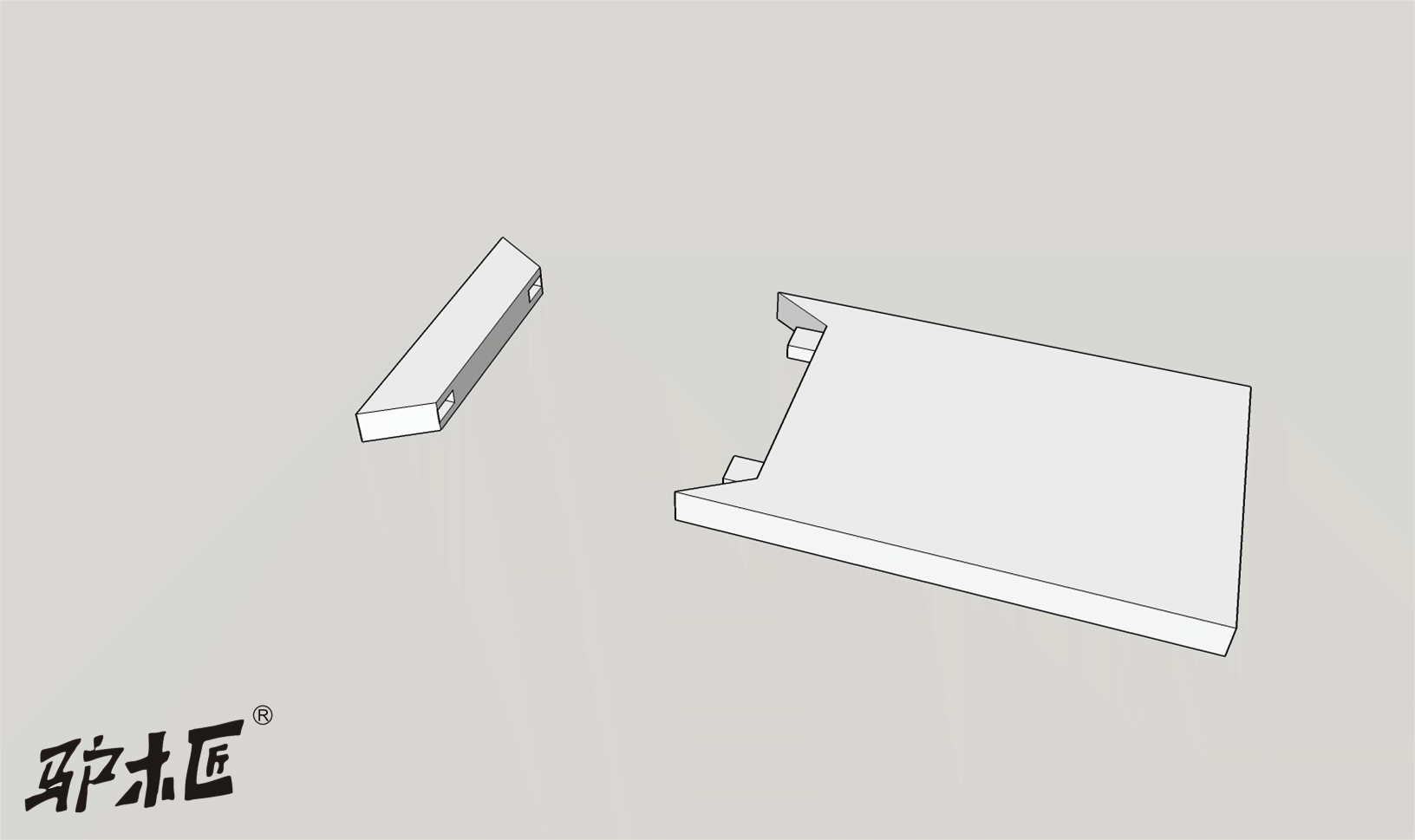

【17：厚板出半榫拍抹头）】

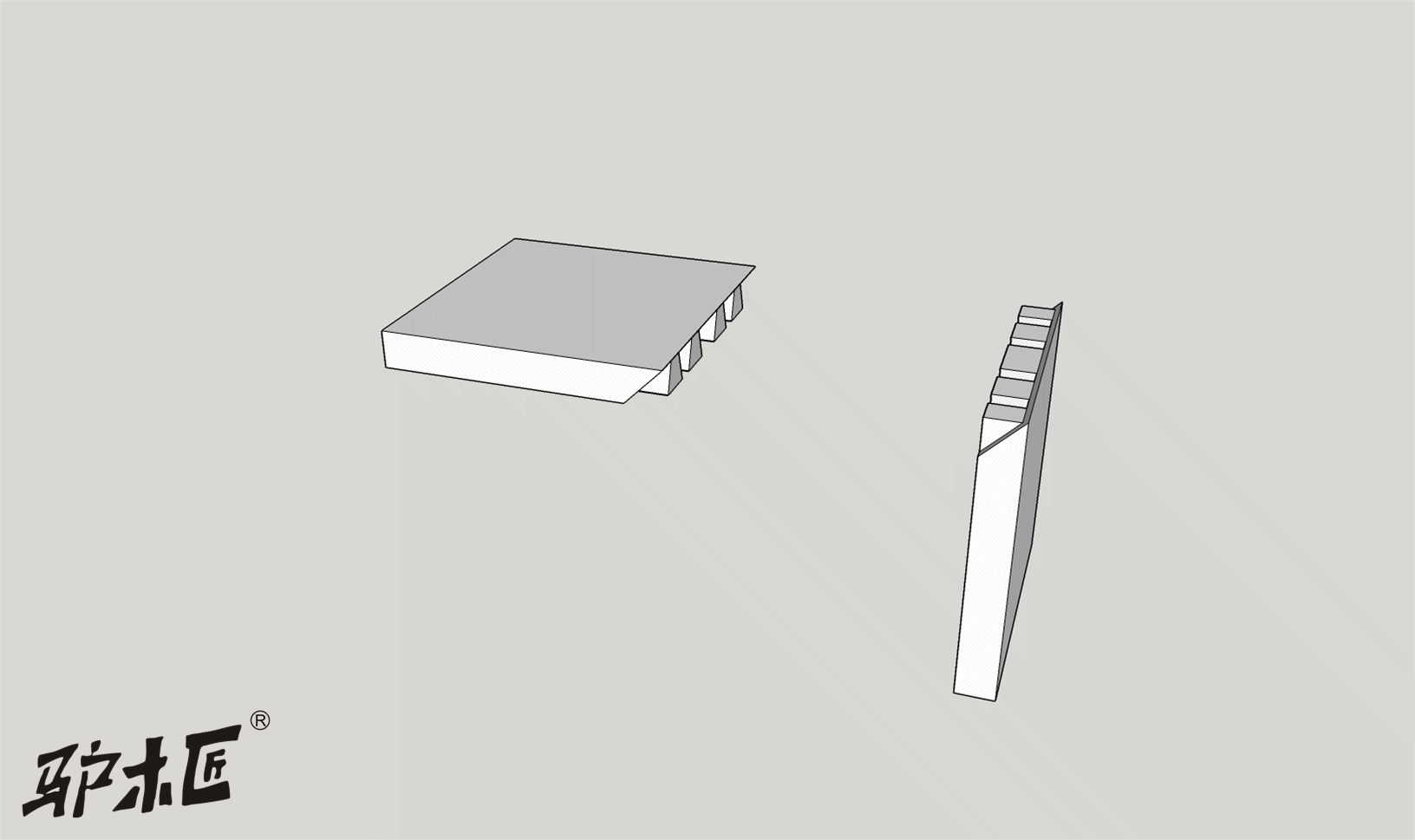

【18：厚板闷榫角接合】

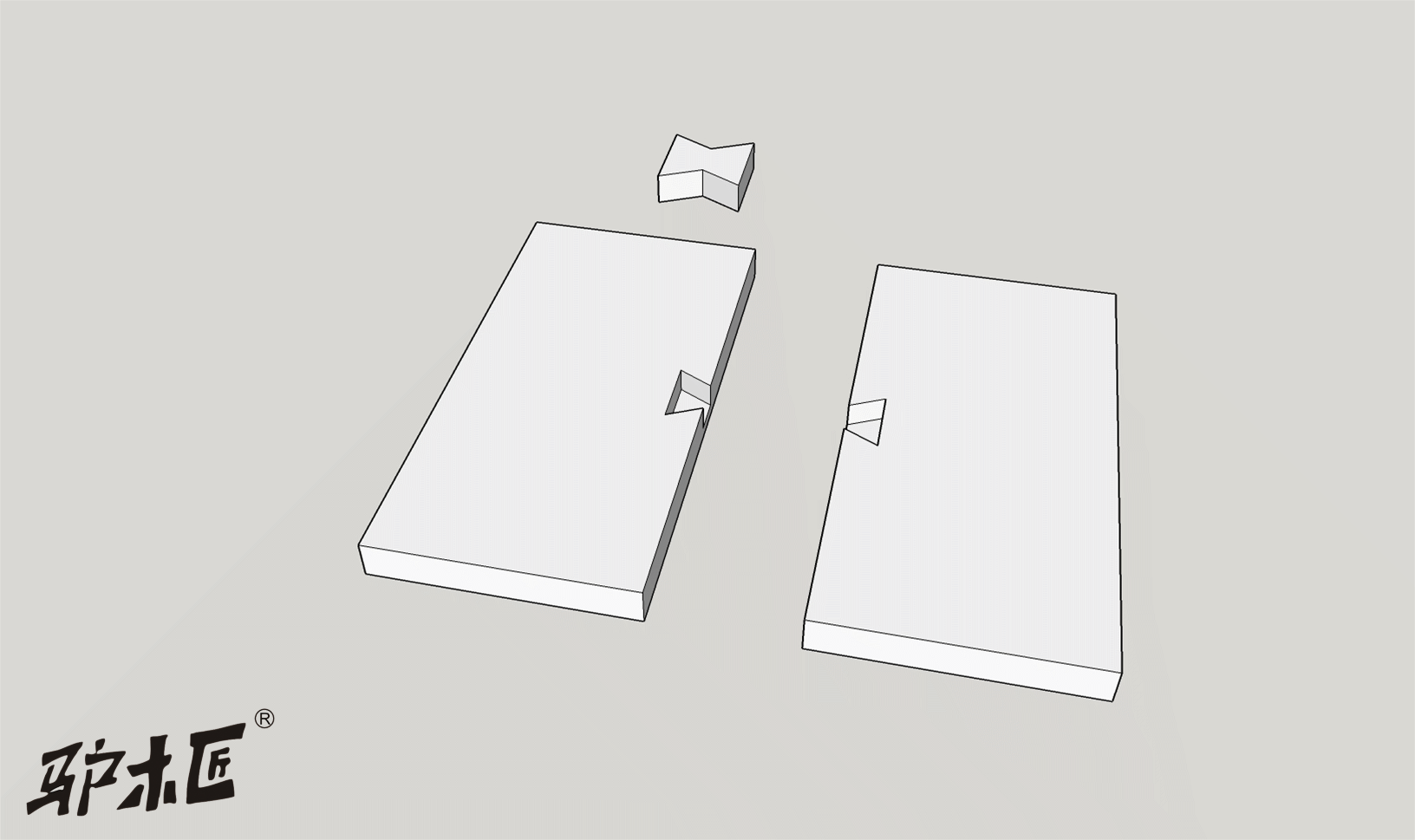

【19：厚板嵌银锭榫（燕尾榫）拼合】

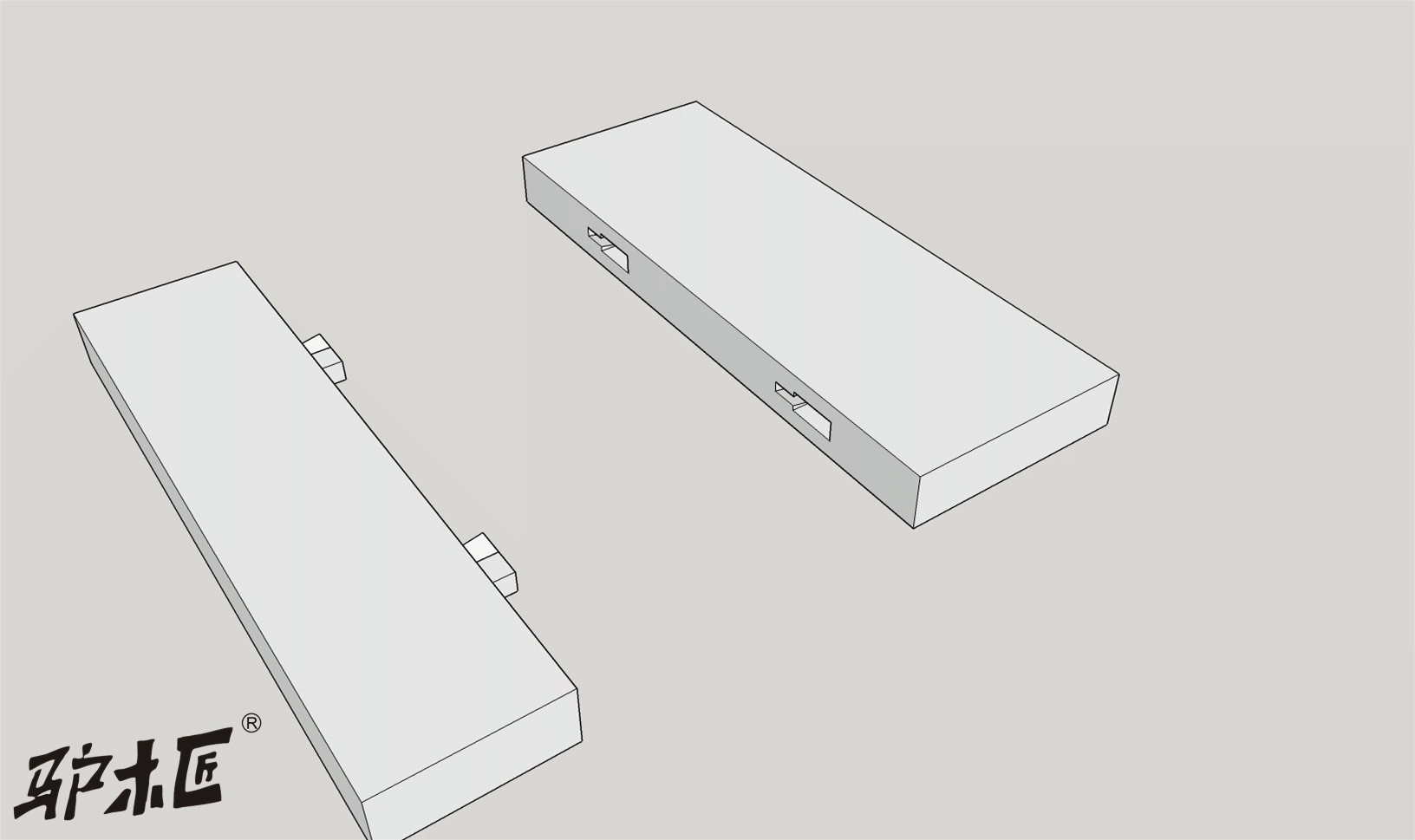

【20：厚板栽走马销拼合】

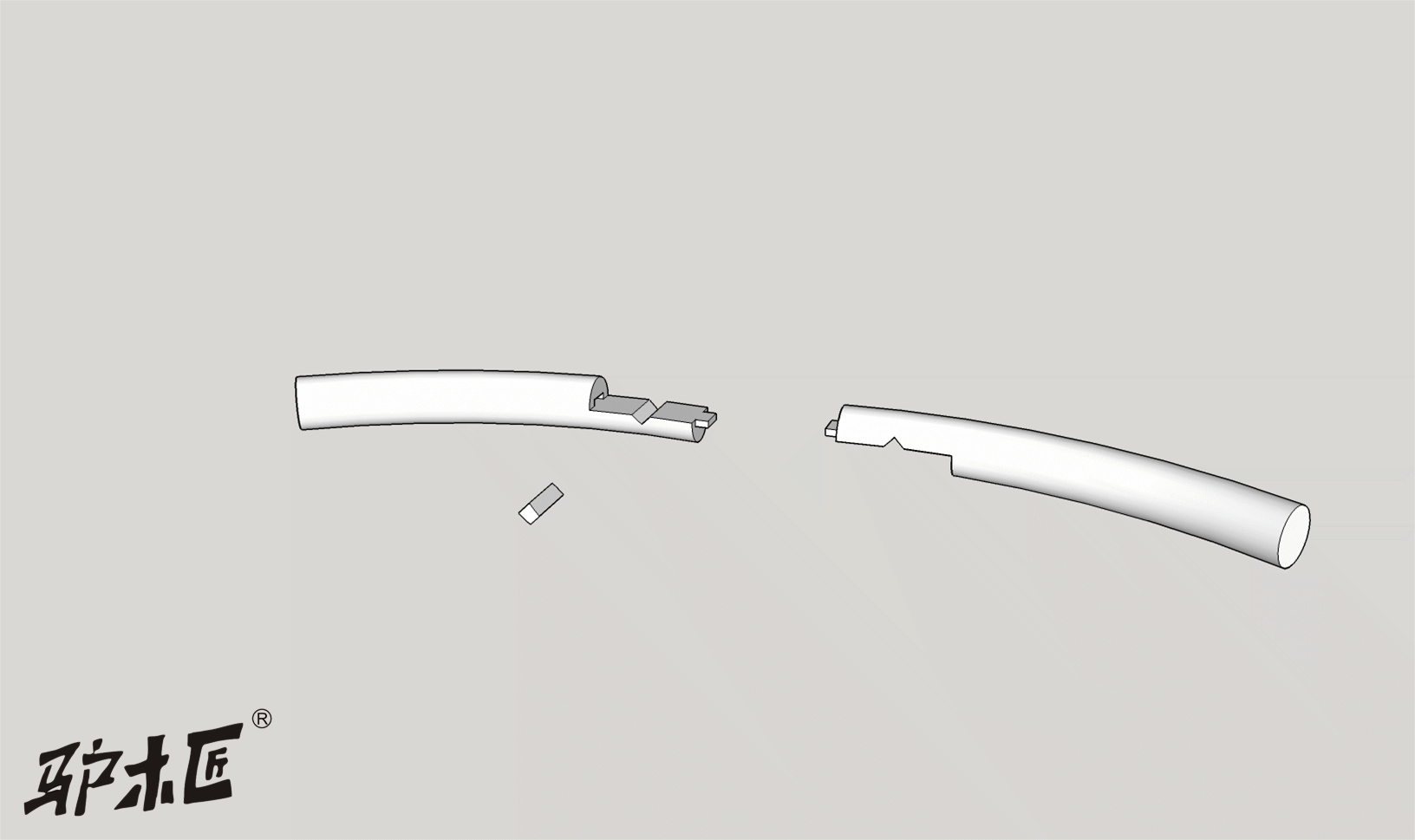

【21：弧形弯材接合：楔钉榫之二】

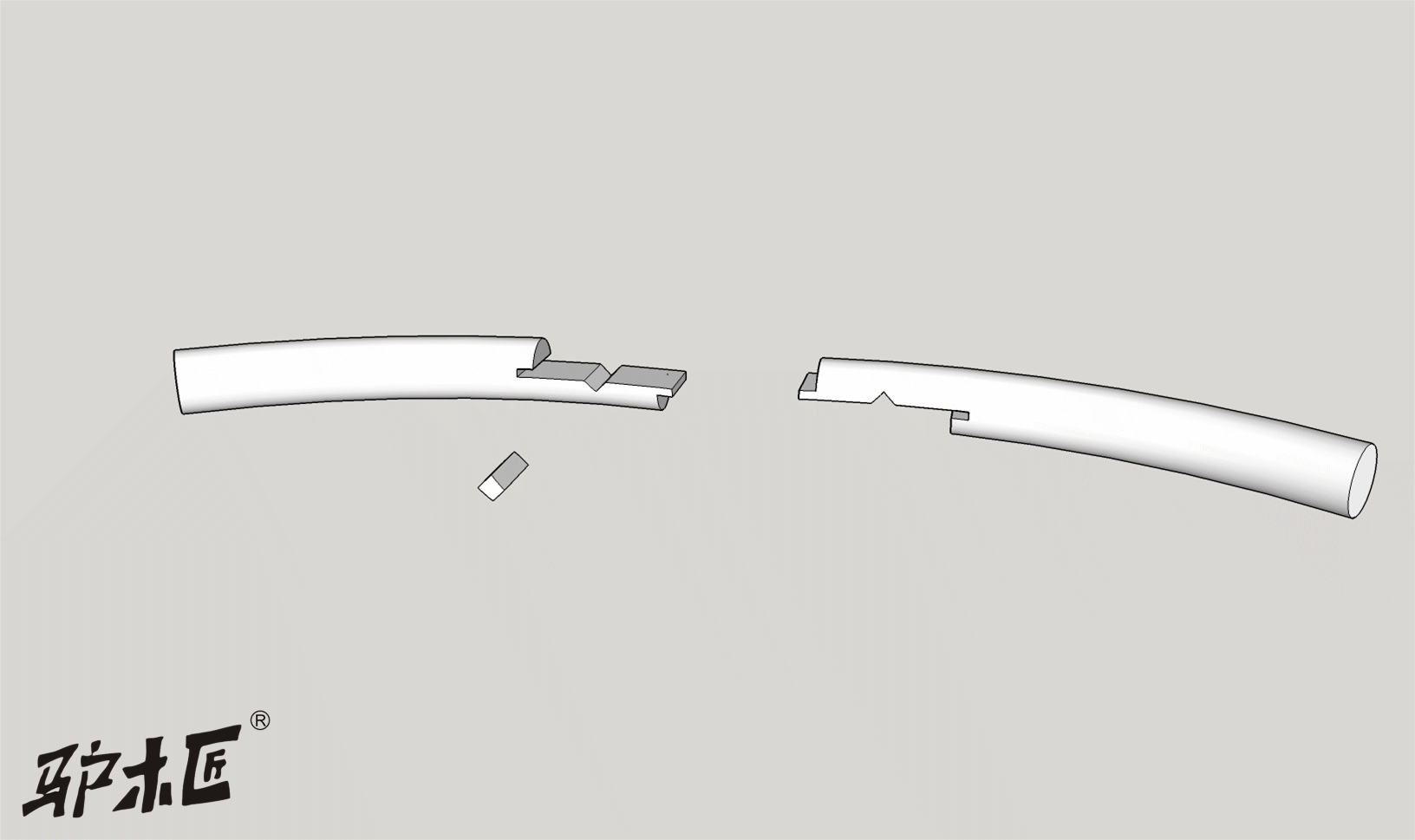

【22：弧形弯材接合：楔钉榫之一】

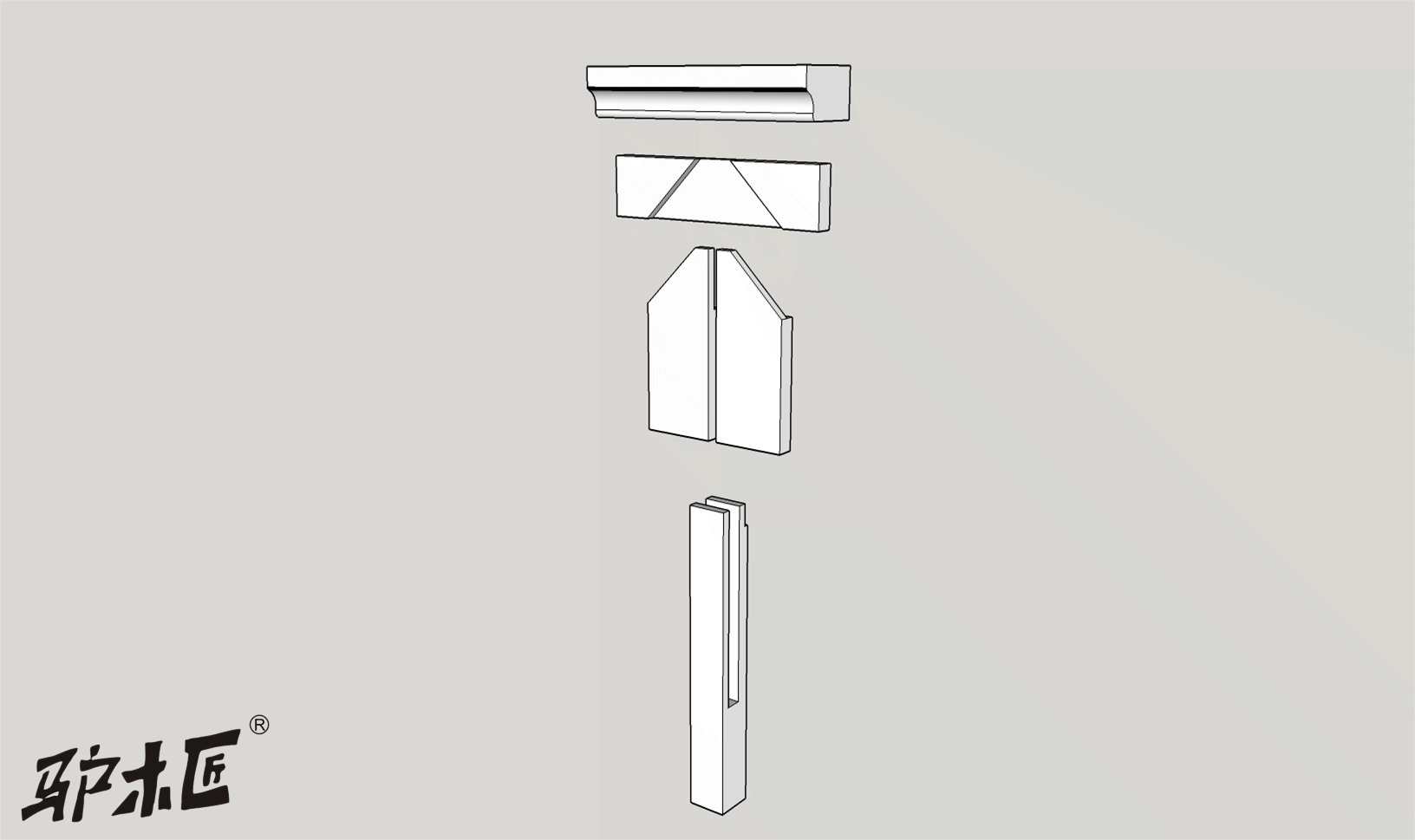

【23：夹头榫结构（腿足上端开口嵌夹牙条，打槽装牙头）】

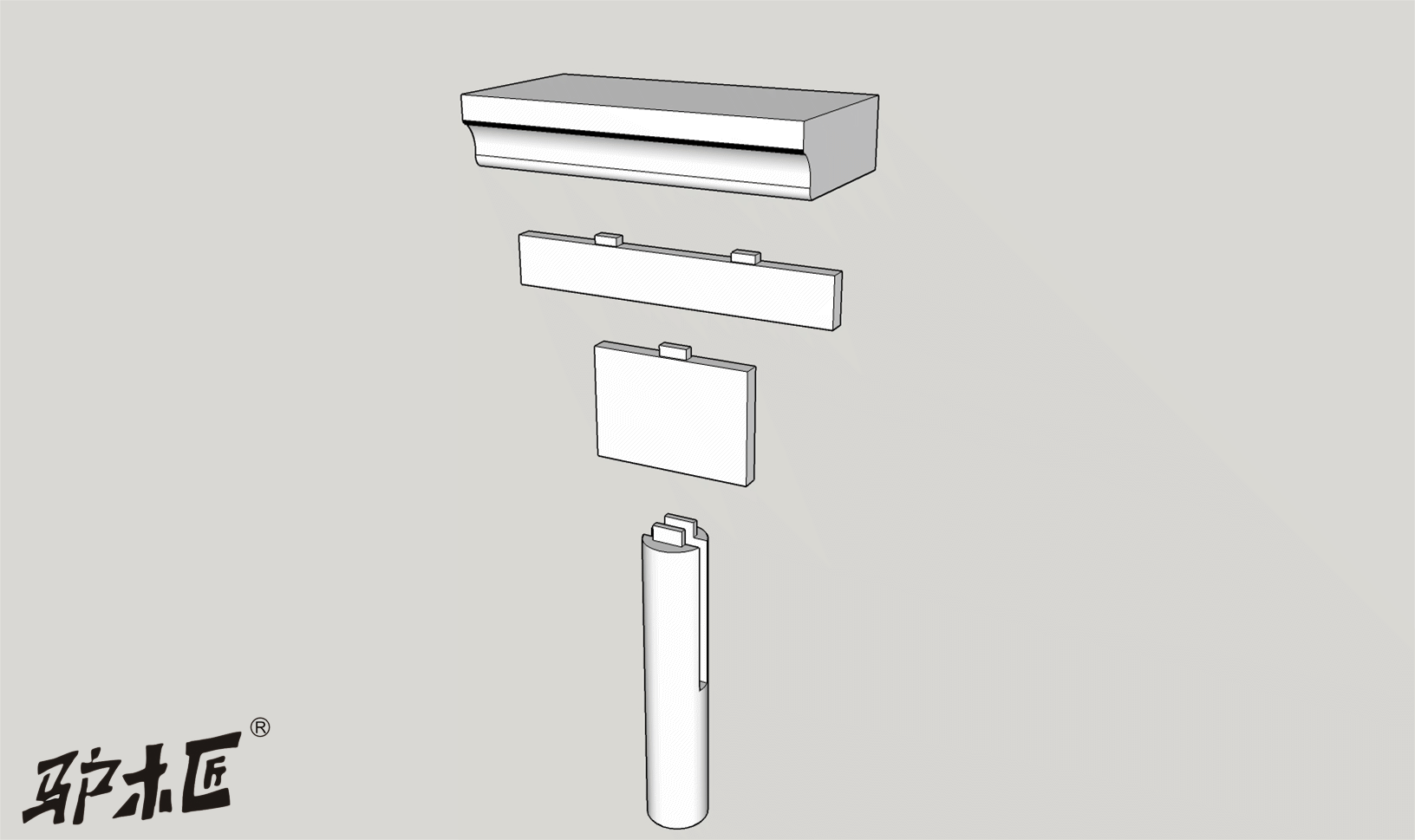

【24：夹头榫结构（腿足上端开口嵌夹牙条与牙头）】

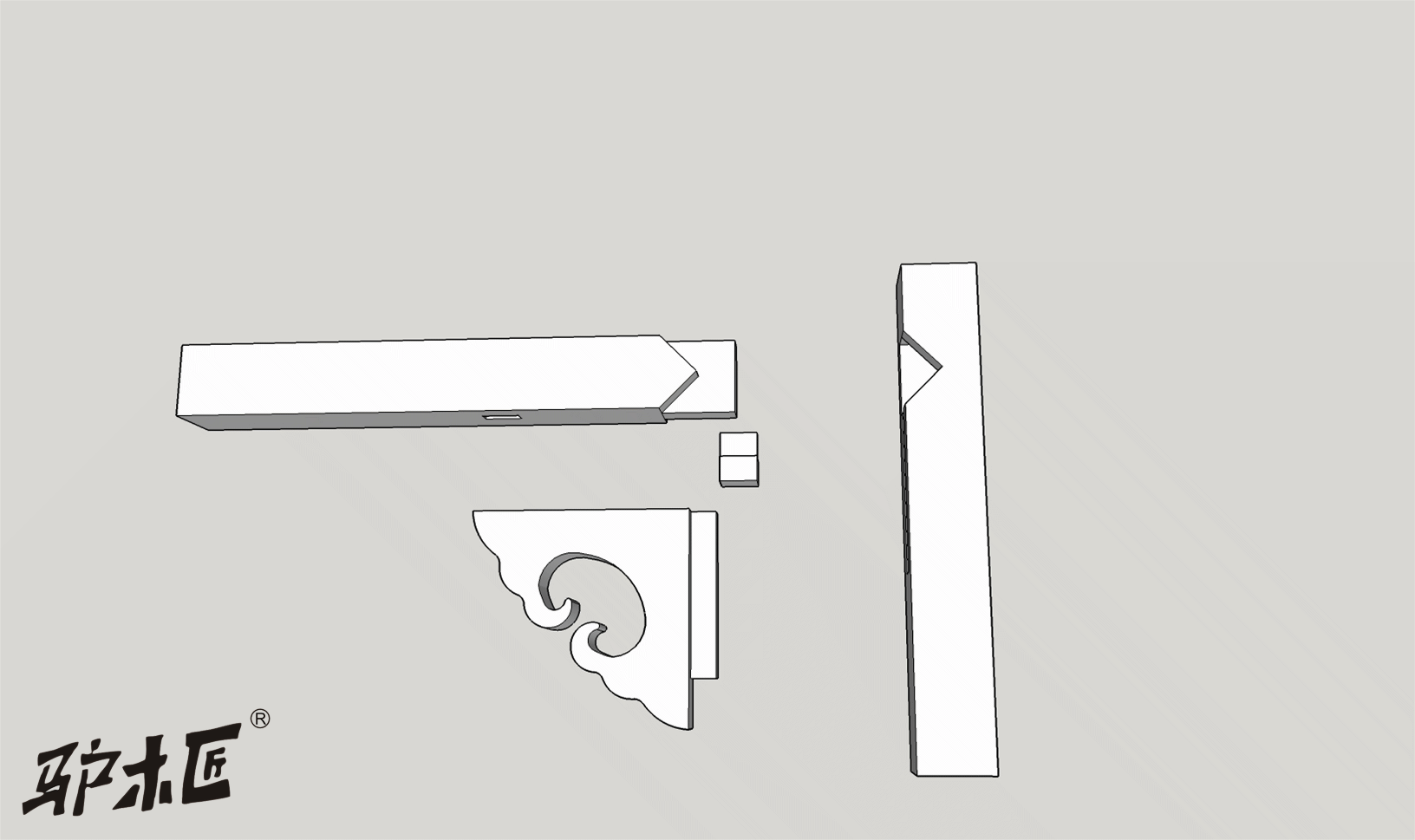

【25：角牙一边入槽一边栽榫与横竖材结合】





本期完结！请关注下一期！一共四期！
