[billy工具]工友方榫机 凿钻机 电压220转380方法

xyz123

3 v: \. j: Q" G$ P0 }$ S1 d' d

billyxin 发表于 2017-11-24 18:10
我对变频器不懂，虽然家用电难不倒我，但是有技术含量的东西，我就睁眼瞎了。这个变频是当时我买cjm250车床 ...

7 r; ~( i$ B7 x% D$ _7 I+ |/ U杂牌货还要一千多大毛啊
变频器我选台达，比西门子、泥轰货便宜一点，比兲朝货用料、做工要好。

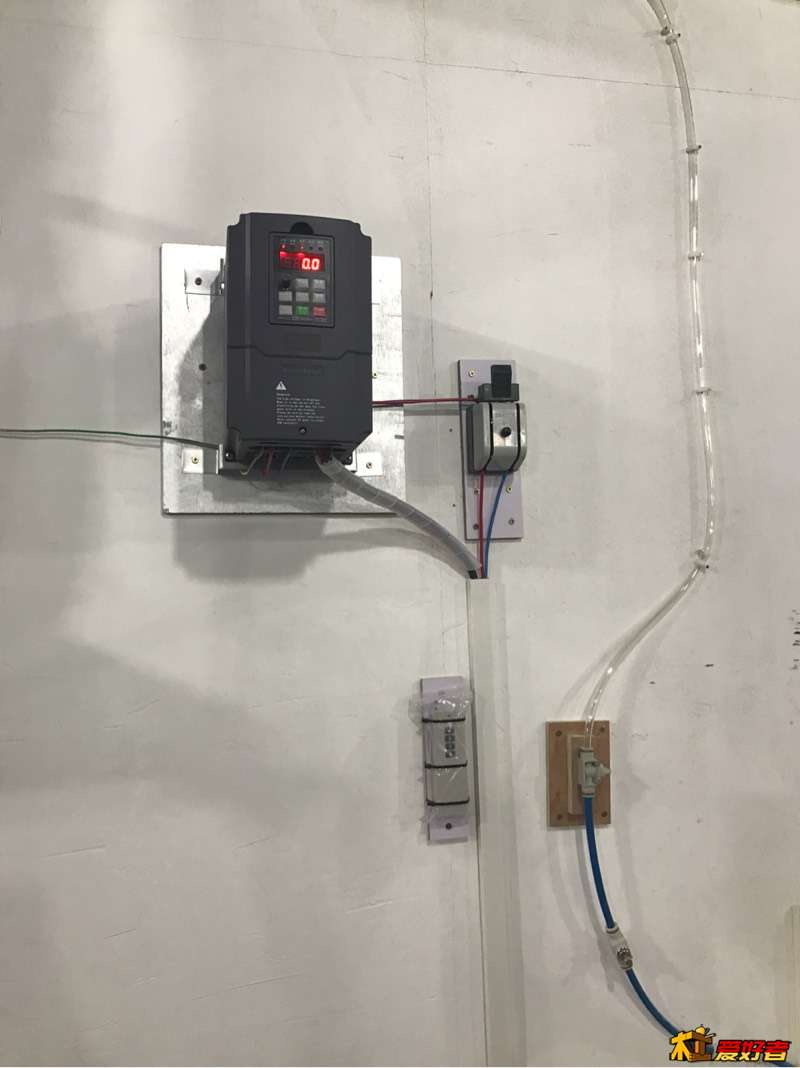

* O  x8 N3 B# H9 }支架、接线做工细致，可见楼主讲究。
变频器的入线电流蛮大的，可达二三十A，那个旋钮开关不太合适，装个32～40A的空气断路器较好。
控制线宜用带屏蔽层的电缆，0.3～0.5平方毫米不易断就好。控制线不应和电力线并排走，以防干扰造成误动作。
输出线还是换条四芯或三芯电缆吧，黄绿双色一般做地线，不要哪天自己不小心搞错了。
接地蛮重要，房柱子脚估计不行。平房的话，可敲开水泥地面，钻一两个直径几厘米、深半米多的洞至见泥，插入一截角铁，木炭混合泥土填回。
* {, h" a# B: U4 O9 M" y

billyxin

xyz123 发表于 2017-12-1 03:16
杂牌货还要一千多大毛啊
3 G* Y7 ?4 ~' Q- D% |变频器我选台达，比西门子、泥轰货便宜一点，比兲朝货用料、做工要好。

$ f2 }' M8 p/ V- u. I兄弟说完！看到关键地方没了，下回分解哈？

xyz123

billyxin 发表于 2017-12-1 10:38
兄弟说完！看到关键地方没了，下回分解哈？

( S2 n  R- l$ F* u8 B5 p没有了
/ s6 l0 k4 U  v/ G& a先掏洞再埋角铁，是为了过几年角铁腐蚀后好抽出来换掉。泥地的话，用一截铁管，下端折几个齿，上端横穿根把手，加水，捣个一米多深的洞不算太费事。

其它的花样，配电箱加装瞬态过压保护、漏电保护，变频器输入电抗器、输出滤波磁环，利用故障告警输出端子来控制接触器切断电源，载波频率、启停加减速曲线等参数设置……可慢慢把玩。
2 D! o; ^/ g1 s

alwdown

利器！加变频只要没有数控设备在一起，干扰没那么忧心

alwdown

电源输入端刀闸可靠（老办法），输出端不允许加任何断开器件，控制线隔开点，机器整体接地（连变频接地端都不用管），控制开关最好用易关难开的，毕竟功率大，要小心！

alwdown

重器惯性很大，停下来要些时间
- Q8 c; P. N6 B& p: \$ K最近用带锯多，3KW（变频带的），停机后锯轮惯性自转能切150高的料50的长度。
" F9 h0 L# }3 |: X( E+ `重器一定要注意安全！

billyxin

alwdown 发表于 2017-12-3 12:17
重器惯性很大，停下来要些时间
1 ^0 _  b  P) x  {- }最近用带锯多，3KW（变频带的），停机后锯轮惯性自转能切150高的料50的长度 ...

. k" @* d0 v& n$ v8 k3 A谢谢提醒！
" l6 p; s, o' s1 Z$ v/ ]' X( ~

我这一生就靠浪

大哥请假下，这样改了使用情况怎么样，小弟也准备搞台，桌面级的太辣鸡，工业级的又事380的。看见你这贴对工业的又有希望了，希望大哥能给解答！谢谢！
+ @5 @- Z2 x1 N: W' ~& Y

billyxin

我这一生就靠浪 发表于 2017-12-11 11:13
/ M5 I7 n8 g  H" g大哥请假下，这样改了使用情况怎么样，小弟也准备搞台，桌面级的太辣鸡，工业级的又事380的。看见你这贴对 ...

你看我做木工凳的帖子。原装破刀干柞木，就是切豆腐，换小林刀后估计天下无敌，快去败吧！
- w" U% E( l  r( c

我这一生就靠浪

谢谢大哥解答，机器不担心，就是考虑改电的问题，按老哥的方法改需要改电机接法吗？还是直接加变频器电机不动，这样改了，电机发热或功率大小改变了多少，DIY攻略变小到不怕，主要担心电机发热问题！

billyxin

我这一生就靠浪 发表于 2017-12-11 13:17
谢谢大哥解答，机器不担心，就是考虑改电的问题，按老哥的方法改需要改电机接法吗？还是直接加变频器电机不 ...

$ K3 j" c) ], J$ G9 g. h' r我用的不多，估计不是工厂天天操，应该没事。电机没动，那玩意太高深了不敢碰。
, d& ^  X, `9 d7 N; M

大话儿

学习

我这一生就靠浪

billyxin 发表于 2017-12-11 15:41
我用的不多，估计不是工厂天天操，应该没事。电机没动，那玩意太高深了不敢碰。

; G/ |4 n. g$ d, t1 t! ?- I% S5 ?6 S谢谢了
2 q0 ^0 {- L( R* `8 c/ v

billyxin

alwdown 发表于 2017-12-3 12:01
0 K1 N4 F" J# N* j6 l1 R1 b9 a电源输入端刀闸可靠（老办法），输出端不允许加任何断开器件，控制线隔开点，机器整体接地（连变频接地端都 ...

" v. {8 f& P; Q' w) g老大，我听你的，换了63安正泰刀闸，连输入线都换了2.5的起帆硬线。机器就放在水泥地上，还要接地吗？

alwdown

billyxin 发表于 2017-12-21 17:23
老大，我听你的，换了63安正泰刀闸，连输入线都换了2.5的起帆硬线。机器就放在水泥地上，还要接地吗？

...

你说的接地非电器接地！把电机或金属机身用同样粗的线接地。
* g% V3 x8 O; b2 g( Y, f: ~$ {! n有些房子的接地是虚设，室外根本没有导地端。如果是这样的话，需要自己在室外埋插钢筋。
/ \9 z, i! |+ T' I& Y! O& t
