设想了一个吸尘集尘器二次过滤方案，请教各位大神是否可行

gongjianyi · 发表于 2017-11-23 08:53:49

太糊白鱼发表于 2017-11-23 00:031 j3 s# O, t6 _' g6 o5 \
一次过滤如果不是褶皱的而是平板的话压损会很大，因为截面积小。一次过滤应该放上方，吸尘入口下方，气流进 ...

谢谢大师指点，我的进风孔前面还要接旋风集尘系统。

gongjianyi · 发表于 2017-11-23 09:06:52

太糊白鱼发表于 2017-11-22 23:58
, h8 T+ w4 ^, a你的系统估计压损要2000帕，风机要中压以上。旋风和布袋一般都计算1000帕。

谢谢指点

fanyingjie · 发表于 2017-11-23 09:09:14

关注一个

模范饲养员 · 发表于 2017-11-23 09:20:24

这得多少KW的风机啊

gongjianyi · 发表于 2017-11-23 10:16:07

socratic 发表于 2017-11-23 02:54, g9 i+ r, ^# l; Y1 i5 ^8 `
中压风机便宜好买，不是大问题。进风口那一箱没必要做海帕，离心+迷宫，基本就可以了。DIY集尘器最难的是设 ...

谢谢指点

gongjianyi · 发表于 2017-11-23 10:16:42

本帖最后由 gongjianyi 于 2017-11-23 10:18 编辑

模范饲养员发表于 2017-11-23 09:20
2 N9 S3 t9 @& T% U L; d这得多少KW的风机啊

1200-1400千瓦

龍づShengWo · 发表于 2017-11-23 10:49:44

这样一次过滤吸尘室很容易堵死，你会清理不来，建议：进风口里面稍微向下，一室出风口改到上面，再用管子接到二室里，最后建议你关系用110的，要不你以后会后悔

gongjianyi · 发表于 2017-11-23 11:06:19

龍づShengWo 发表于 2017-11-23 10:49
% ]3 k. g: }8 C% e; a. ?- z6 ~' R这样一次过滤吸尘室很容易堵死，你会清理不来，建议：进风口里面稍微向下，一室出风口改到上面，再用管子接 ...

谢谢指点

SHWU · 发表于 2017-11-23 11:20:20

网和海帕堵得烦人，吸地电机噪声太大

洗尽铅华 · 发表于 2017-11-23 11:20:21

前面还有旋风，加上风机的功耗，会不会大点，其次是清理会不会不方便，我还是觉得那个上下结构的效果好点

gongjianyi · 发表于 2017-11-23 12:58:55

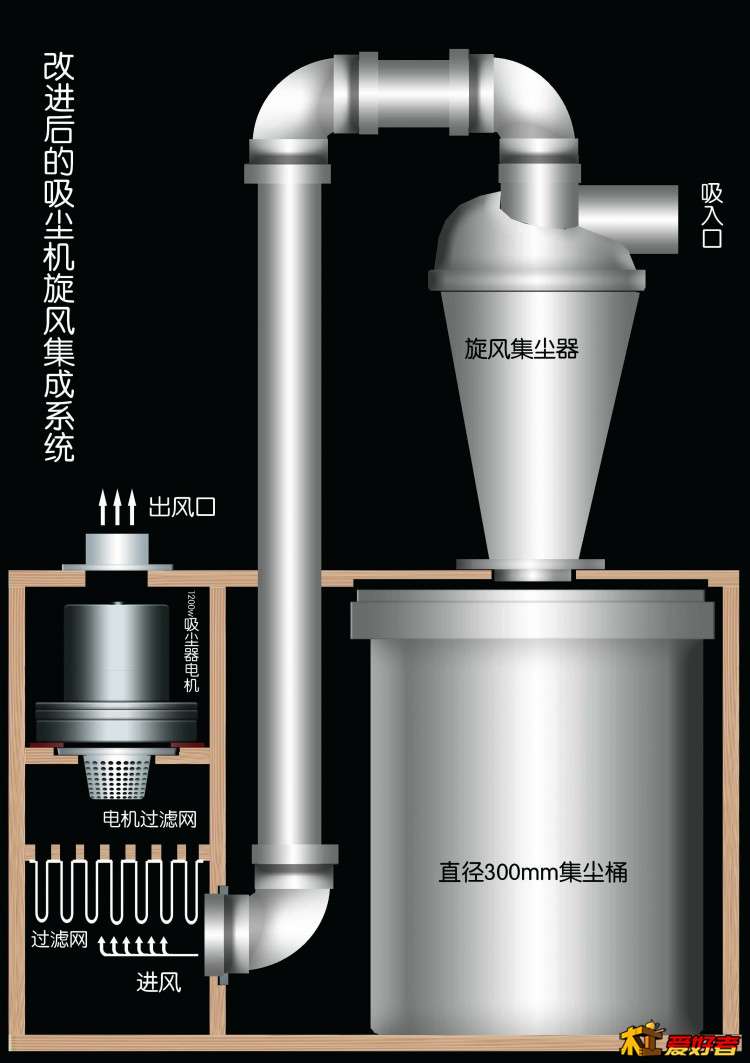

改进后吸尘集尘系统的样子

老兵新手875 · 发表于 2017-11-23 14:04:24

学习了。谢谢分享。

宝宝哥 · 发表于 2017-11-23 14:21:47

最主要的是要设计不用电的集尘器

wjmuo · 发表于 2017-11-23 16:07:46

本帖最后由 wjmuo 于 2017-11-23 16:10 编辑

gongjianyi 发表于 2017-11-22 23:30% S h6 V" a; m- T1 }4 w9 I4 n" v( j; D
欢迎提出好的建议以帮助改进。

这样不好效率不会高吸尘机电机再加滤网吸力不足。最好用涡轮风机。集尘器高度比较高这个外形设计不是很科学，除封口可以加集尘袋大部分都是这么做的吧。网上有合理的集尘器设计图纸可以参考下

二哈与大苏 · 发表于 2017-11-23 16:42:35

拆卸麻烦滤网老得清我也试过两个集尘器串联风压太小最省事是风机接一个集尘直排室外但是像打磨这种还是显得小直接轴流风机直排
