木头大战工友四合一第二季《换心术》之新老工友电机对比及保养，新手慎入

爱木木978 · 发表于 2011-3-26 11:09:15

木头师傅显然是一个既动手更动脑的行家里手，什么困难都难不倒

爱木木978 · 发表于 2011-3-26 11:10:48

人们经常说因为“专注多以专业”，但我觉得木头师傅是因为专业才更专注，所谓的敬业精神、创新精神

木头木脑木性情 · 发表于 2011-3-26 12:29:28

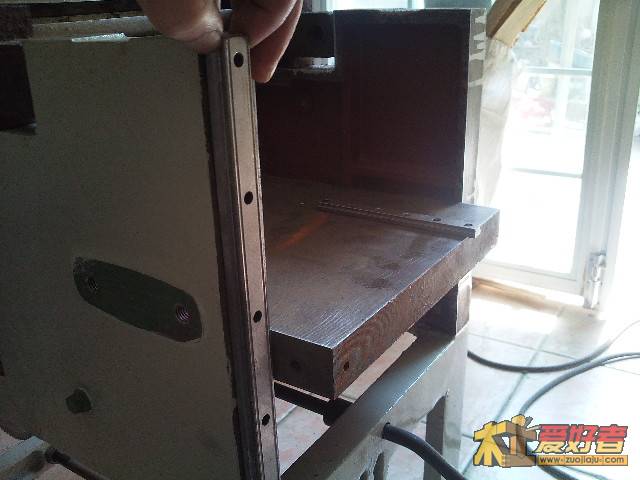

今天在考虑压刨平板的升降轨道问题，拿方轨进行了比划，正好有两根合适长度的15毫米旧方轨，但是要配两个滑块的话造价就会在200附近，这个问题要仔细考虑下，方轨安装精密度要求高，刚性好点，光轴的造价则会低很多，16的光轴才30多一米，滑块10多元一个，30毫米45号钢光轴刚性会大于15毫米方轨，造价也不及15毫米旧方轨一半。。。

而16毫米单/双光轴对我的诱惑力最强，因为可以用木料做支架，木料上打个15毫米孔把光轴砸进去就完事了。。纠结中

木头木脑木性情 · 发表于 2011-3-26 14:11:20

   仔细考虑了下，如果用光轴的话，光轴要细点长点，这样即使安装精度不够也能用，不至于因为轨道刚性过强安装出现点偏差就可能无法升降

   要保证升降的顺滑，三维测绘精度，部件加工精度，安装精度都要考虑到，然后预留合适的公差安装时好调节，首先测绘精度要保证

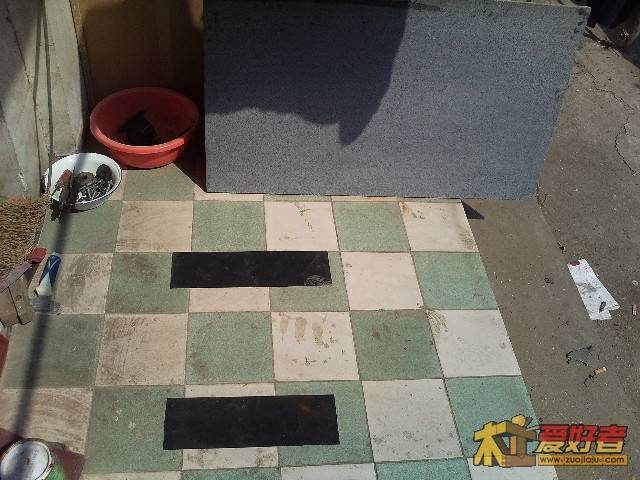

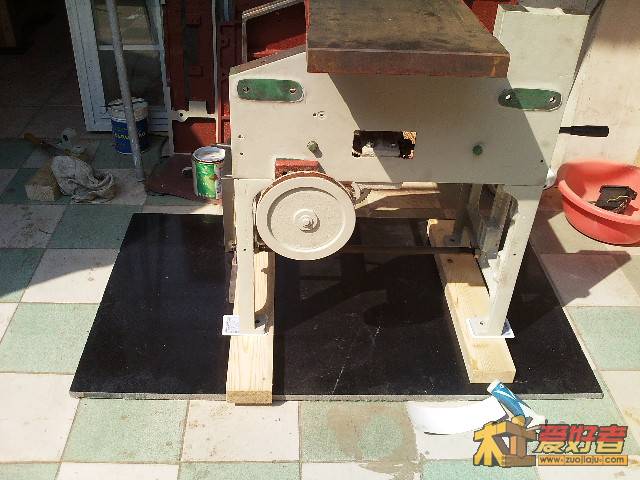

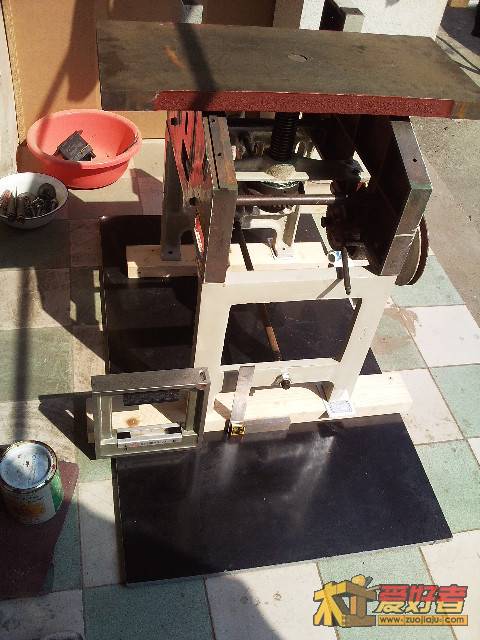

   测绘的准备工作正在进行，打算牺牲一块花岗岩板。。。。框式水平仪只是评估用，哪东西精度太高这里用不着，我只要0.5毫米的精度足够了

木头木脑木性情 · 发表于 2011-3-27 07:06:33

本帖最后由木头木脑木性情于 2011-3-27 07:23 编辑

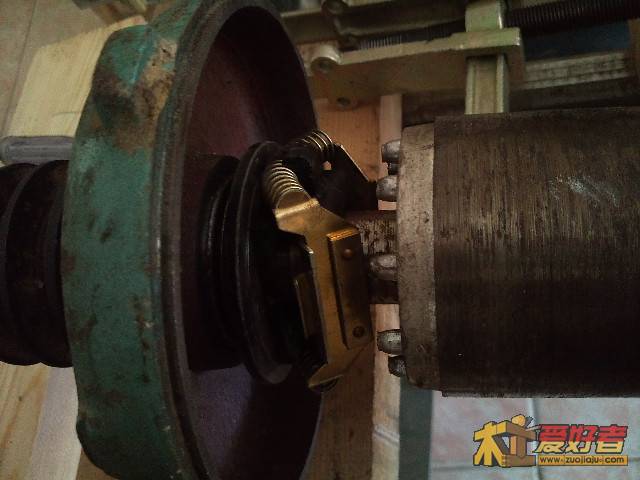

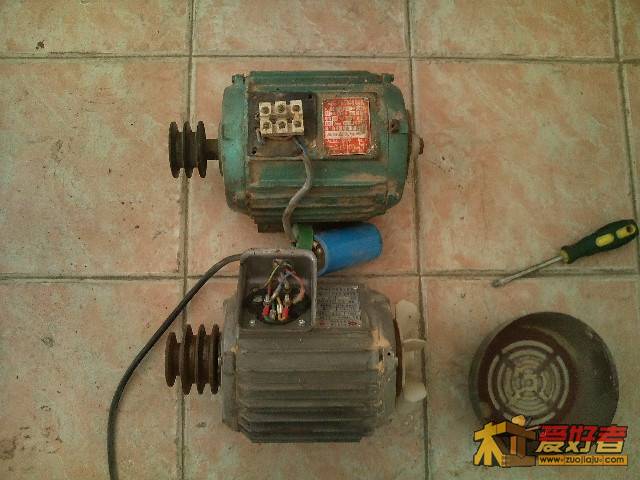

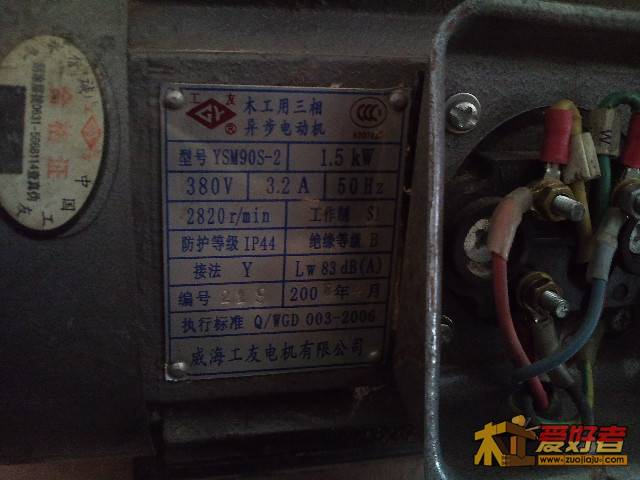

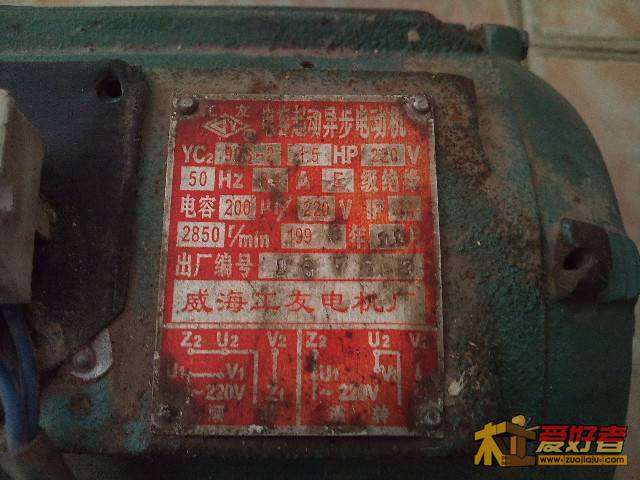

380伏1.5千瓦电机。。。。。怎么办，电容移相的功率可能不够用，又不想增容380伏进户，想到之前还有个工友292型150毫米三合一被拆成一堆废铁躺储藏间，把那个电机拿过来比划比划，顺便保养下，看个头老工友220伏1.5HP电机（大约1.1千瓦）要比这个新工友1.5千瓦380伏的长一截，感觉功率应该够用，拆开后离心开关感觉还不错，图片中哪个小转子是台钻550瓦的

木头木脑木性情 · 发表于 2011-3-27 07:21:35

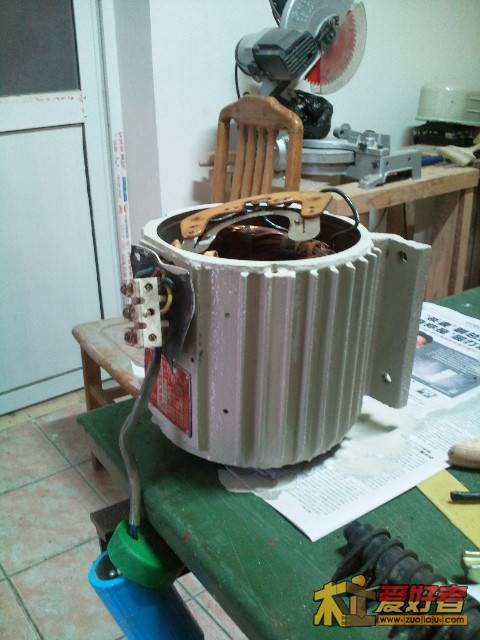

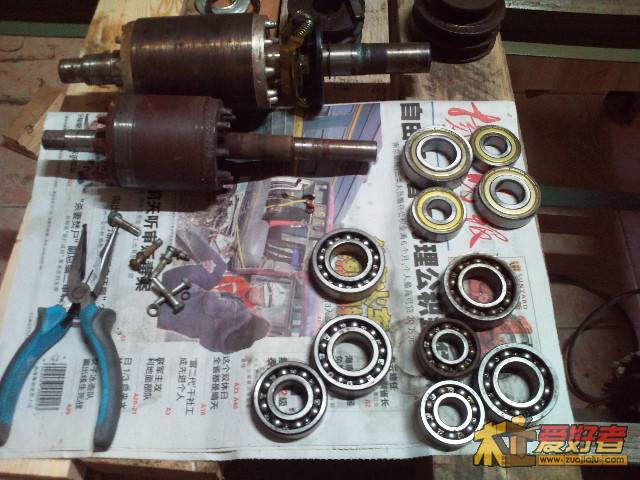

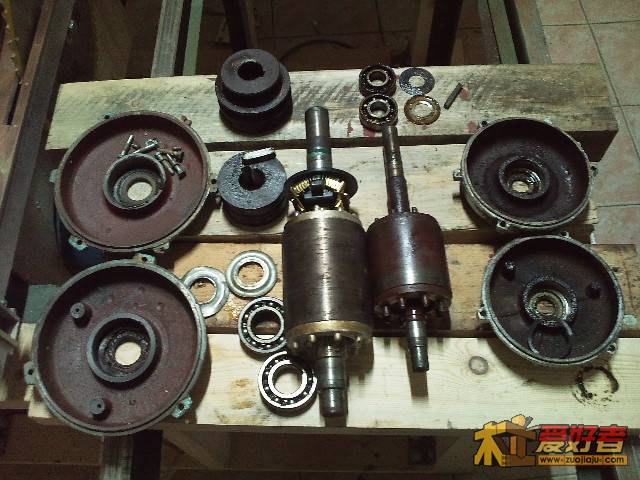

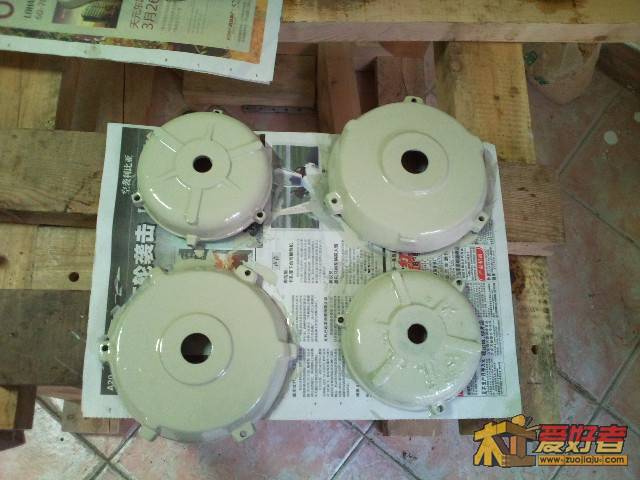

型号功率转速安装尺寸都接近，只是220伏的尺寸大一号，也重些，洗洗弄弄，换身衣服再说，和台钻电机一起保养感觉有效率，单个保养的话心情会很不爽

古道 · 发表于 2011-3-27 07:45:45

学习一下，看看靠山是怎么解决的，有什么好办法吗？

木头木脑木性情 · 发表于 2011-3-27 09:35:54

本帖最后由木头木脑木性情于 2011-3-27 09:46 编辑

古道发表于 2011-3-27 07:45
3 n* T) ~2 b, |( S6 ], k( X; x5 e, F学习一下，看看靠山是怎么解决的，有什么好办法吗？

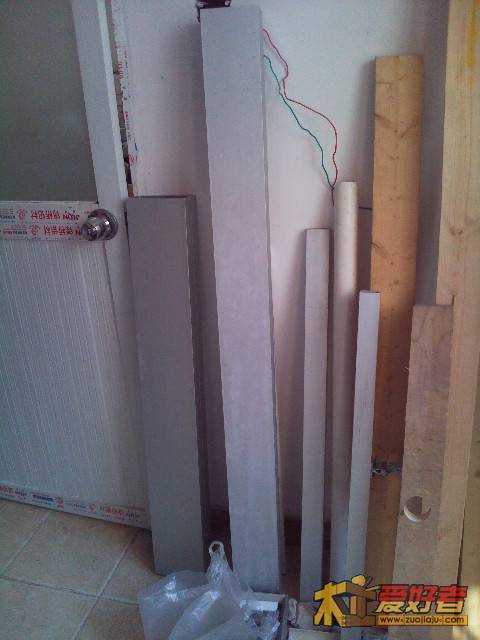

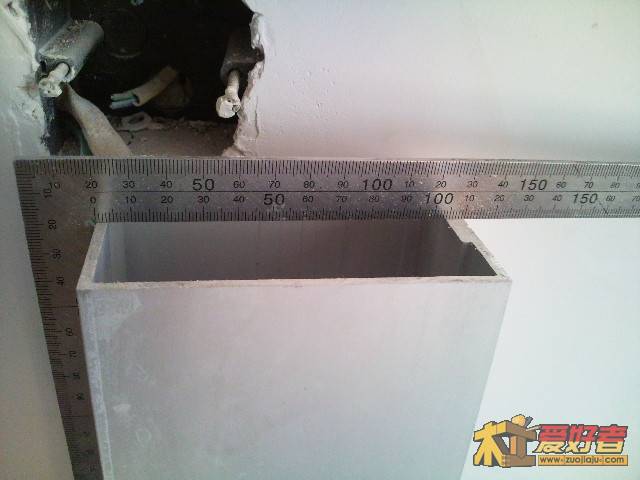

靠山应该方法很多，安装部位无外乎三处，固定台板面，微调台板面，机框，想稳定点的话就是固定台板面+机框，材料我打算用铝合金方管和木料加工，铝合金材料壁厚为3毫米，目前备选的有110幕墙料（3*65*110）和140幕墙料（3*65*140），转换固定用材也很强，旧料4*40*40或2.5*25*50，材料选择范围比较宽所以不担心靠山的材料，当整体思路及整体框架确定以后就好加工了，因为卖铝合金幕墙料的商铺能提供的材料最大尺寸就是140幕墙料，壁厚也就3毫米，原来担心旧料110强度不够又去买了一米140零料，结果发现140料变形情况甚于110

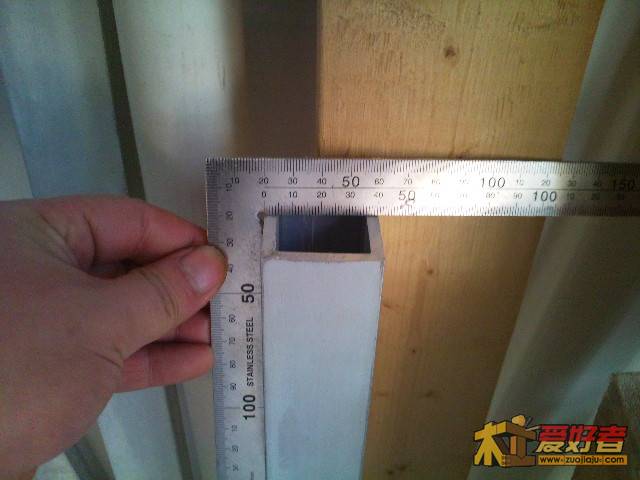

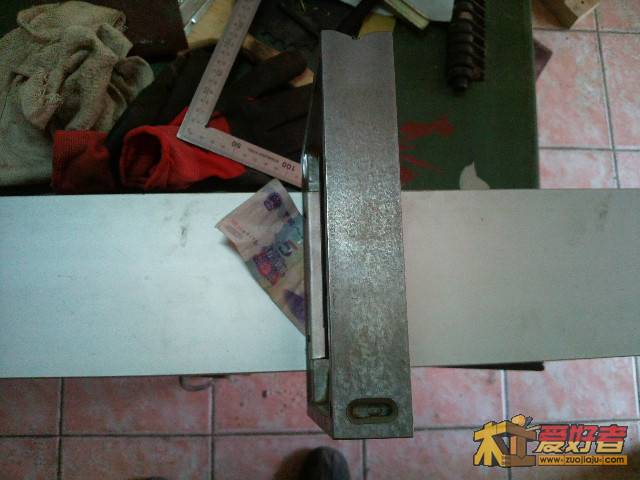

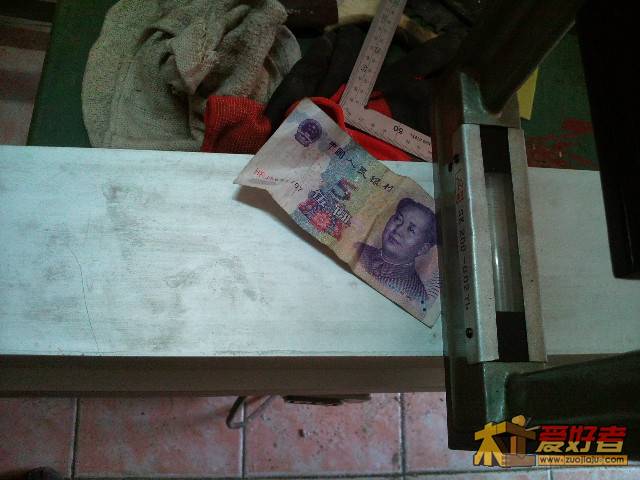

铝合金方管扁管的最大问题就是每个面中间都是凹的，四边会高出来一些，壁厚越薄越明显，4毫米以上就基本表现不出来，3毫米木工用基本没问题，2毫米以下基本不用考虑，一推料很可能整体变形
