楼主: mingong

自制拼板夹

    [复制链接]
发表于 2017-11-20 02:37:06 | 显示全部楼层
mingong 发表于 2017-11-20 01:16+ U. S2 d$ K2 d" s% [
这种夹具也可以任意调节宽度,角铁上那排孔就是用来调节的。只要角铁够长再宽的板也没问题,它的结构原理 ...
) }1 s8 u& v; Z4 ^4 {
角铁上的孔   我当然看到了, 当然知道什么作用   但你只能在比较常用的宽度上 打些预留孔
; ~5 k, L  B6 p  e3 A' }( i
& Y4 W( g4 m, p( D/ m6 b6 C水管夹想必你也用过   长度上任意位置定位,你角铁打孔  只能分段定位, $ p2 A- }+ ~3 y% M3 [: o  V
再说孔打多了还损角铁强度
# E0 l* U6 u0 @0 r, Y. F
1 p; y) v4 m4 g8 ^, I“只要角铁够长再宽的板。。。”    算了吧~  我想想都好笑
. ]& p' o6 K# T& B
. Y% B% V  t& X+ p& f8 g
  G4 i+ z; e+ z1 ^
6 t- v' m2 v) L) J8 q2 I; K  {5 M% D+ w1 d/ {

$ k) P0 {' W" l3 [2 `/ f; a9 o. P

6 H/ v& A" @; v& A9 P% m) _$ f5 ^, L+ |/ @+ j
回复 支持 反对

使用道具 举报

发表于 2017-11-20 07:52:22 | 显示全部楼层
能用,好用,适用,省钱,那就是好的。
回复 支持 反对

使用道具 举报

发表于 2017-11-20 08:13:10 | 显示全部楼层
空颜 发表于 2017-11-19 16:37! K9 ?3 Z. p" N* b5 i
这个结构呢
2 B7 w$ a& j( V% p# {/ t+ ], V7 _
这个有点复杂!. @8 x5 G3 C( r3 a% ?4 p, F+ D
回复 支持 反对

使用道具 举报

发表于 2017-11-20 08:35:58 | 显示全部楼层
空颜 发表于 2017-11-19 16:37! h5 ?; ?; ^# J1 b- F: L
这个结构呢
# a% Z6 Q, o, e5 K
这个更棒。
4 L% W. I& y9 \
回复 支持 反对

使用道具 举报

发表于 2017-11-20 08:36:38 | 显示全部楼层
楼主的简单实用。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-11-20 10:55:41 | 显示全部楼层
木七木八 发表于 2017-11-20 02:37
1 q0 {7 q5 L1 |  t角铁上的孔   我当然看到了, 当然知道什么作用   但你只能在比较常用的宽度上 打些预留孔
$ T0 {% E! c  K/ D1 ~: Z
7 D6 S, M% g0 |  b+ Q4 S水管夹想必 ...
4 G( ]: Z* x, }
螺丝的长度大于预留孔的孔距就可以夹持任意宽度的木板。还有锻造钢材的强度要远远大于铸铁的强度。做这个夹子只是提出个想法供大家参考。5 L  p2 G1 y2 s( E% P
回复 支持 反对

使用道具 举报

发表于 2017-11-20 11:31:01 | 显示全部楼层
还有个问题,夹完厚板后,再夹薄板,会因为上下链接的丝杆的丝变形而使得螺帽拧不下来。反复几次丝杆报废
+ b, C: y5 t# e4 p/ W. d
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-11-20 12:30:30 | 显示全部楼层
风之力7788 发表于 2017-11-20 11:318 t8 w: e  Q4 f  W, K
还有个问题,夹完厚板后,再夹薄板,会因为上下链接的丝杆的丝变形而使得螺帽拧不下来。反复几次丝杆报废
! m, W- T  F+ ?* P- A2 ]+ |6 ?
只要丝杆的硬度比镀锌角铁的大这个就没多大问题,一般拼板用不了多大力。实在不放心可以锯一小节PVC管镶在角铁孔里起保护丝杆作用。这也是DIY的乐趣所在不停的瞎掰。7 O& @# F" `# L; b
回复 支持 反对

使用道具 举报

发表于 2017-11-20 12:39:09 | 显示全部楼层
讨论热烈,各取所需
回复 支持 反对

使用道具 举报

发表于 2017-11-20 13:34:23 | 显示全部楼层
不好用
6 B5 ~- G3 H: Q
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-11-20 14:21:38 | 显示全部楼层
本帖最后由 mingong 于 2017-11-20 18:22 编辑 3 c+ X6 {% s) v' k* {

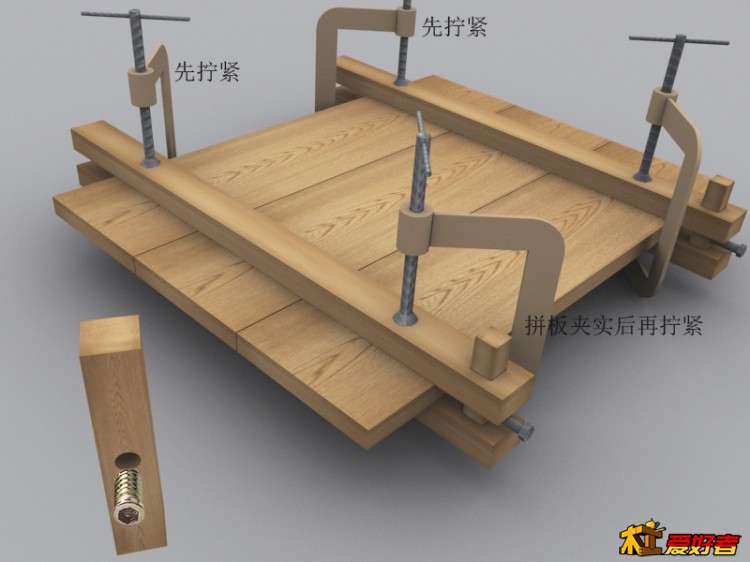

空颜 发表于 2017-11-19 16:37
5 q" t" l, D4 l6 F这个结构呢

( J: }5 J9 B$ T  K$ n' C* T; P这样更容易制作) N! o! H! v# p
回复 支持 反对

使用道具 举报

发表于 2017-11-20 14:36:47 | 显示全部楼层
感觉这种夹有个问题,对板子厚度一致性要求比较高,假如稍有差异,就会造成夹不紧的情况。
9 L9 q* E$ @9 @6 y; y6 a1 i9 c! a, M1 T  t8 b, S/ e
而且两头加力太大,也可能有中间鼓起,两头下沉的情况,可以考虑中间稍微有个向下的弧度
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-11-20 15:05:08 | 显示全部楼层
gzwuke 发表于 2017-11-20 14:36
$ |4 j) d6 C8 y7 k4 Z感觉这种夹有个问题,对板子厚度一致性要求比较高,假如稍有差异,就会造成夹不紧的情况。
" X( T; D7 H3 }
& p" u8 t# V0 k! g而且两头加力 ...

% i& ]$ b7 @' @9 ^两头竖向的螺丝根本无需拧很紧,够木板厚度就行。横向拉力越大角铁就越不会中间隆起,就好比一根绳子肯定是越拉越直。通常情况下毛板都会过平刨、压刨后再拼接,这样后期好处理些。# `0 [4 x4 F5 Y' f  I
回复 支持 反对

使用道具 举报

发表于 2017-11-20 17:04:52 | 显示全部楼层
好设计、低成本
回复 支持 反对

使用道具 举报

发表于 2017-11-20 17:26:55 | 显示全部楼层
思路不错!
回复 支持 反对

使用道具 举报
