完善版 三轴机器自动编程

 火 [复制链接]
hjy1
 楼主| 发表于 2017-11-24 12:57:05 | 显示全部楼层
ghdxk 发表于 2017-11-24 12:33
1 x- V% X1 s  I+ K* M4 R5 X$ U5 P用易写个四轴联动的

; M2 \( M4 U1 E" n8 L看写什么吧
2 S7 ]: W  x( I
回复 支持 反对

举报

samt
发表于 2017-11-24 14:15:33 | 显示全部楼层
谢谢分享!
回复 支持 反对

举报

shcyyyl
发表于 2017-11-27 16:44:56 | 显示全部楼层
用这个加工圆不行啊！用6MM铣刀试着加工个直径22的圆，结果出来的直径是34啊
$ X. z# Y8 u! s
回复 支持 反对

举报

hjy1
 楼主| 发表于 2017-11-27 17:45:55 | 显示全部楼层
shcyyyl 发表于 2017-11-27 16:44
, y0 o5 v. p3 K+ _用这个加工圆不行啊！用6MM铣刀试着加工个直径22的圆，结果出来的直径是34啊

1 _: W) v; C4 a. N这是切一个圆出来 $ E2 y2 Y. Y! K& z
回复 支持 反对

举报

hjy1
 楼主| 发表于 2017-11-27 17:51:19 | 显示全部楼层
http://pan.baidu.com/s/1geJYRy73 ~! `) F4 o0 s' b3 ^
回复 支持 反对

举报

shcyyyl
发表于 2017-11-27 18:00:27 | 显示全部楼层
hjy1 发表于 2017-11-27 17:45
( o% \% a6 `. p& G3 B这是切一个圆出来

/ R9 ?& G# L7 D' h: C$ P% t5 V7 m研究明白了，我要切一个22的圆，用这个编程圆的直径得用22减去2倍的铣刀直径，直接输入22,切出来的圆的直径要比22大两倍的铣刀直径
: [8 f5 k) b* k3 x  m' P) ?, C2 a$ H+ _$ ]7 E& h
回复 支持 反对

举报

hjy1
 楼主| 发表于 2017-11-27 18:02:51 | 显示全部楼层
shcyyyl 发表于 2017-11-27 18:00 . x/ p. q( k0 \0 R( s% k. I) y2 M$ l
研究明白了，我要切一个22的圆，用这个编程圆的直径得用22减去2倍的铣刀直径，直接输入22,切出来的圆的直 ...
% L( @0 m! Y2 R5 g9 v9 ?% j
不是不是 你输入多少 切出来的圆直径就是多少
/ ?" S- t6 |# ^! t
回复 支持 反对

举报

hjy1
 楼主| 发表于 2017-11-27 18:03:32 | 显示全部楼层
shcyyyl 发表于 2017-11-27 18:00
' }  a/ G% F9 d$ G8 k' f研究明白了，我要切一个22的圆，用这个编程圆的直径得用22减去2倍的铣刀直径，直接输入22,切出来的圆的直 ...

& R8 m4 Z$ r4 X6 [新链接更新新版本了0 p3 p' i! B/ v4 k) S
回复 支持 反对

举报

hjy1
 楼主| 发表于 2017-11-27 18:03:52 | 显示全部楼层
shcyyyl 发表于 2017-11-27 18:00
0 g9 l: A& a. V2 x) I" _研究明白了，我要切一个22的圆，用这个编程圆的直径得用22减去2倍的铣刀直径，直接输入22,切出来的圆的直 ...

! |" z* G$ g0 i" X4 U你肯定是用了刚开始发布的那个版本
: V  Q4 Z: p8 q; j0 f
回复 支持 反对

举报

shcyyyl
发表于 2017-11-27 19:03:31 | 显示全部楼层
本帖最后由 shcyyyl 于 2017-11-27 19:08 编辑 - ?% M) @& n6 O1 N! q: t
hjy1 发表于 2017-11-27 18:02* R6 j. N6 a: S0 K
不是不是 你输入多少 切出来的圆直径就是多少

) I# I" g9 \  }8 h) K  \( N5 k不信你试试啊？而且这个加工圆直径必须大于2倍铣刀直径这是用6MM铣刀切直径22的圆用你的方法出的刀路，Y轴从0走到-14，再加上刀的半径3，圆的半径就成17了，直径就是34了6 @6 P  [/ r0 q. l2 }( @
(D= 6 perdeep=0.5 enddeep= 20 size：D C= 22)G00Z10F5000
! f: `3 |' k3 l5 Q2 L$ CG00Y-14Z1
- O6 e0 {; V; S. d; PG01Z0F8003 R6 h7 D0 U. |% E! L+ R$ C% N( @
G01Z-0.5F800# K. i# m9 ?9 d5 V% B
G02J14F800
& W" V: [& P/ y4 @" IG01Z-1F800
9 I5 C! F# k6 S7 e  \$ J1 F- m  ~$ j1 ~( R, i5 q
回复 支持 反对

举报

hjy1
 楼主| 发表于 2017-11-27 19:14:59 | 显示全部楼层
shcyyyl 发表于 2017-11-27 19:03 % ^8 v9 y7 u: E( R. W
不信你试试啊？而且这个加工圆直径必须大于2倍铣刀直径这是用6MM铣刀切直径22的圆用你的方法出的刀路，Y ...
; U+ \8 O: d) v
你有输入刀的直径吗？0 o6 ?8 G% x% S. W# f
回复 支持 反对

举报

hjy1
 楼主| 发表于 2017-11-27 19:15:47 | 显示全部楼层
shcyyyl 发表于 2017-11-27 19:03 5 }4 m: ?, a  \% ~; h
不信你试试啊？而且这个加工圆直径必须大于2倍铣刀直径这是用6MM铣刀切直径22的圆用你的方法出的刀路，Y ...

! _% o! ^) t! p' \+ o! C# c6 C! g你用的是最初始那个 我已经说过不要用了( A4 D) D  o+ t, }/ I- a
回复 支持 反对

举报

shcyyyl
发表于 2017-11-27 19:25:31 | 显示全部楼层
hjy1 发表于 2017-11-27 19:15
# F( l* @9 ?. M你用的是最初始那个 我已经说过不要用了
! N7 d/ Q4 x+ }5 l: ]6 Q

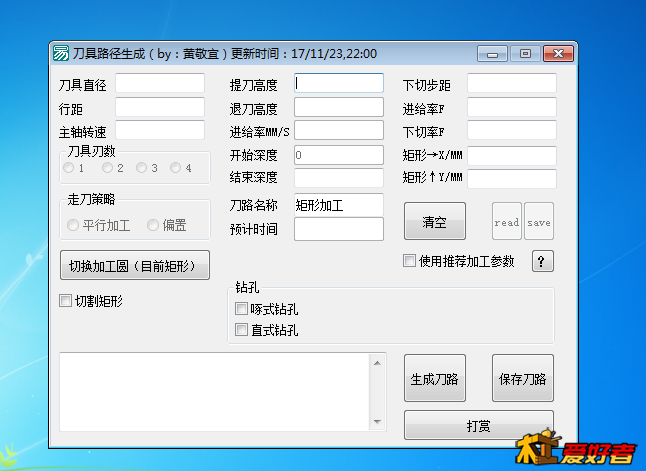

我用的就是最新的 QQ截图20171127192649.png 是这个吧？  b# G4 }1 k$ y8 B0 b$ \
回复 支持 反对

举报

hjy1
 楼主| 发表于 2017-11-27 19:28:22 | 显示全部楼层
shcyyyl 发表于 2017-11-27 19:25 8 i/ @4 }' E+ d* A4 Z
我用的就是最新的是这个吧？

! I; O1 I6 K! n1 J' P  i4 P" ?( n是啊 6的刀 直径22的圆 半径是14 没毛病啊. L$ i' s+ M$ u1 l! t) c
回复 支持 反对

举报

shcyyyl
发表于 2017-11-27 19:29:31 | 显示全部楼层
hjy1 发表于 2017-11-27 19:153 s6 o7 g* l7 a& K2 M$ }; S' d. O" ?
你用的是最初始那个 我已经说过不要用了

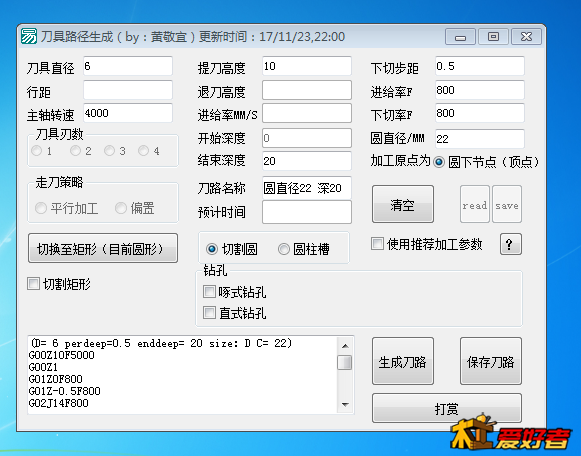

7 i( s5 m6 e6 t' ?这是刚输入的 QQ截图20171127192904.png ，还是J14
& w0 n9 g2 {, Y& A
回复 支持 反对

举报
