自制电控箱

快乐男生

从网上买的3mm的铝板和角条都到了，打算自己做一个全铝的控制箱，尺寸300x450×160

4 h# W  W- \( G6 \: ]

cy328

加油！
0 G9 k3 d8 f+ Z1 ^/ H6 h$ E

快乐男生

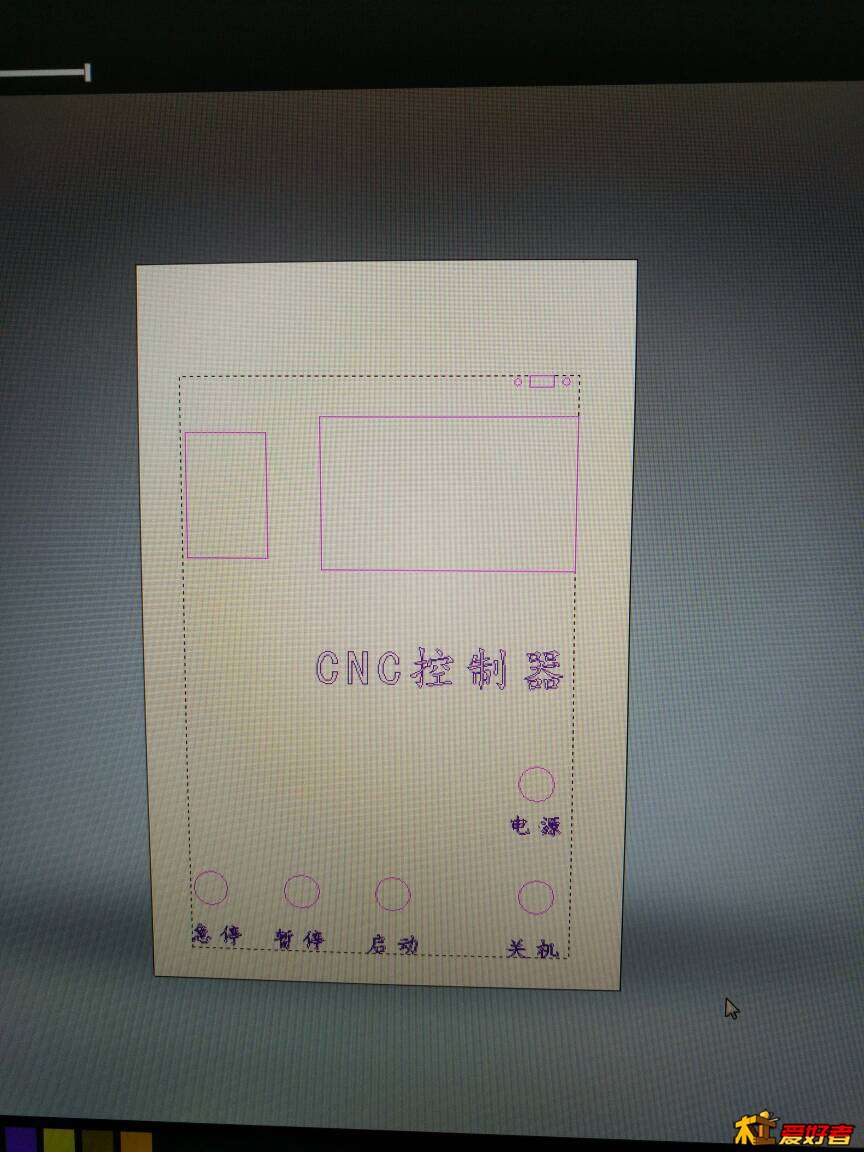

本人新手，用AC软件画图，框选轮廓加工，同时把那1Cm的字也选上了，把不该加工的也选上了，在QQ上问机友，他们说用裁剪分离，也没有搞懂，后来在自学网看ArtCam2017的视频教程，用矢量图层，分二个层，分开做刀路，终于搞清了，可是1cm的字，区域清除 用3002的刀还有一些位置加工不到，是加工方法不对吗？还是改变字体？各位大师指点一下？

xgxgxgxn

学习下 最近准备动手，不会画图

心佛既佛

字体笔画宽度小于0.2毫米的话，窄于刀尖的部位就不能加工，所以换成01的刀试试。

快乐男生

心佛既佛 发表于 2017-11-16 06:46
字体笔画宽度小于0.2毫米的话，窄于刀尖的部位就不能加工，所以换成01的刀试试。

0 {4 S) I' o0 M! U- y- e% E) |- E0.1的也不行，还是雕不完整。

心佛既佛

快乐男生 发表于 2017-11-16 07:12
0.1的也不行，还是雕不完整。

; ]7 P# g, I  K! y; o: V字体改成黑体试试

╰●-●╯

心佛既佛 发表于 2017-11-16 07:50
字体改成黑体试试

我觉得这种小点的字不应该用区域清除，总有些细节因为刀的原因清除不到。
: E9 w- P) W! i2 N; e% H7 l应该用单线字v-bit雕刻
3 T1 {4 q) s- q6 B# v+ c

zts

心佛既佛

╰●-●╯ 发表于 2017-11-16 09:14
: `+ N% F8 ~. A$ o2 c! w) V0 a2 d我觉得这种小点的字不应该用区域清除，总有些细节因为刀的原因清除不到。
应该用单线字v-bit雕刻

不管用啥指令，笔画宽度小于刀尖直径就雕不到。
6 [/ s8 Y0 H4 y: i! @

快乐男生

╰●-●╯ 发表于 2017-11-16 09:14
我觉得这种小点的字不应该用区域清除，总有些细节因为刀的原因清除不到。
- v& x9 @7 A9 X: |9 R$ M应该用单线字v-bit雕刻

可能只能用单线雕刻，可是用哪种字体呢？

╰●-●╯

心佛既佛 发表于 2017-11-16 09:27
不管用啥指令，笔画宽度小于刀尖直径就雕不到。

! h3 `* l) x  T/ w8 W5 s- E! v4 U单线字就不一样，因为单线字雕刻是沿线走刀，只要刀的直径选合适  字就能清晰的雕出来

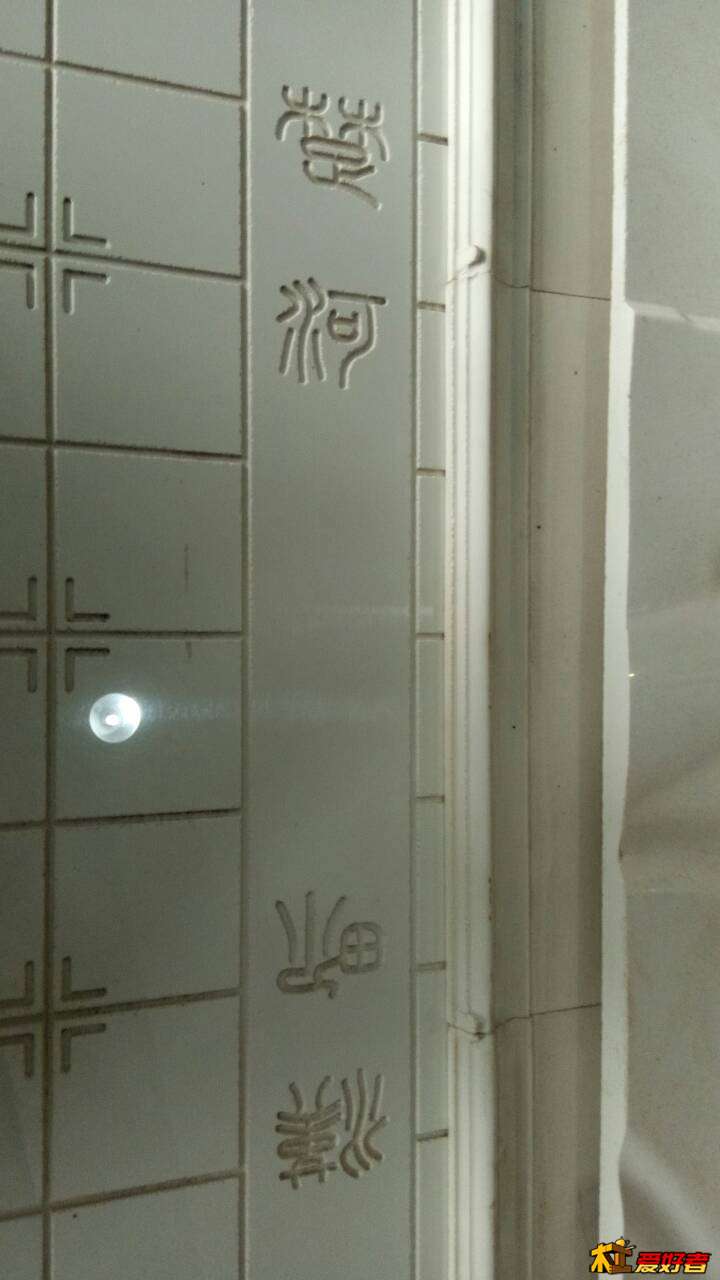

这张照片上字3厘米用的3毫米的刀雕的
6 d1 Q; b% H8 _& U$ j- l+ k6 z
. ]: I% y, g8 m5 @1 F: ?+ a+ ~另外如果你头像是和微信一样的话谢谢你送我一幅精雕图，虽然我厚着脸皮要来却犯懒没雕过但还是感谢

╰●-●╯

快乐男生 发表于 2017-11-16 09:36
; }+ |1 k3 N7 i/ Z/ d可能只能用单线雕刻，可是用哪种字体呢？

选你喜欢的，简单周正的字体
5 L9 R# z, c2 N% {

心佛既佛

╰●-●╯ 发表于 2017-11-16 09:47
: }+ I6 I) j: `# L单线字就不一样，因为单线字雕刻是沿线走刀，只要刀的直径选合适  字就能清晰的雕出来
这张照片上字3厘米 ...

单线字设置好深度就可以了，但是笔画密的位置效果不是太好。

8090

快乐男生 发表于 2017-11-15 23:25
本人新手，用AC软件画图，框选轮廓加工，同时把那1Cm的字也选上了，把不该加工的也选上了，在QQ上问机友， ...

7 y! {, S" X" N9 n+ Y4 \没必要新建图层这么麻烦，点第一个框后按住键盘shift键继续点下一个框直到需要的全部选完，然后出刀路选轮廓加工计算刀路，那个字单独框选或用上诉方法选，1cm的字用3002的刀有点大了，你可以尝试下只雕轮廓，做区域清除的话建议用2001浅吃快跑。
