楼主: zjhzhjx

RhinoCam 4轴+补刀

[复制链接]
发表于 2017-11-11 11:36:24 | 显示全部楼层
请教楼主,怎么对刀
 楼主| 发表于 2017-11-11 11:58:34 | 显示全部楼层
本帖最后由 zjhzhjx 于 2017-11-11 12:08 编辑
; x) S7 G% b# c  S  D+ X, ]
ghdxk 发表于 2017-11-11 11:36
5 p+ U9 ^! C; T( K4 B: j. H请教楼主,怎么对刀

/ a* q, c5 }4 K9 V# a1.z轴对刀
% P$ J& G; h4 t6 h换刀时候,x,y是不变的,我这个非机械加工,肉眼对刀,边上立个木方块,铣一个参考高度,每次换刀,用这个参考高度,垫一张纸,快靠到时拉一下,z轴碰到的时候,纸会磨掉,对刀精度可以达到0.05mm以下。
0 T( w; F7 N$ b! c3 X4 u( y
2 A, O5 H* s; k; ]$ C  _要么用对刀仪。1 u3 v& f) \  g. L% ^+ u# j. f- w
2.A轴对直线,我的a轴不是一体式,而且和底座孔不匹配,所以精度降低,靠螺杆4角固定。我只能先铣毛胚一边,转180度,取头尾左右4个点z轴往边上靠,算出x轴,如果偏轴太大,重新调整A轴位置,我一般控制在0.2-0.3mm以下。A轴垂直向校正目前我无法校正。: Y  f+ Q- G1 X" C% \( H

" N' }! f' s$ u7 _; P如果原点丢掉的话,我在rhinocam里可以重新找回,肉眼找回误差在0.05mm以下。
; p7 i! G# ^" F# `( t8 t, C2 g& g8 q% B

# V1 U; _5 s, l: L% k, a1 O
2 x8 g/ y" h* P" j+ o6 u) y( ~
发表于 2017-11-11 22:34:49 | 显示全部楼层
谢谢分享真厉害
发表于 2017-11-12 07:37:11 | 显示全部楼层
能雕出镂空的都是大神
发表于 2017-11-12 10:05:35 | 显示全部楼层
发表于 2017-11-12 12:56:37 | 显示全部楼层
backkom5166 发表于 2017-11-11 11:16
2 i2 b! X9 L8 y+ g! u/ E0 T你这是恶意提问啊,我也想知道
) A) W2 f% @/ d3 V
有意思,有意思!
; F% |+ X! X: m3 f) {
发表于 2017-11-12 13:22:47 | 显示全部楼层
真是大神了,肉眼就能做到0.05,我用尺子都没法做到那样的精度............
发表于 2017-11-12 17:24:28 | 显示全部楼层
zjhzhjx 发表于 2017-11-11 11:58
$ M6 ~  u4 n  h5 D' L- {1.z轴对刀
% s; m+ k+ s/ B8 z- r换刀时候,x,y是不变的,我这个非机械加工,肉眼对刀,边上立个木方块,铣一个参考高度,每次 ...

5 y" h$ ?  G9 _" s# r谢谢,工件原点你是在中心点还是在工件表面
, `0 t7 Z3 Y, n/ {9 q
 楼主| 发表于 2017-11-12 19:00:11 | 显示全部楼层
本帖最后由 zjhzhjx 于 2017-11-12 19:24 编辑
% K$ l( \) K6 A# `! _# Q- t
nini21800 发表于 2017-11-12 13:22  ^, P. z4 h3 J7 G/ G
真是大神了,肉眼就能做到0.05,我用尺子都没法做到那样的精度............
  a8 J$ @7 X* g
耐心一点细心一点可以做到,机器精度单轴优于0.02,纸0.03+,点动可以小于0.05,磨到纸没磨到下面工件,理论误差可以在+—0.05之间,有时用游标卡尺量出来<0.05.
6 [( p4 b4 s8 l/ f1 E当然,我自己加工换刀比较懒,就2下,快到参考面时候慢点下,5%点动,听到声音,xy划动一下,再看工件划痕深浅,手动输入z轴向上抬个数值,再划一下,看划痕,基本能控制在0.05mm左右。! u9 G9 B9 B( _: T# N' k) p( P. S% Y2 [
不过,据我所知,大概没人用尺子对刀,要么校准打表。如果机械加工对刀,肯定用仪器对刀了。
% U8 f5 Y/ C( \5 N3 Q( s0 c# j
" U* t4 S( b" m+ q( q$ l$ _" M5 {; X9 J! p
0 o9 f4 r+ c  O  }7 J) c1 j- D) ]6 \

6 L* S* r+ L5 D0 s  V; ]& T; n$ d1 k' s" n
 楼主| 发表于 2017-11-12 19:06:32 | 显示全部楼层
ghdxk 发表于 2017-11-12 17:248 u* K7 T) A: ]- ?. \! k
谢谢,工件原点你是在中心点还是在工件表面

# p0 v$ M# P! }* B我设置在工件表面- o6 G: s( P& J4 ?3 u
主要怕误下刀太多,感觉表面会安全一点,有时候懒了点,做完刀路没做很仔细的仿真,只是稍看一下,如果你设置安全高度不够,那原点设置圆心就要出事故了。: G) ?0 p1 v9 A' c8 u; H
4 Y$ j& S) ~- v3 X* F. y
发表于 2017-11-12 21:07:09 | 显示全部楼层
如能达到ZBRUSH的渲染效果,再凸显木纹就更完美了。
发表于 2017-11-16 17:38:15 | 显示全部楼层
楼主镂空部分怎么雕# h; }  ?6 |% @; u3 f5 t$ p
 楼主| 发表于 2017-11-17 09:46:26 | 显示全部楼层
1398031769 发表于 2017-11-16 17:38
# t3 J" d. b  _5 m楼主镂空部分怎么雕
2 U  r* R8 Y/ \9 N
我自己是采用“补刀”,就是在圆雕雕不到的地方,在转到某个角度用浮雕的形式做个单独的刀路再补雕一次。4 {' H4 r' u5 }# ~
这个是限于机器(4轴)的性能采用的一种办法。我自己也在琢磨能更好处理镂空,可能我没看到某个贴详细介绍“补刀”,所以我按自己的做法做个探讨。0 B9 @7 P' C+ h: q% F- e; a
, |' h$ J7 R" i, A
首先,我觉得软件很重要,但机器也需要4轴以上-这里不谈3轴机器或假4轴机器用多面做出镂空效果。( @1 f9 t& Y( J

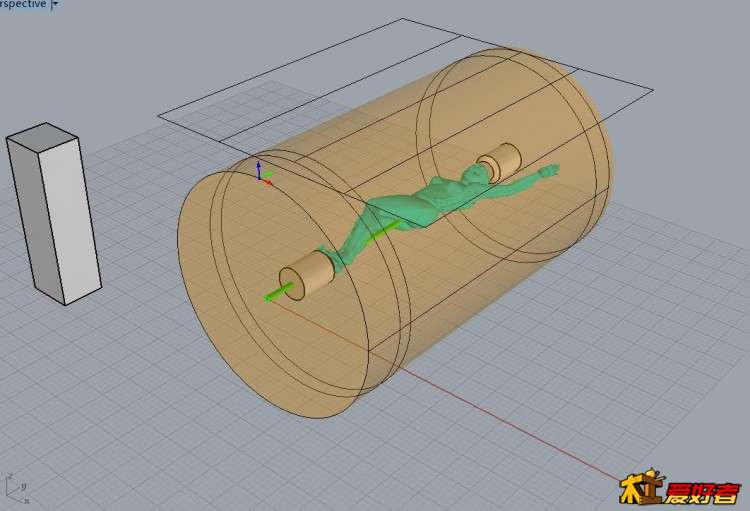

) t- j8 M  p6 a1 U% [我是使用rhinocam,而且是2015学习版,我看到2017版已经出来了,2015学习版3轴以下应该比较强悍了,加工策略似乎很够用了,4轴以上加工策略偏少,包括很多高级的刀具库都是锁定的,灰色的,只能看不能用。4轴刀路应该还是4轴3联动的刀路策略。所以要在rhinocam2015学习版里制作4轴4联动,还不行,所以只能3联动+补刀来做镂空刀路。, V: \. F* q/ t& k. P& t& _/ x+ R
# p9 b/ Y* t9 g+ T
其次,要做镂空,就是要有比较高的机器精度,设想一下,如果偏轴大一点,转个角度补刀,偏了0.5mm-1mm,对于硬币那么大的东西,就废品了。所以对机器要求精度高,a轴校准要好,更关键,加工策略也要好,因为开粗过程,一不小心,横向或竖向力一大,偏掉0.5mm是很正常,虽然,理论上可以通过二次校准,用刀头去实际测一下工件偏掉的位置,在软件里把模型也偏一下,再加点余量,也能补刀,但这个效率太低,废品率很高。
- S% I9 M3 f3 p& p# c
- _9 M' F3 P% `- y) L# ]所以,有条件,上5轴机;如果4轴4联动,找个好点的加工策略(或软件);再退一步,就是补刀+A轴精度调好;再退一步,加大余量补刀+A轴尽量校准+手工修饰抛光。; q% A( h! |- w6 [! i
发表于 2017-11-17 11:39:37 | 显示全部楼层
zjhzhjx 发表于 2017-11-17 09:46 1 H5 E( r" z! `, A, T) q, V9 b
我自己是采用“补刀”,就是在圆雕雕不到的地方,在转到某个角度用浮雕的形式做个单独的刀路再补雕一次。 ...

$ }& Q9 d" k$ B6 e( v,采取补刀方法镂空部分还是要补面来挡刀吧!你用的是什么软件进行补面的
  t$ U! R: k: }$ B" G3 N' l2 f
 楼主| 发表于 2017-11-17 12:28:40 | 显示全部楼层
本帖最后由 zjhzhjx 于 2017-11-17 12:59 编辑
" G) m# l* Q" _* {( \$ U3 ?8 a, }, i$ m7 g4 K7 F
可以补面,也可以不补面,根据情况来定,补面的话就是怕那种不分层雕刻的时候,又有z轴巨大落差的,怕撞刀或误切,那就补面。我是用rhino建模,zbrush精修,再导回rhino,rhinocam做刀路,rhinocam是直接整合在rhino中,所以要建任何面可以在rhino中完成,因为rhino可以在同一场景中存在不同格式模型做刀路不会出错,当然,也可以在zb或3dmax中完成,再导回来。只要比例保持1:1,模型的位置和大小都不会变,所以有时候临时导出去加点东西再到回来,很方便。
  g9 b& C* Z1 R+ A5 \: ^7 S
2 S! Y9 h! A8 }" k5 ?1 B. a6 L! l软件设定的话,一个是局部加工区域可以设定(排除),还有如果不排除加工区域设定,那就设定每次雕刻深度限制,那就不会下刀过深,反正雕刻是一个靠点经验的活,根据实际来,还可以改刀路程序,手动改,按条件找出比如Z<xxx的那些行找出来,改一下,不过我自己很粗心,怕断刀或出事故,一般是补面或设深度,然后看仿真。7 j& Z4 |$ P2 Y/ W3 d3 @% v9 z3 g) ^
可能你的意思是局部补一点让机器过切但又没雕到模型?然后需要雕的地方又不能留余量?如果是这样的话,我建议原模型放大比如0.5mm,然后导到zb里,把需要留余量的地方保留,把不需要的地方删掉或往内压,再导回来,如果是用rhino的话,可以精确的缩放,找中心点的话,3dmax有坐标归中心功能,就可以找到中心点的坐标。rhino似乎没法处理找到obj/stl这种格式的模型坐标3 z4 A# Y: R4 E2 c7 f6 d
