自制对刀器和寻边器

yujunyummy · 发表于 2017-11-3 22:55:18

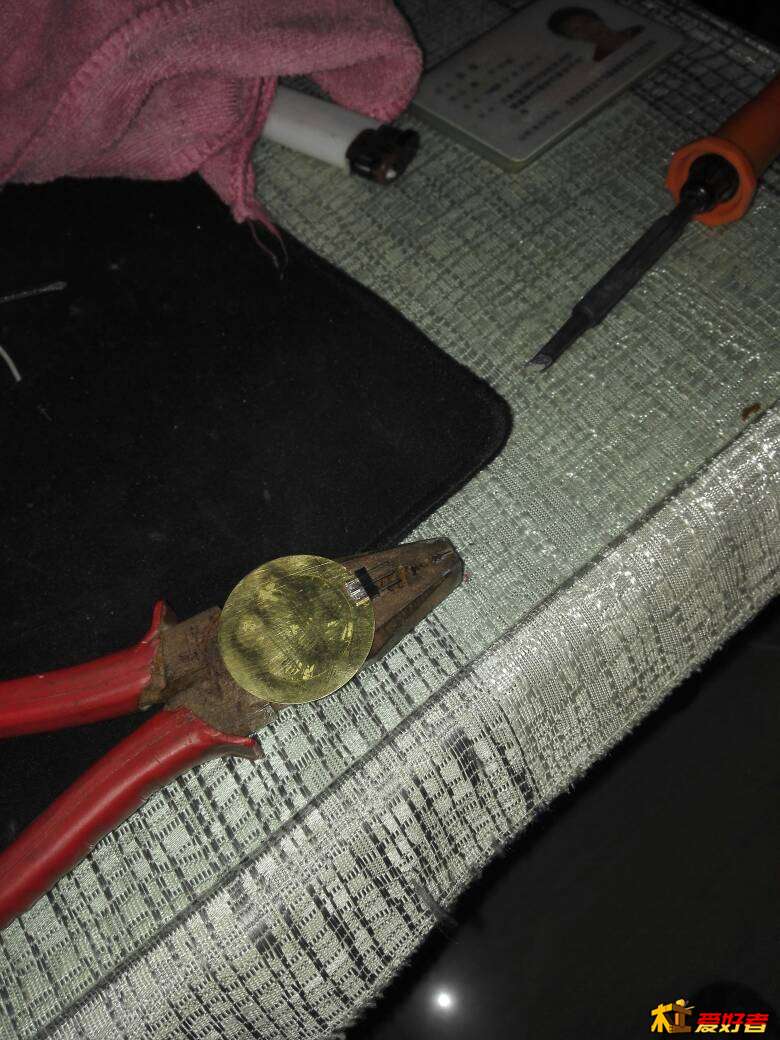

这个就是电动车报警器的喇叭，纯铜的。

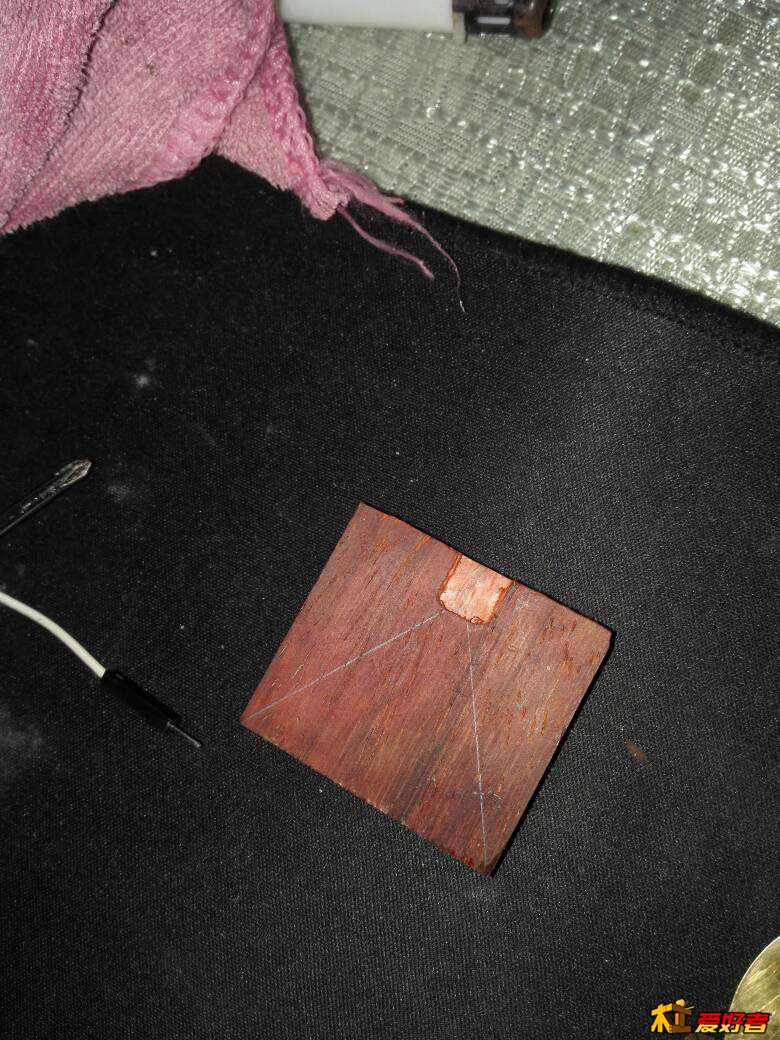

废的46牌剩下的一半

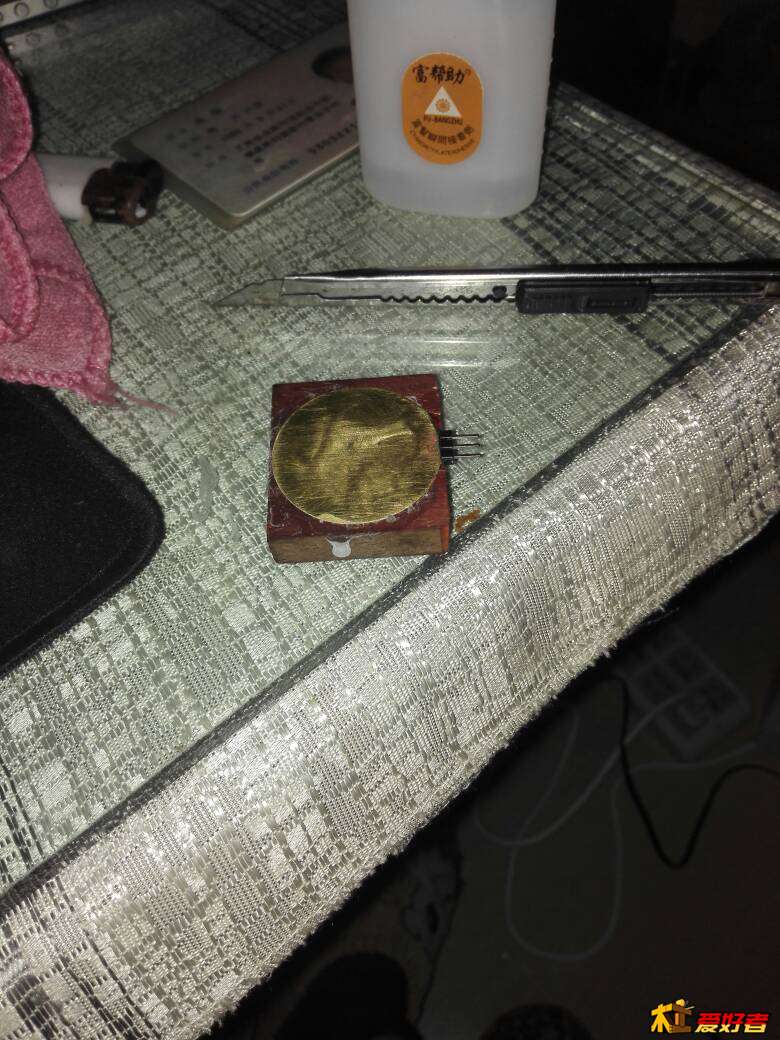

焊接好了，接nach3的对刀接口

可自动寻边，对刀找原点，再也不用在牌子上画对角线了，又不准，还得爬着看原点。

其实还缺少弹簧，或者对刀器的最下面接个急停开关，如果有问题自动急停。

零落得记忆 · 发表于 2017-11-3 23:12:08

有点深奥，大师来细细的讲解一番吧！

心佛既佛 · 发表于 2017-11-3 23:12:21

如何来寻边？

yujunyummy · 发表于 2017-11-3 23:24:56

心佛既佛发表于 2017-11-3 23:12
如何来寻边？

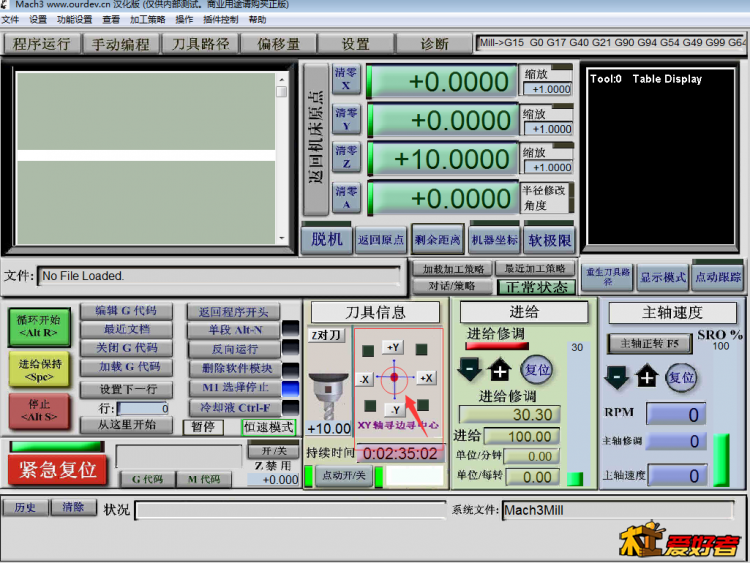

MACH3有对边功能的 QQ图片20171103232314.png

木工自成 · 发表于 2017-11-3 23:29:42

看的一头雾水

心佛既佛 · 发表于 2017-11-3 23:30:35

yujunyummy 发表于 2017-11-3 23:24
MACH3有对边功能的

我有对刀块儿，只用来对刀但是不知道怎么来寻边，麻烦您给说说。

yujunyummy · 发表于 2017-11-3 23:31:13

零落得记忆发表于 2017-11-3 23:12
有点深奥，大师来细细的讲解一番吧！

对刀的话是到对刀块的时候自动清零，然后刀上抬。

寻边的话是测量四个边然后自动走到材料的中间。

可以我在论坛找点教程看看。

yujunyummy · 发表于 2017-11-3 23:33:38

心佛既佛发表于 2017-11-3 23:30
我有对刀块儿，只用来对刀但是不知道怎么来寻边，麻烦您给说说。

你寻边那个按钮有吗？软件界面上。
有的话可以用这个功能。

心佛既佛 · 发表于 2017-11-3 23:40:09

yujunyummy 发表于 2017-11-3 23:33
你寻边那个按钮有吗？软件界面上。
有的话可以用这个功能。

能给详细讲讲吗

yujunyummy · 发表于 2017-11-3 23:48:48

心佛既佛发表于 2017-11-3 23:40
能给详细讲讲吗

1.点南XY轴寻边寻中心
2.主轴先向X-移动用寻边器垂直靠近材料一个边缘
刀碰到寻边器会自动返回原点
3.然后刀会移动到X+ 用寻边器垂直靠近材料X+
刀碰到寻边器会自动返回原点
4.然后刀会移动到Y- 用寻边器垂直靠近材料Y-
刀碰到寻边器会自动返回原点
5.然后刀会移动到Y+ 用寻边器垂直靠近材料Y+
刀碰到寻边器会自动返回原点
6.刀自动走到材料的中心寻边完成

自己多试试

babylu200661 · 发表于 2017-11-4 00:45:09

自动找中好办法试试看有那个按钮的程序么？你那个的。谢谢

sweetrong · 发表于 2017-11-4 08:15:48

问题多多。

yt188 · 发表于 2017-11-4 08:24:31

寻到边后，自动抬刀么？

三十三天 · 发表于 2017-11-4 10:20:28

不错

脉搏 · 发表于 2017-11-4 10:47:00

学习学习
