我自制的简易手电钻+角磨机架

zghsgi

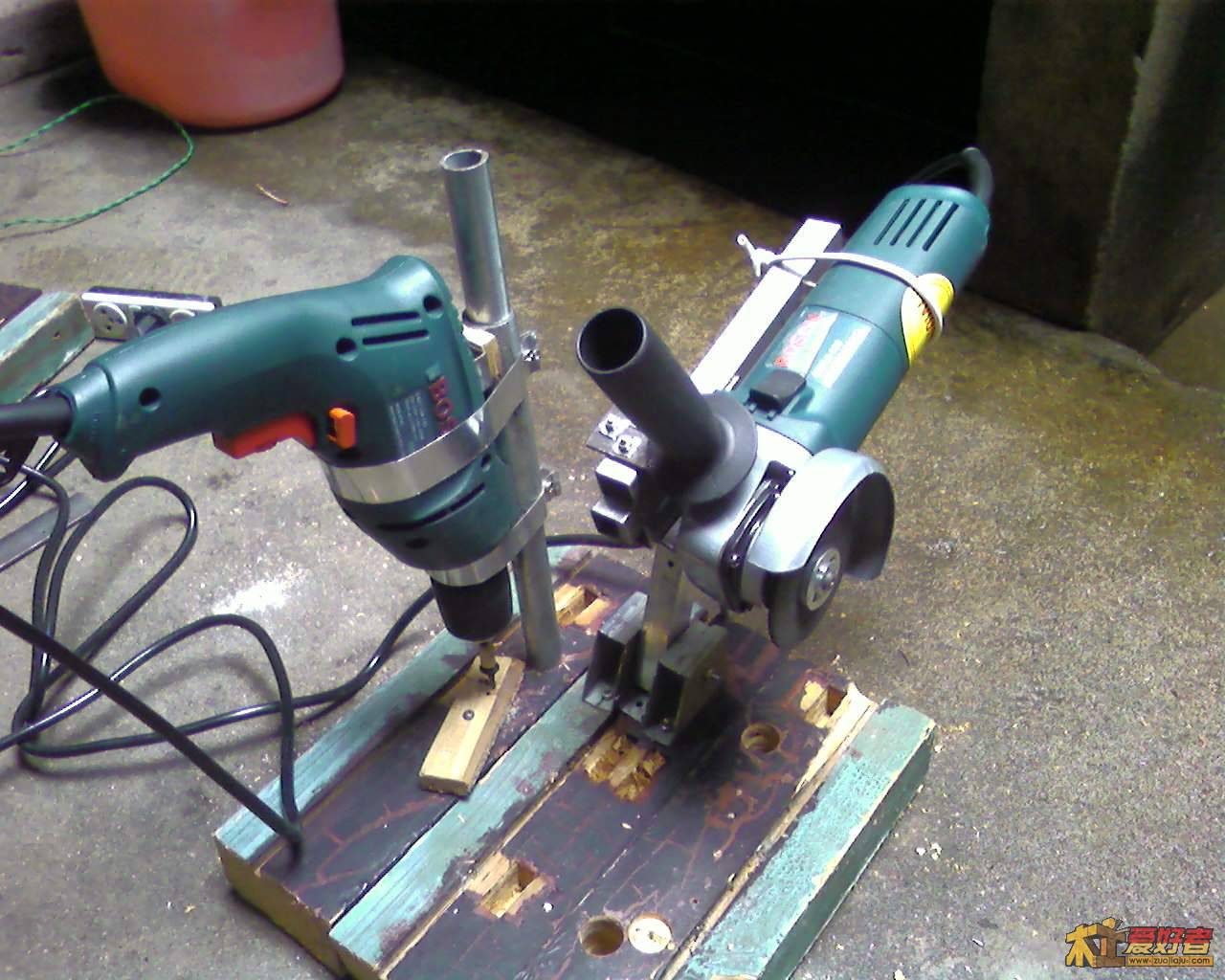

年前几个月买了两个工具，手电钻和角磨机，用处大了。手电钻经常用来钻这钻那的，角磨机也锯了几根钢条做了个衣柜。可是手电钻抓在手上打孔，老觉得定位不准，角磨机力量太大又感觉很危险，容易脱手伤人。上网看到了有手钻架和角磨机架卖，东西看着倒是挺好的，可是贵，大概分别都要80大洋上下，还要加上运费。没舍得出手买，羡慕了一段时间，来论坛才发现自制工具的木友挺多的，大有知音之感，决定发挥一下DIY精神，自己也来做这两个架子吧，结果效果还挺好的，见图：

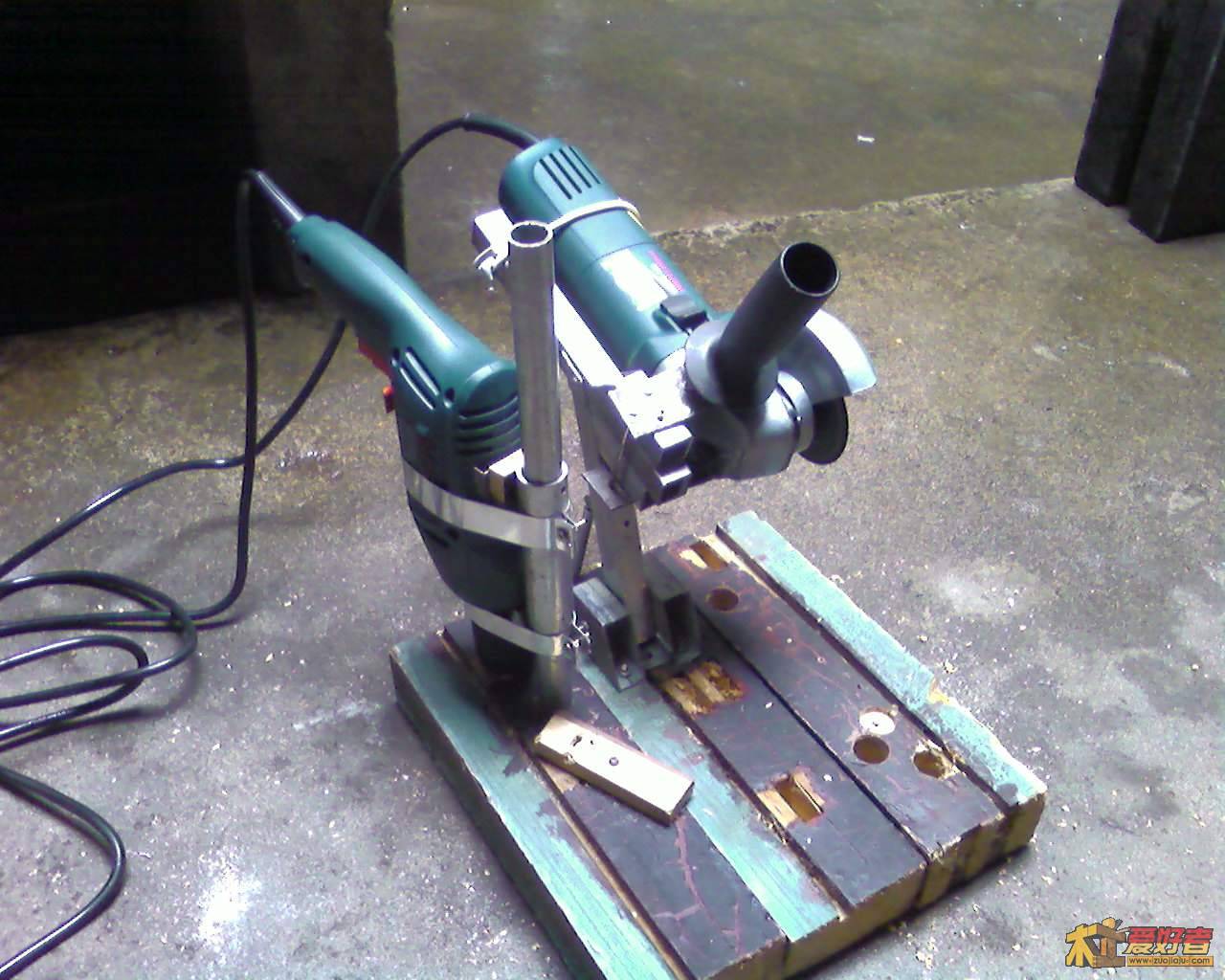

原来是分别做手电钻架和角磨机架的，做完了发现两个完全可以合并在一起，互不影响，还节省空间了



角磨机相对固定，手电钻架搞成活动的，电钻可以转来转去，自由。轴是用渡锌水管4分管长管一根，外套一截6分管短管构成的，有点小缝隙，所以最后打孔的定位也有0.1-0.2mm的误差，不过感觉已经很好用了，忽略不计

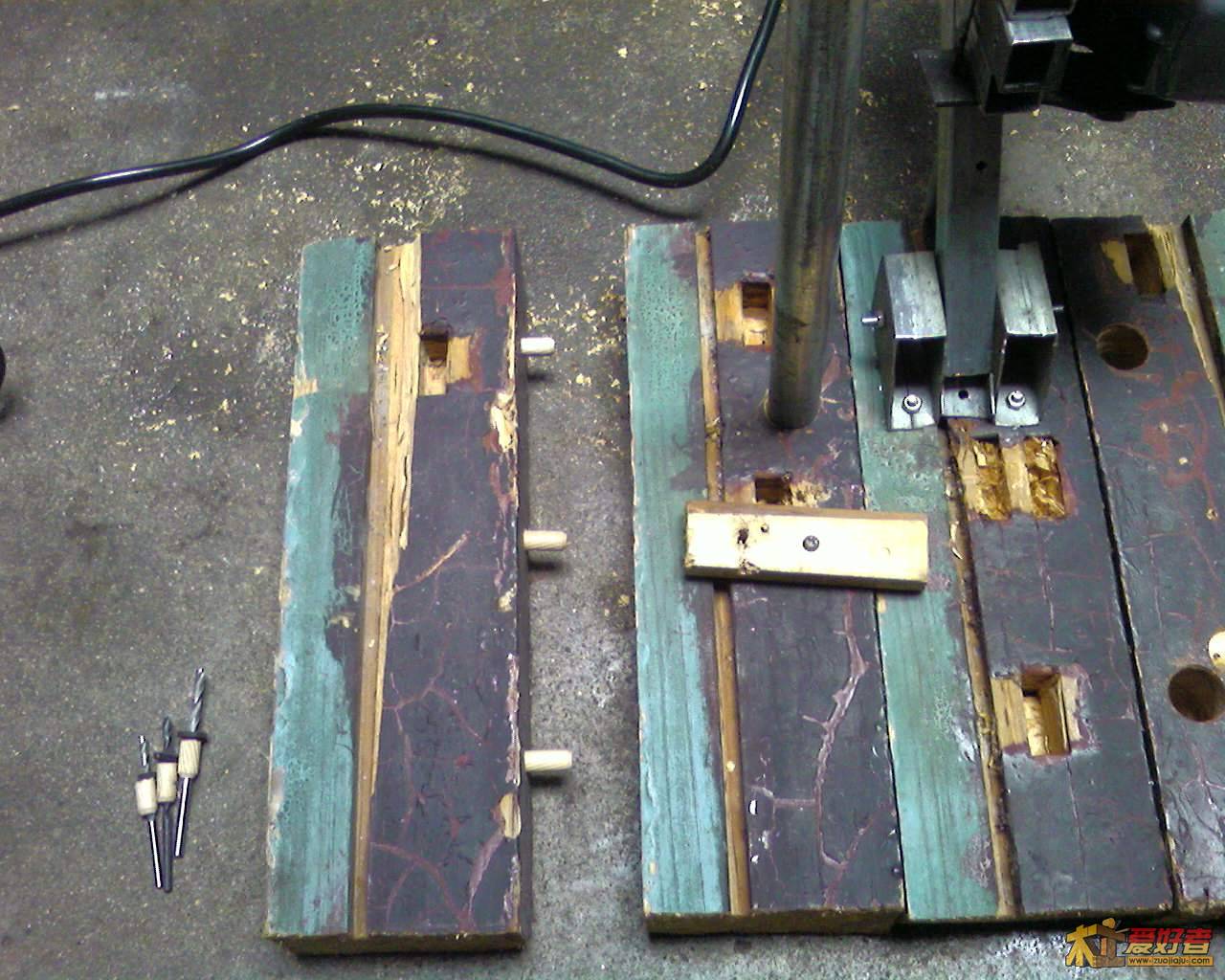

木头底座。没钱人，材料都是找简单的，没花钱买钢板，找了根拆下来的旧门框，锯了几截木头，用圆木榫打孔拼接在一起，原来是四截，分别做成手电钻架和角磨机架的，后来拼接在一起，就用三截就够了

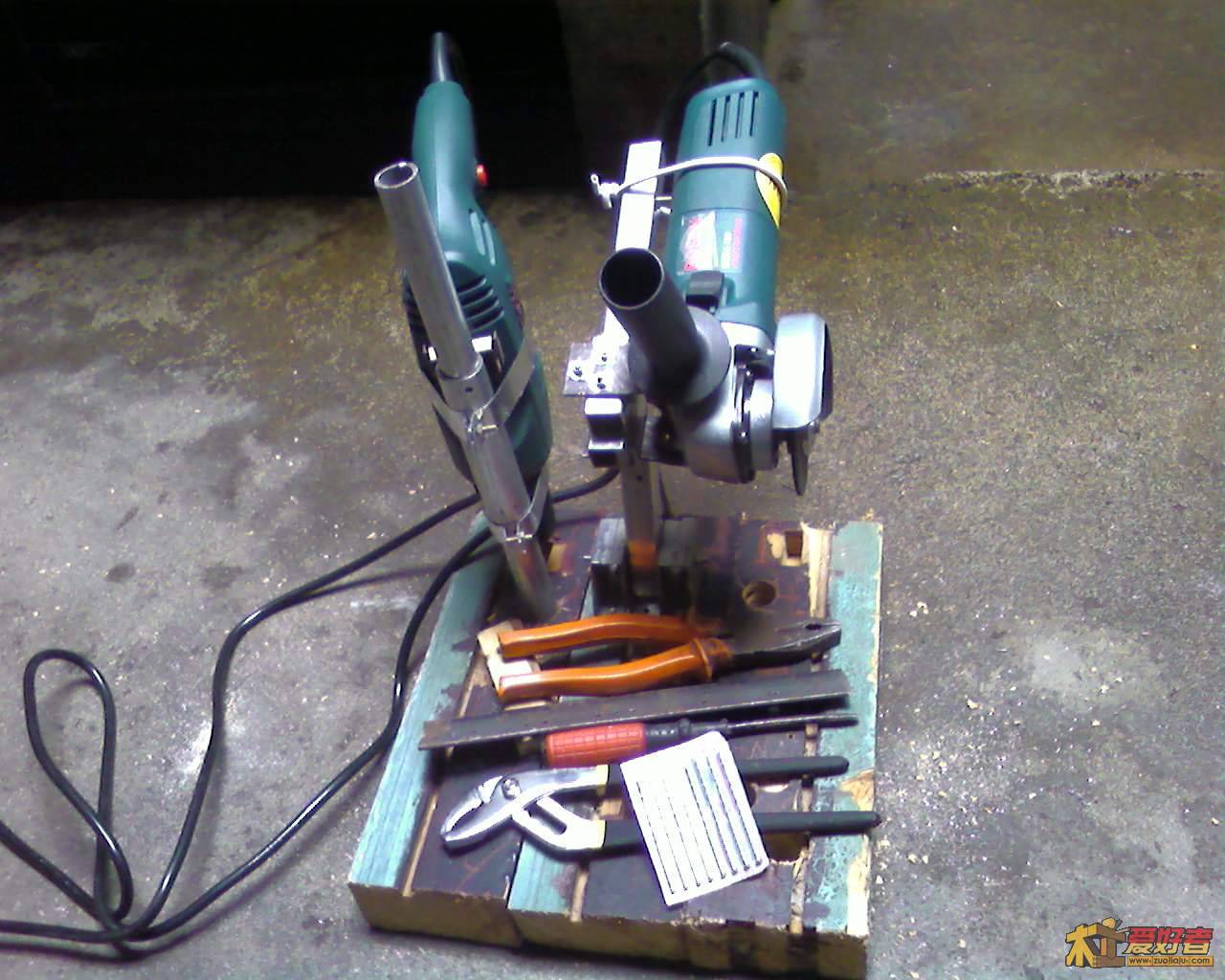

不用的时候，板面上还可以堆些小工具，又省空间了

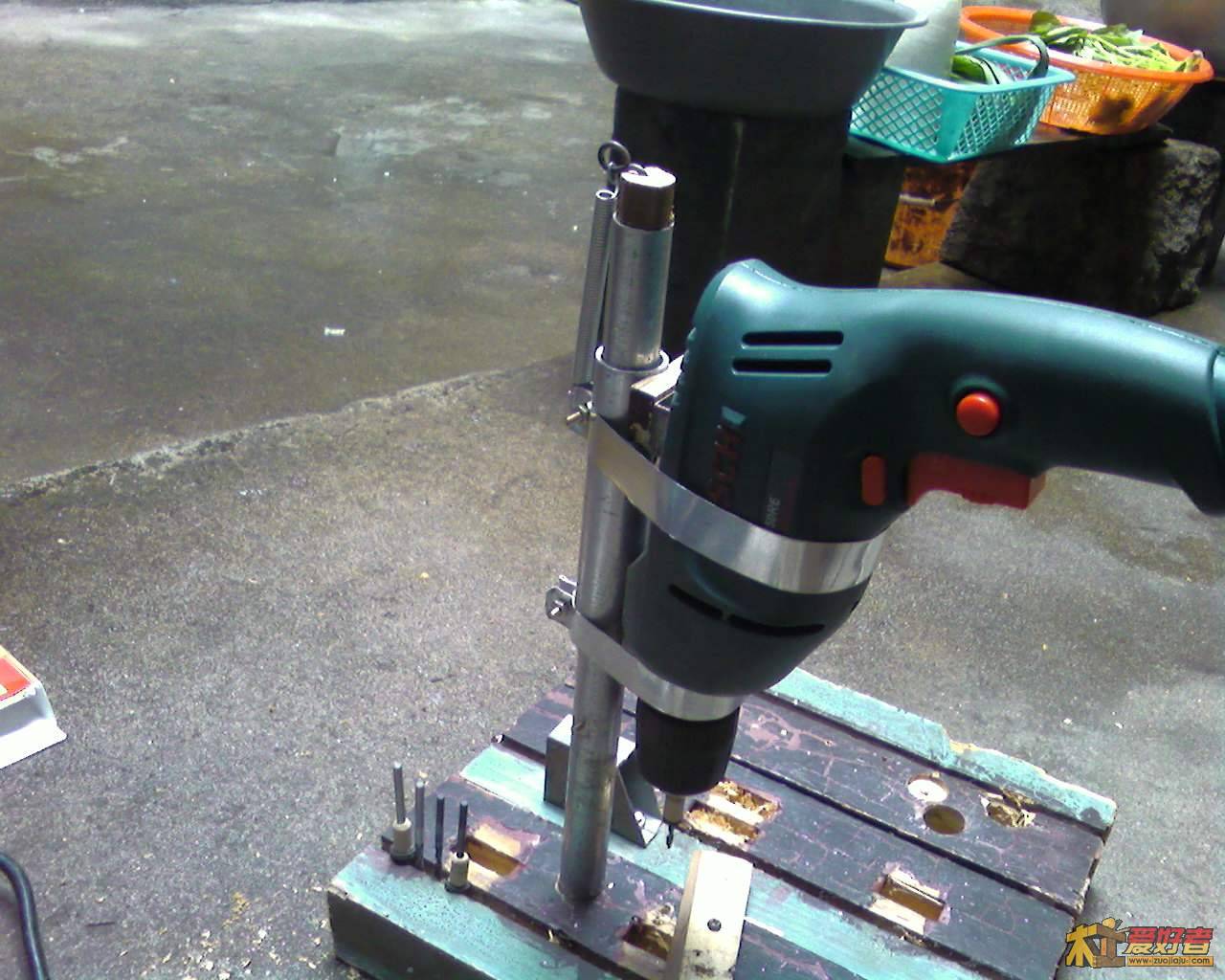

手电钻是这样子绑定的，6分管套在4分管外面，上下移动钻孔，上面再加根弹簧吊手电钻，用的时候下压。(不过那根4分管被我竖歪了，将就着用了)



木头底座上钻几个孔，插上几枚常用的钻头，当做钻头架，取用方便

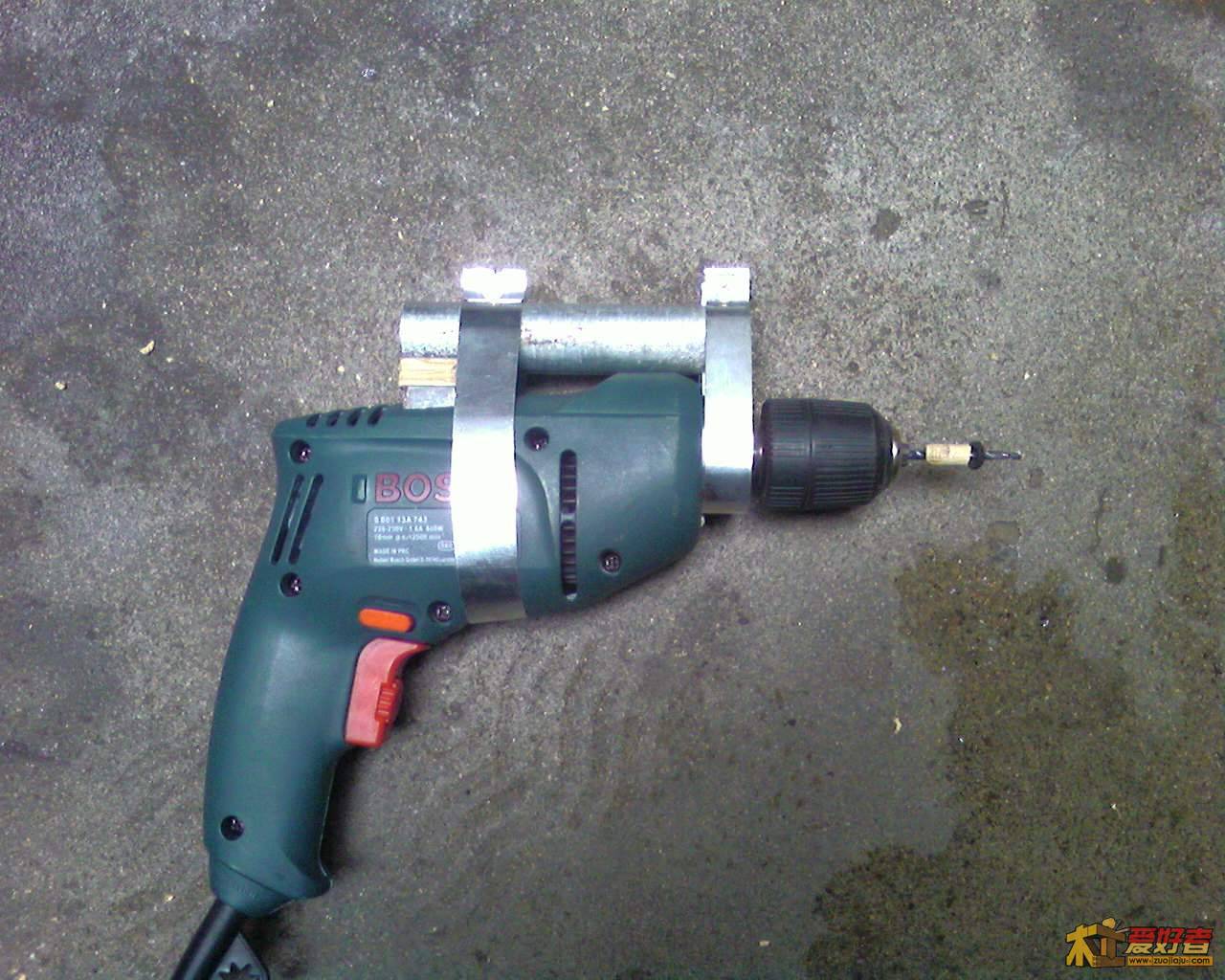

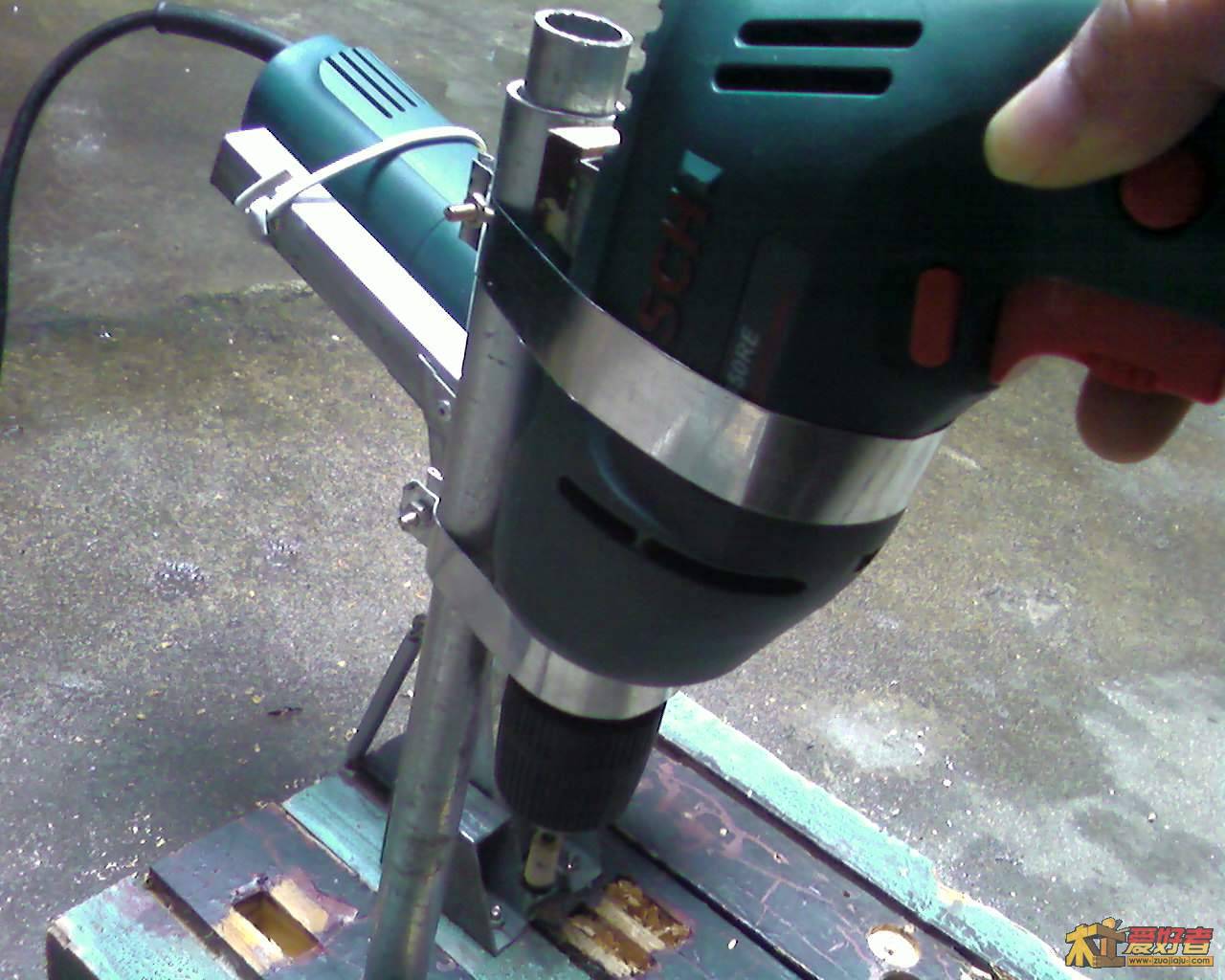

6分管与电钻用白铁皮条绑定在一起，这样平时还可以把手电钻取下来单独使用，非常方便！有点枪抓在手上的感觉

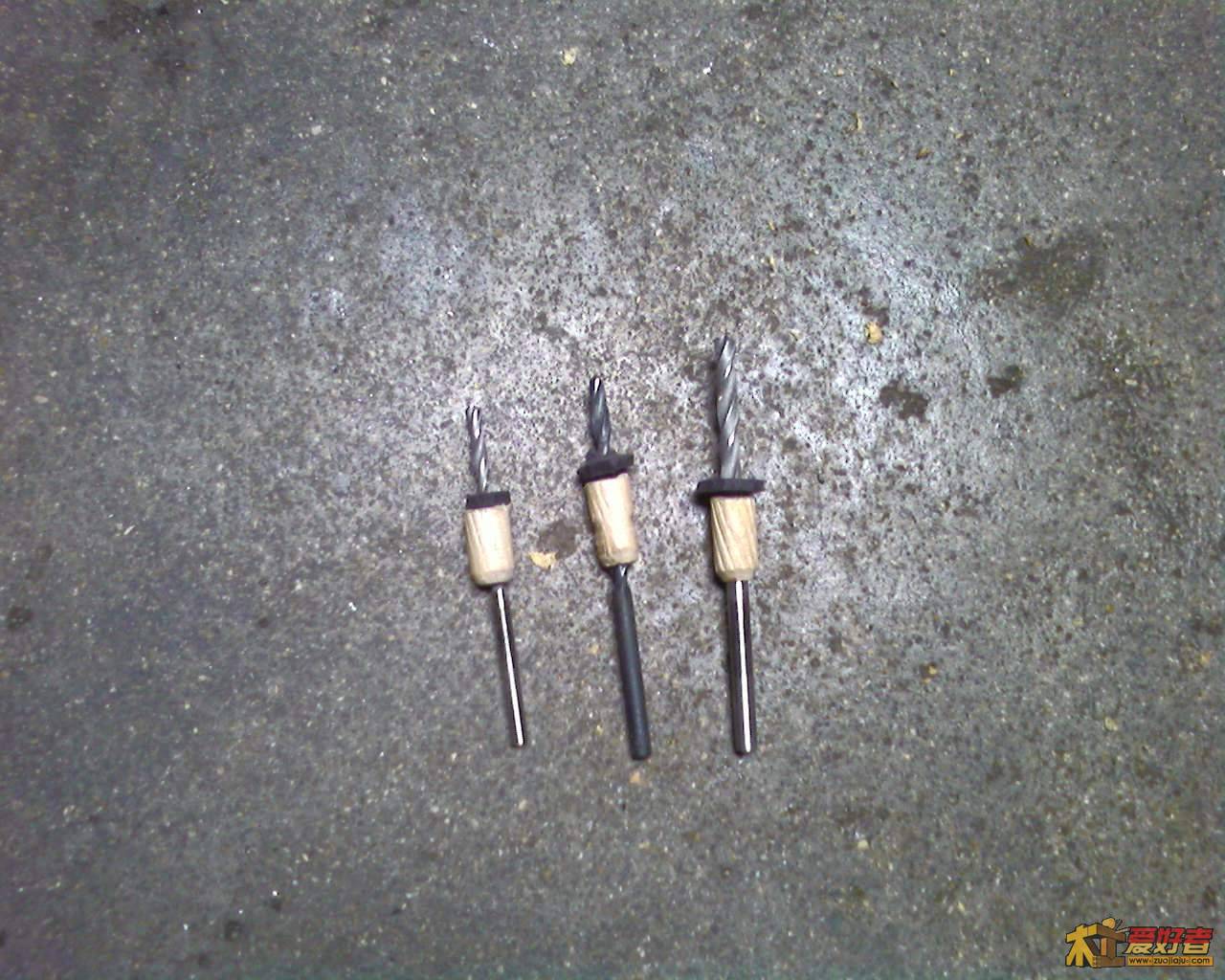

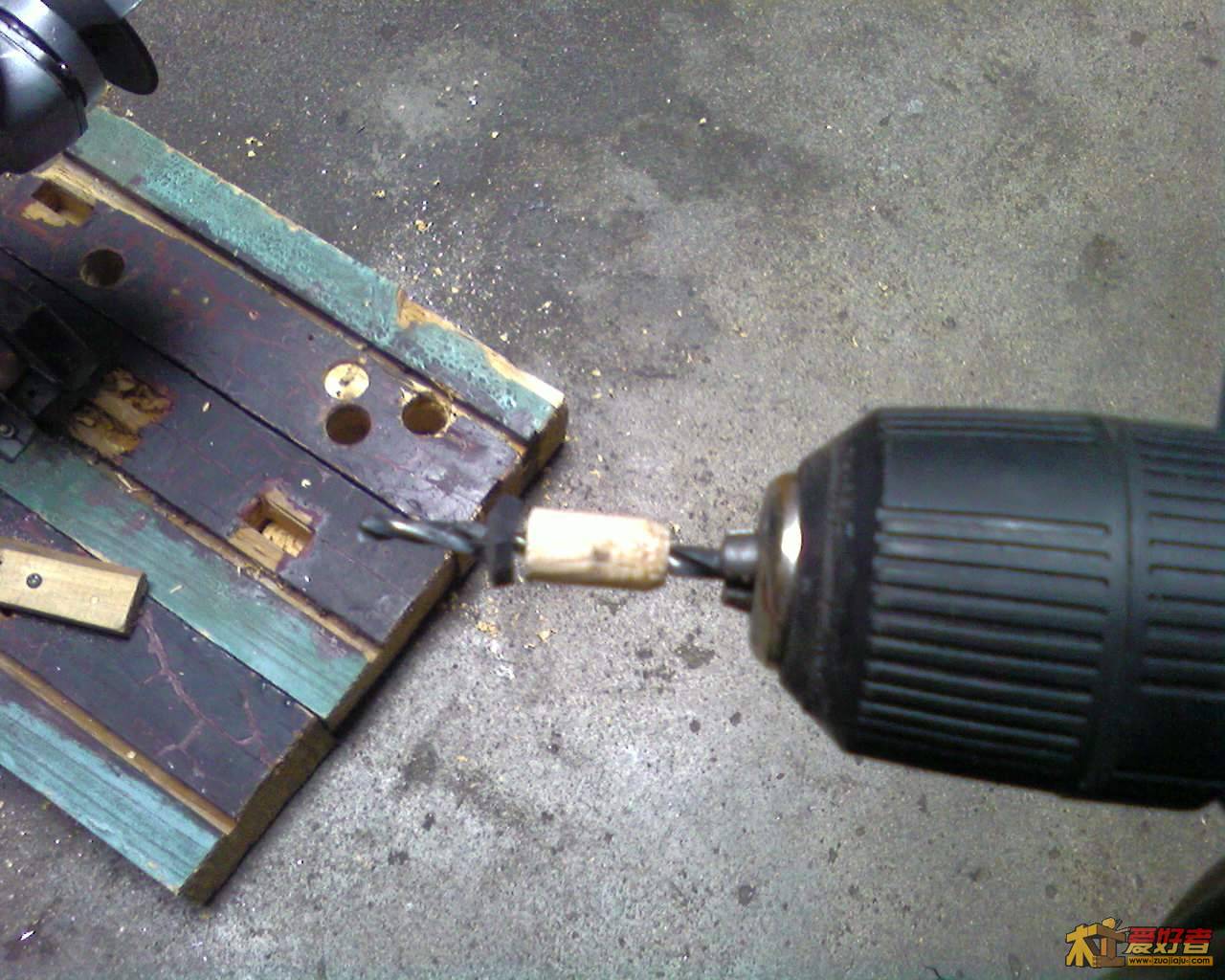

我的钻头限位器，用的是圆木榫，前面再加上一块橡胶(汽车内胎做成的)，方便估计钻孔深度，有时候用力太大，还可以防止钻夹头磨损



同上，不同的钻头都搞个圆木榫玩玩

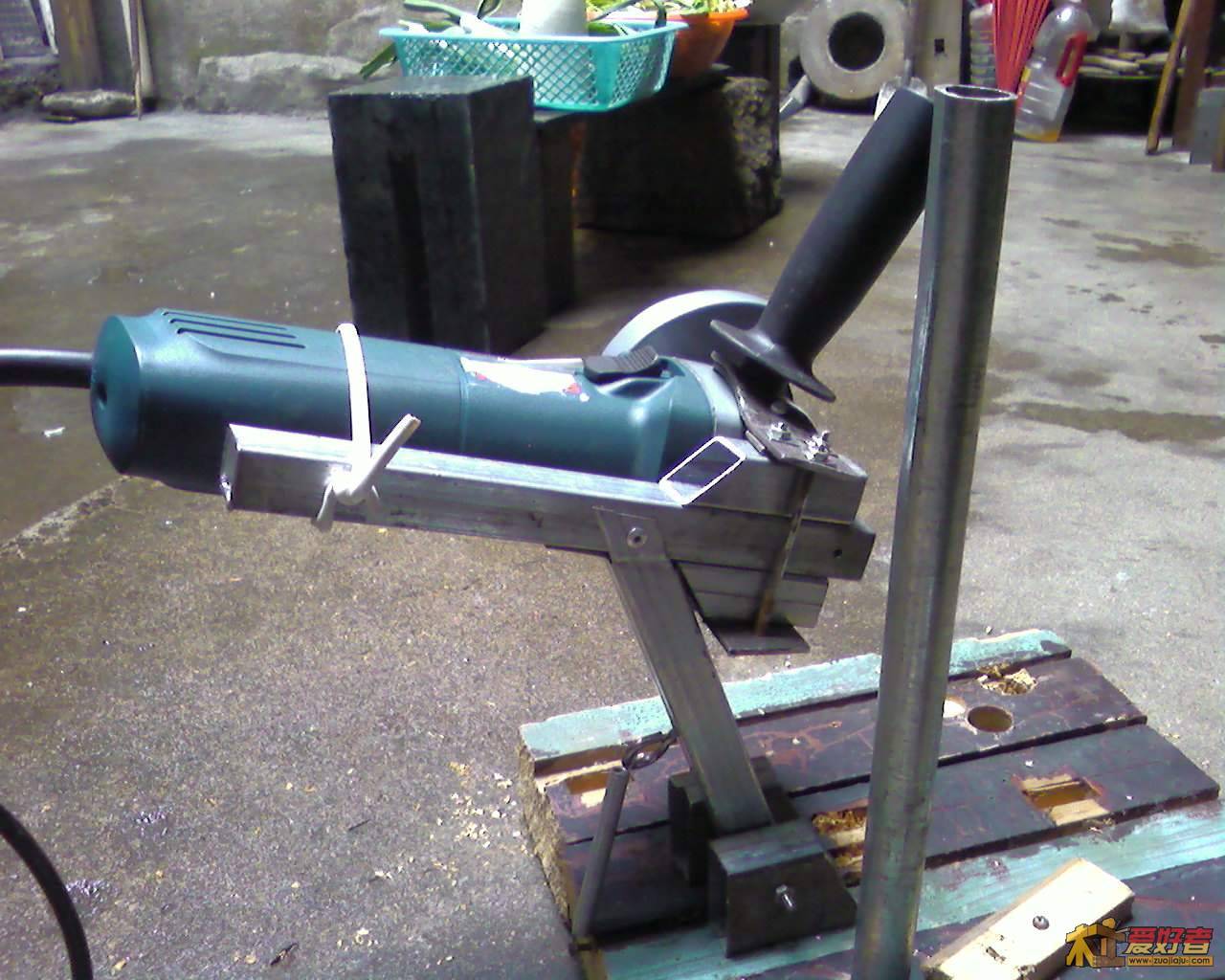

角磨机架，这个被自己设计复杂了，仿的是网上的角磨机架格式。其实后来才发现论坛有人用门的合页来做，简单啊。我用的是20mm的方型钢材，连接在一起，牢固性不成问题。扳手就用角磨机自带的扳手，后面加一条自行车店买的弹簧，拉动起来也很方便的



角磨机磨片被我用过头了，只剩下中间不能用的一圈，呵呵

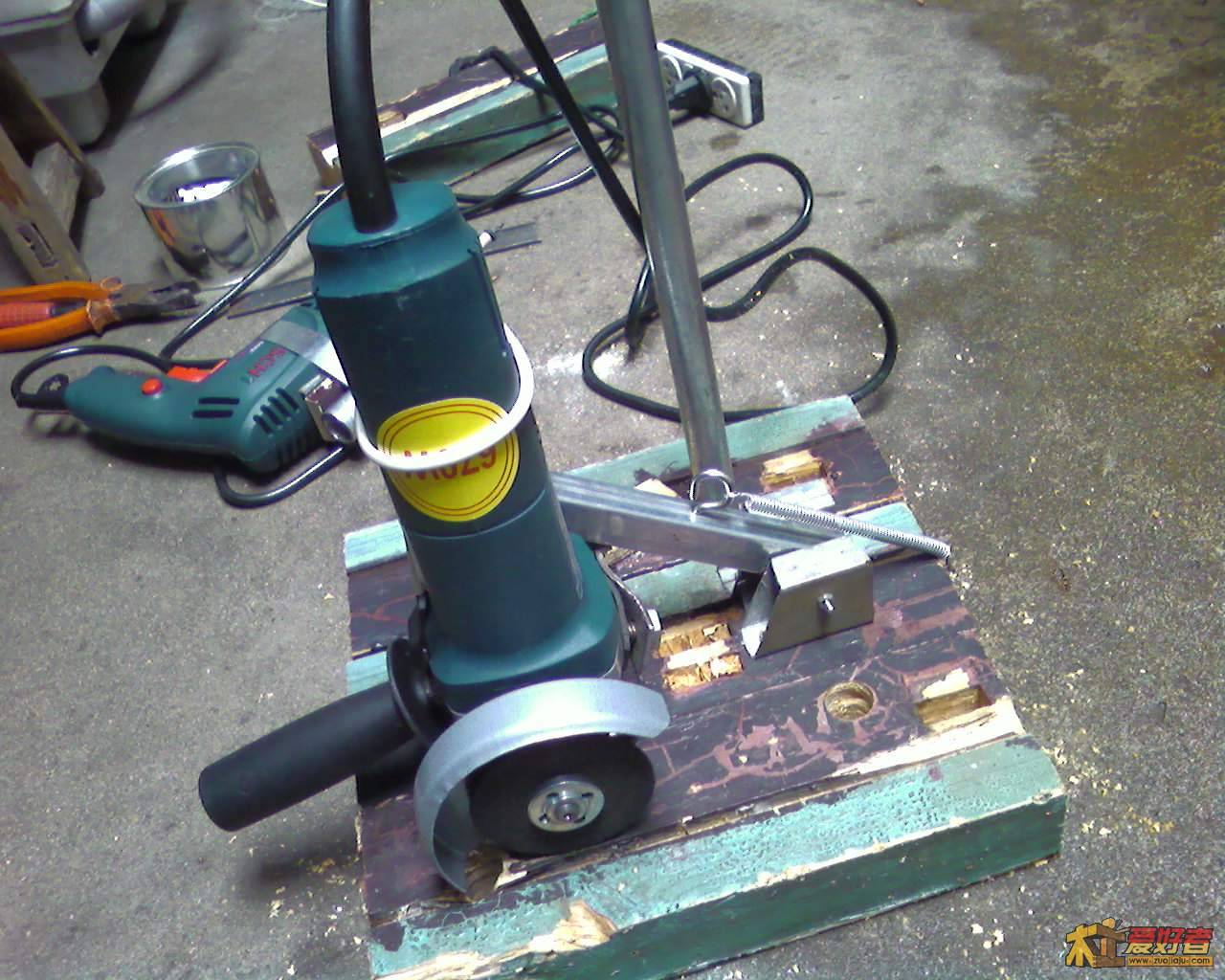

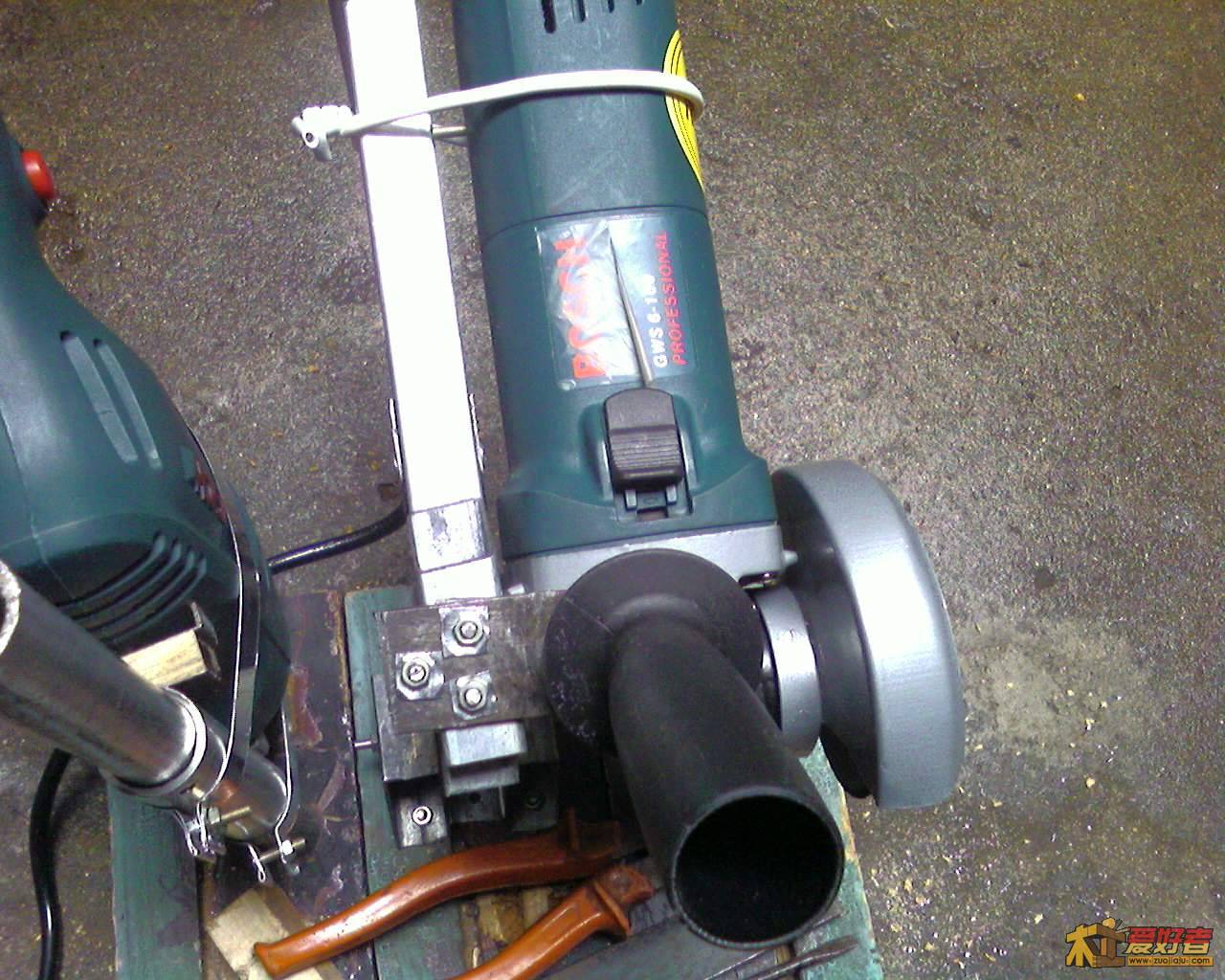

这是从上面看的角度


因为简单，所以精度不够高，但也已经很满意了。自己动手，就有了二合一的手电钻外加角磨机架子，总的算起来，成本还不上20元呢，就是自己动手因为手生，花了三天的业余时间。给大家参考参考，高级用户勿笑啊。

小舢板

小心使得成万年船

harjin

顶一下.还不错,有改进的余地,手电钻支架再加一立柱,精度和稳定性会提高.

cyli

LZ有材,很好的思路,完全可以再精密一些。

cyli

LZ有材,很好的思路,完全可以再精密一些。

tmhs

赞成一切DIY，主要是乐趣。

男儿当自强

只要自己动手就是好样的  在实践中总结经验吗  我要向你学习

木头木脑木性情

打木头问题不大，加工金属的话要特别小心

qf8901

思路不错，值得学习！

鸟舜鱼汤

好玩的很

chj6958cn

  顶一个。精神可嘉。DIY的精神就是倡导动手的勇气与创新思想。

duzimanbu

简单实用花钱不多 顶起来

行天涯

没有微调,能做到准确垂直吗

moaquito

楼主的思路挺好的，也挺实用，就是在使用的过程中得注意安全啊，

大场太子

虽然丑了点，，还是蛮实用的
