找了两根破木方，试验新做的开榫机，结果如下。: \" r6 R, p `! o, D/ r' g
0 H/ O( R( G/ E @4 @

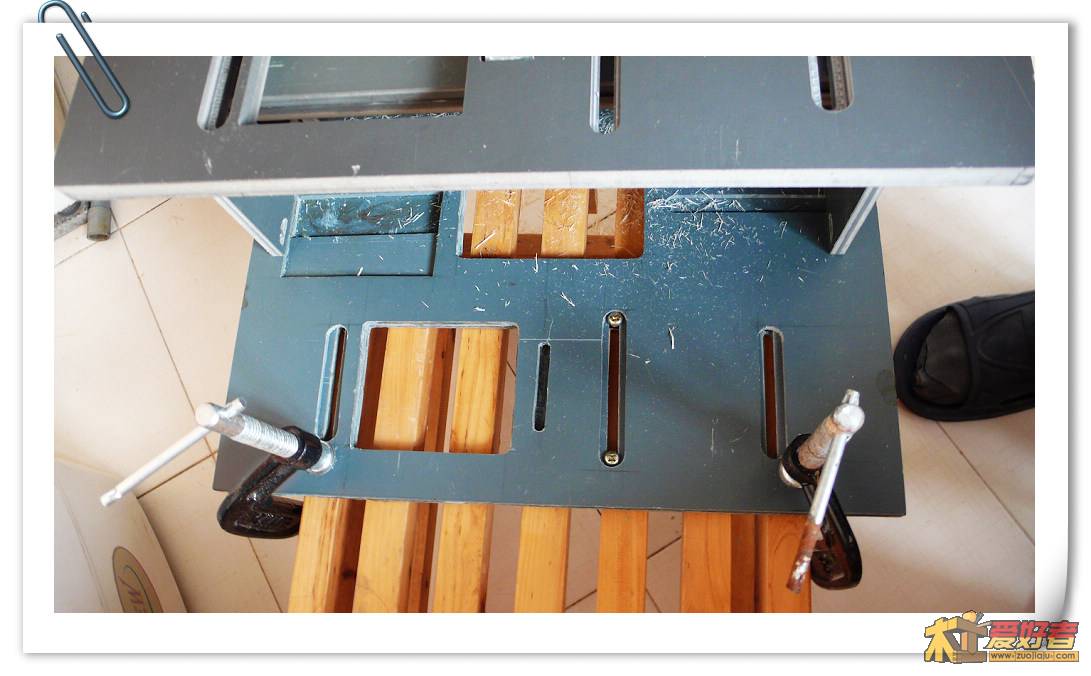

把机器固定好，大家看一看机器的底板是什么？我告诉大家是我做的第一版开榫机的面板。- P- F+ J$ U4 L9 H( l8 _5 c
) f$ ]7 j. V& N9 q* W6 \- T2 P
2 ]' |0 J. g: F1 e6 h

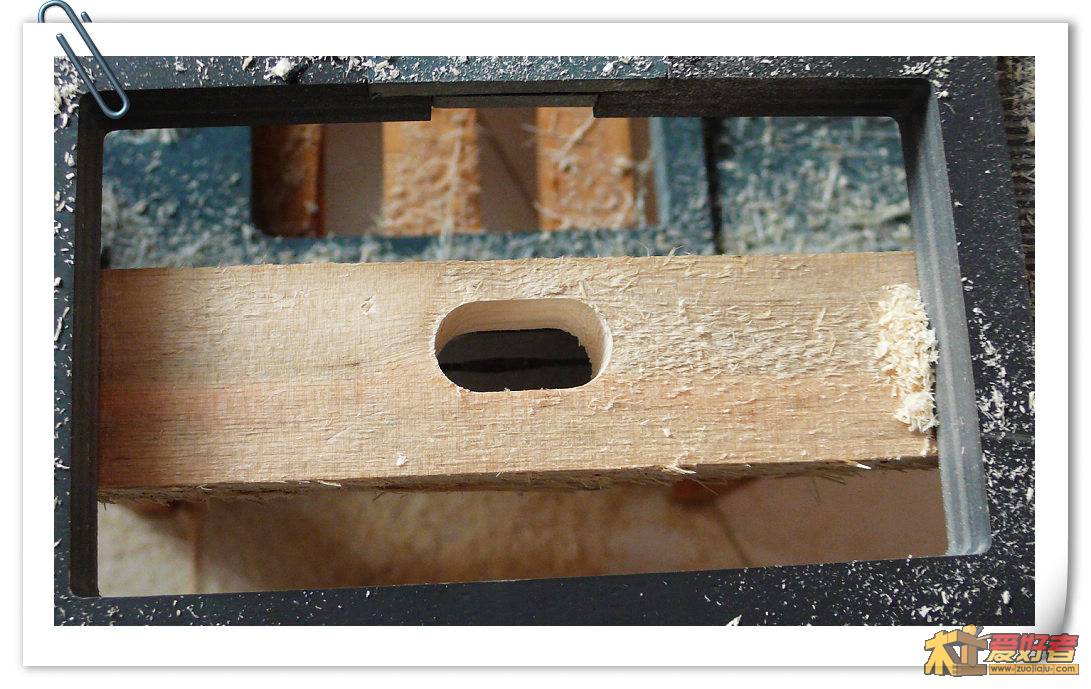

测试用到的模板，设计尺寸为25.5X13.2mm,调整间隙1mm，即25～26mm，12.7～13.9mm
3 ]0 w. N1 q* |$ T
& X* j% |, [0 d3 E/ \; k' r9 A5 M. P, W2 C

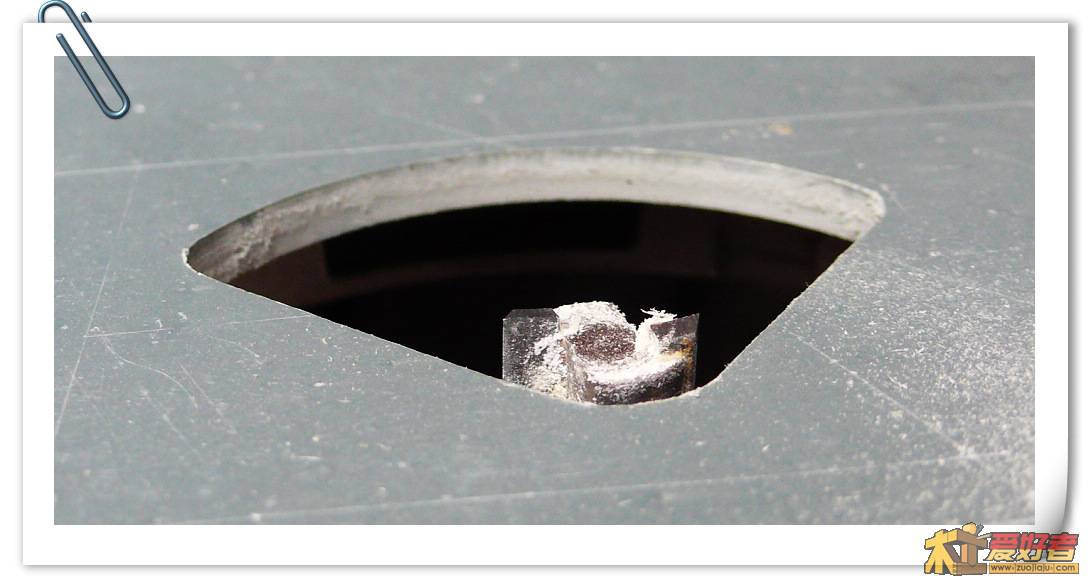

试验使用的12.7的加长直刀，用直刀开榫还好用，开卯不太好用，应该用加长清底刀，不过懒得换。" |/ `) E1 }0 B k9 h$ o2 ]
7 ^; `. V- g! [) Z7 `5 s7 v

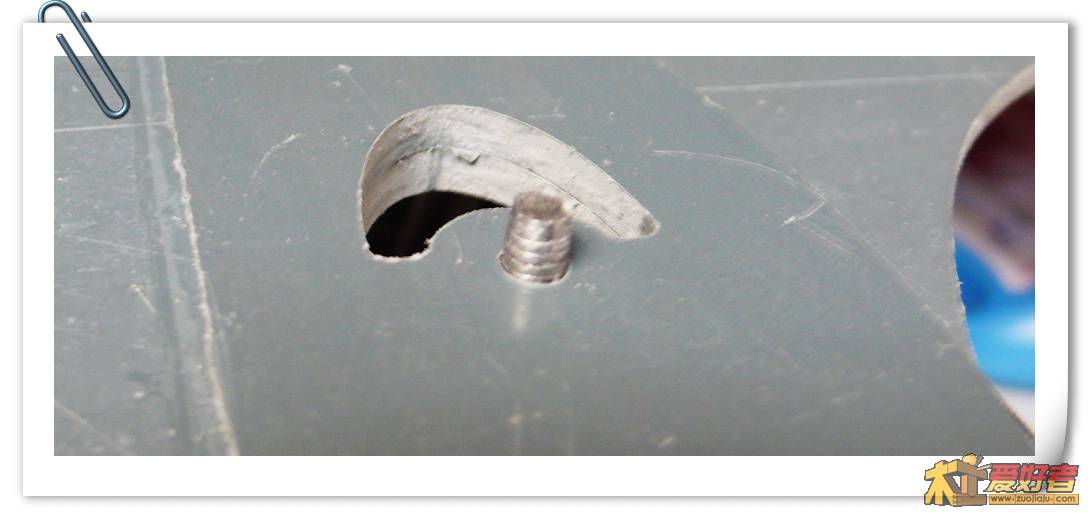

1 e2 N9 {5 ~- B; M4 I" \下面的是间隙调整销子，因为模板是按5mm的销子设计，所以我使用M6螺丝简单的磨了一个。如果想精度高还是车一个销子比较好。* d2 `$ m+ w% O7 ~
6 Z6 C% g; k- f* ]" M) [# E3 |- b- C; ?/ h; v9 I/ ~

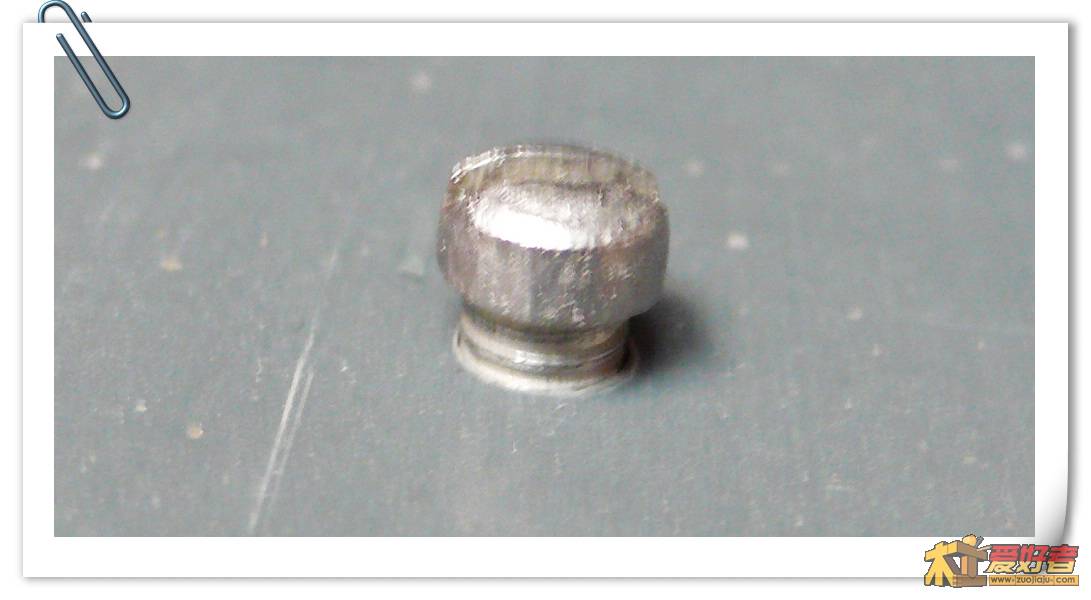

左边的限位销子也是用M6的螺栓做的，不过是用的螺栓头，因为设计的是8mm的槽，以后可能改用6mm的槽。8 t x0 {! p/ U! L
5 j, K# T( H; Z+ L5 a( @$ X- m! ]" @7 _

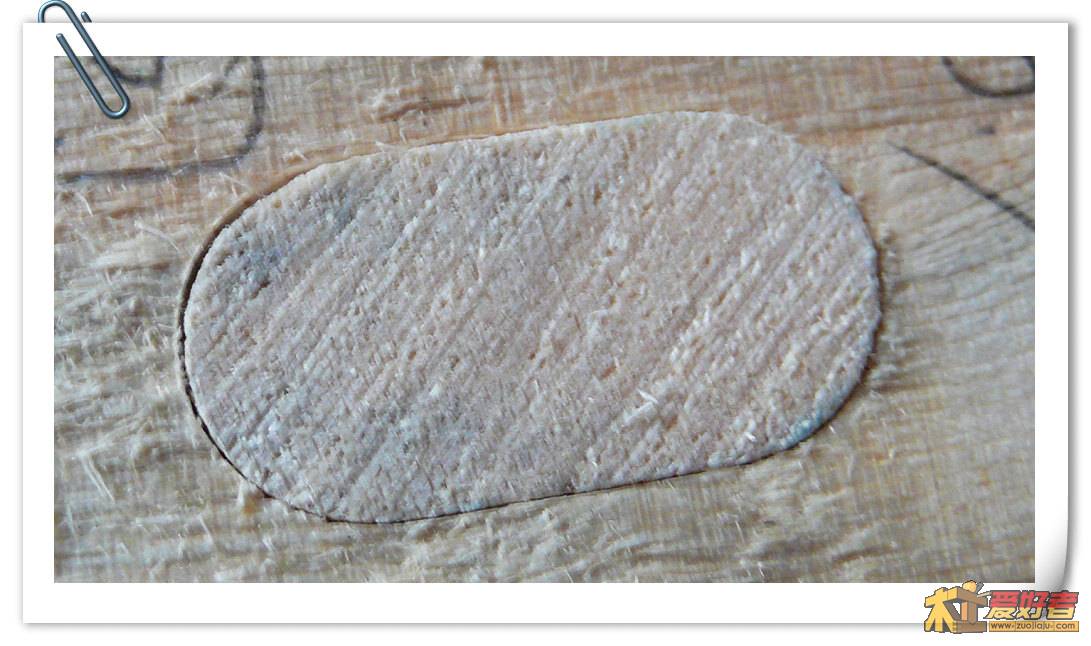

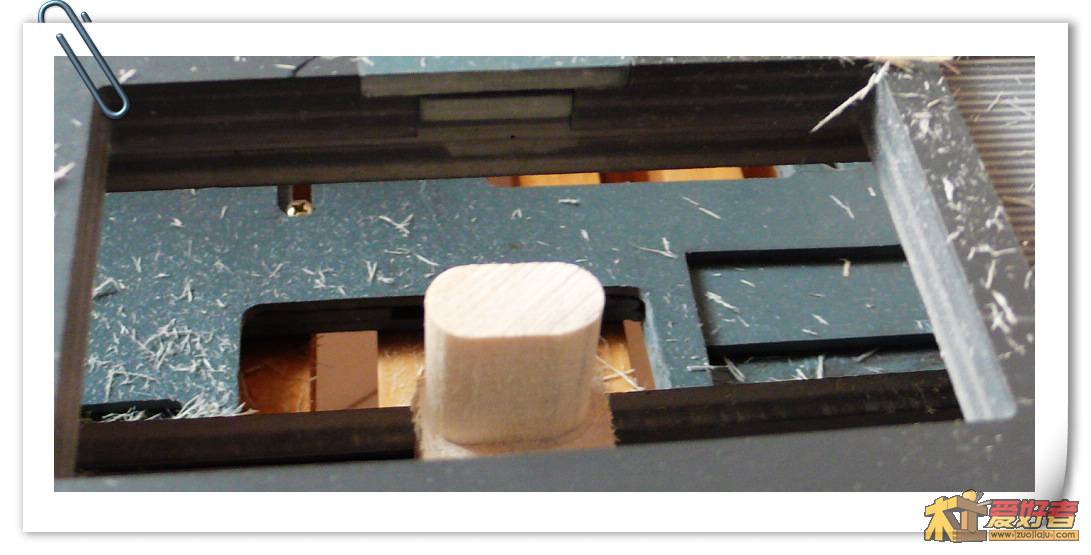

第一个榫，测量结果是25.1X12.9mm。
: r0 ^) \7 j7 F% y+ W$ ]
- Z; B% _- }4 {3 H' o

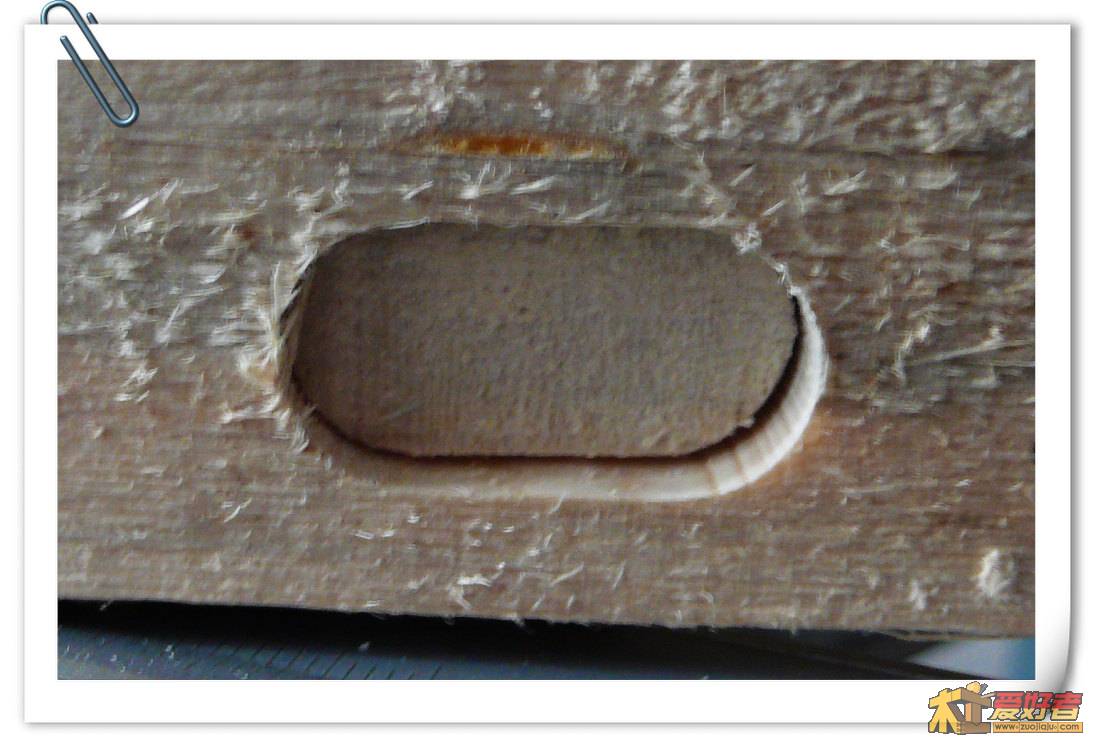

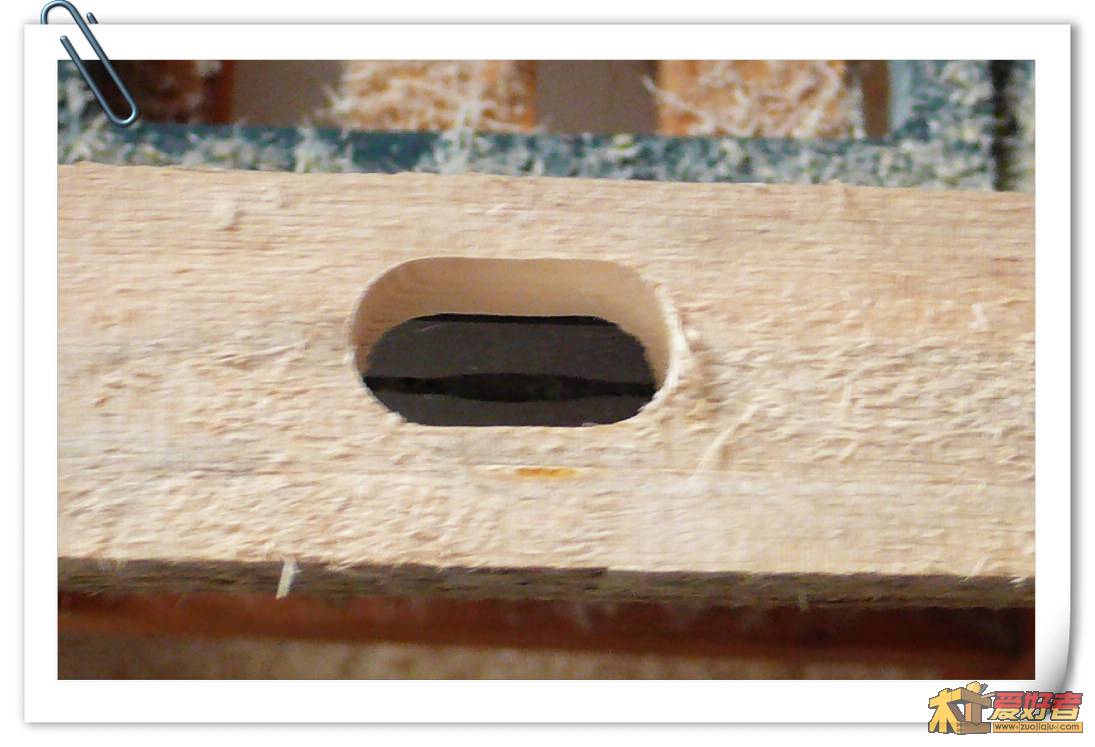

; G0 R# }/ p9 B第一个卯，测量结果是25.6X13.5mm 。
4 x: Y( y1 S$ M
6 M8 S7 \9 F7 d, P# i% w
# | n: }- z. l9 r% y, U/ Z4 u
榫卯配合结果，是非常松，间隙很大。按上面测量的结果有间隙0.5~0.6mm左右。6 L; M; y( K d6 t7 F2 w
- h- k" f; x( `2 d3 g/ @0 S; e( e, w3 O$ |9 {1 i
: u. L9 v' v/ t# n; w
顺时针转动间隙调整销子两周，即间隙应该减少0.4mm左右，实际如果要求配合非常严密可以转两周半或三周。# ^9 ], w. T7 Y2 I) w
- I' I3 h( o4 |: g- a

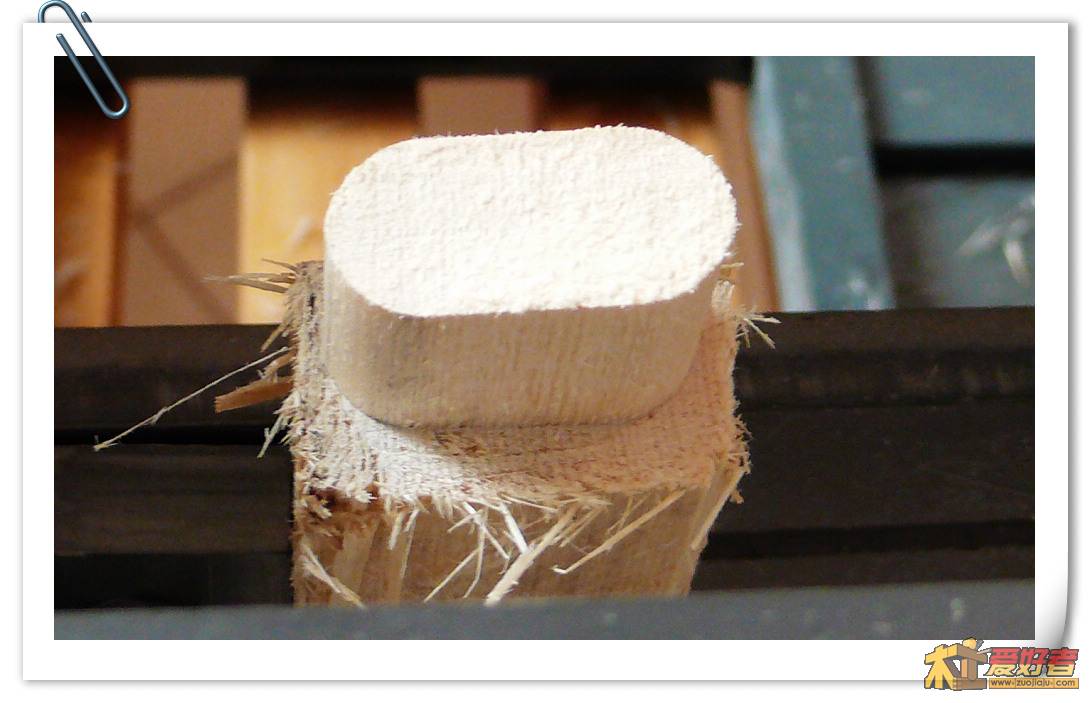

7 x) n) ?+ j$ K% F第二个榫，测量25.3X13.1，尺寸增加0.2，与预期调整结果一至。' z' Y4 W' u/ G2 C9 }4 s9 l; O
' [8 Q* f6 V$ |+ U! k" A, e$ h
; @0 u$ s9 a4 f- c$ @7 t第二个椎，测量25.4X13.3，尺寸减少0.2，与预期调整结果一至。# \+ {9 a, m/ N: T. h$ r+ j
}& K! G# ^9 g
/ {4 I4 ]5 ~$ U3 f0 d9 X$ C
配合结果非常好，用手晃动着可以插入与拔出。
. S7 I+ j# B; ~ h# K4 n
& v5 O* V- ^" W9 \: R% z# M9 l
0 V% f# C: e/ n6 ]6 ]! s/ }对机器与模板都非常满意，在这一试验过程中又有新的心得与得会。
