楼主:
qf8901
得伟DW744:使用维护保养调整调节讨论
火..
[复制链接]
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-3-18 08:16:02
|
显示全部楼层
本帖最后由 qf8901 于 2011-3-18 08:16 编辑
1 Q1 q0 W( C, [- q0 f3 c' |
; y3 H6 T' s7 f4 _2 {
再把刻度校正一下。只有靠山靠右放的时候,刻度读数才是正确的:
( Y3 ]; {: T/ X# y* p. @

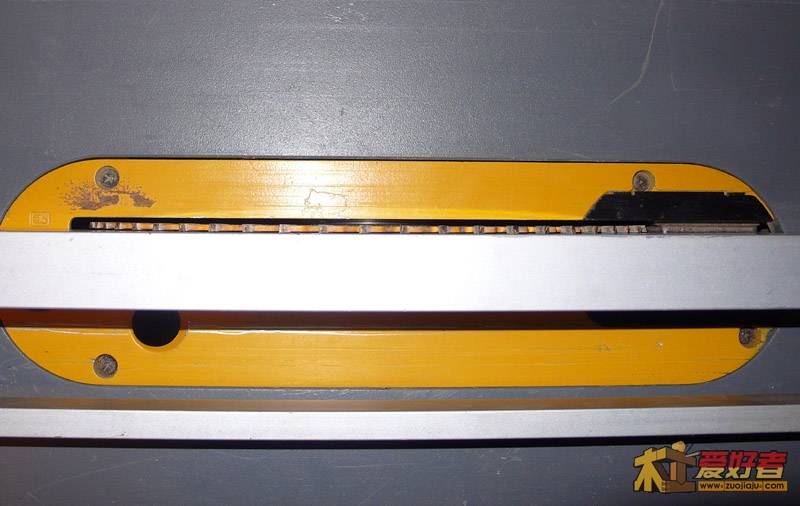

先把靠山紧贴锯片,锁定靠山:
0 g; N' h+ ^) M* c# w1 U
+ z, l2 z. o! |( ~ Y
! _4 Y' n/ n' Z3 C T- P

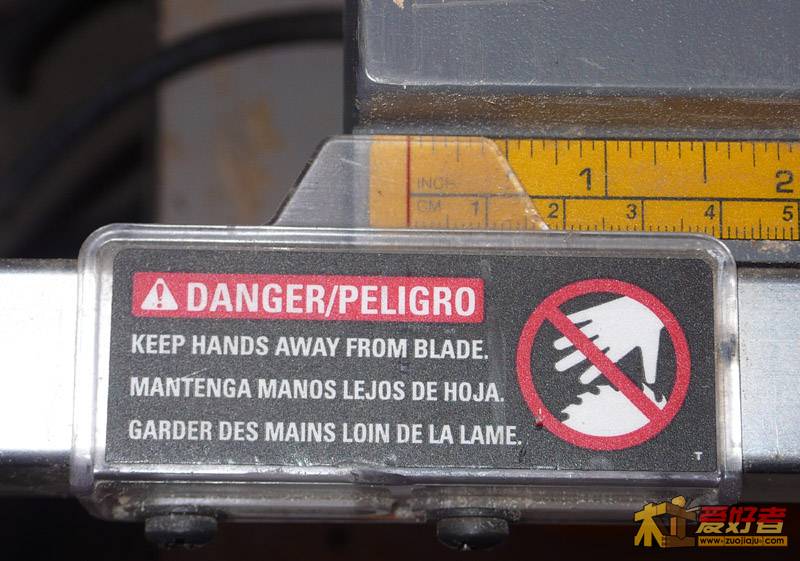

松开螺丝,把刻度红线对准0,上好螺丝,校好后以后基本不用尺子量就可以下料了:
: `( c7 G2 P* V/ J
3 F/ E9 {7 r5 h7 \3 j4 r5 L( }
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-3-18 08:18:48
|
显示全部楼层
本帖最后由 qf8901 于 2011-3-18 08:19 编辑
0 _0 P( l& d% \) W: T; m
4 n) ?$ t8 d3 U m' P2 S/ C. g

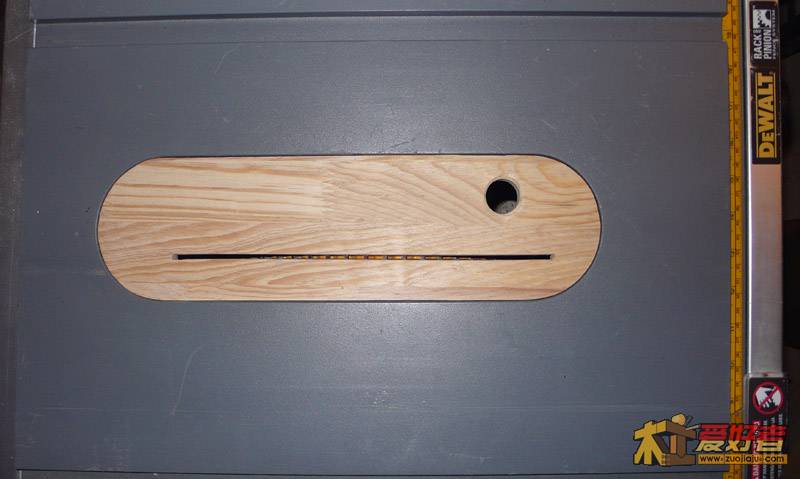

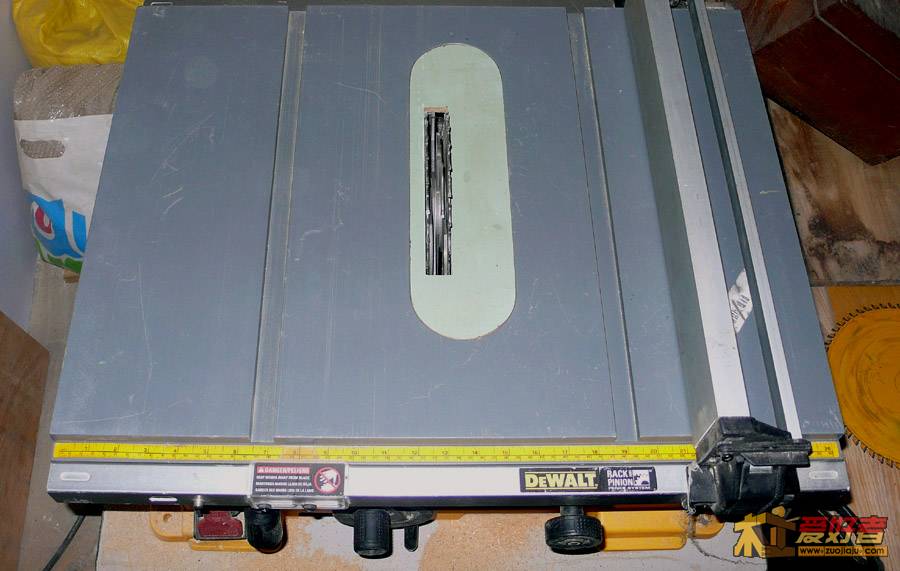

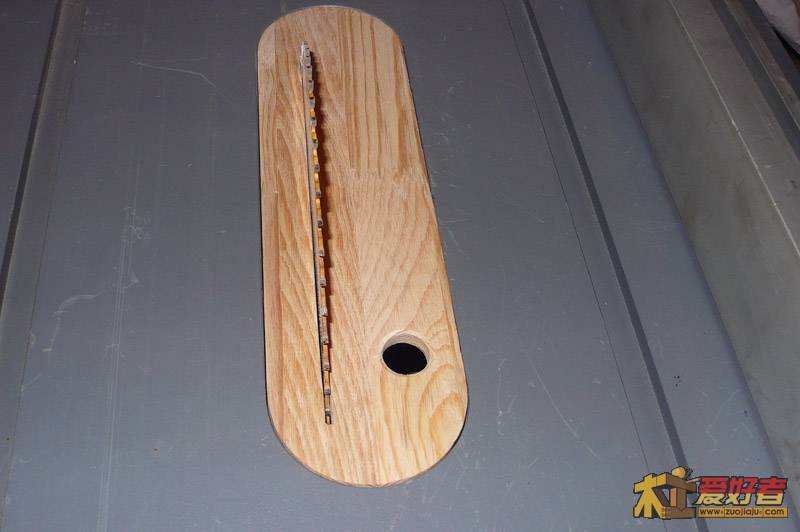

调整精确后,自然可以切割小木片,为防止木片从盖板孔掉下,DIY了一个窄锯缝盖板,1.2cm的松木集成材,厚度正好。
$ q# a) g3 Y1 O% u7 f V7 B/ r7 a; `
9 L4 D3 M" i6 T6 ~
7 E7 J9 v( q/ D
/ x' C6 x o( D' ]% {
回复
支持
反对
举报
孤独木
孤独木
当前离线
积分
703
威望
刨花
金币
荣誉
发表于 2011-3-18 09:01:10
|
显示全部楼层
图文并茂,
。动手能力强,辛苦了。
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-3-18 09:06:59
|
显示全部楼层
回复
孤独木
的帖子
1 K: a2 ?8 R9 v/ V3 A6 A& F& Z
1 I) ]8 |2 B. t* A7 S1 `! e) K
现在只是在研究锯的阶段,还没有作品,呵呵!
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-3-20 18:01:51
|
显示全部楼层

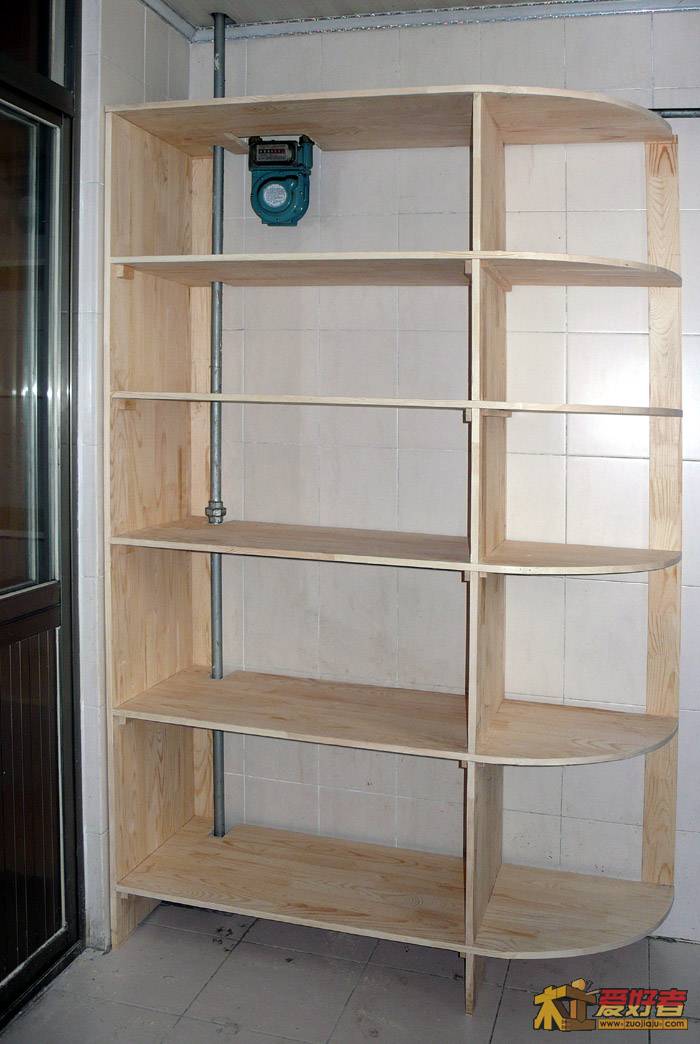

昨天和今天做的厨房储物架。主角当然是744,用DADO开1.5cm的槽,下料。其它工具有气泵、钉枪、砂带机、圆砂机等。还用上了雕刻机,先用手锯切出大致的圆形,然后用砂带机磨圆,其它几块以此为模板,用雕刻机仿制。甚至还用上了饼干榫机,有一块板折断,用饼干榫拼上。
5 K# Z4 q& w; r& w/ q
: u- U5 m9 F, ~! a4 Q! U; a
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-3-21 18:27:00
|
显示全部楼层
本帖最后由 qf8901 于 2012-11-15 13:04 编辑
" M( j3 S F a. N O
- R5 y0 m& G9 L. n5 s' [
说明书上说,这种使用方式是错误的,靠山与推尺不能同时使用(引用的图,希望原贴作者谅解,如有不妥,我会删除!):
4 t, X3 q. y5 F- r; \) t, E/ r( I
回复
支持
反对
举报
小夏家的老夏
小夏家的老夏
当前离线
积分
78
威望
刨花
金币
荣誉
发表于 2011-3-21 20:47:15
|
显示全部楼层
通过楼主的经历我也享受了一把
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-3-21 22:29:22
|
显示全部楼层
本帖最后由 qf8901 于 2011-3-22 00:26 编辑
/ a6 c7 @( E% h6 @9 e) M' U/ J" B
8 @1 d1 d, ?1 w' {. a3 y! [' H
今天晚上研究了一下锯的开榫问题。看大胡子和其它木友用锯开榫头,都是先把榫肩用推尺先锯一次,然后把木料竖起,再用辅助工具完成开榫。
! x J* k6 i# c# n
楼上是先竖着锯,然后再横着锯,这个比较符合中国木匠的开榫顺序。只是楼上不应把靠山和推尺同时使用,因为这样容易发生反弹,锯下的小木块夹在靠山和高速旋转的锯片之间,极易发生反弹现象。
* s1 a" M3 _* b4 {/ w
配合下图,这里要说的是:如何计算开榫时的靠山调节尺寸
, j5 g! Q" n6 K1 m8 ]8 f
! W& o9 }+ M' I2 e0 Z
先说横切的那一锯:
- |& Z7 t: [; @
如上所说,同时用靠山和推尺是不符合安全规程的,但加以变通是可行的,以靠山在右边为例,那就是在靠山贴上一块短木板(称为限位块吧),把木料顶在此木板上用推尺推过,这样等木料接触锯片时,就不是同时使用推尺和靠山了。这里用作限位块的是竖锯的那个辅助工具贴在靠山左边的竖板。
! q- `8 x4 o& F! }
那么靠山的刻度如何计算呢?应该是:限位块厚度+榫肩长度-锯路宽度
# ?( G8 Y$ `" |! g! K0 A
这里作限位块的那块板,厚度是12mm左右,锯路宽度是3mm左右,所以上式化简为:榫肩长度+9mm。
9 ]+ R0 e" c- D5 j1 |4 i: S
这样,靠山刻度尺调整到榫肩长度+9mm即可。
) K4 z8 }! g0 Z+ Z/ ]8 K! V$ S/ c
$ D K% J. s) A! R0 g& o: G1 ?
( Z/ t! t' j* x$ n5 H6 C
% }' Q% A; U O: a9 l5 L: n- E6 _
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-3-24 11:12:39
|
显示全部楼层
本帖最后由 qf8901 于 2011-3-24 11:13 编辑
8 h/ b5 j0 d' a
! } T1 i4 y' y5 j6 c8 Q% @
从
做个壁橱交作业喽
贴学来的一招,开大板时用一小车推料。
( u" l( b. _* G9 q( i* t
车的高度略高于锯台2,3毫米,因为是加工长料,板子本身会形成弯度,如果持平或低于倒装台,推料就很顿
4 d1 n3 y2 W( ?& X
回复
支持
反对
举报
303310116
303310116
当前离线
积分
14
威望
刨花
金币
荣誉
发表于 2011-3-24 12:25:14
|
显示全部楼层
可以回帖了。谢谢LZ分享,学习了解德伟台锯结构!
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-4-1 08:21:40
|
显示全部楼层
本帖最后由 qf8901 于 2012-11-15 13:05 编辑
$ M; f" w- f" `7 B2 ?
3 U; R) P1 C8 B( X
进料和出料可以这样来延伸(用来滑动推板的那个东西叫牛眼,淘宝上有卖):
7 s! V. W8 A T/ d1 _; I
! D0 B) Y0 q- r6 E" y. I' a
( W: N. Q9 o& `1 I6 W; F1 S
5 z, {" X' g8 Y+ G) j% W8 G, |
, J" L2 h# v/ r; V; i* g
9 y. G; A i( `$ G6 ^, }' e
! R1 [5 ]( C, B& G) r
出处:
压刨新功能,还有做的治具和作品
) T; j. P7 |7 h
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-4-1 16:50:16
|
显示全部楼层
原来台锯也可以开燕尾榫:
' j6 e% ^2 c5 [" G) F3 x3 I
/ R; r' F4 [: E8 Z3 \
- l i8 j" O; ^# U$ H: `
( P% k+ z2 ]& J1 \; l
@0 S( @. i% H8 {; A7 r
出处:
http://www.zuojiaju.com/forum.ph ... page%3D1&page=8
& L) q4 Q$ `5 U; _
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-4-7 08:41:10
|
显示全部楼层
本帖最后由 qf8901 于 2012-11-15 13:06 编辑
1 _ C- h8 j% M! o# y) W* I. B
6 q+ }9 C* n z8 u& R
可以做一个这样的斜切专用推尺:
! e8 _- \: v7 c5 r* o" n& m
9 f* g4 z6 F) e9 }- e
出处:
清明放假新做的雕刻机倒装桌。。
回复
支持
反对
举报
qf8901
qf8901
当前离线
积分
5932
威望
刨花
金币
荣誉
楼主
|
发表于 2011-4-11 08:09:44
|
显示全部楼层
周末,做了个DADO盖板,另外配合DADO锯片,做了一个推板(没有拍照):
2 ]/ @% g V/ X0 d$ K
, D4 t6 C, y9 t3 b" b1 C+ D
回复
支持
反对
举报
woaiyaoa
woaiyaoa
当前离线
积分
26
威望
刨花
金币
荣誉
发表于 2011-4-12 18:07:44
|
显示全部楼层
小东西不错,眼红种·~
回复
支持
反对
举报
