车床接线救教

勾魂天使

diywl 发表于 2017-10-27 21:19
+ B3 F* x9 p( k8 l7 i万用表量一下4根线，再并一下两条棕色线量一下组织，大组织的接电源，小组织的接电容

8 K, p. v$ s; c4 p5 V8 `怎么量能说清楚点吗，你说的组织是“阻值”吗，
4 O% l, J, P' a' |

郑长榆

这电机里面是两个绕组，四根线。那你就给他们配一下，哪两根是一对。找出谁和谁是一对以后，再分辨一下哪一对是主绕组，哪一对是副绕组。
4 T5 @& ~9 u/ x

勾魂天使

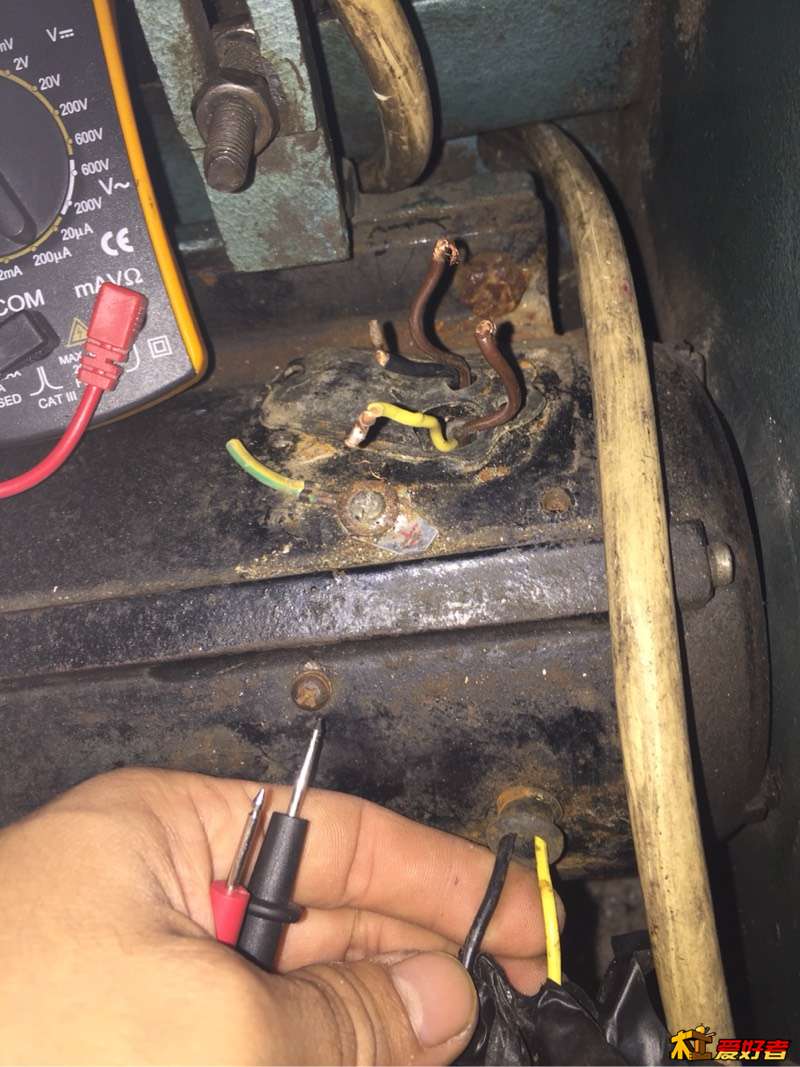

不知这样测对不对
0 o$ _6 D  b& J7 g

勾魂天使

郑长榆 发表于 2017-10-27 22:12
这电机里面是两个绕组，四根线。那你就给他们配一下，哪两根是一对。找出谁和谁是一对以后，再分辨一下哪一 ...

, P- m, c! b! b" k2 h+ a帮帮忙
. X( s- H2 I& B9 C7 J: b' b1 z
# ^9 `3 R: t+ A; E; S' v4 {3 _$ Z9 `


- a. Y' b! s( k0 W, ]; P

勾魂天使

bdqhd 发表于 2017-10-27 18:52
我推测你可以试试，两根棕色接零线，黄黑色接电容然后黄色接火线。电机方向通过火线接黄黑线转换

你说的这样接没反应，其中黄黑线跟接电容的线通的
: R" J, Z/ ^0 Q  m+ E

bdqhd

勾魂天使 发表于 2017-10-28 21:34
4 X& k6 q" g. |  o, t1 D+ {你说的这样接没反应，其中黄黑线跟接电容的线通的

! _; F, G% N; z: v1 I* M万用表测一下吧，电阻大的是启动绕组，小的是运行绕组
/ U' e: Z) J. I1 d! `

郑长榆

万用表打到2K档
& N& D& y' T: V5 X/ J$ T

郑长榆

问下论坛专业电工吧，看你发的图两个棕色的应该是主绕组，可是黑的和黄的阻值不是正常的启动绕组啊。
, b- I: A* ]9 D$ i

勾魂天使

郑长榆 发表于 2017-10-28 21:56
万用表打到2K档

打2k档没反应
* v: @, `5 U' W9 h6 m& V3 H

勾魂天使

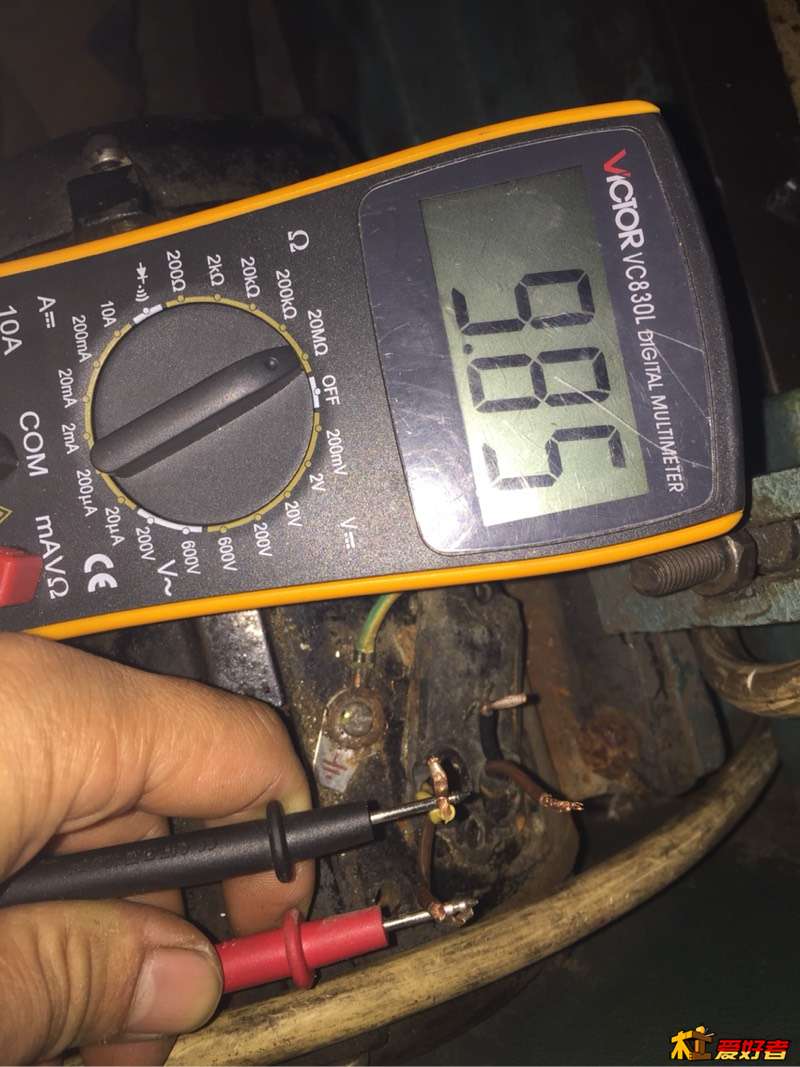

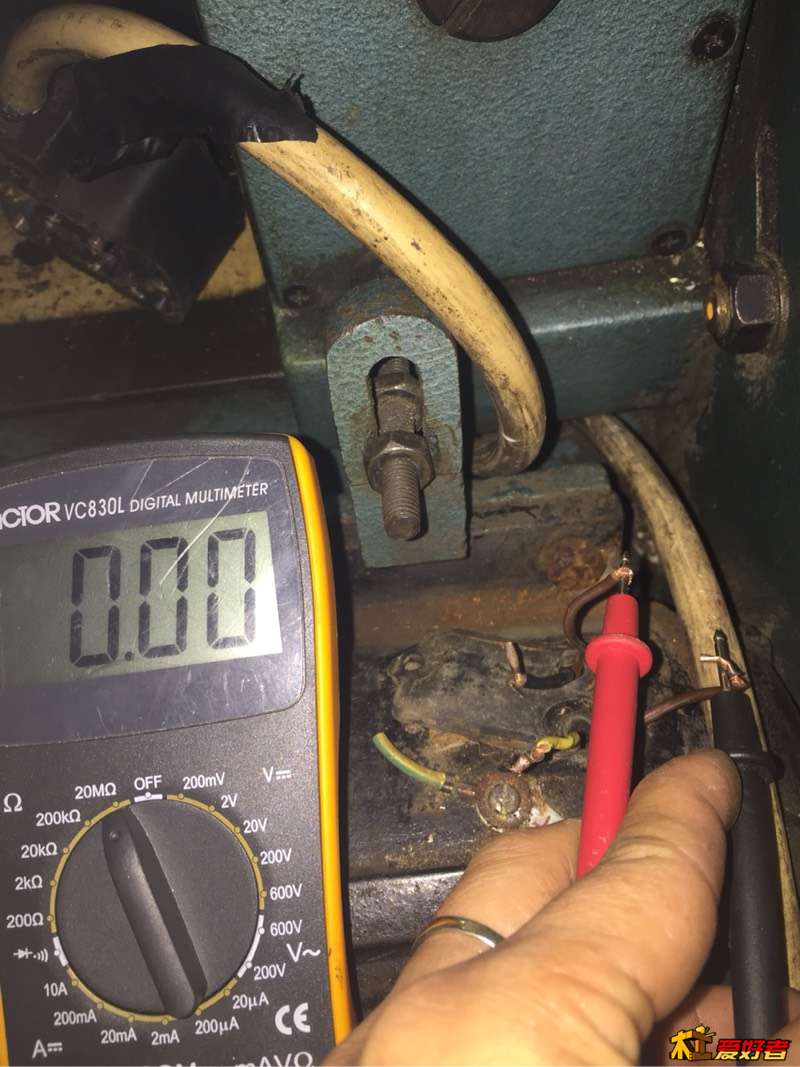

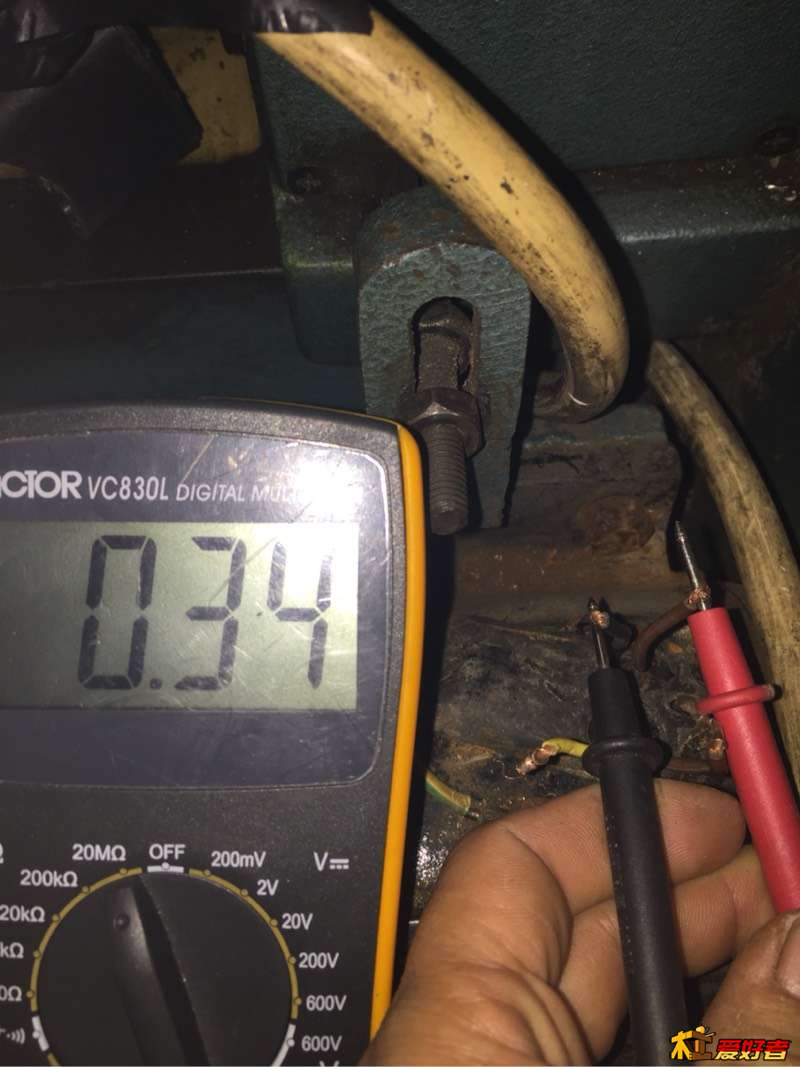

这样测对吗，另外黄线黑线跟接电容的两条黄黑线通的，棕色的两跟线是通的
0 {) n! y( V# V/ A. h


5 Y- d# X3 v' }

diywl

黄黑线连上 量一下两根棕色线是多大电阻

wood_wolf

這種馬達是單相感應電動機, 需有起動電容協助運轉
9 l' `& T# V2 J# |有的會有離心開關,運轉後將起動電容切斷
) k* c7 K- s3 Q6 z5 E  }6 p但有的沒有離心開關,就是起動電容也是運轉電容,你的應是這種

勾魂天使

diywl 发表于 2017-10-31 10:31
黄黑线连上 量一下两根棕色线是多大电阻

谢谢，己接好，黄棕，黑接一起接电就通了

勾魂天使

wood_wolf 发表于 2017-10-31 11:02
這種馬達是單相感應電動機, 需有起動電容協助運轉
有的會有離心開關,運轉後將起動電容切斷
但有的沒有離 ...

: [- P! z- ~; A9 e4 T7 J1 B, D谢谢，己接好，黄棕，黑接一起接电就通了，电机拆过有离心开关的

e3045577e

电容最好换油浸电容，耐压400V，
' z/ x4 d% u8 S$ d  z5 e. \3 \你那个耐压250V的，时间一长，一样爆浆！
