请教各位角度问题

Xcd

对，太笨
2 d7 v. t+ n) ^! X

13941589527

强迫症
" \) S5 v: N6 n  x! H/ t+ N

你牛逼

缩小比例  画在纸上  来半圆尺  或者活动角尺靠  就知道了
8 l# d2 Z$ |1 S/ |: ~' X+ g/ h

①輩吇de愛

不管他多少度用活齿画一下不就知道了

mushroom429

哎！想数学老师了没有？

赛伊夫

这位仁兄喝了二两 画的图真蹩脚
' E3 {/ b, M. G, {, e

70博洋

很简单 木棍放上去划线 切割 然后再划线切割  完成慢慢理解吧
( g' c" M/ _8 D2 Z$ I, G  q4 ?

laohaxxx

这是要做汽车窗啊

xiaojiaolver

刚好在画图，随手做了个示意，希望能帮到楼主。
; f8 n+ b( f# D; H1 c4 Q5 B
这个角度，简单的说，其实是“对角线”，沿着对角线下锯。
% o2 z. M) Z, p/ Q/ C8 C

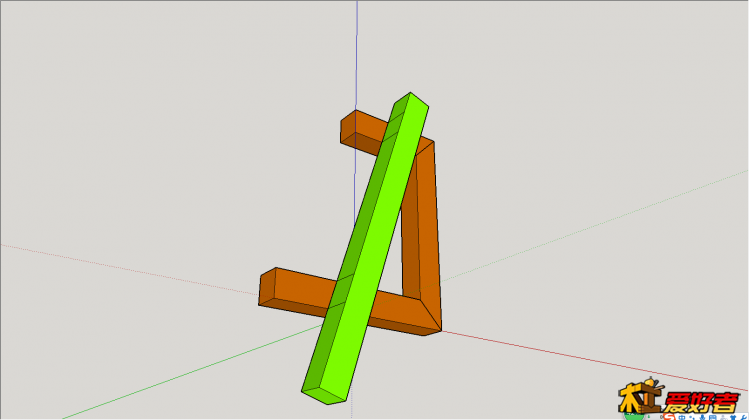

首先把要倾斜的边，按照你的设计，放在另外三个边上面。
  h  A; b" p& Z( C- d
1 n1 j* C. u! W0 {% y8 t

然后标出他们各自的位置，绿色、橙色的都要相互标记。其中，橙色的很简单，直接沿着绿料的边画在橙色料上就行了，左右两面都要画。绿色的麻烦一点，只能先在绿料左右侧面标出橙料的位置，然后过线过到绿色的上表面。
6 M( R+ O" k) i8 M


如上图，左右都要标记清楚。
% J3 e& J5 O1 W) J: O3 L( @1 E

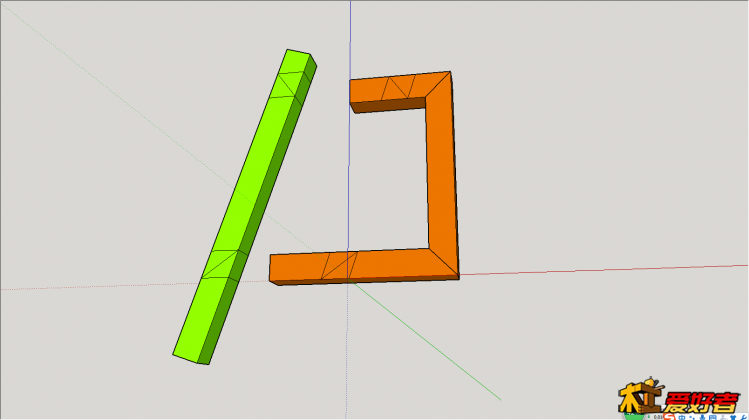

0 O3 e9 G2 {3 H* Q) Q( i. _! M然后应该得到的就是下图这样了，这时候只要连接对角线，就是你要锯切的线了。
4 _8 c) b7 s% U

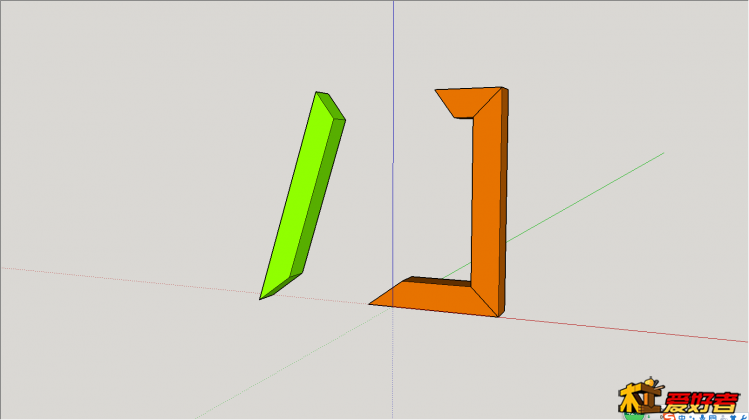

切出来大概如下。


7 |6 @0 A4 {4 l9 d( d7 }" y

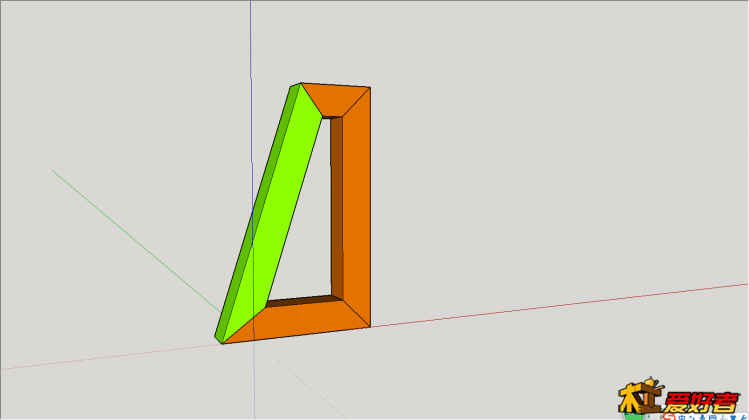

如果我没理解错，下面是你要的效果了。
/ l" z4 i( P& U+ Q& t

; c+ G3 A  ~3 T$ C

xiaojiaolver

何剑 发表于 2017-10-26 20:59
跟之前说过的一样，可把斜边压在两条横边上，以相交处标记两点，连线。按线切。

. U# B# v' O! c5 S! F0 A0 n上面一条边画反了，应该是另外一条对角线。

xiaojiaolver

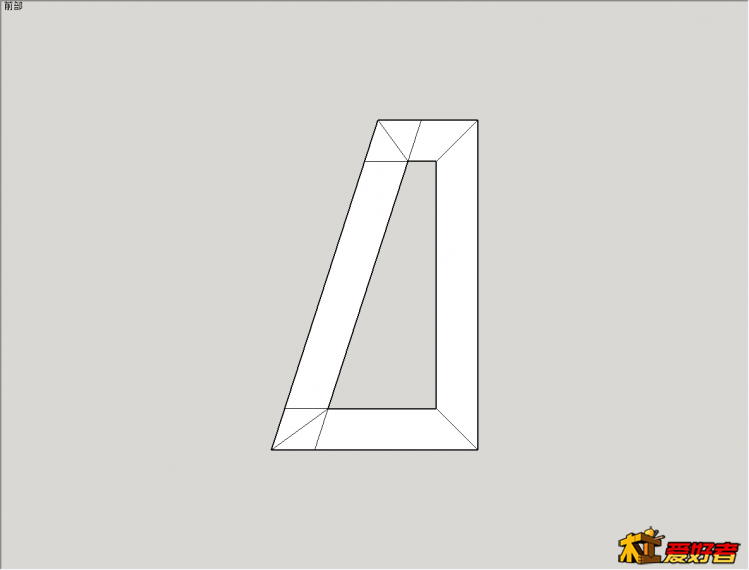

想直接得到角度更简单，自己画个平面图，连接对角线就可以了。
) J, f. x1 ?8 |2 g) J* E

阳春林

. b- z5 ^* y* w
% E* v) b4 @3 X5 m楼上讲解得很详细，直接把另一条木条架在上面画线就行，不用管是多少度了。这种情况应该算是脑筋急转弯。如果硬是要用角度尺的话，会产生两个误差值，样板与角度尺产生一个，角度尺与实物产生一个，记得以前有个师傅说过，直接比尺量要好。

何剑

xiaojiaolver 发表于 2017-10-27 02:39
上面一条边画反了，应该是另外一条对角线。

$ A5 c" r$ w# P8 o你是对的，的确画反了。
$ h2 K# ^  b( u% @  H" x

srb951

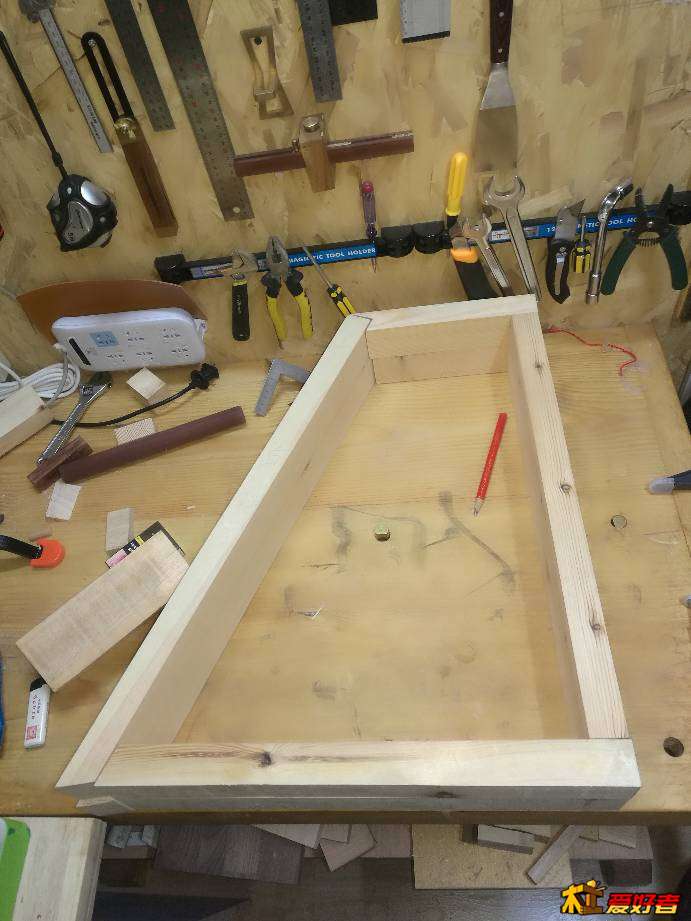

解决了

srb951

xiaojiaolver 发表于 2017-10-27 02:35
刚好在画图，随手做了个示意，希望能帮到楼主。

这个角度，简单的说，其实是“对角线”，沿着对角线下锯 ...

$ V0 i% ^. O8 h, y: O: A: A太感谢了
