燕尾榫制作

figust · 发表于 2017-10-26 11:06:39

这批燕尾榫的制作其实是我书柜制作的一个部分，书柜转角用燕尾榫连接，是整个书柜制作过程中最费工的一环，现单独拿出来跟大家一块交流

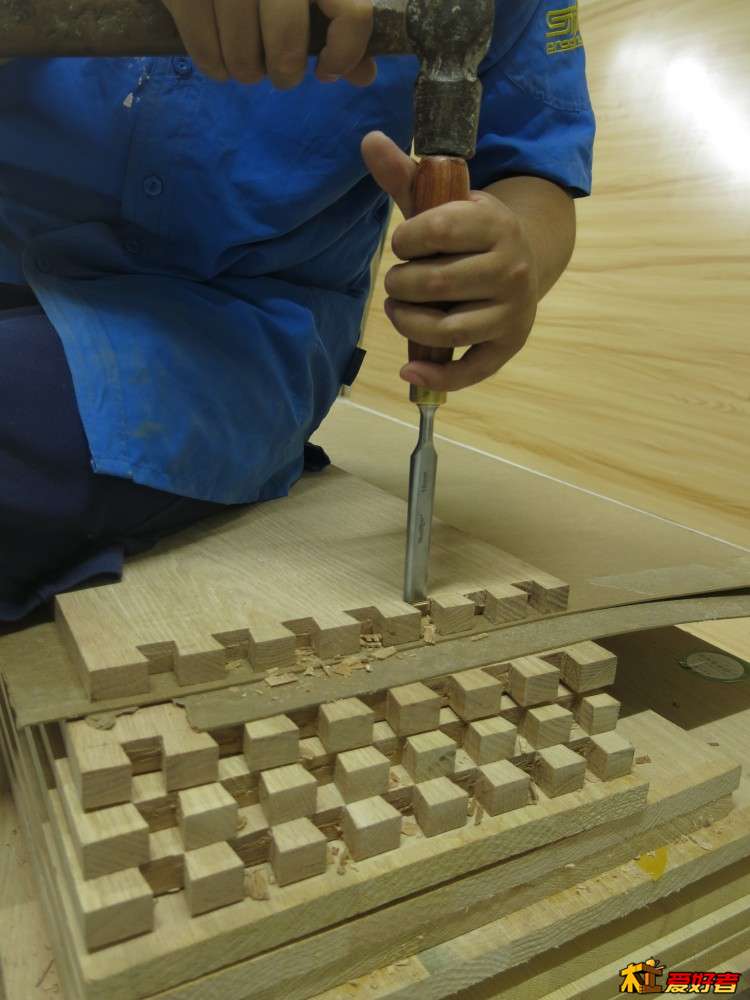

垫了薄板直接凿，因为要制作的板子多，所以叠起来就是一堆，我直接坐着制作了，不用木工桌之类的辅助了。

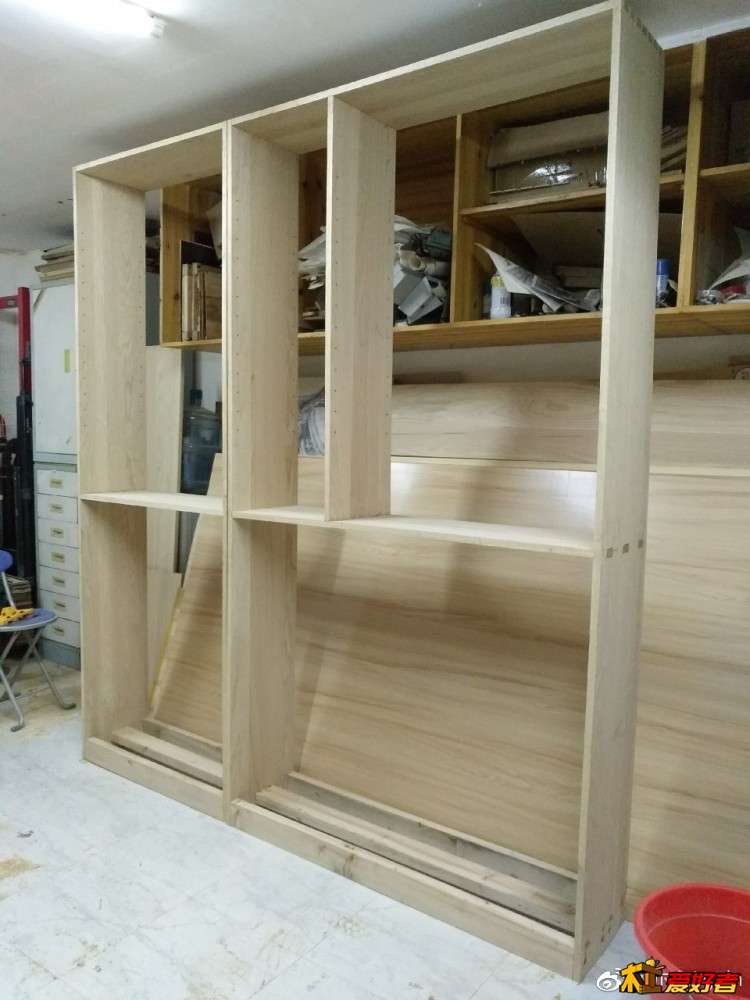

最后书柜框架的样子

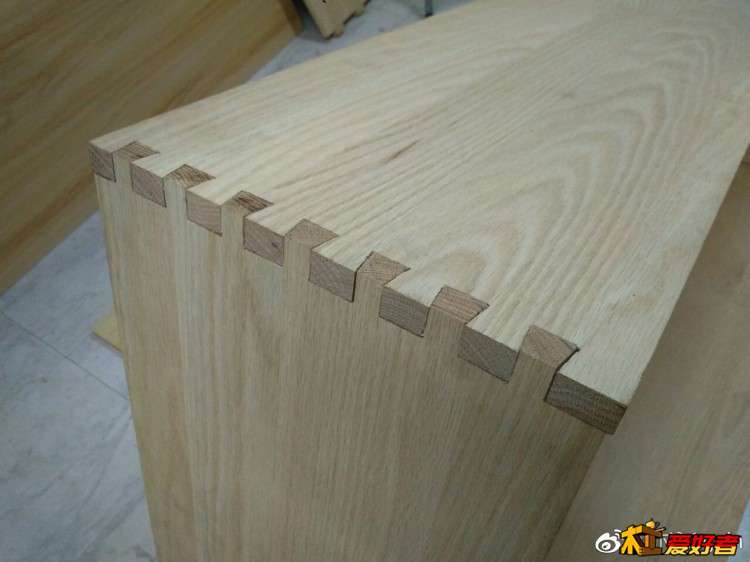

转角处的燕尾榫，基本是等距划分

视频中的我，在给大家解释我书柜制作为什么这么慢。因为上三个视频我都说过下一个可能是书柜视频，可是，呵呵，一直没好。

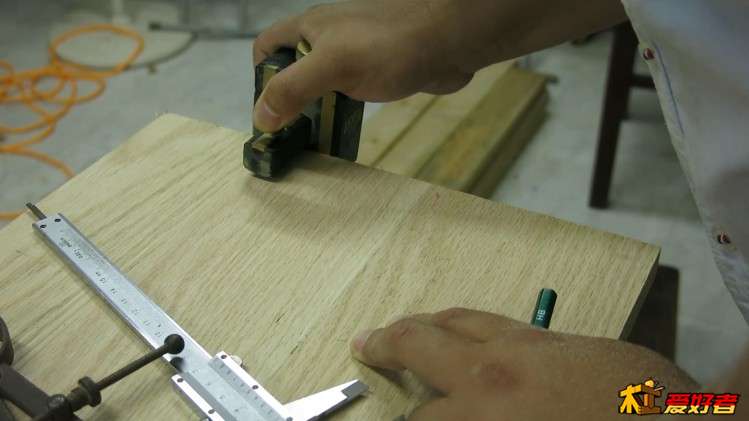

先用划线器划线，划板的厚度

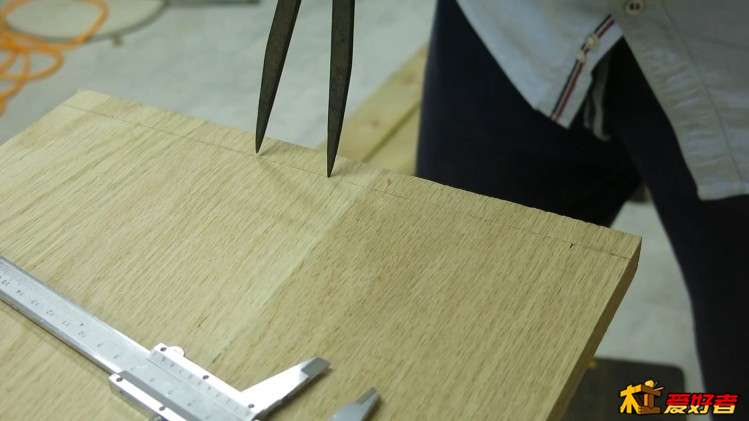

用可调圆规设定好榫宽度x2，然后等距分布，留痕迹

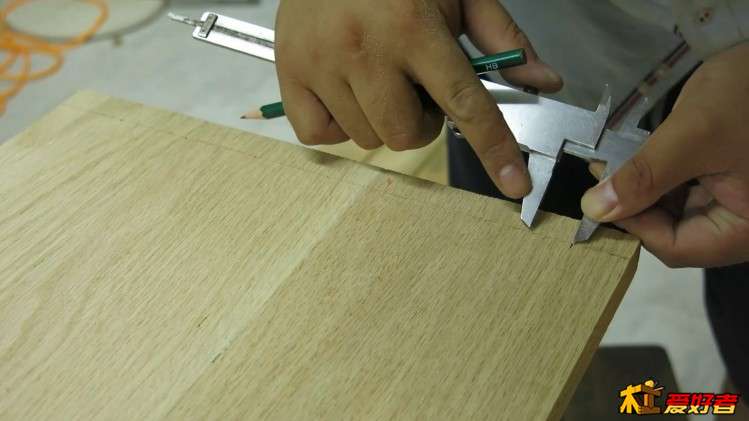

游标卡尺设定榫宽x1，瞄准刚才的点，进行细分

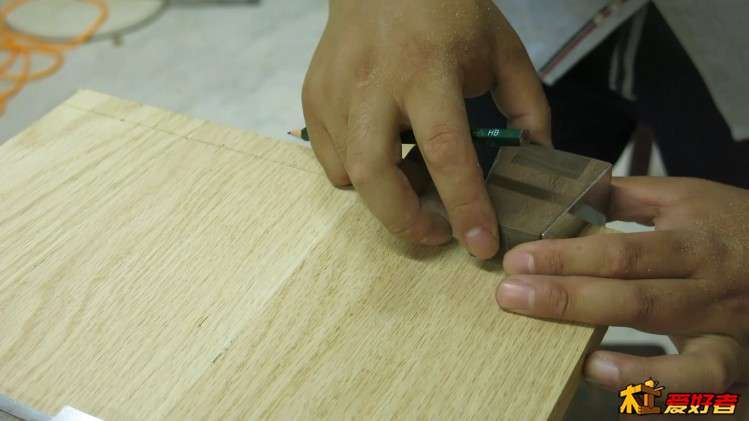

上利器，磁吸燕尾榫规

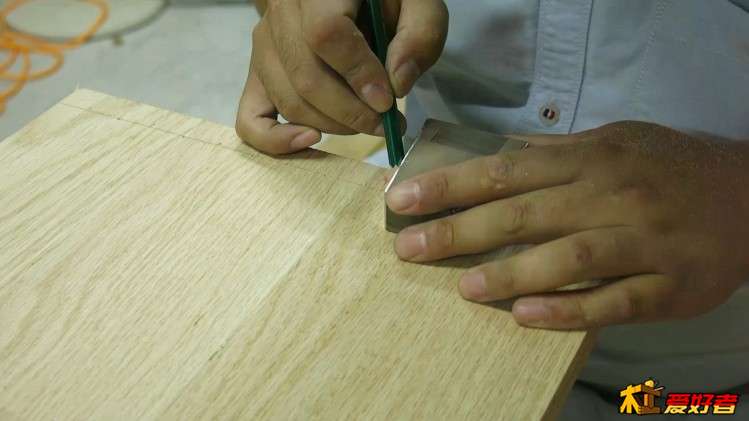

先划线

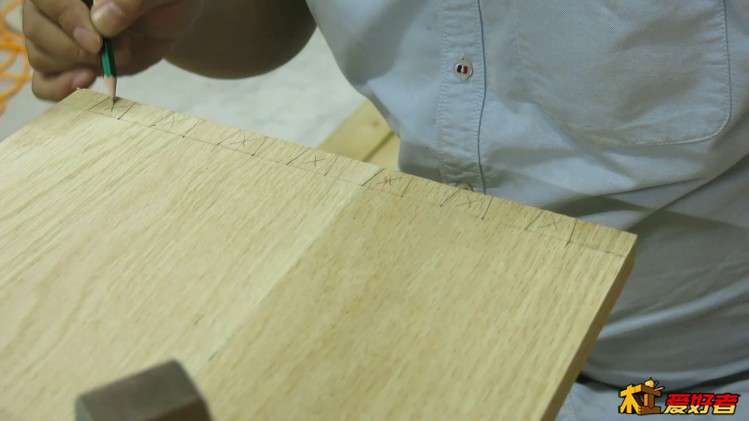

做掏掉木头处的标记

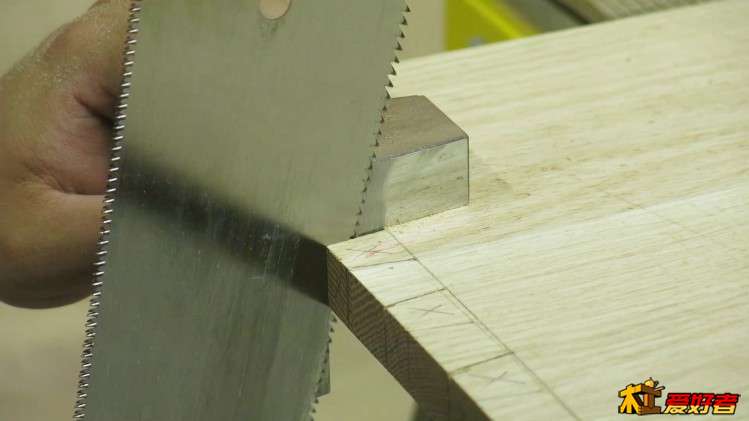

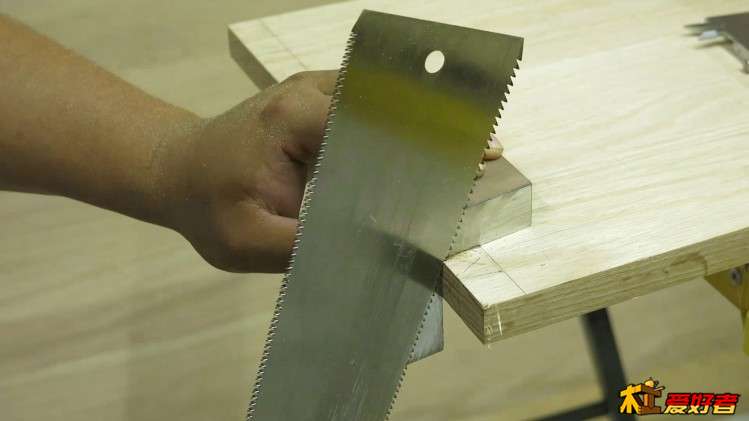

双刃锯切燕尾榫锯路，用纵切齿

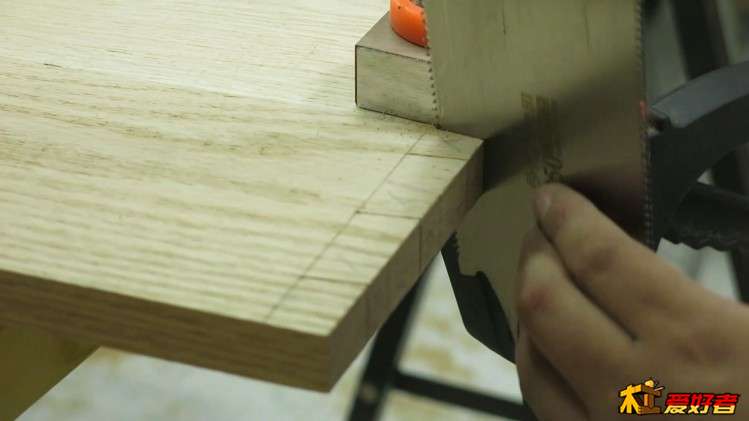

由于有燕尾规有磁吸功能，所以可以切合锯切

锯路是0.5mm

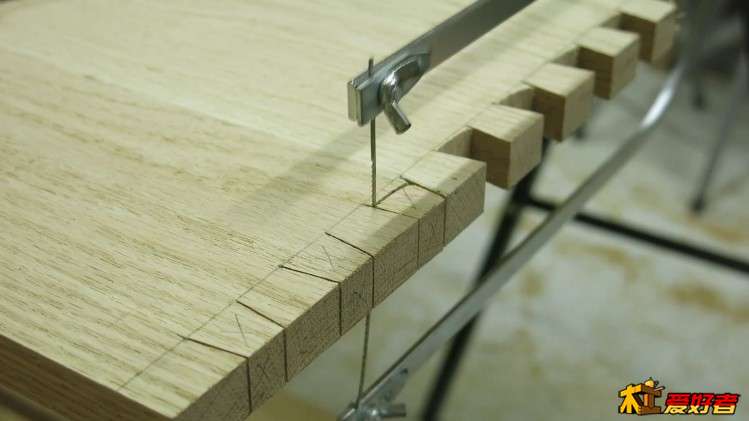

用拉花锯切掉大部分“肉”，留离线1到2mm的余量

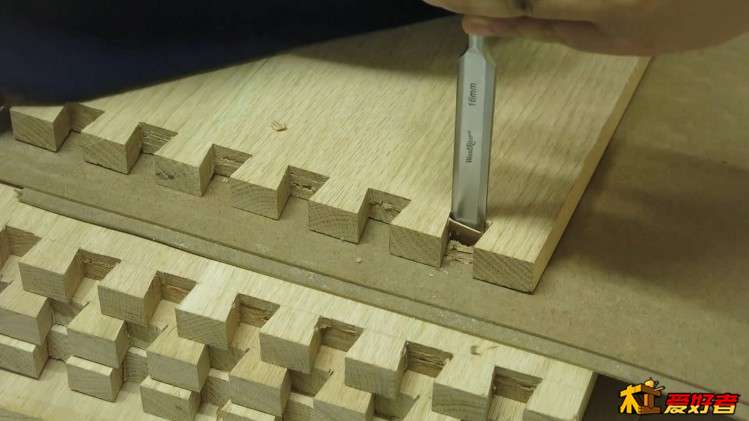

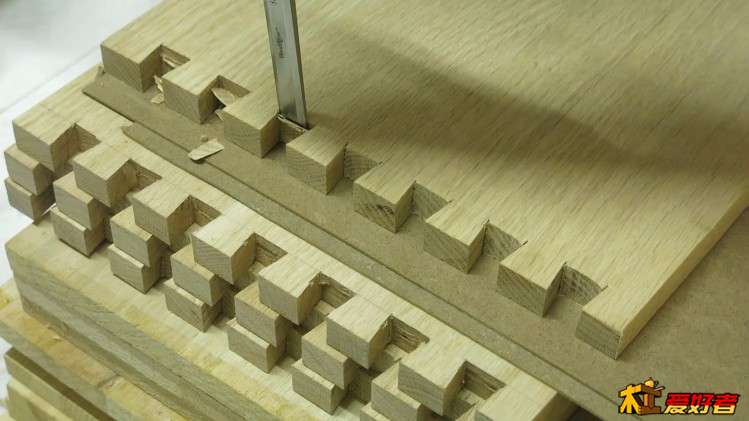

凿子剃掉余下的1~2mm，橡木，其实很硬，一直要磨利

把板翻转，凿另一面

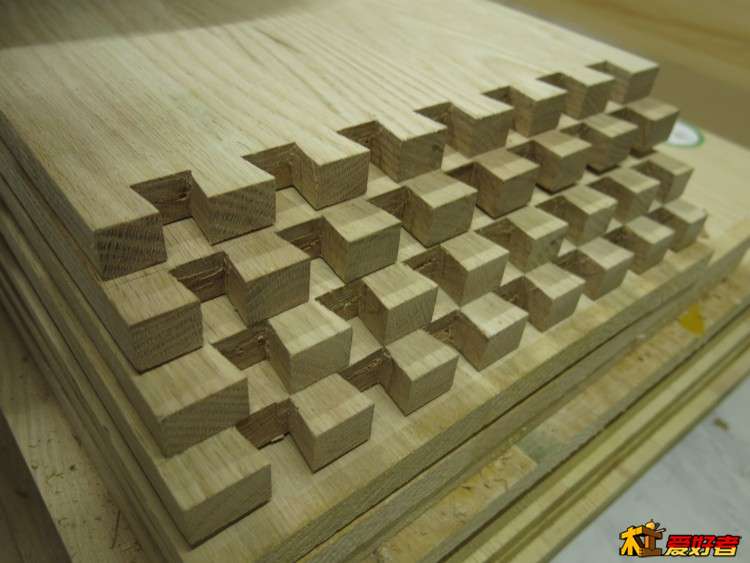

自此全部凿完，上下对通，最后在修正一下

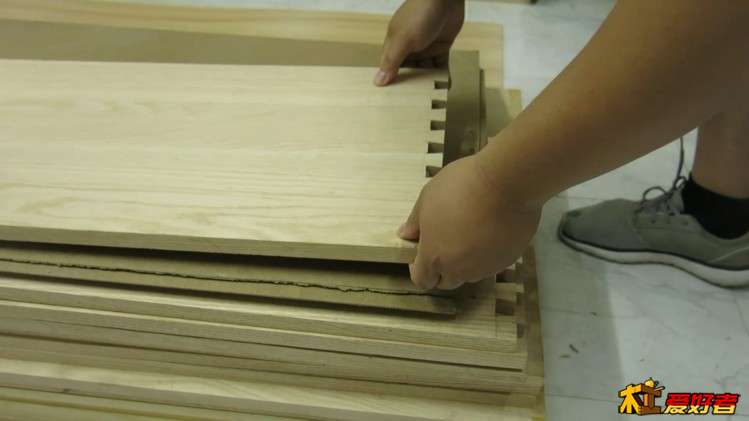

放到另一块板上瞄准对齐，划另一侧的线

可惜的是，这段的视频和照片资料的sd卡被我误格式化了，痛，没辙，大家只能脑补了

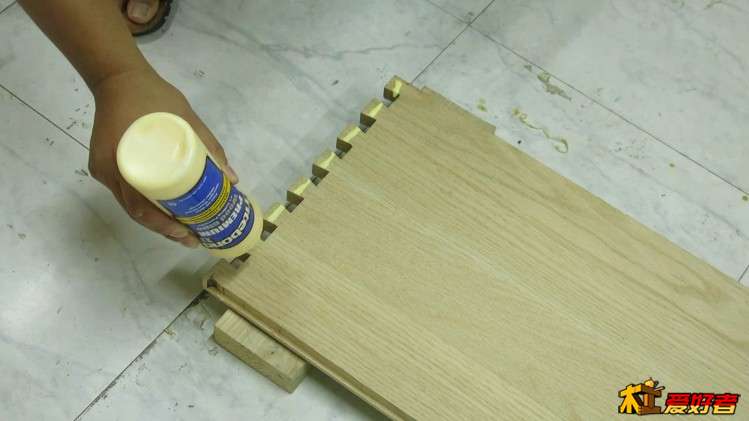

上胶

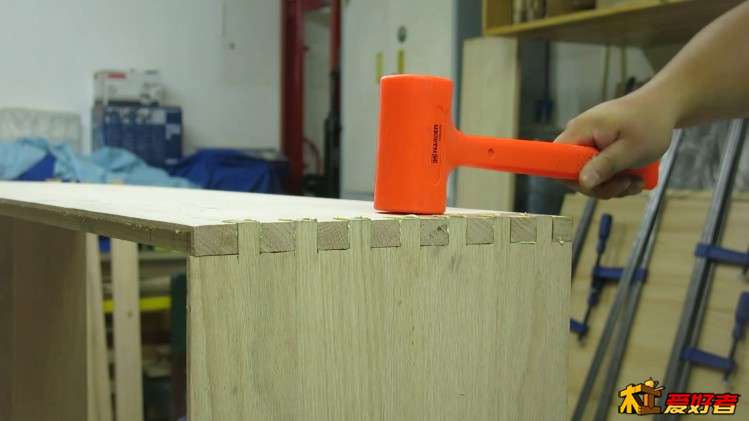

组装，有点紧，橡胶锤砸密实

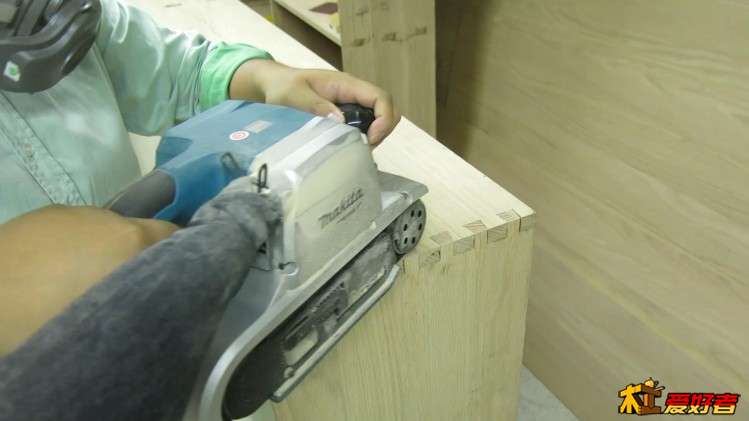

砂带机砂平，砂干净

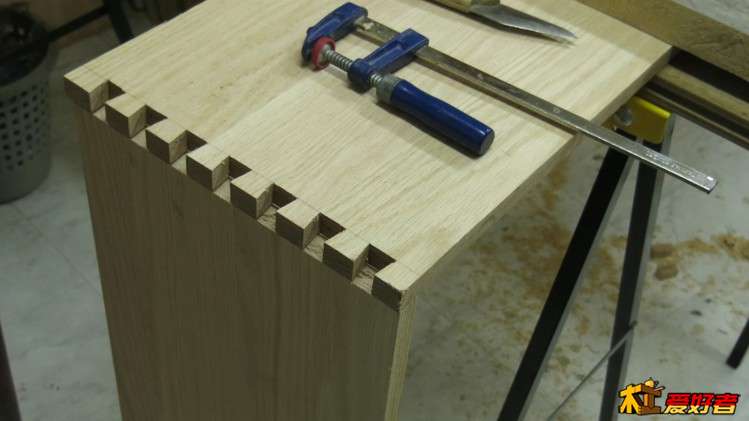

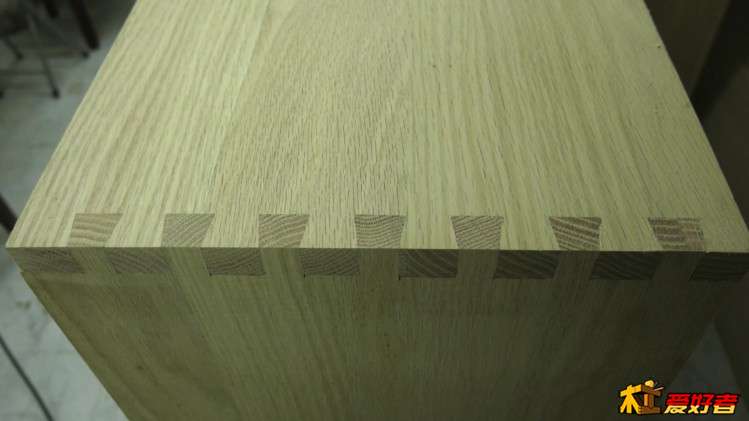

最终图一

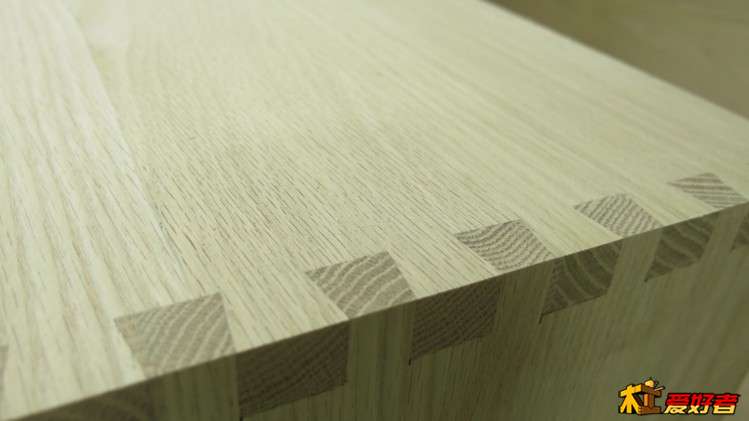

最终图二，呵呵，手工的结果是一个满足的过程。

KANTA · 发表于 2017-10-26 11:12:10

好手艺

江流长远2 · 发表于 2017-10-26 11:29:55

厉害！我还以为是机器开的榫！

yh411942303 · 发表于 2017-10-26 11:37:31

好手艺，实力之作，必须赞

陈英俊 · 发表于 2017-10-26 11:48:25

虽然审美是很私人的事情，但是我仍然忍不住想说，燕尾结构，pin做窄更好看诶

figust · 发表于 2017-10-26 11:59:24

陈英俊发表于 2017-10-26 11:48
虽然审美是很私人的事情，但是我仍然忍不住想说，燕尾结构，pin做窄更好看诶

是的，你说的完全正确，那样就是更好看。我对胶合面的数量追求有点强迫症，所以这样分布

，

gyhr · 发表于 2017-10-26 12:00:25

好手艺，

可乐戒诚 · 发表于 2017-10-26 12:11:39

老费劲了……

figust · 发表于 2017-10-26 12:17:05

可乐戒诚发表于 2017-10-26 12:11
老费劲了……

可不是

tongguobin · 发表于 2017-10-26 12:22:31

必须点个赞\(≧▽≦)/

ahhuai · 发表于 2017-10-26 12:26:27

能干

asxtyllq · 发表于 2017-10-26 12:27:33

做成暗榫

品品茶 · 发表于 2017-10-26 12:31:22

很棒!谢谢分享。

o灬虫二 · 发表于 2017-10-26 12:39:28

必须点赞，好手艺

强木匠 · 发表于 2017-10-26 12:42:12

好手艺
