仪表车床改装

张斌 · 发表于 2017-10-26 18:30:29

第一图和第三图是一样的。

张斌 · 发表于 2017-10-26 18:42:23

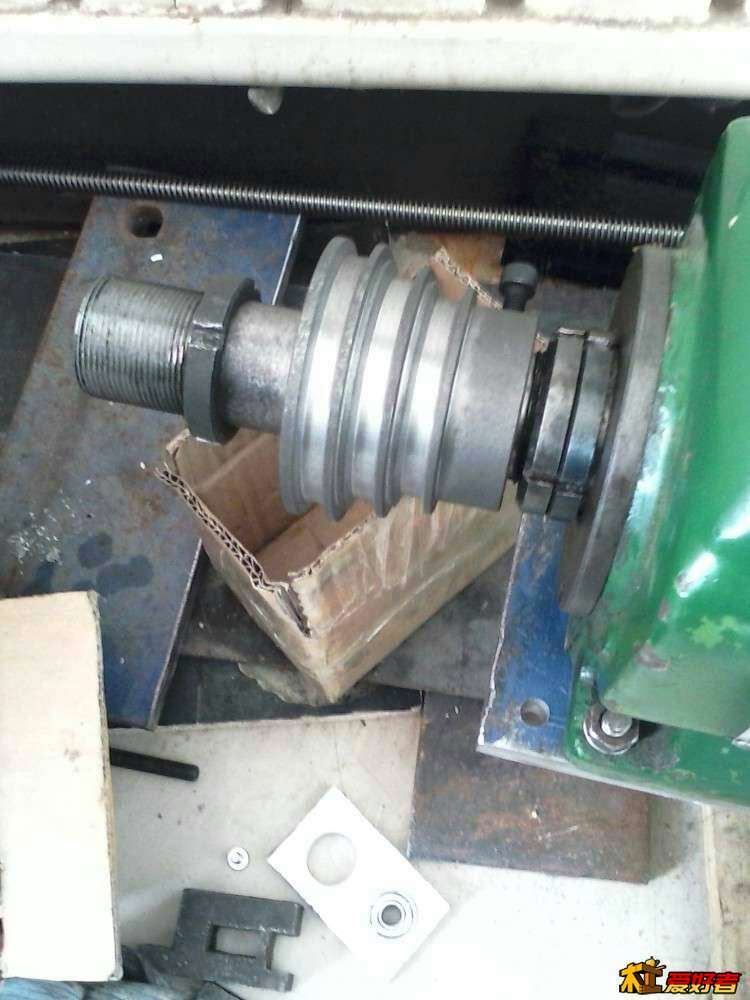

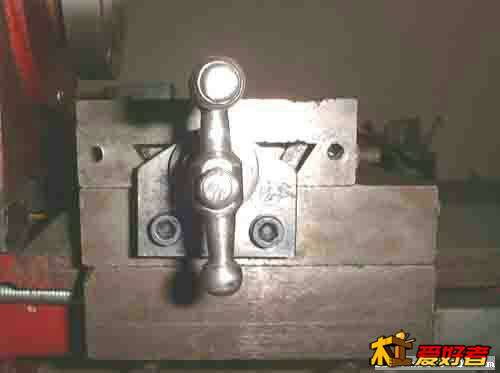

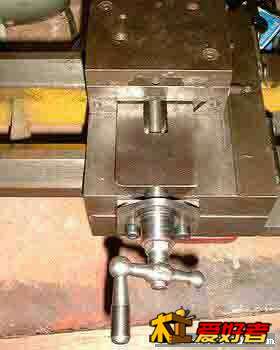

笫二图和第四图，小拖板从两边推上中拖板，由于有那个罗帽，只能从两边上三分之一深，在中拖板两端画好罗帽大小记号，在中拖板上用角磨机磨个长槽，使之上小拖板后移动顺畅。买个长罗丝，和罗帽配套的，再买个图片上的这种轴承(8元，感觉贵了。)不知名子和型号，我是看其它图片的样子，孔:比罗丝小一些买的。:

张斌 · 发表于 2017-10-26 18:50:06

罗丝是上车床用角磨机磨后用锉刀修的，使之一端与轴承内孔配合。在铁板上打孔，固定轴承和预留长罗丝孔，上轴承和长罗丝。

张斌 · 发表于 2017-10-26 18:52:15

再把小拖板上好，在中拖板上一次性打眼起丝，固定铁板。

张斌 · 发表于 2017-10-26 18:57:32

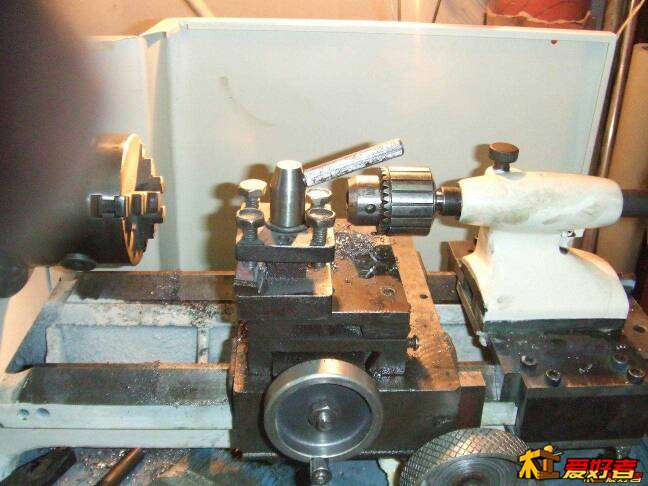

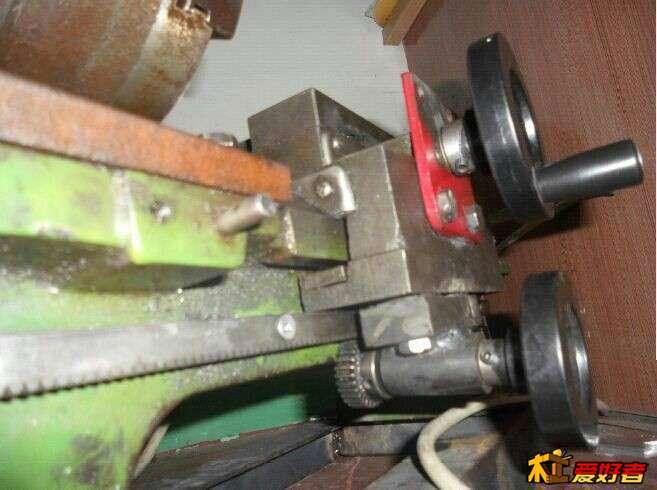

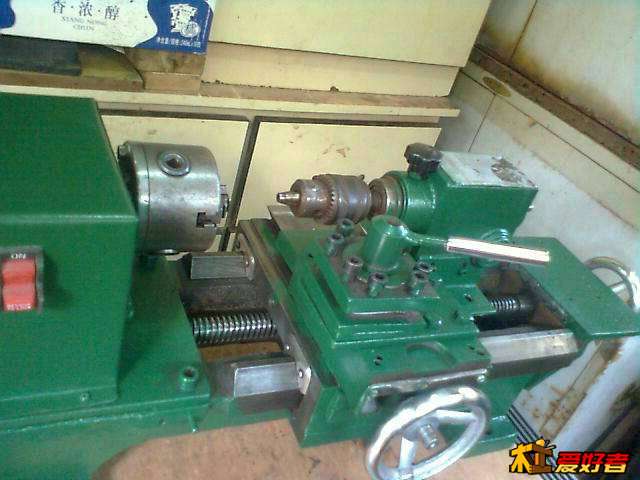

论坛里其他老师改的部分图片，

张斌 · 发表于 2017-10-26 19:02:24

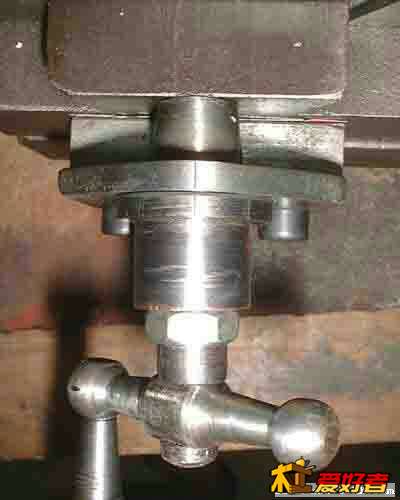

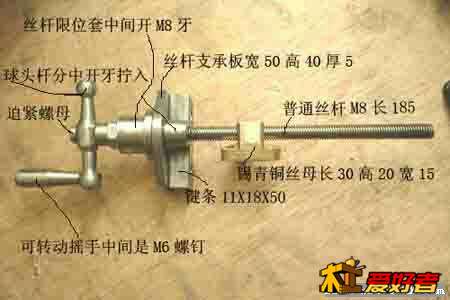

还有一些。

张斌 · 发表于 2017-10-26 19:06:33

图片张数受限制。

张斌 · 发表于 2017-10-26 19:08:30

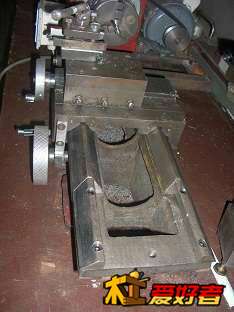

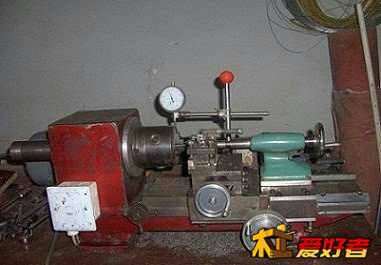

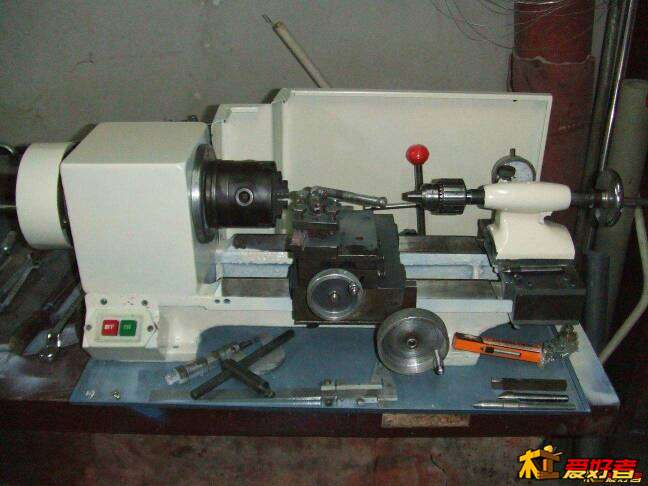

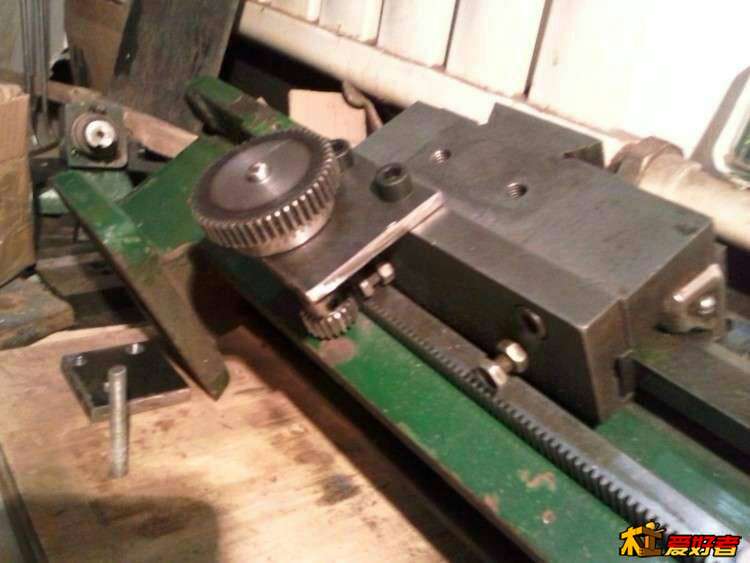

这是向尾座部分延长轨道。这几张图是一个车床。

张斌 · 发表于 2017-10-26 19:10:24

都是本论坛和5imⅹ论坛里的图，望原作者见谅。

不阿帕比 · 发表于 2017-11-7 20:44:47

张斌发表于 2017-10-26 19:10 g: r5 o6 K& M7 m" o
都是本论坛和5imⅹ论坛里的图，望原作者见谅。

谢谢了很有帮助

不阿帕比 · 发表于 2017-11-7 20:46:25

超级大话精发表于 2017-10-26 00:18 : A, V% s7 m- z( N$ \' Q
我的也是仪表车改木车，也是买125卡盘，法兰盘也是叫人加工，只是车距短一点，最大的直径去到21CM，至于精 ...

改的真不错

玩金耍木 · 发表于 2019-4-4 20:59:21

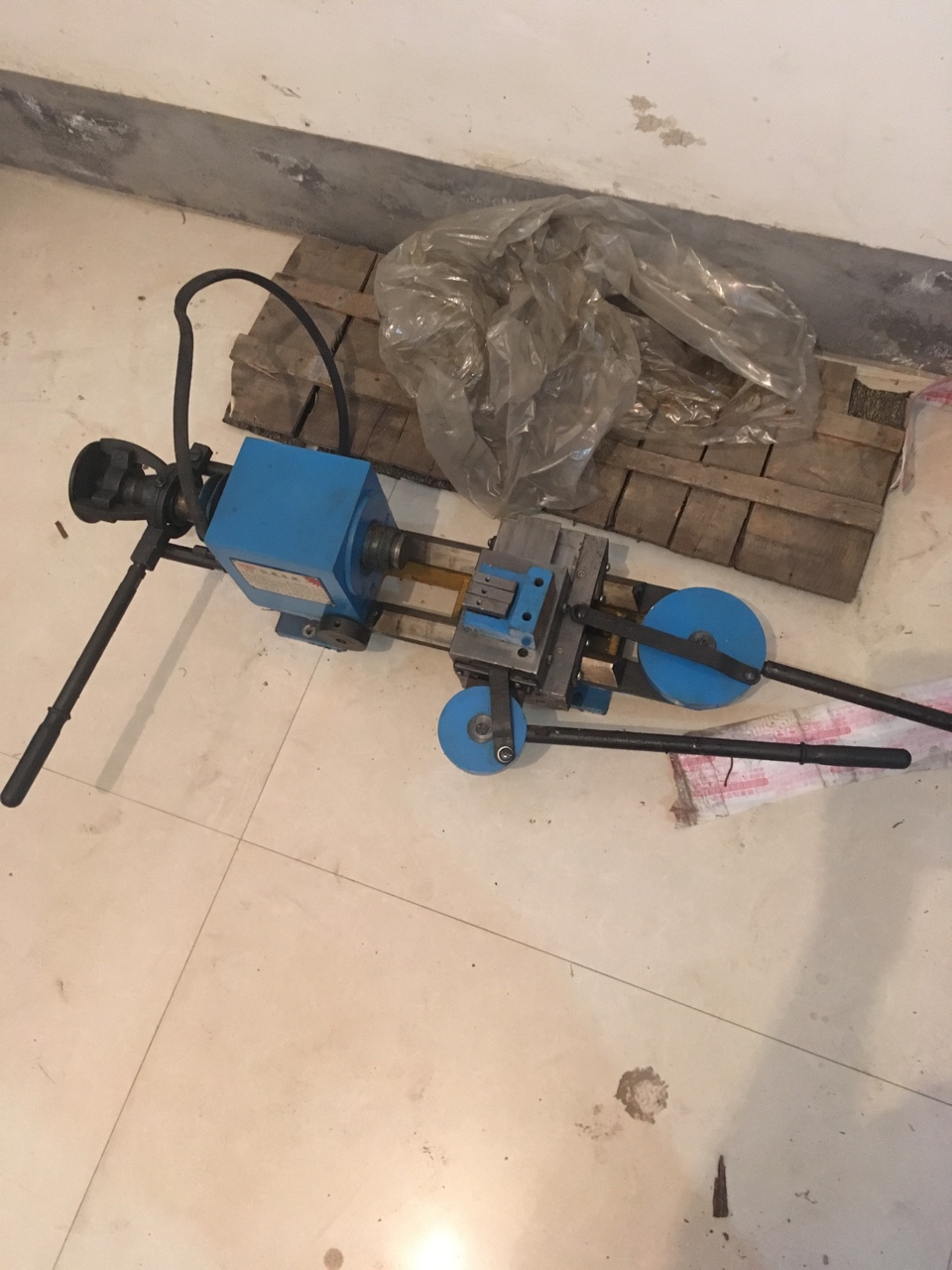

我也买了一台还没到

kt自发电 · 发表于 2019-4-6 08:35:22

老帖很有营养！我也买了一台全新的！准备改装

傅涛 · 发表于 2019-4-6 14:21:38

等我点亮技能专精，我也改，哈哈哈

小强工作室 · 发表于 2019-11-8 22:29:49

卡盘是怎么装到仪表车床上的？
