机器第一雕，感觉又得改了

nini21800

还以为是没有底座的机器呢...........

backkom5166

xc0121 发表于 2017-10-24 16:12
9 p: D/ P8 f+ c' w/ K% W你这个丝杆不行，转距（丝杆转一圈走的距离）太大了，用5-10的比较合适。机器结构不行，导轨距离太小，特别 ...

人家都做出来了，成品也做出来了，这么长的行程，雕刻出这个效果不错了，你还说这不行那不好的，你做个试试，
/ n! }! d4 _3 y7 E" E' n8 z

xc0121

backkom5166 发表于 2017-10-25 19:23
2 h) j$ j) Y7 h1 y7 C7 M4 A- y, A8 `人家都做出来了，成品也做出来了，这么长的行程，雕刻出这个效果不错了，你还说这不行那不好的，你做个试 ...

我是生产雕刻机的。

Sein850

xhshlove 发表于 2017-10-24 13:05
上个视频看看

+ x% U% k" `& k; ]0 @! r) s7 A谢老哥了，今儿把机子拆了，焊了个角铁底座，油漆还没干，这几天弄好了拍个视频求指导下
! a% Q* w1 i4 v5 l: m

Sein850

西窗月 发表于 2017-10-24 14:28
) ]" n! Y7 f& J* ^( F+ xxy轴用的是单轨?单方轨比圆形光轴能强多少呢还没见有对比。

4 `& ~) ]& r; g单轨？么见过，这是交叉滚柱的很皮实的
" w- l0 t/ o# f& A" S
2 y: j5 w9 P# }+ I

Sein850

keithpupu 发表于 2017-10-24 14:37
% d- q1 A  X" B" M( F( T你用的开粗刀啊 出这效果不错啊 精雕刀至少0.2 你的0.4.... 抖的话f 和加速都小一些 调整到不抖的参数就好 ...

哈！我不晓得，感觉这个已经挺小的了，没概念多大的算开粗，进给速度慢点倒是不抖倒是速度慢了受不了，也是因为这一开始上的伺服.现在先焊个底座加斜撑试试看
$ K  T) W; j$ Y

Sein850

xc0121 发表于 2017-10-24 16:12
你这个丝杆不行，转距（丝杆转一圈走的距离）太大了，用5-10的比较合适。机器结构不行，导轨距离太小，特别 ...

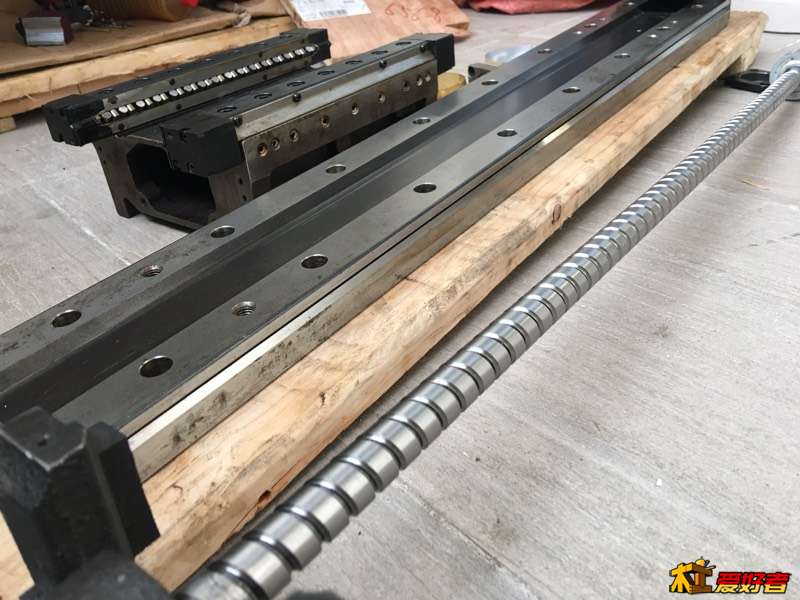

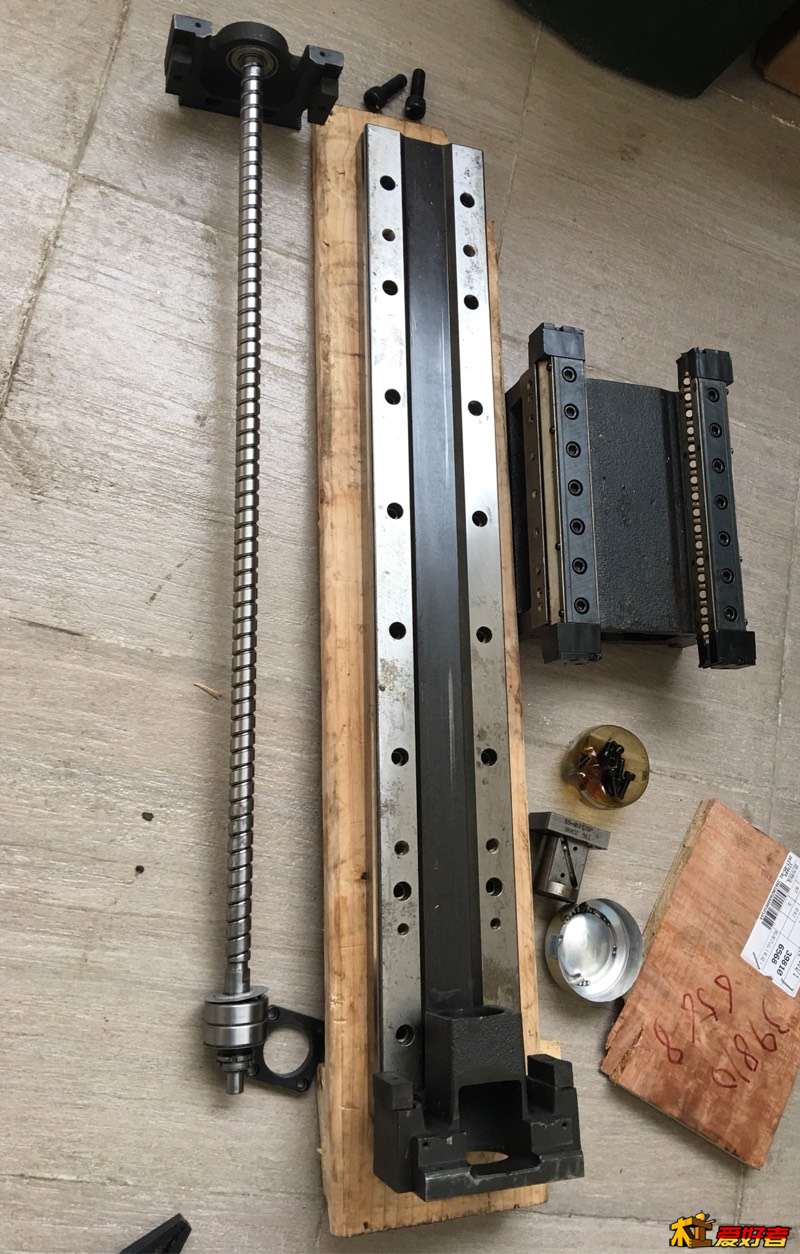

% j) Y$ m% E7 g4 D! g我XY都是一个类型的滑台，10导程 9公分轨距，反正应该不会自个弄导轨再加丝杆，各种打孔攻丝，手工加工我达不到那个精度，用这就是考虑组装方便的

Sein850

往事随风去吧 发表于 2017-10-24 20:14
楼主这机器，貌似前前后后造了大半年吧，好另类的机器，Y轴轨距有没有4CM？

哈哈 一机三年得，上电烧开关。。。有9公分宽的

Sein850

小京大叔 发表于 2017-10-24 23:12
1 M1 {6 D  h. Y( {' I2 b厉害了 看着像三菱伺服啊

嗯 Z轴三菱j2s-40,x y安川SGDM-04，电费捉急

Sein850

摇曳的灯火 发表于 2017-10-25 00:20
/ {, i, Q0 ~& \8 E+ m感觉头重脚轻，

+ T0 j+ C) E3 }" A; X1 U, a嗯 确实是，现在动手加底座了

Sein850

goxiaogui 发表于 2017-10-25 00:33
1 H' }+ ~8 z" j) V: b: y个人见解，这个牌子图案简单，用0.3的锥度平底刀，浅浮雕，所以20度和30度的刀都可以，给0.08的行距比较 ...

1 v9 I# U4 z6 j" K5 O1 d7 u, c好的老哥 到时候拼好再试试
. `6 K; l. E3 R& c: D4 T' B0 [. b) ^

往事随风去吧

Sein850 发表于 2017-10-26 18:26
0 `% h3 p# ?; d- v哈哈 一机三年得，上电烧开关。。。有9公分宽的

我只有佩服你的精神了
- W: {- @9 ?8 Y8 T+ r不管你用什么伺服，效果我不看好这机器的。9CM轨距，你是说两条线轨的左右最外面距离吧------我猜的应该说中心点距离，Y轴那点轨距，说实话，随便你上面加什么平台，平台左右边缘处手指母一按，上下几十丝都算少的了。
当然，自己辛辛苦苦做出来的，都期望满满嘛。

Sein850

往事随风去吧 发表于 2017-10-26 18:42
我只有佩服你的精神了
( h3 E' ]: v' e* U: M不管你用什么伺服，效果我不看好这机器的。9CM轨距，你是说两条线轨的 ...

- z& X/ y6 U+ E/ d& ~) R嗯嗯 可以预见这结果 ，再小的间隙 距离一拉长就放大了，以前倒是考虑过再加导轨支撑的，哎麻烦 装不好互相别着就歇菜了，再说可能还要压缩行程，就不搞了就这够了，以后不好啃的硬骨头我也绝壁不会放到台面边边角加工的，木头嘛随便造就是.
1 Y; t; m) h# J( J8 r

优质妖怪

0.2，好粗

我舞影凌乱

两个边缘抖应该是惯量的原因，底座太轻了，机子结构头重脚轻，两头要加减速，重心就跑了，自然就要抖一下
