主轴变频器跳线设置求助

zyt999 · 发表于 2017-10-22 06:29:37

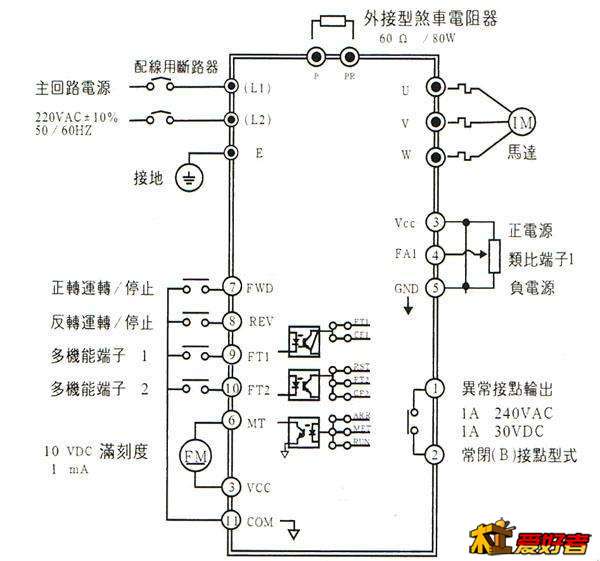

下面是接线图

HGQ21102 · 发表于 2017-10-22 07:51:32

不用什么跳线吧，CNC接口板0~10V模拟量接5与4脚,CNC继电器接7-11接通就能正转吧
楼主之前不是用过电主轴吗

zyt999 · 发表于 2017-10-22 09:38:44

HGQ21102 发表于 2017-10-22 07:51
不用什么跳线吧，CNC接口板0~10V模拟量接5与4脚,CNC继电器接7-11接通就能正转吧
楼主之前不是用过电主轴吗

通电后主轴烧了，冒烟了

ddr800xp · 发表于 2017-10-22 10:07:19

不用变频器不用跳线，要设置参数。

HGQ21102 · 发表于 2017-10-22 10:29:08

本帖最后由 HGQ21102 于 2017-10-22 10:30 编辑

设置参数,是什么型号的变频器，主要设置：最大输出频率400Hz与最大电压220v，还有设置电主轴额定电流，再加上设置外部模拟量控制
不设置参数，很大可能是输出电压没有设置好（你这也没有设置

）

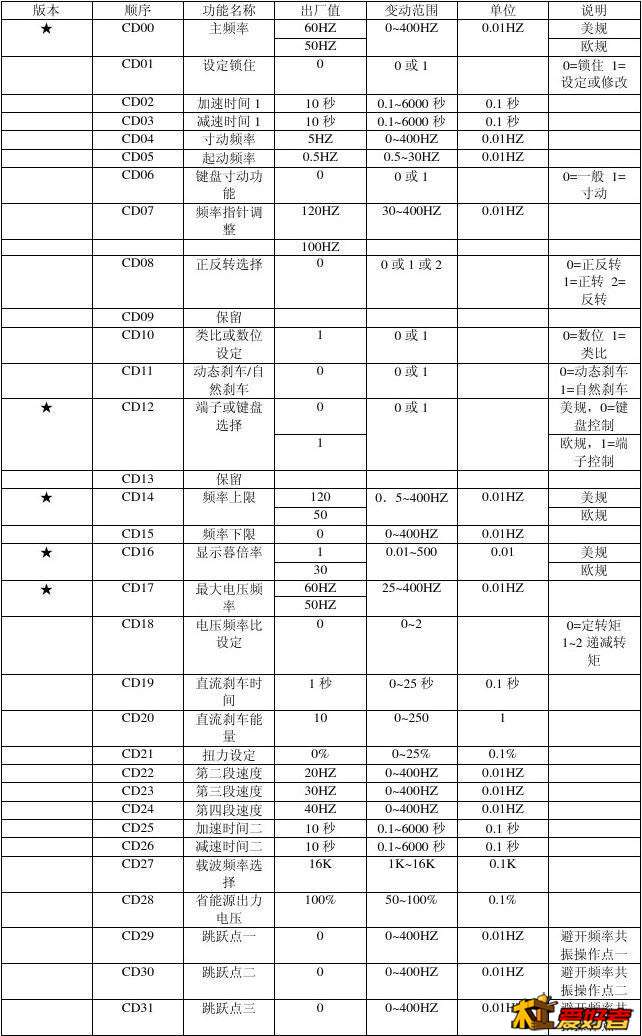

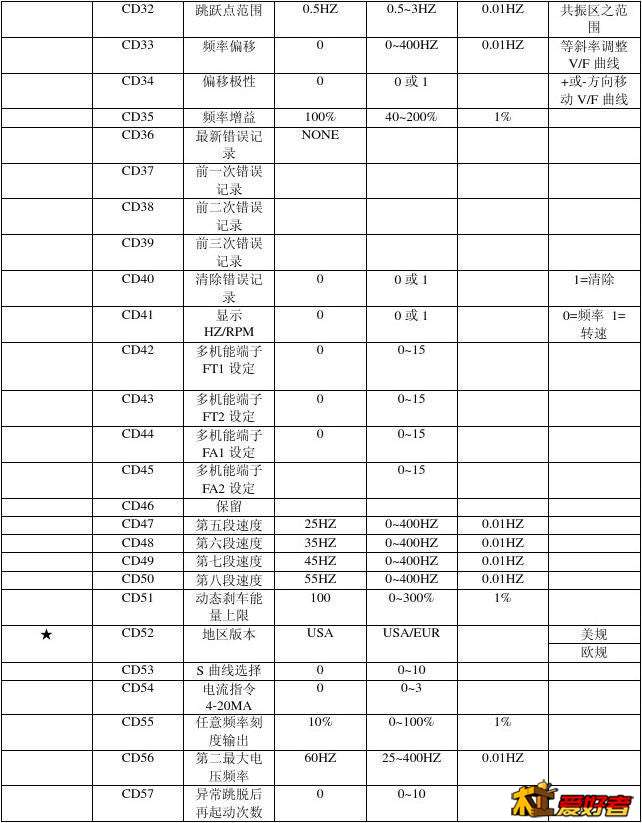

zyt999 · 发表于 2017-10-22 16:58:13

HGQ21102 发表于 2017-10-22 10:29
设置参数,是什么型号的变频器，主要设置：最大输出频率400Hz与最大电压220v，还有设置电主轴额定电流，再加 ...

根本没有设置电流选项

HGQ21102 · 发表于 2017-10-22 17:34:17

本帖最后由 HGQ21102 于 2017-10-22 17:51 编辑

zyt999 发表于 2017-10-22 16:58
根本没有设置电流选项

方便发PDF上来看看，一般变频器都有额定电流，要不怎么启动保护功能啊
型号是as2 ipm吗？你还是直接打电话给厂家要技术支持,好像真的没有找到电流设置

txhl · 发表于 2017-10-22 19:16:03

爱德利变频器？

zyt999 · 发表于 2017-10-22 19:42:31

txhl 发表于 2017-10-22 19:16
爱德利变频器？

是爱德利

河南邵少 · 发表于 2017-10-23 11:12:41

电机参数得输入到变频器，或者让变频器自学习一下！

KK928126 · 发表于 2017-10-25 17:21:10

經驗學習

七十年代2005 · 发表于 2017-10-29 16:06:42

主频率设置的多少，应该是400吧
