精心自制车钻铣一体车床

diywl

真服了，这的多大的内力

三军总参谋长

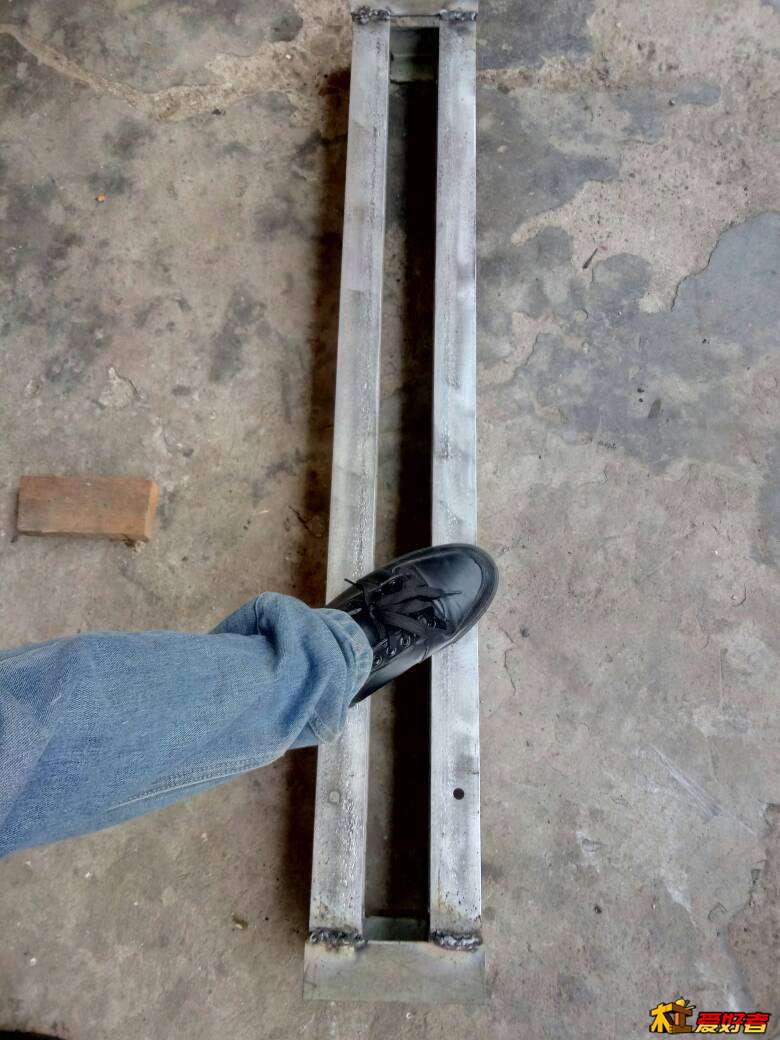

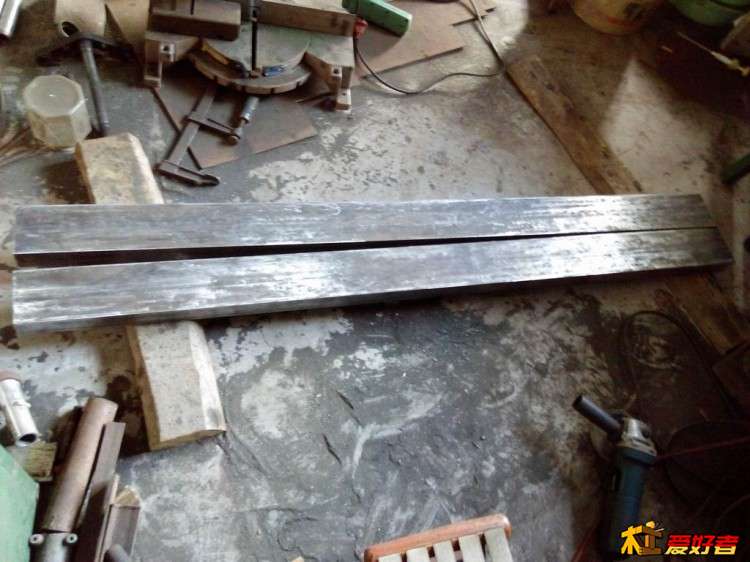

今天打磨槽钢上面的油漆层和锈就耽误一天。

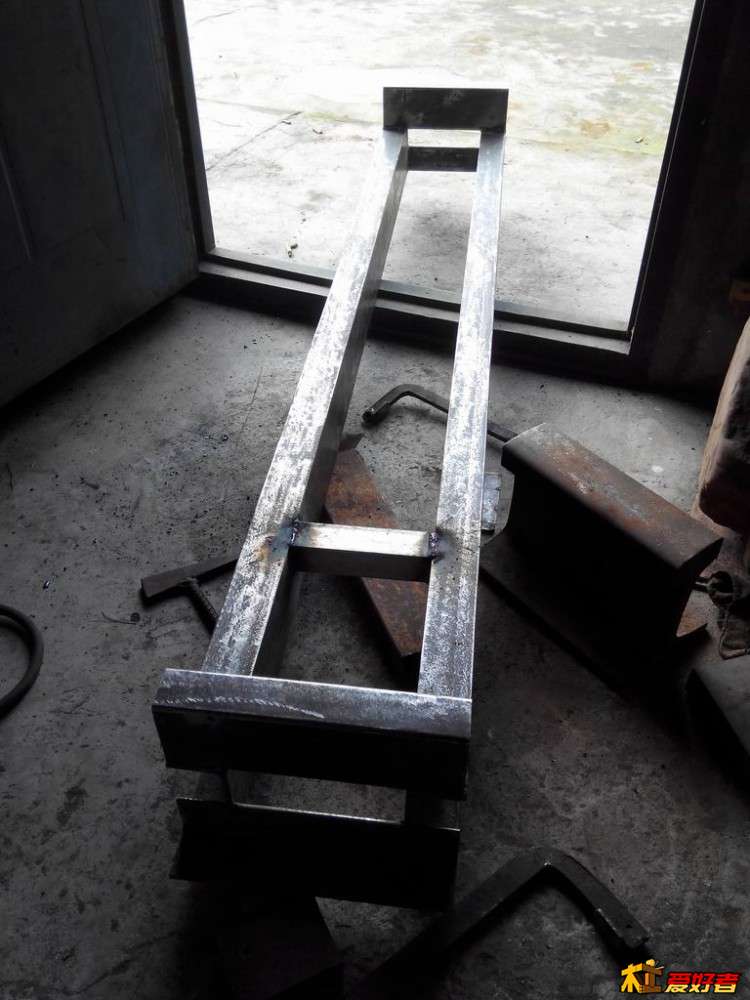

下图这个（减震钢管架）我准备换掉，考虑要加电木铣，
1 h$ `. y2 B; e8 r% S电木铣扭力太大，需要非常稳固。

9 |7 l5 }2 H. Z# l; U以后只有不断更新图片了。
% X: t! t" Y8 f! {

风剑波

最爱看这种有动手能力的连载帖子，楼主加油！

无限折腾

三军总参谋长 发表于 2017-10-21 09:29
等于是螺丝尖杀进木料了，木头是不会飞了，你想想，木头还会保持同心吗？

稳定性的确是弊端，夹持精度也难也难掌握
# \$ f( {- [; X+ u- t

无限折腾

三军总参谋长 发表于 2017-10-22 22:15

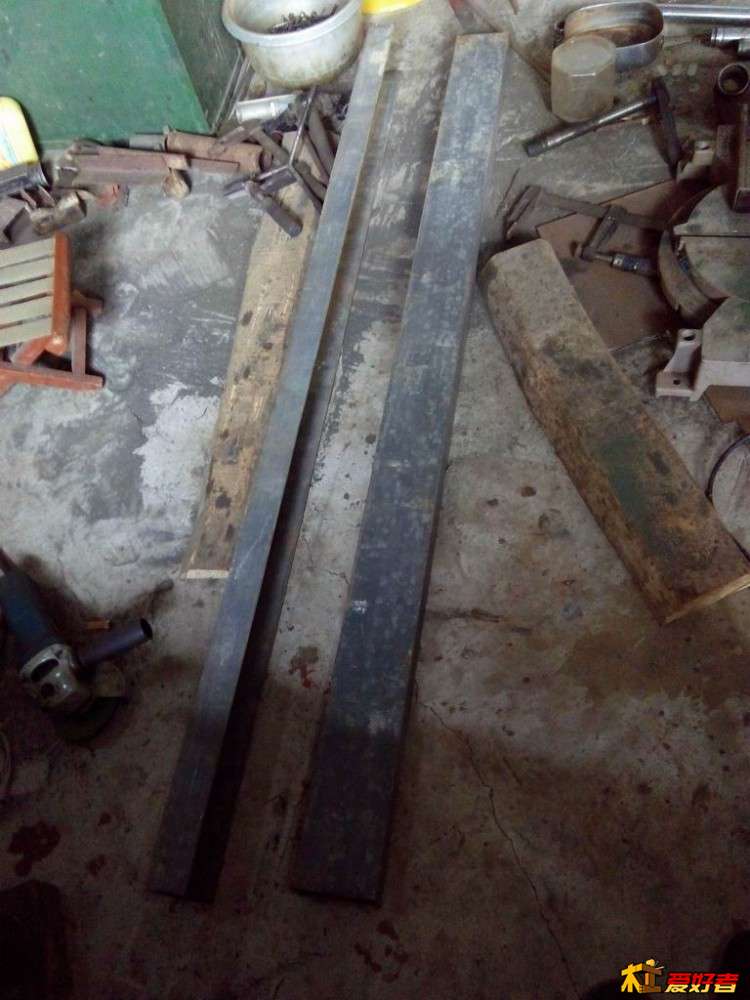

哎，今天去买的槽钢，尺寸有差别，也许需要返工了，重新做过。
4 ]! F3 a- P/ k' L3 g4 [1 }" ^  m! X再说，我先是用5个厚的钢板焊的，变形了， ...

1 o) V) R0 n- F; E- v$ P: \9 a我也买了槽钢，希望你能试出好效果，不过卡盘方案还得思考下，感觉不是很理想
+ {0 y9 q5 U& J. E/ O2 x
0 T" u: s% B4 }4 z& i

三军总参谋长

无限折腾 发表于 2017-10-24 17:56
我也买了槽钢，希望你能试出好效果，不过卡盘方案还得思考下，感觉不是很理想

哎，想DIY就得在不影响大局的同时来考虑省钱问题。
! t- ^% L# U, m; c; i4 c% L槽钢也容易变形，但是可以做大车床，如果做小车床，还是用减震做滑道吧。
+ ~2 @* o3 h6 S3 s反正我想不想买卡盘。本身就没有什么木料可以车，车碗、盘这些很费料的。
自己D个卡盘，玩玩而已，也可以车出碗和盘子、花瓶……
+ P) W, y7 M* o: `3 ?. R. V! `

三军总参谋长

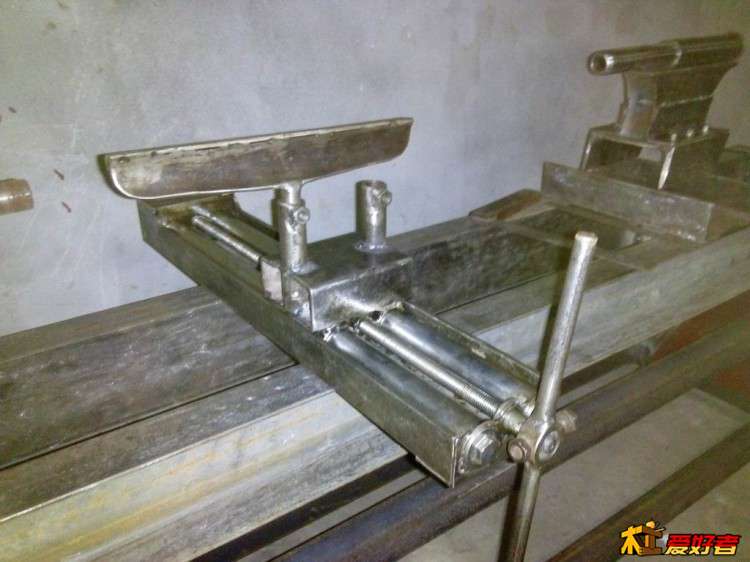

今天改了刀架总成，哎，有的东西一边做一边有觉得不是很满意。
  M1 S3 _3 |( l# }; [" B# L比如，刀架的横向滑动方案，我就想了几种，但是又自己推翻，总觉得
横向滑动的使用性很少，还不如手搬动来得直接。
+ o( H' F0 Z; j3 r: Y* r介于我满意齿条，顶多就用链条来滑动……
0 O" z" T, ?1 [5 L9 j4 A* Z4 e我的这个刀架上预想实现如下功能：
( D) o+ L& a8 g2 x6 D) x9 X4 U4 M2 B# _1、洗衣机电机实现垂直打孔、车珠子；
7 Q0 p* [/ w4 N/ B2、挂电磨实现雕刻、也可以打孔，电磨可以90度旋转；
' w4 d& z' k, b8 P3、挂角磨机，实现悬臂切割，也许在使用中会升级成万向（看需要）。
2 Y$ X% ^' W. X, y望木友多多指导谢谢！
- l) \3 k4 A, Q$ O" y. c1 {/ K. d) C

三军总参谋长

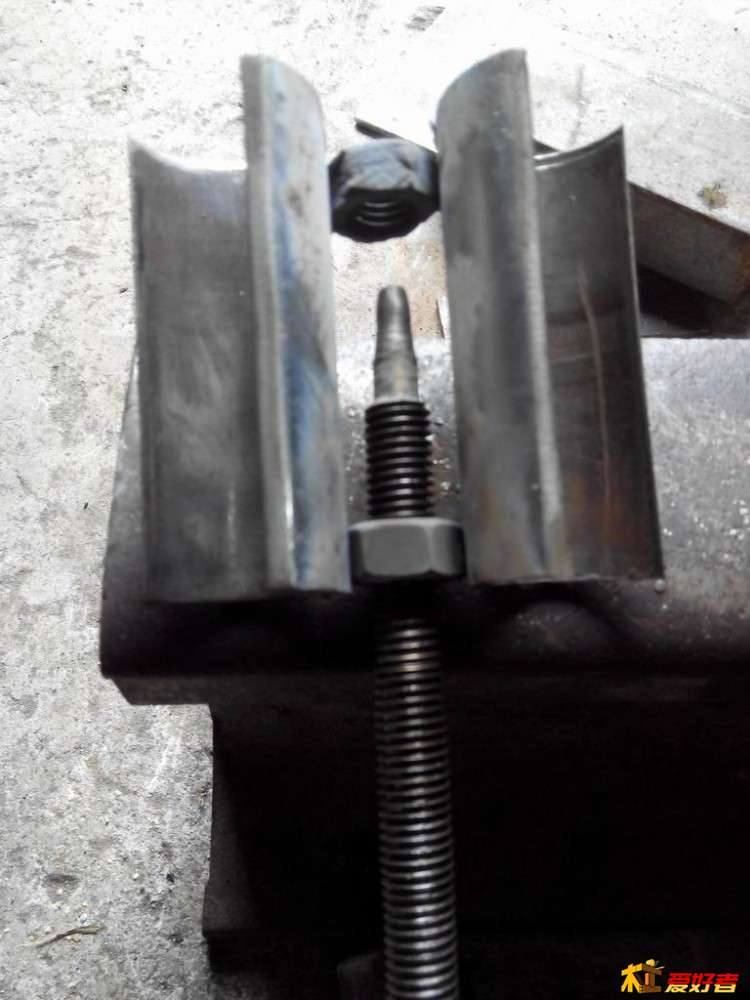

以前用减震做滑道时，直接用外管（铝合金的）做滑块，由于不能焊接，带来许多不便，

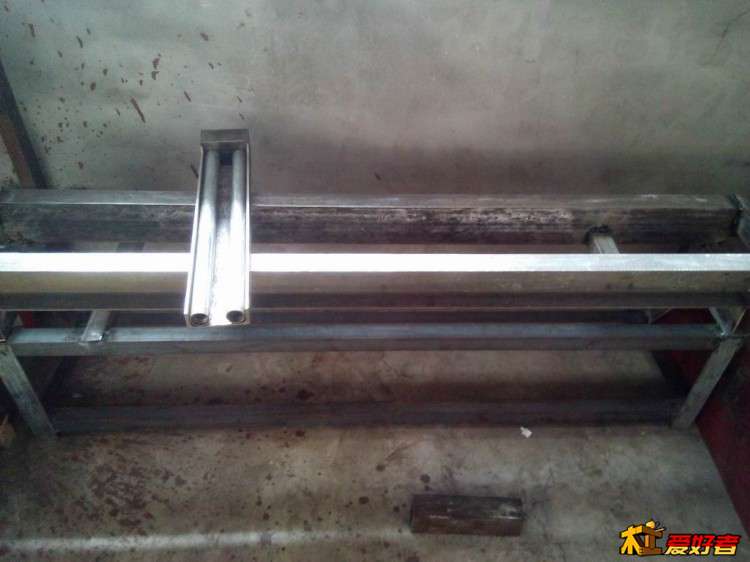

这次，我选用125减震（直径 31 mm）做滑道，用三轮车减震做滑块，
三轮车减震直径 33 mm，内径 28 mm，切个口子，用直径 33的铁管胀大，取出铁管厚
有点收缩，所以刚好31 mm，焊接两个螺帽（这样会自锁定），测试效果非常好，手搬
2 f; r5 H7 M2 m1 R* s; E+ p% A没有矿动，拧丝杆确很轻松。

这次为什么我要直径把减震固定到板子上，这样做我省去了固定两头的配件，
而且自动找直，用6个的螺丝直接固定在槽钢上，非常方便。以前是固定在两头，减震是悬空的，
* c, x- D3 _0 u4 c某种意义上讲，中间会有点变形，特别是在做的过程中，会加载和取下滑块N次，每次都要卸开
两头的螺丝又再拧上，很是麻烦……
/ a% ^) |3 _: u# I, N* D
7 O7 _( f8 U3 k# P0 Z
  F, J& B& _0 O' {6 J$ f

三军总参谋长

风剑波 发表于 2017-10-24 12:19
最爱看这种有动手能力的连载帖子，楼主加油！

谢谢，是得加油啊，11月10日是我40岁生日，这个车床算是自己给自己的生日礼物吧，
还有半月时间，必须加油干。
/ b1 u) J" P# a6 `0 o% Y& D无奈，很多配件做起来很慢的，主要是要求精度立求更好，
. w6 ?, Q9 t% u$ z% l不过，我满意啥子啥子表，精度来源只有依靠三把尺子（卡尺、角尺和卷尺）。
" m9 P% v3 ]% \; k/ a8 n$ E, Q- m

三军总参谋长

无限折腾 发表于 2017-10-24 17:51
稳定性的确是弊端，夹持精度也难也难掌握

) d) d& ^7 \* O3 o1 n7 g所以，我做的卡盘和其他木友稍微有点不一样，目的就是为了解决你描述的问题。

无限折腾

三军总参谋长 发表于 2017-10-24 21:11
所以，我做的卡盘和其他木友稍微有点不一样，目的就是为了解决你描述的问题。

: \" ]: d3 k/ |4 c& e我也在做卡盘，完全不同的思路，主要考虑稳定，安全，精度，但没有你这个方便，试好了再发出来探讨
8 a" q: ]+ D8 g0 [* G

三军总参谋长

还是先把架子做好吧，首先有个大样。
! x2 m+ x; N' F4 U忙一天，直接上图：

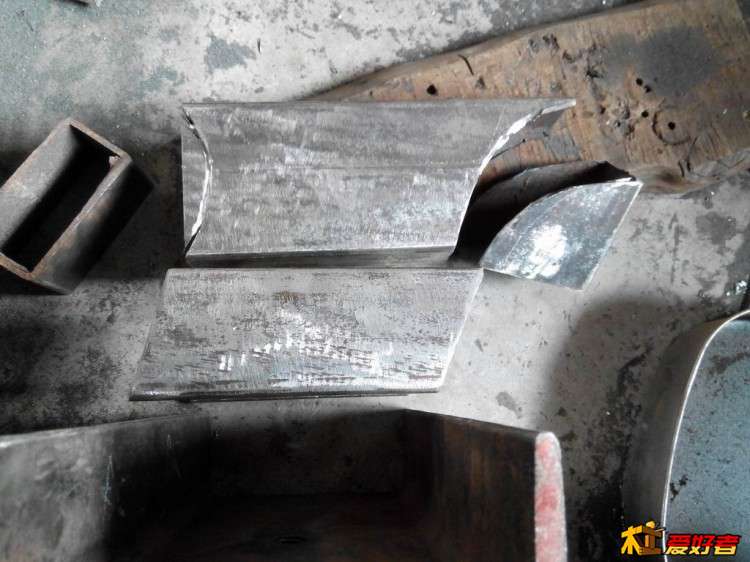

3 U  G6 Y" w/ F尾座，就像堆积木，哈哈。
" K% G! ]2 M+ u0 C* b/ j

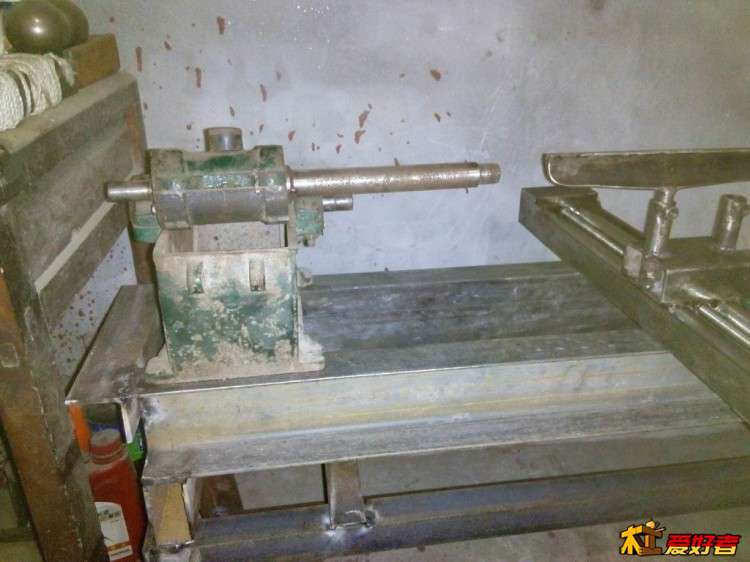

车床架子:
5 z0 V4 e# r  Y$ I$ m9 b3 _6 x! y

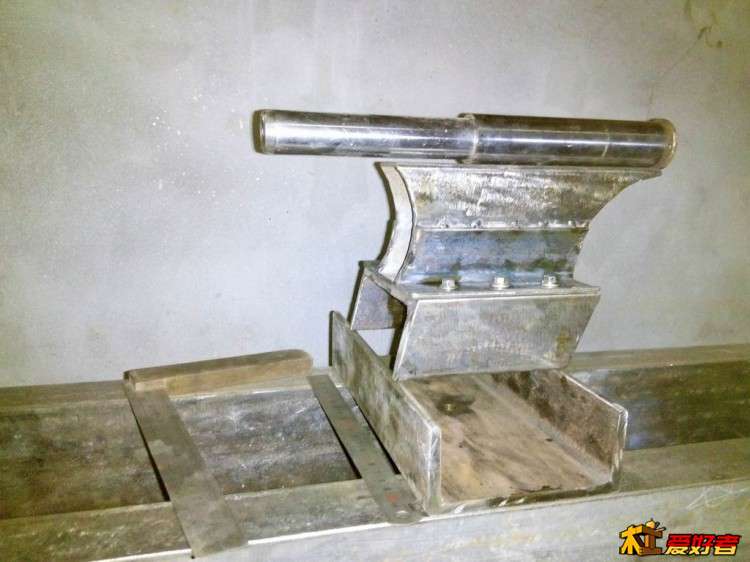

尾座，预想中心高200 mm.


8 b( J3 J, [6 B& I

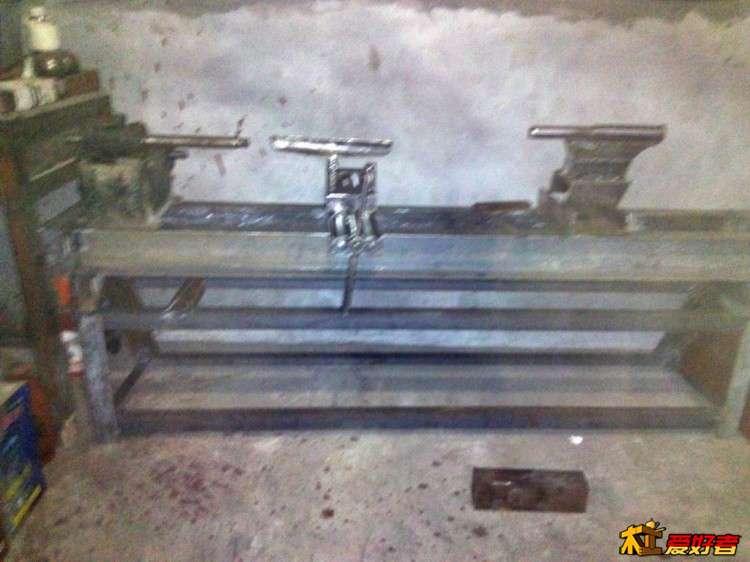

这张很模糊，晚上拍的
3 H8 z4 N9 U& J0 `1 K% B' i

侃大山重新注册

继续努力。等待大片

fhb75007

真的好佩服你

三军总参谋长

哎，看来木友们都烧过了，就我自己还继续烧着……
积极性不高，我也难得上过程图了……
