做一款小型全铝CNC（4轴））

keithpupu · 发表于 2017-10-17 13:55:09

gongshiyao521 发表于 2017-10-17 00:28 7 }* }4 F1 i' S" q+ B' i5 W
手要是都能摸出凹凸感还是不要造机了免得坑人坑己一般工业产品如果对光洁度有要求都要抛光铝 ...

铝材好像没办法上磨床的你打过表没像这样的花纹误差在多少左右？铝材的话到手怎么处理？铲花么？

cnc初学者1 · 发表于 2017-10-17 14:13:13

上多一点图

夜色苍茫 · 发表于 2017-10-17 23:32:31

真是太漂亮了，多上点图哈。欣赏欣赏。

zm62 · 发表于 2017-10-17 23:46:33

全做完多少咪咪？？？

llc524197412 · 发表于 2017-10-18 16:57:04

已经下载了你分享是资料，很详细。我想请问一下，这些东西买回来之后直接组装就可以了吗？还是还有一些专业的加工？还是还有用钻床打眼之类的事情？我没有什么机器，就左右螺丝刀扳手和角磨机，其他没有

往事随风去吧 · 发表于 2017-10-18 21:07:28

本帖最后由往事随风去吧于 2017-10-18 21:18 编辑

gongshiyao521 发表于 2017-10-17 00:217 A o4 T' B1 i9 {4 b$ L& O9 [
这种东西咋说呢受力取决于机床加工时候的切削力这种小机器切削力很小的足够用了顺便说下好多人做机根 ...

这时才翻看到你的回复问题。
有一个问题可能你不清楚，滑块20或者以上的，润滑油嘴是通用的，15或者以下的滑块，想做集中供油润滑系统很麻烦，因为要改油嘴才行，你的貌似也没有。
另外上面我说到的，你的丝杆固定座轴承，如果你就是这样堪进去而没有轴向约束，就算你用的角接触配对轴承，那么轴向窜动你都是一样没有办法控制的。
至于说用15或者20滑块问题，大家对自己的机器期许不一样，我还见过木友用15的日本全新原装货的滚柱滑块的，那玩意贵啊，好几百一个，三轴12个滑块都5000以上了的。

gongshiyao521 · 发表于 2017-10-21 11:02:05

keithpupu 发表于 2017-10-17 13:55
8 R! F" j2 _, p0 a M$ C铝材好像没办法上磨床的你打过表没像这样的花纹误差在多少左右？铝材的话到手怎么处理？铲花么？

一丝内我母机台面是7075铝合金的自宫的1丝内精度

gongshiyao521 · 发表于 2017-10-21 11:06:04

往事随风去吧发表于 2017-10-18 21:071 n6 A4 I6 k& @! y9 H
这时才翻看到你的回复问题。+ ?( b' s _; }; z4 U. H0 I8 ?9 @1 ^
有一个问题可能你不清楚，滑块20或者以上的，润滑油嘴是通用的，15或者以下 ...

.......小机器都是脂润滑你看有谁做集中供油了一般小型工业机也是脂润滑维护成本低耐操供油润滑的新机都得上十几万了人家厂家也没功夫给你弄油路.至于轴承不是普通轴承普通轴承不做端盖预压根本不能用话说市面上那些做滚珠丝杠支撑座的你以为都用的角接触吗！！！！都是深沟球你拆一个就知道了都是忽悠人的

gongshiyao521 · 发表于 2017-10-21 11:13:42

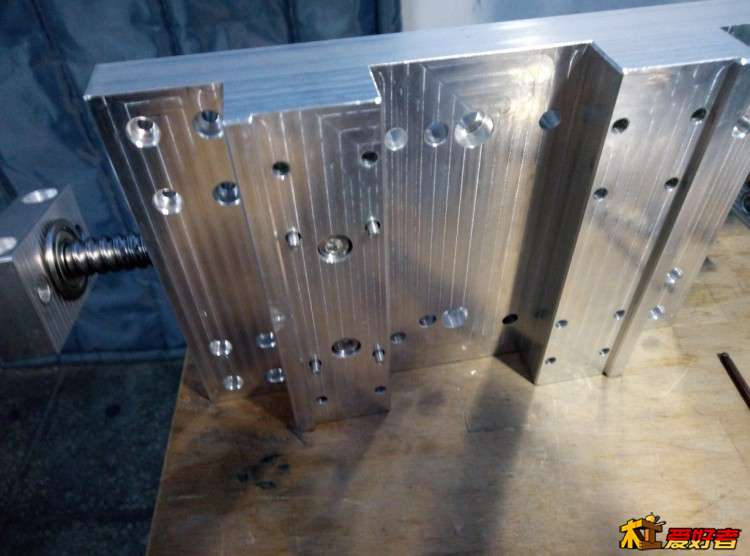

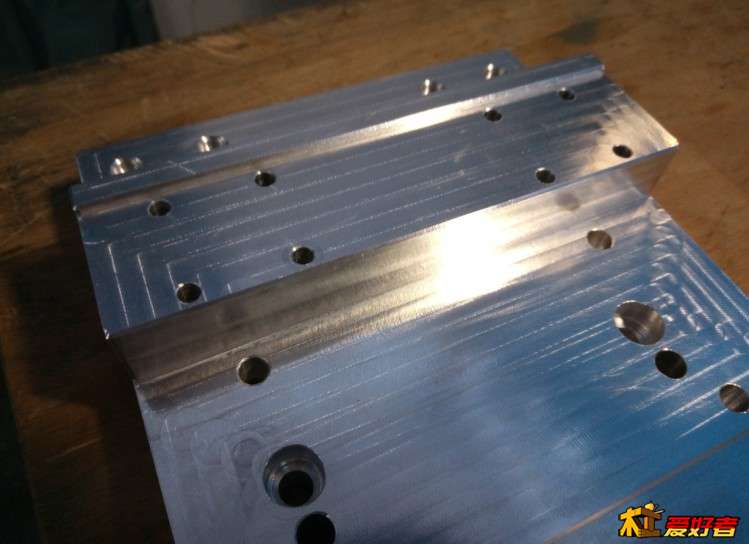

XY轴连接板这个最关键的零件也是加工精度要求最高的零件要加工2面切要保证行程垂直都在1丝内

这一个玩应机器跑了8个小时

gongshiyao521 · 发表于 2017-10-21 11:17:02

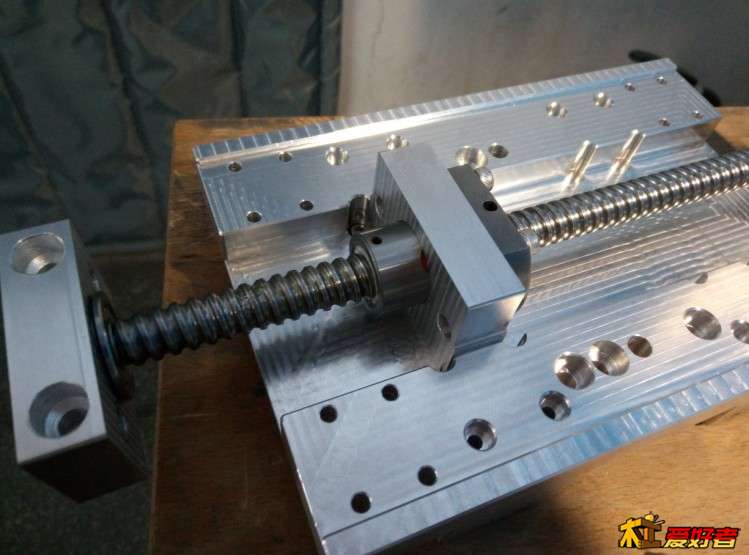

Y轴丝杠需要预安装然后才能装配X轴

往事随风去吧 · 发表于 2017-10-21 14:32:24

gongshiyao521 发表于 2017-10-21 11:06; }. e# X4 g! n( @+ t
.......小机器都是脂润滑你看有谁做集中供油了一般小型工业机也是脂润滑维护成本低耐操供油润滑的新 ...

那就学习了，受教啦

60836210 · 发表于 2017-10-22 09:34:52

老大，你这套资料在哪里可以下载，有时间分享下么

灰太狼先生 · 发表于 2017-10-22 19:15:36

高手，高手！

uobaby · 发表于 2017-10-23 11:02:39

飞雕 USB MACH3控制卡如何啊。

gongshiyao521 · 发表于 2017-10-23 21:30:23

uobaby 发表于 2017-10-23 11:02
2 O4 @3 D8 m C) v2 e/ f( ]; e飞雕 USB MACH3控制卡如何啊。

飞雕卡挺好的啊好用方便不想打印机接口卡对电脑要求那么高这个啥系统都能用
