最常用最普遍的榫卯结构示意+3D数模，欢迎各位下载

sunshb · 发表于 2017-10-15 10:50:13

采用80x80建模，尺寸都是10的整数倍，可根据实际情况调整或按比例缩放。

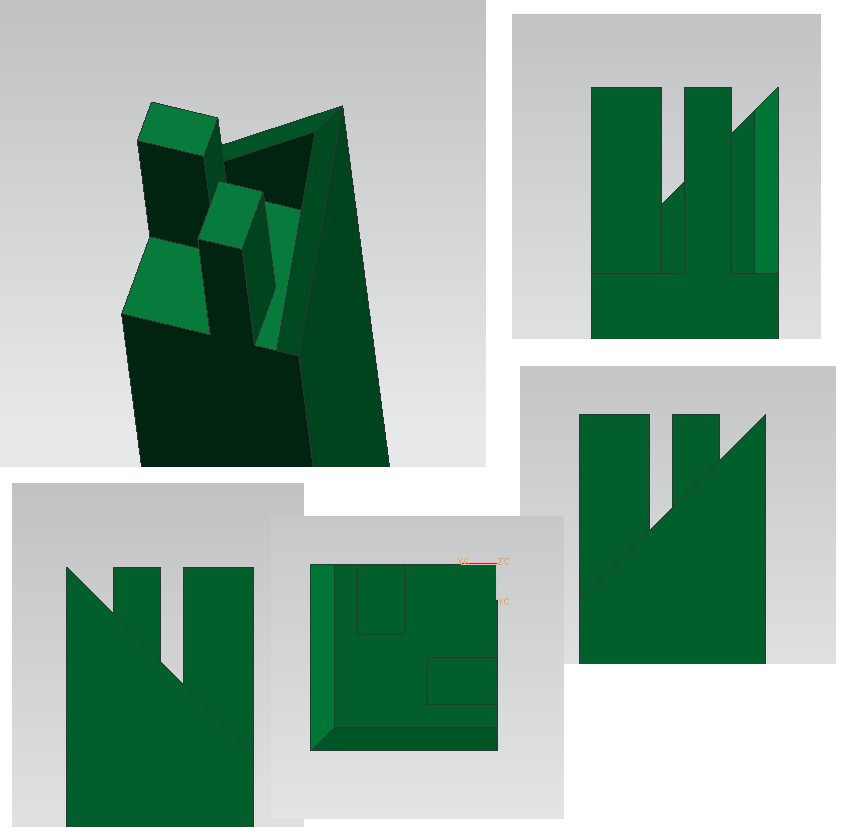

1、立柱

2、左侧横梁

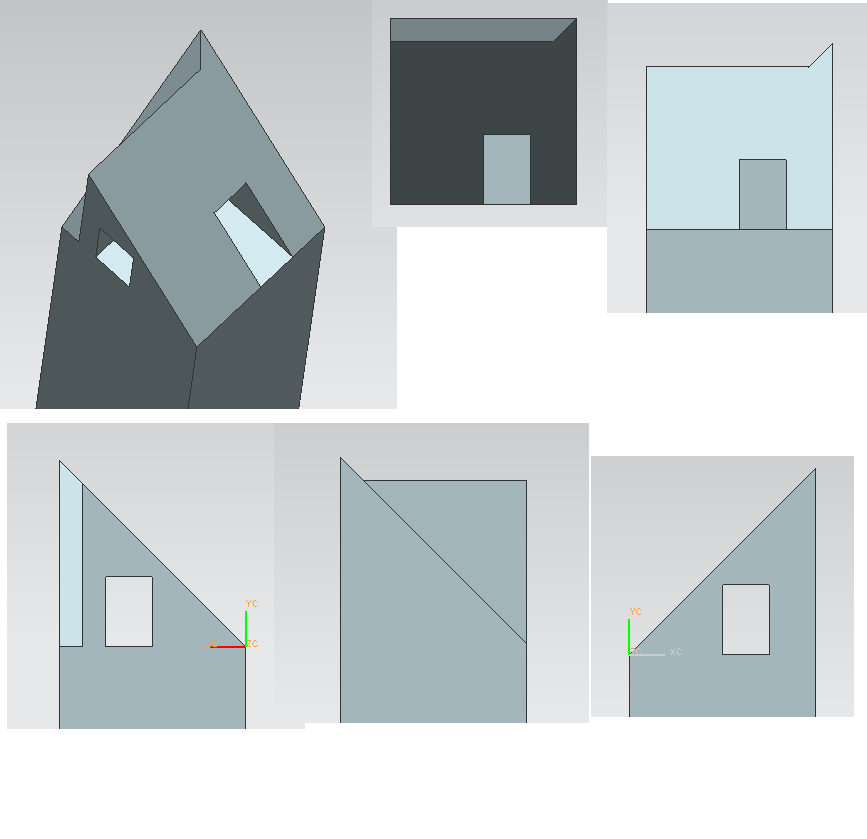

3、右侧横梁

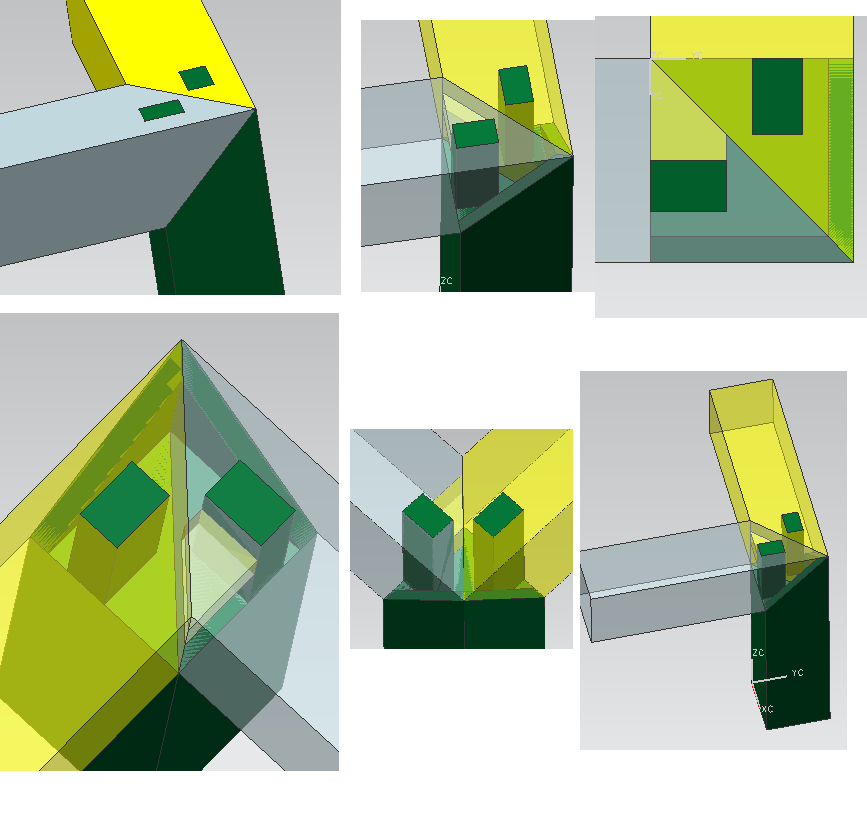

3、拼装后透视

附数模下载：

ZongJiaoSun-ASM11.rar (9.99 KB, 下载次数: 223)

有顶天上的天子 · 发表于 2017-10-15 11:11:21

谢谢楼主了一目了然学习了！

雯潇爸爸 · 发表于 2017-10-15 11:22:19

好东西收藏了

wghrxy · 发表于 2017-10-15 13:50:56

我还准备自己画呢

温柔海盗 · 发表于 2017-10-15 14:07:51

谢谢楼主！

逆流奋进 · 发表于 2017-10-15 15:34:13

谢谢了

clutter · 发表于 2017-10-15 15:40:48

这个是不是和传统做法不太一样？

1217592482 · 发表于 2017-10-15 16:33:40

多谢分享，先收图。

shoe8 · 发表于 2017-10-15 20:27:29

好东西收藏了

daguan8 · 发表于 2017-10-15 21:33:34

楼主是用Pro-Engineer建的模吗？

sunshb · 发表于 2017-10-15 21:39:38

daguan8 发表于 2017-10-15 21:33
楼主是用Pro-Engineer建的模吗？

UG 建模

PANZER · 发表于 2017-10-15 21:43:10

非常直观，立体感强！

Cats · 发表于 2017-10-15 21:47:13

这个实在是太牛了！

飘逸成云 · 发表于 2017-10-15 22:23:54

好，收藏。

留胡男 · 发表于 2017-10-15 23:19:30

好图，楼主辛苦了。
