型材机已经做到这了，希望不要烂尾了！

xc0121

问题是你700 预算不够，电控部分700弄不来

李大仙

看起来好厉害。加油
4 \' {0 y. `3 g9 p" H, y

熬点毒药

提俩建议。1.龙门侧面用型材与底座在加固下。因为加工给进快了。左右晃容易断刀。2.龙门下横撑，向上提高点。你还要放台面。固定用的台钳子。或者a轴顶针，容易撞机。
5 n# H: Z2 _6 b) m步进要买就买57的A数大的别太扣。日后发现功率不够更浪费钱。这机器满载配置57步进电机够用了。驱动＋电机200多点XYA轴共700左右。主轴1500w或800w.400-500元，1500w雕玉石没问题，我就在用，变频器300。宏伟卡便宜。乱七八糟得还得一千多吧。
( n3 B- Z1 D" P具体的没法说，我用的是脱机控制系统，光脱机板就1200。

杯子

熬点毒药 发表于 2017-10-14 13:34
提俩建议。1.龙门侧面用型材与底座在加固下。因为加工给进快了。左右晃容易断刀。2.龙门下横撑，向上提高点 ...

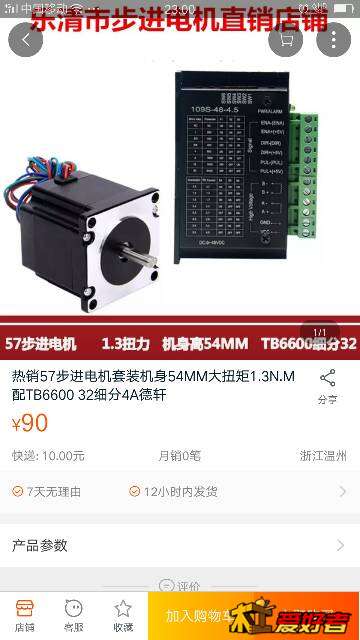

9 C' P/ M7 j' c5 p2 {  s& x谢谢给的建议！，龙门架我准备割块T型铝板加固，那块横梁我是打算把控制板确定了后根据情况再提。我在某宝上看的57步进电机加驱动1.2nm的才70多一套，三套不到三百，这种可以吗？对电机不太懂。还有个问题，现在我不知道这个电机怎么固定了，丝杆中心高度25，买专门的支架也不知道怎么架，望指点指点！
* ]6 M- v: U: x8 ?$ ^$ L

杯子

babylu200661 发表于 2017-10-14 12:14
# j% x8 |0 {& Z3 ~9 D- x话说x轴 上下两根不一样粗？

5 f; a: w7 B* J# |/ m2 Y# Q是一样粗的，拍摄角度不同！x轴，y轴用的20光轴

霄木匠

问一下 铝材什么型号的 有链接么..

杯子

babylu200661 发表于 2017-10-14 12:12
$ C0 Z# Q8 M% `/ K这么粗～ 4060的机器？

; S) t" y7 z  L. k% Y7 y1 ?+ ]没有这么大，我是根据丝杆配的材料。别人都是先买型材再买其他的。我是先买别人店里成套的尺寸的丝杆再根据丝杆配的型材，然后再配光轴。
丝杆买的是300，400，500，本以为可以做3040机，现在发现最多做个2030就不错了
" L0 |# S$ i2 X3 M! g

杯子

霄木匠 发表于 2017-10-14 14:27
问一下 铝材什么型号的 有链接么..

铝型材是4080，5.0厚的，你在某宝搜索4080，最厚的那个，没有几家卖的，是从广东那边发货的，老板人挺好，切割的很准，我的装好误差不到0.5mm
' E& p( X) ]) O6 T

杯子

xc0121 发表于 2017-10-14 13:33
问题是你700 预算不够，电控部分700弄不来

7 m0 ]' b  U0 r: \# U* R% k电控不把主轴电机算进去，500够吗？
( V, z1 ?+ x4 h) e$ d7 d

杯子

chudaoming 发表于 2017-10-14 12:50
  L1 i' k5 N0 E楼主加油吧,跟我的型材机一样一样的,雕点小木头是没问题的,我也是这个配置,丝丝杆链接Z轴板,和光轴滑块的高 ...

2 Y( a1 ~; R0 Gz轴16的光轴和16的丝杆差1mm,
x.y轴20的光轴和16的丝杆差7mm
我打算把固定螺丝买长一点的应该没问题吧，不行7mm那个中间加个螺丝套

熬点毒药

杯子 发表于 2017-10-14 22:14
& i9 G4 H4 H  t# y/ [+ T# P谢谢给的建议！，龙门架我准备割块T型铝板加固，那块横梁我是打算把控制板确定了后根据情况再提。我在某 ...

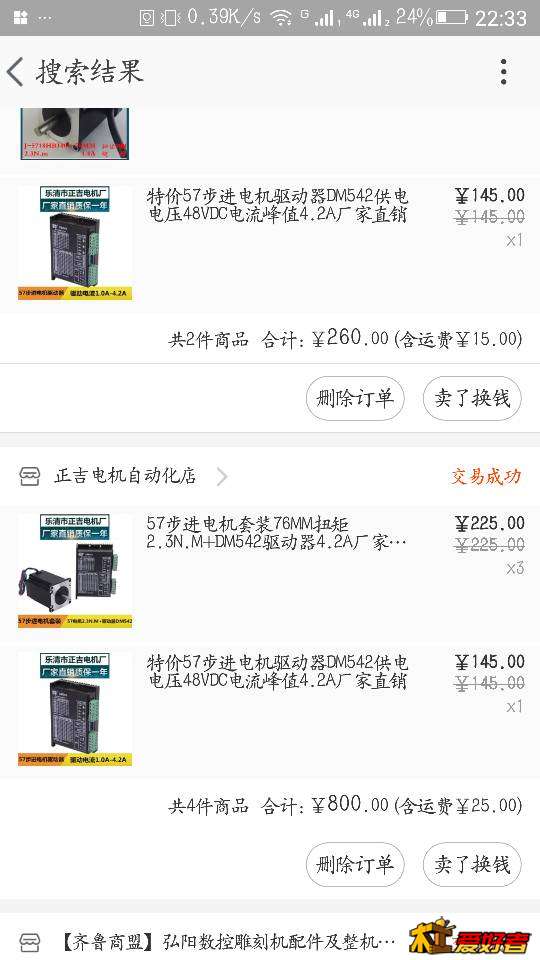

这是我当时买的。劲头够用雕刻石头无压力。现在一直用着。挺好的。当时你设计存在问题。丝杆长度没设计好。记住能加固的地方就加固。这样运行稳定才好用。不然刀具坏的快。雕刻不能快。电机你可以用铝板固定在型材上来固定步进电机。在联轴器能锁住的情况下铝板尽量厚。这个你最好买回来电机在去研究。

6 }$ h1 `& w$ b9 }0 K7 n

杯子

熬点毒药 发表于 2017-10-14 14:49
这是我当时买的。劲头够用雕刻石头无压力。现在一直用着。挺好的。当时你设计存在问题。丝杆长度没设计好 ...

) e% Y/ t0 a- v% S. _明天有空的话去专门店子里找找电机。我就在乐清，你这电机好像是乐清产的，我今天听朋友说我们乐清好多做步进电机的厂。

杯子

熬点毒药 发表于 2017-10-14 14:49
这是我当时买的。劲头够用雕刻石头无压力。现在一直用着。挺好的。当时你设计存在问题。丝杆长度没设计好 ...

0 b# O: a" {. y9 z# Y# Q6 l我对电机电子这一块不懂，为什么有的电机加驱动才这么便宜，为什么有的单独一块驱动也是这个价。是驱动的功能不一样还是驱动的稳定性不一样，怎样选择性价比高一点？

; d# f5 g; N% s! c

babylu200661

杯子 发表于 2017-10-14 22:28
没有这么大，我是根据丝杆配的材料。别人都是先买型材再买其他的。我是先买别人店里成套的尺寸的丝杆再根 ...

我有套电控和电机 也想组个架子 但是因为目前有机器 懒得倒腾啊 要弄我也是先买丝杆再配其他

马风

加油，一定能成功
