又试了一次，细节还是没出来

cutters · 发表于 2017-10-12 18:15:45

本帖最后由 cutters 于 2017-10-12 18:17 编辑

dhi 发表于 2017-10-12 18:10
% `! @; P, E4 R+ v. \楼主观望了那么久，终于入手啦？给个机机图看看

买的机架，装上了无动力，等轴承到了装好一起上图，连雕刻，现在的主轴有问题，径向跳动能有0.5mm，买电机太后悔了，噪音超级大，没用过伺服，不知道伺服声音大不大，电机的千万不能买

dhi · 发表于 2017-10-12 18:30:18

cutters 发表于 2017-10-12 18:15
p! p1 R6 m. t7 D买的机架，装上了无动力，等轴承到了装好一起上图，连雕刻，现在的主轴有问题，径向跳动能有0.5mm，买电 ...

总得交点学费的！路还长，别急！有买伺服的钱不入还是老老实实买电主轴算了吧！还有闲鱼水深，最好还是淘宝买就算是二手也比闲鱼有保障多了，价格也差不了多少

蜘蛛2016 · 发表于 2017-10-12 18:38:53

步进为刀的1/2或者1/3

cutters · 发表于 2017-10-12 18:42:42

本帖最后由 cutters 于 2017-10-12 18:48 编辑

dhi 发表于 2017-10-12 18:30. u2 {1 I p5 d8 Q% y( q
总得交点学费的！路还长，别急！有买伺服的钱不入还是老老实实买电主轴算了吧！还有闲鱼水深，最好还是淘 ...

就在2分钟前，我突然想空载运行一下，发现平时上下左右移动xyz轴的声音，和空载雕刻声音差别很大，步进声，手动按钮时是滋滋声，空载雕刻时嗡嗡大声，听着像移动很艰难似的。
我设置的是8细分，400脉冲，500转速步进，200加速度，雕刻刀路300进给，400下切速率，下切步距5

cutters · 发表于 2017-10-12 18:44:04

蜘蛛2016 发表于 2017-10-12 18:38! t7 S( I) @" J6 D, D
步进为刀的1/2或者1/3

用的3002，歩距设置的0.08目前

ddr800xp · 发表于 2017-10-12 19:26:27

什么机器上个图，型材机也不会这样。

cutters · 发表于 2017-10-12 19:40:26

ddr800xp 发表于 2017-10-12 19:26 , n: x: g( y9 M* i, T3 _7 F9 P" U
什么机器上个图，型材机也不会这样。

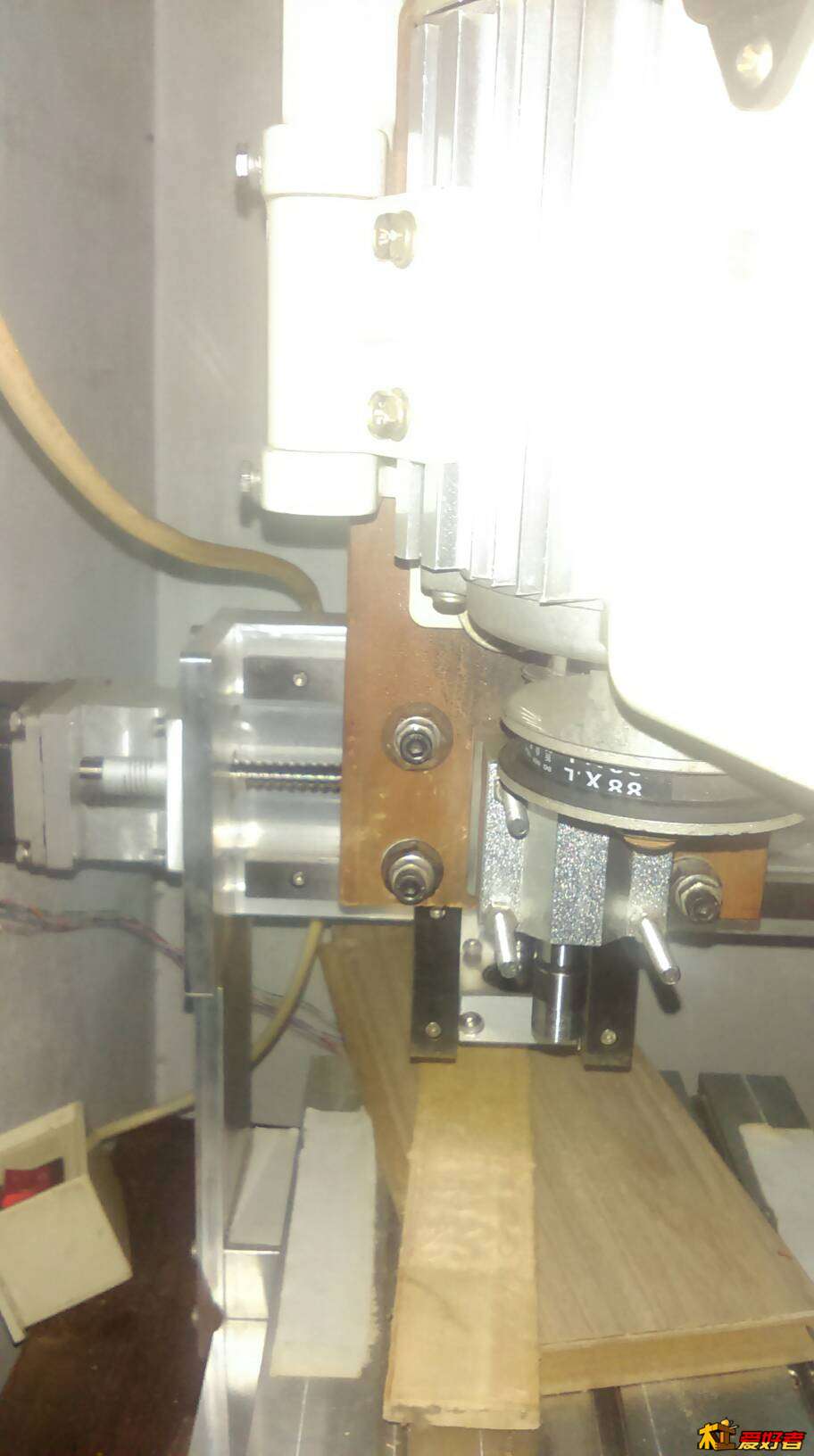

这个，我自己装的无动力架，比较粗糙，主要是假轴承的问题，er杆能左右晃动大概0。5mm，之前还上下动

zts · 发表于 2017-10-12 19:52:57

和我今天的雕刻效果差不多

小京大叔 · 发表于 2017-10-12 20:24:34

我是来学习的

袁明清 · 发表于 2017-10-12 20:34:20

cutters 发表于 2017-10-12 18:03
) q5 p: @0 P. B3 |你们用手晃动er夹头，能感觉到主轴晃动吗？我的能感觉到，轴承径向间隙特别大，刚刚又买了新的在邮寄途中 ...

目前正准备自己装个A轴，步进电机要大电流的，57SH22-A电流4A，电机驱动器要DM556，全新的要160元，不知为何这么便宜，问题来了，减速机1:10的，普通的不到两百元，精密的要四百元以上，这两百多元的价差是不是很头疼！......你的主轴多少钱！你根据主轴的价格就可以知道为什么会雕出这个效果了！一台机器，每个部件都要精密的话，可不便宜吖，但只要一个部件不够精密，效果就可想而知！

cutters · 发表于 2017-10-12 20:37:21

本帖最后由 cutters 于 2017-10-12 20:38 编辑

袁明清发表于 2017-10-12 20:34) }- |( G# T& d+ y/ Y% S
目前正准备自己装个A轴，步进电机要大电流的，57SH22-A电流4A，电机驱动器要DM556，全新的要160元，不知 ...

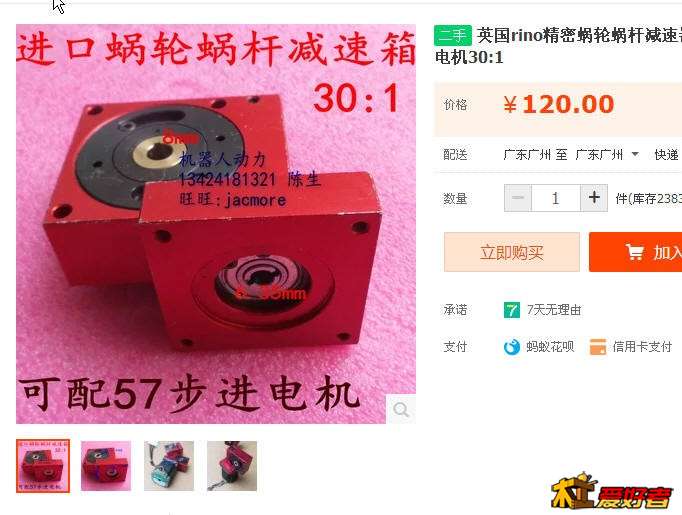

主轴是自己diy的无动力，算电机不到300，你可以看看120元二手的英国什么牌子，1:30的减速机，红色的，淘宝搜一下能找到

袁明清 · 发表于 2017-10-13 08:38:58

cutters 发表于 2017-10-12 20:37; M. w2 e" [/ E' @0 ]
主轴是自己diy的无动力，算电机不到300，你可以看看120元二手的英国什么牌子，1:30的减速机，红色的，淘 ...

有些减速机是标注可以用于A轴的，等于说：很多减速机若用于A轴会精度不够！就头疼于此。所以你的主轴的精度也要考虑清楚......

cutters · 发表于 2017-10-13 09:17:54

袁明清发表于 2017-10-13 08:38
6 r7 X% z$ W( ~6 f有些减速机是标注可以用于A轴的，等于说：很多减速机若用于A轴会精度不够！就头疼于此。所以你的主轴的精 ...

是的，确实是这样

蜘蛛2016 · 发表于 2017-10-13 09:54:13

本帖最后由蜘蛛2016 于 2017-10-13 10:03 编辑

你用什么型号的刀，步进8丝？一般3002或者3001的刀，3002的刀步进8丝10丝的刀步进5丝。

8090 · 发表于 2017-10-13 10:30:08

cutters 发表于 2017-10-12 20:375 `1 s: C" T* d3 A! M; p
主轴是自己diy的无动力，算电机不到300，你可以看看120元二手的英国什么牌子，1:30的减速机，红色的，淘 ...

无动力主轴长时间工作的发热、磨损是个大问题，啃金属还可以，在说好质量的轴承价格不菲便宜的又烂不能保证精度，玩木头还是买成品的电主轴。
